BEDIENUNGSANLEITUNG CAR OBD Finder 2.0 4G PAJ GPS

© PAJ UG (haftungsbeschränkt) Inhaltsverzeichnis

HINWEIS! Wir aktualisieren unsere Anleitungen regelmäßig, um diese auf dem neuesten Stand zu halten. Die aktuellste Version können Sie jederzeit unter: paj-gps.de/finder einsehen.

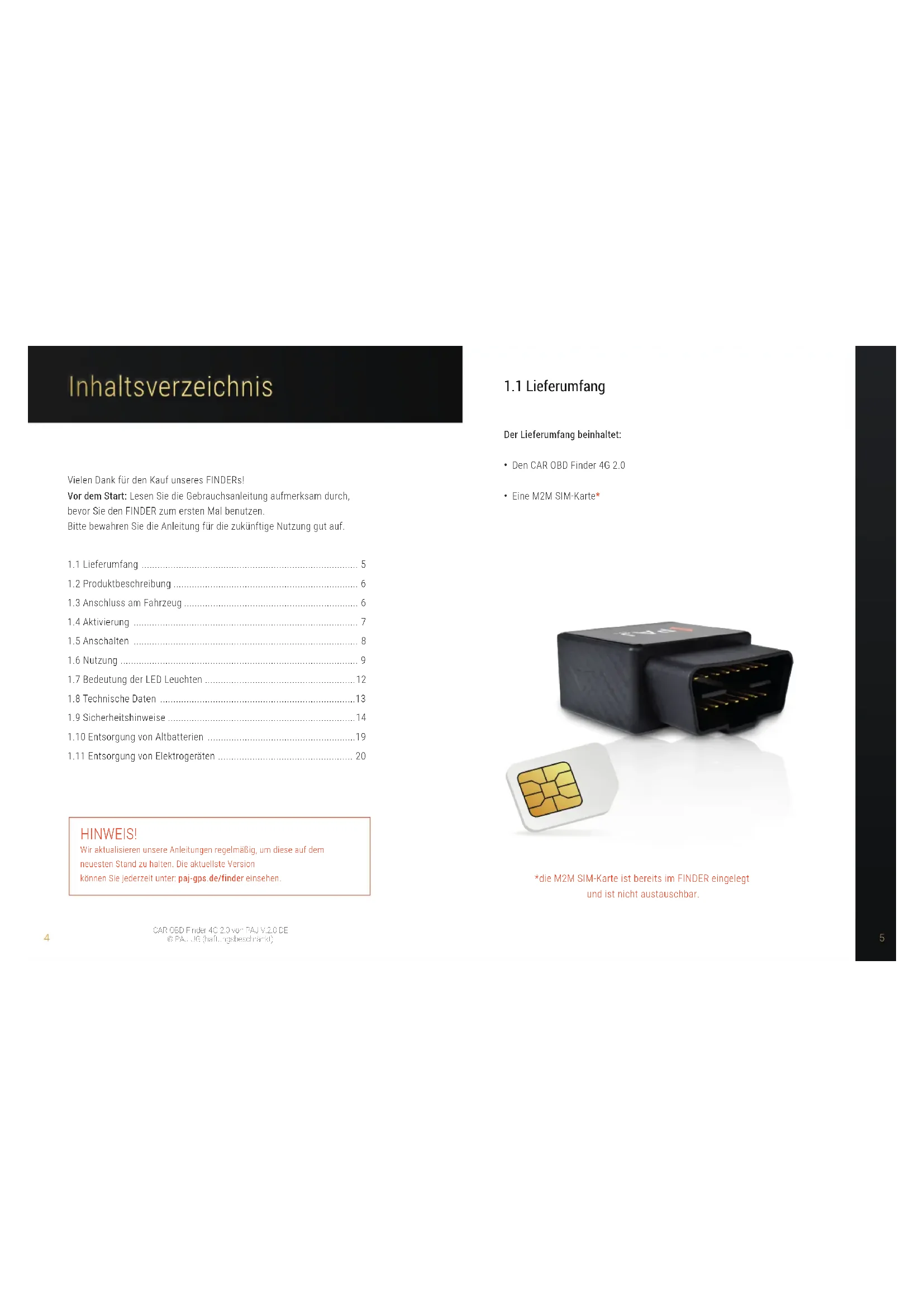

Der Lieferumfang beinhaltet:

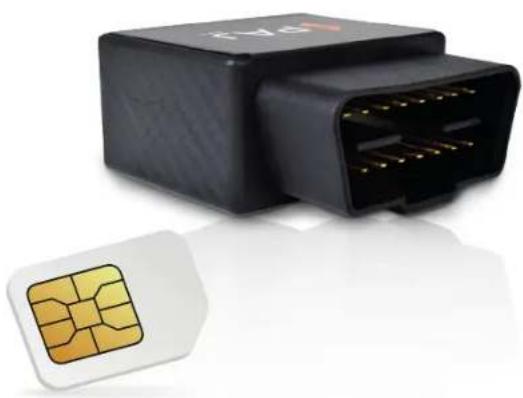

• Den CAR OBD Finder 4G 2.0

• Eine M2M SIM-Karte* *die M2M SIM-Karte ist bereits im FINDER eingelegt und ist nicht austauschbar. Vielen Dank für den Kauf unseres FINDERs! Vor dem Start: Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den FINDER zum ersten Mal benutzen. Bitte bewahren Sie die Anleitung für die zukünftige Nutzung gut auf.

1.11 Entsorgung von Elektrogeräten ................................................... 201.4 Aktivierung

1.2 Produktbeschreibung

1.3 Anschluss am Fahrzeug

HINWEIS! Zum Aktivieren benötigen Sie die Gerätenummer. Bitte notieren Sie sich diese vor dem Einbau Ihres FINDERs. Um den CAR OBD Finder 4G 2.0 von PAJ zu nutzen, muss dieser zuvor online aktiviert werden. Gehen Sie hierzu bitte auf: Bitte beachten Sie vor dem Anschluss an die KFZ-Batterie die folgenden Punkte:

• SIM-Karte bendet sich bereits im FINDER.

• Es sollten keine anderen Bauteile an Ihrem Fahrzeug durch die Befestigung beschädigt werden.

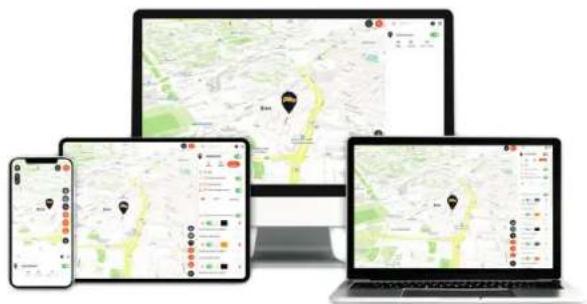

• Der CAR OBD Finder 4G 2.0 wird an der, in Ihrem Auto vorhandenen, OBD-Schnittstelle angebracht (siehe Abbildung). SIM-Kartenfach (SIM-Karte ist bereits eingelegt und nicht aus- tauschbar) HINWEIS! Um eine detailierte Erklärung der Aktivierung zu erhalten, können Sie einfach auf den folgenden Link klicken oder Sie scannen diesen QR Code. www.paj-gps.de/registrierung/ www.start.nder-portal.com OBD2-Schnittstelle LED-Leuchten1.6 Nutzung Sobald die Aktivierung, das Anschalten und die Übertragung eines ersten Datensatzes erfolgreich war, können Sie den FINDER an einem von Ihnen aus- gewählten Platz anbringen und sich die zurückgelegten Strecken des FINDERs mithilfe eines Smartphones, Tablets oder eines PCs anzeigen lassen. Nutzen Sie hierzu unsere App oder gehen Sie auf folgende Website: www.nder-portal.com

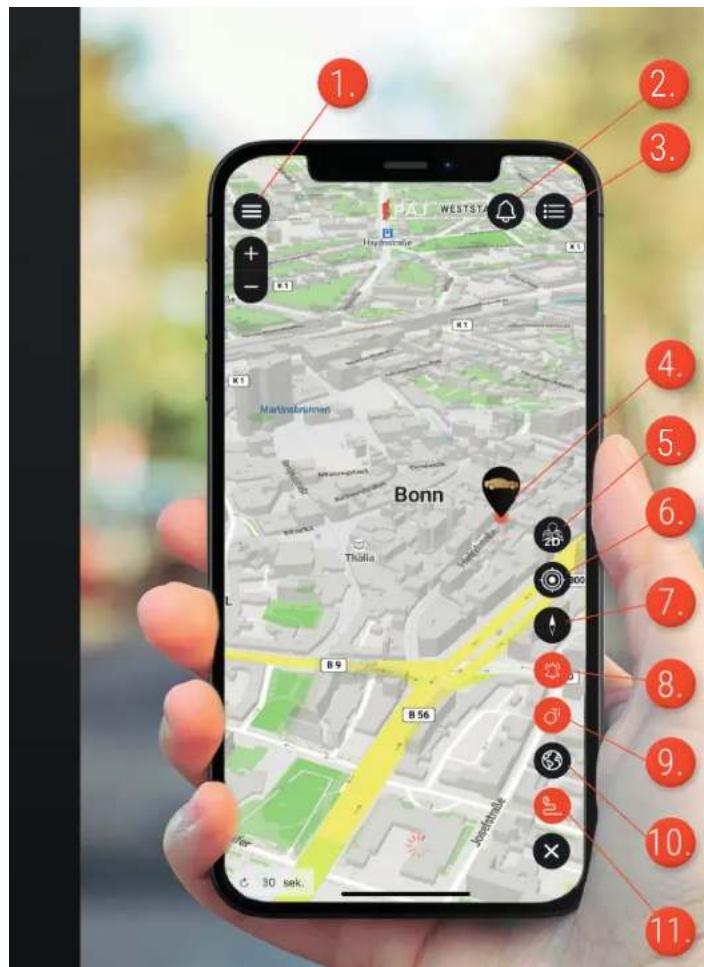

Wenn die Aktivierung erfolgreich durchgeführt wurde, können Sie den CAR OBD 4G 2.0 starten. Durch das Anschließen an die Stromversorgung hat sich der FINDER bereits an- geschaltet. HINWEIS! Empfehlenswert nach dem Anschluss und erstmaligen Starten des FINDERs ist es, wenn das Gerät für einige Minuten bewegt wird. Fahren Sie mit Ihrem Fahrzeug dazu einige Kilometer, damit sich das Gerät für die Erstverbindung in das bestmögliche Netz einwählen kann.2. Benachrichtigungen

4. Position des Gerätes

5. 2D-/3D-Einstellung

8. Alarme auf der Strecke

1.7 Bedeutung der LED Leuchten

Orangene LED - GPRS Status Signal Bedeutung Die orangene LED blinkt alle 2-3 Sekunden Der FINDER sucht nach einem Signal. Die orangene LED leuchtet konstant Es ist ein GPRS-Signal vorhanden. Die orangene LED ist aus Der FINDER befindet sich im Standby-Betrieb.

1.8 Technische Daten

Abmessungen 52,4 mm x 46,4 mm x 22,7 mm GPS-Genauigkeit bis zu 5 Meter Akku 3,7V 140 mAh Li-ion Gewicht 45g Zeit bis zum Start Kaltstart: 3–5 min Standby: 1–3 min / In Betrieb: 10–30 s Netzwerk GSM/GPRS/LTE Band LTE/4G LTE-FDD: B1/B2/B3/B5/B7/B8/B20 (max. 2 W) GPRS GSM 900 MHz. (max. 2 W) DCS 18000 MHz. (max.1 W) GPS-Chip AT6558D GSM-/GPRS-Modul SIMCOM A7670E GPS-Empfang -162 dBm OBD-Anschluss 12–24 V Lagertemperatur von -20°C bis +50 °C Betriebsumgebung von -20°C bis +50 °C Blaue LED - GPS Status Signal Bedeutung Die blaue LED blinkt alle 2-3 Sekunden Der FINDER sucht nach einem Signal. Die blaue LED leuchtet konstant Es ist GPS-Empfang vorhanden. Die blaue LED ist aus Der FINDER bendet sich im Standby-Modus. Wird er nicht (mehr) bewegt, schaltet sich das GPS-Signal aus. Sobald der FINDER wieder bewegt wird, schaltet sich das GPS-Signal automatisch wieder ein.14 15

1.9 Sicherheitshinweise

Signalworte Die folgenden Signalworte werden in dieser Bedienungsanleitung verwendet: HINWEIS! Dieses Signalwort wird verwendet um Sie auf einen Sachverhalt aufmerksam zu machen. Ebenso dient es eine Empfehlung auszusprechen, die auf eine ordnungsgemäße Nutzung hin- weist. Mögliche Sach- oder Personenschäden können, bei Einhaltung dieser, verhindert werden. WARNUNG! Hiermit wird eine Gefährdung mittleren Risikogrades eingestuft. Die Missachtung der Warnung kann eine schwere Verletzung oder Beschädigung zur Folge haben. Bestimmungsgemäßer Gebrauch Lesen Sie sich diese Sicherheitshinweise zu diesem GPS Tracker sorgfältig vor dem Gebrauch durch, um ihn ordnungsgemäß nutzen zu können. Der bestimmungsgemäße Gebrauch sieht es vor, den GPS Tracker, nur wie in dieser Bedienungsanleitung be- schrieben, zum Lokalisieren eines Gegenstandes oder eines Lebewesens einzusetzen. Achten Sie dabei darauf, dass es strafbar ist, Dritte ohne deren Einverständnis mittels eines GPS Trackers zu überwachen. Sollten Sie ihn anders Verwenden, gilt dies als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Beachten Sie bitte, dass der GPS Tracker kein Kinderspielzeug ist. In anderen Ländern und Regionen gibt es verschiedene Gesetze über die digitale Positionsbestimmung und Ortung von Personen, Tieren und/oder Gegenständen. PAJ UG kann nicht dafür verant- wortlich gemacht werden, wenn gegen derartige Gesetze oder Vorschriften verstoßen wird. Dies wird alleinig dem Benutzer zugetragen. HINWEIS! Durch den nicht bestimmungsgemäßen oder falschen Gebrauch entstandener Schäden übernimmt der Hersteller und Händler keine Haftung. Eine fehlerhafte Elektroinstallation oder eine zu hohe Spannung kann zu einem elek- trischen Stromschlag führen. Gleichen Sie vor Gebrauch die Spannung der externen Batterie mit der Angabe auf dem Typenschild ab. Sollten Sie sichtbare Schäden an Ihrem GPS Tracker oder dem Kabel bemerken, dann unterlassen Sie den Gebrauch und wenden Sie sich bitte an unseren Support. Benutzen Sie nur die mitgelieferten Originalteile. Legen Sie den GPS Tracker nie an offenes Feuer oder heiße Flächen. Wir empfehlen Ihnen diesen möglichst in trockenen Umgebungen zu verwenden. Öffnen Sie das Gehäuse des GPS Trackers nicht. Überlassen Sie qualizierten Fachkräften die Reparatur. Sollten Sie jedoch eigenständig Reparaturen durchführen, den GPS Tracker unsachgemäß anschließen oder ihn falsch bedienen, dann sind Haftungs- und Garantieansprüche ausgeschlossen. Gefahren für Kinder und hilfsbedürftige Personen Sicherheit WARNUNG! STROMSCHLAGGEFAHR! WARNUNG! ERSTICKUNGSGEFAHR! Bitte lassen Sie den GPS Tracker nicht durch Personen (einschließlich Kinder) mit einge- schränkten physischen, sensorischen oder geistigen Fähigkeiten unbeaufsichtig nutzen. Es gilt als Ausnahme, wenn sie zuvor von einer für ihre Sicherheit zuständigen Person Anweisungen erhielten, das Gerät zu benutzen ist. Achten Sie darauf, dass Ihr Kind nicht mit Kleinteilen (z.B. Zubehör, o.Ä.) spielt. Diese können verschluckt werden und zur Erstickung führen. HINWEIS! Unterrichten Sie Ihr Kind über die Gefahren und die Bedienung des GPS Trackers.Im Folgenden erhalten Sie Informationen und Hinweise wie Sie den GPS Tracker reinigen sollten. Benutzen Sie zum Reinigen keine aggressiven Reinigungsmittel oder Bürsten. Unterlassen Sie es den GPS Tracker mit metallischen Reinigungsgegenständen (z.B. Messer, Metallschwamm) zu behandeln. Hierdurch kann die Oberfläche beschädigt werden. Geben Sie den GPS Tracker niemals in Wasser, in eine Spülmaschine (o.Ä.) und verwenden Sie keinen Dampfreiniger. Die Oberfläche kann mit einem leicht angefeuchte- ten Tuch abgewischt werden. Der GPS Tracker sollte danach vollständig trockengewischt werden. WARNUNG! BESCHÄDIGUNGSGEFAHR! Reinigung Aufbewahrung Wenn Sie den GPS Tracker für einen längeren Zeitraum nicht benutzen, schalten Sie ihn aus. Legen Sie den Tracker in die Originalverpackung oder in einen gleich großen Karton. Schützen Sie den Tracker vor Schmutz und Feuchtigkeit. HINWEIS! Bewahren Sie den FINDER außerhalb der Reichweite von Kindern auf, um mögliche Sach- oder Personenschäden zu vermeiden.

Akkus, die aufgrund von Beschädigung auslaufen, können bei einer Berührung mit der Haut Verätzungen verursachen. Öffnen Sie daher niemals den Akku. Sollte der Akku jedoch auslaufen, tragen Sie bitte Schutzhandschuhe. Elektromagnetische Verträglichkeit Im Folgenden erhalten Sie Informationen und Hinweise wie Sie mit dem Akku umgehen sollten: Der GPS Tracker wird mit einem NiMH Akku betrieben. Dieser ist nicht austauschbar und darf nicht entfernt oder geöffnet werden. Achten Sie darauf, dass der GPS Tracker von Hitzequellen und hohen Temperaturen ferngehalten wird, wie z.B. direkter Sonnen- einstrahlung. Bei Missachtung dieses Hinweises kann es zur Zerstörung des Akkus und Überhitzung, Explosion und Feuer führen. Achten Sie darauf, dass der GPS Tracker richtig am Fahrzeug angeschlossen ist und entsprechende Beschränkungen (z. B. Volt Angaben) berücksichtigt werden. Sollte dieser nicht erfolgen, könnte es zu Überhitzung, Explosion oder Feuer kommen. Verbrennen oder durchbohren Sie den GPS Tracker nicht. Schützen Sie Ihn vor mechanischen Beschädigungen. Entfernen Sie den Akku nicht mit spitzen oder scharfen Gegenständen, lassen Sie ihn nicht fallen, zerlegen oder modizieren Sie ihn nicht. Sollte ein Kind den Akku verschlucken, suchen Sie umgehend medizinische Hilfe auf! Wenn Sie den Akku austauschen lassen wollen, dann wenden Sie sich bitte an unseren Support. WARNUNG! EXPLOSIONS- UND BRANDGEFAHR! Batteriebetrieb WARNUNG! VERÄTZUNGSGEFAHR! Bitte beachten Sie alle Gebote und Verbote und schalten Sie den GPS Tracker in Gefahren- bereichen, sowie wenn es Störungen verursachen kann, sofort aus. Sollte dieser in der Nähe von beispielsweise medizinischen Geräten, Kraftstoffen und Chemikalien, sowie in Sprenggebieten nicht angewandt werden. HINWEIS! Das Nichtbeachten dieser Empfehlungen, kann zu Störungen oder zur Beschädi- gung des GPS Trackers führen. Bei mobilen Geräten kann es zu Störungen durch Interferenzen kommen, die die Leistung beeinträchtigen können. Transformatoren und sehr starke Magnetfelder müssen gemieden werden. Andernfalls können hierbei Abweichungen in der Übertragung entstehen.18 19 Konformitätserklärung Hiermit erklärt PAJ UG (haftungsbeschränkt), dass der Funkanlagentyp Tracker, Modell CAR OBD FINDER 4G 2.0, der Richtlinie 2014/53/EU ent- spricht. Den vollständigen Text der EU-Konformitätserklärung nden Sie unter der folgenden Internetadresse: paj-gps.de/konformitaetserklaerung/ Verpackungsentsorgung Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier. Folien gehören in die Wertstoffsammlung. Der nachfolgende Hinweis richtet sich an diejenigen, welche Batterien oder Produkte mit eingebauten Batterien verwenden und in der an sie gelieferten Form nicht mehr weiterver- äußern (Endnutzer). Unentgeltliche Rücknahme von Altbatterien Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere Verpflichtung der Rücknahme lediglich auf die Art der Alt- batterien beschränkt, die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben: PAJ UG (haftungsbeschränkt) Hohe Straße 61 51570 Windeck Deutschland E-Mail: [e-mail] Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeichnet (siehe Abbildung). Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, bendet sich unter dem Mülltonnen-Symbol zusätzlich die chemische Bezeichnung des jeweils eingesetzten Schadstoffes. Die Abkürzung „Cd“ bedeutet Cadmium, „Pb“ steht für Blei und mit „Hg“ ist Queck- silber abgekürzt.

1.10 Entsorgung von Altbatterien1.11 Entsorgung von Elektrogeräten

Das Elektro-und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die Wichtigsten sind hier zusammengestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, im Regelfall vor der Abgabe an einer Erfassungsstelle von diesem zu trennen. Dies gilt nicht, soweit die Altgeräte bei öffentlich-rechtlichen Entsorgungsträgern abgegeben und dort zum Zwecke der Vor- bereitung zur Wiederverwendung von anderen Altgeräten separiert werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich- rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben. Ein Onlineverzeichnis der Sammel- und Rücknahmestellen nden Sie hier: https://www.ear-system.de/ear-verzeichnis/sammel-und-ruecknahmestellen.jsf

4. Datenschutz-Hinweis

Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Geräte der Infor- mations-und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsorgenden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf den Elektro-und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestri- chenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

6. Hersteller-Registrierungsnummer

Als Hersteller, im Sinne des ElektroG, sind wir bei der zuständigen Stiftung Elektro-Altgeräte Register (Benno-Strauß-Str. 1, 90763 Fürth) unter der folgenden Registrierungsnummer registriert: DE33887550 Dann kontaktieren Sie uns einfach, wir helfen Ihnen gerne weiter! PAJ UG (haftungsbeschränkt) Am Wieschen 1 51570 Windeck Deutschland Mail: [e-mail] Telefon: [phone] Web: www.paj-gps.de Viel Spaß mit Ihrem CAR OBD Finder 4G 2.0 wünscht Ihnen das Team von PAJ GPS! HABEN SIE FRAGEN? 2120Table of contents
