BEDIENUNGSANLEITUNG Allround Finder 4G PAJ GPS

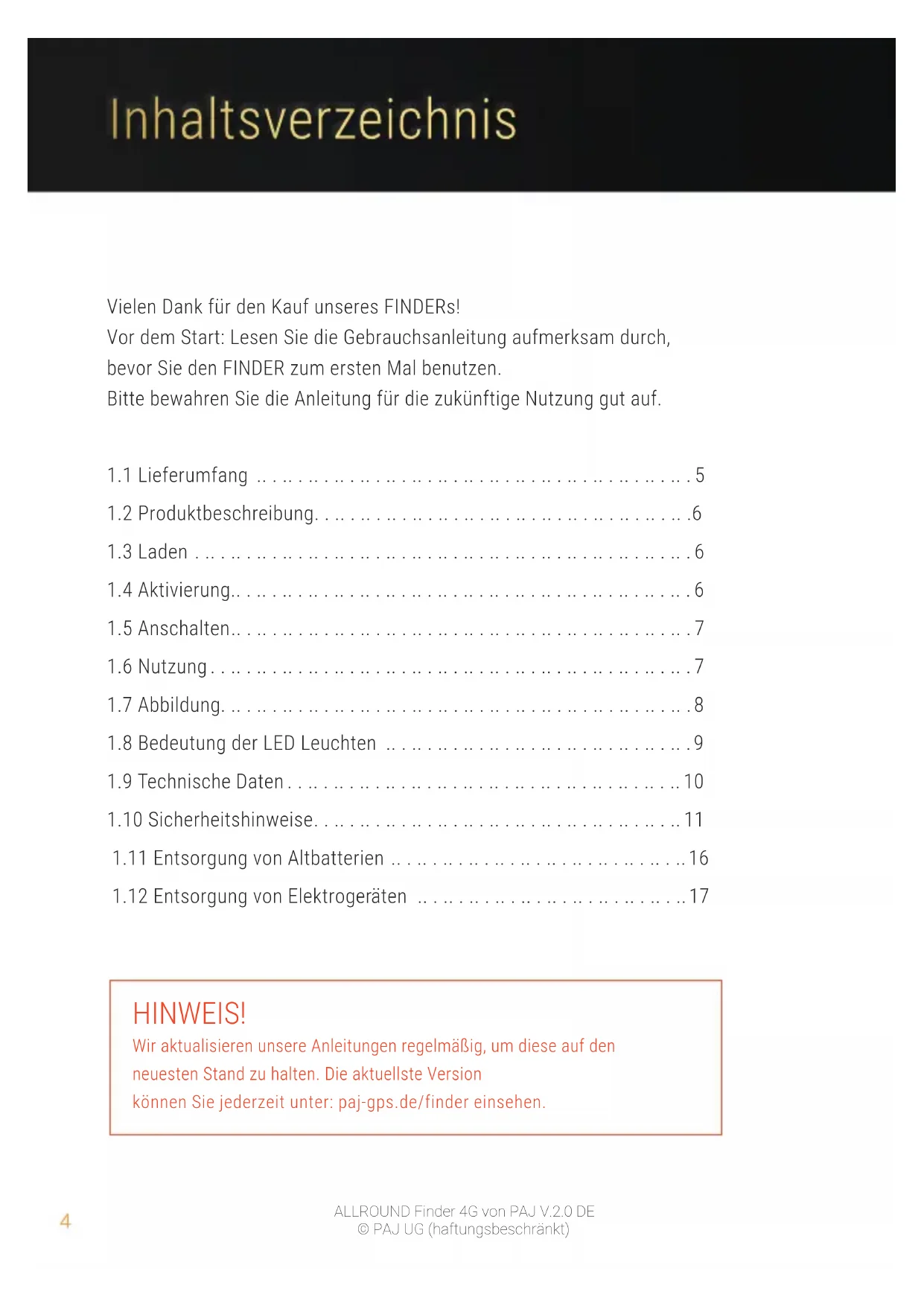

© PAJ UG (haftungsbeschränkt) Inhaltsverzeichnis

HINWEIS! Wir aktualisieren unsere Anleitungen regelmäßig, um diese auf den neuesten Stand zu halten. Die aktuellste Version können Sie jederzeit unter: paj-gps.de/finder einsehen. Vielen Dank für den Kauf unseres FINDERs! Vor dem Start: Lesen Sie die Gebrauchsanleitung aufmerksam durch, bevor Sie den FINDER zum ersten Mal benutzen. Bitte bewahren Sie die Anleitung für die zukünftige Nutzung gut auf.

1.12 Entsorgung von Elektrogeräten .. . .. . .. . .. . .. . .. . .. . .. . .. . .. . ..17ALLROUND Finder 4G von PAJ V.2.0 DE © PAJ UG (haftungsbeschränkt)

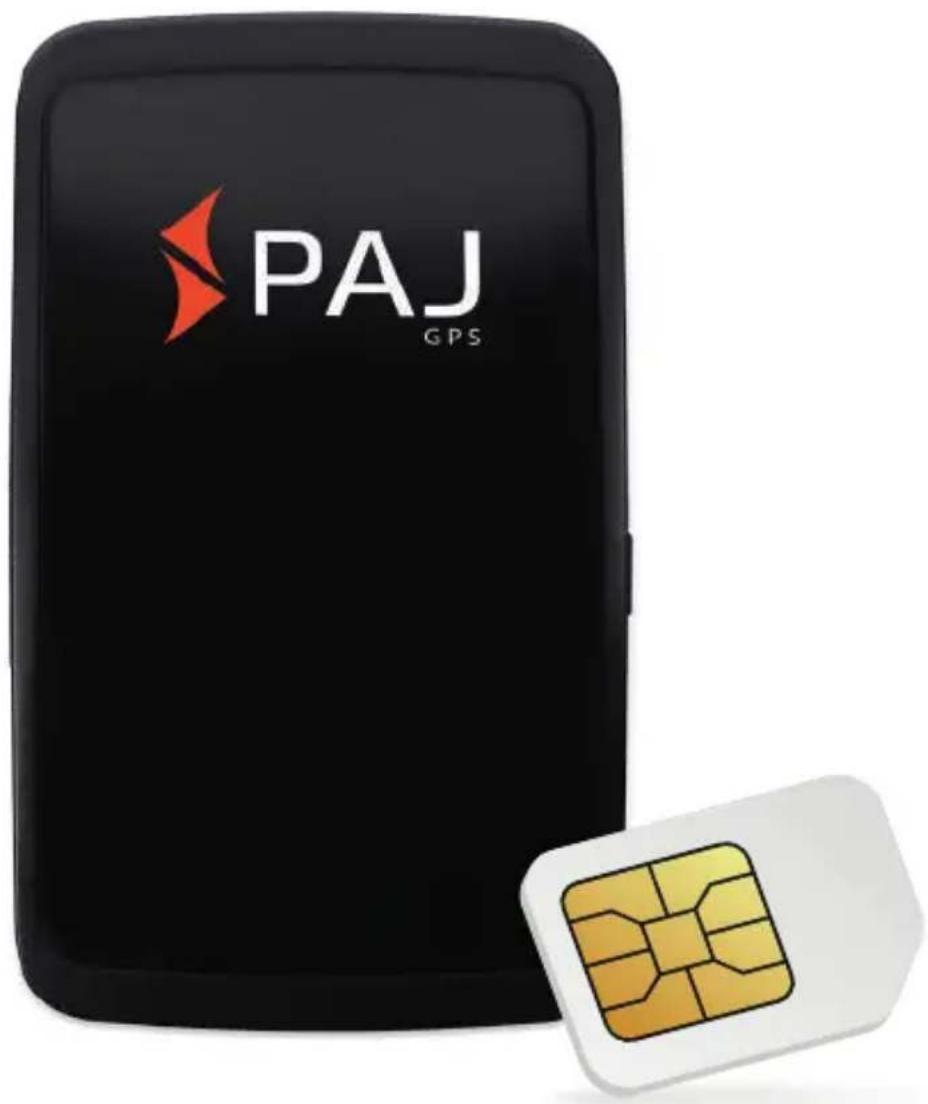

Der Lieferumfang beinhaltet:

• Den PAJ ALLROUND Finder 4G

• Eine M2M SIM-Karte* *die M2M SIM-Karte ist bereits im FINDER eingelegt und ist nicht austauschbar.1.4 Aktivierung

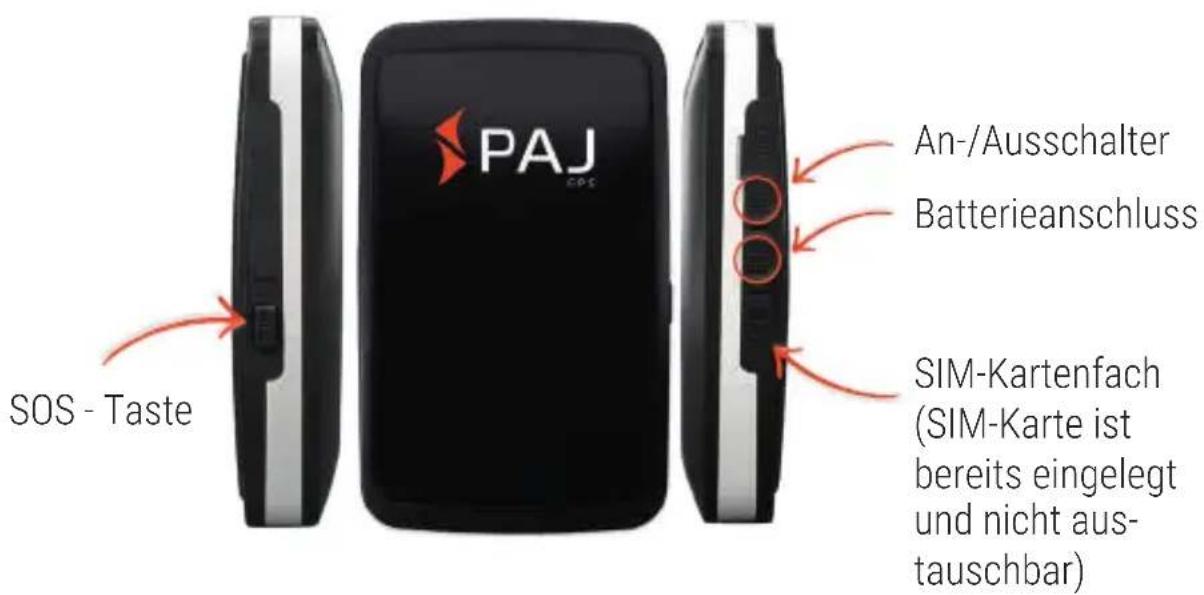

1.2 Produktbeschreibung

HINWEIS! Der ALLROUND 4G Finder bietet Ihnen eine Laufzeit von ca. 20 Tagen, ohne zwi- schenzeitliches Laden! Jedoch ist zu beachten, dass die Laufzeit abhängig von der Auslastung ist. Je mehr der ALLROUND Finder 4G bewegt wird und damit aktiv Daten an das Portal sendet, desto höher ist die Auslastung. Um den ALLROUND Finder 4G von PAJ zu nutzen, muss dieser zuvor online aktiviert werden. Gehen Sie hierzu bitte auf: www.start.nder-portal.com und folgen Sie den Anweisungen. Vor der ersten Nutzung sollten Sie den GPS Tracker ca. 8-12 Stunden aufladen. Schließen Sie das mitgelieferte Ladekabel an den Ladeanschluss des GPS-Track- ers an. Bringen Sie anschließend den USB-Anschluss an den Steckdosenadapter an. Ist der GPS-Tracker mit der Stromquelle verbunden, laden Sie diesen bitte so lange, bis die rote LED erlischt. SIM-Kartenfach (SIM-Karte ist bereits eingelegt und nicht aus- tauschbar) SOS - Taste An-/Ausschalter Batterieanschluss1.5 Anschalten

Sobald die Aktivierung, das Anschalten und die Übertragung eines ersten Datensatzes erfolgreich war, können Sie den FINDER an einem von Ihnen ausgewählten Platz anbringen und sich die zurück- gelegten Strecken des FINDERs mithilfe eines Smartphones, Tablets oder eines PCs anzeigen lassen. Nutzen Sie hierzu unsere App oder gehen Sie auf folgende Website: www.nder-portal.com Um eine detailierte Erklärung der Aktivierung zu erhalten, können Sie einfach auf den folgenden Link klicken oder Sie scannen den QR Code. www.paj-gps.de/registrierung/

Wenn die Aktivierung erfolgreich durchgeführt wurde, können Sie den GPS Tracker starten. Drücken Sie anschließend 4 Sekunden lang den An-/Ausschalter und das Gerät schaltet sich ein. Entnehmen Sie alle wichtigen Hinweise zur Bedienung des GPS Trackers der folgenden Abbildung (Seite 8). HINWEIS! Nach dem erstmaligen Starten, ist es empfehlenswert, das Gerät möglichst im Freien zu bewegen (z.B. bei einem Spaziergang oder einer kurzen Auto- fahrt). Dies kann den Verbindungsprozess beschleunigen, da sich das Gerät dann das beste Mobilfunknetz sucht. Eine gute Netzverbindung ist notwendig, damit die GPS Daten an das FINDER Portal übertragen werden können.8

Einschalten/ Ausschalten GPS Tracker Drücken Sie 4 Sekunden lang den An-/Ausschalter und das Gerät schaltet sich ein/aus. Beim Ausschalten leuchtet die LED nochmal kurz auf. Zwischen Ein- und Ausschalten muss mindestens 1 Minute gewartet werden. 4 sek

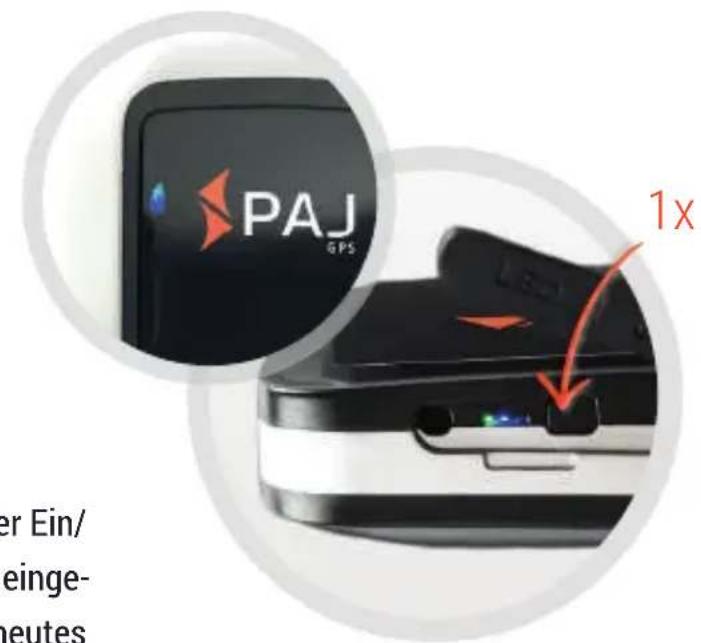

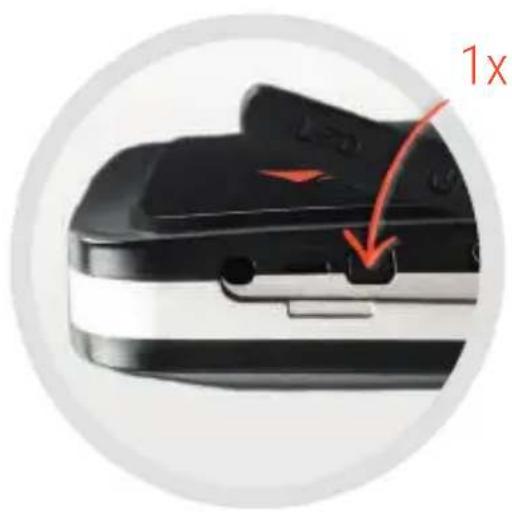

Funktionskontrolle Wenn Sie überprüfen möchten, ob der GPS Tracker eingeschaltet ist, drücken Sie bitte 1x kurz die Ein/Aus-Taste. EINGESCHALTET Gehen die LEDs nach 1x Drücken der Ein/ Aus-Taste an, ist der GPS Tracker einge- schaltet (siehe Abbildung). Ein erneutes Drücken der Taste bewirkt, dass die LEDs ausgehen, der GPS Tracker bleibt aber dennoch eingeschaltet. (Wenn nicht er- neut gedrückt wird, schalten sich die LEDs nach einiger Zeit von selbst aus). AUSGESCHALTET Gehen die LEDs nach 1x Drücken der Ein/ Aus-Taste nicht an, ist der GPS Tracker ausgeschaltet.9

1.8 Bedeutung der LED Leuchten

Grüne LED - GSM Status Signal Bedeutung Die grüne LED leuchtet konstant Es ist kein GSM Signal vorhanden Der GPS Tracker sucht nach einem Signal Die grüne LED blinkt Es ist ein GSM Signal vorhanden Blaue LED - GPS Status Signal Bedeutung Die blaue LED leuchtet konstant Es ist kein GPS Empfang vorhanden. Der GPS Tracker sucht nach einem Signal Die blaue LED blinkt Es ist GPS Empfang vorhanden Rote LED - Batterie Status Signal Bedeutung Die rote LED blinkt alle 1-2 Sekunden Batteriestand gering Die rote LED ist aus Der GPS Tracker ist vollständig geladen oder der Batteriestand ist nicht gering Die rote LED ist an Der GPS Tracker wird geladen LEDs sind ausgeschaltet: Die LEDs leuchten nur beim Start des FINDERS. Nach wenigen Minuten schal- ten sich die LEDs ab, um Strom zu sparen. Auch wenn der GPS Tracker in den Standby-Modus bzw. ausgeschaltet ist, leuchten die LEDs nicht.10

1.9 Technische Daten

Abmessungen 106mm x 63mm x 23mm GPS-Genauigkeit bis zu 5 Meter Standby-Zeit ca. 20 Tage Akku 3,7V 5.000mAh Li-ion Gewicht 140g Zeit bis zum Start Kaltstart: 45-120 s Standby: 35 s / Betrieb: 1 s Netzwerk

GSM 850 MHz (max. 2 W) GSM 900 MHz (max. 2 W) DCS 1800 MHz (max. 1 W) PCS 1900 MHz (max. 1 W) GPS-Chip SC9820E GSM-/GPRS-Modul MTK6261 GPS-Empfang -120 dBm Ladegerät 110-240V, AC 50 Hz Eingang 5V, DC Ausgang Lagertemperatur von -40°C bis +85°C Betriebsumgebung von -20°C bis +55°C Luftfeuchtigkeit 10%-70%11

1.10 Sicherheitshinweise

Signalworte Die folgenden Signalworte werden in dieser Bedienungsanleitung verwendet: HINWEIS! Dieses Signalwort wird verwendet um Sie auf einen Sachverhalt aufmerksam zu ma- chen. Ebenso dient es eine Empfehlung auszusprechen, die auf eine ordnungsgemäße Nutzung hinweist. Mögliche Sach- oder Personenschäden können, bei Einhaltung dieser, verhindert werden. WARNUNG! Hiermit wird eine Gefährdung mittleren Risikogrades eingestuft. Die Missachtung der Warnung kann eine schwere Verletzung oder Beschädigung zur Folge haben. Bestimmungsgemäßer Gebrauch Lesen Sie sich diese Sicherheitshinweise zu diesem GPS Tracker sorgfältig vor dem Gebrauch durch, um ihn ordnungsgemäß nutzen zu können. Der bestimmungsgemäße Gebrauch sieht es vor, den GPS Tracker, nur wie in dieser Bedienungsanleitung beschrieben, zum Lokalisieren eines Gegenstandes oder eines Lebewesens einzusetzen. Achten Sie dabei darauf, dass es strafbar ist, Dritte ohne deren Einverständnis mittels eines GPS Trackers zu überwachen. Sollten Sie ihn anders Verwenden, gilt dies als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Beachten Sie bitte, dass der GPS Tracker kein Kinderspielzeug ist. In anderen Ländern und Regionen gibt es verschiedene Gesetze über die digitale Positionsbestimmung und Ortung von Personen, Tieren und/oder Gegenständen. PAJ UG kann nicht dafür verantwortlich gemacht werden, wenn gegen derartige Gesetze oder Vorschriften verstoßen wird. Dies wird alleinig dem Benutzer zugetragen. HINWEIS! Durch den nicht bestimmungsgemäßen oder falschen Gebrauch entstande- ner Schäden übernimmt der Hersteller und Händler keine Haftung.12 Eine fehlerhafte Elektroinstallation oder eine zu hohe Spannung kann zu einem elektrischen Stromschlag führen. Gleichen Sie vor Gebrauch die Spannung der externen Batterie mit der Angabe auf dem Typenschild ab. Sollten Sie sichtbare Schäden an Ihrem GPS Tracker oder dem Kabel bemerken, dann unterlassen Sie den Gebrauch und wenden Sie sich bitte an unseren Support. Benutzen Sie nur die mitgelieferten Originalteile. Legen Sie den GPS Tracker nie an offenes Feuer oder heiße Flächen. Der GPS Tracker ist wasserdicht nach IP67. Dennoch empfehlen wir Ihnen diesen möglichst in trockenen Umgebungen zu verwenden. Das Kabel sollte sorgfältig und fachmännisch angeschlossen und verlegt sein. Halten Sie es von Feuchtigkeit fern und knicken Sie es nicht. Öffnen Sie das Gehäuse des GPS Trackers nicht. Überlassen Sie qualizierten Fachkräften die Reparatur. Sollten Sie jedoch eigenständig Reparaturen durchführen, den GPS Tracker unsachgemäß anschließen oder ihn falsch bedienen, dann sind Haftungs- und Garantieansprüche ausgeschlossen. Gefahren für Kinder und hilfsbedürftige Personen Sicherheit WARNUNG! STROMSCHLAGGEFAHR! WARNUNG! ERSTICKUNGSGEFAHR! Bitte lassen Sie den GPS Tracker nicht durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten unbeauf- sichtig nutzen. Es gilt als Ausnahme, wenn sie zuvor von einer für ihre Sicherheit zuständigen Person Anweisungen erhielten, wie das Gerät zu benutzen ist. Achten Sie darauf, dass Ihr Kind nicht mit Kleinteilen (z.B. Zubehör, o.Ä.) spielt. Diese können verschluckt werden und zur Erstickung führen. HINWEIS! Unterrichten Sie Ihr Kind über die Gefahren und die Bedienung des GPS Trackers.13 Akkus, die aufgrund von Beschädigung auslaufen, können bei einer Berührung mit der Haut Verätzungen verursachen. Öffnen Sie daher niemals den Akku. Sollte der Akku jedoch auslaufen, tragen Sie bitte Schutzhandschuhe. Elektromagnetische Verträglichkeit Im Folgenden erhalten Sie Informationen und Hinweise wie Sie mit dem Akku um- gehen sollten: Der GPS Tracker wird mit einem NiMH Akku betrieben. Dieser ist nicht austauschbar und darf nicht entfernt oder geöffnet werden. Achten Sie darauf, dass der GPS Tracker von Hitzequellen und hohen Temperaturen ferngehalten wird, wie z.B. direkter Sonneneinstrahlung. Bei Missachtung dieses Hinweises kann es zur Zerstörung des Akkus und Überhitzung, Explosion und Feuer führen. Ach- ten Sie darauf, dass der GPS Tracker richtig am Fahrzeug angeschlossen ist und entsprechende Beschränkungen (z. B. Volt Angaben) berücksichtigt werden. Sollte dieser nicht erfolgen, könnte es zu Überhitzung, Explosion oder Feuer kommen. Verbrennen oder durchbohren Sie den GPS Tracker nicht. Schützen Sie Ihn vor me- chanischen Beschädigungen. Entfernen Sie den Akku nicht mit spitzen oder scharfen Gegenständen, lassen Sie ihn nicht fallen, zerlegen oder modizieren Sie ihn nicht. Sollte ein Kind den Akku verschlucken, suchen Sie umgehend medizini- sche Hilfe auf! Wenn Sie den Akku austauschen lassen wollen, dann wenden Sie sich bitte an unseren Support. WARNUNG! EXPLOSIONS- UND BRANDGEFAHR! Batteriebetrieb WARNUNG! VERÄTZUNGSGEFAHR! Bitte beachten Sie alle Gebote und Verbote und schalten Sie den GPS Tracker in Gefahrenbereichen, sowie wenn es Störungen verursachen kann, sofort aus. Sollte dieser in der Nähe von beispielsweise medizinischen Geräten, Kraftstoffen und Chemikalien, sowie in Sprenggebieten nicht angewandt werden.Im Folgenden erhalten Sie Informationen und Hinweise wie Sie den GPS Tracker reinigen sollten. Benutzen Sie zum Reinigen keine aggressiven Reinigungsmittel oder Bürsten. Unterlassen Sie es den GPS Tracker mit metallischen Reini- gungsgegenständen (z.B. Messer, Metallschwamm) zu behandeln. Hierdurch kann die Oberfläche beschädigt werden. Geben Sie den GPS Tracker niemals in Wasser, in eine Spülmaschine (o.Ä.) und verwenden Sie keinen Dampfreiniger. Die Oberfläche kann mit einem leicht angefeuchteten Tuch abgewischt werden. Der GPS Tracker sollte danach vollständig trockengewischt werden. WARNUNG! BESCHÄDIGUNGSGEFAHR! Reinigung Aufbewahrung Wenn Sie den GPS Tracker für einen längeren Zeitraum nicht benutzen, schalten Sie ihn aus. Legen Sie den Tracker in die Originalverpackung oder in einen gleich großen Karton. Schützen Sie den Tracker vor Schmutz und Feuchtigkeit. HINWEIS! Bewahren Sie den FINDER außerhalb der Reichweite von Kindern auf, um mögliche Sach- oder Personenschäden zu vermeiden.

HINWEIS! Das Nichtbeachten dieser Empfehlungen, kann zu Störungen oder zur Beschädigung des GPS Trackers führen. Bei mobilen Geräten kann es zu Störungen durch Interferenzen kommen, die die Leistung beeinträchtigen können. Transformatoren und sehr starke Magnet- felder müssen gemieden werden. Andernfalls können hierbei Abweichungen in der Übertragung entstehen.15 Konformitätserklärung Hiermit erklärt PAJ UG (haftungsbeschränkt), dass der Funkanlagentyp Tracker, Modell ALLROUND FINDER 4G, der Richtlinie 2014/53/EU ent- spricht. Den vollständigen Text der EU-Konformitätserklärung nden Sie unter der folgenden Internetadresse: paj-gps.de/konformitaetserklaerung/ Verpackungsentsorgung Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier. Folien gehören in die Wertstoffsammlung.16 Der nachfolgende Hinweis richtet sich an diejenigen, welche Batterien oder Produkte mit eingebauten Batterien verwenden und in der an sie gelieferten Form nicht mehr weiterveräußern (Endnutzer). Unentgeltliche Rücknahme von Altbatterien Batterien dürfen nicht über den Hausmüll entsorgt werden. Sie sind zur Rückgabe von Altbatterien gesetzlich verpflichtet, damit eine fachgerechte Entsorgung gewährleistet werden kann. Sie können Altbatterien an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Auch wir sind als Vertreiber von Batterien zur Rücknahme von Altbatterien verpflichtet, wobei sich unsere Verpflichtung der Rücknahme lediglich auf die Art der Altbatterien beschränkt, die wir als Neubatterien in unserem Sortiment führen oder geführt haben. Altbatterien vorgenannter Art können Sie daher entweder ausreichend frankiert an uns zurücksenden oder direkt an unserem Versandlager unter der folgenden Adresse unentgeltlich abgeben: PAJ UG (haftungsbeschränkt) Hohe Straße 61 51570 Windeck Deutschland E-Mail: [e-mail] Bedeutung der Batteriesymbole Batterien sind mit dem Symbol einer durchgekreuzten Mülltonne gekennzeich- net (siehe Abbildung). Dieses Symbol weist darauf hin, dass Batterien nicht in den Hausmüll gegeben werden dürfen. Bei Batterien, die mehr als 0,0005 Masseprozent Quecksilber, mehr als 0,002 Masseprozent Cadmium oder mehr als 0,004 Masseprozent Blei enthalten, bendet sich unter dem Mülltonnen-Symbol zusätzlich die chemische Bezeichnung des jeweils eingesetzten Schadstoffes. Die Abkürzung „Cd“ bedeutet Cadmium, „Pb“ steht für Blei und mit „Hg“ ist Quecksilber abgekürzt.

1.11 Entsorgung von Altbatterien1.12 Entsorgung von Elektrogeräten

Das Elektro-und Elektronikgerätegesetz (ElektroG) enthält eine Vielzahl von Anforderungen an den Umgang mit Elektro- und Elektronikgeräten. Die Wichtigsten sind hier zusammen- gestellt.

1. Getrennte Erfassung von Altgeräten

Elektro- und Elektronikgeräte, die zu Abfall geworden sind, werden als Altgeräte bezeichnet. Besitzer von Altgeräten haben diese einer vom unsortierten Siedlungsabfall getrennten Er- fassung zuzuführen. Altgeräte gehören insbesondere nicht in den Hausmüll, sondern in spezielle Sammel- und Rückgabesysteme.

2. Batterien und Akkus

Besitzer von Altgeräten haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät um- schlossen sind, im Regelfall vor der Abgabe an einer Erfassungsstelle von diesem zu trennen. Dies gilt nicht, soweit die Altgeräte bei öffentlich-rechtlichen Entsorgungsträgern abgegeben und dort zum Zwecke der Vorbereitung zur Wiederverwendung von anderen Altgeräten sepa- riert werden.

3. Möglichkeiten der Rückgabe von Altgeräten

Besitzer von Altgeräten aus privaten Haushalten können diese bei den Sammelstellen der öffentlich-rechtlichen Entsorgungsträger oder bei den von Herstellern oder Vertreibern im Sinne des ElektroG eingerichteten Rücknahmestellen abgeben. Ein Onlineverzeichnis der Sammel- und Rücknahmestellen nden Sie hier: https://www.ear-system.de/ear-verzeichnis/ sammel-und-ruecknahmestellen.jsf

4. Datenschutz-Hinweis

Altgeräte enthalten häug sensible personenbezogene Daten. Dies gilt insbesondere für Ge- räte der Informations-und Telekommunikationstechnik wie Computer und Smartphones. Bitte beachten Sie in Ihrem eigenen Interesse, dass für die Löschung der Daten auf den zu entsor- genden Altgeräten jeder Endnutzer selbst verantwortlich ist.

5. Bedeutung des Symbols „durchgestrichene Mülltonne“

Das auf den Elektro-und Elektronikgeräten regelmäßig abgebildete Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das jeweilige Gerät am Ende seiner Lebensdauer getrennt vom unsortierten Siedlungsabfall zu erfassen ist.

6. Hersteller-Registrierungsnummer

Als Hersteller, im Sinne des ElektroG, sind wir bei der zuständigen Stiftung Elektro-Altge- räte Register (Benno-Strauß-Str. 1, 90763 Fürth) unter der folgenden Registrierungsnummer registriert: DE33887550 17Dann kontaktieren Sie uns einfach, wir helfen Ihnen gerne weiter! PAJ UG (haftungsbeschränkt) Am Wieschen 1 51570 Windeck Deutschland Mail: [e-mail] Telefon: [phone] Web: www.paj-gps.de Viel Spaß mit Ihrem ALLROUND Finder 4G wünscht Ihnen das Team von PAJ GPS! HABEN SIE FRAGEN?
