Type de produit	Niveau laser 3D à 3 cercles
Marque	Laserliner
Modèle	X3Laser Pro
Dimensions (l x h x p)	140 x 125 x 103 mm
Poids (avec batterie)	925 g
Alimentation	Accu Li-ion 3,7 V / 4,5 Ah
Tension d'alimentation externe	5V/DC / 1A ou 2A
Temps de charge	Environ 6 h
Autonomie (3 plans/2 plans/1 plan)	Environ 3 h / 5,5 h / 8 h
Plage d'auto-nivellement	± 3°
Précision	± 0,2 mm/m
Longueur d'onde laser	515 nm (laser vert)
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Visibilité typique (horizontale/verticale)	60 m / 40 m (à 300 lx max.)
Zone de travail avec récepteur	Jusqu'à 60 m
Technologie de laser	PowerGreen+ (laser vert ultra lumineux)
Fonctions spéciales	Mode inclinaison, Transport LOCK, GRX-READY, Out-Of-Level
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide ; pas de solvants. Retirer l'accu pour stockage prolongé.
Conditions d'utilisation	0°C ... 50°C, HR max. 80% sans condensation, altitude max. 4000 m
Conditions de stockage	-10°C ... 70°C, HR max. 80%
Pièces détachées et SAV	Service après-vente UMAREX-LASERLINER ; calibration annuelle recommandée
Conformité	Directive CEM 2014/30/UE, directive DEEE

FOIRE AUX QUESTIONS - X3Laser Pro Laserliner

Comment allumer l'appareil X3Laser Pro ?

Dégagez le blocage de transport (interrupteur sur OFF) puis placez l'interrupteur coulissant (2) sur ON. La ligne laser horizontale apparaît. Utilisez la touche de sélection (9) pour activer les autres lignes.

Que faire si les lignes laser clignotent ?

Le clignotement indique que l'appareil est en dehors de la plage d'auto-nivellement (±3°). Re-positionnez l'instrument sur une surface plane et stable dans cette plage. En mode inclinaison, le clignotement est normal car le nivellement automatique est désactivé.

Comment utiliser le mode d'inclinaison ?

Ne dégagez pas le blocage de transport. Mettez l'interrupteur coulissant (2) sur OFF (ARRÊT) puis appuyez sur la touche de sélection (9) pour allumer les lasers. Les lignes clignotent pour signaler que l'auto-nivellement est désactivé. Vous pouvez alors incliner l'appareil.

Puis-je utiliser un récepteur laser avec cet appareil ?

Oui, l'appareil est compatible GRX-READY. Activez le mode récepteur manuel en appuyant sur la touche 7. Les lignes laser deviennent pulsées et plus sombres mais sont détectables à distance par un récepteur laser GRX.

Comment recharger la batterie ?

Branchez le bloc d'alimentation fourni sur la prise secteur et sur la douille (5) de l'appareil. La DEL (8) s'allume en rouge pendant la charge et passe au vert quand la charge est terminée (environ 6 heures). Vous pouvez aussi recharger la batterie hors de l'appareil.

Comment nettoyer le laser ?

Utilisez un chiffon légèrement humide pour nettoyer tous les composants. N'utilisez pas de produits de nettoyage, de produits à récurer ou de solvants. Retirez la batterie avant un stockage prolongé.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais directement dans le faisceau laser (classe 2, <1 mW). Évitez de diriger le laser vers des personnes ou des surfaces réfléchissantes. Utilisez des panneaux d'avertissement lors de travaux sur la voie publique. Ne laissez pas l'appareil à la portée des enfants.

Comment vérifier le calibrage de l'appareil ?

Placez l'appareil au centre entre deux murs distants d'au moins 5 m. Marquez un point A1 sur un mur, tournez l'appareil pour marquer A2. Rappochez l'appareil du mur à hauteur de A1, tournez-le et marquez A3. L'écart entre A2 et A3 ne doit pas dépasser 0,2 mm/m. Si c'est le cas, contactez le SAV.

Que signifie la DEL qui clignote ?

La DEL d'affichage du fonctionnement (8) clignote lorsque la charge de l'accu est faible. Rechargez la batterie dès que possible. En fonctionnement avec adaptateur secteur, la DEL s'allume en rouge si la batterie est absente et en vert si elle est présente.

Comment stocker l'appareil lorsque je ne l'utilise pas ?

Avant un stockage prolongé, retirez la batterie. Stockez l'appareil dans un endroit sec et propre, à une température entre -10°C et 70°C, avec une humidité relative max. 80%. Utilisez le système de blocage de transport pour protéger le pendule.

MODE D'EMPLOI X3Laser Pro Laserliner

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et les donner à la personne à laquelle vous remettez le dispositif laser.

Fonction / emploi prévu

Laser tridimensionnel avec trois cercles laser.

• Le mode inclinaison permet de le placer sur une pente.
• Fonction d'aplomb aisée grâce à la croix laser située au sol
• Optimisé pour les travaux près du plafond
• Out-Of-Level : les signaux optiques avertissant l'utilisateur de l'appareil lorsque ce dernier se trouve au-delà de la plage d'auto-nivellement.
• La fixation de blocage et murale magnétique permet d'inverser l'appareil seul, en combinaison ainsi qu'horizontalement et verticalement.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants.
• Les transformations ou modifications de l'appareil ne sont pas autorisées, et annuleraient l'homologation et les spécifications de sécurité.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Ne plus utiliser l'instrument lorsqu'une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas.

Consignes de sécurité

Utilisation des lasers de classe 2

Rayonnement laser ! Ne pas regarder dans le faisceau ! Appareil à laser de classe 2 <1 mW·515 nm EN 60825-1:2014/AC:2017

• Attention: Ne pas regarder le rayon direct ou réfléchi.
• Ne pas diriger le rayon laser sur des personnes.
• Si le rayonnement laser de la classe 2 touche les yeux, fermez délibérément les yeux et tournez immédiatement la tête loin du rayon.
• Ne jamais regarder le faisceau laser ni les réflexions à l'aide d'instruments optiques (loupe, microscope, jumelles, etc.).
• Ne pas utiliser le laser à hauteur des yeux (entre 1,40 et 1,90 m).
• Couvrir les surfaces brillantes, spéculaires et bien réfléchissantes pendant le fonctionnement des dispositifs laser.
• Lors de travaux sur la voie publique, limiter, dans la mesure du possible, la trajectoire du faisceau en posant des barrages et des panneaux. Identifier également la zone laser en posant un panneau d'avertissement.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les prescriptions et les valeurs limites de compatibilité électromagnétique conformément à la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.

Pour le transport, éteindre systématiquement tous les lasers, bloquer le balancier, mettre l'interrupteur à coulisse sur « OFF » (ARRÉT) !

Caractéristiques du produit spécial

Orientation automatique de l'instrument par un système pendulaire à ralentisseur magnétique. L'instrument est mise en position initiale et s'oriente de manière autonome.

Transport LOCK (Verrouillage pour le transport) : un système de blocage pendulaire protège l'appareil pendant le transport.

La technologie GRX-READY permet d'utiliser les lasers à lignes même en cas de visibilité moins favorable. Les lignes laser sont soumises à des pulsations de haute fréquence et donc sont visibles sur de grandes distances grâce aux récepteurs laser spéciaux.

La technologie du laser vert

Les appareils équipés de la technologie PowerGreen+ sont dotés de diodes vertes ultra performantes très lumineuses permettant une excellente visibilité des lignes laser à grandes distances, sur des surfaces foncées et en cas de lumière ambiantes claire.

6 fois plus clair qu'un laser rouge typique de 630 à 660 nm

Quantité et direction des lasers

H = ligne laser horizontale / V = ligne laser verticale / S = inclinaisons

1 Fenêtre de sortie du rayon laser

2 Interrupteur coulissant

a MARCHE

b ARRET/

Mode d'inclinaison /

Sécurité de transport

3 Compartiment à accu (dos) 4 Filetage pour trépied de 1/4"/5/8" (partie inférieure) 5 Prise de branchement du bloc secteur (5V/DC / 1A) 6 DEL mode récepteur manuel 7 Mode récepteur manuel 8 DEL mode récepteur manuel / Charge de la pile 9 Touche de sélection des lignes laser

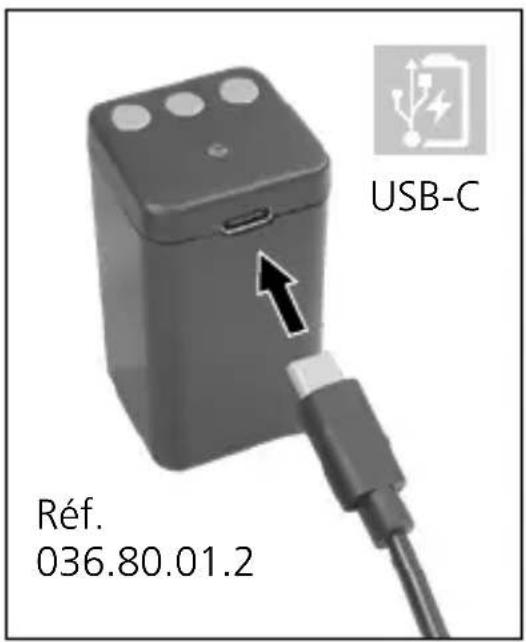

1 Utilisation de l'accu li-ion

• N'utiliser le chargeur / l'appareil secteur que dans des pièces fermées, ne les exposer ni à l'humidité ni à la pluie car il y a sinon un risque de décharge électrique.
• Avant utilisation, recharger complètement l'accu de l'appareil.
• Brancher le bloc d'alimentation électrique/chargeur sur le secteur et sur la douille de raccordement du pack d'accus. Veuillez utiliser uniquement le bloc d'alimentation électrique/chargeur joint à l'appareil. Le droit à la garantie expire en cas d'utilisation d'un bloc d'alimentation/chargeur non adapté.
• La DEL du pack d'accus s'allume en rouge pendant la recharge de l'accu. Le processus de charge est terminé lorsque la DEL s'allume en vert.
• La DEL d'affichage du fonctionnement (8) clignote lorsque la charge de l'accu est faible.

L'accu ne doit être chargé qu'à l'aide du chargeur fourni et être utilisé exclusivement avec ce dispositif laser pour éviter tout risque de blessure et d'incendie.

Assurez-vous qu'aucun objet ne se trouve à proximité des contacts de l'accu. Un court-circuit de ces contacts peut entraîner des brûlures et un incendie.

Pour éviter tout risque de court-circuit, n'ouvre pas l'accu.

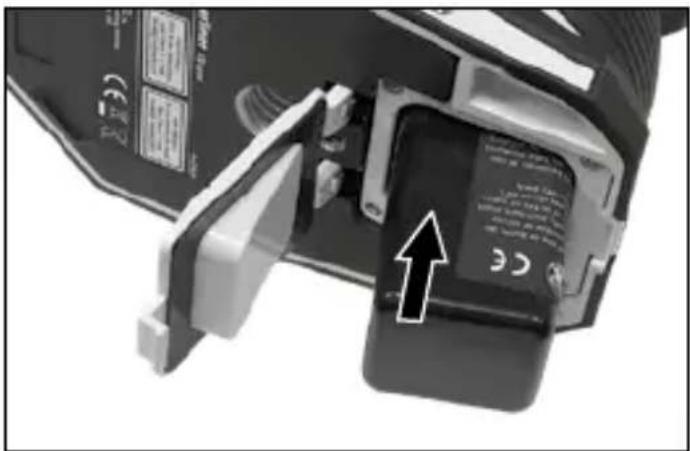

2 Alimentation électrique introduire l'accu lithium-ion

Ouvrir le compartiment à accu et introduire l'accu lithium-ion comme illustré ci-contre.

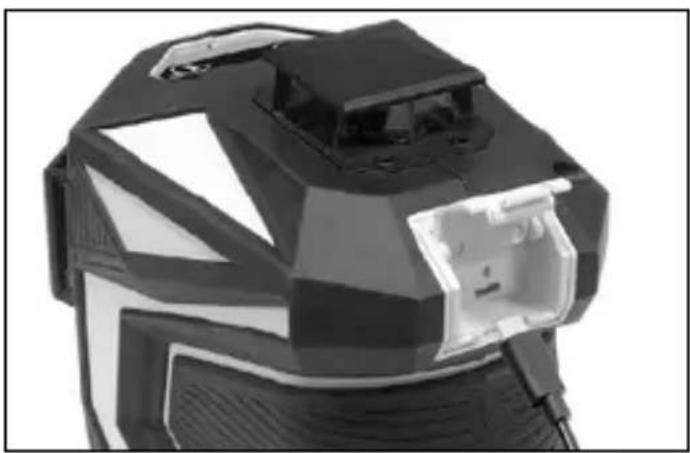

Fonctionnement avec l'adaptateur secteur

La LED de l'appareil s'allume en rouge lorsqu'il n'y a pas de batterie dans l'appareil et lorsqu'il n'est donc pas possible de mettre l'appareil en marche.

La LED de l'appareil s'allume en vert lorsqu'il y a une batterie dans l'appareil et lorsqu'il est possible de mettre l'appareil en marche.

Recharger ensuite à nouveau l'accu. Il est également possible de charger l'accu hors de l'appareil ou pendant le fonctionnement. Le niveau de charge de la batterie n'est identifiable que sur la batterie.

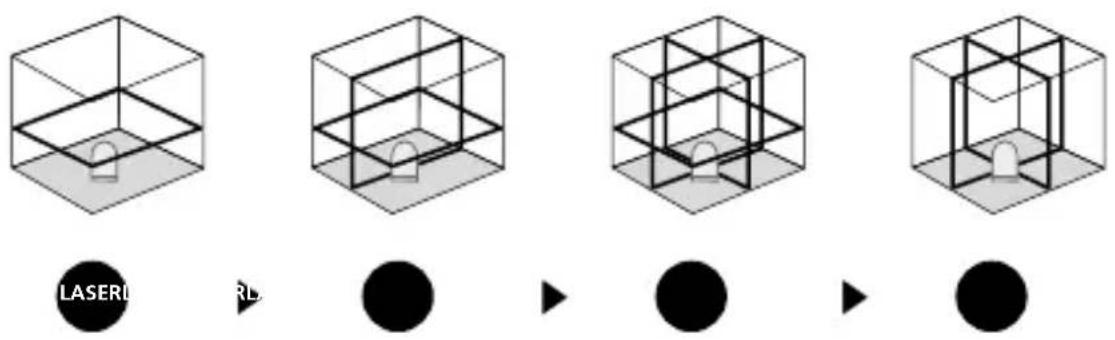

3 Nivellements horizontal et vertical

Dégager le blocage de transport, mettre l'interrupteur à coulisse (2) sur « ON » (MARCHE). La ligne laser horizontale apparait. La touche de sélection permet d'activer séparément les lignes laser.

Il est nécessaire de dégager le blocage de transport pour procéder au nivellement horizontal et vertical. Les lignes laser clignotent dès que l'appareil est en dehors de la plage de nivellement automatique. Positionner l'instrument de manière à ce qu'il soit dans la plage de nivellement.

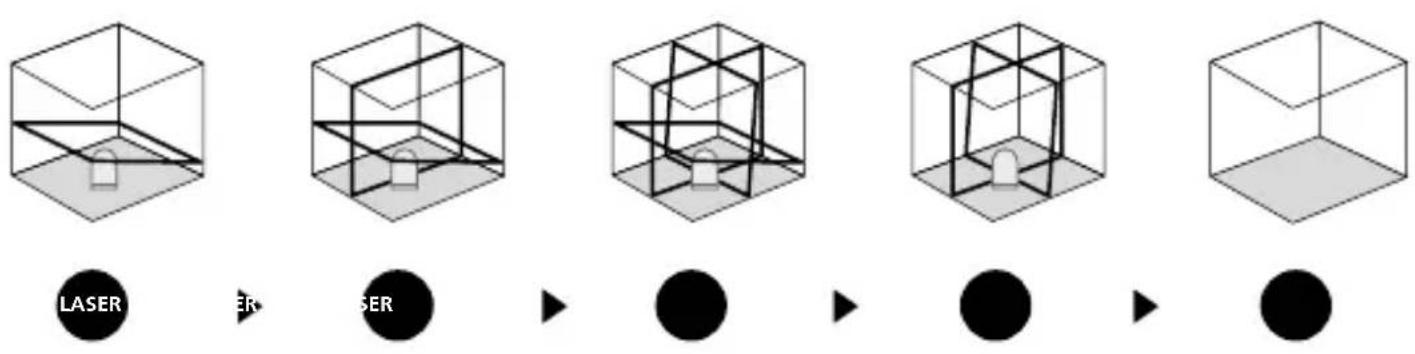

4 Mode d'inclinaison

Ne pas dégager le blocage de transport, positionner l'interrupteur à coulisse (2) sur OFF « ARRÊT ». Sélectionner le laser en appuyant sur la touche de sélection (9). Dans ce mode, les lignes laser ne s'alignent plus automatiquement. Cela est signalé par un clignotement des lignes laser.

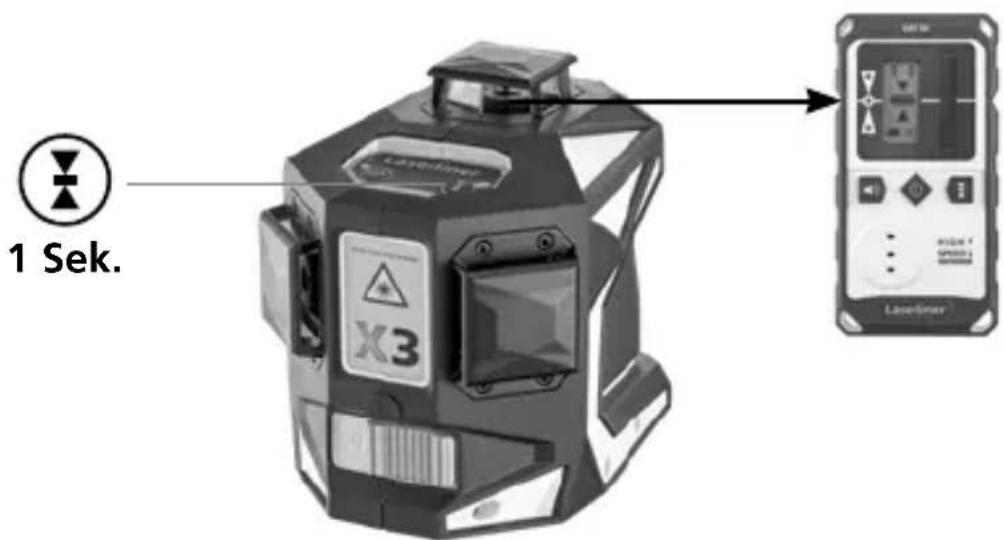

En option : fonctionnement avec le récepteur de laser GRX

Utiliser un récepteur de laser GRX (en option) pour le nivellement sur de grandes distances ou en cas de lignes laser qui ne sont plus visibles. Mettre le laser à lignes en mode récepteur manuel en appuyant sur la touche 7 (mode récepteur manuel activé / désactivé) pour pouvoir travailler avec le récepteur laser. Les lignes laser sont soumises à des pulsations de haute fréquence et les lignes laser deviennent plus sombres. À partir de ces pulsations, le récepteur de laser reconnaît les lignes laser.

Tenir compte du mode d'emploi du récepteur laser pour le laser à lignes. Un rapport de diversité de nature technique peut se produire dans différentes zones de la ligne en raison de l'optique spéciale générant une ligne laser continue. Cela peut conduire à des portées différentes dans le mode récepteur manuel.

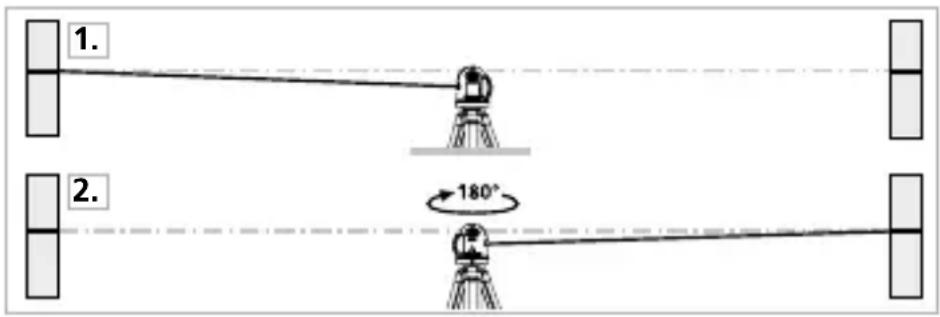

Préliminaires au contrôle du calibrage

Vous pouvez contrôler le calibrage du laser. Posez l'appareil au centre entre deux murs écartés l'un de l'autre d'au moins 5 m. Éteignez l'instrument en dégageant le blocage du transport (croix laser allumée). Utilisez un trépied pour un contrôle optimal.

1. Marquez un point A1 sur le mur.
2. Tournez l'appareil et marquez un point A2. Vous disposez donc entre les points A1 et A2 d'une ligne de référence horizontale.

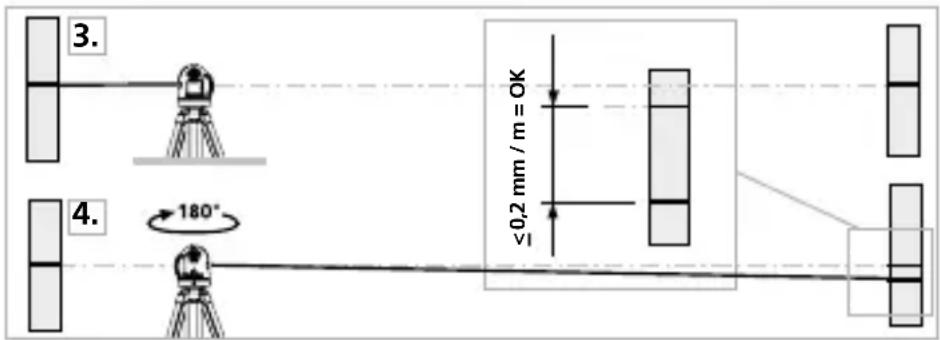

Contrôler le calibrage

1. Rapprochez l'appareil aussi près que possible du mur à hauteur du repère A1.
2. Tournez l'appareil de et repérez un point A3. La différence entre les points A2 et A3 est la tolérance.

Quand A2 et A3 sont distants de plus de 0,2 mm/m l'un de l'autre, un réglage de l'appareil est nécessaire. Prenez contact avec votre revendeur ou appelez le service après-vente de UMAREX-LASERLINER.

Vérification de la ligne verticale

Placez l'appareil à env. 5 m d'un mur. Fixez sur le mur un fil d'aplomb avec une corde de 2,5 m de longueur. Le fil d'aplomb doit alors pendre librement. Allumez l'appareil et alignez le laser vertical sur le fil d'aplomb. La tolérance de précision est respectée lorsque l'écart différence entre la ligne laser et le fil d'aplomb ne dépasse pas ± 1 mm.

Vérification de la ligne horizontale

Installez l'appareil à env. 5 m d'un mur et allumez le laser croisé. Marquez le point B sur le mur. Faites pivoter le laser croisé d'env. 2,5 m vers la droite et marquez le point C. Vérifiez si la

ligne horizontale du point C se trouve à ± 1 mm à la même hauteur que le point B. Répétez l'opération en faisant pivoter vers la gauche.

Vérifier régulièrement le calibrage avant utilisation, à la suite d'un transport ou d'une longue période de stockage.

Calibrage

Il est nécessaire de calibrer régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de le faire une fois par an pour un calibrage.

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer le pack d'accus avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Données techniques (Sous réserve de modifications techniques. Rev22W12)
Plage de mise à niveau automatique	± 3°
Précision	± 0,2 mm / m
Nivellement	automatique
Visibilité (typique)*	vertical: 40 m / horizontal: 60 m
Zone de travail avec le récepteur manuel	(dépend du rapport de diversité de nature technique) 60 m
Longueur d'onde du laser	515 nm
Classe de laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentation électrique	Pack d'accus Li-ions 3,7V / 4,5 Ah bloc d'alimentation électrique 5V/DC / 1A bloc d'alimentation électrique 5V/DC / 2A
Temps de charge	env. 6 h
Durée de fonctionnement avec trois plans de laser avec deux plans de laser avec un plan de laser	env. 3 h env. 5,5 h env. 8 h
Conditions de travail	0°C ... 50°C, humidité relative de l'air max. 80% rH, non condensante, altitude de travail max. de 4 000 m au-dessus du niveau moyen de la mer
Conditions de stockage	-10°C ... 70°C, humidité relative de l'air max. 80% rH
Dimensions (l x h x p)	140 x 125 x 103 mm
Poids	925 g (pack d'accu compris)

* à 300 lx max.

Réglementation UE et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne.

Ce produit est un appareil électrique et doit donc faire l'objet d'une collecte et d'une mise au rebut sélectives conformément à la directive européenne sur les anciens appareils électriques et électroniques (directive DEEE).
