Type product	3D-laserwaterpas met 3 cirkels
Merk	Laserliner
Model	X3Laser Pro
Afmetingen (l x h x d)	140 x 125 x 103 mm
Gewicht (met batterij)	925 g
Voeding	Accu Li-ion 3,7 V / 4,5 Ah
Externe voedingsspanning	5V/DC / 1A of 2A
Laadtijd	Ongeveer 6 uur
Werktijd (3 vlakken/2 vlakken/1 vlak)	Ongeveer 3 u / 5,5 u / 8 u
Zelfnivelleringsbereik	± 3°
Nauwkeurigheid	± 0,2 mm/m
Lasergolflengte	515 nm (groene laser)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Typisch zicht (horizontaal/verticaal)	60 m / 40 m (bij max. 300 lx)
Werkbereik met ontvanger	Tot 60 m
Lasertechnologie	PowerGreen+ (ultra heldere groene laser)
Speciale functies	Hellingsmodus, Transport LOCK, GRX-READY, Out-Of-Level
Onderhoud en reiniging	Reinigen met een licht vochtige doek; geen oplosmiddelen. Verwijder de accu bij langdurige opslag.
Gebruiksomstandigheden	0°C ... 50°C, max. 80% RV zonder condensatie, max. hoogte 4000 m
Opslagcondities	-10°C ... 70°C, max. 80% RV
Onderdelen en service	Service na verkoop UMAREX-LASERLINER; jaarlijkse kalibratie aanbevolen
Conformiteit	Richtlijn EMC 2014/30/EU, WEEE-richtlijn

Veelgestelde vragen - X3Laser Pro Laserliner

Hoe schakel ik het X3Laser Pro-apparaat in?

Verwijder de transportvergrendeling (schakelaar op OFF) en zet de schuifschakelaar (2) op ON. De horizontale laserlijn verschijnt. Gebruik de selectietoets (9) om de andere lijnen te activeren.

Wat moet ik doen als de laserlijnen knipperen?

Het knipperen geeft aan dat het apparaat buiten het zelfnivelleringsbereik (±3°) is. Plaats het instrument opnieuw op een vlakke, stabiele ondergrond binnen dit bereik. In de hellingsmodus is knipperen normaal omdat de automatische nivellering is uitgeschakeld.

Hoe gebruik ik de hellingsmodus?

Verwijder de transportvergrendeling niet. Zet de schuifschakelaar (2) op OFF (UIT) en druk vervolgens op de selectietoets (9) om de lasers in te schakelen. De lijnen knipperen om aan te geven dat de zelfnivellering is uitgeschakeld. U kunt het apparaat dan kantelen.

Kan ik een laserontvanger gebruiken met dit apparaat?

Ja, het apparaat is GRX-READY-compatibel. Activeer de handmatige ontvangermodus door op toets 7 te drukken. De laserlijnen worden gepulseerd en donkerder, maar zijn op afstand detecteerbaar door een GRX-laserontvanger.

Hoe laad ik de accu op?

Sluit de meegeleverde voeding aan op het stopcontact en op de bus (5) van het apparaat. De LED (8) brandt rood tijdens het opladen en wordt groen wanneer het opladen is voltooid (ongeveer 6 uur). U kunt de accu ook buiten het apparaat opladen.

Hoe reinig ik de laser?

Gebruik een licht vochtige doek om alle componenten te reinigen. Gebruik geen schoonmaakmiddelen, schuurmiddelen of oplosmiddelen. Verwijder de batterij voor langdurige opslag.

Welke veiligheidsmaatregelen moet ik in acht nemen?

Kijk nooit rechtstreeks in de laserstraal (klasse 2, <1 mW). Richt de laser niet op personen of reflecterende oppervlakken. Gebruik waarschuwingsborden bij werkzaamheden op de openbare weg. Houd het apparaat buiten bereik van kinderen.

Hoe controleer ik de kalibratie van het apparaat?

Plaats het apparaat in het midden tussen twee muren op minimaal 5 m afstand. Markeer punt A1 op een muur, draai het apparaat om A2 te markeren. Verplaats het apparaat dicht bij de muur op hoogte van A1, draai het en markeer A3. Het verschil tussen A2 en A3 mag niet meer dan 0,2 mm/m bedragen. Neem indien nodig contact op met de serviceafdeling.

Wat betekent de knipperende LED?

De bedrijfs-LED (8) knippert wanneer de accu bijna leeg is. Laad de accu zo snel mogelijk op. Bij gebruik met de netadapter brandt de LED rood als de accu ontbreekt en groen als deze aanwezig is.

Hoe bewaar ik het apparaat wanneer ik het niet gebruik?

Verwijder vóór langdurige opslag de accu. Bewaar het apparaat op een droge, schone plaats bij een temperatuur tussen -10°C en 70°C, met een maximale relatieve luchtvochtigheid van 80%. Gebruik de transportvergrendeling om de slinger te beschermen.

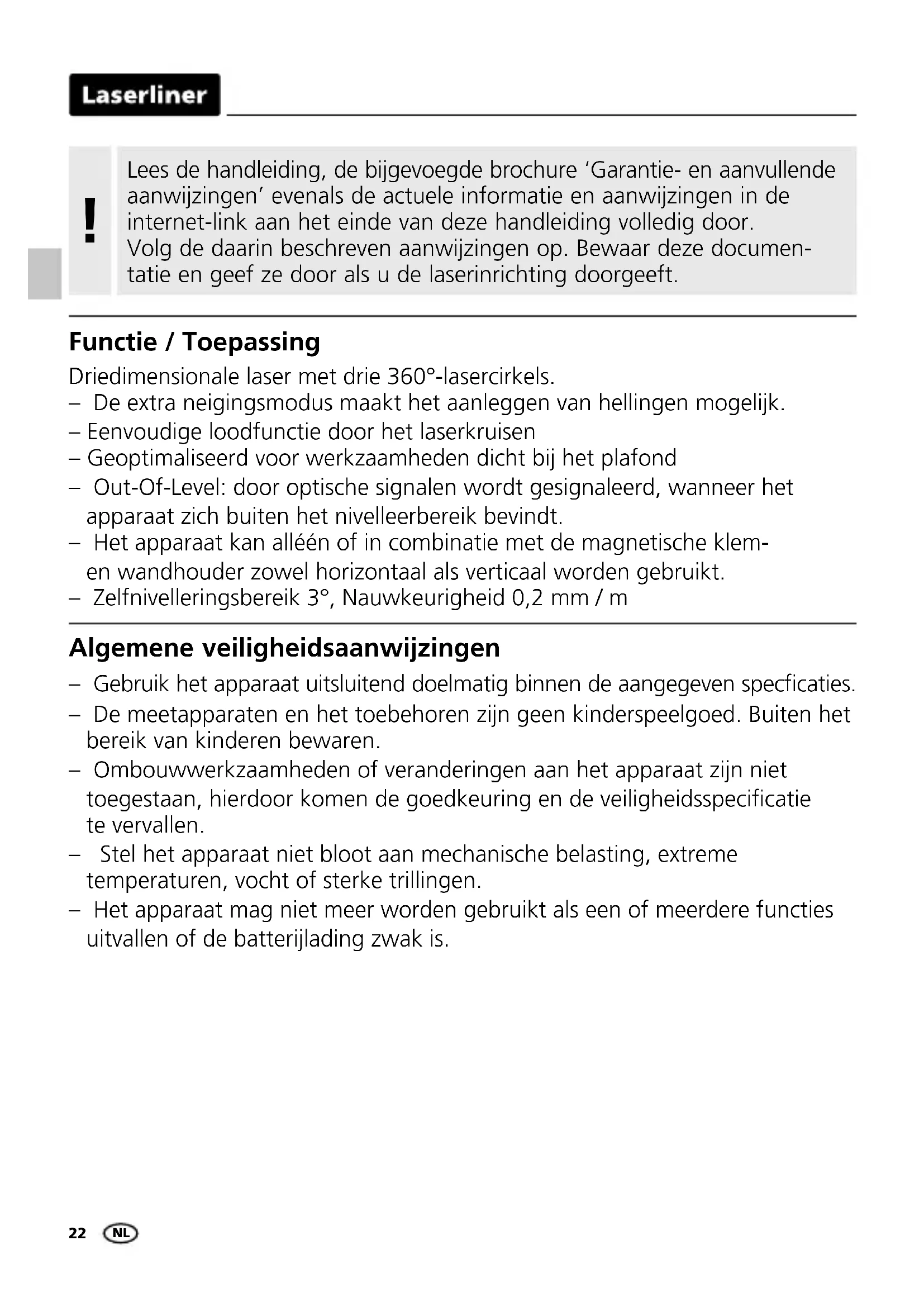

GEBRUIKSAANWIJZING X3Laser Pro Laserliner

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen' evenals de actuèle informatatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreiben aanwijzingen op. Bewaar deze documentatie en geef ze door als u de laserinrichting doorgeeft.

Functie / Toepassing

Driedimensionale laser met drie 360^ -lasercirkels.

• De extra neigingsmodus maakt het aanleggen van hellingen möglichk.
• Eenvoudige loodfunctie door het laserkruisen
• Geoptimaliseerd voor werkzaamheden zich bij het plafond
• Out-Of-Level: door optische signalen worden gesignaleerd, wanneer het apparaat zich buiten het niveleerbereik befindt.
• Het apparaat kan alleén of in combinatie met de magnetische klemen wandhouser zowel horizontaal als verticaal worden gebrukt.
• Zelfnivelleringsbereik 3^ , Nauwkeurigheid 0,2 mm / m

Algemene veiligheidsaanwijzingen

• Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specificaties.
• De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderenbewaren.
• Ombouwwerkzaamheden of veranderingen aan het apparaat zichniet toegestaan, hierdoor komen de goedkeuring en de veiligheidsspecificatie te verrallen.
• Stel het apparaat Niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen.
• Het apparaat mag nicht meer worden gebruikt als een of meertere functiesuitvallen of de batterijlading zwak is.

Veiligheidsinstructies

Omgang met lasers van klasse 2

• Opgelet: Kijk nooit in de directe of reflecterende straal.
• Richt de laserstraal nicht op Personen.
• Als laserstraling volgens klasse 2 de ogen raakt, dient u deze bewust te sluiten en uw hoofd zo snel möglichkuit de straal te bewegen.
• Bekijk de laserstraal of de reflecties nooit met behulp van optische apparaten (loep, microcoop, verrekijker, ...).
• Gebruik de laser Niet op ooghoogte (1,40 ... 1,90 m).
• Goed reflecterende, spiegelende of glanzende oppervlakken要去en tijdens het gebruik van laserinrichtingen worden afgedekt.
• In openbare verkeersbereiken moet de Lichtbaan zo goed möglichk door afbakeningen en scheidingswanden beperkt en het laserbereik door middel van waarschuwingsborden gekenmerkt worden.

Veiligheidsinstructies

Omgang met elektromagnetische straling

• Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibilititeit volgens de EMC-richtlijk 2014/30/EU.
• Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker,要去en in acheit worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is möglichk.

Schakelvoor het transport altijd alle lasers uit,zet de pendel vast en de schuifschakelaar op ,OFF'!

Speciale functies van het product

Automatische uitlijning van het apparaat door middel van een magnetisch gedempt pendelsysteme. Het apparaat worden in deuitgangspositie gebracht en lijnt zichstandig UIT.

Transport LOCK: Het apparaat wordt bij het transport beschermd d.m.v. een pendelvergrendeling.

Met de GRX-READY-technologie{kunnen lijnlasers ook bij ongunstigelichtomstandigheden worden gebruikt. De laserlijnen pulseren dan met een hoge freiorentie en worden door speciale laserontvangers op groete afstanden geregisteerd.

Groene lasertechnologie

Apparaten met de technologie PowerGreen+ beschikken over zeer felle, groene hoogrendementsdioden voor een uitstekende zichtaarheid van de laserlijnen op grote afstanden, donkere oppervlakken en bij helder omgevingslicht.

Ca. 6 keer helderder dan een typische, rode laser met 630 - 660 nm

Aantal en richting van de laser

H = horizontalale laserlijn V = verticalale laserlijn S = inclinations (Slope-Funktion)

1H360° 2V360° S

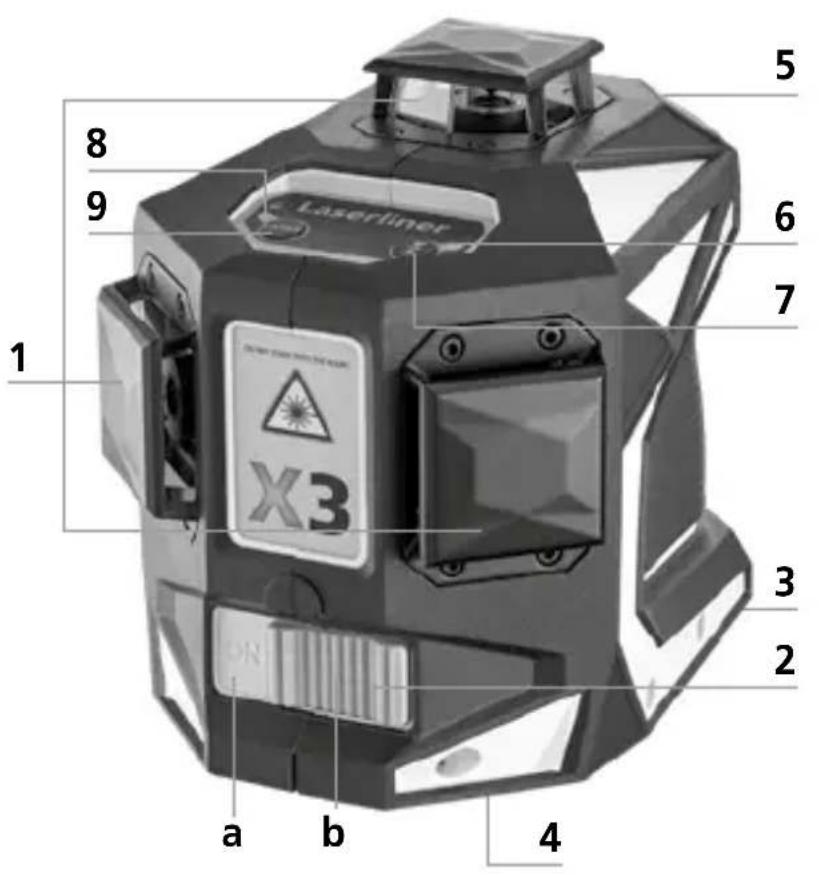

1 Laseruitlaat
2 Schuifschakelaar

a AAN
b UIT / Neigingsmodus / Transportbeveiling

3 Laseruitlaat (onderzijde)
4 1/4"/5/8"-schroefdraad (onderzijde)
5 Aansluitbus vor netadapter (5V/DC / 1A)
6 LED Handontvangermodus
7 Handontvangermodus
8 LED-bedrijfsindicator / Batterijlading
9 Keuzetoets laserlijnen

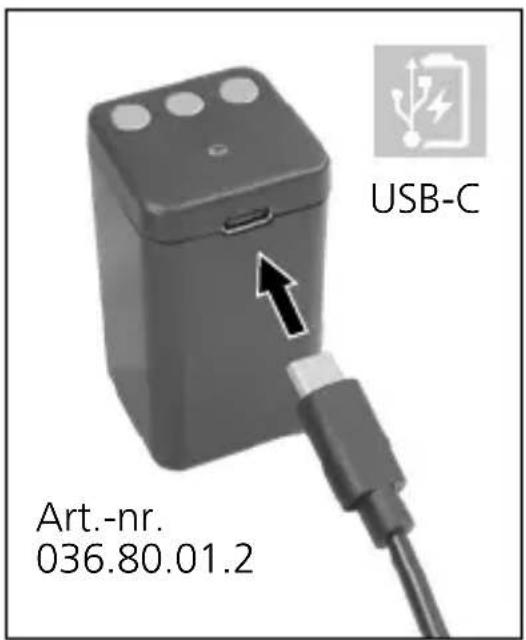

1 Gebruik van de lithium-ionen-accu

• De netadapter/het laadtoestel mag alleen in gesloten ruimten gebrukt en Niet aan vocht of regen blootgesteld worden odomat anders gevaar voor elektrische schokken bestaat.
• Laad de accu voór het gebruik van het apparaat compleet op.
• Sluit de netadapter/het laadtoestel aan op het stroomnet en de aansluitbus van het occupak. Gebruik alléén de/het bijgevoegde netadapter/laadtoestel. Als u een verkeerd(e) netadapter/ laadtoestel gebruikt, komt de garantie te verrallen.
• Tijdens het laadproces brandt de led van het accupack rood. Der Het laadproces is afgesloten wanner de LED groen brandt.
• Bij een zwakke lading van de accu knippert de bedrijfsindicator (8).

Laserliner

！

De accu mag alleen worden opgeladen met het bijgeleverde laadtoestel en mag uitsluitend met dit laserapparaat worden gezruikt. In het andere geval bestaat gevaar voor letsel en brand.

！

Let op dat zich in de buurt van de accucontacten geen geleidende voorwerpen bevinden. Een kortsluiting van deze contacten kan leiden tot brand en verbrandingen.

！

Open de accu nooit. Er bestaat gevaar voor kortsluiting.

2 Stroomverzorging

Lithium-ion-accu plaatsen

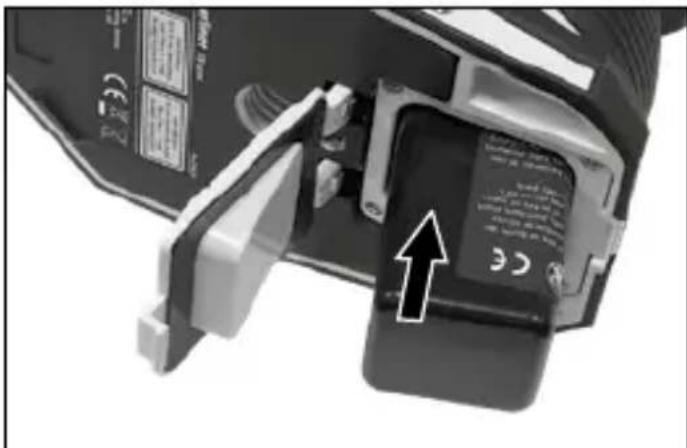

Open het accuvak en plaats de lithium-ion-accu zoals op de afbeelding.

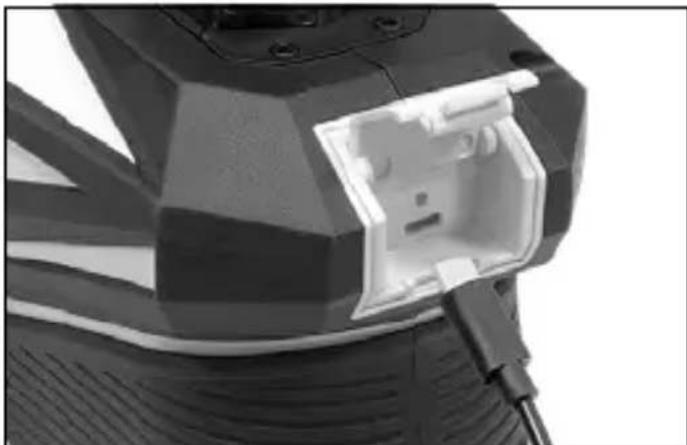

Bedrijf met netadapter

De led van het apparaat brandt rood wonneer de accu Niet is geplaatst en het apparaat dus Niet kan worden ingeschakeld.

De led van het apparaat brandt groen wanner de accu is geplaatst en het apparaat kan worden ingeschakeld.

！

De accu kan ook los van het apparaat ofijdens het bedrijf worden opgeladen. De laadstatus is alleen te zien op de accu zich.

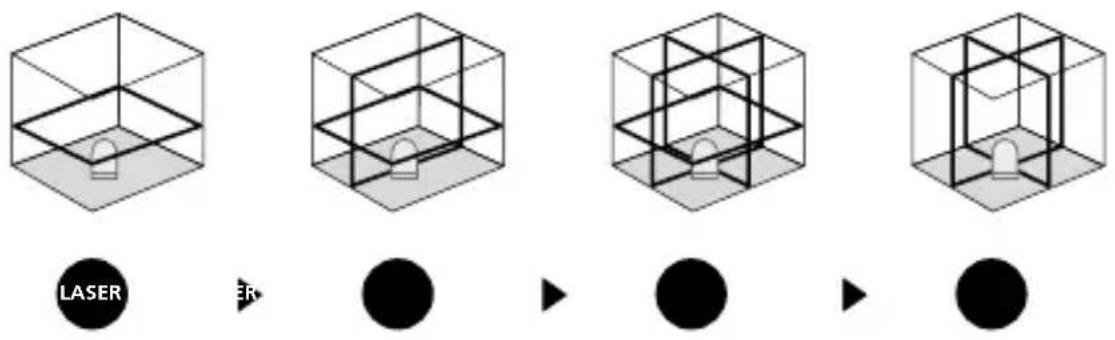

3 orizontaal en verticaal nivellenen

Deactiveer de transportbeveiliging en zet de schuifschakelaar (2) op,ON'. De horizontally laserlijn verschijnt. Met behulp van de keuzetoets+kennen de laserlijnen afzonderlijk worden geschakeld.

！

Voor de horizontale en verticale nivelling moet de transportbeveiliging gedexeerd zich. Zodra het apparaat zich buiten het automatische niveleerbereik van 3^ bevindt, knipperen de laserlijnen. Positioneer het apparaat zodanig dat het zich binnen het niveleerbereik bevindt.

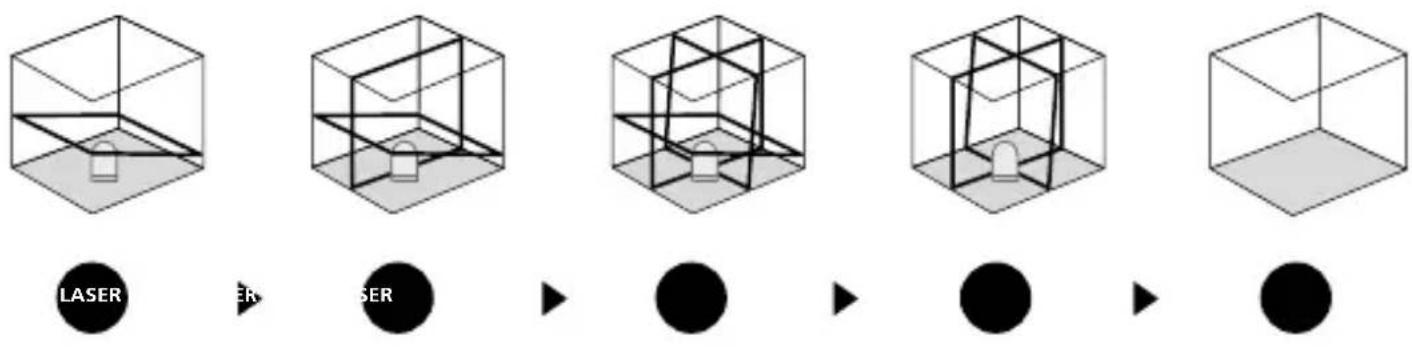

4 Neigingsmodus

Deactivateer de transportbeveiliging nicht,zet de schuifschakelaar (2) op ,OFF'. Selecteer de laser met de keuzetoets (9). Nu können schuine vlakken en neigingen worden aangelegd. In deze modus worden de laserlijnen nicht meer automatisch uitgelijnd.Dit worden gesignaleerd door de knipperende laserlijnen.

5 GRX Handontvangermodus

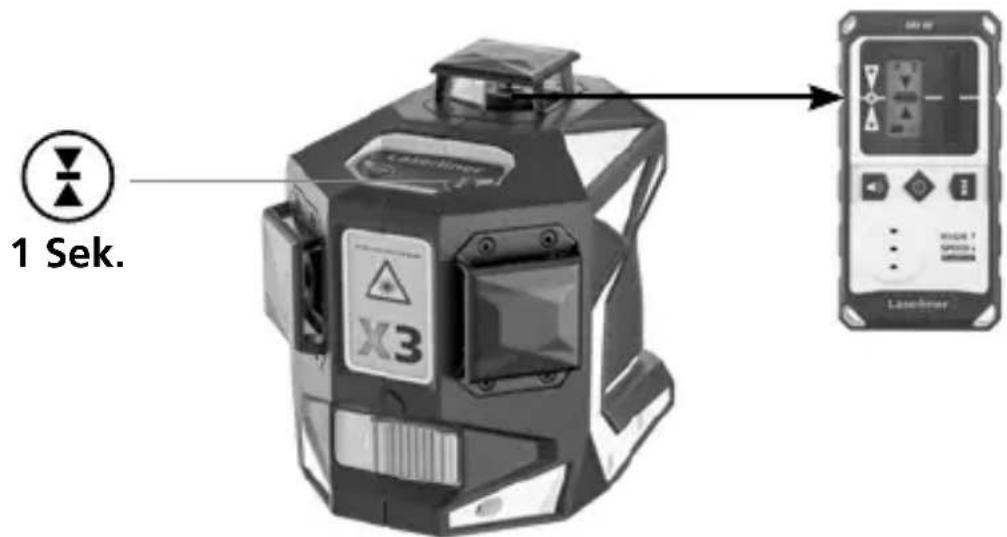

Optioneel: Werken met de laserontvanger GRX

Gebruik een laserontvanger GRX (optioneel) voor het nivellenen op groe afstanden of in geval van nicht meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser-ontvanger in de handontvangermodus door op de toets 7 te drukken. Nu pulseren de laserlijnen met een hoge freiendentie en de laserlijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registereren.

! Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers inRCT.
Op grond van de speciale optiek voor de generering van een ononderbroken 360^ laserlijn hunnen om technische redenen helderheidsverschillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdtten in de handontvangermodus.

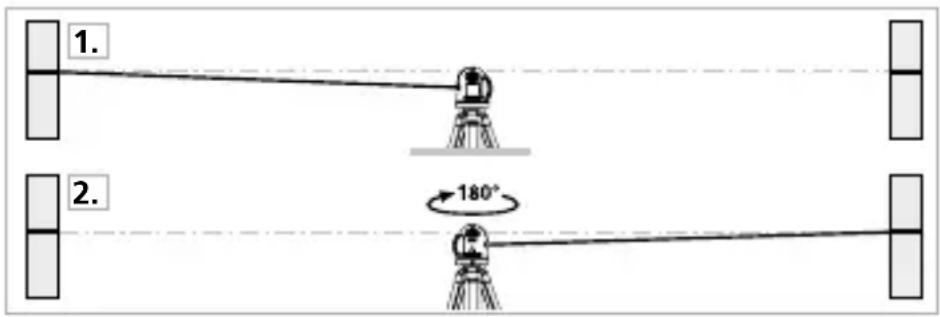

Kalibratiecontrole voorbereiden

U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden:tussen twee muren die minstens 5 meter van elkaar verwijderd zichn (laserkruis aan). Voor een optimale controe een statief gebruiken.

1. Markeer punt A1 op de wand.
   2.Draai het toestel 180^ om en markeer het punt A2.

Tussen A1 en A2 hebts u nu een horizontale referentie.

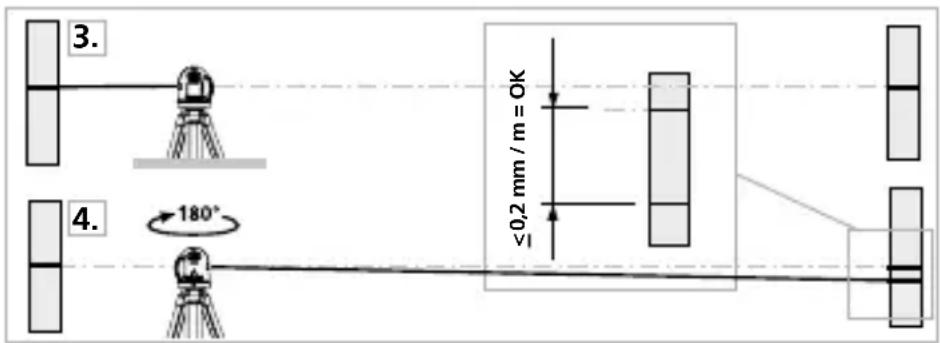

Kalibratie controleren

1. Plaats het toestel zo zich mogelijk gegen de wand ter hoogte van punt A1.
2. Draai het toestel verwolgens 180^ en markeer punt A3. Het verschilussen A2 en A3要去 binnen de tolerantie van de nauwkeurigheid liggen.

！

Wanneer het verschilCUSSENpuntA2enA3 groteris dan de aangegeven tolerantie,nl.0,2mm/m,is een kalibratie nodig. Neem hiervoorteact op met uwvakhandelaar of met deserviceafdeling van UMAREX-LASERLINER.

Controleren van de verticalelijk

Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad要去 vrij{kunnen pendelen, apparaat instellen in de verticale positie en wanner u de draad nadert, mag het verschil Niet meer+zijn dan ± 1 mm. In dat geval blijft u binnen de gestelde tolerantie.

Controleren van de horizontalelijk

Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, sunt B aan de wand markeren, laserkruis ca. 2,5 meter maar rechts

draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. ± 1 mm. Dezelfde controle kunt u tevens maar linksuitvoeren.

Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langereijd is opgeborgen geweest.

Kalibratie

Hetmeettoestel moet regelmatig gekalibreerd worden om de nauwkeurigheid van de meetresultaten te waarborgen. Wij adviseren, het apparaat een keer peraar te kalibreren.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iota's vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder het accupak voordat u het apparaat gedurende een langere tijd Niet gebruikt. Bewaar het apparaat op een schone, droge plaats.

Technische gegevens (Technische veränderingen voorbehonden. Rev22W12)
Zelfnivelleerbereik	± 3°
Nauwkeurigheid	± 0,2 mm / m
Nivellering	automatisch
Zichtbaarheid (karakteristiek)*	vertical: 40 m / horizontal: 60 m
Werkbereik met handontvanger	(afhankelijk van de holderheitsverschillen om technische redenen) 60 m
Lasergolfänge	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stroomvoorziejing	Li-ion accu 3,7V / 4,5 Ah Netadapter 5V/DC / 1A Netadapter 5V/DC / 2A
Laadtijd	ca. 6 uur
Gebruiksduur met 3 laserniveaus met 2 laserniveaus met 1 laserniveau	ca. 3 uur ca. 5,5 uur ca. 8 uur
Werkomstandigheden	0°C ... 50°C, Luchtvochtigkeit max. 80% rH, Niet-condenserend, Werkhoogte max. 4000 m boven NAP (Nieuw Amsterdams Peil)
Opslagvoorwaarden	-10°C ... 70°C, Luchtvochtigkeit max. 80% rH
Afmetingen (B x H x D)	140 x 125 x 103 mm
Gewicht	925 g (incl. occupak)

* bij max. 300 lux

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing+zijnde normen voor het vrij geoderenverkeer binnen de EU.

Dit product is een elektrisch apparatus en moet volgens de Europese richtig voor oude elektrische en elektronische apparatuur geschaden verzameld en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:
