Produkttyp	3D-Laser-Nivelliergerät mit 3 Kreisen
Marke	Laserliner
Modell	X3Laser Pro
Abmessungen (B x H x T)	140 x 125 x 103 mm
Gewicht (mit Akku)	925 g
Stromversorgung	Li-Ion-Akku 3,7 V / 4,5 Ah
Externe Versorgungsspannung	5V/DC / 1A oder 2A
Ladezeit	Ca. 6 h
Betriebsdauer (3 Ebenen/2 Ebenen/1 Ebene)	Ca. 3 h / 5,5 h / 8 h
Selbstnivellierbereich	± 3°
Genauigkeit	± 0,2 mm/m
Laserwellenlänge	515 nm (grüner Laser)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Typische Sichtbarkeit (horizontal/vertikal)	60 m / 40 m (bei max. 300 lx)
Arbeitsbereich mit Empfänger	Bis zu 60 m
Lasertechnologie	PowerGreen+ (ultraheller grüner Laser)
Sonderfunktionen	Neigungsmodus, Transportsicherung, GRX-READY, Out-Of-Level
Wartung und Reinigung	Mit leicht feuchtem Tuch reinigen; keine Lösungsmittel. Für längere Lagerung Akku entfernen.
Betriebsbedingungen	0°C ... 50°C, max. 80% rel. Feuchte ohne Kondensation, max. 4000 m Höhe
Lagerbedingungen	-10°C ... 70°C, max. 80% rel. Feuchte
Ersatzteile und Kundendienst	Kundendienst UMAREX-LASERLINER; jährliche Kalibrierung empfohlen
Konformität	EMV-Richtlinie 2014/30/EU, WEEE-Richtlinie

Häufig gestellte Fragen - X3Laser Pro Laserliner

Wie schalte ich das X3Laser Pro Gerät ein?

Lösen Sie die Transportsicherung (Schalter auf OFF) und stellen Sie den Schiebeschalter (2) auf ON. Die horizontale Laserlinie erscheint. Verwenden Sie die Auswahltaste (9), um die anderen Linien zu aktivieren.

Was tun, wenn die Laserlinien blinken?

Das Blinken zeigt an, dass sich das Gerät außerhalb des Selbstnivellierbereichs (±3°) befindet. Positionieren Sie das Gerät auf einer ebenen und stabilen Oberfläche innerhalb dieses Bereichs neu. Im Neigungsmodus ist das Blinken normal, da die automatische Nivellierung deaktiviert ist.

Wie verwende ich den Neigungsmodus?

Lösen Sie die Transportsicherung nicht. Stellen Sie den Schiebeschalter (2) auf OFF (AUS) und drücken Sie dann die Auswahltaste (9), um die Laser einzuschalten. Die Linien blinken, um zu signalisieren, dass die automatische Nivellierung deaktiviert ist. Sie können das Gerät dann neigen.

Kann ich einen Laserempfänger mit diesem Gerät verwenden?

Ja, das Gerät ist GRX-READY-kompatibel. Aktivieren Sie den manuellen Empfängermodus durch Drücken der Taste 7. Die Laserlinien werden gepulst und dunkler, sind aber aus der Ferne mit einem GRX-Laserempfänger erkennbar.

Wie lade ich den Akku auf?

Schließen Sie das mitgelieferte Netzteil an die Steckdose und an die Buchse (5) des Geräts an. Die LED (8) leuchtet während des Ladevorgangs rot und wechselt auf grün, wenn der Ladevorgang abgeschlossen ist (ca. 6 Stunden). Sie können den Akku auch außerhalb des Geräts laden.

Wie reinige ich den Laser?

Verwenden Sie ein leicht feuchtes Tuch, um alle Komponenten zu reinigen. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder Lösungsmittel. Entfernen Sie den Akku vor längerer Lagerung.

Welche Sicherheitsvorkehrungen sind zu beachten?

Blicken Sie niemals direkt in den Laserstrahl (Klasse 2, <1 mW). Richten Sie den Laser nicht auf Personen oder reflektierende Oberflächen. Verwenden Sie Warnschilder bei Arbeiten im öffentlichen Bereich. Lassen Sie das Gerät nicht in Kinderhände gelangen.

Wie überprüfe ich die Kalibrierung des Geräts?

Platzieren Sie das Gerät in der Mitte zwischen zwei mindestens 5 m entfernten Wänden. Markieren Sie einen Punkt A1 an einer Wand, drehen Sie das Gerät, um A2 zu markieren. Bringen Sie das Gerät in Höhe von A1 näher an die Wand, drehen Sie es und markieren Sie A3. Der Abstand zwischen A2 und A3 sollte 0,2 mm/m nicht überschreiten. Falls doch, kontaktieren Sie den Kundendienst.

Was bedeutet die blinkende LED?

Die Betriebsanzeige-LED (8) blinkt, wenn die Akkuladung niedrig ist. Laden Sie den Akku so schnell wie möglich auf. Bei Betrieb mit Netzteil leuchtet die LED rot, wenn kein Akku eingelegt ist, und grün, wenn ein Akku eingelegt ist.

Wie lagere ich das Gerät, wenn ich es nicht benutze?

Entfernen Sie vor längerer Lagerung den Akku. Lagern Sie das Gerät an einem trockenen und sauberen Ort bei einer Temperatur zwischen -10°C und 70°C und einer maximalen relativen Luftfeuchtigkeit von 80%. Verwenden Sie die Transportsicherung, um das Pendel zu schützen.

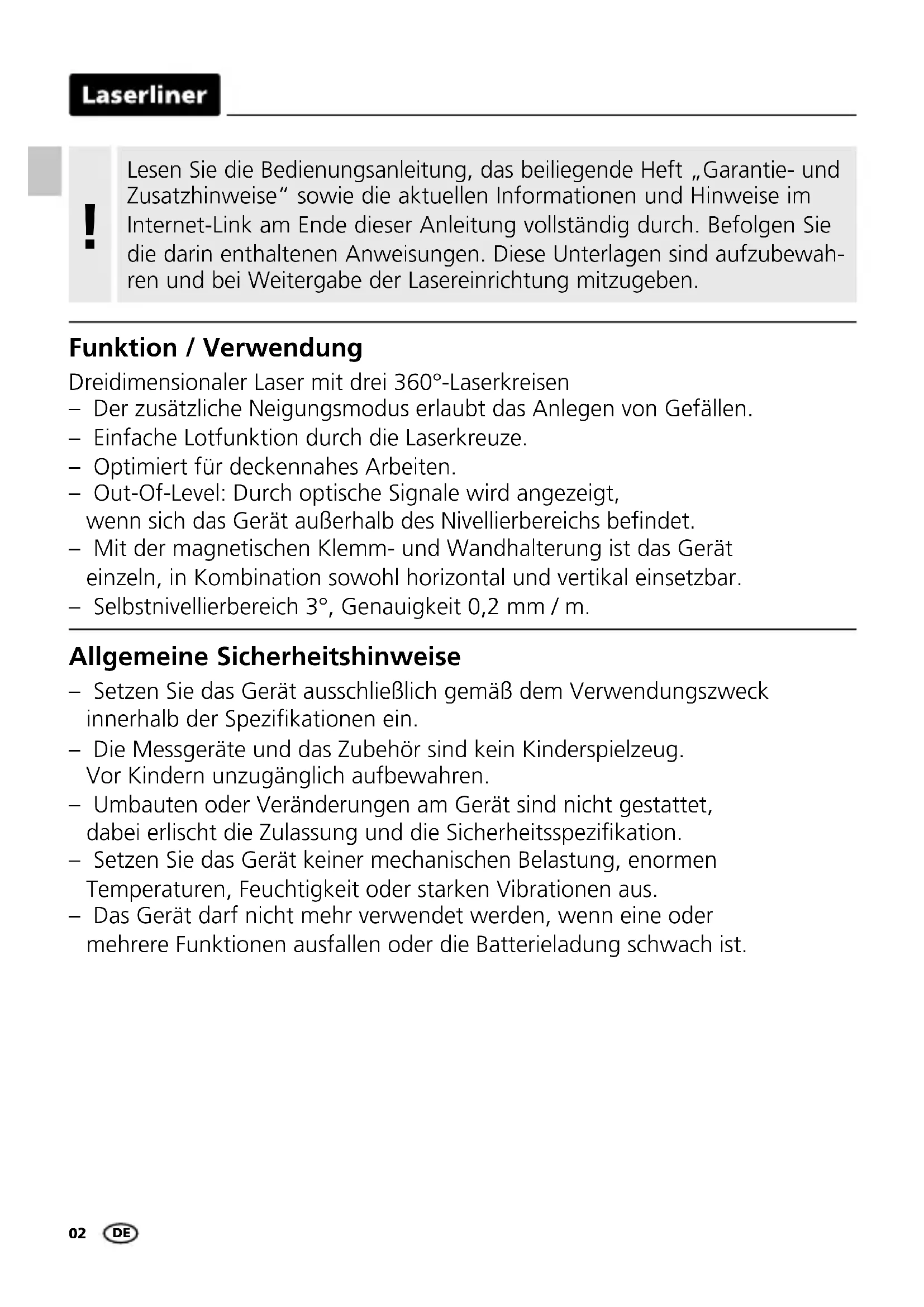

BEDIENUNGSANLEITUNG X3Laser Pro Laserliner

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugegeben.

Funktion / Verwendung

Dreidimensionaler Laser mit drei 360^ -Laserkreisen

• Der zusätzliche Neigungsmodus erlaubt das Anlegen von Gefällen.
• Einfache Lotfunktion durch die Laserkreuz.
• Optimiert für deckennahes Arbeiten.
• Out-Of-Level: Durch optische Signale wird angezeigt, wenn sich das Gerät außerhalb des Nivellierbereichs befindet.
• Mit der magnetischen Klemm- und Wandhalterung ist das Gerä einzeln, in Kombination sowohl horizontal und vertikal einsetzbar.
• Selfstnivellierbereich 3^ , Genauigkeit 0,2mm / m .

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
  Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.
• Umbauten oder Veränderungen am Gerät sind nicht gestattet, bzw. erlischt die Zulassung und die Sicherheitsspezifikation.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder die Batterieladung schwach ist.

Sicherheitshinweise

Umgang mit Lasern der Klasse 2

Laserstrahlung!
Nicht in den Strahl blichen.
Laser Klasse 2
<1 mW·515 nm
EN 60825-1:2014/AC:2017

• Achtung: Nicht in den direkten oder reflektierten Strahl blichen.
• Den Laserstrahl nicht auf Personen richten.
• Falls Laserstrahlung der Klasse 2 ins Auge trifft, sind die Augen bewusst zu schreiben und der Kopf(sofort aus dem Strahl zu bewegen.
• Betrachten Sie den Laserstrahl oder die Reflektionen niemals mit optischen Geräten (Lupe, Mikroskop, Fernglas, ...).
• Verwenden Sie den Laser nicht auf Augenhöhe (1,40 ... 1,90 m).
  Gut reflektierende, spiegelnde oder glänzende Flächen sind während des Betriebes von Lasereinrichtungen abzudecken.
• In öffentlichen Verkehrsbereichen den Strahlengang möglichst durch Absperrungen und Stellwände begrenzen und den Laserbereich durch Warnbeschildierung kennzeichnen.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß EMV-Richtlinie 2014/30/EU ein.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Höhe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.

Zum Transport immer alle Laser ausschalten und Pendel arretieren, Schiebeschalter auf "OFF" stellen!

Besondere Produkteigenschaften

Automatische Ausrichtung des Gerätes durch ein magnetisch gedämpftes Pendelsystem. Das Gerät wird in Grundstellung gebracht und richtig sich selbständig aus.

Transport LOCK: Eine Pendelarretierung schützt das Gerät beim Transport.

Mit der GRX-READY-Technologie konnen Linienlaser auch bei ungünstigen Lichtverhältnissen verwendet werden. Die Laserlinien pulsieren dann mit einer hohen Frenz und werden durch spezielle Laserempfänger auf große Entfernungen erkannt.

Grüne Lasertechnologie

Geräte mit der Technologie PowerGreen+ verfügen über sehr helle, grüne Hochleistungsdioden, die eine hervorragende Sichtbarkeit der Laserlinien auf große Entfernungen, dunklen Oberflächen und bei hellem Umgebungslicht ermögen.

Ca. 6-mal heller als ein typischer, roter Laser mit 630 - 660 nm

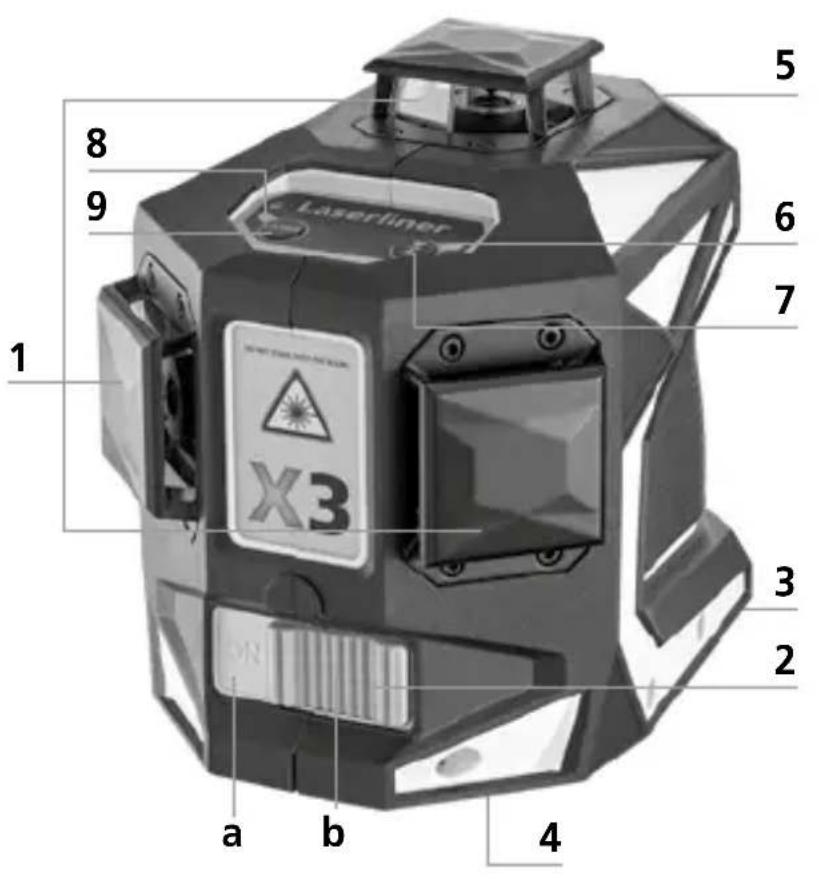

Anzahl und Anordnung der Laser

H = horizontalale Laser / V = vertikale Laser / S = Neigungsfunktion

1H360° 2V360° S

1 Laseraustrittsfenster
2 Schiebeschalter a AN

b AUS / Neigungsmodus / Transportsicherung

3 Akkufach (Unterseite)
4 1/4"/5/8"-Stativgewinde (Unterseite)
5 Anschlussbuchse für Netzteil (5V/DC / 1A)
6 LED Hand-empfängermodus
7 Handempfängermodus
8 LED Betriebsanzeige / Batterieladung
9 Wahltaste Laserlinien

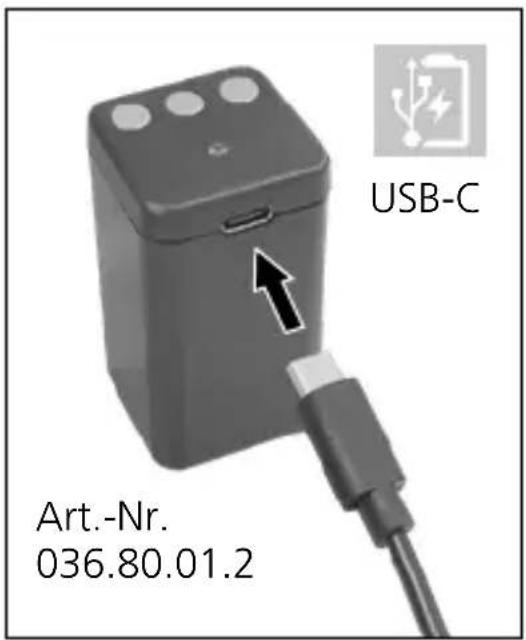

1 Handhabung Lithium-Ionen Akku

• Das Netz-/Ladegerät nur innerhalb geschlossener Räume verwenden, weder Feuchtigkeit noch Regen aussetzen, da ansonsten die Gefahr eines elektrischen Stromschlages besteht.
• Vor Einsatz des Gerätes Akku voll aufladen.
• Netz-/Ladegerät mit dem Stromnetz und der Anschlussbuchse des Akkus verbinden.itte nur das beiliegende Netz-/Ladegerät benutzen. Wenn ein falsches Netz-/Ladegerät verwendet wird, erlischt die Garantie.
• Wahrend der Akku geladen wird, leuchtet die LED des Akkus rot. Der Ladevorgang ist abgeschlossen, wenn die LED grün leuchtet.
• Bei schwacher Ladung des Akkus blinkt die Betriebsanzeige (8).

Laserliner

! Der Akku dart nur mit dem beiliegenden Ladegerat aufgeladen und ausschließlich mit thisem Lasergerät verwendet werden. Ansonsten besteht Verletzungs- und Brandgefahr.
Darauf achten, dass sich keine leitenden Gegenstände in der Näheder Akkukontakte befinden. Ein Kurzschluss dieser Kontakte kann zu Verbrennungen und Feuer führen.
Den Akkupack nicht öffnen. Es besteht Kurzschlussgefahr.

2 Stromversorgung

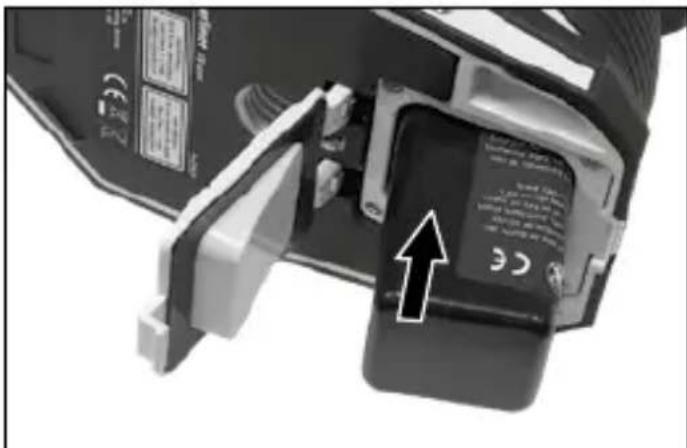

Lithium-lonen Akku einlagen

Das Akkufach öffnen und Lithium-lonen Akku gemäß der Abbildung einlagen.

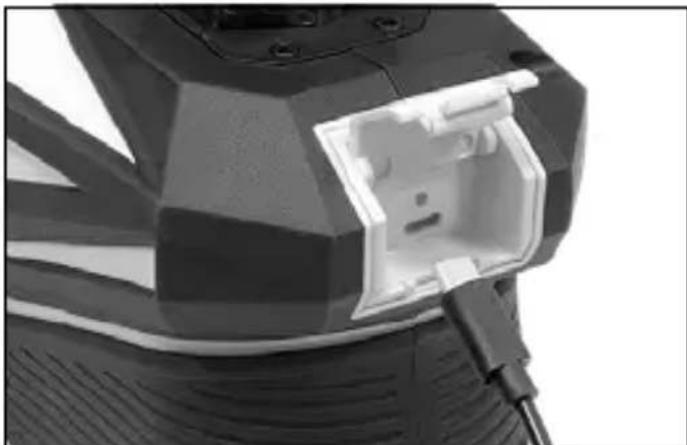

Betrieb mit Netzgerät

Das Gerät kann mit dem beiliegenden Netzgerät betrieben werden.

Die LED des Gerätes leuchtet rot, wenn der Akku nicht eingelegt ist und das Gerät daher nicht eingeschaltet werden kann.

Die LED des Gerätes leuchtet grün, wenn der Akku eingelegt ist und das Gerät eingeschaltet werden kann.

! Der Akku kann außerhalb des Gerätes oder während des Betriebsgeladen werden. Dabei wird der Ladestatus angezeigt.

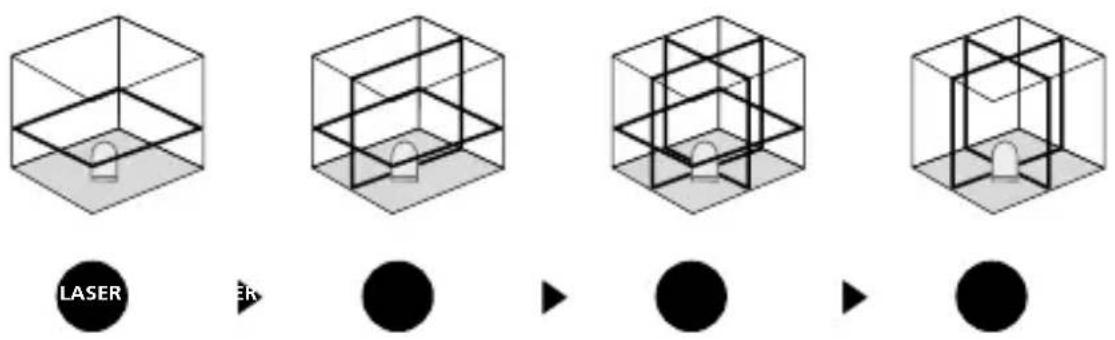

3 horizontal und vertical Nivellieren

Die Transportsicherung lösen, Schiebeschalter (2) auf "ON" stellen. Die horizontale Laserlinie erscheint. Mit der Wahltaste konnen die Laserlinien einzeln geschaltet werden.

！

Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Nivellierbereichs von 3^ befindet, blinken die Laserlinien. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet.

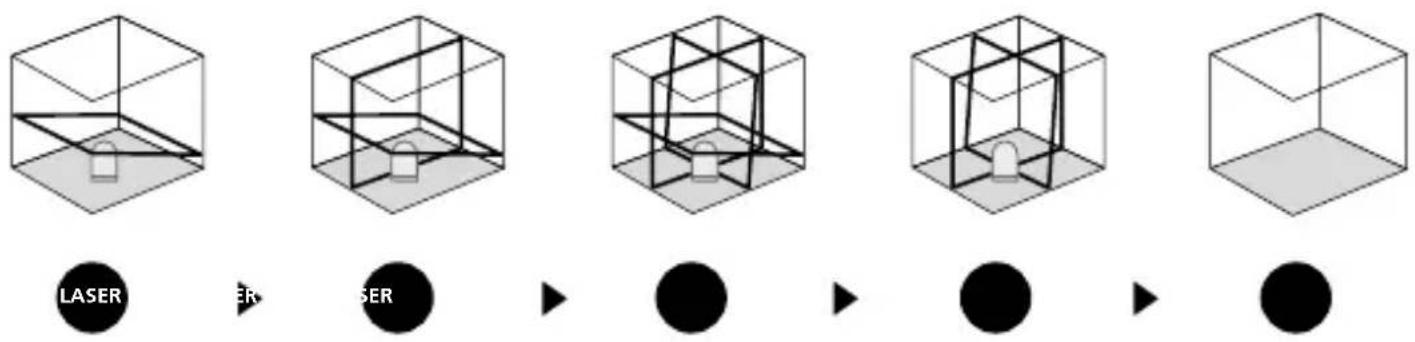

4 Neigungsmodus

Die Transportsicherung nicht lösen, Schiebeschalter (2) auf "OFF" stellen. Die Laser mit der Wahltaste (9) auswahlen. jetzt konnen schiefe Ebenen bzw. Neigungen angelegt werden. In thisem Modus richten sich die Laserlinien nicht mehr automatisch aus. Dies wird durch ein Blinken der Laserlinien signalisiert.

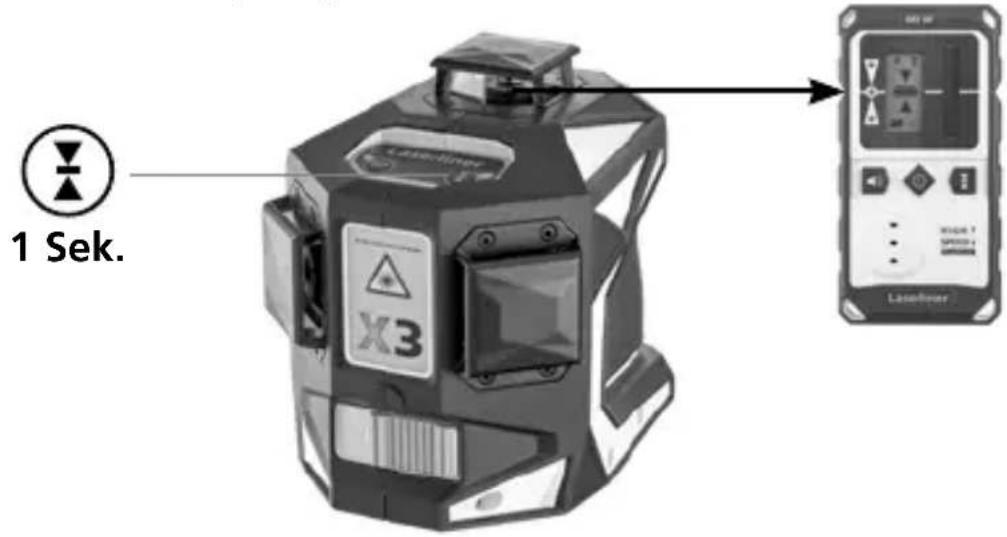

5 GRX Handempfängermodus

Optional: Arbeitsen mit dem Laserempfänger GRX

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sightbaren Laserlinien einen Laserempfänger GRX (optional). Zum Arbeiten mit dem Laserempfänger den Linienlaser durch Drucken der Taste 7 (Handempfängermodus ein / aus) in den Hand empfänger modus schalten. jetzt pulsieren die Laserlinien mit einer hohen Frenz und die Laserlinien werden dunkler. Der Laserempfänger erkennt durch diese Pulsieren die Laserlinien.

! Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.

Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360^ Laserlinie kann es zu Helligkeitsunterschieden in verschiedene Bereichen der Linie kommt, die technisch bedingt sind. Dies kann zu unterscheidlichen Reichweiten im Handempfängermodus führen.

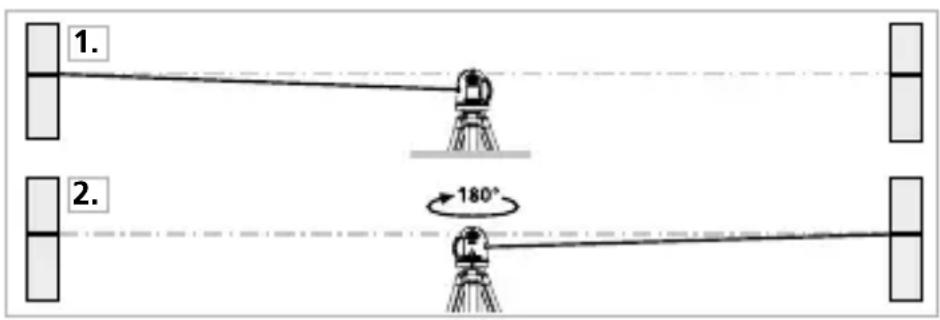

KalibrierungsüberprüfungVBoreiten

Sie können die Kalibrierung des Lasers kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfungitte ein Stativ verwenden.

1. Markieren Sie Punkt A1 auf der Wand.
2. Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.

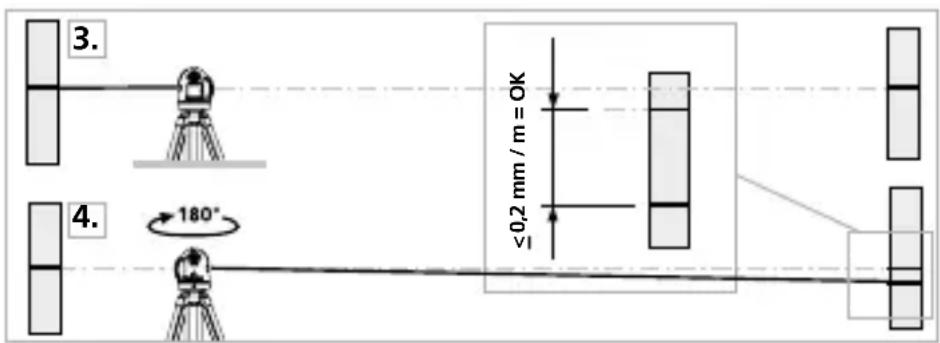

Kalibrierung überprüfen

1. Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.
2. Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.

！

Wenn A2 und A3 mehr als 0,2mm / m auseinander liegen, ist eine Justierung erforderlich. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Überprüfung der vertikalen Linie

Gerät ca. 5 m vor einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größter als ± 1 mm beträgt.

Überprüfung der horizontalen Linie

Gerät ca. 5 m vor einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts

schwenken und Punkt C markieren. Überprüfen Sie, ob die waagerechte Linie von Punkt C ± 1 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.

Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und länger Lagerung.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert werden, um die Genauigkeit der Messergebnisse zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr.

Hinweise zur Wartung und Pflege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnahmen Sie das Akku vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Technische Daten (Technische Änderungen vorbehalten. Rev22W12)
Selbstnivellierbereich	± 3°
Genauigkeit	± 0,2 mm / m
Nivellierung	automatisch
Sichtbarkeit (typisch)*	vertikal: 40 m / horizontal: 60 m
Arbeitsbereich mit Handempfänger	(von technisch bedingtem Hellig-keitsunterschied abhängig) 60 m
Laserweitenlänge	515 nm
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Stromversorgung	Li-lon Akku 3,7V / 4,5 Ah Netzteil 5V/DC / 1A Netzteil 5V/DC / 2A
Ladezeit	ca. 6 Std.
Betriebsdauer mit 3 Laserebenen mit 2 Laserebenen mit 1 Laserebene	ca. 3 Std. ca. 5,5 Std. ca. 8 Std.
Arbeitsbedingungen	0°C ... 50°C, Luftfeuchtigkeit max. 80%rH, nicht kondenserend, Arbeitssthöhe max. 4000 m über NN (Normalnull)
Lagerbedingungen	-10°C ... 70°C, Luftfeuchtigkeit max. 80%rH
Abmessungen (B x H x T)	140 x 125 x 103 mm
Gewicht	925 g (inkl. Akku)

*bei max.300 Lux

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusammenweis unter:
