Produkttype	3-cirkel 3D laserniveau
Mærke	Laserliner
Model	X3Laser Pro
Mål (l x h x d)	140 x 125 x 103 mm
Vægt (med batteri)	925 g
Strømforsyning	Li-ion batteri 3,7 V / 4,5 Ah
Ekstern strømforsyningsspænding	5V/DC / 1A eller 2A
Opladningstid	Ca. 6 timer
Driftstid (3 plan/2 plan/1 plan)	Ca. 3 timer / 5,5 timer / 8 timer
Selvnivelleringsområde	± 3°
Præcision	± 0,2 mm/m
Laserbølgelængde	515 nm (grøn laser)
Laserklasse	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Typisk synlighed (vandret/lodret)	60 m / 40 m (ved maks. 300 lx)
Arbejdsområde med modtager	Op til 60 m
Laserteknologi	PowerGreen+ (ultralysende grøn laser)
Specielle funktioner	Hældningstilstand, Transport LOCK, GRX-READY, Out-Of-Level
Vedligeholdelse og rengøring	Rengøres med en let fugtig klud; ingen opløsningsmidler. Fjern batteriet ved længerevarende opbevaring.
Brugsbetingelser	0°C ... 50°C, RF maks. 80% uden kondens, maks. højde 4000 m
Opbevaringsbetingelser	-10°C ... 70°C, RF maks. 80%
Reservedele og service	Service hos UMAREX-LASERLINER; årlig kalibrering anbefales
Overensstemmelse	EMC-direktiv 2014/30/EU, WEEE-direktiv

Ofte stillede spørgsmål - X3Laser Pro Laserliner

Hvordan tænder jeg X3Laser Pro?

Frigør transportlåsen (kontakt på OFF) og sæt derefter skydeskontakten (2) på ON. Den vandrette laserlinje vises. Brug vælgeknappen (9) til at aktivere de andre linjer.

Hvad gør jeg, hvis laserlinjerne blinker?

Blink indikerer, at enheden er uden for selvnivelleringsområdet (±3°). Placer instrumentet på en plan og stabil overflade inden for dette område. I hældningstilstand er blink normalt, da automatisk nivellering er deaktiveret.

Hvordan bruger jeg hældningstilstanden?

Frigør ikke transportlåsen. Sæt skydeskontakten (2) på OFF, og tryk derefter på vælgeknappen (9) for at tænde lasere. Linjerne blinker for at angive, at selvnivelleringen er deaktiveret. Du kan derefter hælde enheden.

Kan jeg bruge en lasermodtager med denne enhed?

Ja, enheden er GRX-READY kompatibel. Aktivér manuel modtagertilstand ved at trykke på knap 7. Laserlinjerne bliver pulserende og mørkere, men kan detekteres på afstand af en GRX lasermodtager.

Hvordan oplader jeg batteriet?

Tilslut den medfølgende strømadapter til stikkontakten og til enhedens stik (5). LED'en (8) lyser rød under opladning og skifter til grøn, når opladningen er afsluttet (ca. 6 timer). Du kan også oplade batteriet uden for enheden.

Hvordan rengør jeg laseren?

Brug en let fugtig klud til at rengøre alle komponenter. Brug ikke rengøringsmidler, skuremidler eller opløsningsmidler. Fjern batteriet før længerevarende opbevaring.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Se aldrig direkte ind i laserstrålen (klasse 2, <1 mW). Undgå at rette laseren mod personer eller reflekterende overflader. Brug advarselsskilte under arbejde på offentlige veje. Lad ikke enheden være inden for børns rækkevidde.

Hvordan kontrollerer jeg enhedens kalibrering?

Placer enheden midt mellem to vægge med mindst 5 m afstand. Marker et punkt A1 på en væg, drej enheden for at markere A2. Flyt enheden tæt på væggen i højden af A1, drej den og marker A3. Afvigelsen mellem A2 og A3 må ikke overstige 0,2 mm/m. Hvis den gør, kontakt service.

Hvad betyder den blinkende LED?

Drifts-LED'en (8) blinker, når batteriets opladning er lav. Oplad batteriet hurtigst muligt. Ved drift med netadapter lyser LED'en rød, hvis batteriet er fraværende, og grøn, hvis det er til stede.

Hvordan opbevarer jeg enheden, når jeg ikke bruger den?

Før længerevarende opbevaring skal batteriet fjernes. Opbevar enheden tørt og rent ved en temperatur mellem -10°C og 70°C med maks. relativ luftfugtighed på 80%. Brug transportlåsen til at beskytte pendulet.

BRUGSANVISNING X3Laser Pro Laserliner

Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger" samt de aktuelle oplysninger og henvisninger på internet-linket i slutting af/DDne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Dette dokument skal opbevares og følge med laserenheden, hvis davon overdrages til en ny bruger.

Funktion / Anvendelseformål

Tredimensional laser med tre 360^ -lasercirkler.

• Lægning af fald foretages med dette specialfunktion.
• Nem lodfunktion pga. laserkrydset
• Optimeret til arbejde nær loft
• Out-of-level: Det indikeres via optiske signaler,ningar, apparatet er,uden for nivelleringsområdet.
• Med den magnetiske klemme- og vægholder kan apparatet indsættes enkeltvist og kombineret på horisontalt og vertikalt.
• Selvnivelleringsområde 3^ , Nøjagtighed 0,2 mm / m

Alminderige sikkerhedshenvisninger

• Apparatet mA kun bruges til det tiltænkte anvendelsesformål inden for de givne specifikationer.
• Måleapparaterne og tilbehøret er/DDke legetoj. Skal opbevares utilgængeligt for børn.
• Ombygning eller ændring af apparatet er ikke tilladt og vil medføre, at godkendelsen og sikkerhedsspecifikationerne bortfalder.
• Undgå at udsætte apparatet for mekaniske belastninger, meget høje temperaturer, fugt eller kraftige vibrationer.
• Apparatet må ikke anvendes længere, hvis en eller flere funktioner svigter, eller hvis batteriladningen er svag.

Sikkerhedshenvisninger

• Pas på: Undgå at se ind i en direkte eller reflekterende stråle.
• Undgå at rette laserstrålen mod personer.
• Hvis laserstråling i klasse 2 rammer en person i øjnene, skal vedkommenbevidst lukke øjnene og straks fjerne hovedet fra stralen.
• Laserstrålen eller dens refleksioner på aldrig detragtes gennem optisk udstyr (lup, mikroskop, kikkert, ...).
• Undlad at anvende laseren i øjenhøjde (1,40 ... 1,90 m).
• Godt reflekterende, spejlende eller skinnende overflader skal tildækkes, sö længe der bruges laserudstyr.
• I områder med offentlig færdsel skal strålebanen sövidt muligt begrænses af afspæringer og skillevægge, og laserområdet skal afmærkes med advarselsskilte.

Sikkerhedshenvisninger

Omgang med elektromagnetisk stråling

• Måleapparatet overholder forskrifterne og grænseværderne for elektromagnetisk kompatibilitet iht. EMC-direktiv 2014/30/EU.
• Lokale anvendelsesrestrictioner, f.eks. på hospitaler, i fly eller iærheden af personer med pacemaker, skal iagttages. Risikoen for farlig påvirkning eller fejl i aller pga. elektronisk udstyr er til stede.

Til transport skal man altid slukke alle lasere, fastlase penduler og stille skydekontakter på "OFF"!

Særligeproduktegenskaber

Automatism indjustering af apparatet via et magnetisk dæmpet pendulsystem. Apparatet nulstilles og indstiller sig automatisk.

Transport LOCK (LÅS): Under transport beskyttes apparatet af en pendullås.

Med GRX-READY-technologien kan linielasere anwendes selv under ugunstige lysforhold. Laserlinjerne pulserer da med høj frekvens og kan derved findes med sensor.

Grøn lasertechnologi

Apparater med tekologien PowerGreen+ har meget lyse, gronne højtydende dioder, som giver et særdeles fremragende linjbillede på store afstande,@mørke overflader smt i kraftigt omgivelseslys.

Ca. 6 gange lysere end en typisk, rød laser med 630 - 660 nm

Antal og placering af lasere

H = horizontal laserlinje V = vertical laserlinje S = haeldningsfungtion

1H360° 2V360° S

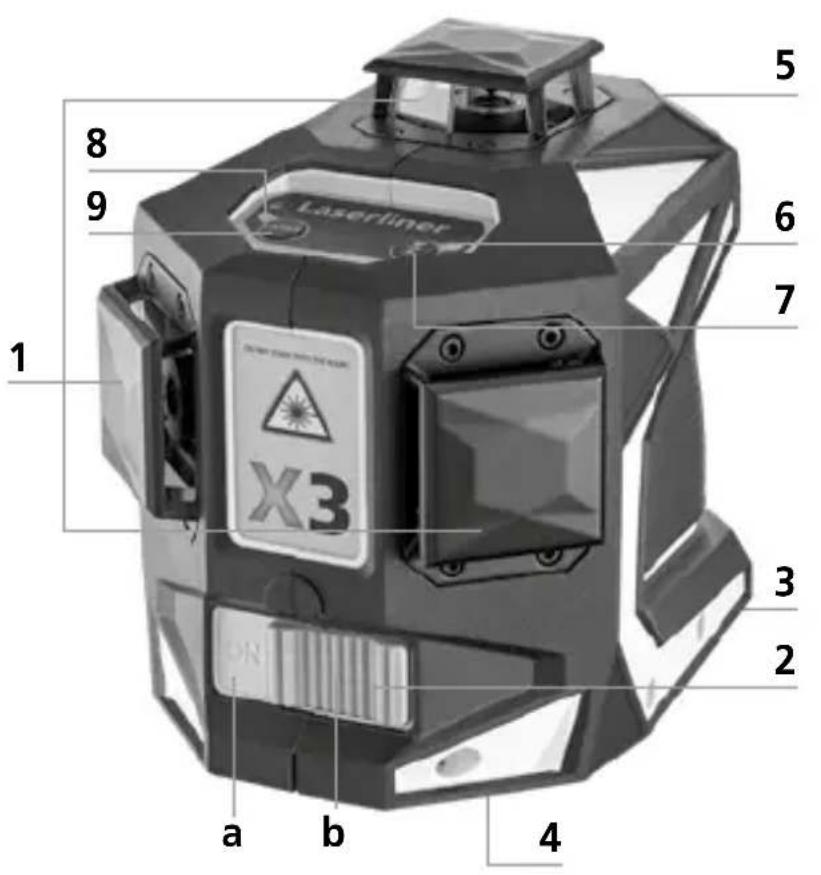

1 Laserudgangsvindue
2 Skydekontakt

a TIL
b FRA / Hældningsmodus / Transportsikring

3 Batterirum (underside)
4 1/4"/5/8"-gevindbøsning (underside)
5 Tilmstingsstik til lysnet-adapter (5V/DC / 1A)
6 LED Handmodtagermodus
7 Handmodtagermodus
8 LED Strømindikator / Batteriladning
9 Tast til valg af laserlinje

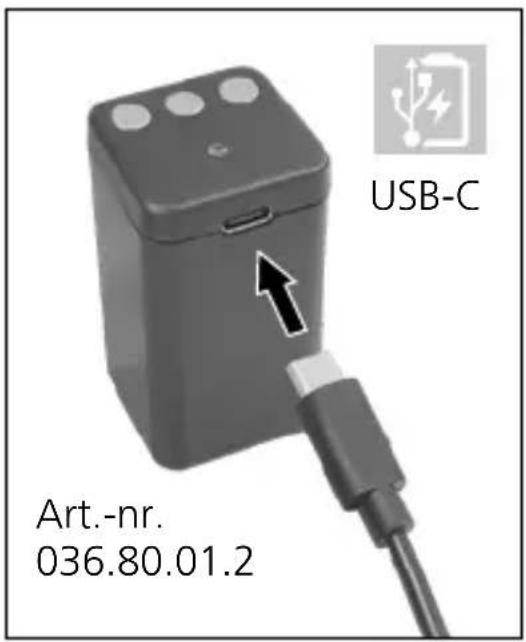

1 Händtering af genopladeligt lithium-ion-batteri

• Strømforsyningen/opladeren på kun bruges i lukkede rum; pågressive for fugt eller regn, da der ellers er risiko for elektrisk stød.
• Inden apparatet tages i brug, skal batterierne lades helt op.
• Strømforsyningen/opladeren forbinds med lysnettet og tilslutningsbøsningen på batteripakken. Manegativekun benytte den vedlagte lysnetadapter/oplader. Hvis der benyttes en forkert lysnetadapter/oplader, bortfalder garantien.
• Mens batteriet oplades, lyser batteripakkens LED rødt. Ladeprocessen er afsluttet'nar LED'en lyser gront.
• När batteriladningen er svag, blinker driftsindikatoren (8).

Laserliner

！

Det genopladelige batteri ma kun oplades med den medfolgende oplader og ma kun bruges i forbindelse med dette laserapparat. Ellers er der fare for personskade og brand.

！

Sørg for, at der ikke er ledende genstande iærheden af batterikkontakterne. Kortslutning af,this kontakter kan medføre forbrænding og brand.

！

Undlad at abne det genopladelige batteri. Fare for kortslutning.

2 Strømforsyning

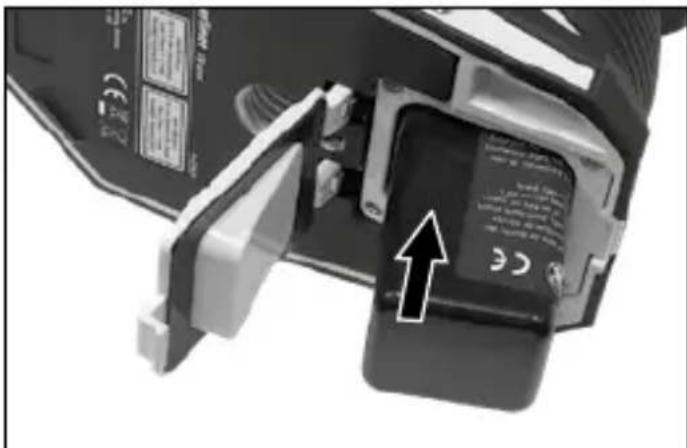

Isætning af lithium-ion-batteriet

Abn batterirummet, og isæt lithium-ion-batteriet som vist på figuren.

Drift med strømforsyning

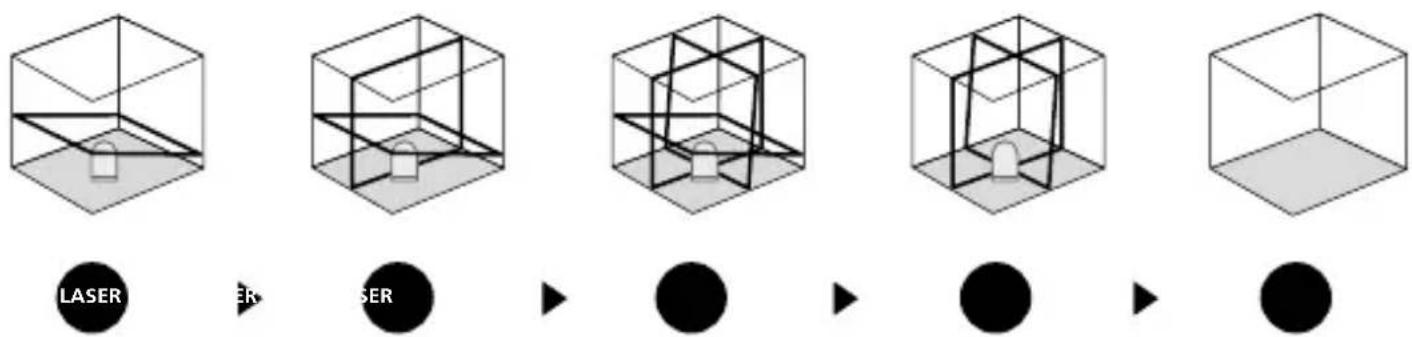

Undlad at lösne transportsikringen, stil skydekontakten (2) på "OFF". Vælg laserne via valgtasten (9). Nu kan der anlægges skæve niveauer eller hældninger. I++, indüsterer laserlinjerne sig ikke længere automatisk. Dette indikeres ved, at laserlinjerne blinker.

5 GRX Händmodtagermodus

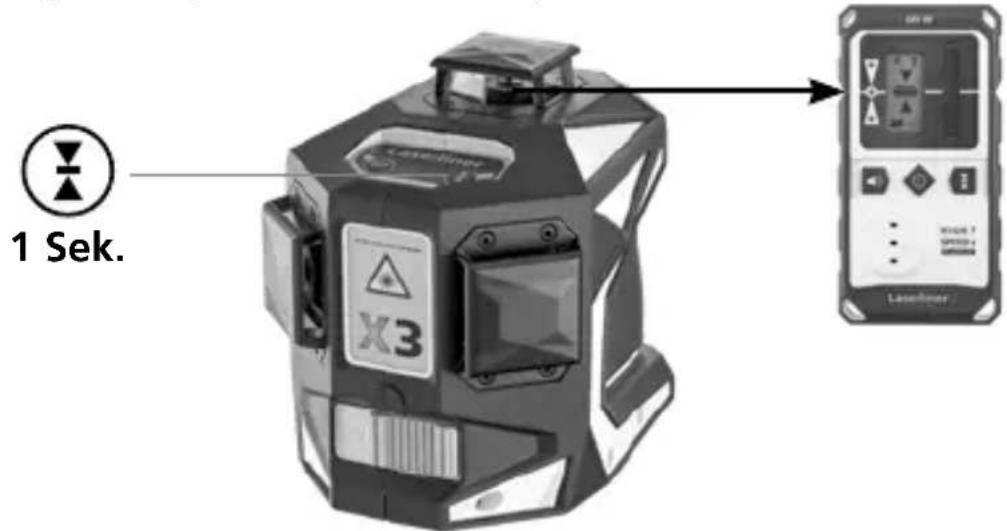

EkStraudstyr: Arbejdet med lasermodtageren GRX

Brug af laser modtager GRX (ekstraudstyr) til at udføre nivellering over store afstande, ellerningar icke længere er synlige. For at arbejde med lasermodtageren skal man sætte linjelaseren i händmodtagermodus ved at trykke på tasten 7 (händmodtagermodus tændt / slukket). Laseren linjer vil nu pulsere med hj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfangeppe pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Pga. den specielle optik til generering af en gennemgående 360^ laserlinje kan der af tekniske Årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige rækkevidder i handmodtagermodus.

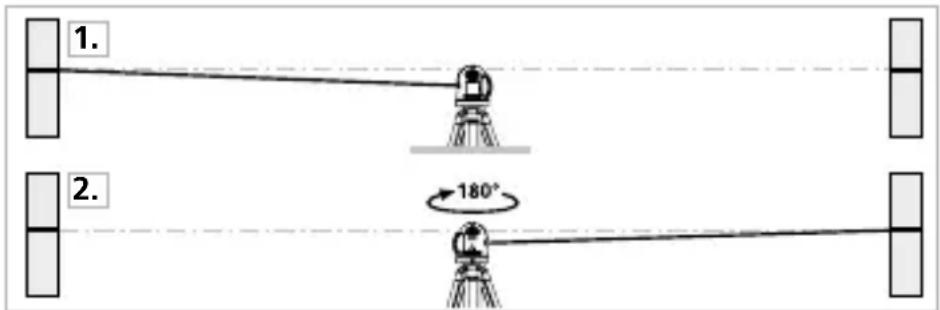

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gores med jævne mellemrum - opstilles laseren midt mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra ogænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

1. Markér laserplanet A1 på væggen.
2. Drej laseren nøjagtig 180^ og marker laserplanet A2 på den modstående væg. Da laseren er placeret nøjagtigmidt mellem de 2 vægge, vil markeringerne A1 og A2 være nøjagtig vendret overfor hinanden.

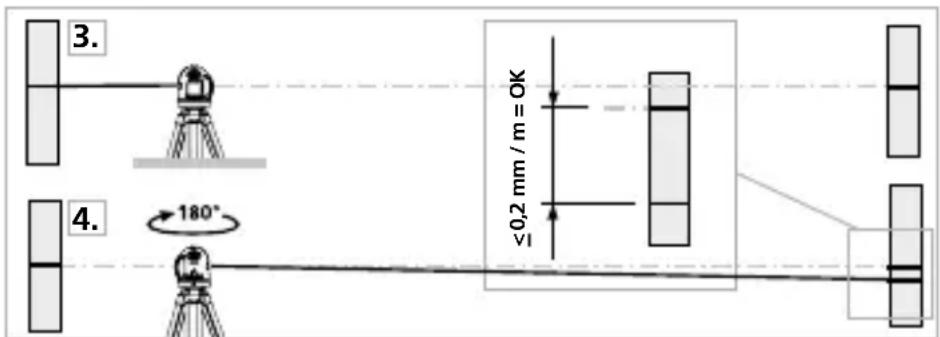

Kontrol af retvisning

1. Anbring apparatet sà tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180^ , og markér punktet A3. Forskellen mellem A2 og A3 er tolerancen.

！

Hvis A2 og A3 ligger mere end 0,2mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, säledes at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, SSE den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afviger mere end ± 1 mm fra snoren.

Kontrol af vendret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds taendes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til højre. Den vandrette streg mA ikke

afvige mere end ± 1 mm fra markeringen af krydspunktet.

Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontroller regelmæssigt - og altidør pabegyndelsen af en ny opgave laserens retvisning.

Kalibrering

Måleapparatet skal regelmæssigt kalibreres for at sikre, at maleresultaterne er nogjagtige. Vi anbefaler et kalibreringsinterval på etår.

Anmærkninger vedr. vedligeholdelse og pleje

Allekomponenterskalrengoresmeden letfugtetklud,ogmanskalundlade brug af rengorings-,skure- og oplosningsmidler.Fjernbatteripakken inden laengere opbevaringsperioder.Apparatet skal opbevaresp et rent og tortsted.

Tekniske data (Forbehold for tekniske ændringer. 22W12)
Selvnivelleringsområde	± 3°
Nøjagtighed	± 0,2 mm / m
Nivellering	automatisk
Sigtbarhed (typisk)*	vertikal: 40 m / horizontal: 60 m
Arbejdsområde med händmodtager	(afhængig af teknisk relateret lysstyrkeforskel) 60 m
Laserbølgelængde	515 nm
Laser classe	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Strømforsyning	Li-ion-batteripakke 3,7V / 4,5 Ah strømforsyning 5V/DC / 1A strømforsy- ning 5V/DC / 2A
Ladetid	ca. 6 timer
Drifttid med 3 laserniveauer med 2 laserniveauer med 1 laserniveau	ca. 3 timer ca. 5,5 timer ca. 8 timer
Arbejdsbetingelser	0°C ... 50°C, luftfugtighed maks. 80% rH, ikke-kondenserende, arbejdshøjde maks. 4000 m.o.h.
Opbevaringsbetingelser	-10°C ... 70°C, luftfugtighed maks. 80% rH
Mål (b x h x l)	140 x 125 x 103 mm
Vægt	925 g (inkl. batteripakke)

• ved maks. 300 lux

Apparatet opfylder alle pakraevede standarder for fri vareomsætning inden for EU.

Dette produit er et elapparat og skal indsamles og bortskaffes separati henhold til EF-direktivet for (brugte) elapparater.

Flere sikkerhedsanvisninger og supplerende tips på:

https://laserliner.com

！
