Type de produit	Nettoyeur haute pression professionnel
Marque	Kärcher
Modèle	HD 13184 S S Plus (HD 13/18 S Plus)
Pression de service max.	180 bars (18 MPa)
Débit max.	1300 l/h (21,67 l/min)
Puissance absorbée	9,2 kW
Alimentation électrique	230 V / 50 Hz / 3~ (triphasé)
Type de protection	IPX5
Poids (sans accessoires)	84 kg environ
Dimensions (L × l × H)	560 × 500 × 1090 mm
Capacité réservoir détergent	6 litres
Température d'eau d'alimentation max.	60 °C
Niveau de pression acoustique LpA	72 dB(A)
Niveau de puissance acoustique LWA	87 dB(A)
Type d'huile moteur	SAE 90
Quantité d'huile	1,2 litre
Fonctions principales	Nettoyage haute pression, basse pression avec détergent, régulation pression/débit
Dispositifs de sécurité	Clapet de décharge, pressostat, cran de sécurité sur pistolet
Entretien courant	Contrôle niveau d'huile, nettoyage filtre fin, vidange huile toutes les 500 h
Garantie	Selon conditions du pays de distribution

FOIRE AUX QUESTIONS - HD 13184 S S Plus Kärcher

Comment démarrer l'appareil ?

Assurez-vous que l'alimentation en eau est ouverte et que le câble secteur est branché. Réglez l'interrupteur principal sur 'I'. Le témoin vert s'allume. Enlevez la sécurité du pistolet en poussant le loquet vers l'arrière, puis ouvrez le pistolet pour démarrer le jet.

Comment régler la pression de travail ?

La pression et le débit se règlent en tournant le régulateur de pression et de quantité situé sur la lance. Tournez dans le sens + pour augmenter, dans le sens - pour diminuer.

Puis-je utiliser des détergents autres que ceux de Kärcher ?

Il est recommandé d'utiliser uniquement des détergents homologués par Kärcher pour éviter d'endommager l'appareil et l'objet à nettoyer. Respectez les consignes de dosage et de sécurité fournies avec le détergent.

Que faire si l'appareil ne monte pas en pression ?

Vérifiez que la buse est en position haute pression. Nettoyez ou remplacez la buse et le filtre fin. Purgez l'air de l'appareil. Assurez-vous que le débit d'eau d'alimentation est suffisant (min. 1400 l/h). Si le problème persiste, contactez le service après-vente.

Comment vidanger l'huile moteur ?

Coupez l'appareil et débranchez la fiche. Retirez le capot. Dévisser la vis de vidange à l'avant du logement moteur. Récupérez l'huile usée dans un bac. Revissez le bouchon, remplissez avec 1,2 litre d'huile SAE 90, puis remettez le capot. Éliminez l'huile usée dans un point de collecte.

Comment nettoyer le filtre fin ?

Mettez l'appareil hors pression et débranchez-le. Retirez le capot, dévissez le couvercle du filtre et sortez le filtre. Nettoyez-le à l'eau claire ou à l'air comprimé, puis remontez en ordre inverse. Effectuez cette opération chaque semaine.

Que faire en cas de fuite d'eau sous l'appareil ?

Jusqu'à 3 gouttes par minute sont normales. Si la fuite est plus importante, faites vérifier l'appareil par le service après-vente. Vérifiez également l'étanchéité du flexible haute pression et des raccords.

Comment ranger l'appareil pour l'hiver ?

Vidangez le réservoir de détergent et purgez l'eau restante. Pompez un antigel à base de glycol dans l'appareil en faisant tourner la pompe au maximum 1 minute. Stockez l'appareil dans un endroit à l'abri du gel.

Quelle est la durée de disponibilité de l'appareil ?

L'appareil reste en veille 30 minutes après la fermeture du pistolet. Passé ce délai, le témoin vert clignote et l'appareil s'arrête. Pour réinitialiser, mettez l'interrupteur sur '0', attendez quelques secondes, puis repassez sur 'I'.

Comment remplacer la buse haute pression par une buse basse pression ?

Mettez l'appareil hors service et actionnez le pistolet pour évacuer la pression. Poussez le cran de sécurité vers l'avant. Remplacez la buse haute pression par la buse basse pression (taille 250) fournie. Réglez ensuite le clapet de dosage du détergent sur la concentration souhaitée.

MODE D'EMPLOI HD 13184 S S Plus Kärcher

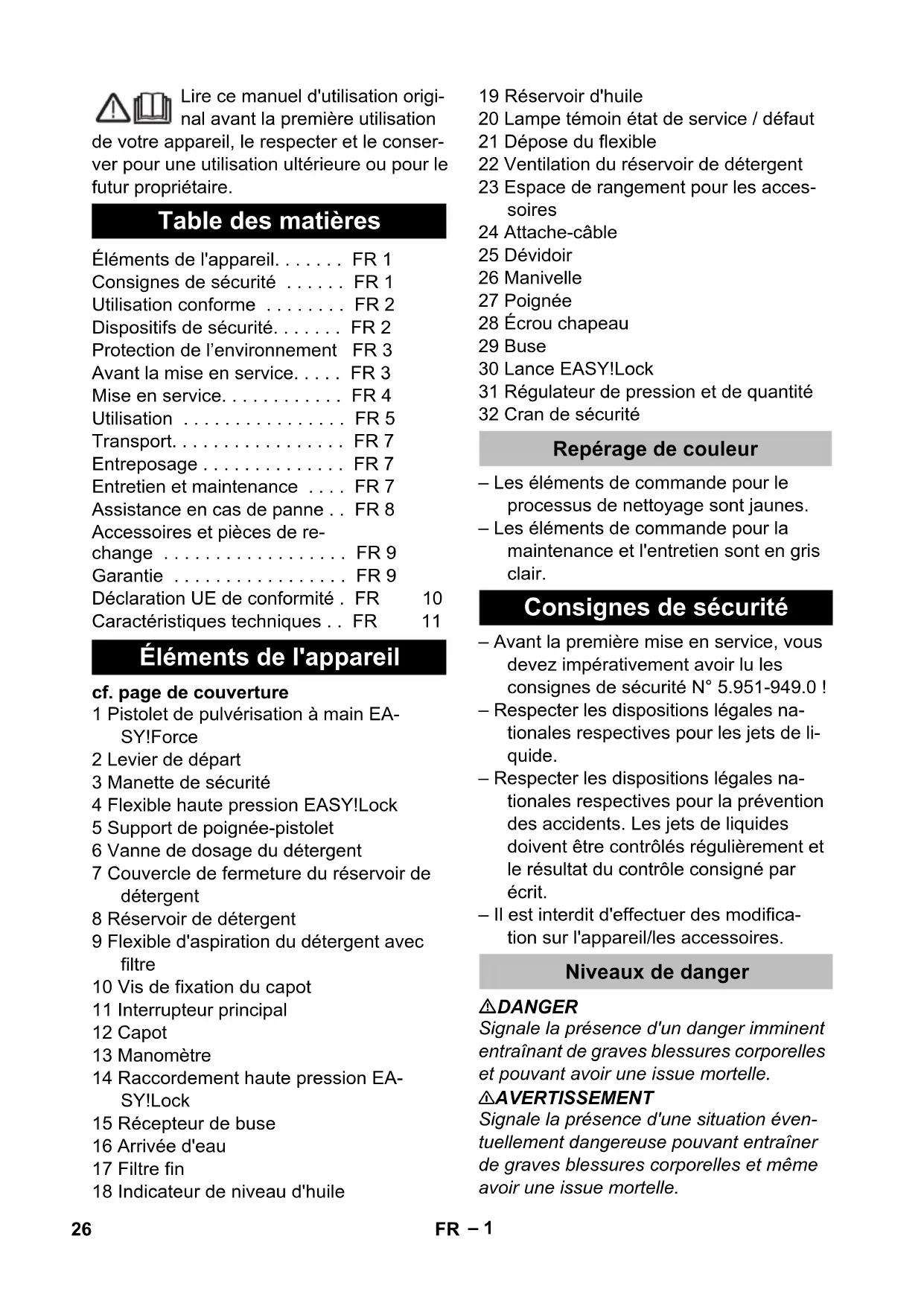

Lire ce manuel d'utilisation original avant la première utilisation

de votre appareil, le respecter et le conserver pour une utilisation ultérieure ou pour le futur propriétaire.

Table des matières

Éléments de l'appareil. . . . . .	FR 1
Consignes de sécurité . . . . .	FR 1
Utilisation conforme . . . . . .	FR 2
Dispositifs de sécurité. . . . . .	FR 2
Protection de l'environnement	FR 3
Avant la mise en service. . . .	FR 3
Mise en service. . . . . . . .	FR 4
Utilisation . . . . . . . . .	FR 5
Transport. . . . . . . . . .	FR 7
Entreposage . . . . . . . . .	FR 7
Entretien et maintenance . . .	FR 7
Assistance en cas de panne . .	FR 8
Accessoires et pièces de re-change . . . . . . . . .	FR 9
Garantie . . . . . . . . .	FR 9
Déclaration UE de conformité .	FR 10
Caractéristiques techniques . .	FR 11

Éléments de l'appareil

cf. page de couverture

1 Pistolet de pulvérisation à main EA-SY!Force
2 Levier de départ
3 Manette de sécurité
4 Flexible haute pression EASY!Lock
5 Support de poignée-pistolet
6 Vanne de dosage du détergent
7 Couvercle de fermeture du réservoir de détergent
8 Réservoir de détergent
9 Flexible d'aspiration du détergent avec filtre
10 Vis de fixation du capot
11 Interrupteur principal
12 Capot
13 Manomètre
14 Raccordement haute pression EA-SY!Lock
15 Récepteur de buse
16 Arrivée d'eau
17 Filtre fin
18 Indicateur de niveau d'huile

19 Réservoir d'huile
20 Lampe témoin état de service / défaut
21 Dépose du flexible
22 Ventilation du réservoir de détergent
23 Espace de rangement pour les accessoires
24 Attache-câble
25 Dévidoir
26 Manivelle
27 Poignée
28 Écrou chapeau
29 Buse
30 Lance EASY!Lock
31 Régulateur de pression et de quantité
32 Cran de sécurité

Repérage de couleur

• Les éléments de commande pour le processus de nettoyage sont jaunes.
• Les éléments de commande pour la maintenance et l'entretien sont en gris clair.

Consignes de sécurité

• Avant la première mise en service, vous devez impérativement avoir lu les consignes de sécurité N° 5.951-949.0 !
• Respecter les dispositions légales nationales respectives pour les jets de liquide.
• Respecter les dispositions légales nationales respectives pour la prévention des accidents. Les jets de liquides doivent être contrôlés régulièrement et le résultat du contrôle consigné par écrit.
  – Il est interdit d'effectuer des modification sur l'appareil/les accessoires.

Niveaux de danger

⚠️DANGER

Signale la présence d'un danger imminent entraînant de graves blessures corporelles et pouvant avoir une issue mortelle.

⚠AVERTISSEMENT

Signale la présence d'une situation éventuellement dangereuse pouvant entraîner de graves blessures corporelles et même avoir une issue mortelle.

⚠ PRÉCAUTION

Remarque relative à une situation potentiellement dangereuse pouvant entraîner des blessures légères.

ATTENTION

Remarque relative à une situation éventuellement dangereuse pouvant entraîner des dommages matériels.

Symboles sur l'appareil

Une utilisation incorrecte des jets haute pression peut présenter des dangers. Le jet ne doit pas être dirigé sur des personnes, animaux, installations électriques actives ni sur l'appareil lui-même.

Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur de système sur le réseau d'eau potable. Utiliser un séparateur de système approprié de la société KÄRCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

⚠ PRÉCAUTION

Toujours connecter le séparateur de système à l'alimentation en eau, et jamais directement à l'appareil.

Utilisation conforme

Utiliser exclusivement ce nettoyeur haute pression

• pour nettoyer au jet basse pression et avec du détergent (par exemple pour le nettoyage de machines, véhicules, bâtiments, outils),
• pour nettoyer au jet haute pression sans détergent (par ex. nettoyage de façades, de terrasses, d'appareils de jardinage).

Pour des salissures tenaces nos recommandons le fraiseur de saleté comme accessoire en option.

Exigences à la qualité d'eau :

ATTENTION

Utiliser uniquement de l'eau propre comme fluide haute pression. Des saletés entraînent une usure prématurée ou des dépôts dans l'appareil.

Si de l'eau de recyclage est utilisée, les valeurs limites suivantes ne doivent pas être dépassées.

Valeur de pH 6,5...9,5
conductivité électrique * Conductivité de l'eau du robinet +1200 μS/cm
substances qui se déposent **	< 0,5 mg/l
substances qui peuvent être filtrées ***	< 50 mg/l
Hydrocarbures < 20 mg/l
Chlorure < 300 mg/l
Sulfate < 240 mg/l
calcium < 200 mg/l
Dureté globale < 28 °dH	< 50 °TH< 500 ppm (mg CaCO_3 /l)
Fer < 0,5 mg/l
Manganèse < 0,05 mg/l
Cuivre < 2 mg/l
Chlore actif < 0,3 mg/l
exempt de mauvaises odeurs
* Total maximal 2000 μS/cm** Volume d'essai 1 l, temps de dépose 30 min*** pas de substance abrasive

Dispositifs de sécurité

Les dispositifs de sécurité ont pour but de protéger l'utilisateur et ils ne doivent donc jamais être désactivés ni évités.

Clapet de décharge avec pressostat

En cas de réduction de la quantité d'eau avec le réglage de pression/quantité, la clapet de décharge s'ouvre et une partie de l'eau est évacuée vers le côté aspiration de la pompe.

Si vous relâchez la gâchette du pistolet manuel, la pompe est coupée par un pressostat, le jet haute pression est arrêté. Si vous tirez sur la gâchette, la pompe est remise en service.

Le clapet de dérivation et l'interrupteur de pression sont réglé et plombé par l'usine. Seul le service après-vente est autorisé à effectuer le réglage.

Protection de l'environnement

	Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.
	Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Il est interdit de jeter les batteries, l'huile et les substances similaires dans l'environnement. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les appareils hors d'usage.

Les appareils électriques et électroniques renferment souvent des composants qui peuvent représenter un danger potentiel pour l'intégrité physique et l'environnement s'ils sont mal utilisés ou éliminés. Ces composants sont pourtant nécessaires au bon fonctionnement de l'appareil. Les appareils qui présentent ce symbole ne doivent pas être jetés avec les déchets ménagers.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Avant la mise en service

Déballage

• Vérifier le contenu du paquet lors de l'ouverture de l'emballage.
• Contactez immédiatement le revendeur en cas d'avarie de transport.

Contrôle du niveau d'huile

→ Affichage du niveau d'huile avec l'appareil à l'arrêt. Le niveau d'huile doit reposer au-dessus des deux indicateurs.

Activer la purge du carter d'huile

→ Dévisser la vis de fixation du capot et retirer celui-ci.
→ Couper la pointe du couvercle du réservoir d'huile.
→ Fixer le capot.

Monter la poignée pistolet, la lance et la buse

Remarque : Le système EASY!Lock relie les composants au moyen d'un filetage rapide et fiable avec une seule rotation.

→ Brancher la buse haute pression au tube d'acier.
→ Monter l'écrou-raccord et le serrer à la main (EASY!Lock).
→ Relier le tube d'acier au pistolet à main et serrer à la main (EASY!Lock).

Montage des accessoires

Pour les appareils sans dévidoir :

→ Relier le flexible haute pression au pistolet à main et au flexible haute pression de l'appareil et serrer à la main (EASY!Lock).
→ Enclencher le support de câble dans l'alésage latéral sur la poignée.

Pour les appareils avec dévidoir :

→ Enficher en enclencher la manivelle dans l'arbre de dévidoir.
→ Avant d'enrouler le flexible haute pression, veiller à le placer de manière tendue.
→ Enrouler uniformément le flexible haute pression sur le dévidoir en tournant la manivelle. Choisir le sens de rotation de telle sorte que le flexible haute pression ne soit pas plié.
→ Relier le flexible haute pression au pistolet à main et serrer à la main (EA-SY!Lock).

Mise en service

⚠AVERTISSEMENT

Risque de blessure ! L'appareil, les accessoires, les conduites et les raccords doivent être dans un parfait état. Ne pas utiliser l'appareil si son état n'est pas irréprochable.

Branchement électrique

△DANGER

Risque d'électrocution.

• L'appareil doit impérativement être raccordé au réseau électrique avec une fiche. Une connexion au secteur ne pouvant pas être coupée est interdite. La fiche électrique sert à la séparation du secteur.
• Branchement de l'appareil uniquement à du courant alternatif.

• Protection minimale par fusible de la prise de courant (voir les données techniques)

• L'impédance de réseau maximale admissible au niveau du point de raccordement ne doit en aucun cas être dépassée (voir Caractéristiques techniques). En cas de doute concernant l'impédance de réseau présente sur votre point de raccordement, veuillez vous adresser à l'entreprise responsable de votre alimentation énergétique.

• Utiliser un câble de prolongation avec une section suffisante (voir "Caractéristiques techniques") et le dérouler complètement de l'enrouleur.

Données de raccordement, voir plaque signalétique / caractéristiques techniques

→ Dérouler le câble secteur et le poser sur le sol.
→ Brancher la fiche secteur dans une prise de courant.

Arrivée d'eau

Raccordement à la conduite d'eau

⚠AVERTISSEMENT

Respecter les prescriptions de votre société distributrice en eau.

Selon les directives en vigueur, l'appareil ne doit jamais être exploité sans séparateur de système sur le réseau d'eau potable. Utiliser un sé- parateur de système approprié de la société KÄRCHER ou en alternative un séparateur système selon EN 12729 type BA.

L'eau qui s'est écoulée à travers un séparateur système est classifiée comme non potable.

Pour les valeurs de raccordement, se reporter à la section Caractéristiques techniques.

→ Raccorder la conduite d'alimentation (longueur minimale 7,5 m, diamètre minimum 1") au raccord d'arrivée d'eau de l'appareil et à l'alimentation en eau (ex. un robinet).

Remarque :

La conduite d'alimentation n'est pas comprise dans la livraison.

→ Ouvrir l'alimentation d'eau.

Aspiration d'eau depuis des réservoirs ouverts

→ Visser le flexible d'aspiration avec le filtre (n° de commande 4.440-238.0) sur la prise d'eau.
→ Purge d'air de l'appareil : Dévisser l'injecteur. Laisser l'appareil en route jusqu'à l'eau sorte sans faire de bulles.
→ Arrêter l'appareil et dévisser de nouveau l'injecteur.

Utilisation

⚠️DANGER

Risque de blessure ! Ne jamais utiliser l'appareil si la lance n'est pas montée. Contrôler avant chaque utilisation la bonne fixation de la lance. Le raccord vissé de la lance doit être serré à la main.

Risque d'explosion !

Ne pas pulvériser de liquides inflammables. Si l'appareil est utilisé dans des zones de danger (par exemple des stations essence), il faut tenir compte des consignes de sécurité correspondantes.

Risque de blessure ! Pendant le travail, re- tenir la poignée pistolet et la lance des deux mains.

Risque de blessure ! Lors du fonctionnement, ne pas coincer le levier de départ et le levier de sécurité.

Risque de blessure ! En cas de levier de sécurité défectueux, se rendre au service après-vente.

Risque de blessure dû au jet d'eau sous haute pression. Pousser, avant tout travail sur l'appareil, le cran de sécurité du pistolet manuel vers l'avant.

⚠ PRÉCAUTION

Nettoyer les moteurs uniquement à des endroits équipés des séparateurs d'huile nécessaires (protection de l'environnement).

Ouvrir/fermer le pistolet de pulvérisation à main

→ Ouvrir le pistolet de pulvérisation à main : Actionner le levier de sécurité et le levier de départ.
→ Fermer le pistolet de pulvérisation à main. Relâcher le levier de sécurité et le levier de départ.

Fonctionnement à haute pression

Remarque :

L'appareil est équipé d'un pressostat. Le moteur ne tourne que lorsque le pistolet manuel est ouvert.

→ Dérouler complètement le flexible haute pression de l'enrouleur.
→ Régler l'interrupteur principal sur "l". Le témoin de contrôle s'allume (vert).
→ Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière.
→ Ouvrir le pistolet manuel.

⚠️DANGER

Lors du réglage de la régulation de quantité/de pression, veiller que le raccord vissé de la lance ne se desserre pas.

→ Régler (+/-) la pression de service et le débit en tournant (en continu) le dispositif régulateur de pression et de quantité.

Remarque :

Avec les débits réduits, la chaleur émise par le moteur assure un réchauffement de l'eau d'env. 15° C.

Fonctionnement avec détergent

⚠AVERTISSEMENT

Des détergents non appropriés peuvent endommager l'appareil et l'objet à nettoyer. N'utiliser que des détergents homologués par Kärcher. Respecter les consignes et recommandations de dosage jointes aux détergents. Protéger l'environnement en utilisant les détergents avec parcimonie.

Respecter les consignes de sécurité mentionnées sur les détergents.

Des détergents de Kärcher garantissent un travail sans défauts. Veuillez-vous conseiller ou demander notre catalogue ou notre bulletins d'information sur des produits de nettoyage.

→ Remplir le réservoir de détergent.

⚠️DANGER

Risque de blessure ! Mettre l'appareil hors service et actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression avant de procéder au remplacement de la buse.

→ Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant.
→ Remplacer la buse haute pression par la buse basse pression (taille 250, accessoires).
→ Régler le clapet de dosage du détergent sur la concentration souhaitée.

Concentration du détergent [%] (avec le débit max.)

Réglage de la sou-pape de dosage	1	3	5	7
Concentration de détergent [%](avec le débit max.)	0,5 2,	5 5,0	7,0

Méthode de nettoyage conseillée

→ Pulvériser le détergent sur la surface sèche et laisser agir sans toutefois le laisser sécher complètement.
→ Ôter les salissures décollées à l'aide du jet haute pression.
→ Après utilisation, plonger le filtre dans de l'eau claire. Tourner la valve de dosage sur la concentration en détergent la plus élevée. Démarrer l'appareil et rincer à l'eau claire pendant une minute.

Interrompre le fonctionnement

→ Fermer la poignée-pistolet. L'appareil se coupe automatiquement.
→ Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant.

Après une interruption :

→ Enlever la sécurité du pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'arrière.
→ Ouvrir le pistolet manuel. L'appareil démarre de nouveau.

Durée de disponibilité

L'appareil démarre avec l'ouverture de la poignée pistolet pendant la période de disponibilité. Le témoin de contrôle s'allume en vert.

Si la poignée pistolet reste fermée pendant 30 minutes, la période de disponibilité s'arrête. La lampe témoin clignote en vert.

Réinitialiser la durée de disponibilité

→ Mettre l'interrupteur principal sur "0".
→ Attendre quelques secondes.
→ Régler l'interrupteur principal sur "l".
L'appareil peut être basculé en fonctionnement continu par le service après-vente.

Mise hors service de l'appareil

→ Couper l'alimentation en eau.
→ Ouvrir le pistolet manuel.
→ Activer la pompe à l'aide de l'interrupteur principal et laisser tourner 5 à 10 secondes.
→ Fermer la poignée-pistolet.
→ Positionner l'interrupteur sur '0/OFF'.
→ En veillant à avoir les mains bien sèches, débrancher la fiche secteur.
→ Déconnecter l'arrivée d'eau.
→ Actionner la poignée-pistolet jusqu'à ce que l'appareil soit hors pression.
→ Sécuriser le pistolet de pulvérisation à main en poussant le loquet de sécurité vers l'avant.

⚠️DANGER

Risque de brûlure provoquée par l'eau chaude. lorsque l'appareil est hors service, l'eau résiduelle contenue peut se réchauffer. Lors de l'enlèvement du tuyau de l'arrivée d'eau, l'eau réchauffée peut être projetée et provoquer des ébouillantements. Retirer tout d'abord le tuyau lorsque l'appareil a refroidi.

Ranger l'appareil

→ Enficher la poignée-pistolet dans le support.
→ Enrouler le flexible haute pression et l'accrocher sur la dépose du flexible. ou
Enrouler le flexible haute pression sur le dévidoir. Enfoncer la poignée de la manivelle pour bloquer le dévidoir.
→ Enrouler le câble d'alimentation autour de l'attache-câbles.

Protection antigel

ATTENTION

Le gel peut endommager l'appareil si l'eau n'a pas été intégralement vidée.

Conserver l'appareil dans un lieu à l'abri du gel.

Si un entreposage à l'abri du gel n'est pas possible :

→ Vidanger le réservoir de détergent (voir "Maintenance et entretien/si nécessaire").
→Purger l'eau.
→ Pomper produit antigel d'usage par l'appareil.

Remarque :

utiliser un produit antigel courant pour automobile à base de glycol.

Respecter les consignes d'utilisation du fabricant du produit antigel.

→ Faire tourner l'appareil au max. 1 minute jusqu'à ce que la pompe et les conduites soient entièrement vides.

Transport

⚠ PRÉCAUTION

Risque de blessure et d'endommagement! Respecter le poids de l'appareil lors du transport.

ATTENTION

Protéger le levier de départ contre tout endommagement lors de son transport.

→ Pour transporter l'appareil sur de plus longues distances, le tirer derrière soi au moyen du manche de poussée.
→ Vidanger le réservoir de détergent avant un transport en position allongée.
→ Sécuriser l'appareil contre les glissements ou les basculements selon les directives en vigueur lors du transport dans des véhicules.

Entreposage

⚠ PRÉCAUTION

Risque de blessure et d'endommagement ! Prendre en compte le poids de l'appareil à l'entreposage.

Cet appareil doit uniquement être entreposé en intérieur.

Entretien et maintenance

⚠️DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil. Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.

Remarque :

L'huile usagée doit impérativement être éliminée auprès d'un point de collecte prévu à cet effet. Y apporter l'huile usagée. L'huile usagée est polluante. Toute élimination incorrecte est passible d'une amende.

Inspection de sécurité/Contrat d'entretien

Vous pouvez accorder avec votre commerçant une inspection de sécurité régulière ou passer un contrat d'entretien. Conseillez-vous.

Avant chaque mise en service

→ Contrôler que le câble d'alimentation n'est pas endommagé (risque de choc électrique), faire remplacer immédiatement tout câble d'alimentation endommagé par un service après-vente autorisé/un électricien spécialisé.
→ Vérifier le tuyau à haute pression s'il est endommagé (danger d'éclatement). Un flexible haute pression endommagé doit immédiatement être remplacé.
→ Vérifier l'étanchéité de l'appareil (pompe). 3 gouttes d'eau par minute sont admissibles et peuvent s'écoulent au côté inférieure de l'appareil. En cas de non étanchéité plus forte, adressez-vous au Centre de Service Après-vente.

Hebdomadairement

→ Vérifier le niveau d'huile Si l'huile est laiteux (eau dans l'huile), adressez-vous immédiatement au Centre de Service Après-vente.

→ Nettoyer le filtre fin. Mettre l'appareil hors pression. Dévisser la vis de fixation du capot et retirer celui-ci.

Dévisser le couvercle et le filtre.

Nettoyer le filtre à l'eau propre ou à l'air comprimé.

Remonter en suivant les étapes dans l'ordre inverse.

→ Nettoyer le filtre situé sur le tuyau d'aspiration de détergent.

Toutes les 500 heures de service, au moins une fois par an

→ Faire effectuer la maintenance de l'appareil par le service après-vente.

→ Remplacer l'huile.

Vidange d'huile

Remarque :

Quantités et sortes d'huiles, voir les "Caractéristiques techniques".

→ Dévisser la vis de fixation du capot et retirer celui-ci.

→ Dévisser la vis de vidange à l'avant sur le logement moteur.

→ Vider l'huile dans la cuvette de récupération.

→ Visser le bouchon de vidange d'huile.

→ Remplir lentement la nouvelle huile ; les bulles d'air doivent s'échapper.

→ Apporter le couvercle du réservoir d'huile.

→ Fixer le capot.

Si nécessaire

→ Vider et nettoyer le réservoir de détergent.

Tirer le couvercle de fermeture pour le réservoir de détergent avec le tuyau d'aspiration.

Disposer l'appareil sur le côté arrière.

Vider et nettoyer le réservoir de détergent.

Assistance en cas de panne

⚠️DANGER

Risque de blessure et de choc électrique par un démarrage inopiné de l'appareil.

- Avant d'effectuer des travaux sur l'appareil, couper l'interrupteur principal et débrancher la fiche secteur.

- Seul le service après-vente autorisé est habilité à contrôler et réparer les composants électriques.

- S'il se produit des défauts qui ne sont pas répertoriés dans ce chapitre, en cas de doute ou si cela est explicitement indiqué, s'adresser à un service après-vente autorisé.

Lampe témoin

La lampe témoin affiche les états de service (vert) et les défauts (rouge).

Retourner:

→ Mettre l'interrupteur principal sur "0".
→ Attendre quelques secondes.
→ Régler l'interrupteur principal sur "l".

Indicateur de l'état de service

– Lumière permanente verte: L'appareil est en service.
- 1 clignotement vert : La disponibilité opérationnelle expire après 30 minutes. L'appareil s'arrêt après 30 minutes de fonctionnement permanent (sécurité en cas de tuyau à haute pression éclaté).

Affichage des défauts

• 1 clignotement rouge : Le côté à haute pression fuit. Vérifier le tuyau à haute pression, les raccords pour tuyau et la poignée-pistolet à l'étanchéité.
• 2 clignotement rouge : Moteur trop chaud. Mettre l'interrupteur principal sur "0". Laisser refroidir l'appareil. Régler l'interrupteur principal sur "l".
• 3 clignotement rouge : Défaut dans l'alimentation électrique. Vérifier l'alimentation électrique et les fusibles.
• 4 clignotement rouge : Le courant absorbé est trop grand. Adresser au Centre de Service Après- vente.

L'appareil ne fonctionne pas

→ La durée de disponibilité est expire. La lampe témoin clignote en vert. Arrêter et redémarrer le sectionneur général.
→ Contrôler que le câble de raccordement n'est pas endommagé.
→ En cas de défaut électrique, consulter le service après-vente.

L'appareil ne monte pas en pression

→ Placer l'injecteur sur la position "Haute pression".
→ Nettoyer/échanger l'injecteur.
→ Nettoyer le filtre fin, le remplacer si nécessaire.
→ Purger l'air de l'appareil (voir "Mise en service").
→ Contrôler le débit de l'alimentation en eau (voir la section Caractéristiques techniques).
→ Vérifier toutes les conduites d'alimentation vers la pompe.
→ Si nécessaire, visiter le service après-vente.

La pompe fuit

3 gouttes d'eau par minute sont admissibles et peuvent s'écoulent au côté inférieure de l'appareil. En cas de non étanchéité plus forte, adressez-vous au Centre de Service Après-vente.

→ En cas de fuite plus importante, faire vérifier l'appareil par le service après-vente.

La pompe frappe

→ Vérifier les conduites d'aspiration de l'eau et de détergent par rapport à une perte d'étanchéité.
→ Purger l'air de l'appareil (voir "Mise en service").
→ Nettoyer le filtre fin.
→ Si nécessaire, visiter le service après-vente.

Le détergent n'est pas aspirée

→ Remplacer la buse haute pression par la buse basse pression jointe.
→ Vérifier/nettoyer le flexible d'aspiration du détergent avec filtre.
→ Nettoyer/échanger la clapet de retenue à la butée du flexible d'aspiration du détergent.
→ Ouvrir ou vérifier/nettoyer le doseur du détergent.

→ Nettoyer l'alésage de ventilation du réservoir de détergent dans le logement.
→ Si nécessaire, visiter le service après-vente.

Accessoires et pièces de rechange

N'utiliser que des accessoires et pièces de rechange d'origine, ils garantissent le bon fonctionnement de l'appareil.

Vous trouverez des informations relatives aux accessoires et pièces de rechange sur www.kaercher.com.

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Les éventuelles pannes sur l'appareil sont réparées gratuitement dans le délai de validité de la garantie, dans la mesure où celles-ci relèvent d'un défaut matériel ou d'un vice de fabrication. En cas de recours en garantie, adressez-vous à votre revendeur ou au service après-vente agréé le plus proche munis de votre preuve d'achat.

Déclaration UE de conformité

Nous certifions par la présente que la machine spécifiée ci-après répond de par sa conception et son type de construction ainsi que de par la version que nous avons mise sur le marché aux prescriptions fondamentales stipulées en matière de sécurité et d'hygiène par les directives européennes en vigueur. Toute modification apportée à la machine sans notre accord rend cette déclaration invalide.

Produit : Nettoyeur haute pression

Type : 1.286-xxx

Type : 1.292-xxx

Type : 1.441-xxx

Directives européennes en vigueur :

Normes harmonisées appliquées :

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-3-11:2000

EN 62233: 2008

Procédures d'évaluation de la conformité

2000/14/CE: Annexe V

Niveau de puissance acoustique dB(A)

Mesuré: 85

Garanti: 87

Les signataires agissent sous ordre et avec le pouvoir de la direction.

H. Jenner

Responsable de la documentation :

S. Reiser

Alfred Kärcher SE & Co. KG

Caractéristiques techniques

		HD 10/25 SHD 10/25 S PlusHD 10/25 SX Plus		HD 13/18 S PlusHD 13/18 SX Plus
Raccordement au secteur
Tension V 400/420 230 400 230
Type de courant Hz 3~ 50
Puissance de raccordement kW 9,2 8,8 9	2
Protection (à action retardée, carat. C) A	16 25 16 25
Type de protection		IPX5
Impédance du circuit maximale admissible	Ohms	(0,145+j0,090)
Rallonge 10 m	mm2	2,5
Rallonge 30 m	mm2	4	-	4	-
Arrivée d'eau
Température d'alimentation (max.)	°C	60
Débit d'alimentation (min.)	l/h (l/min)	1200 (20)		1400 (23,3)
Hauteur d'aspiration à partir du réservoir ouvert (20 °C)	m	0,5
Pression d'alimentation (max.)	MPa (bars)	1 (10)
Performances
Pression de service de l'eau (avec buse standard)	MPa (bars)	3...25(30...250)	3...23(30...230)	3...18 (30...180)
Taille de la buse standard		047 050		080
Pression de service max.	MPa (bars)	27,5(275)	25,3(253)	19,8 (198)
Débit	l/h (l/min)	500...1000(8,3...16,67)		650...1300(8,3...21,67)
Aspiration de détergent	l/h (l/min)	0...80 (0...1,3)
Force de réaction max. de la poignée-pistolet	N	62		68
Valeurs déterminées selon EN 60335-2-79
Valeur de vibrations bras-main
Poignée-pistolet	m/s2	<2,5
Lance	m/s2	<2,5
Incertitude K	m/s2	0,3
Niveau de pression acoustique LpA	dB(A)	72
Incertitude KpA	dB(A)	2
Niveau de pression acoustique LWA+ incertitude KWA	dB(A)	87
Carburants
Quantité d'huile	I	1,2
Types d'huile		SAE 90
Dimensions et poids
Longueur	mm 560
Largeur	mm 500
Hauteur mm	1090
Poids sans accessoire (SX)	kg	*	**	84 (84,5)
Contenu du réservoir de détergent.	I	6
* 1.286-902.0: 75,5 kg; 1.286-903.0: 75,7 kg; 1.286-913.0: 69,1 kg; 1.286-927: 82,5 kg** 1.286-914.0: 77,5 kg; 1.286-928.0: 86 kg
