EMDIN02 - Multimètre VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur d'énergie électrique monophasé sur rail DIN
Marque	Velleman
Modèle	EMDIN02
Dimensions (approx.)	2 modules DIN (36 x 90 x 60 mm)
Poids (approx.)	100 g
Alimentation	230 V AC, 50/60 Hz
Courant nominal / maximal	5 A (Ib) / 80 A (Imax)
Précision	Classe 1.0 (IEC 62053-21)
Affichage	LCD 5+1 chiffres, 99999.99 kWh max
Consommation propre	≤ 0.4 W / 8 VA
Sortie d'impulsion	1000 imp/kWh, 12-27 V, 27 mA, largeur 90 ms
Indicateur LED	1 clignotement par impulsion
Plage de température	-20 °C à 65 °C
Altitude de service	2000 m max
Catégorie de surtension	III
Classe de protection	Classe II (double isolation)
Usage	Intérieur uniquement
Montage	Sur rail DIN (35 mm)
Réinitialisation	Par œil infrarouge (maintenir 3-12 s)
Connexions	Bornes 20-21 : sortie impulsions ; 23-24 : non utilisées
Entretien	Nettoyer avec un chiffon sec ; confier l'installation et l'entretien à un technicien qualifié
Sécurité	Respecter les consignes de sécurité ; convient aux enfants >8 ans sous supervision
Pièces détachées / réparabilité	Confier toute réparation à un technicien qualifié ; utiliser uniquement des accessoires d'origine
Garantie	24 mois (grand public) ; 6 mois (usage professionnel)

FOIRE AUX QUESTIONS - EMDIN02 VELLEMAN

Comment installer le compteur EMDIN02 ?

Installez le compteur sur un rail DIN standard (35 mm). Connectez les fils selon le schéma fourni en page 1 de la notice. Respectez la tension nominale de 230 V AC et le courant maximal de 80 A. Confiez l'installation à un technicien qualifié.

Comment réinitialiser le compteur ?

Maintenez votre doigt sur l'œil infrarouge (RESET) pendant 3 à 12 secondes. La rangée supérieure se remet à zéro ; la rangée inférieure conserve le total cumulé.

Que signifie l'affichage à deux rangées ?

La rangée supérieure affiche la consommation partielle (remise à zéro possible). La rangée inférieure affiche le total général en kWh, non remis à zéro.

Quelle est la tension et le courant de fonctionnement ?

Tension nominale : 230 V AC (50/60 Hz). Courant de base (Ib) : 5 A ; courant maximal (Imax) : 80 A. La mesure la plus précise s'effectue à 5 A.

Comment interpréter la sortie d'impulsion ?

La sortie d'impulsion délivre 1000 impulsions par kWh. Tension de sortie : 12 à 27 V, courant max 27 mA, largeur d'impulsion 90 ms. Une LED clignote à chaque impulsion.

Puis-je utiliser ce compteur pour du triphasé ?

Non, ce compteur est monophasé uniquement. Il mesure l'énergie active sur un réseau 230 V AC entre phase et neutre.

Quel est le degré de précision de ce compteur ?

Le compteur est de classe 1.0 selon la norme IEC 62053-21. Il offre une précision de ±1 % pour les mesures de puissance active.

Quelle est la consommation propre du compteur ?

La consommation propre est très faible : ≤ 0.4 W (8 VA). Cela permet une utilisation sans impact significatif sur la facture d'électricité.

Comment nettoyer et entretenir le compteur ?

Nettoyez l'appareil avec un chiffon sec et non abrasif. Ne pas utiliser de liquides. L'entretien doit être effectué par un technicien qualifié. Ne pas ouvrir le boîtier.

Que faire en cas de dysfonctionnement ?

Vérifiez les connexions et le câblage. Si le problème persiste, contactez votre revendeur. Toute réparation doit être réalisée par un professionnel agréé. La garantie couvre les vices de fabrication (24 mois pour usage domestique).

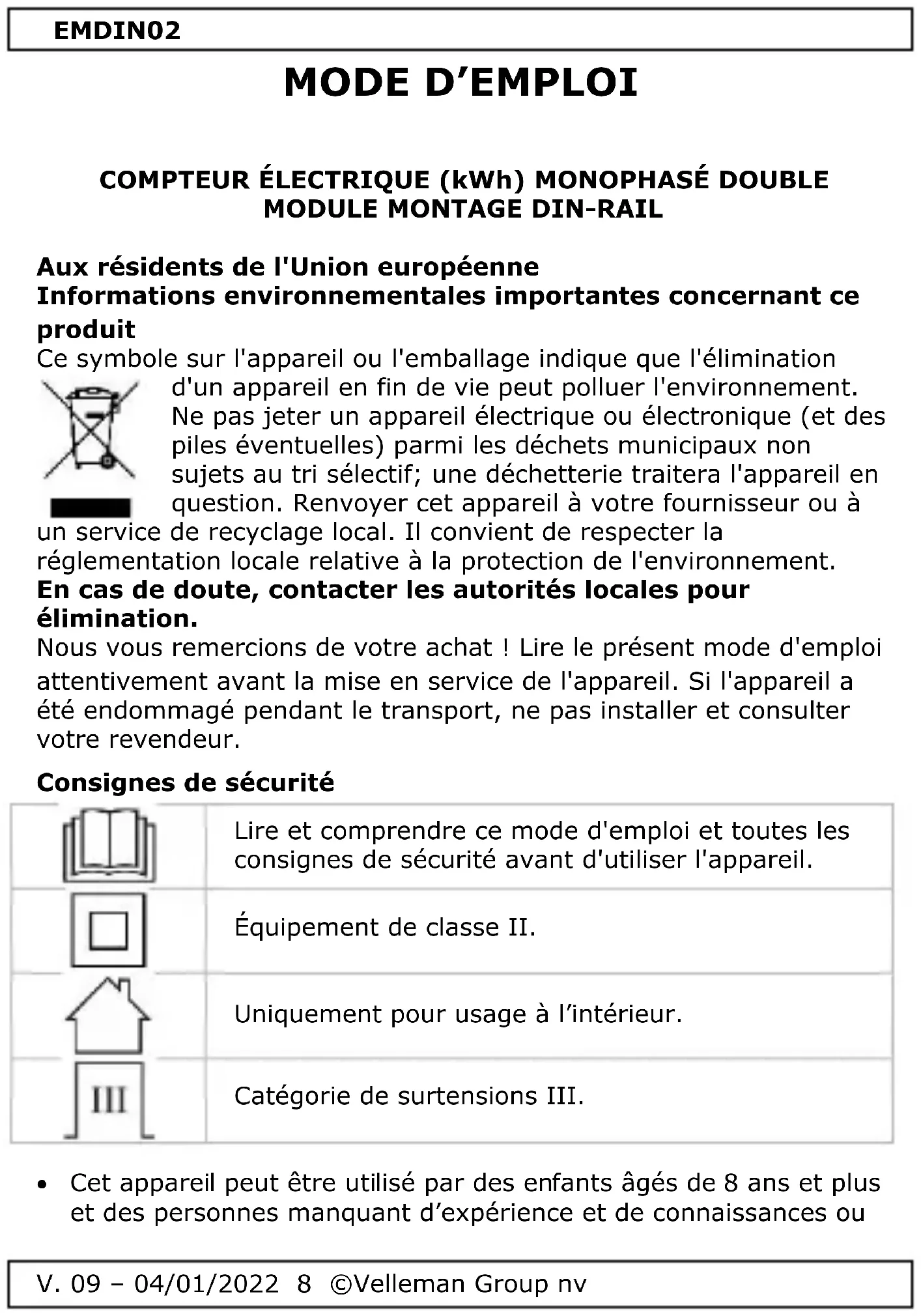

MODE D'EMPLOI EMDIN02 VELLEMAN
