Producttype	Enkelfasige elektrische energiemeter voor DIN-rail
Merk	Velleman
Model	EMDIN02
Afmetingen (ong.)	2 DIN-modules (36 x 90 x 60 mm)
Gewicht (ong.)	100 g
Voeding	230 V AC, 50/60 Hz
Nominale / maximale stroom	5 A (Ib) / 80 A (Imax)
Nauwkeurigheid	Klasse 1.0 (IEC 62053-21)
Display	LCD 5+1 cijfers, max. 99999.99 kWh
Eigen verbruik	≤ 0,4 W / 8 VA
Impulsuitgang	1000 imp/kWh, 12-27 V, 27 mA, pulsbreedte 90 ms
LED-indicator	1 knipper per impuls
Temperatuurbereik	-20 °C tot 65 °C
Bedrijfshoogte	max. 2000 m
Overspanningscategorie	III
Beschermingsklasse	Klasse II (dubbele isolatie)
Gebruik	Alleen binnenshuis
Montage	Op DIN-rail (35 mm)
Reset	Via infraroodoog (3-12 s ingedrukt houden)
Aansluitingen	Klemmen 20-21: impulsuitgang; 23-24: niet gebruikt
Onderhoud	Reinigen met een droge doek; installatie en onderhoud overlaten aan een gekwalificeerde technicus
Veiligheid	Neem de veiligheidsinstructies in acht; geschikt voor kinderen >8 jaar onder toezicht
Reserveonderdelen / repareerbaarheid	Laat reparaties uitvoeren door een gekwalificeerde technicus; gebruik alleen originele accessoires
Garantie	24 maanden (particulieren); 6 maanden (professioneel gebruik)

Veelgestelde vragen - EMDIN02 VELLEMAN

Hoe installeer ik de EMDIN02 meter?

Installeer de meter op een standaard DIN-rail (35 mm). Sluit de draden aan volgens het schema op pagina 1 van de handleiding. Houd rekening met de nominale spanning van 230 V AC en de maximale stroom van 80 A. Laat de installatie over aan een gekwalificeerde technicus.

Hoe reset ik de meter?

Houd uw vinger gedurende 3 tot 12 seconden op het infraroodoog (RESET). De bovenste rij wordt op nul gezet; de onderste rij behoudt het cumulatieve totaal.

Wat betekent de weergave met twee rijen?

De bovenste rij toont het gedeeltelijke verbruik (kan worden gereset). De onderste rij toont het algemene totaal in kWh, niet resetbaar.

Wat zijn de spanning en stroom bij gebruik?

Nominale spanning: 230 V AC (50/60 Hz). Basisstroom (Ib): 5 A; maximale stroom (Imax): 80 A. De meest nauwkeurige meting vindt plaats bij 5 A.

Hoe interpreteer ik de impulsuitgang?

De impulsuitgang levert 1000 pulsen per kWh. Uitgangsspanning: 12 tot 27 V, max. stroom 27 mA, pulsbreedte 90 ms. Een LED knippert bij elke puls.

Kan ik deze meter gebruiken voor driefasig?

Nee, deze meter is uitsluitend enkelfasig. Hij meet actieve energie op een 230 V AC-netwerk tussen fase en nul.

Wat is de nauwkeurigheid van deze meter?

De meter is klasse 1.0 volgens norm IEC 62053-21. Hij biedt een nauwkeurigheid van ±1% voor metingen van actief vermogen.

Wat is het eigen verbruik van de meter?

Het eigen verbruik is zeer laag: ≤ 0,4 W (8 VA). Dit maakt een gebruik mogelijk zonder significante impact op de elektriciteitsrekening.

Hoe reinig en onderhoud ik de meter?

Reinig het apparaat met een droge, niet-schurende doek. Gebruik geen vloeistoffen. Onderhoud moet worden uitgevoerd door een gekwalificeerde technicus. Open de behuizing niet.

Wat te doen bij een storing?

Controleer de aansluitingen en bedrading. Als het probleem aanhoudt, neem contact op met uw leverancier. Reparaties moeten worden uitgevoerd door een erkende professional. De garantie dekt fabricagefouten (24 maanden voor huishoudelijk gebruik).

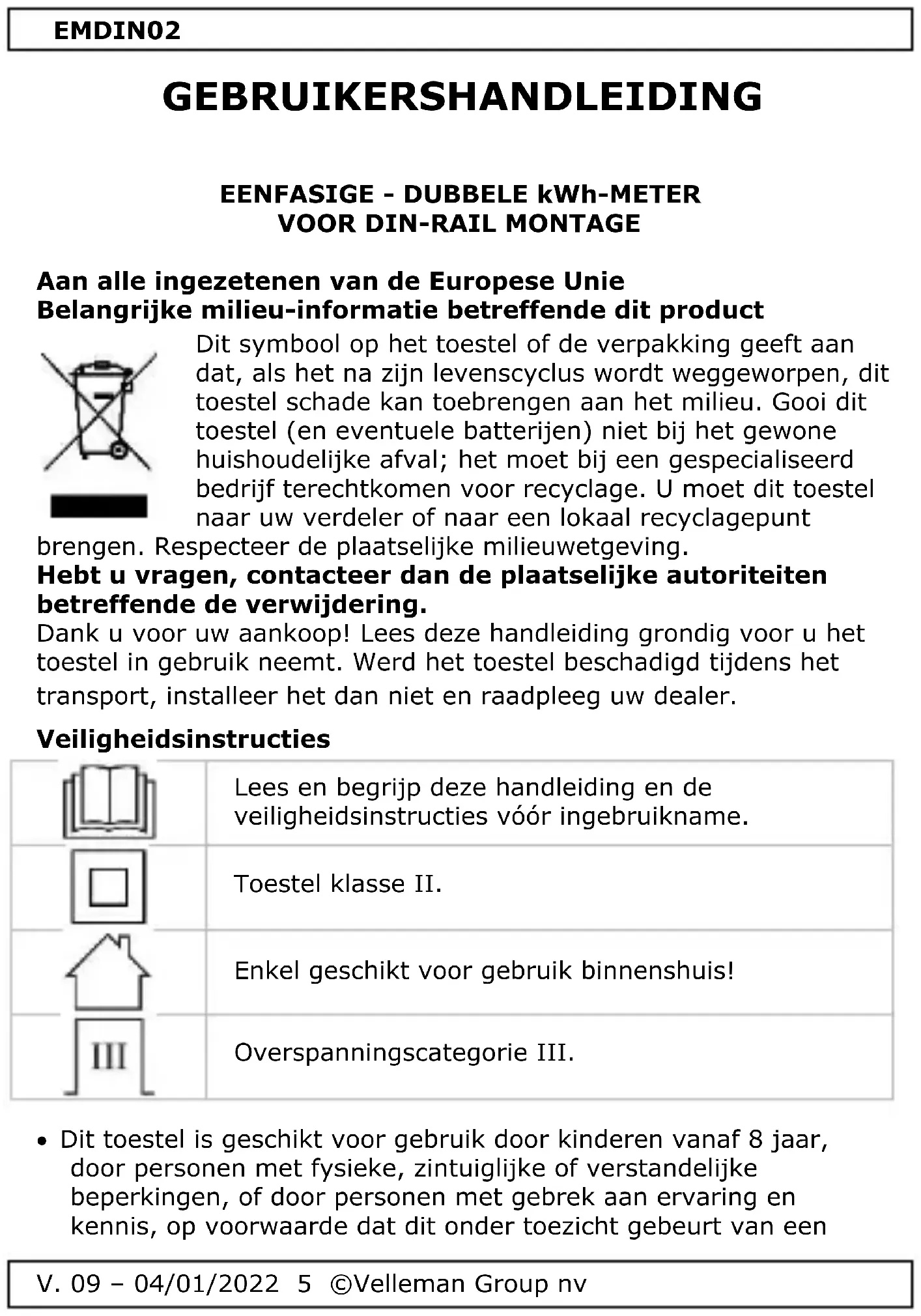

GEBRUIKSAANWIJZING EMDIN02 VELLEMAN

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product

Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt

brengen. Respecteer de plaatselijke milieuwetgeving.

Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.

Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

Veiligheidsinstructies

Lees en begrijp deze handleiding en de veiligheidsinstructies vóór ingebruikname.

Toestel klasse II.

Enkel geschikt voor gebruik binnenshuis!

Overspanningscategorie III.

- Dit toestel is geschikt voor gebruik door kinderen vanaf 8 jaar, door personen met fysieke, zintuiglijke of verstandelijke beperkingen, of door personen met gebrek aan ervaring en kennis, op voorwaarde dat dit onder toezicht gebeurt van een

EMDIN02

persoon die verantwoordelijk is voor hun veiligheid of hun aanwijzingen heeft gegeven, hoe zij het toestel moeten gebruiken en zich bewust zijn van de risico's die het gebruik van het toestel met zich meebrengt. Kinderen mogen niet met het toestel spelen. De reiniging en het onderhoud van het toestel mogen niet worden uitgevoerd door kinderen, tenzij ze onder toezicht staan.

• Laat dit toestel installeren en onderhouden door een geschoolde technicus.
• De afmetingen van dit toestel zijn louter informatief.

Omschrijving

Raadpleeg de afbeeldingen op pagina 1 van deze handleiding. Deze eenfasige kWh-meter voor DIN-rail montage behoort tot de nieuwe generatie van eenfasige, elektronische energiemeters. Deze gebruiken micro-elektronische technieken, LSI-circuits (Large Scale integrated) en geavanceerde, digitale en SMT-technieken. De meter voldoet aan de relevante technische voorschriften van klasse 1, klasse 2 en IEC62052-11, IEC62053-21. Het actieve energieverbruik kan nauwkeurig en rechtstreeks worden opgemeten van eenfasige elektriciteitsnetten (50/60Hz).

Montage

Dit toestel is ontworpen voor DIN-rail montage.

Verbinding met accessoires en andere apparatuur

Direct type, geen verbinding met andere apparatuur.

Reset

Om het toestel naar fabrieksinstellingen terug te zetten, houd uw vinger 3 tot 12 seconden op het IR-oog (RESET).

De bovenste rij wordt terug op nul gezet.

De onderste rij geeft het totaal kW/h weer.

Aansluitingen

Raadpleeg de afbeeldingen op pagina 1 van deze handleiding.

• 20-21: telleruitgangen (zie Technische specificaties)
• 23-24: niet gebruikt

EMDIN02

Technische specificaties

spanning	230 V
stroom	5 (80) A ^(1)
nauwkeurigheidsklasse	1.0
frequentie	50/60 Hz
weergavemodus	LCD 5+1 = 99999.99 kWh
verbruik	≤ 0.4 W (8 VA)
temperatuurbereik	-20 °C tot 65 °C
max. bedrijfshoogte	2000 m
ledaanduiding	1 flits per impuls
impulsuitgang	1000 imp/kWh
	spanning: 12 tot 27 V
	stroom: 27 mA
	impulsbreedte: 90 ms

(1) 5(80)A: 5 (Ib = 5 A) en (80) → I max = 80 A.

De inwendige meting gebeurt altijd bij 5 A (Ib), dit via een interne spanningsdeler. Voorbeeld, er vloeit een stroom van 16 of 20 A door de kring. De maximumstroom door de kring voor deze meter mag 80 A bedragen (I max).

De meest nauwkeurige meting voor deze kWh meter, is bij een stroom van 5 A door het circuit.

Gebruik dit toestel enkel met originele accessoires. Velleman Group nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving.

© AUTEURSRECHT

Velleman Group nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopieren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.
