Type de produit	Aspirateur balai sans fil
Modèle	JV83
Marque	JIMMY
Tension nominale	25,2 V
Puissance nominale	450 W
Puissance de la brosse électrique	30 W
Type de batterie	Lithium-ion
Capacité de la batterie	2500 mAh
Temps de charge	5 heures
Tension d'entrée de l'adaptateur	100-240 V ~ 50/60 Hz 0,8 A
Tension de sortie de l'adaptateur	30 V 600 mA
Type de filtre	HEPA lavable
Capacité du bac à poussière	0,5 L (estimation)
Accessoires inclus	Brosse électrique principale, brosse électrique anti-acariens, outil de rembourrage 2 en 1, suceur plat 2 en 1, brosse douce, tuyau extensible, base de charge, adaptateur secteur
Fonctionnalités principales	Deux vitesses, aspiration puissante, brosse électrique avec sécurité (arrêt automatique en cas d'obstruction), usage à main et au sol
Entretien et nettoyage	Bac à poussière et filtre HEPA lavables ; rouleau de brosse démontable pour nettoyage
Poids	Environ 2,5 kg (estimation)
Sécurité	Arrêt automatique de la brosse en cas d'obstruction ou de contact, protection contre les surcharges
Pièces détachées et réparabilité	Filtre HEPA et batterie remplaçables ; brosse et accessoires disponibles
Garantie	2 ans
Recyclage	Conforme aux directives européennes : ne pas jeter avec les ordures ménagères, recycler batterie et appareil séparément

FOIRE AUX QUESTIONS - JV83 JIMMY

Comment assembler l'aspirateur JIMMY JV83 ?

Commencez par insérer le tube métallique dans la brosse électrique en alignant l'aiguille conductrice jusqu'au déclic. Ensuite, fixez le tube à l'aspirateur à main de la même manière. Pour le sac de batterie, glissez-le sur l'aspirateur jusqu'au clic. Enfin, fixez la base de charge au mur à l'aide des vis fournies.

Comment charger l'aspirateur pour la première fois ?

Placez l'aspirateur sur la base de charge branchée ou branchez l'adaptateur directement sur le sac de batterie. Le voyant devient rouge pendant la charge et passe au vert quand la batterie est pleine. Le temps de charge est d'environ 5 heures. Pour prolonger la durée de vie de la batterie, effectuez une charge complète puis une décharge complète lors des premières utilisations.

Comment nettoyer le bac à poussière et le filtre HEPA ?

Appuyez sur le bouton de libération du bac à poussière, retirez-le et videz-le. Pour nettoyer le filtre, sortez le HEPA en le tirant vers le haut, puis nettoyez-le à l'eau tiède et laissez-le sécher complètement avant de le remettre. Il est recommandé de nettoyer le bac après chaque utilisation.

Que faire si l'aspirateur ne démarre pas ?

Vérifiez que la batterie est chargée. Assurez-vous que le tube métallique, la brosse et l'aspirateur sont correctement assemblés (clic audible). Si le problème persiste, consultez la section dépannage du manuel.

Comment utiliser les accessoires fournis ?

Les accessoires (brosse douce, suceur plat, outil de rembourrage, brosse anti-acariens) se connectent directement sur l'aspirateur à main ou via le tuyau extensible. Alignez l'embout et poussez jusqu'au déclic. Utilisez la brosse douce pour les surfaces fragiles, le suceur plat pour les fentes, et la brosse anti-acariens pour les matelas et canapés.

Comment nettoyer le rouleau de la brosse électrique ?

Appuyez sur le bouton de libération du rouleau, retirez le capot latéral, puis sortez le rouleau. Enlevez les cheveux et fibres enroulés, nettoyez-le à l'eau si nécessaire, et remontez en suivant l'ordre inverse. Cette opération doit être faite régulièrement pour maintenir les performances.

Puis utiliser l'aspirateur sur de la moquette ?

Oui, la brosse électrique convient aux tapis à poil court et aux sols durs. Évitez les tapis à longs poils qui pourraient bloquer le rouleau. Si la brosse s'arrête, vérifiez qu'elle n'est pas obstruée ou emmêlée.

Comment ranger l'aspirateur longtemps ?

Démontez le sac de batterie et rangez-le dans un endroit sec, à l'abri de la lumière directe du soleil. Conservez l'aspirateur dans un lieu sec entre 5 et 40 °C. Chargez complètement la batterie avant un stockage prolongé et rechargez-la tous les trois mois.

Que faire si l'aspiration est faible ?

Videz le bac à poussière s'il est plein. Nettoyez ou remplacez le filtre HEPA. Vérifiez que le tuyau ou le rouleau de la brosse n'est pas obstrué par des débris. Si le problème persiste, la batterie peut être faible – rechargez-la.

Comment éliminer l'aspirateur en fin de vie ?

Ne jetez pas l'appareil avec les ordures ménagères. Retirez la batterie en appuyant sur le bouton de libération et recyclez-la séparément dans un point de collecte adapté. L'aspirateur doit être déposé dans une déchetterie ou un centre de recyclage conformément à la directive 2012/19/UE.

MODE D'EMPLOI JV83 JIMMY

Déballage

Ouvrez l'emballage, sortez le coussin en mousse, et tous les accessoires et données, prenez l'aspirateur, enlevez-le depuis la valise, enlevez le sac en plastique. Conservez-les pour le transport futur.

Nom des pièces

	6	12
5	7	13
	8
4		14
3
2
	9	15
		16
	10	17
		18
1		19
	11	20

1. Bouton de libération de la brosse électrique	2. Bouton de libération du tube en métal	3. Bouton de libération de la verre à poussière
4. HEPA	5. Bouton de contrôle de la vitesse	6. Bouton de marche / arrêt
7. Bouton de libération du sac de	8. Sac de batterie	9. Adaptateur
10. Tube conducteur en métal	11. Brosse électrique	12. Adaptateur
13.Tuyau extensible	14. Brosse douce	15. Outil de rembourrage 2 en 1
16.Outil de crevasse 2 en 1	17.Brosse électrique de acariens	18.Base de charge
19.Tuyau d'expansion	20.Vis

Liste de colisage

Nom de la pièce	Aspirateur à main	Brosse électrique	Brosse électrique de acariens	Outil de rembourrage 2 en 1	Outil de crevasse 2 en 1
Quantité 11	11
Nom de la pièce	Tube conducteur en métal	Adaptateur Sac de batterie Brosse douce Connecteur
Quantité 11	11
Nom de la pièce	Tuyau extensible	Base de charge	Manuel d'instructions	Vis Tuyau d'expansion
Quantité 11	22

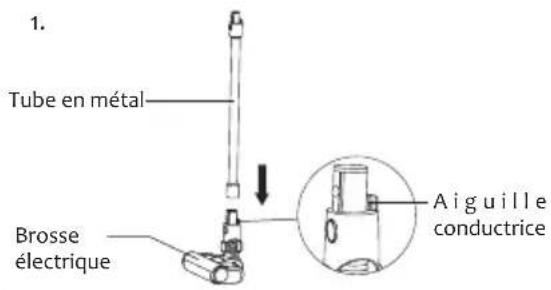

Montage de la brosse électrique du tube en métal

Tenez la brosse avec la main gauche selon la direction indiquée, utilisez la main droite pour insérer le trou de montage de la brosse sous le tube conducteur en métal verticalement dans la tête de la brosse, alignez-le avec l'aiguille conductrice, appuyez sur la poignée jusqu'à ce qu'un «Tac» sera entendu et l'installation est terminée. (Photo 1)

1. Tube en métal Brosse électrique Aiguille conductrice

Attention: Maintenez la poignée et la brosse dans la même direction, l'aiguille conductrice doit être alignée avec la douille.

Montage de la base de charge

Fixez la base de charge au mur par les trous de vis pour placer l'aspirateur à main. (Photo 2)

2. Trou de vis Base de charge

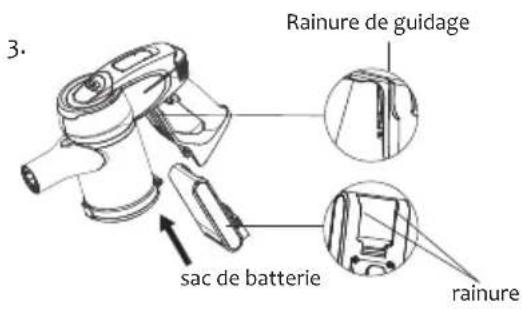

Montage du sac de batterie et de l'aspirateur à main

Montage du sac de batterie: tenez l'aspirateur à main avec une main et le sac de batterie avec l'autre main, alignez-le sur la rainure de guidage, puis installez la couvercle du sac de batterie selon la direction de la flèche comme indiqué. Tirez fortement le sac de batterie vers le bas et la couvercle ne lâche pas après avoir entendu le son «Tac», ce qui signifie que la batterie est complètement installée. (Photo 3)

3. sac de batterie Rainure de guidage rainure

⚠ Attention: Démontez le sac de batterie lorsque l'aspirateur n'est pas utilisé pendant une longue période, emballez la machine et conservez-la dans un endroit sec, pas dans un environnement de la lumière directe du soleil ou humide.

Montage de la brosse électrique, du tube conducteur métallique et de l'aspirateur à main

Premier montez la brosse électrique et le tube métallique conducteur selon la méthode de montage de la brosse électrique et du tube métallique conducteur. Deuxièmement, alignez l'aiguille conductrice du tube métallique conducteur avec le tube de levage conducteur de la bouche d'aspiration, poussez-la vers le haut jusqu'à entendre un «Tac». (Photo 4)

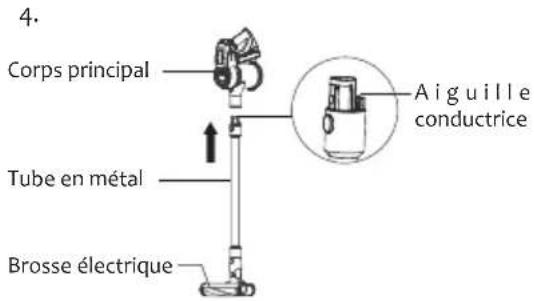

4. Corps principal Tube en métal Brosse électrique Aiguille conductrice

Assemblage d'accessoires

Pour faciliter l'utilisation, ce produit est spécialement équipé d'accessoires pour l'aspirateur à main. Lorsque vous utilisez l'aspirateur à main, vous pouvez connecter les accessoires directement selon vos besoins.

Numéro de modèleNom	JV83
Brosse électrique de acariens
Outil de rembourrage 2 en 1
Outil de crevasse 2 en 1
Brosse douce
Tuyau extensible
Connecteur

Connection de l'aspirateur à main et l'outil de rembourrage 2 en 1

Alignez l'adapteur circulaire de l'outil de rembourrage 2-en-1 sur l'aspiration de la cuve à poussière de l'aspirateur à main, puis insérez-le dans la position d'arrêt comme indiqué. (Photo 5)

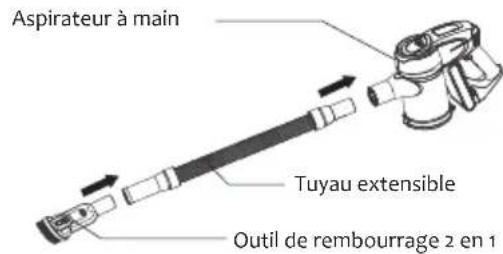

L'aspirateur à main est connecté aux accessoires par un tuyau extensible

Aligner l'entrée d'aspiration de la cuve de poussière de l'aspirateur avec l'adaptateur carré du tuyau extensible, insérer jusqu'à la position d'arrêt selon la direction de la figure. (Photo 6)

Connecter le tuyau extensible avec l'outil de rembourrage 2 en 1 : insérez l'outil de rembourrage 2 en 1 jusqu'à la position d'arrêt selon la direction de la figure. (Photo 6)

1.

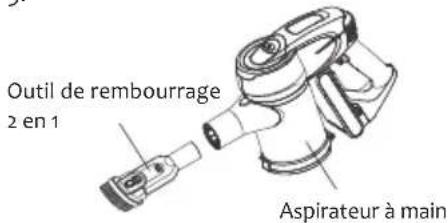

Outil de rembourrage 2 en 1 Aspirateur à main

1.

Aspirateur à main Tuyau extensible Outil de rembourrage 2 en 1

⚠ Attention: autres accessoires connectés au tuyau extensible sont: suceur plat 2 en 1 et brosse douce, la méthode de connexion est identique à l'outil de rembourrage 2 en 1.

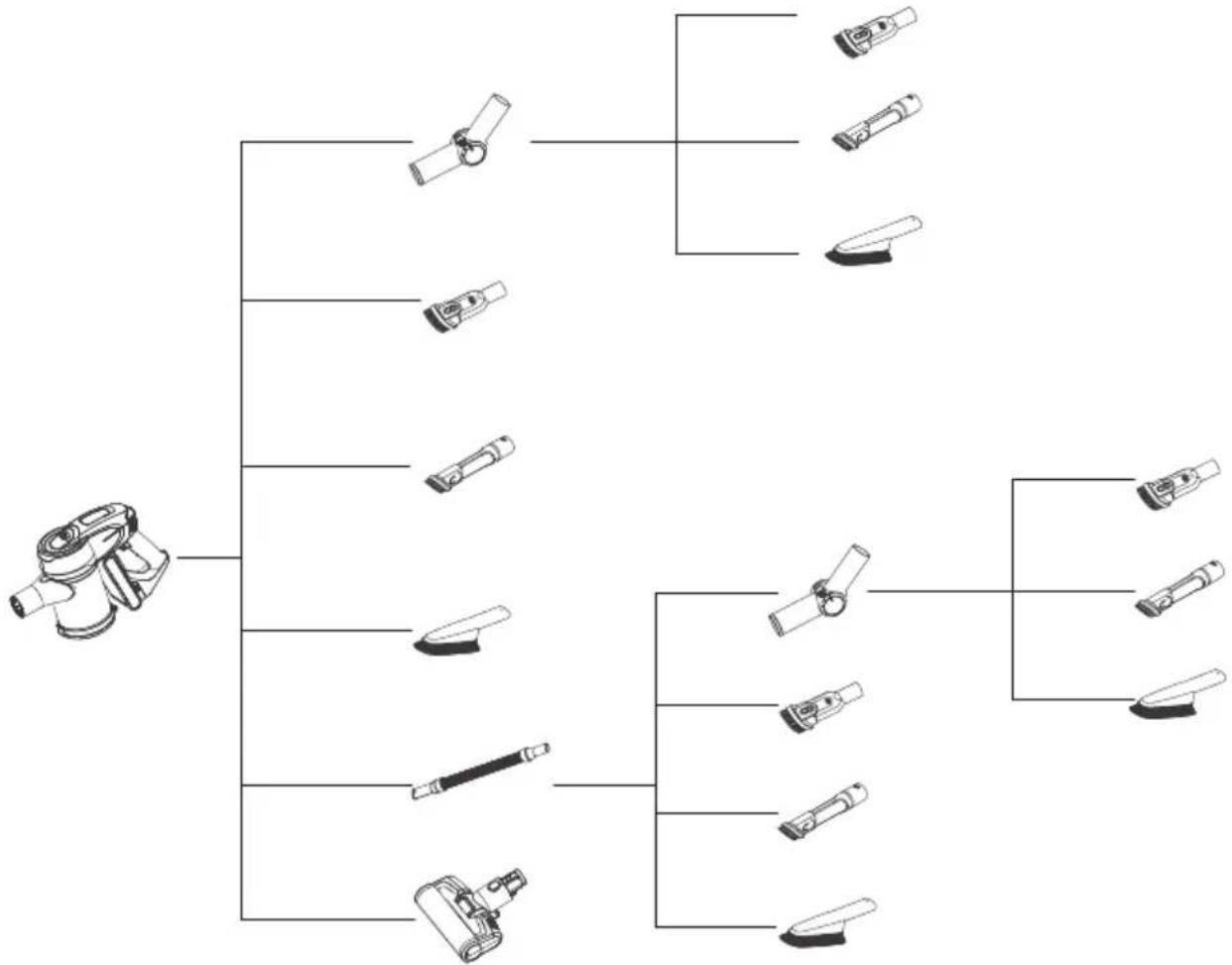

Liste de connexion des accessoires

Connexion d'accessoires avec la base de chargement

Fixez la base de charge sur un mur propre, ne fixez pas le mur humide comme dans la cuisine. Après, c'est terminé, placez-la sur la base de chargement. (Photos 7 et 8)

Charge

Attention: Quand vous utilisez ce produit pour la première fois, la capacité de la batterie n'est pas pleine, il doit placer la machine sur la base de charge ou sortir le sac de batterie pour la charger, il peut être utilisé après que la batterie soit complètement chargée. (Photo 9)

Chargez l'aspirateur à temps lorsque la batterie de l'aspirateur est insuffisante ; quand la tension est trop basse, l'aspirateur s'éteindra automatiquement pour protéger le sac de batterie, maintenant, il doit être chargé. Pendant la charge, vous pouvez retirer le sac de batterie, la charger avec un adaptateur ou placer la machine sur la base de chargement, l'indicateur de charge devient rouge, l'aspirateur est en charge.

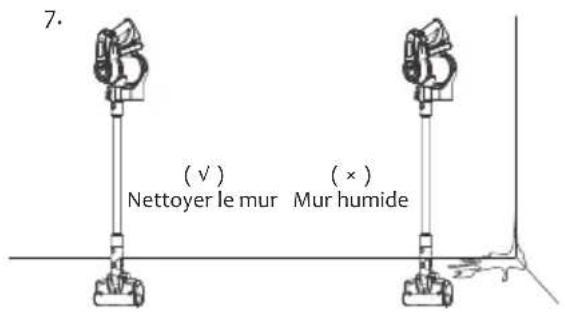

7. (√) Nettoyer le mur (×) Mur humide

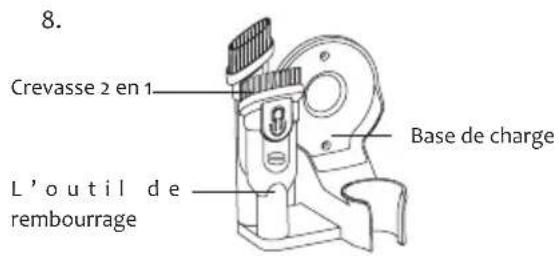

8. Crevasse 2 en 1 Base de charge L'outil de rembourse

⚠ Attention: Quand vous utilisez l'aspirateur pour la première fois, chargez complètement le sac de batterie et déchargez-le complètement avant la seconde charge pour augmenter la durée de vie du sac de batterie.

Le temps de charge de JV83 est d'environ 5 heures, lorsque l'indicateur de charge de l'aspirateur à main change du rouge au vert, cela signifie que l'aspirateur est complètement chargé. Nous vous recommandons de continuer à charger pendant une demi-heure à une heure et l'effet de charge sera meilleur. Après le charge, débranchez le chargeur pour arrêter le chargement. (Photo10)

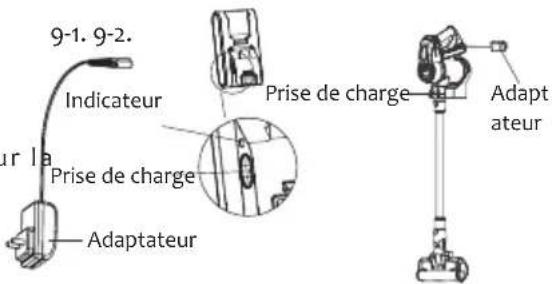

9-1. 9-2. Indicateur Prise de charge Adaptateur Prise de charge Adapt ateur

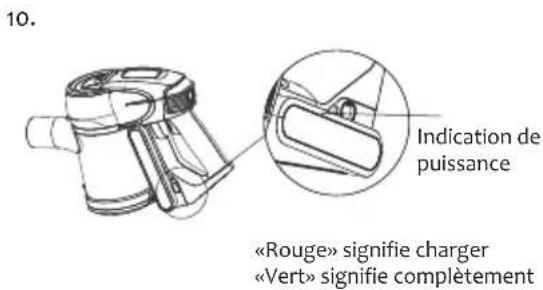

10. Indication de puissance «Rouge» signifie charger «Vert» signifie complètement

Utilisation de l'aspirateur à main

Enlevez l'aspirateur à main de la base de charge, appuyez sur le bouton marche/arrêt pour allumer et éteindre l'aspirateur. L'indicateur vert s'allume après le démarrage, c'est la vitesse basse. Appuyez sur le bouton de contrôle de la vitesse pour passer en vitesse haute. Le bouton de contrôle de la vitesse permet de changer facilement entre le mode fort et le mode normal. (Photo 11)

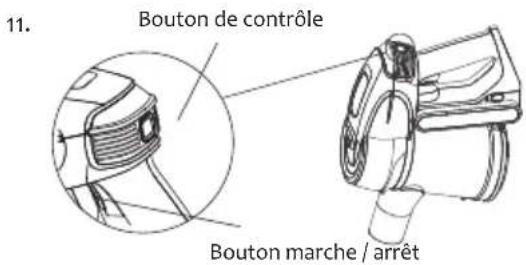

11. Bouton de contrôle Bouton marche / arrêt

Utilisation de la brosse électrique

La brosse électrique peut nettoyer les tapis à poil court ou sol dur, dalle de sol. (Photo 12)

⚠ Attention: Lorsque la brosse électrique fonctionne, si le rouleau de brosse cesse de fonctionner en raison d'un gros corps étranger ou d'un enchevêtrement excessif de fibres, ou même si l'enfant met accidentellement la main dans le rouleau de brosse, la brosse s'arrêtera de fonctionner pour protéger la sécurité personnelle et éviter d'endommager le moteur de la brosse.

Utilisation des accessoires

Outil de rembourrage 2 en 1: Convient au nettoyage de la poussière sur le placard, la tablette de fenêtre, le sofa et les surfaces de table. (Photo 13)

Suceur plat 2 en 1: Convient au nettoyage des crevasses, coins et autres zones étroites. (Photo 14)

Brosse douce: convient au nettoyage des meubles facilement rayés, par exemple, les étagères à livres, les œuvres d'art. (Photo 15)

Brosse électrique: battez et nettoyez le demodex et la poussière dans les acariens et allergènes d'acariens du canapé et du lit par le rouleau brosse. (Photo 16)

Tuyau extensible: le tuyau extensible est connecté avec l'aspirateur à main et les accessoires afin de nettoyer les poussières facilement.(Photo 17)

12-1.

Nettoyage et remplacement des pièces

1. Le filtre HEPA est disponible à la vente dans les distributeurs locaux d'aspirateurs.
2. Il est recommandé de nettoyer la verge à poussière après chaque utilisation; quand la verge à poussière est pleine ou que le filtre HEPA est bouché, il doit être nettoyé et remplacé si nécessaire, après une utilisation pour long temps, la brosse électrique peuvent être emmêlées dans les cheveux, il doit être nettoyées à temps pour que l'aspirateur fonctionne plus efficace

Nettoyage de la vitre à poussière et du système de filtration

Nettoyage de la verre à poussière

Tirez vers le bas le bouton marche / arrêt de la verre à poussière pour déposer la poussière dans la verre à poussière. (Photo 18)

Appuyez fortement sur le bouton de libération de la verre à poussière, fixez le corps principal avec la main droite, tournez la verre à poussière dans le sens indiqué sur la figure, retirez le composant de la verre à poussière et du corps principal pour nettoyer la verre à poussière.(Photo 19)

Nettoyage du filtre

Tenez le corps de la machine, prenez le HEPA vers le haut selon la direction de la figure, sortez le HEPA ; puis retirez le système cyclone secondaire pour nettoyer le composant HEPA et le système cyclone secondaire. (Photo 20)

Fixez l'entrée de HEPA, tournez le couvercle HEPA dans le même sens que la photo pour séparer le couvercle HEPA de l'entrée HEPA, et il peut facilement nettoyer l'entrée de HEPA. Après le nettoyage ou le séchage (remplacez si nécessaire), assemblez-le dans l'ordre inverse de démontage et utilisez-le à nouveau. (Photos 21 et 22)

Nettoyage de la brosse électrique

1. Utilisez votre doigt pour relâcher le bouton du rouleau dans le sens de la flèche, sortez le capot latéral du rouleau. 2. Enlevez un côté du rouleau-brosse dans le même sens que sur la figure, puis retirez-le depuis la rainure pour le nettoyer.
2. Après le nettoyage et le remplacement, remontez-le dans l'ordre inverse de la démontage. (Photo 23)

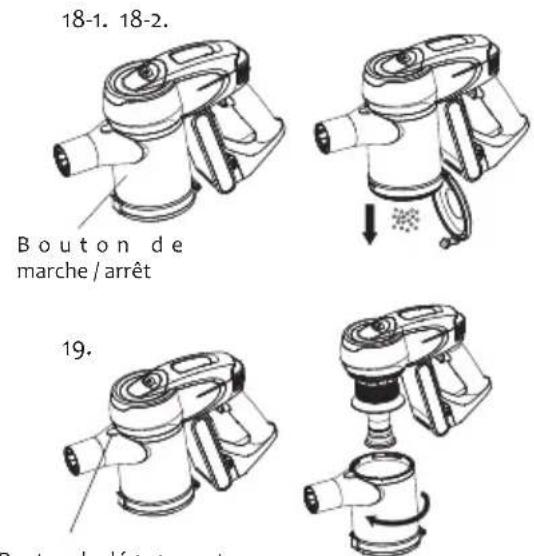

18-1. 18-2. Bouton de marche / arrêt 19.

Bouton de dégagement du godet à poussière

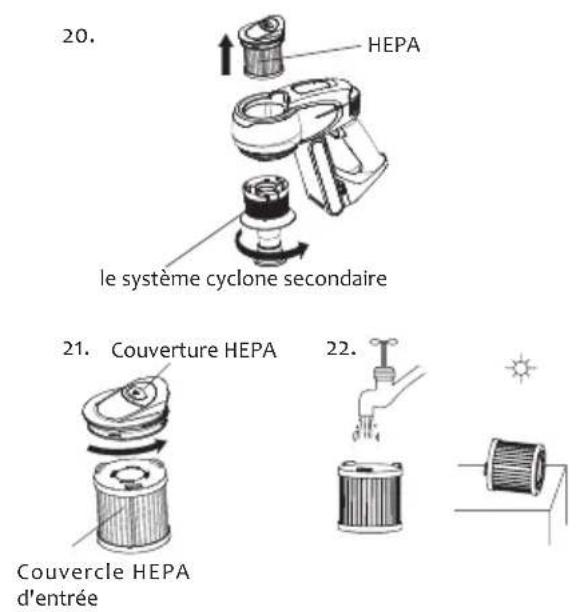

20. HEPA le système cyclone secondaire 21. Couverture HEPA 22. Couvercle HEPA d'entrée

23-1. 23-2.

① Bouton de libération du ② Couverture de brosse

Stockage de l'aspirateur

Démontage de la brosse électrique et du tube conducteur métallique

Lorsque vous ouvrez le sac ou nettoyez l'aspirateur, si vous devez démonter la brosse électrique, appuyez sur le bouton de libération de la brosse électrique, tirez le tube conducteur métallique selon la direction et enlevez-le depuis le trou de montage. (Photo 24)

Démontage du sac de batterie

Appuyez sur le bouton de libération de la batterie, sortez la batterie. Placez le sac de batterie dans un sac en plastique, puis placez-le dans un endroit (photo 25).

Démontage de l'aspirateur à main et du tube conducteur en métal

Fixez d'abord l'aspirateur à main, appuyez sur le bouton de libération du tube en métal et retirez-le selon la direction. (Photo26)

Stockage de la machine

Démontez le sac de batterie lorsque l'aspirateur n'est pas utilisé pendant une longue période, emballez la machine et conservez-la dans un endroit sec, pas dans un environnement de la lumière directe du soleil ou humide.

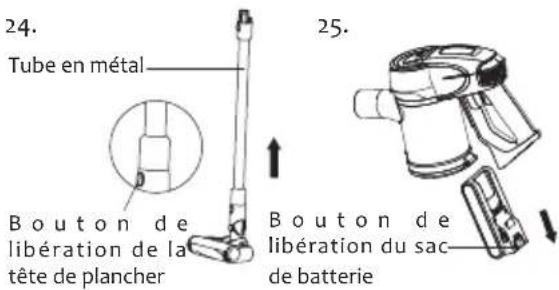

24. Tube en métal Bouton de libération de la tête de plancher 25. Bouton de libération du sac de batterie

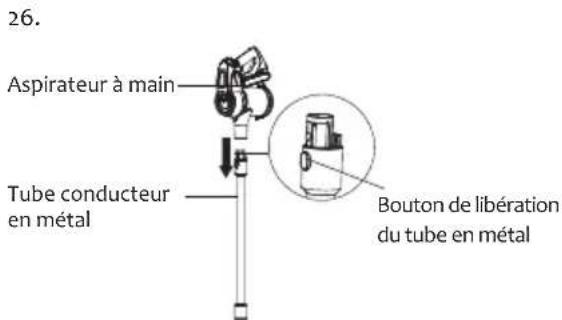

26. Aspirateur à main Tube conducteur en métal Bouton de libération du tube en métal

Notes de sécurité

Cet aspirateur est conçu pour l'usage domestique. Ne l'utilisez pas pour les utilisations commerciales ou autres.

Veuillez lire attentivement ce mode d'emploi avant de l'utilisation, le conserver correctement pour l'utilisation ultérieure.

Ne placez pas l'aspirateur près du feu ou d'une autre lieu à haute température.

N'utilisez et stockez pas la machine dans des conditions extrêmes, par exemple les températures extremes, les environnements entre 5 et 40 °C, placez la machine dans un lieu sec et évitez l'exposition au soleil pour longtemps.

Chargez complètement la batterie avant l'utilisation du sac de batterie nouveau ou la première utilisation après un long temps de stockage.

Avant d'utiliser l'aspirateur, assurez-vous que le rouleau pinceau est installé, sinon il peut provoquer des blocages du ventilateur du moteur et du dommage du moteur.

N'utilisez pas l'aspirateur pour absorber le détergent, l'huile, le laitier de verre, l'aiguille, la cendre de cigarette, la poussière humide, l'eau sale, les allumettes, etc.

N'utilisez pas l'aspirateur pour absorber de minuscules particules, par exemple, ciment, poudres de plâtre, poudres de murs ou de gros objets tels que des boules de papier, sinon il peut provoquer des blocages de l'aspirateur et du dommage du moteur.

Évitez de bloquer l'entrée d'air ou la brosse quand vous utilisez l'aspirateur, cela pourrait provoquer une panne du moteur.

Ne pas verser ni éclabousser d'eau ou d'autres liquides dans la machine afin d'éviter le court-circuit de la machine.

Si le rouleau brosse ne tourne pas, vérifiez s'il est emmêlé avec des cheveux ou autre fibre longue, nettoyez-le à temps.

Lorsque vous stockez la machine pendant une longue période, assurez-vous que la batterie est complètement chargée et chargez la machine au moins tous les trois mois.

Débranchez le chargeur pour nettoyer ou réparer l'aspirateur, maintenez le sac de batterie, et ne touchez pas l'eau ou autres matériaux conducteurs.

Utilisez un chiffon sec pour nettoyer la machine, ne utilisez pas l'essence, l'alcool, les diluents, sinon il peut provoquer la fissure du couvercle ou l'altération des couleurs.

Si la machine ne fonctionne pas après le charge complète, il doit être examiné et réparé dans notre lieu désigné, ne démontez pas la machine sans permission.

Lorsque vous abandonnez la machine, appuyez sur le bouton de libération du sac de batterie, retirez-le, assurez-vous que la machine est débranchée et manipulée correctement, ne pas jeter dans le feu, l'eau ou le sol.

Si la fuite de liquide de la batterie touche votre peau ou vos vêtements, lavez-les avec de l'eau. S'il y a du mal, veuillez vous rendre immédiatement à l'hôpital.

N'utilisez pas le sac de batterie non original pour éviter de causer l'endommagement de la machine et le problème de sécurité.

Évitez d'utiliser l'aspirateur pour absorber des objets facilement bloquables, par exemple : sacs en plastique, papier de bonbons, papier gros qui pourraient baisser le fonctionnement de l'aspirateur, voire même ne travailler pas. Nettoyez les corps étrangers sur la brosse de l'aspirateur à temps, et il peut fonctionner normalement. Le bloc de batterie abandonné doit être recyclé en toute sécurité, ne le jetez pas à volonté.

Élimination des pannes

Vérifiez les points suivants avant d'envoyer aux services de réparation désignés.

Phénomènes Causes possibles Solutions
Le moteur ne fonctionne pas	La batterie n'a pas de courant	Charger l'aspirateur
	Le tube métallique, la brosse électrique, le sac de batterie et l'aspirateur à main ne sont pas assemblés correctement	Vérifiez si les accessoires et l'aspirateur à main sont correctement assemblés
Faible aspiration	La verre à poussière est plein	Vider la verre à poussière
	Le filtre est bloqué par la poussière	Nettoyer ou remplacer HEPA
	Le tuyau de vent de la brosse ou du rouleau brosse est bloqué	Nettoyer la brosse
Temps de l'utilisation court après la charge	Der Akku ist nicht vollständig aufgeladen	Charger complètement la batterie selon le manuel d'instructions
	Alterung der Batterie	La batterie est un produit facilement consommable et peut être achetée dans un lieu de service désigné.

Attention: En cas d'autre défaillance du produit, il nécessite des outils professionnels pour éviter un danger. La machine doit être réparée ou remplacée par des professionnels du fabricant, du service de maintenance ou du service similaire du fabricant.

Spécifications du produit

Paramètre technique

Numéro de modèle JV83
Tension nominale 25.2V	---
Puissance nominale 450W
Tension d'entrée de l'adaptateur 100-240V	~ 50/60Hz 0.8A
Tension de sortie de l'adaptateur 30V 600mA	---
Numéro de modèle de la brosse électrique T-B110A
Puissance nominale de la brosse électrique	30W
Capacité de la batterie	2500mAh
Temps de charge	5h

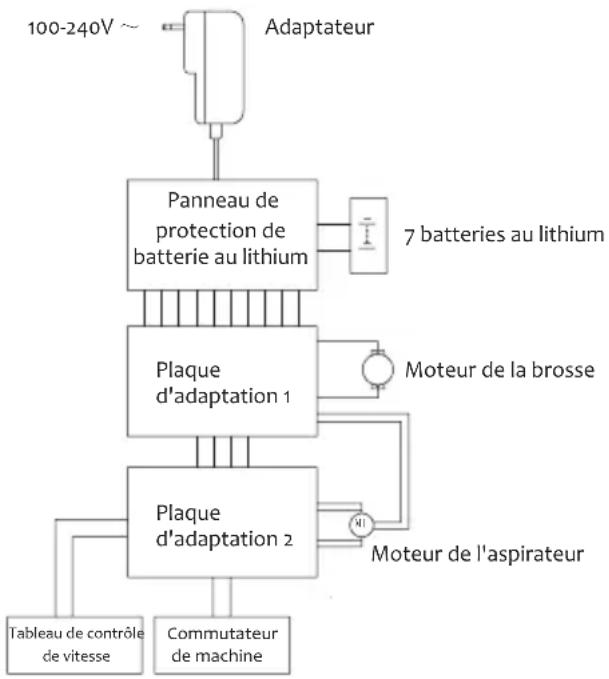

Schéma du circuit

Pour un recyclage respectueux de l'environnement, les machines, les accessoires et les emballages doivent être classés.

Ne pas jeter la machine dans les ordures ménagères!

Uniquement pour les pays de la CE: Selon la directive européenne 2012/19/EU et conformément à la directive européenne 2006/66/CE, les blocs/batteries défectueux ou usés, les machines qui ne sont plus utilisables doivent être collectées séparément et éliminées dans le respect de

Les piles intégrées ne peuvent être retirées pour élimination que par du personnel qualifié. Ouvrir la coque du boîtier peut endommager ou détruire la machine.

Ne pas jeter les batteries dans les déchets ménagers, ni dans le feu ni l'eau. Les piles / batteries doivent être déchargées, collectées, recyclées ou éliminées dans le respect de l'environnement s'il est possible.

Sujet à changement sans préavis

Informations de garantie

Ce produit bénéficie d'une garantie de deux ans à partir de la date d'achat

La garantie exclut l'usure normale, l'utilisation commerciale, les modifications apportées à l'appareil acheté, les activités de nettoyage, les conséquences d'un usage impropre ou de dommages causés par l'acheteur ou un tiers, les dommages pouvant être imputés à des circonstances extérieures ou aux piles.
