JV83 - Aspiradora JIMMY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora escoba inalámbrica
Modelo	JV83
Marca	JIMMY
Tensión nominal	25,2 V
Potencia nominal	450 W
Potencia del cepillo eléctrico	30 W
Tipo de batería	Ion de litio
Capacidad de la batería	2500 mAh
Tiempo de carga	5 horas
Tensión de entrada del adaptador	100-240 V ~ 50/60 Hz 0,8 A
Tensión de salida del adaptador	30 V 600 mA
Tipo de filtro	HEPA lavable
Capacidad del depósito de polvo	0,5 L (estimación)
Accesorios incluidos	Cepillo eléctrico principal, cepillo eléctrico antiácaros, herramienta de tapicería 2 en 1, boquilla plana 2 en 1, cepillo suave, tubo extensible, base de carga, adaptador de corriente
Funcionalidades principales	Dos velocidades, succión potente, cepillo eléctrico con seguridad (parada automática en caso de obstrucción), uso de mano y de suelo
Mantenimiento y limpieza	Depósito de polvo y filtro HEPA lavables; rodillo del cepillo desmontable para limpieza
Peso	Aproximadamente 2,5 kg (estimación)
Seguridad	Parada automática del cepillo en caso de obstrucción o contacto, protección contra sobrecargas
Piezas de repuesto y reparabilidad	Filtro HEPA y batería reemplazables; cepillo y accesorios disponibles
Garantía	2 años
Reciclaje	Conforme a las directivas europeas: no desechar con la basura doméstica, reciclar batería y aparato por separado

Preguntas frecuentes - JV83 JIMMY

¿Cómo ensamblar la aspiradora JIMMY JV83?

Comience insertando el tubo metálico en el cepillo eléctrico alineando la aguja conductora hasta el clic. Luego, fije el tubo a la aspiradora de mano de la misma manera. Para el paquete de batería, deslícelo sobre la aspiradora hasta el clic. Finalmente, fije la base de carga a la pared con los tornillos suministrados.

¿Cómo cargar la aspiradora por primera vez?

Coloque la aspiradora en la base de carga enchufada o conecte el adaptador directamente al paquete de batería. La luz se vuelve roja durante la carga y se vuelve verde cuando la batería está llena. El tiempo de carga es de aproximadamente 5 horas. Para prolongar la vida útil de la batería, realice una carga completa y luego una descarga completa durante los primeros usos.

¿Cómo limpiar el depósito de polvo y el filtro HEPA?

Presione el botón de liberación del depósito de polvo, retírelo y vacíelo. Para limpiar el filtro, saque el HEPA tirando hacia arriba, luego lávelo con agua tibia y déjelo secar completamente antes de volver a colocarlo. Se recomienda limpiar el depósito después de cada uso.

¿Qué hacer si la aspiradora no arranca?

Verifique que la batería esté cargada. Asegúrese de que el tubo metálico, el cepillo y la aspiradora estén correctamente ensamblados (clic audible). Si el problema persiste, consulte la sección solución de problemas del manual.

¿Cómo usar los accesorios suministrados?

Los accesorios (cepillo suave, boquilla plana, herramienta de tapicería, cepillo antiácaros) se conectan directamente a la aspiradora de mano o a través del tubo extensible. Alinee la punta y empuje hasta el clic. Use el cepillo suave para superficies frágiles, la boquilla plana para rendijas, y el cepillo antiácaros para colchones y sofás.

¿Cómo limpiar el rodillo del cepillo eléctrico?

Presione el botón de liberación del rodillo, retire la tapa lateral, luego saque el rodillo. Retire los pelos y fibras enrollados, lávelo con agua si es necesario, y vuelva a montarlo en orden inverso. Esta operación debe realizarse regularmente para mantener el rendimiento.

¿Puedo usar la aspiradora sobre alfombra?

Sí, el cepillo eléctrico es adecuado para alfombras de pelo corto y pisos duros. Evite alfombras de pelo largo que puedan bloquear el rodillo. Si el cepillo se detiene, verifique que no esté obstruido o enredado.

¿Cómo guardar la aspiradora por mucho tiempo?

Desmonte el paquete de batería y guárdelo en un lugar seco, alejado de la luz solar directa. Conserve la aspiradora en un lugar seco entre 5 y 40 °C. Cargue completamente la batería antes del almacenamiento prolongado y recárguela cada tres meses.

¿Qué hacer si la succión es débil?

Vacíe el depósito de polvo si está lleno. Limpie o reemplace el filtro HEPA. Verifique que el tubo o el rodillo del cepillo no estén obstruidos por residuos. Si el problema persiste, la batería puede estar baja – recárguela.

¿Cómo desechar la aspiradora al final de su vida útil?

No deseche el aparato con la basura doméstica. Retire la batería presionando el botón de liberación y recíclela por separado en un punto de recogida adecuado. La aspiradora debe depositarse en un punto limpio o centro de reciclaje de acuerdo con la directiva 2012/19/UE.

MANUAL DE USUARIO JV83 JIMMY

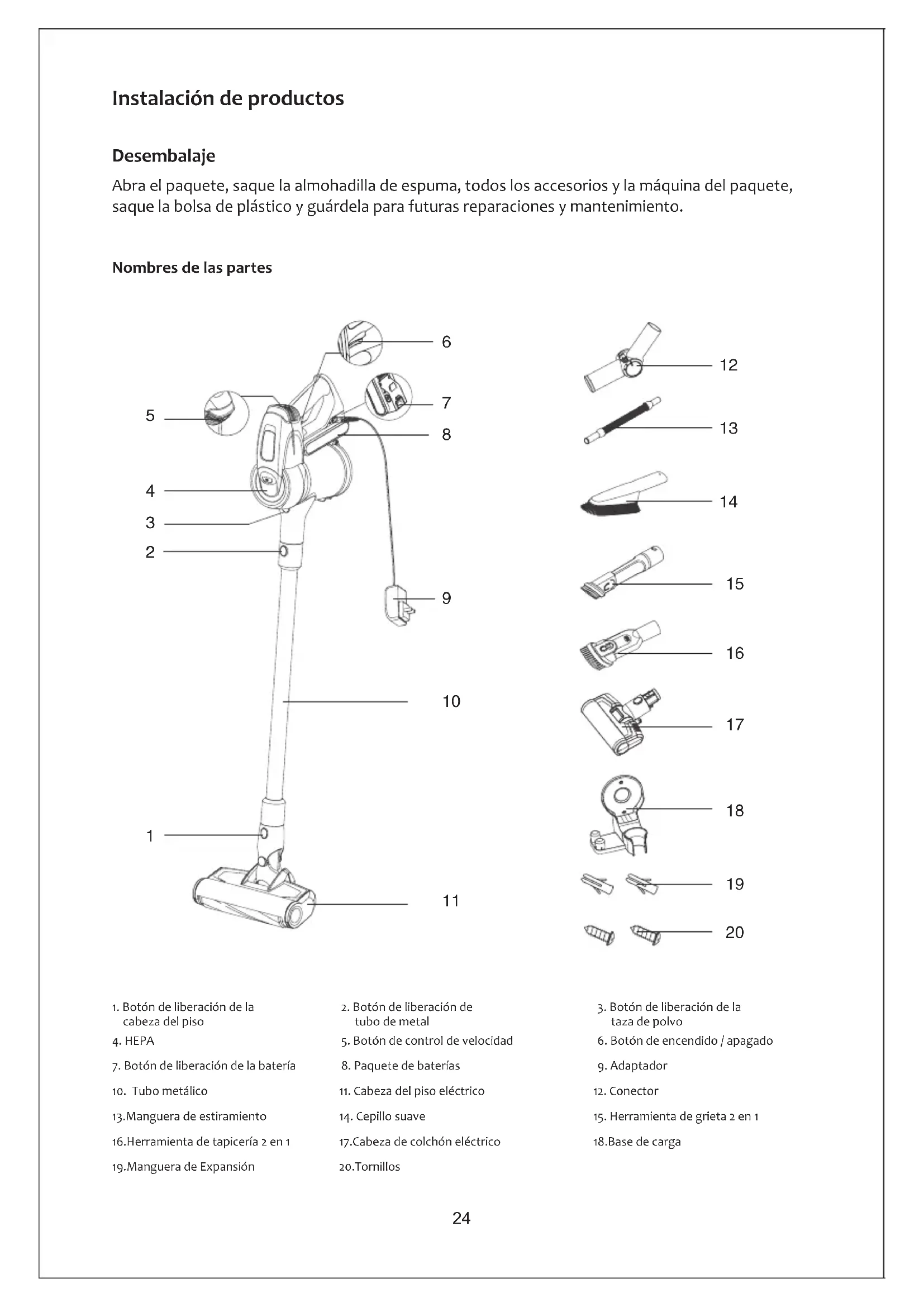

Instalación de productos

Desembalaje

Abra el paquete, saque la almohadilla de espuma, todos los accesorios y la máquina del paquete, saque la bolsa de plástico y guárdela para futuras reparaciones y mantenimiento.

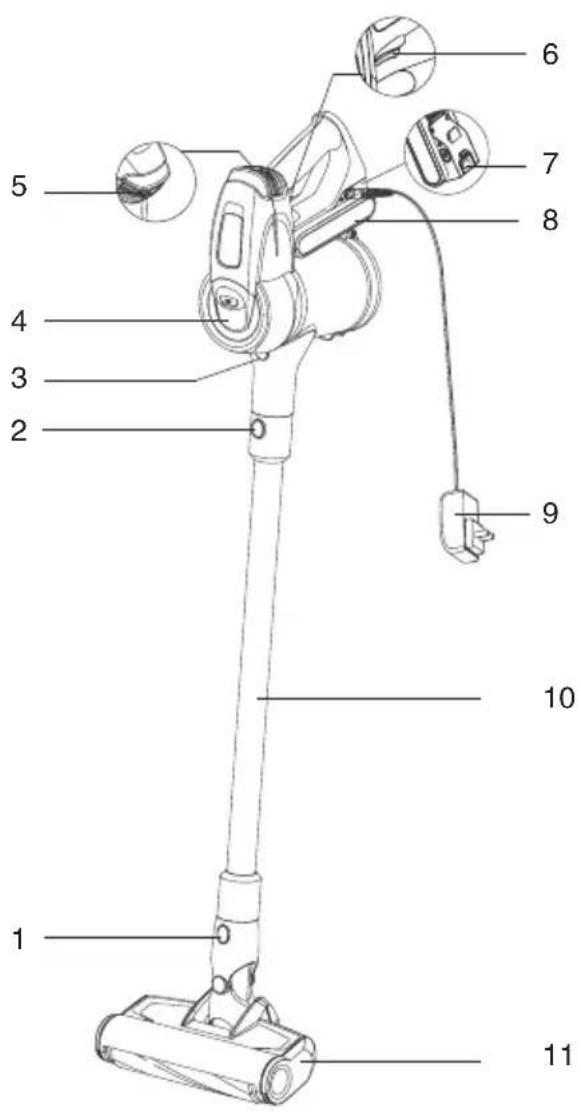

Nombres de las partes

1. Botón de liberación de la cabeza del piso
2. HEPA
3. Botón de liberación de la batería
4. Tubo metálico
5. Manguera de estiramiento
   16.Herramienta de tapicería 2 en 1

6. Manguera de Expansión

7. Botón de liberación de tubo de metal

8. Botón de control de velocidad
9. Paquete de baterías
10. Cabeza del piso eléctrico
11. Cepillo suave

12. Cabeza de colchón eléctrico
    20.Tornillos

13. Botón de liberación de la taza de polvo

14. Botón de encendido / apagado
15. Adaptador
16. Conector
17. Herramienta de grieta 2 en 1
    18.Base de carga

Lista de empaque

Nombre de partes	Aspirador de mano	Cabeza del piso eléctrico	Cabeza de colchón eléctrico	Herramienta de tapicería 2 en 1	Herramienta de hendidura 2 en 1
Cantidad 11	111
Nombre de partes	Tubo metálico Adaptador Paquete de baterías Cepillo suave Conector
Cantidad 11	111
Nombre de partes	Manguera de estiramiento	Base de carga	Manual de instrucciones	Tornillos	Manguera de Expansión
Cantidad 11	22

samblea del cuerpo principal

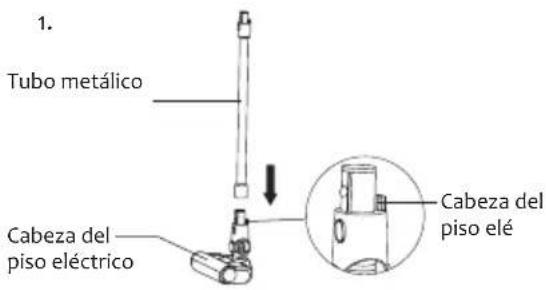

Conecte el calor del piso eléctrico con tubo metálico

Sostenga la cabeza del piso con la mano izquierda, use la mano derecha para insertar eltubo de metal verticalmente en la cabeza del piso, alinee con la aguja conductora, presione el asa hasta que se escuche un "clic". (Imagen 1)

Atención: Mantenga la manija y la cabeza del piso en la misma dirección, La aguja conductora debe alinearse con el zócalo.

Montaje de base de carga

Fije la base de carga en la pared a través de los orificios de los tornillos, de modo que se pueda colocar la aspiradora de mano. (Imagen 2)

Montaje de la batería y la aspiradora de mano Limpiado.

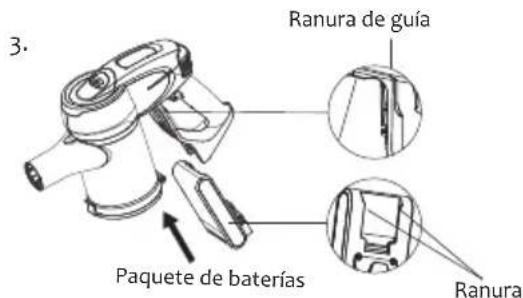

Conjunto de la batería: use una mano para sostener la aspiradora de mano, una mano para sostener la batería, alinee con la ranura de la guía, luego instale la batería hasta que se escuche el sonido de "clic". Tire con fuerza de la batería hacia abajo, si la batería permanece apretada, lo que significa que el conjunto de la batería está completo. (Imagen 3)

1. Tubo metálico Cabeza del piso eléctrico Cabeza del piso elé

2. Orificio del tornillo Base de carga

3. Ranura de guía Paquete de baterías Ranura

Atención: Desmonte la batería de la máquina cuando no utilice la aspiradora durante mucho tiempo. Embale la máquina y almacénela en un lugar seco, evitando la luz solar directa o el ambiente húmedo.

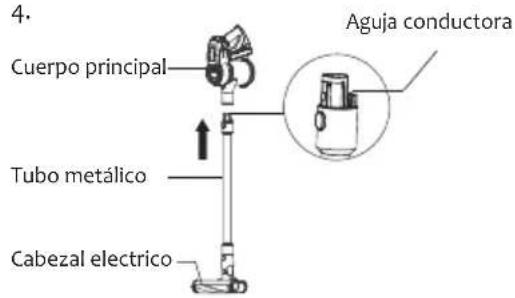

Montdaje del cabezal eléctrico, el tubo de metal y la aspiradora de mano.

Primero, ensamble la cabeza del piso y el tubo de metal conductor según el método de montaje de la cabeza del piso eléctrico y el tubo de metal conductor. Segundo, alinee la aguja conductora del tubo de metal conductor con el tubo conductor de la boca de succión, empuje hacia arriba hasta que se escuche un "clic" (Imagen 4)

4. Cuerpo principal Tubo metálico Cabezal electrico Aguja conductora

Accesorios de montaje

Para facilitar su uso, este producto está especialmente equipado con accesorios para la aspiradora de mano. La computadora de mano puede conectarse a diferentes herramientas para diferentes propósitos de limpieza.

No de ModeloNombre de partes	JV83
Cabeza de colchón eléctrico
Herramienta de tapicería 2 en 1
Herramienta de grieta 2 en 1
Cepillo suave
Manguera de estiramiento
Conector

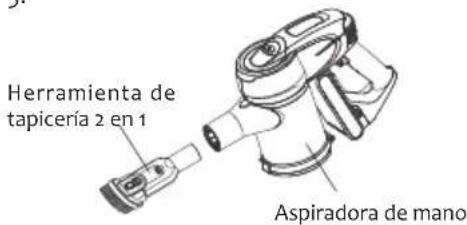

Conecte la aspiradora de mano con la herramienta de tapizado 2 en 1

Inserte el conector de la herramienta de tapicería 2 en 1 en la entrada de aire de mano hasta que quede bien ajustado. (Imagen 5)

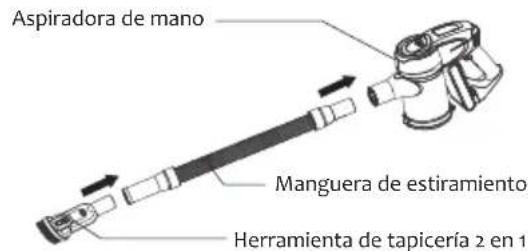

Conecte la aspiradora de mano con accesorios a través de la manguera elástica

Alinee la aspiradora con una manguera elástica, insértela hasta que esté completamente apretada. (Imagen 6)

Conecte la manguera elástica con la herramienta de tapizado 2 en 1: inserte la herramienta de tapicería 2 en 1 en la manguera elástica hasta que esté completamente apretada. (Imagen 6)

1.

Herramienta de tapicería 2 en 1 Aspiradora de mano

1.

Aspiradora de mano Manguera de estiramiento Herramienta de tapicería 2 en 1

Atención: la manguera elástica también puede conectar otros accesorios: herramienta de hendidura 2 en 1 y cepillo suave, el método de conexión es el mismo que la herramienta de tapizado 2 en 1

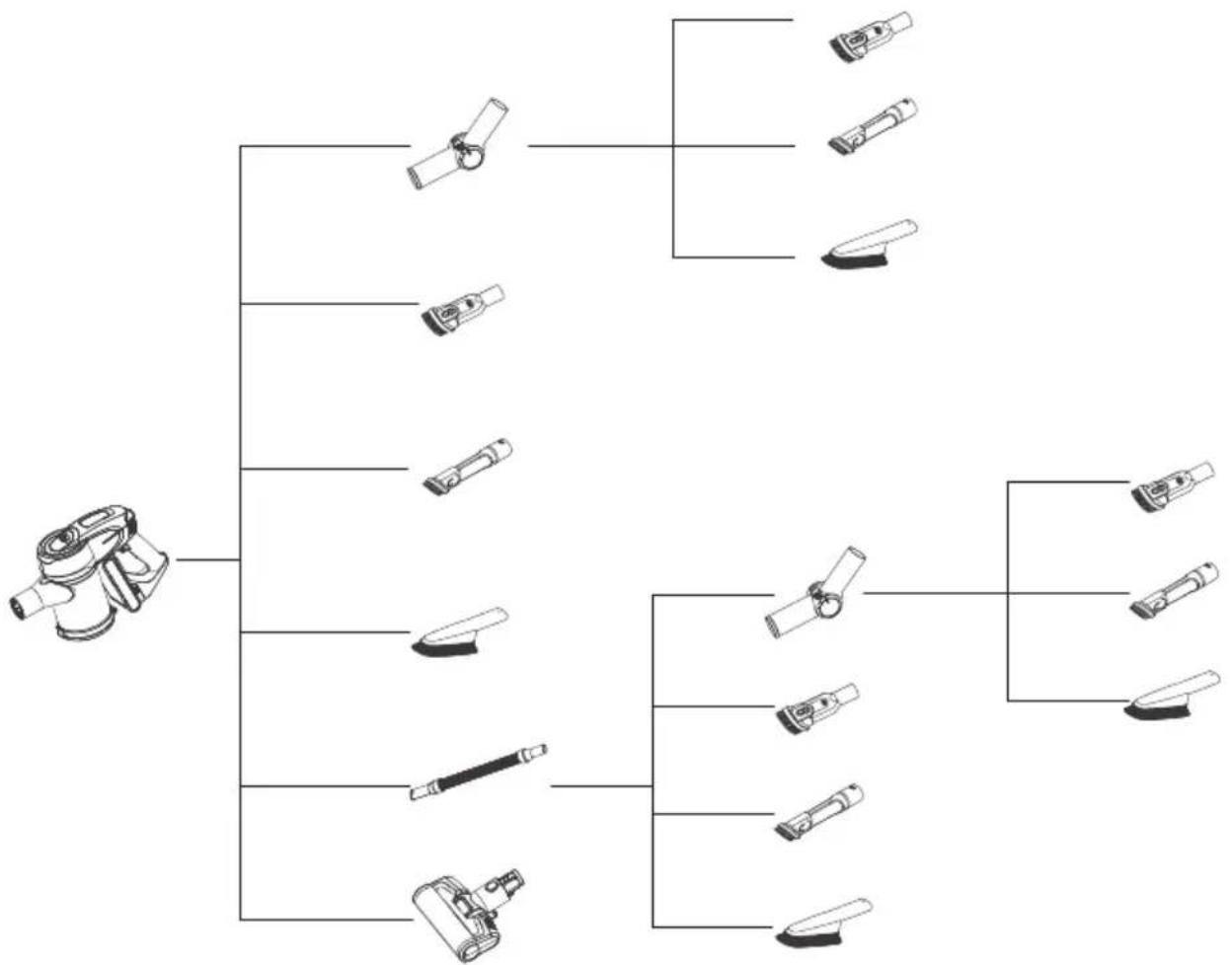

Lista de conexiones de accesorios


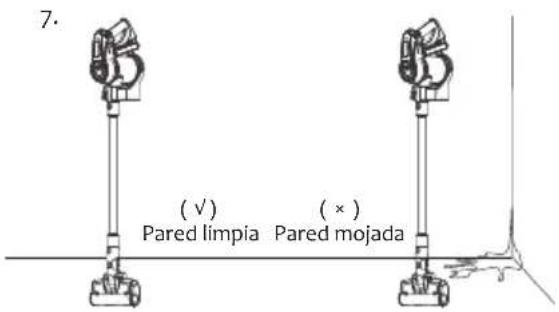

Accesorios de conexión con base de carga.

Fije la base de carga en una pared limpia, no la coloque en la pared húmeda como enla cocina. Después de que la tarea haya sido completada, colóquela en la base de carga. (Imágenes 7 y 8)

Uso de la aspiradora

Cargando

Atención: Cuando utilice la máquina por primera vez, la capacidad de la batería no está completa, debe colocar la máquina en la base de carga o sacar la batería para cargarla. La máquina se puede utilizardespués de que la batería se haya cargado completamente. (Imagen 9)

Cargue la aspiradora a tiempo cuando la carga de la batería sea insuficiente; Cuando el voltaje es demasiado bajo, para proteger la batería, el vacío se apagará automáticamente. En este momento, el vacío debe ser cargado. Durante la carga, la batería se puede sacar, cargarla a través del adaptador o colocar la máquina en la base de carga, y el indicador de carga se enciende en rojo. El aspirador se está cargando.

Atención: Cuando utilice la aspiradora por primera vez, cargue completamente la batería y descargue completamente la batería antes de la segunda carga para aumentar la vida útil de la batería.

JV 83 El tiempo de carga es de aproximadamente 5 horas. Cuando el indicador de carga en la aspiradora manual cambia de rojo a verde, significa que la aspiradora está completamente cargada. Recomendamos seguir cargando por la mitad. De una hora a una hora, para que el efecto de carga sea mejor. Después de cargar, desenchufe el cargador para detener la carga. (Imagen 10)

Uso del aspirador de mano

Tome la aspiradora de mano de la base de carga, presione el botón de encendido / apagado para encender y apagar la aspiradora. El indicador verde se enciende, es el modo normal, presione el botón de control de velocidad para activar el modo fuerte, el botón de control de velocidad puede cambiar entre el modo fuerte y el modo normal fácilmente.(Imagen 11)

8. Herramienta de grieta 2 en 1 Herramienta de tapicería 2 en 1 Base de carga

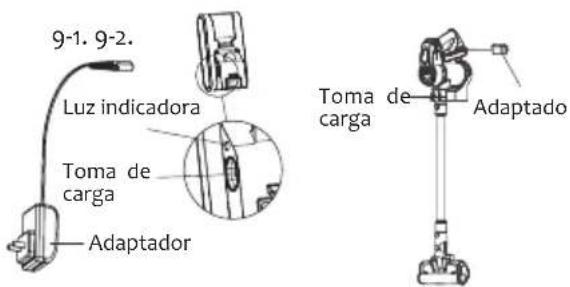

9-1. 9-2. Luz indicadora Toma de carga Adaptador Toma de carga Adaptado

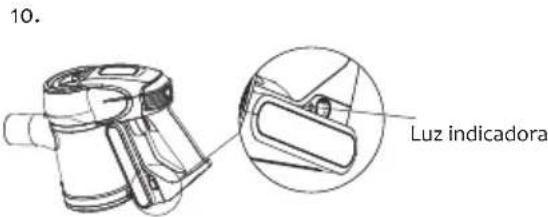

10. Luz indicadora

"Rojo" significa cargar "Verde" significa completamente cargado

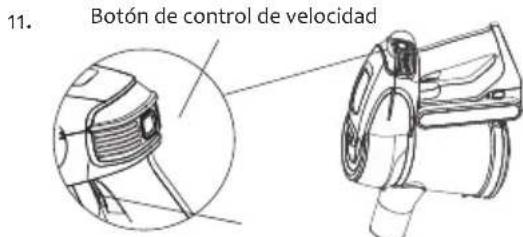

11. Botón de control de velocidad

Boton de encendido / apagado

Uso de la cabeza del piso eléctrico

El cabezal eléctrico puede limpiar alfombras de pelo corto, pisos duros o baldosas.(Imagen 12)

12-1.

Atención: Cuando el cabezal eléctrico está funcionando, si el rodillo de cepillo dejó de correr debido a un gran bloqueo de objetos extraños o un enredo excesivo de la fibra, o si el niño colocó la mano accidentalmente en el rodillo de cepillo, el cabezal dejará de funcionar para proteger la seguridad personal y evitar daños al motor del cabezal.

1.

Herramienta de tapizado 2 en 1: adecuada para limpiar el polvo en el armario, el sofá, el alféizar de la ventana y la superficie de la mesa. (Imagen 13)

1.

Herramienta de hendidura 2 en 1: adecuada para Limpiar Grietas, esquinas y otras zonas estrechas. (Imagen 14)

Cepillo suave: Adecuado para limpiar muebles fácilmente rayados, como estanterías, obras de arte (Imagen 15)

1.

Cabezal eléctrico del colchón: golpee y limpie el polvo, ácaros y alérgenos delos ácaros del sofá y la cama. (Imagen 16)

Manguera de estiramiento: para conectar la aspiradora de mano y los accesorios para limpiar áreas de difícil acceso.(Imagen 17)

Limpieza y reemplazo de piezas

Atención:

1. El filtro HEPA está disponible para la venta en los distribuidores locales de aspiradoras.
2. Se recomienda limpiar la copa de polvo después de cada uso; Cuando el depósito de polvo está lleno o el filtro HEPA está obstruido, debe limpiarse y reemplazarse si es necesario. El cepillo de suelo puede enredarse con el cabello después de un uso prolongado, debe limpiarse a tiempo para que el aspirador funcione de manera más eficiente.

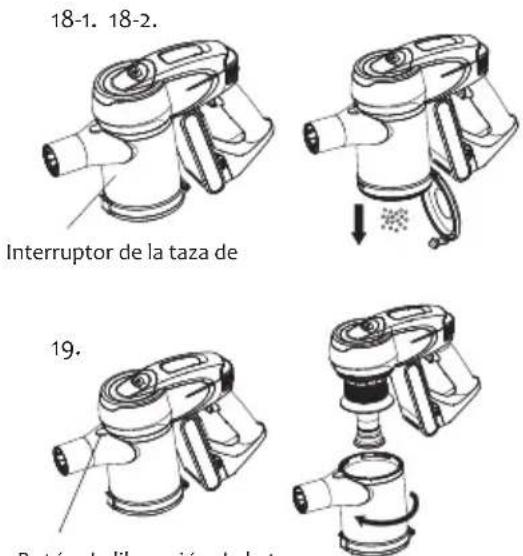

Limpieza de la taza de polvo y sistema de filtración

Clean dust cup

TUn interruptor de copa, Se puede verter en el vaso de polvo Polvo (Imagen 18)

Presione con fuerza el botón de liberación de la copa de polvo, sostenga firmemente el cuerpo principal con la mano derecha, girela copa de polvo en la dirección que se muestra en la imagen, retire la copa de polvo del cuerpo principal para limpiar más la copa de polvo. (Imagen 19)

Limpiar el filtro

Sostenga el cuerpo principal, tome el HEPA hacia arriba como se muestra en la imagen, saque el HEPA, luego saque el sistema de ciclón de Grado 2, límpielo.(Imagen 20)

Fije la entrada HEPA, gire la cubierta HEPA en la misma dirección que se muestra en la imagen, separe la cubierta HEPA de la entrada HEPA, que se limpiará fácilmente. Después de limpiar y secar, volver a montar. (Imagen 21 y 22)

Limpiar el cepillo eléctrico

1.1. Utilice el dedo para soltar el botón del rodillo del cepillo, saque la cubierta lateral del rodillo.
2.2. Saque un lado del rodillo de cepillo en la misma dirección que se muestra en la imagen, luego el rodillo de cepillo se puede sacar para limpiar. After cleaning and replacing, reassemble it.
3.3. Después de la limpieza o la sustitución,de acuerdo con el desguace. (Imagen 23)

18-1. 18-2. Interruptor de la taza de 19. Rotón de liberación de la taza

Botón de liberación de la taza de polvo

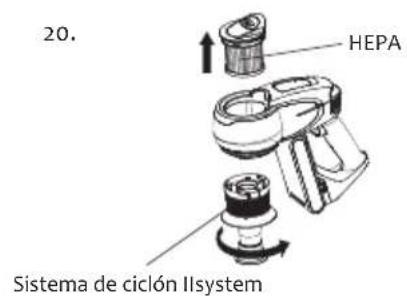

20. HEPA Sistema de ciclón IIsystem

21. Cubierta HEPA Entrada HEPA

22.

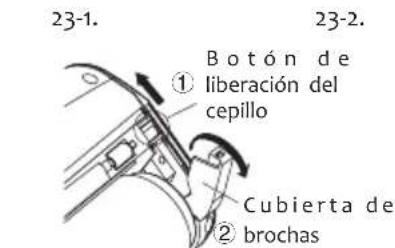

23-1. 23-2. ① Botón de liberación del cepillo Cubierta de brochas

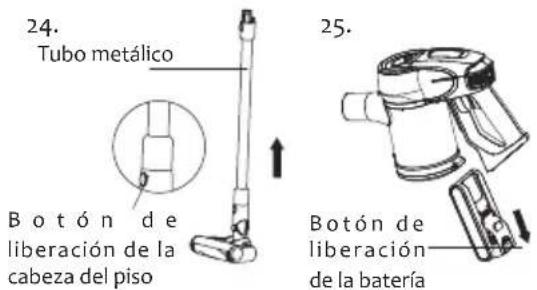

Almacenamiento de la aspiradora

Desmonte la cabeza del piso eléctrico y el tubo de metal

Cuando almacene o limpie la aspiradora, si necesita desmontar el cabezal del piso eléctrico, presione el botón de liberación del cabezal del piso eléctrico, tire del tubo de metal hacia arriba. (Imagen 24)

Desembale la batería

Presione el botón de liberación de la batería, saque la batería. Coloque la batería en una bolsa de plástico y luego colóquela en un lugar seco. (Imagen 25)

Desmonte la aspiradora de mano y el tubo de metal

Primero, fije la computadora de mano, presione el botón de liberación del tubo metálico y sáquelo. (Imagen 26)

Almacenamiento de la máquina

Saque la batería si la máquina no se usa durante mucho tiempo. Almacene la máquina en un lugar fresco y seco, evitando la luz solar directa o el ambiente húmedo.

24. Tubo metálico Botón de liberación de la cabeza del piso 25. Botón de liberación de la batería

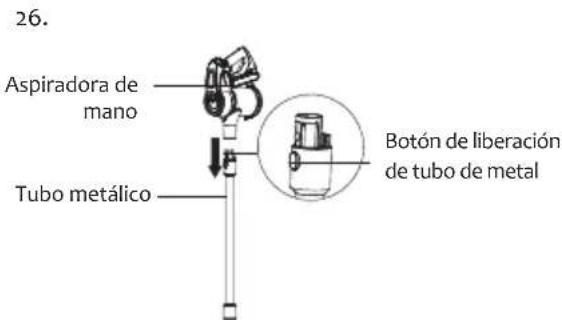

26. Aspiradora de mano Tubo metálico Botón de liberación de tubo de metal

Notas de seguridad

Esta aspiradora está diseñada para uso doméstico. No lo utilice para fines comerciales o de otro tipo. Lea atentamente este manual de instrucciones antes de usar, guárdelo y guárdelo adecuadamente para usarlo en el futuro.

No ponga la aspiradora cerca del fuego u otras instalaciones a altas temperaturas.

No utilice ni almacene la máquina en condiciones extremas, por ejemplo, temperaturas extremas. Se recomienda utilizarlo en interiores a temperaturas entre 5°C y 40°C. Guarde la máquina en un lugar seco y evite la luz solar directa.

Cargue completamente la batería antes del primer uso o después de un almacenamiento prolongado.

Antes de usar la aspiradora, asegúrese de que el cepillo giratorio esté ensamblado; de lo contrario, podría ocasionar el bloqueo del ventilador del motor, lo que provocaría la quema del motor

No utilice la aspiradora para recoger detergente, aceite, escoria de vidrio, agujas, cenizas de cigarrillos, polvo húmedo, agua, fósforos, etc.

No utilice la aspiradora para recoger partículas pequeñas como cemento, polvo de yeso, polvo de pared u objetos grandes como bolas de papel; de lo contrario, se producirán fallos de funcionamiento como el bloqueo y el desgaste del motor.

Evite el bloqueo de la entrada de aire o del rodillo de cepillo, ya que podría causar una falla del motor.

No vierta ni salpique agua u otros líquidos en la máquina para evitar cortocircuitos y quemar la máquina.

Si el cepillo no funciona, verifique si el cepillo está enredado con pelo u otra fibra larga, límpielo a tiempo.

Cuando almacene la máquina durante mucho tiempo, asegúrese de que la batería esté completamente cargada antes de guardarla y cárguela al menos cada tres meses.

Desenchufe el cargador para limpiar o reparar la máquina. Sostenga el cargador al enchufarlo o desenchufarlo, y no tire del cable de carga.

Use un paño seco para limpiar la máquina. Líquidos como la gasolina, el alcohol, el diluyente de laca causarán grietas o decoloración del color y no se pueden usar.

Si la máquina no está funcionando después de cargarla por completo, debe revisarla y repararla en nuestra oficina designada, no desmonte la máquina por su cuenta.

Cuando deseche la máquina, presione el botón para liberar la batería, saque la batería, asegúrese de que la máquina esté desconectada de la alimentación y manejada correctamente. No tirar al fuego, al agua o al suelo.

Si la fuga de líquido de la batería toca su piel o su ropa, lávela con agua; si siente alguna molestia, vaya al hospital inmediatamente.

No utilice baterías no originales, evitando daños en la máquina y problemas de seguridad.

Evite usar la aspiradora para recoger objetos fácilmente bloqueables, como: bolsas de plástico, papel dulce, papel grande, que podría afectar la función e incluso provocar una falla de trabajo. Limpie la materia extraña en la cabeza del piso a tiempo, entonces funcionará normalmente. El paquete de baterías desechado debe ser reciclado de manera segura, no lo deseche de manera casual.

Eliminación de fallos

Verifique los siguientes problemas antes de enviarlos a las oficinas de reparación designadas.

Síntomas Posibles	causas Soluzioni
El motor no esta funcionando	La batería no tiene energía. Ricaricare l’aspirapolvere
	Tubo de metal, piso eléctrico, batería no ensamblada correctamente al cuerpo principal	Verificare che gli accessori siano assemblati correttamente al corpo principale
Succión baja	La taza de polvo esta llena	Tirar el polvo de la copa de polvo
	HEPA está bloqueado por el polvo	Limpie o reemplace HEPA
	Manguera del cabezal del piso o rodillo del cepillo bloqueado	Limpiar la cabeza del piso
Tiempo de ejecución corto después de la carga	Batería no cargada completamente	Siga las instrucciones del manual para cargar completamente la batería.
	Envejecimiento de la batería Reemplace una batería nueva

Atención: Si se produjeron otras fallas que necesiten herramientas profesionales para evitar peligros, el fabricante, otras oficinas de mantenimiento o profesionales de oficinas similares deben reparar o reemplazar la máquina.

Especificación de producto

Parámetros técnicos

No de Modelo JV83
Tensión nominal 25.2V	---
Potencia nominal 450W
Voltaje de entrada del adaptador	100-240V ~ 50/60Hz 0.8A
Voltaje de salida del adaptador	30V---600mA
Modelo No de Cabezal Eléctrico	T-EB110A
Potencia nominal de la cabeza de piso eléctrica	30W
Capacidad de la batería	2500mAh
Horas de carga	5h

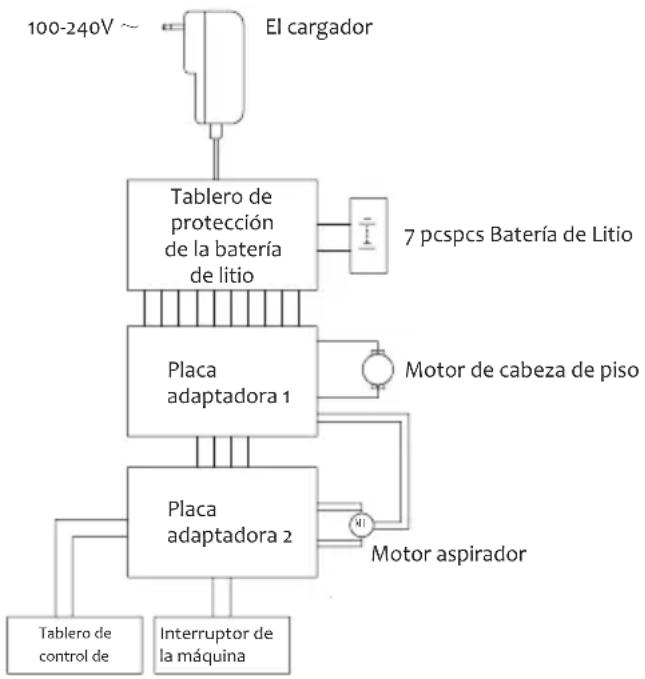

Schema del circuito

Información del fabricante

Fabricante Kingclean Electric Co., Ltd
Dirección	215009No.1 Calle Xiangyang, Distrito Nuevo Suzhou, Provincia de Jiangsu 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Solo para países de la EC:De acuerdo con la Guía Europea 2012/19 / UE, las máquinas que ya no son utilizables, y de acuerdo con la Guía Europea 2006/66 / CE, las baterías / paquetes defectuosos o usados, deben recolectarse por separado y desecharse de manera ambientalmente correcta.

Paquetes de baterías / baterías:

Las baterías integradas solo pueden ser retiradas para su eliminación por personal calificado. Abrir la carcasa de la carcasa puede dañar o destruir la máquina.

No deseche los paquetes de baterías / baterías en la basura doméstica, fuego o agua. Los paquetes de baterías / baterías deben, si es posible, descargarse, recolectarse, reciclarse o desecharse de manera respetuosa con el medio ambiente.

Sujeto a cambios sin previo aviso.

Informaciones de garantía

Este producto cuenta con garantía de dos años a partir de la fecha de compra. Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías.
