РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ JV83 JIMMY

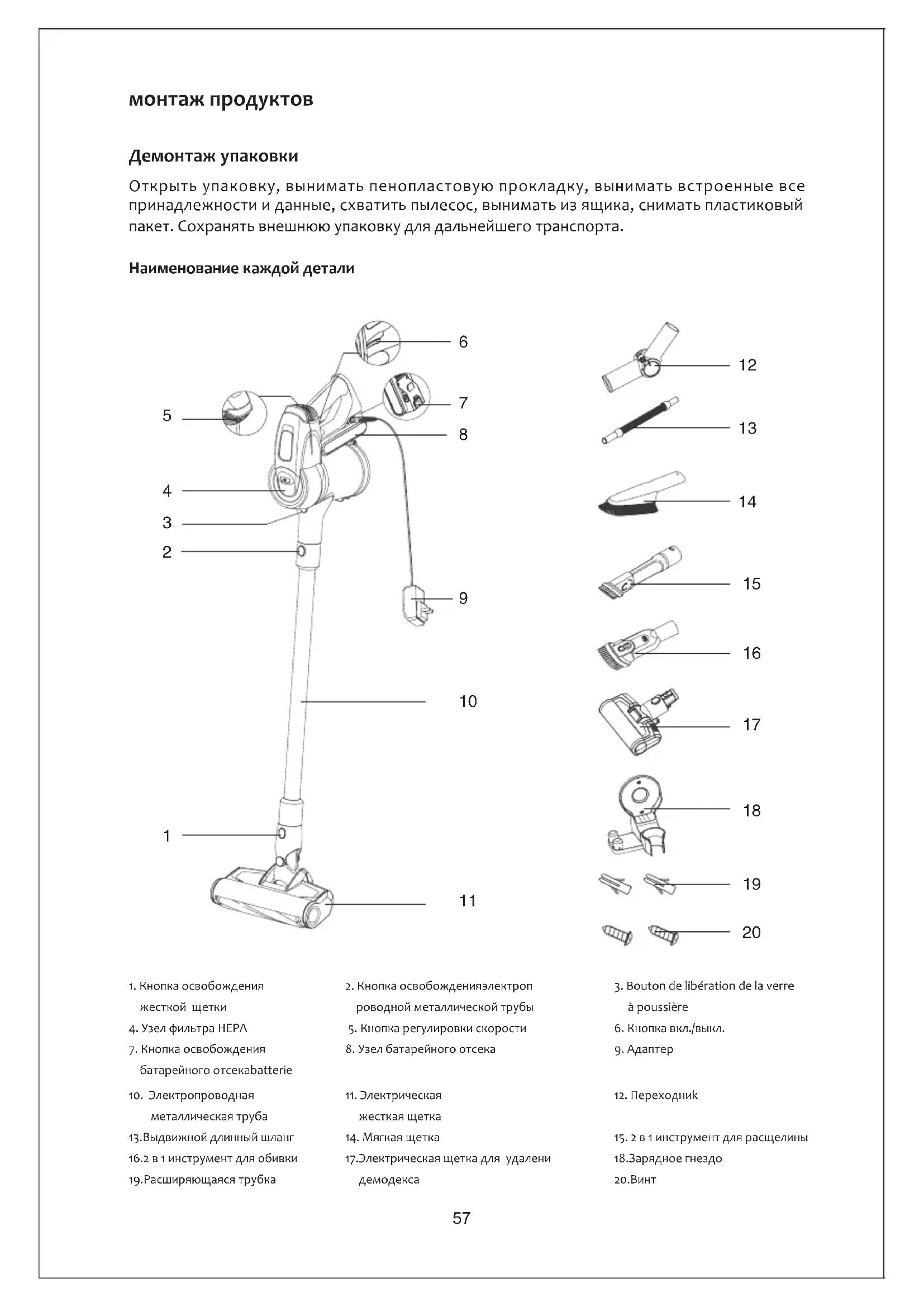

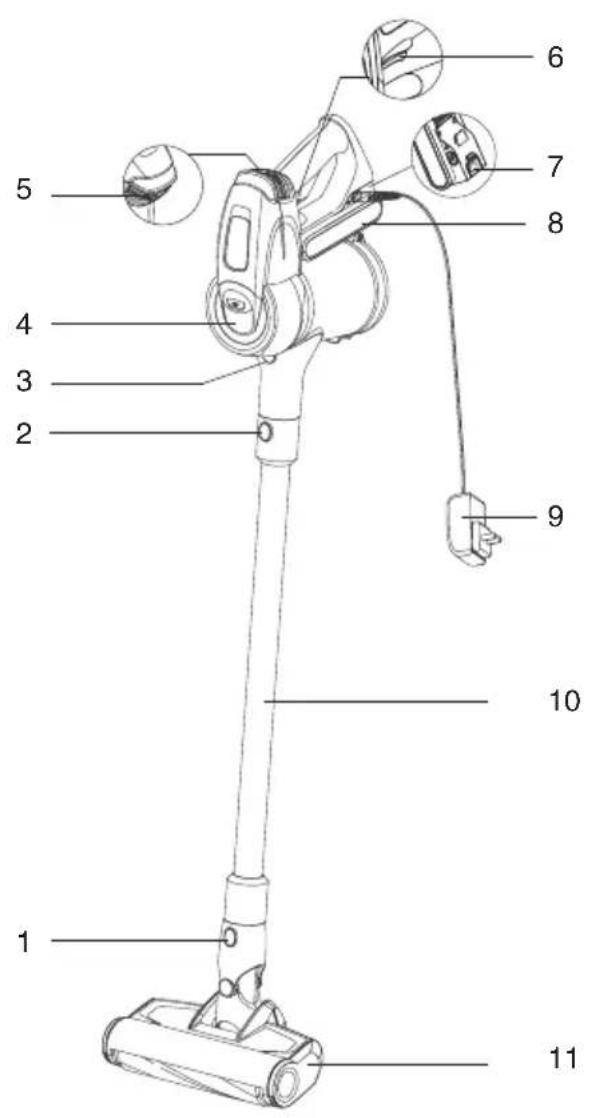

M157 монтаж продуктов Демонтаж упаковки Наименование каждой детали Открыть упаковку, вынимать пенопластовую прокладку, вынимать встроенные все принадлежности и данные, схватить пылесос, вынимать из ящика, снимать пластиковый пакет. Сохранять внешнюю упаковку для дальнейшего транспорта.

1. Кнопка освобождения

4. Узел фильтра HEPA

7. Кнопка освобождения

батарейного отсекаbatterie

10. Электропроводная

металлическая труба 13.Выдвижной длинный шланг

16.2 в 1 инструмент для обивки

19.Расширяющаяся трубка

17.Электрическая щетка для удалени

15. 2 в 1 инструмент для расщелины

18.Зарядное гнездо 20.Винт

2. Кнопка освобожденияэлектроп

роводной металлической трубы

5. Кнопка регулировки скорости

8. Узел батарейного отсека

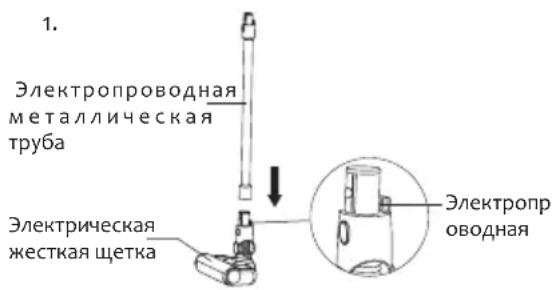

Монтаж целого агрегата Liste de colisage При соединении, просим держать электрическую жесткую щетку левой рукой согласно указательному направлению, правой рукой вертикально вставлять монтажное отверстие жесткой щетки под электропроводной металлической трубой в соединительную головку жесткой щетки, и выравнивать электропроводную иглу, сильно вниз нажать деталь толкателя до слушания звука «тюк», то монтаж окончится. (Рис. 1) Просим закрепить зарядное гнездо на стене через резьбовое отверстие, чтобы удобно для установки ручного пылесоса. (Рис. 2) Монтаж электрической жесткой щетки и электропроводной металлической трубы Монтаж зарядного гнезда Наименование Ручной пылесос Электрическая жесткая щетка Электрическая

2 в 1 инструмент для расщелины Количество 1 1 1 1 1 Наименование Электропроводная металлическая

Адаптер Батарейный отсек

Количество 1 1 1 1 1 Наименование

Инструкция по эксплуатации

Количество 1 1 1 2 2 Внимание: При сборке, ориентация рукоятки сохраняет единогласное с направлением жесткой щетки,нацелить электропроводную иглу и разъем для подключения.

Электрическая жесткая щетка Электропроводная металлическая

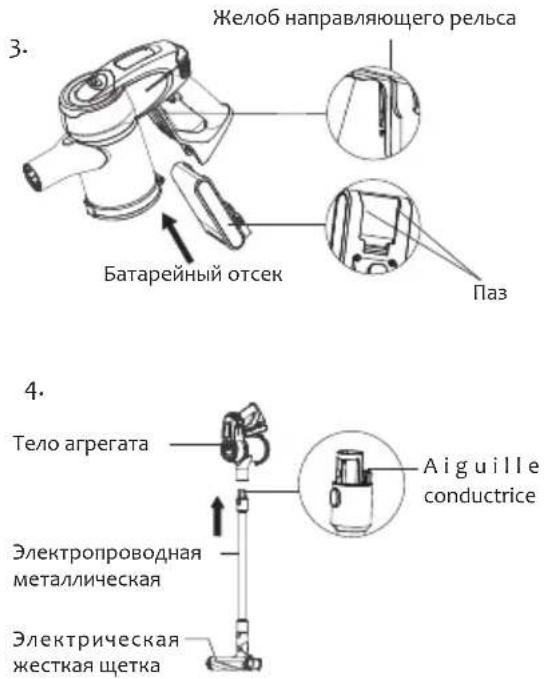

Монтаж батарейного отсека: одной рукой держать ручной пылесос, другой рукой держать батарейный отсек, нацелить желоб направляющего рельса тела агрегата, застегивать нижнюю крышку батарейного отсека согласно указательному направлению стрелки. После монтажа на месте и слушания звука «тюк», силой вниз пробовать тащить нижнюю крышку батарейного отсека, которая не свободная, тогда монтаж батарейного отсека окончится. (Рис. 3) Монтаж батарейного отсека и ручного

Внимание:При длительном не использовании пылесоса, просим демонтировать батарейный отсек, упаковать машину, сохранять на холодном и сухом месте, нельзя сохранять в среде солнечного облучения или влажной среде.

Желоб направляющего рельса Батарейный отсек Сначала, согласно монтажному методу соединения электрической жесткой щетки и электропроводной металлической трубы, окончить монтаж жесткой щетки и электропроводной металлической трубы. Потом, выравнивать электропроводную иглу электропроводной металлической трубы с трубой электропроводной горлянки, силой вверх толкать, после слушания звука «тюк» и получится. (Рис. 4) Монтаж электрической жесткой щетки, узла электропроводной металлической трубы и ручного пылесоса Тело агрегата Aiguille conductrice Электропроводная металлическая Электрическая жесткая щетка

Соединение принадлежностей Для удобного использования, данная продукция специально оснащает принадлежности для части ручного пылесоса, когда вы отдельно используете ручной пылесос, можно прямо соединять принадлежности согласно нужде. JV83 Электрическая щетка для удаления демодекса инструмент для обивки инструмент для расщелины Мягкая щетка Выдвижной длинный шланг

Соединение ручного пылесоса и 2-1 инструмента

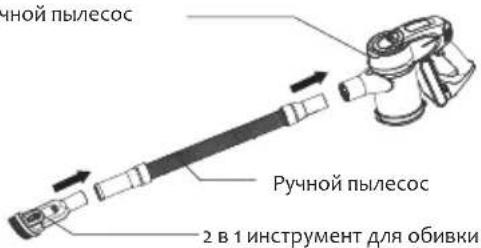

Соединение ручного пылесоса с принадлежностями через выдвижной длинный

IПросим нацелить круглое адаптирующее отверстие 2-1 инструмента для обивки во всасывающее отверстие пылеосадочной чашки ручного пылесоса, потом вставлять на стопорное положение согласно указательному направлению и получится. (Рис. 5) Как показан в рисунке, нацелить квадратное адаптерное отверстие выдвижного длинного шланга во всасывающее отверстие чашки пылей ручного пылесоса, потом вставлять на стопорное положение согласно указательному направлению в рисунке и получится. (Рис. 6) Соединение выдвижного длинного шланга с 2 в 1 инструментом для обивки: как показан в рисунке, вставлять 2 в 1 инструмент для обивки согласно указательному направлению в рисунке до арретирования и получится. (Рис. 6)

2 в 1 инструмент для

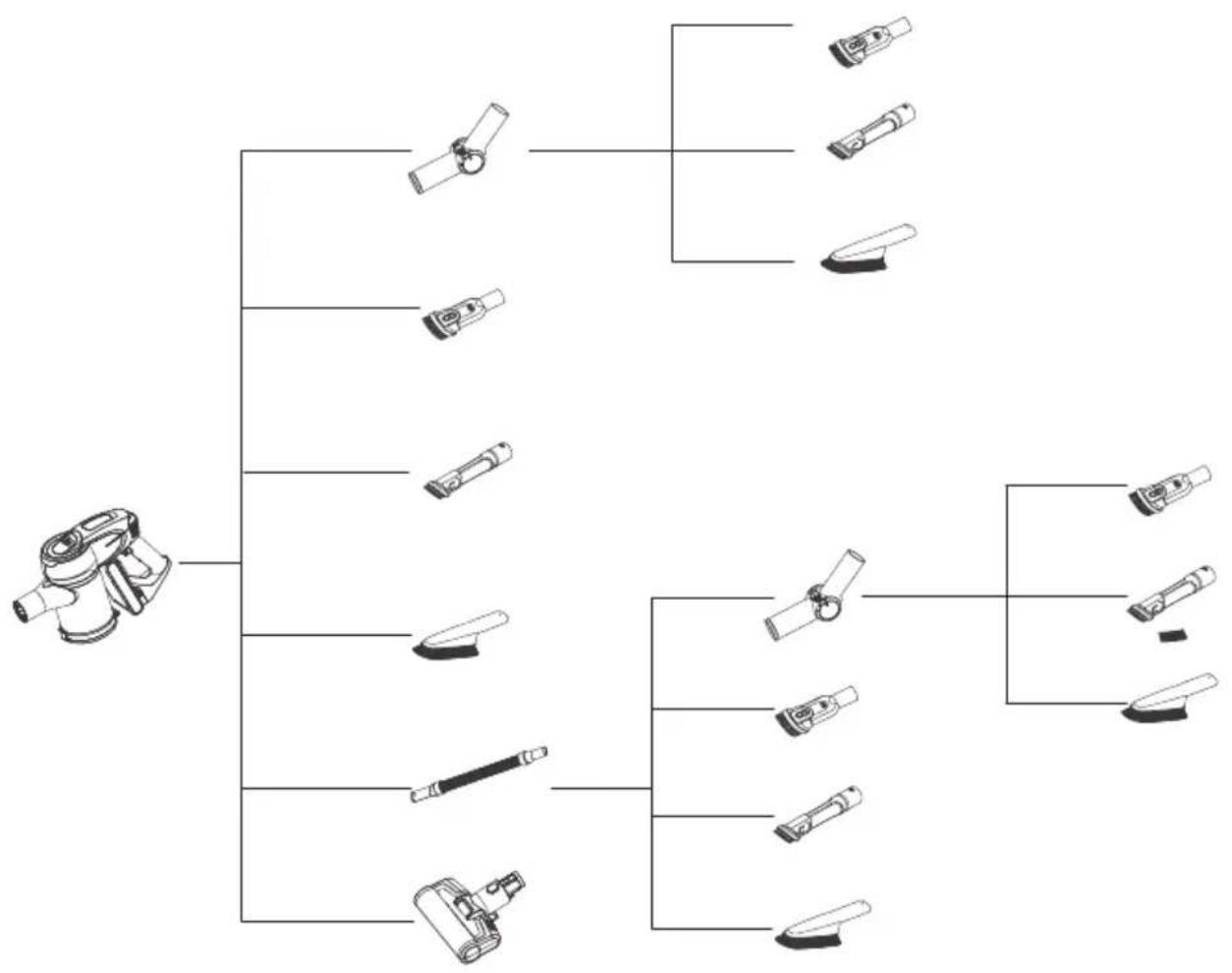

Ручной пылесос Ручной пылесос 2 в 1 инструмент для обивки Ручной пылесос61 Ведомость соединения принадлежностей Примечание: соединяемые прочие принадлежности выдвижного длинного шланга: 2 в 1 инструмент для расщелины и мягкая щетка, метод соединения одинаковый с 2 в 1 инструментом для обивки. Соединение принадлежностей и зарядного

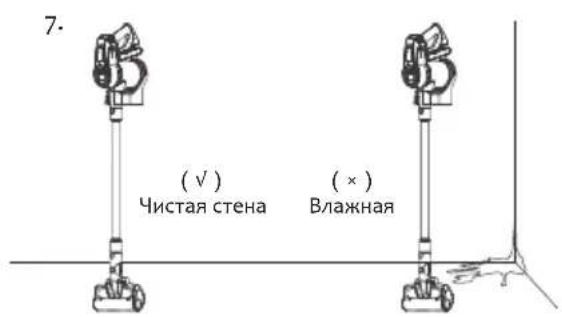

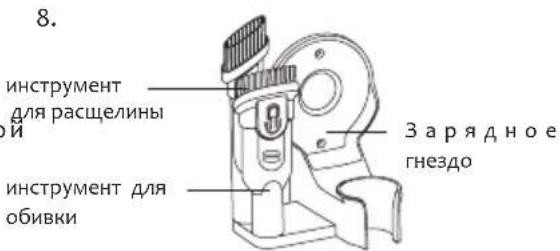

Просим заранее закрепить зарядное гнездо на чистой стене, нельзя закрепить в кухне и других легко влажных стенах. По окончанию использования принадлежностей, можно размещать принадлежности на зарядное гнездо согласно указательному методу в рисунке. (Рис. 7, Рис. 8)

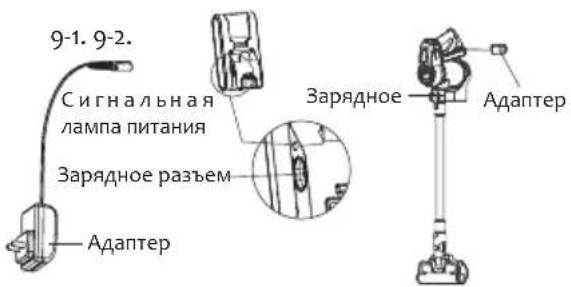

Когда количество электричества не хватит, просим вовремя зарядить пылесос; когда напряжение слишком низкое, чтобы защищать батарейный отсек, будет возникать явление автоматической защиты от выключения электропитания, тогда необходимо зарядить пылесос. При заряде, можно вытащить батарейный отсек для заряда через адаптер (Рис. 9-1), тоже может размещать целый агрегат на зарядное гнездо для заряда через адаптер (Рис. 9-2), тогда сигнальная лампа на Время заряда JV83 составляет около 5 часа, когда сигнальная лампа питания превращает из «Красной» в «Зеленой», объясняет окончание заряда батарейного отсека пылесоса (Рис. 10). Тогда зарядное устройство проводит компенсационную зарядку, вы можете продолжать заряд на 0.5 – 1 час, таким образом, эффективность заряда лучше. Внимание: При первом использовании данной продукции, может быть, емкость батарейного отсека пылесоса не полная, нужно поставить машину в зарядное гнездо или вытащить батарейный отсек для заряда, по окончанию заряда, можно использовать. (Рис. 9) С и г н а л ь н а я лампа питания

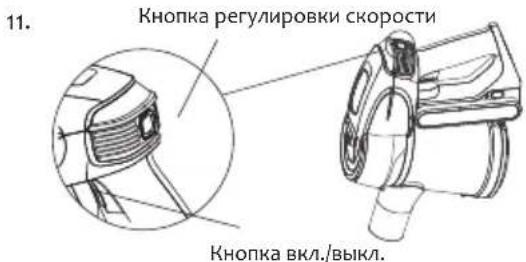

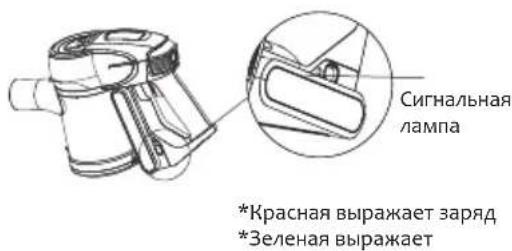

Кнопка регулировки скорости Кнопка вкл./выкл. *Красная выражает заряд *Зеленая выражает

Использование ручного пылесоса

Внимание: При первом использовании, просим зарядить батарейный отсек до полного, и полностью разрядить количество электричества батарейного отсека, потом проводить второй заряд для повышения срока службы батарейного отсека. После снятия ручного пылесоса из зарядного гнезда, нажать кнопку вкл./выкл. на рукоятке может контролировать пуск и стоп пылесоса. (Рис. 11) После пуска, зеленая сигнальная лампа питания светит, тогда находится в низком уровне, потом нажать кнопку регулирования скорости на рукоятке может переключить в высокий уровень, кнопка регулировки скорости может реализовать функцию переключения из высокого уровня в низкий уровень целого агрегата, таким образом, можно циркулировать

Использование пылесосаr63 *Красная выражает заряд *Зеленая выражает 12-1.

Внимание:При вращении электрической жесткой щетки, если возникает всасывание постороннего предмета с большим объемом или обвязка чрезмерного слишком волокна, также дети ошибочно протягивают руку в камеру малярного валика при игре данного агрегата, что приводит к аномальному прекращению вращения малярного валика, жесткая щетка будет выключить и останавливать вращение, чтобы защищать личную безопасность и избегать повреждения электродвигателя жесткой щетки. Использование электрической жесткой

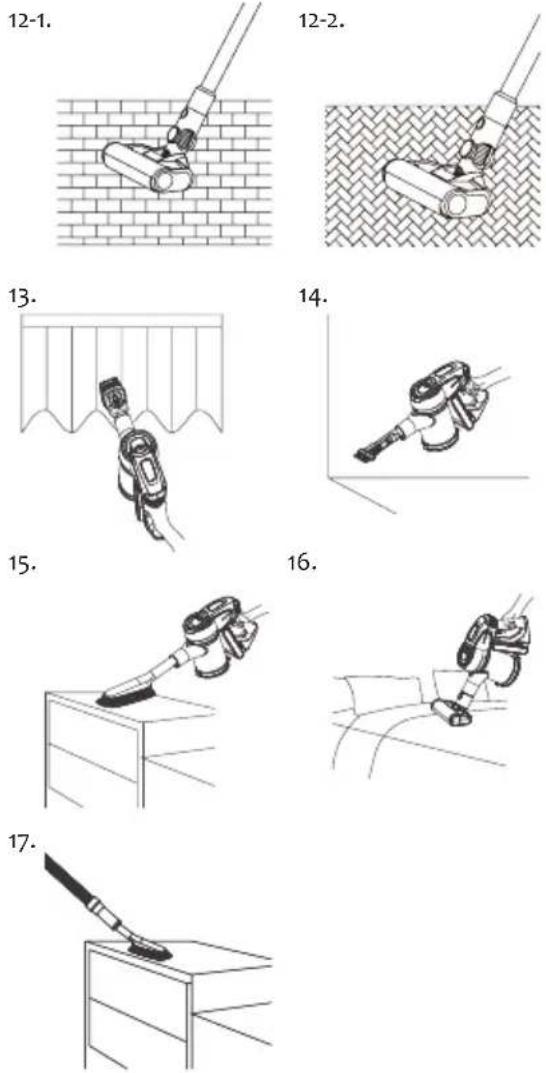

Использование принадлежностей Электрическая жесткая щетка может пылесосить на коротковолосого ковре или жестком поле, напольной плитке.(Рис. 12) 2 в 1 инструмент для обивки годится для очистки пыли в стенном шкафу, на подоконнике, диване и каждом столе. (Рис. 13) 2 в 1 инструмент для расщелины: годится для очистки щели, глухого места окна и дверей, других узких расщелин. (Рис. 14) Мягкая щетка: годится для очистки метелей, которые боятся царапины материала, например, книжный шкаф, изделие художественной промышленности и т.д.. (Рис. 15) Электрическая щетка для удаления демодекса: специально предназчена для дивана, матраса, через выколачивание и вибрацию малярного валика, выколачивать демодекс, пыль, которые скрываются в глубоком слое постели или дивана для всасывания. (Рис. 16) Выдвижной длинный шланг: выдвижной длинный шланг соединяет ручной пылесос и принадлежностей для гибкого поглощения пыли. (Рис. 17)64

1. 1. Импортный фильтр HEPA продается в торговце пылесоса;

2. Рекомендуется вовремя очистка чашки пыли после каждого использования; при заваливании фильтра

HEPA из-за чрезмерной слишком пыленосности, нужно чистить или смывать, при необходимо можно заменять; после длительного использования электрического малярного валика, волосок малярного валика имеет возможность обвязывать волоски и другие длинные флоккулы, нужно вовремя очистить для обеспечения эффективной работы пылесоса Очистка и замена деталей Очистка пылеосадочной чашки и фильтру Силой вниз вытащить вкл./выкл. пылеосадочной чашки, то можно опрокидывать пыли из пылеосадочной чашки. (Рис. 18) Просим нажать силой кнопку освобождения пылеосадочной чашки, и правой рукой закрепить положение тела агрегата, одновременновращать узел пылеосадочной чашки согласно указательному направлению в рисунке, отделитьузел пылеосадочной чашки от тела агрегата, можно глубже очистить пылеосадочную чашку. (Рис. 19) Очистка пылеосадочной чашки 18-1. 18-2.

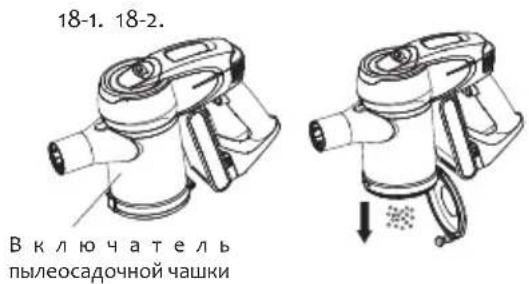

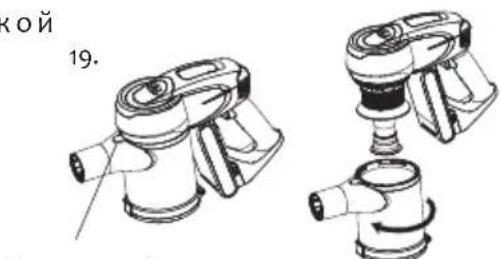

Кнопка освобождения пылеосадочной чашки

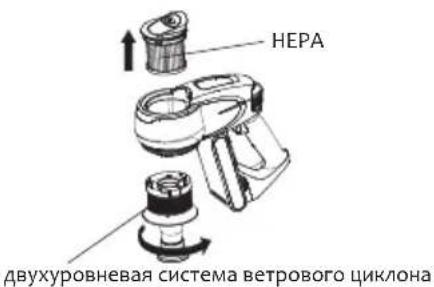

пылеосадочной чашки Рукой держать тело агрегата, и вверх поднимать узел фильтра HEPA согласно указательному направлению в рисунке (Рис. 20), вынимать узел фильтра HEPA; вывернуть двухступенчатуюциклонную систему согласно указательному направлению в рисунке, то можно проводить очистку и смывку для узла фильтра HEPA и двухступенчатой циклонной

Просим сначала закрепить положение фильтра HEPA, и вращать верхнюю крышку фильтра HEPA согласно направлению (Рис.21), можно отделить верхнюю крышку фильтра HEPA от воздухопроводного фильтра HEPA, что может удобно очистить или смывать воздухопроводный фильтр HEPA. По окончании очистки или смывки (Рис. 22) (при необходимости, просим заменять), потом собирать согласно обратной очереди демонтажа, то можно повторно использовать. Clean filter system

HEPA двухуровневая система ветрового циклона HEPA HEPA65 Сохранение и хранение пылесоса Демонтаж электрической жесткой щетки и электропроводной металлической

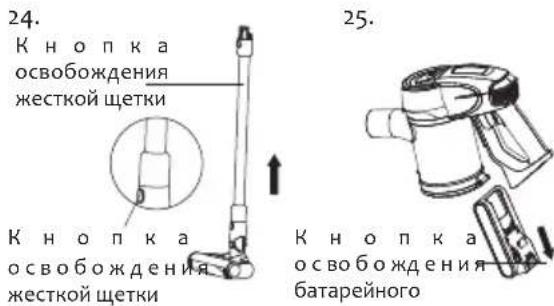

Демонтаж батарейного отсека Демонтаж ручного пылесоса и электропроводной металлической трубы При пакетировании для хранения или очистке пылесоса, если нужно демонтировать электрическую жесткую щетку, просим нажить кнопку освобождения жесткой щетки согласно указанию в рисунке, одновременно тащить электропроводную металлическую трубу согласно указательному направлению в рисунке, вынимать из монтажного отверстия и получится. (Рис. 24) Нажать кнопку освобождения батарейного отсека, вынимать батарейного отсека согласно направлению (Рис. 25). Размешать батарейный пакет в пластиковый пакет, потом размещать на сухое место для хранения. Просим сначала закрепить положение ручного пылесоса, нажать кнопку освобождения металлической трубы, и вытащить электропроводную металлическую трубу согласно направлению (Рис. 26).

освобождения жесткой щетки

о с в о б о ж д е н и я жесткой щетки Ручной пылесос Электропроводная металлическая труба

о с во б о жд е н и я батарейного Кнопкаосвобождения электропроводной металлической трубы

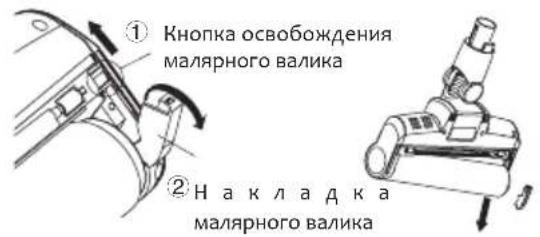

Очистка электрического малярного валика

1. Двигать кнопку освобождения малярного

валика пальцем согласно направлению стрелки, наружу вынимать накладку в стороне малярного

2.В указательной стороне в рисунке вынимать один конец малярного валика согласно указательному направлению в рисунке, то можно вынимать малярный валик из выреза для

3.По окончании очистки или замены, собирать согласно обратной очереди демонтажа и получится. (Рис. 23) 23-1. 23-2. Кнопка освобождения малярного валика

②66 Хранение целого агрегата При длительном не использовании пылесоса, просим демонтировать батарейный отсек, упаковать машину, сохранять на холодном и сухом месте, нельзя сохранять в среде солнечного облучения или влажной среде. Особенные указания Данный пылесос предназначен для домашнего использования, просим не использовать в коммерческих или других целях. Перед использованием данной машины, просим внимательно прочитать данную инструкцию, и надлежащим образом сохранять для дальнейшей справки. Просим не приблизить пылесос слишком к источнику огня и другим местам высокой температуры. Просим не использовать и сохранять данную машину в крайних плохих условиях, например крайняя температура, просим не использовать в среде ниже 5 градусов или выше 40 градусов, просим сохранять в холодном и сухом месте, запрещается длительное солнечное

Перед использованием нового батарейного отсека или при первом использовании батарейного отсека после длительного сохранения, просим полностью зарябить батарейный отсек. Перед использованием пылесоса, просим обратить внимание на хороший монтаж малярного валика жесткой щетки, иначе, имеет возможность приводить к заваливанию вентилятора электродвигателя, и приводить к выжиганию электродвигателя. Просим не использовать пылесос для сбора моющего средства, керосина, стеклянного шлака, иглы, табачного пепла, влажной пыли, сточных вод, спичек и других предметов. Просим не использовать пылесос для сбора цемента, гипсового порошка, настенного порошка и других мельчайших частиц, или бумажных шариков и других крупных предметов, иначе, будет приводить к заваливанию пылесоса, выжиганию электродвигателя и другим неисправностям. При использовании пылесоса, просим обратить внимание на не заваливание всасывающего отверстия или стоянку малярного валика, иначе, имеет возможность приводить к неисправностям электродвигателя. Просим не опрокидывать или вбрызгивать воду или другую жидкость в машину, чтобы избегать выгорания машины из-за короткого замыкания. При обнаружении не вращения малярного валика в процессе использования, просим сразу проверять обвязку ли волоса или другого слишком длинного волокна на малярном валике, вовремя очистить. При длительном сохранении данной машины, просим обеспечить достаточное количество электричества батарейного отсека, и обеспечить как минимум зарядить и разряжать раз в каждые три месяца. Когда вашему пылесосу нужно очистить и обслуживать, просим обратить внимание на выключение машины, и защищать батарейный отсек, нельзя контактировать воду или другие электропроводные материалы.67 Устранение неисправностей Перед поручением ремонтного отдела, просим сначала проверять нижеследующие пункты. Явление Возможная причина Метод устранения Le moteur ne fonctionne pasЭлектродвигатель

Батарея без электричества Зарядить пылесос Сборка электропроводной м е т а л л и ч е с к о й т р у б ы , ж е с т к о й щ е т к и , батарейного отсека и ручного пылесоса не на

Проверять каждую деталь и ручной пылесос, которые правильно ли собираются на месте Faible aspirationТяга

Чашка пылей с полными

Опрокидывать пыли из пылеосадочной чашки Очистить или заменять фильтр HEPA HEPA фильтр с полными

З а в а л и в а н и е в воздухопроводном трубопроводе электрической жесткой щетки или стоянка малярного валика Очистить прилипающие мусоры внутри электрического малярного

Время использования после заряда не достаточное Время заряда не достаточное Полностью зарядить батарею согласно инструкции Старение батареи Батарея принадлежит к быстроизнашиваемой продукции, можно покупать новый батарейный отсек в назначенный пункт технического обслуживания Если используют пылесос для сбора легко заваливающего предмета, например пластикового мешка, конфетной обертки, большой бумаги, имеет возможность приводить к снижению свойств пылесоса, также невозможной работе. Тогда вовремя очистить посторонние предметы на отверстии жесткой щетки пылесоса, то можно восстановить нормальную работу. Отбракованный батарейный отсек должен безопасно переработан, просим не произвольно выбрасывать. При очистке пылесоса, просим использовать сухую ткань, нельзя применять бензин, спирт, разбавитель и другие, иначе будет приводить к образованию трещин корпуса или выцветанию. Когда целый агрегат не может работать после полного заряда, необходимо проводить контроль и ремонт в назначенный пункт технического обслуживания, просим не лично демонтировать машину. При утилизации машины, нажить кнопку освобождения батарейного отсека, при выносе узла батарейного отсека, необходимо отключить машину и просить безопасно и надлежащим образом обработать, нельзя бросить в огонь, воду, почву. Если утечка батареи контактирует кожу или одежду, просим промыть чистой водой, чтобы избегать неудобности, и быстро обратиться в больницу. Запрещается использование неоригинального батарейного отсека, чтобы избегать повреждения машины и безопасного вопроса.68 Специфика продукции Внимание: При наличии других неисправностей, нужен специальный инструмент, одновременно чтобы избегать риска, необходимо заменять профессиональным сотрудником изготовителя, его ремонтного отдела или похожего отдела. Технические параметры Модель целого агрегата JV83 Номинальное напряжение 25.2V Номинальная мощность 450W Входное напряжение адаптера 100-240V

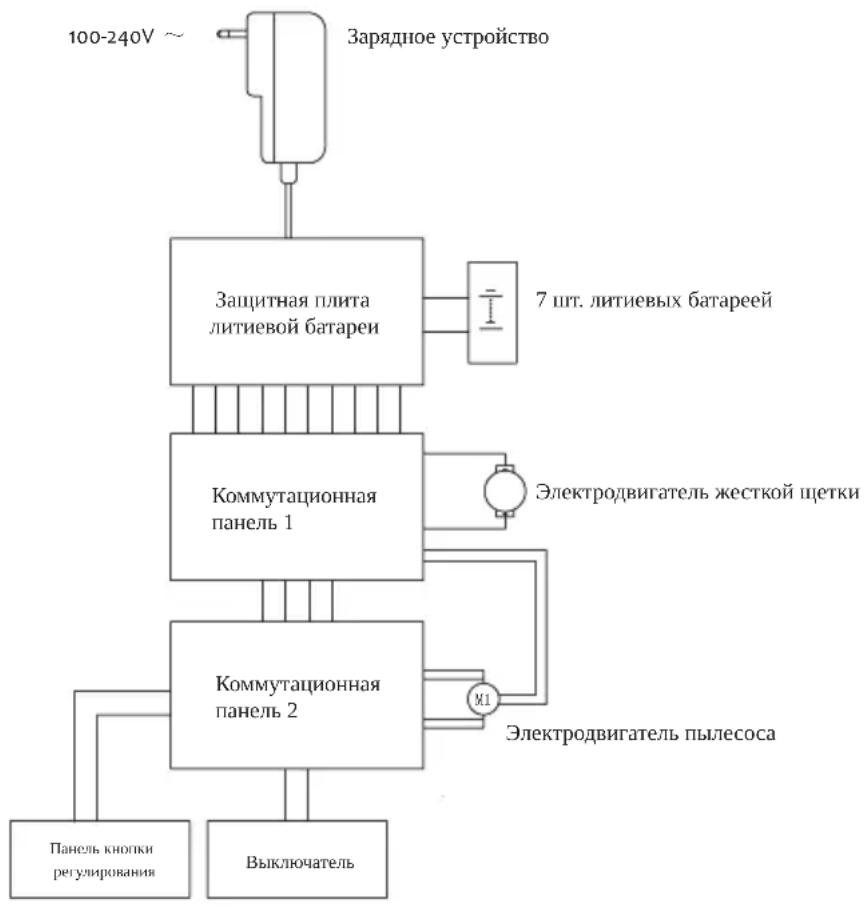

50/60Hz 0.8A Выходное напряжение адаптера 30V 600mA Модель электрической жесткой щетки T-EB110A Номинальная мощность электрической жесткой щетки 30W Емкость батареи 2500mAh Время заряда 5h Электрическая схема Зарядное устройство 7 шт. литиевых батареей Электродвигатель жесткой щетки Электродвигатель пылесоса Защитная плита литиевой батареи Коммутационная панель 2 Коммутационная панель 1 Панель кнопки регулированияВыключатель 100-240V

Аккумуляторные батареи/батарейки: Указание по поводу гарантии Fabricant Электрическая акционерная компания Kingclean Лтд.

Китай, пров. Цзянсу, новый район Сучжоу, ул. Сянъян, № 1,

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья. Отработанные приборы не должны выбрасываться совместно с бытовыми отходами! Только для стран-членов ЕС:В соответствии с Европейской директивой 2012/19/ EU отслужившие приборы и в соответствии с Европейской директивой 2006/66/ЕС поврежденные либо отработанные аккумуляторные батареи /батарейки необходимо собирать отдельно и утилизировать без ущерба для окружающей среды. Интегрированные аккумуляторные батареи разрешается извлекать для утилизации только квалифицированным персоналом. Вскрытие корпуса чревато повреждением или разрушением прибора.Не выбрасывайте аккумуляторные батареи /батарейки в бытовой мусор, огонь или воду. Аккумуляторные батареи/батарейки следует собирать по возможности в разряженном состоянии для вторичной переработки или утилизации экологически безопасным образом. Возможны изменения без предварительного уведомления. этот продукт имеет два года гарантии с момента покупки. Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.1i-01
