BEDIENUNGSANLEITUNG JV83 JIMMY

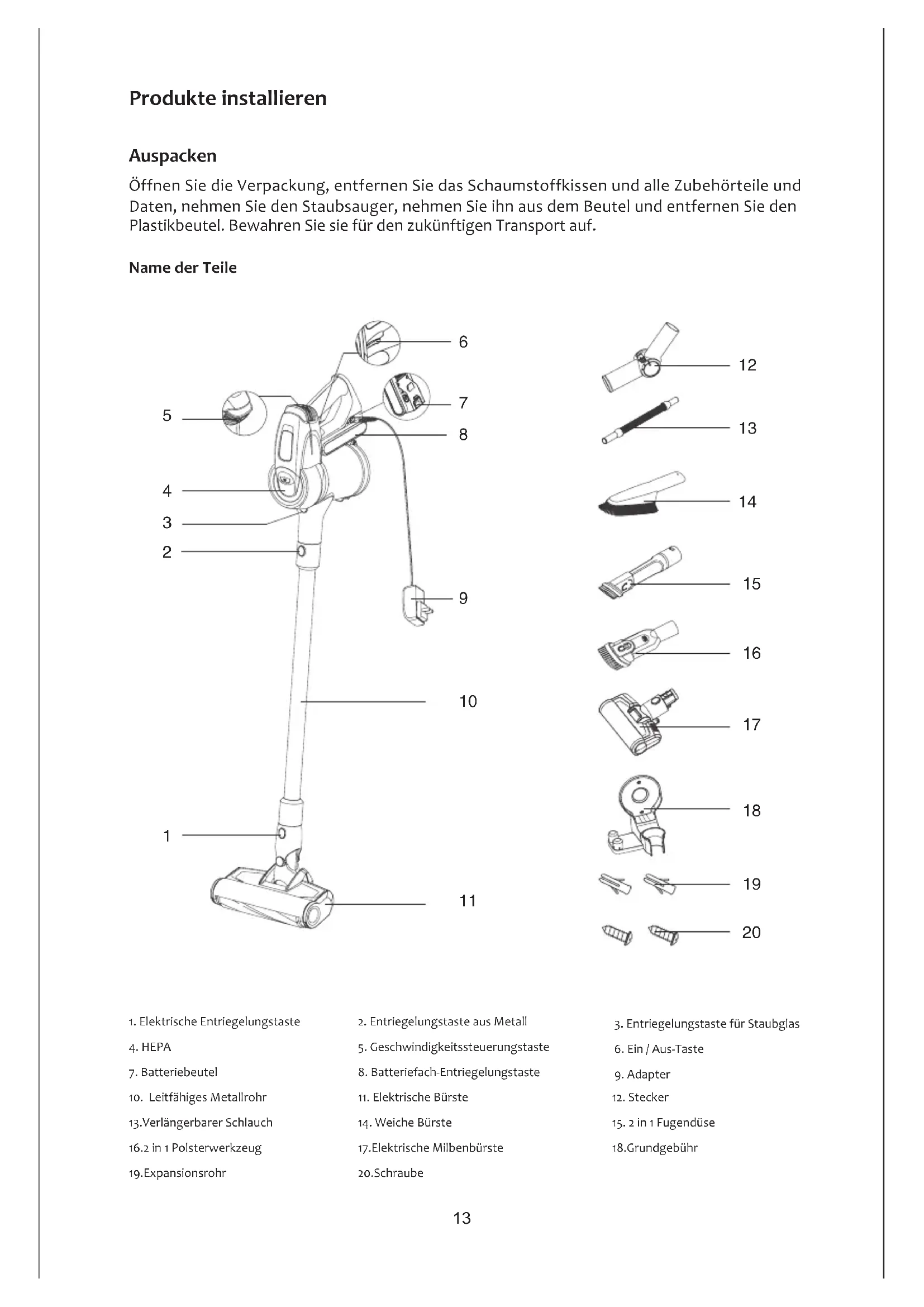

M113 Produkte installieren Auspacken Name der Teile Öffnen Sie die Verpackung, entfernen Sie das Schaumstoffkissen und alle Zubehörteile und Daten, nehmen Sie den Staubsauger, nehmen Sie ihn aus dem Beutel und entfernen Sie den Plastikbeutel. Bewahren Sie sie für den zukünftigen Transport auf.

1. Elektrische Entriegelungstaste

10. Leitfähiges Metallrohr

13.Verlängerbarer Schlauch

16.2 in 1 Polsterwerkzeug

11. Elektrische Bürste

17.Elektrische Milbenbürste 20.Schraube

2. Entriegelungstaste aus Metall

5. Geschwindigkeitssteuerungstaste

8. Batteriefach-Entriegelungstaste

3. Entriegelungstaste für Staubglas

Montage von Maschine Packliste Halten Sie die Bürste mit der linken Hand in die angegebene Richtung. Führen Sie dieBürstenbefestigungsöffnung mit der rechten Hand senkrecht unter dem leitfähigen Metallrohr inden Bürstenkopf ein, richten Sie sie mit der leitfähigen Nadel aus, drücken Sie der Griff, bis ein "Tac" zu hören ist und die Installation abgeschlossen ist. (Abbildung 1) Befestigen Sie die Ladestation durch die Schraubenlöcheran der Wand, um den Handstaubsauger zu platzieren. (Abbildung 2) Einsetzen des Akkusacks: Halten Sie das Handvakuum mit einer Hand und den Akkusack mit der anderen Hand, richten Sie es an der Führungsrille aus und bringen Sie die Akkufachabdeckung in Pfeilrichtung wie gezeigt an.Ziehen Sie den Batteriebeutel fest nach unten und derDeckel lässt sich nicht los, nachdem Sie das Tac-Geräusch gehört haben. Dies bedeutet, dass der Akku vollständig eingesetzt ist (Abbildung 3). Montage der elektrischen Bürste des Metallrohrs Montage von Grundgebühr Montage des Batteriesacks und des Handstaubsaugers Name des Teils Handstaubsauger Elektrische Bürste Elektrische Milbenbürste 2 in 1 Polsterwerkzeug 2 in 1 Fugendüse Menge 1 1 1 1 1 Name des Teils Leitfähiges Metallrohr Adapter Batteriebeutel Weiche Bürste Stecker Menge 1 1 1 1 1 Name des Teils Verlängerbarer Schlauch Grundgebühr Bedienungsan leitung Schraube Expansionsrohr Menge 1 1 1 2 2 Achtung: Halten Sie den Griff und die Bürste in die gleiche Richtung. Die leitfähige Nadel sollte auf die Buchse ausgerichtet sein. Achtung: Zerlegen Sie den Batteriebeutel, wenn der Staubsauger längere Zeit nicht benutzt wird, verpacken Sie das Gerät und lagern Sie es an einem trockenen Ort, nicht in direktem Sonnenlicht oder nass. Leitfähige Nadel Elektrische Bürste L e i t f ä h i g e s Metallrohr Schraubenloch Grundgebühr

Rille Batterietasche Führungsnut15 Montieren Sie zuerst die elektrische Bürste und das leitfähige Metallrohr gemäß der Montageart der elektrischen Bürste und des leitfähigen Metallrohrs.Zweitens: Richten Sie die leitfähige Nadel des leitfähigen Metallrohrs am leitfähigen Hubrohr des Saugmunds aus und drücken Sie sie nach oben, bis Sie ein "Tac" hören.(Abbildung 4) Montage der elektrischen Bürste, des leitfähigen Metallrohrs und des Handstaubsaugers Hauptteil Leitfähige Nadel Metallrohr Elektrische Bürste

Montage von Zubehör Für eine einfache Handhabung ist dieses Produkt speziell mit Zubehör für den Handstaubsauger ausgestattet. Wenn Sie den Handstaubsauger verwenden, können Sie das Zubehör direkt an Ihre Bedürfnisse anschließen. JV83 Elektrische Milbenbürste 2 in 1 Polsterwerkzeug 2 in 1 Fugendüs Weiche Bürste Verlängerbarer Schlauch Stecker Name des Teils Modell16 Zubehörverbindungsliste Handvakuumanschluss und 2-in-1- Polsterungswerkzeug Das Handvakuum ist über einen ausdehnbaren Schlauch IRichten Sie den runden Adapter des 2-in- 1-Polsterwerkzeugs mit dem Saugnapf des Handsaugers aus und setzen Sie ihn wie gezeigt in die Aus-Position (Abbildung 5). Richten Sie den Saugeinlass des Staubsaugers am Staubsauger mit dem Vierkantadapter des ausdehnbaren Schlauches aus und stecken Sie ihn in die Anschlagposition in Richtung der Abbildung. (Abbildung 6) Verbinden Sie den dehnbaren Schlauch mit dem 2-in-1-Polsterwerkzeug: Führen Sie das 2-in-1- Polsterwerkzeug

2- in die Stoppposition in Richtung der Abbildung.

2-in-1-Polsterungswerkz Handstaubsauger Handstaubsauger 2-in-1-Polsterungswerkz Verlängerbarer Schlauch Warnung: Anderes Zubehör, das an den ausziehbaren Schlauch angeschlossen wird, ist: 2 in 1 Flachdüse und weiche Bürste, die Verbindungsmethode ist identisch mit dem 2 in 1-Polsterwerkzeug.17 Zubehör mit der Ladestation verbinden 9-1. 9-2.

Befestigen Sie die Ladestation an einer geeigneten Wand. Befestigen Sie die nasse Wand nicht wie in der Küche. Legen Sie sie anschließend auf die Ladestation. (Abbildungs 7 und 8) Laden Sie den Staubsauger rechtzeitig auf, wenn der Akku des Staubsaugers nicht ausreicht. Wenn die Spannung zu niedrig ist, wird das Vakuum automatisch abgeschaltet, um den Akku zu schützen. Jetzt muss der Akku aufgeladen werden. Während des Ladevorgangs können Sie den Akkufach herausnehmen, ihn mit einem Adapter aufladen oder das Gerät auf die Ladestation stellen. Die Ladeanzeige leuchtet rot und der Staubsauger wird aufgeladen. Die Ladezeit des JV83 beträgt ca. 5 Stunden wenn die Ladeanzeige des Handstaubsaugers von rot auf grün wechselt, bedeutet dies, dass der Staubsauger voll aufgeladen ist. Wir empfehlen,dass Sie den Akku eine halbe bis eine Stunde lang laden, um den Ladeeffekt zu verbessern. Trennen Sie nach dem Aufladen das Ladegerät, um den Ladevorgang zu beenden.(Abbildung 10) Achtung: Wenn Sie dieses Produkt zum ersten Mal verwenden, ist die Akkukapazität nicht voll. Es muss das Gerät auf die Ladestation gestellt werden, oder Sie müssen den Akku aus dem Akku nehmen, um es aufzuladen.Es kann verwendet werden, wenn der Akku vollständig aufgeladen ist (Abbildung 9) Licht anzeigen Adapter Ladesteckdose Licht anzeigen Steuertaste de la Ein / Aus-Taste "Rot" bedeutet aufladen "Grün" bedeutet vollständig 2-im-1-Spaltwerkzeug Grundgebühr Das Füllwerkzeug 2-en-1 Verwenden des Staubsaugers Last Verwendung des Handstaubsaugers

Reinigen Sie die Wand

Nasse Wand Adapter Grundgebühr Achtung: Wenn Sie den Staubsauger zum ersten Mal verwenden, laden Sie den Akku vollständig auf und entladen ihn vor dem zweiten Aufladen vollständig, um die Lebensdauer des Akkus zu verlängern. Entfernen Sie den Handsauger von der Ladestation, drücken Sie den Ein- / Ausschalter, um den Staubsauger ein- und auszuschalten. Die grüne Anzeige leuchtet nach dem Start auf, es ist die niedrige Geschwindigkeit. Drücken Sie die Geschwindigkeitssteuerungstaste, um auf hohe Geschwindigkeit umzuschalten. Die Geschwindigkeitssteuerungstaste ermöglicht den einfachen Wechsel zwischen dem starken Modus und der normale Modus. (Abbildung 11)18 12-1.

Achtung:Wenn die elektrische Bürste funktioniert, wenn die Bürstenwalze aufgrund eines großen Fremdkörpers oder übermäßiger Verflechtung von Fasern nicht mehr funktioniert oder sogar das Kind versehentlich seine Hand in die Bürstenwalze steckt, wird dies die Bürste hört auf zu arbeiten, um die persönliche Sicherheit zu schützen und Schäden am Bürstenmotor zu vermeiden. Verwendung der elektrischen Bürste Verwendung von Zubehör Die elektrische Bürste kann den Teppich mit kurzen Haaren oder harten Bodenfliesen reinigen. (Abbildung 12) 2-in-1-Polsterungswerkzeug: Geeignet zum Reinigen von Staub auf dem Schrank, der Fensterplatte, den Sofa- und Tischflächen. (Abbildung 13) 2-in-1-Flachspaltwerkzeug: Geeignet zum Reinigen von Spalten, Ecken und anderen engen Bereichen. (Abbildung 14) Weiche Bürste: Geeignet zum Reinigen von leicht verkratzten Möbeln, beispielsweise Bücherregalen, Kunstwerken (Abbildung 15) Elektrobürste: Schlagen und reinigen Sie den Demodex und Staub in den Milben und Milbenallergenen des Sofas und des Betts mit der Walzenbürste (Abbildung 16). Aufweitbarer Schlauch: Der aufweitbare Schlauch ist mit dem Handstaubsauger und Zubehör verbunden, um den Staub leicht zu reinigen.(Abbildung 17)19 Achtung:

1. Der HEPA-Filter kann in lokalen Staubsaugern verkauft werden.

2. Es wird empfohlen, den Staubbecher nach jedem Gebrauch zu reinigen. Wenn der Staubbehälter voll ist

oder der HEPA-Filter verstopft ist, muss er gereinigt und bei Bedarf ausgetauscht werden. Nach längerer Verwendung kann sich die elektrische Bürste im Haar verfangen Vakuum arbeitet effizientert. Reinigung und Austauschen von Teilen Reinigung des Staubglases und des Filtersystems Reinigung der elektrischen Bürste Ziehen Sie den Ein- / Ausschalter der Staubschale nach unten, um den Staub in die Staubschale zu legen (Abbildung 18) Drücken Sie die Entriegelungstaste der Staubabdeckung fest, bringen Sie das Hauptgehäuse mit der rechten Hand an, drehen Sie den Staubbecher in die in der Abbildung gezeigte Richtung. Entfernen Sie die Staubglas-Komponente und das Hauptgehäuse, um das Glas zu reinigen. ( Abbildung 19)

1. Lösen Sie mit dem Finger den Rollenknopf

in Pfeilrichtung und ziehen Sie die seitliche Abdeckung der Rolle heraus. 2.Entfernen Sie eine Seite der Bürstenrolle in derselben Richtung wie in der Abbildung und entfernen Sie sie dann zum Reinigen aus der Nut. 3.Nach dem Reinigen und Austauschen die Montage in umgekehrter Reihenfolge durchführen. (Abbildung 23) Halten Sie den Körper der Maschine, nehmen Sie den HEPA in Richtung der Figur nach oben, nehmen Sie den HEPA heraus; Entfernen Sie dann das Sekundärzyklonsystem, um die HEPA- Komponente und das Sekundärzyklonsystem zu reinigen.( Abbildung 20) Sichern Sie den HEPA-Einlass, drehen Sie den HEPA-Deckel in die gleiche Richtung wie das Foto, um den HEPA-Deckel vom HEPA-Einlass zu trennen. Der HEPA-Einlass kann leicht gereinigt werden. Nach dem Reinigen oder Trocknen (falls erforderlich ersetzen), die Montage in umgekehrter Reihenfolge durchführen und erneut verwenden.(Abbildungs21 und 22). Reinigung des Staubglases Clean filter system 18-1. 18-2.

23-2. HEPA-Abdeckung Ebene 2 Zyklon HEPA Staubbecherschalter Entriegelungstaste für Staubbecher Entriegelungstaste für die Brushroll-Cover Einlass-HEPA- Abdeckung

②20 Lagerung der Staubsauger Demontage der elektrischen Bürste und des Metallrohrs Demontage der Batterietasche Lagerung der Maschine Demontage von Handvakuum und leitfähigem Metallrohr Wenn Sie den Beutel öffnen oder den Staubsauger reinigen und die Bürste demontieren möchten, drücken Sie die elektrische Entriegelungstaste, ziehen Sie den leitfähigen Metallschlauch in die Richtung und entfernen Sie ihn aus der Montageöffnung. (Abbildung 24) Drücken Sie die Entriegelungstaste für den Akku, nehmen Sie den Akku heraus, legen Sie den Akku in einen Plastikbeutel und platzieren Sie ihn (Abbildung 25) Zerlegen Sie den Batteriebeutel, wenn der Staubsauger längere Zeit nicht benutzt wird, verpacken Sie das Gerät und lagern Sie es an einem trockenen Ort, nicht in direktem Sonnenlicht oder nass. Bringen Sie zuerst das Handstaubsauger an, drücken Sie die Entriegelungstaste am Metallrohr und entfernen Sie es in Richtung. (Abbildung 26) Metallrohr Elektrische Entriegelungstaste Handstaubsauger Metallrohr Batteriefach- Entriegelungstaste Entriegelungstaste aus Metall

Sicherheitshinweise Dieser Staubsauger ist für den Heimgebrauch konzipiert. Verwenden Sie es nicht für kommerzielle oder andere Zwecke. Bitte lesen Sie dieses Handbuch vor der Verwendung sorgfältig durch und bewahren Sie es für eine spätere Verwendung auf. Stellen Sie den Reiniger nicht in der Nähe von Feuer oder anderen Orten bei hohen Temperaturen auf. Verwenden und lagern Sie das Gerät nicht unter extremen Bedingungen, wie z. B. extremen Temperaturen und Umgebungen zwischen 5 und 40 ° C. Stellen Sie das Gerät an einem trockenen Ort auf und vermeiden Sie lange Sonneneinstrahlung. Laden Sie den Akku vollständig auf, bevor Sie den neuen Akku oder den ersten Gebrauch nach einer langen Lagerzeit verwenden. Vergewissern Sie sich vor der Verwendung des Staubsaugers, dass die Bürstenwalze installiert ist. Andernfalls kann es zu Verstopfungen des Motorlüfters und Motorschäden kommen. Verwenden Sie den Staubsauger nicht zum Aufnehmen von Reinigungsmitteln, Öl, Glasschlacke, Nadel, Zigarettenasche, nassem Staub, schmutzigem Wasser, Streichhölzern usw. Verwenden Sie den Staubsauger nicht zum Aufsaugen von winzigen Partikeln, z. B. Zement, Gipspulver, Wandpulver oder großen Gegenständen wie Papierkugeln. Andernfalls können Staubsauger verstopfen und der Staubsauger beschädigt werden. Blockieren Sie den Lufteinlass oder die Bürste nicht, wenn Sie das Absauggerät verwenden, da dies zu Motorschäden führen kann. Verschütten oder spritzen Sie kein Wasser oder andere Flüssigkeiten in die Maschine, um einen Kurzschluss der Maschine zu vermeiden. Wenn sich die Bürstenrolle nicht dreht, prüfen Sie, ob sich Haare oder andere lange Fasern darin verfangen haben Wenn Sie das Gerät längere Zeit lagern, vergewissern Sie sich, dass der Akku vollständig aufgeladen ist, und laden Sie das Gerät mindestens alle drei Monate auf. Ziehen Sie das Ladegerät aus der Steckdose, um den Staubsauger zu reinigen oder zu reparieren, halten Sie den Batteriebeutel fest und berühren Sie nicht das Wasser oder andere leitfähige Materialien. Verwenden Sie zum Reinigen der Maschine ein trockenes Tuch. Verwenden Sie kein Benzin, Alkohol oder Verdünner. Andernfalls kann der Deckel reißen oder sich verfärben. Wenn das Gerät nach der vollständigen Aufladung nicht in Betrieb ist, muss es an unserem angegebenen Ort überprüft und repariert werden. Nehmen Sie das Gerät nicht ohne Erlaubnis auseinander. Wenn Sie das Gerät verlassen, drücken Sie die Entriegelungstaste am Batteriebeutel, nehmen Sie es heraus. Vergewissern Sie sich, dass das Gerät vom Stromnetz getrennt und richtig gehandhabt wird. Werfen Sie es nicht in Feuer, Wasser oder Erde. Wenn Flüssigkeit aus der Batterie ausläuft, die Ihre Haut oder Ihre Kleidung berührt, waschen Sie sie mit Wasser aus. Wenn Sie Schaden erleiden, gehen Sie sofort ins Krankenhaus. Verwenden Sie nicht den nicht originalen Batteriebeutel, um Schäden am Gerät und Sicherheitsproblemen zu vermeiden.22 Produktspezifikationen Fehlerbehebung Überprüfen Sie die folgenden Punkte, bevor Sie an den angegebenen Reparaturdienst senden. Phänomene Mögliche Ursachen Lösungen Der Motor funktioniert nicht Der Akku hat keinen Strom Laden Sie der Staubsauger Metallrohr, elektrische Bürste, Batteriebeutel und Handstaubsauger sind nicht ordnungsgemäß zusammengebaut Prüfen Sie, ob das Zubehör und der Handstaubsauger korrekt zusammengebaut sind Geringe Ansaugun Der Filter ist durch Staub verstopft HEPA reinigen oder ersetzen Reinigen Sie den Staub von der elektrischen Bürste Das Windrohr der Bürste oder Walze ist blockiert Kurze Nutzungsdauer nach dem Aufladen Der Akku ist nicht vollständig aufgeladen Laden Sie den Akku vollständig gemäß der Bedienungsanleitung auf Alterung der Batterie Bei dem Akku handelt es sich um ein leicht zu konsumierendes Produkt, das Sie an einem dafür vorgesehenen Standort erwerben können. Achtung: Wenn ein anderes Produkt ausfällt, sind professionelle Werkzeuge erforderlich, um eine Gefahr zu vermeiden. Die Maschine muss von einem Fachmann des Herstellers, dem Wartungsdienst oder einem ähnlichen Service des Herstellers repariert oder ausgetauscht werden. Technischer Parameter Modell JV83 Nennspannung 25.2V Nennleistung 450W Eingangsspannung des Adapters 100-240V

50/60Hz 0.8A Ausgangsspannung des Adapters 30V 600mA Modell der elektrischen Bürste T-EB110A Nennleistung der elektrischen Bürste 30W Batteriekapazität 2500mAh Ladezeit 5h Verwenden Sie den Staubsauger nicht, um leicht verstopfte Gegenstände zu absorbieren, z. B. Plastiktüten, Bonbonpapier, schweres Papier, das den Betrieb des Staubsaugers beeinträchtigen könnte, oder sogar die Arbeit. Reinigen Sie die Fremdkörper rechtzeitig von der Staubsaugerbürste, und sie kann normal funktionieren. Der aufgegebene Akku muss sicher recycelt werden und darf nicht nach Belieben entsorgt werden.23 Ausfüherung der Elektrik Herstellerinformationen Entsorgung Akkupakete/Akkus: Garantie Hersteller Kingclean Electric Co., Ltd Adresse No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden. Bitte entsorgen Sie diese Maschine nicht im Hausmüll! Nur für EU-Länder: Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden. Entnahme von integrierten Akkus für Entsorgung darf nur von qualifiziertem Personal durchgeführt werden. Öffnen der Gehäuseschale kann die Maschine beschädigen oder zerstören. Bitte entsorgen Sie die Akkupakete/Akkus nicht im Hausmüll, Feuer oder Wasser! Die Akkus sollten möglicherweise entlädt, versammelt, recycelt werden oder auf umweltfreundliche Weise entsorgt werden. Dieses Produkt genießt eine Zwei Jahre Garantie für die Maschine ab Kaufdatum. Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die von den Akkus verursachte Schäden. Adapter 7 Lithiumbatterien Bürstenmotor Motor des Staubsaugers Lithium-Batterie- Schutzplatine Adapterplatte 2 Adapterplatte 1 Tastatur für die Ges chwindigkeitssteue Maschinen schalter 100-240V
