MANUALE UTENTE JV83 JIMMY

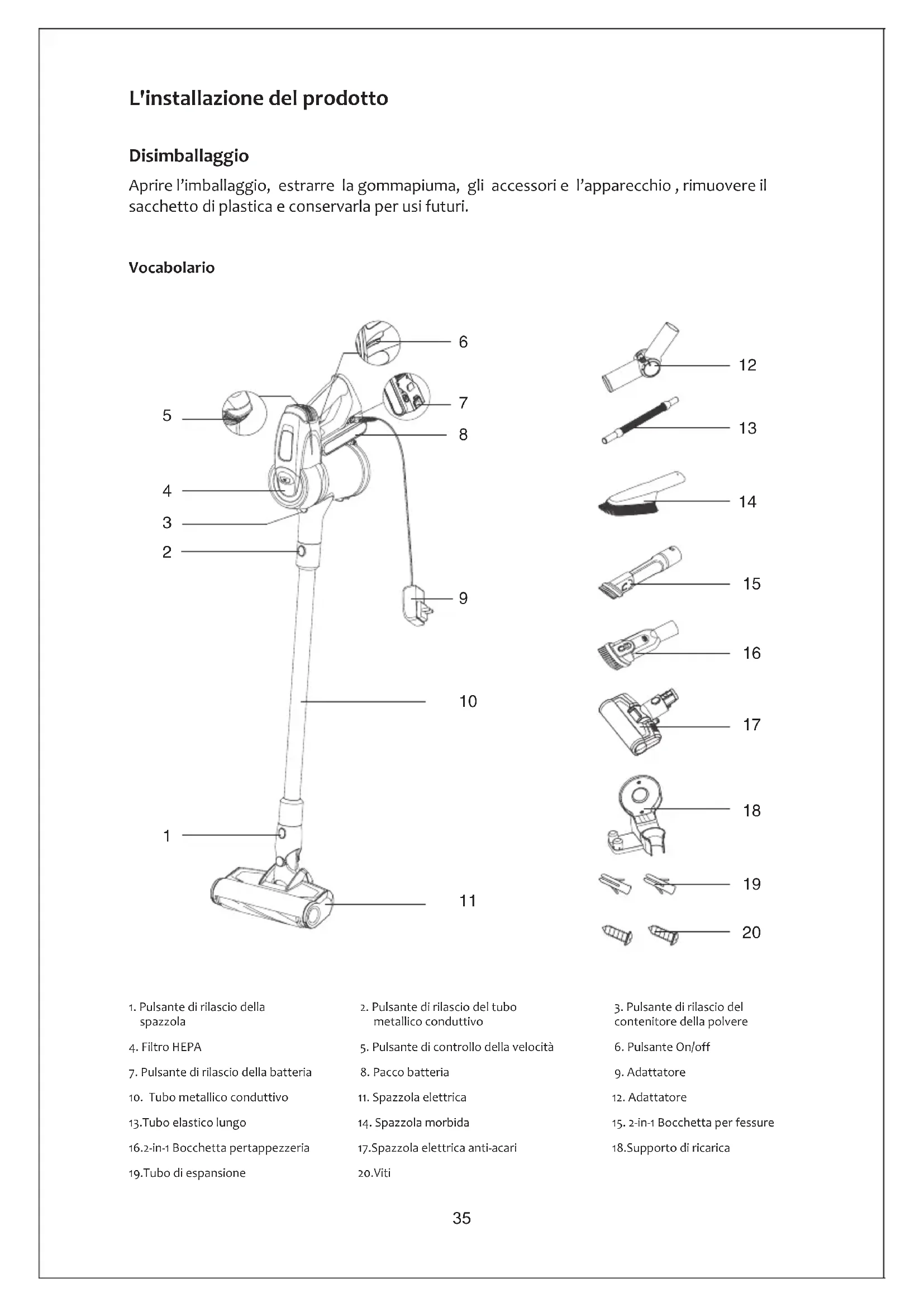

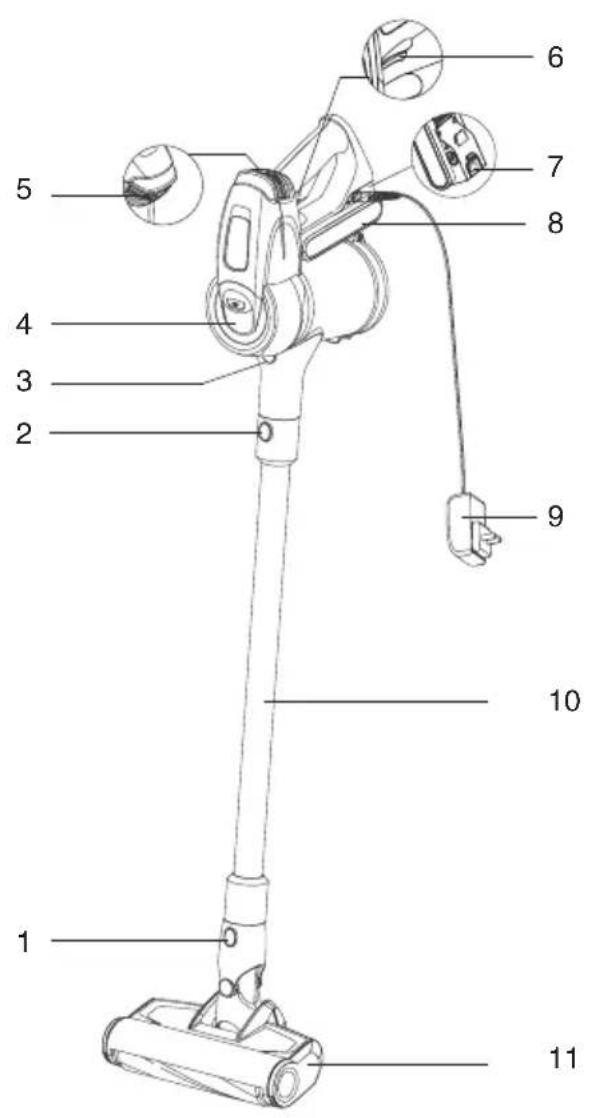

M135 L'installazione del prodotto Disimballaggio Vocabolario Aprire l’imballaggio, estrarre la gommapiuma, gli accessori e l’apparecchio , rimuovere il sacchetto di plastica e conservarla per usi futuri.

1. Pulsante di rilascio della

7. Pulsante di rilascio della batteria

10. Tubo metallico conduttivo

13.Tubo elastico lungo 16.2-in-1 Bocchetta pertappezzeria 19.Tubo di espansione

11. Spazzola elettrica

14. Spazzola morbida

17.Spazzola elettrica anti-acari 20.Viti

18.Supporto di ricarica

2. Pulsante di rilascio del tubo

metallico conduttivo

5. Pulsante di controllo della velocità

3. Pulsante di rilascio del

contenitore della polvere

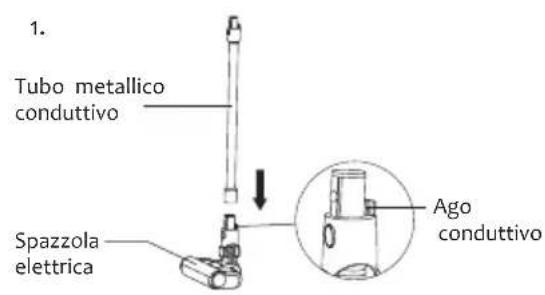

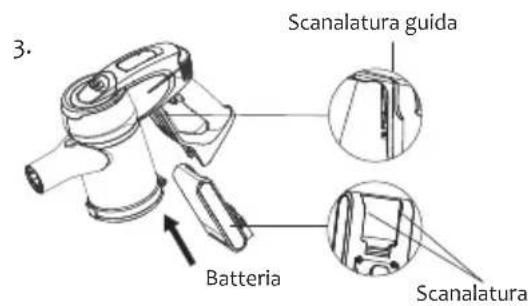

Assemblaggio dell’apparecchio La Lista Come mostrato in figura, tenere la spazzola elettrica con la mano sinistra, inserire con la mano destra il tubo metallico conduttivo nella spazzola, allineare l’ago conduttivo, premere il manico fino a sentire un “click”. (Figura 1) Fissare il supporto di ricarica al muro mediante viti, in modo da facilitare il posizionamento dell’aspirapolvere. (Figura 2) Assemblaggio del pacco batteria: tenere con una mano l’aspirapolvere portatile e con l’altra il pacco batteria, allineare con la scanalatura guida e premere il pacco batteria nel verso indicato in figura. Una volta sentito il “click”, tirare con forza verso il basso per verificare che la batteria rimanga attaccata. (Figura 3) Assemblaggio della spazzola elettrica e del tubo metallico conduttivo Assemblaggio del supporto di ricarica Assemblaggio del pacco batteria con l’aspirapolvere portatile Parte Aspirapolvere portatile Spazzola elettrica Spazzola elettrica anti-acari 2-in-1 Bocchetta per tappezzeria 2-in-1 Bocchetta per fessure Quantità 1 1 1 1 1 Parte Tubo metallico conduttivo Adattatore Batteria Spazzola morbida Adattatore Quantità 1 1 1 1 1 Parte Tubo elastico lungo Supporto di ricarica Manuale di istruzione Viti Tubo di espansione Quantità 1 1 1 2 2 Attenzione: Durante l’assemblaggio, mantenere il manico e la spazzola nella stessa direzione e allineare l’ago conduttivo con la presa. Attenzione: Rimuovere la batteria quando l’aspiratore non viene usato per tanto tempo. Impacchettare bene l’apparecchio e conservarlo in un luogo fresco e asciutto, evitando contatti diretti con la luce solare e ambienti umidi. Ago conduttivo Spazzola elettrica Tubo metallico conduttivo Foro per la vite Supporto di ricarica

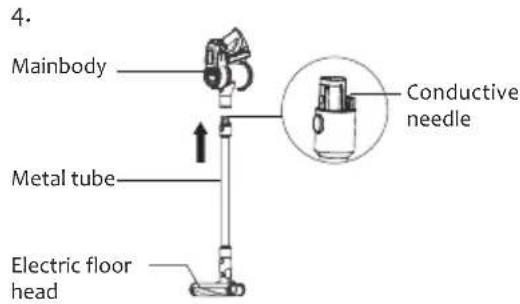

Scanalatura Scanalatura guida Batteria37 Assemblare prima la spazzola e il tubo metallico conduttivo con l’aspirapolvere secondo le stesse modalità previste per il loro collegamento. Poi allineare l’ago conduttivo del tubo con il tubo di aspirazione conduttivo e premere verso l’alto fino a sentire “click”. (Figura 4) Assemblaggio della spazzola elettrica e del tubo metallico conduttivo con l’aspiratore portatile Mainbody Conductive needle Metal tube Electric floor head

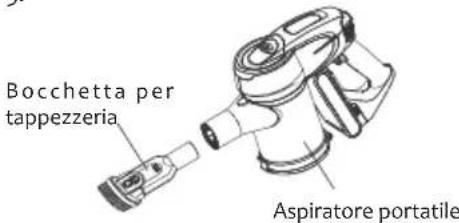

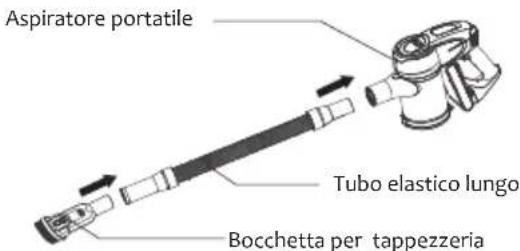

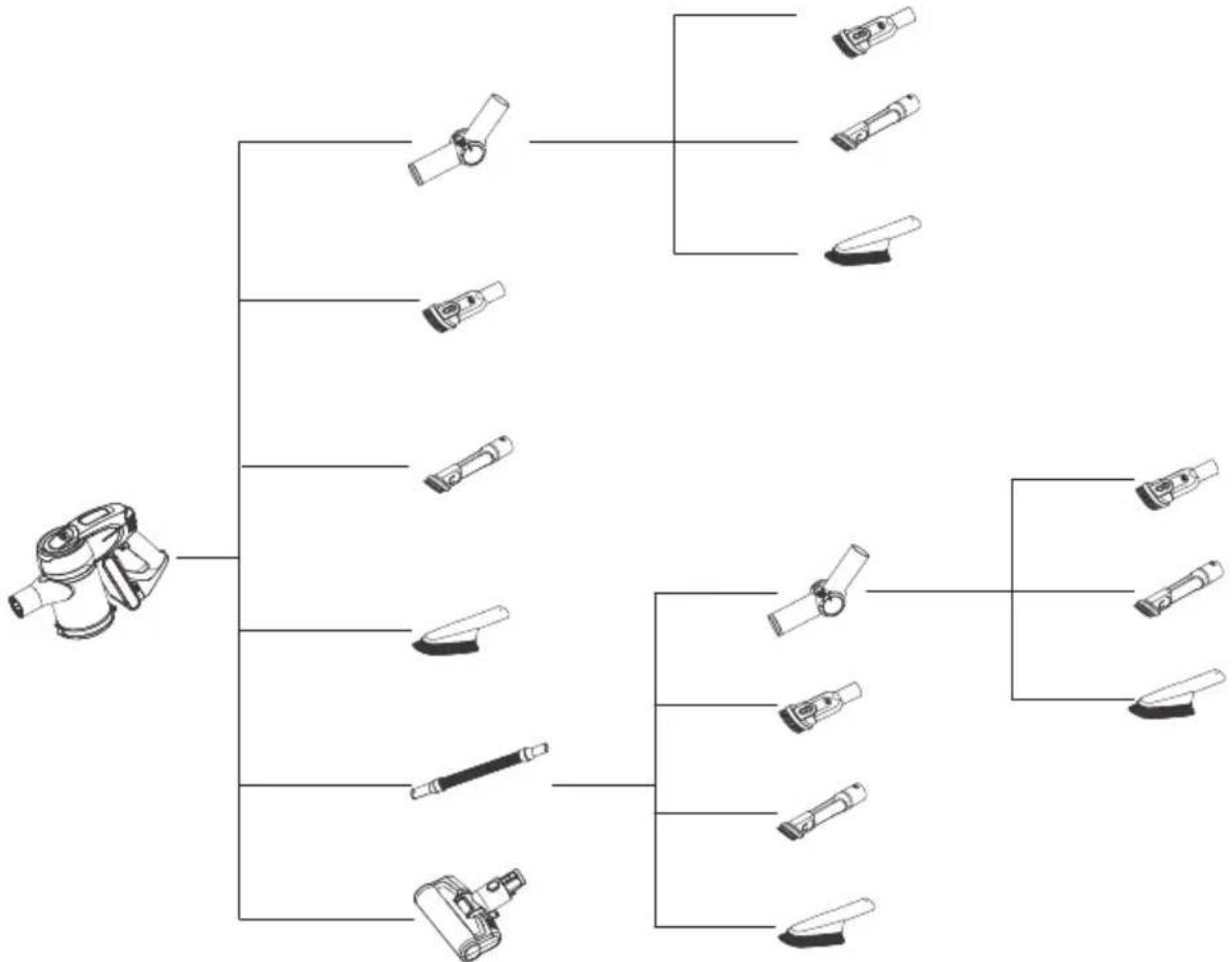

Assemblaggio degli accessori Per facilitare l’uso, questo prodotto è provvisto di appositi accessori per l’aspirapolvere portatile. È possibile collegare diversi accessori all’aspirapolvere portatile a seconda dell’uso che se ne vuole fare. JV83 Spazzola elettrica anti-acari Bocchetta per tappezzeria Bocchetta per fessure Spazzola morbida Tubo elastico lungo Adattatore Nome Modello38 Dettagli della connessione degli accessori Collegare l’aspirapolvere portatile con la bocchetta per tappezzeria 2-in-1 L’aspirapolvere portatile di collega agli accessori mediante il tubo elastico lungo. Inserire la bocchetta per tappezzeria 2-in-1 nella bocca di aspirazione finché non rimane saldamente incastrata. (Figura 5) Come mostrato nella figura, allineare il raccordo quadrato del tubo elastico lungo con il punto di aspirazione del contenitore della polvere dell'aspirapolvere portatile, quindi inserirlo nella posizione di arresto come mostrato. (Figura 6) Il collegamento tra il tubo elastico lungo e la bocchetta per la tapppezzeria 2-in-1: come mostrato nella figura, inserire la bocchetta per tappezzeria 2-in-1 nella direzione mostrata in figura finché non si arresta. (Figura 6)

Bocchetta per tappezzeria Aspiratore portatile Aspiratore portatile Bocchetta per tappezzeria Tubo elastico lungo Attenzione: Altri accessori per il collegamento con il tubo elastico lungo sono: bocchetta per fessure 2-in-1 e spazzola morbida; il metodo di collegamento è lo stesso della bocchetta per tappezzeria 2-in-1.39 Collegamento tra accessori e supporto di ricarica 9-1. 9-2.

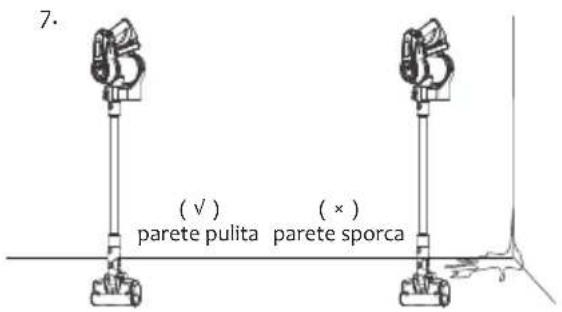

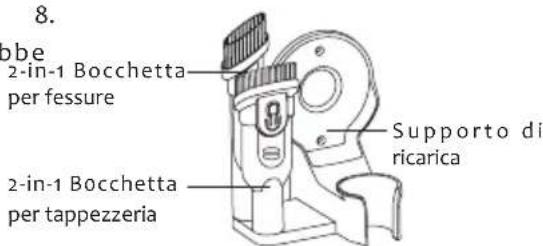

Fissare prima il supporto di ricarica su una parete pulita, evitando pareti umidi come in cucina.Dopo l’utilizzo, è possibile posizionare gliaccessori sul supporto di ricarica come mostrato Nelle

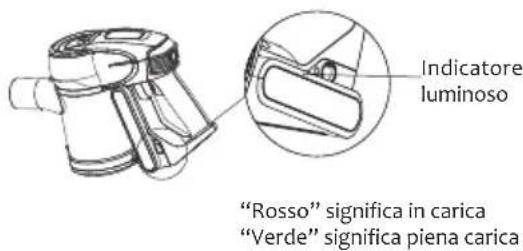

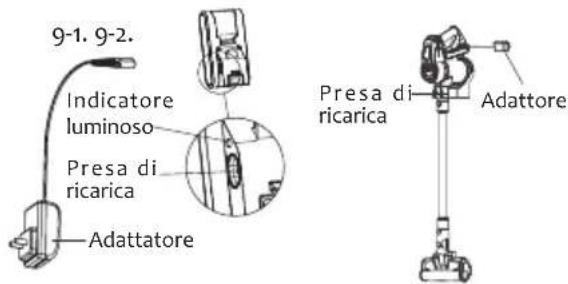

Ricaricare in tempo l’aspirapolvere, nel momento in cui la batteria risulta insufficiente. Quando la tensione è troppo bassa, l’aspirapolvere si spegnerà automaticamente per proteggere la batteria. In questo caso bisogna mettere in carica l’aspirapolvere. Durante la ricarica, è possibile rimuovere e caricare la batteria attraverso l’adattatore o caricare direttamente l’apparecchio sul supporto di ricarica. Se l’indicatore si ilumina di rosso, significa che l’aspirapolvere è effettivamente in carica. Il tempo di ricarica della JV83 è di circa 5 ore. Quando l’indicatore sull’aspirapolvere portatile passa dal rosso al verde, significa che esso è pienamente carico. Si consiglia di lasciarlo comunque in carica per un’altra mezz’ora o un’altra ora, in modo tale che l’effetto della ricarica sia migliore. Dopo la ricarica, staccare la presa per interromperla. (Figura 10) Attenzione: Al primo utilizzo, l’aspiratore potrebbe non essere pienamente carico. In questo caso bisogna caricarlo collocandolo sul supporto di ricarica o caricare la batteria dopo averlo rimosso. L’aspirapolvere potrà essere utilizzato una volta completata la ricarica. (Figura 9) Indicatore luminoso Adattatore Presa di ricarica Indicatore luminoso Pulsante di controllo della velocità Pulsante On/off “Rosso” significa in carica “Verde” significa piena carica 2-in-1 Bocchetta per fessure Supporto di ricarica 2-in-1 B0cchetta per tappezzeria Utilizzo dell’aspirapolvere Ricarica Utilizzo dell’aspiratore portatile

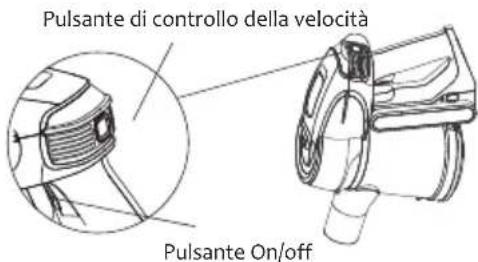

parete sporca Adattore Presa di ricarica Attenzione: Al primo utilizzo, caricare pienamente la batteria e, in seguito, scaricarla totalmente prima di un secondo utilizzo per aumentarne la vita Prendi l’aspirapolvere portatile dal supporto diù ricarica, premi il pulsante on/off per accendere o spegnere l’aspirapolvere.La luce verde dell’indicatore fa riferimento alla modalità normale; per cambiare nella modalità potente, premere il pulsante di controllo della velocità, che permette facilmente di passare da una modalità all’altra (Figura 11)40 12-1.

Attenzione: Durante il funzionamento della spazzola elettrica, se vengono aspirati corpi estranei eccessivamente grandi, numerose fibre, o se un bambino mette accidentalmente la mano nel tubo delle spazzole, provocando un blocco anomalo, la spazzola verrà spento in modo da proteggere la sicurezza personale ed evitare danni al motore della spazzola. Utilizzo della spazzola elettrica Utilizzo degli. Accessori La spazzola elettrica può essere utilizzata sui tappeti a pelo corto, sul pavimento duro e sulle piastrelle.(Figura 12) La bocchetta per tappezzeria 2-in-1: adatta alla pulizia di armadi, davanzali, divani e tavoli. (Figura 13) 2-in-1 Bocchetta per fessure: adatta alla pulizia difessure, angoli delle finestre o di qualunque altre parti strette (Figura 14) Spazzola morbida: adatta per la pulizia di mobili cherischiano di essere graffiati come librerie e oggetti d'artigianato. (Figura 15) Spazzola elettrica anti-acari: progettato appositamente per divani e materassi, può essere utilizzato per aspirare acari, polvere, ecc., nascosti negli strati profondi dei letti o dei divani.(Figura 16

Tubo elastico lungo: collegare il tubo elastico lungo con l'aspirapolvere portatile e con gli accessori per un funzionamento flessibile. (Figura 17)41 Attenzione:

1. Il filtro HEPA è HEPA filter è disponibile presso i venditori localib di aspirapolvere.

2. Si raccomanda di pulire il contenitore della polvere in tempo dopo ogni utilizzo; quando la quantità di

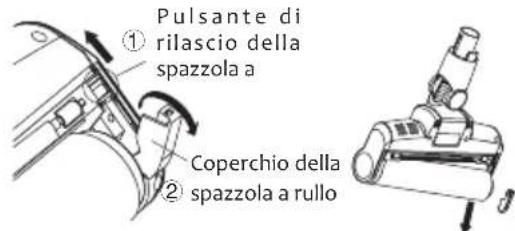

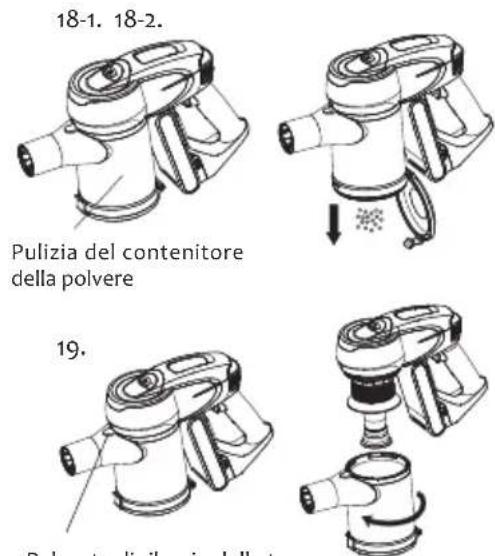

polvere è eccessiva, il filtro deve essere pulito o lavato e, se necessario, sostituito.Le spazzole possono essere avvolte da capelli o da altri filamenti simili dopo un lungo periodo di utilizzo; in questo caso bisogna ripurirle in tempo in modo da rendere più efficace l’aspirapolvere. Pulizia e sostituzione di parti Pulizia del contenitore della polvere e sistema di filtrazione Pulizia della spazzola a rullo Tirare con forza l’interruttore del contenitore della polvere per svuotare la polvere. (Figura 18) Premere con forza il pulsante di rilascio del contenitore della polvere e tenere saldamente il corpo principale con la mano destra. Ruotare l’insieme dei componenti del contenitore della polvere nella direzione mostrata dalla figura per separarlo dall’apparecchio e, quindi, pulire ulteriormente il contenitore della polvere . (Figura 19) 1.Scorrere con il dito il pulsante di rilascio della spazzola a rullo seguendo la direzione indicata dalla freccia e tirarne fuori il coperchio laterale.

2.2.Tirare fuori un lato della spazzola a rullo

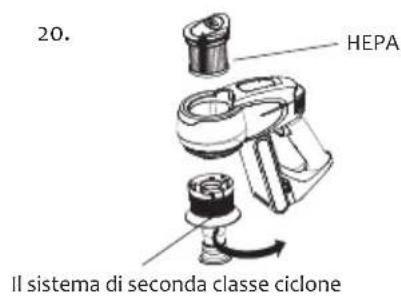

seguendo la stessa direzione mostrata in figura in ,modo da poterla estrarre completamente per la pulizia. 3.Dopo la pulizia o la sostituzione, riassemblarla attraverso il procedimento inverso. (Figura 23) Tenere il corpo dell’apparecchio e sollevare il pacchettocon filtro HEPA verso l'alto come mostrato nella figura 20, rimuovere il pacchetto con filtro HEPA, svitare il sistema a ciclone secondario nella direzione indicata e pulire e lavare il pacchetto HEPA e il sistema a ciclone secondario. Fissare il filtro di ingresso HEPA, ruotare il coperchio superiore dell’HEPA nella direzione indicata nella figura 19 inmodo da separarli per facilitarne la pulizia o il lavaggio.Una volta terminata la pulizia o una volta che saranno asciutti (cambiarli se necessario), riassemblarli seguendo il procedimento inverso. (Figura 21&22) Clean dust cup Pulizia del filtro 18-1. 18-2.

23-2. HEPA coperchio Il sistema di seconda classe ciclone HEPA Pulizia del contenitore della polvere Pulsante di rilascio della tazza di polvere Pulsante di rilascio della spazzola a Coperchio della spazzola a rullo C o p er ch io de l filtro di ingresso HEPA

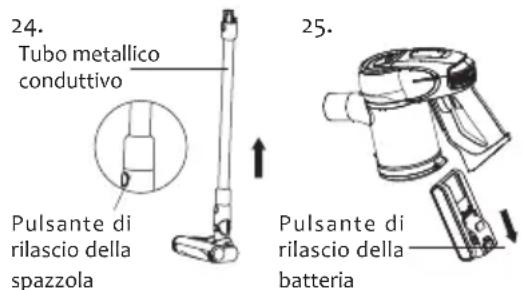

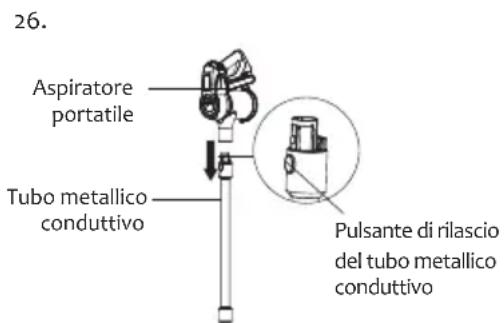

②42 Conservazione dell’aspirapolvere Disimballaggio della spazzola elettrica e del tubo metallico conduttivo Rimozione della batteria Conservazione dell’apparecchio Disimballaggio del tubo metallico conduttivo dall’aspirapolvere portatile Al momento della conservarzione o dell’imballaggio dell’aspirapolvere, se è necessario staccare la spazzola elettrica, tenere premuto il pulsante di rilascio della spazzola come illustrato e il tubo metallico conduttivo nella direzione mostrata; la spazzola può essere rimossa dal foro di montaggio. (Figura 24) Premere il pulsante di rilascio del pacco batteria e rimuovere il pacco batteria nella direzione mostrata nella figura 23. Mettere la batteria in una busta di plastica e conservarla in un luogo asciutto. (Figura 25) Quando non si utilizza l'aspirapolvere per un lungo periodo di tempo, rimuovere la batteria, avvolgere la macchina e conservarla in un luogo fresco e asciutto, facendo attenzione al contatto direttto con la luce del sole e agli ambienti umidi. Fissare la posizione dell'aspirapolvere portatile, premere il pulsante di rilascio del tubo metallico ed estrarre il tubo metallico conduttivo seguendo la direzione indicata nella(figura 26) Tubo metallico conduttivo Pulsante di rilascio della spazzola Aspiratore portatile Tubo metallico conduttivo Pulsante di rilascio della batteria Pulsante di rilascio del tubo metallico conduttivo

Norme di sicurezza Questo aspirapolvere è progettato per uso casalingo. Non usarlo per scopi commerciali o altro. Leggere attentamente questo manuale di istruzione prima dell’uso, preservare adeguatamente e conservare per usi futuri. Non collocare l’aspiratore vicino al fuoco o in altri luoghi a temperatura elevata. Non utilizzare o conservare la macchina in pessime condizioni, come temperature estreme. È consigliabile l’utilizzo in interni, la cui temperatura sia compresa tra 5°C e 40 °C. Conservare l’apparecchio in posti asciutti e evitare contatti diretti con la luce solare. Ricaricare completamente la batteria al primo utilizzo o dopo una lunga conservazione. Prima di usare l’aspirapolvere, assicurarsi che la spazzola sia assemblata, altrimenti potrebbe portare al blocco della ventola del motore, facendo bruciare il motore. Non usare l’aspirapolvere per pulire detergenti, petrolio, pezzi di vetro, aghi, ceneri di sigarette, polvere umida, acqua sporca, fiammiferi, ecc.. Non usare l’aspirapolvere per pulire piccole particelle come cemento, polvere di gesso e di muri o oggetti grandi come palle di carta, altrimenti si avranno malfunzionamenti che bloccherebbero l’aspirapolvere o ne brucierebbero il motore. Durante l’utilizzo, evitare di bloccare la porta di aspirazione o la spazzola a rullo per possibili problemi dell’apparecchio. Non rovesciare o spruzzare acqua o altri liquidi nell’apparecchio per evitare che il cortocircuito lo bruci. Se la spazzola a rullo non è più in grado di ruotare, controllare immediatamente se vi sono capelli o fili di altri tipi incastrati e, quindi, rimuoverli in tempo. Nel caso non si volesse più usare l’apparecchio per lungo tempo, assicurarsi che la batteria sia completamente carica dopo l’ultimo utilizzo e che venga caricata almeno ogni 3 mesi. In caso di necessità di pulizia, far attenzione a interruzioni di corrente e alla protezione della batteria, evitare contatti con acqua e altri materiali conduttori Utilizzare uno straccio asciutto per pulire l’apparecchio. Non utilizzare liquidi come petrolio, alcool, solvenete laccato, che potrebbero causare crepe e perdita di colore. Se l’apparecchio non funziona dopo la ricarica, bisogna recarsi negli uffici designati per il controllo e la riparazione. Non smontare l’apparecchio per conto proprio. Al momento dello scarto, premere il pulsante per rimuovere la batteria e assicurarsi che l’apparecchio non sia connesso alla corrente e che venga trattato in modo appropriato. Non gettarlo nel fuoco, nell’acqua o a terra. Se i liquidi fuoriusciti dalla batteria entrano in contatto con la pelle o con gli indumenti, sciacquare con l’acqua per evitare possibili malori, per i quali è opportuno recarsi immediatamente in ospedale. Non utilizzare batterie non originarie per evitare danni all’apparecchio e problemi di sicurezza. Utilizzando l’aspirapolvere per aspirare materiali facilmente bloccabili come sacchetti di plastica, carte di caramelle, grandi pezzi di carta, potrebbero prodursi effetti negativi sul funzionamento dell’apparecchio o causarne persino il guasto. In quest’ultimo caso pulire in tempo i corpi estranei sulla spazzola perché l’apparecchio ritorni a funzionare normalmente. Le batterie scartate devono essere riciclate in modo sicuro e non abbandonate casualmente.44 Specifiche del prodotto Risoluzione dei problemi Prima di ricorrere al servizio di manutenzione, verificare i seguenti punti. Problema Cause possibili Soluzioni B l o c c o d e l motore Batteria scarica Ricaricare l’aspirapolvere Assemblaggio scorretto del tubo metallico conduttivo, della spazzola, della batteria o dell’aspirapolvere portatile Verificare che gli accessori siano assemblati correttamente al corpo principale Aspirazione ridottaa Contenitore della polvere pieno Svuotare il contenitore della polvere Pulire o cambiare il filtro HEPAFiltro HEPA bloccato dalla polvere Breve durata della batteria Batteria non completamente carica Caricare completamente la batteria seguendo il manuale delle istruzioni Batteria vecchia La batteria è un prodotto consumabile e può essere acquistata presso un punto di assistenza designato. Attenzione: Se ci sono altri difetti, sono necessari strumenti speciali e, per evitare il pericolo, devono essere sostituiti dal produttore, dal loro reparto manutenzione o da uno specialista in un reparto simile. Parametri tecnici Modello JV83 Tensioni nominali 25.2V Potenza nominale 450W Tensione di ingresso dell'adattatore 100-240V

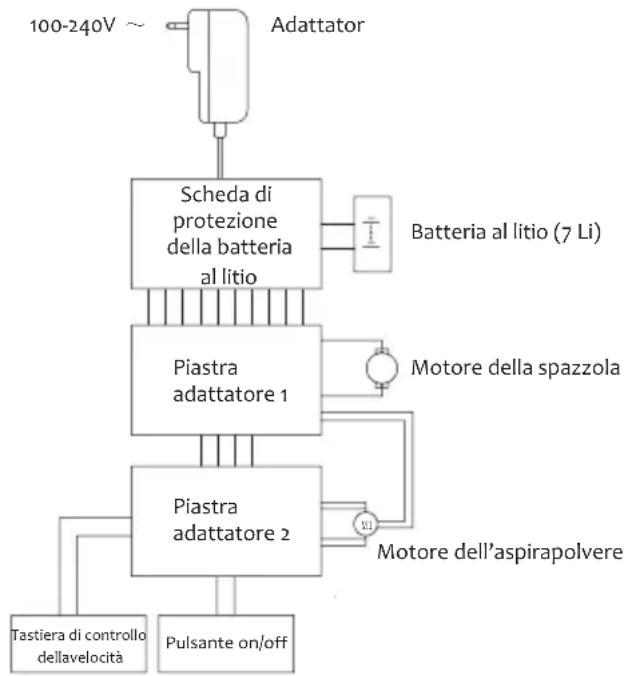

50/60Hz 0.8A Tensione di uscita dell'adattatore 30V 600mA Modello della spazzola elettrica T-EB110A Potenza nominale della spazzola 30W Capacità della batteria 2500mAh Tempo di ricarica 5h45 Schema del circuito Informazioni sul produttore Disposizione I pacchi di batteria/le batterie: Informazioni su Garanzia Produttore Kingclean Electric Co., Ltd Indirizzo Via Xiangyang 1, Nuovo quartiere di Suzhou, Provincia di Jiangsu 215009, Cina La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente. Non smaltire la macchina nei rifiuti domestici. Solo per gli stati di EC:Secondo la direttiva europea 2012/19/EU, le macchine che non sono più utilizzabili e secondo la direttiva europea 2006/66/CE, i pacchi di batteria/le batterie difettose o utilizzate, devono essere raccolte separatamente e smaltite in modo corretto e anche amichevole all’ambiente. Le batterie integrate potrebbero essere rimosse solo per lo smaltimento dal personale qualificato. Un’apertura del guscio di carcassa,la macchina può essere danneggiata o distrutta. Non smaltire i pacchi di batteria/le batterie nei rifiuti domestici,nel fuoco o nell’acqua.Se possibile,i pacchi di batteria/le batterie devono essere scaricati,raccolti, riciclati o smaltiti in modo amichevole all’ambiente. Si può cambiare senza preavviso. Questo prodotto gode di due anni di garanzia per la macchina,mentre di 6 mesi per il servizio di batteria che inizia dalla data di acquisto. La garanzia è esclusa dall’usura normale,l’utilizzo commerciale,le modifiche all’ apparecchio come acquistato,le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall’ ambiente esterno o causati dalle batterie. Adattator Batteria al litio (7 Li) Motore della spazzola Motore dell’aspirapolvere Scheda di protezione della batteria al litio Piastra adattatore 2 Piastra adattatore 1 Tastiera di controllo dellavelocità Pulsante on/off 100-240V
