Caractéristiques techniques	Modèle : Fein BLK 1.6 LE
Type d'appareil	Non catégorisé
Utilisation	Conçu pour des applications industrielles et professionnelles
Maintenance	Vérifier régulièrement les pièces d'usure, nettoyer après chaque utilisation
Sécurité	Utiliser des équipements de protection individuelle (EPI) appropriés
Informations générales	Consulter le manuel d'utilisation pour des instructions détaillées

FOIRE AUX QUESTIONS - BLK 1.6 LE Fein

Quel est le voltage de l'appareil Fein BLK 1.6 LE ?

L'appareil Fein BLK 1.6 LE fonctionne avec un voltage de 230 V.

Quelle est la puissance de l'appareil ?

La puissance de l'appareil Fein BLK 1.6 LE est de 1 600 W.

Comment changer l'accessoire sur le Fein BLK 1.6 LE ?

Pour changer l'accessoire, débranchez l'appareil, puis utilisez la clé fournie pour dévisser l'accessoire actuel et visser le nouvel accessoire.

L'appareil ne s'allume pas, que faire ?

Vérifiez si l'appareil est correctement branché à une prise fonctionnelle. Si le problème persiste, vérifiez le fusible ou contactez le service après-vente.

Comment nettoyer l'appareil après utilisation ?

Utilisez un chiffon sec pour enlever la poussière et les débris. Ne pas utiliser d'eau ou de nettoyants abrasifs.

Quelle est la durée de garantie du produit ?

La durée de garantie pour le Fein BLK 1.6 LE est de 3 ans à partir de la date d'achat, sous réserve des conditions de garantie.

Quels sont les accessoires compatibles avec le Fein BLK 1.6 LE ?

Vous pouvez utiliser des accessoires compatibles avec le système Fein MultiTalent. Consultez le manuel pour plus de détails sur les accessoires recommandés.

Comment puis-je contacter le service client de Fein ?

Vous pouvez contacter le service client de Fein par téléphone ou via leur site web pour obtenir de l'aide.

MODE D'EMPLOI BLK 1.6 LE Fein

m/min2,32,31,92,71,01,31,3 mm 1,3 1,3 1,6 1,6 2,0 3,5 5,0 mm 0,8 0,8 1,0 1,0 1,5 2,3 3,3 mm 0,6 0,6 0,7 0,7 1,0 1,8 2,5 mm 2,0 2,0 2,5 2,5 2,5 3,5 7,0 mm 19,0 19,0 22,0 24,0 18,0 30,0 43,0 mm 25,0 15,0 30,0 65,0 0,0 0,0 86,0 kg 1,75 1,75 1,8 1,9 1,8 3,6 3,8

7,6 10,0 10,3 4,1 9,0 5,9 6,4

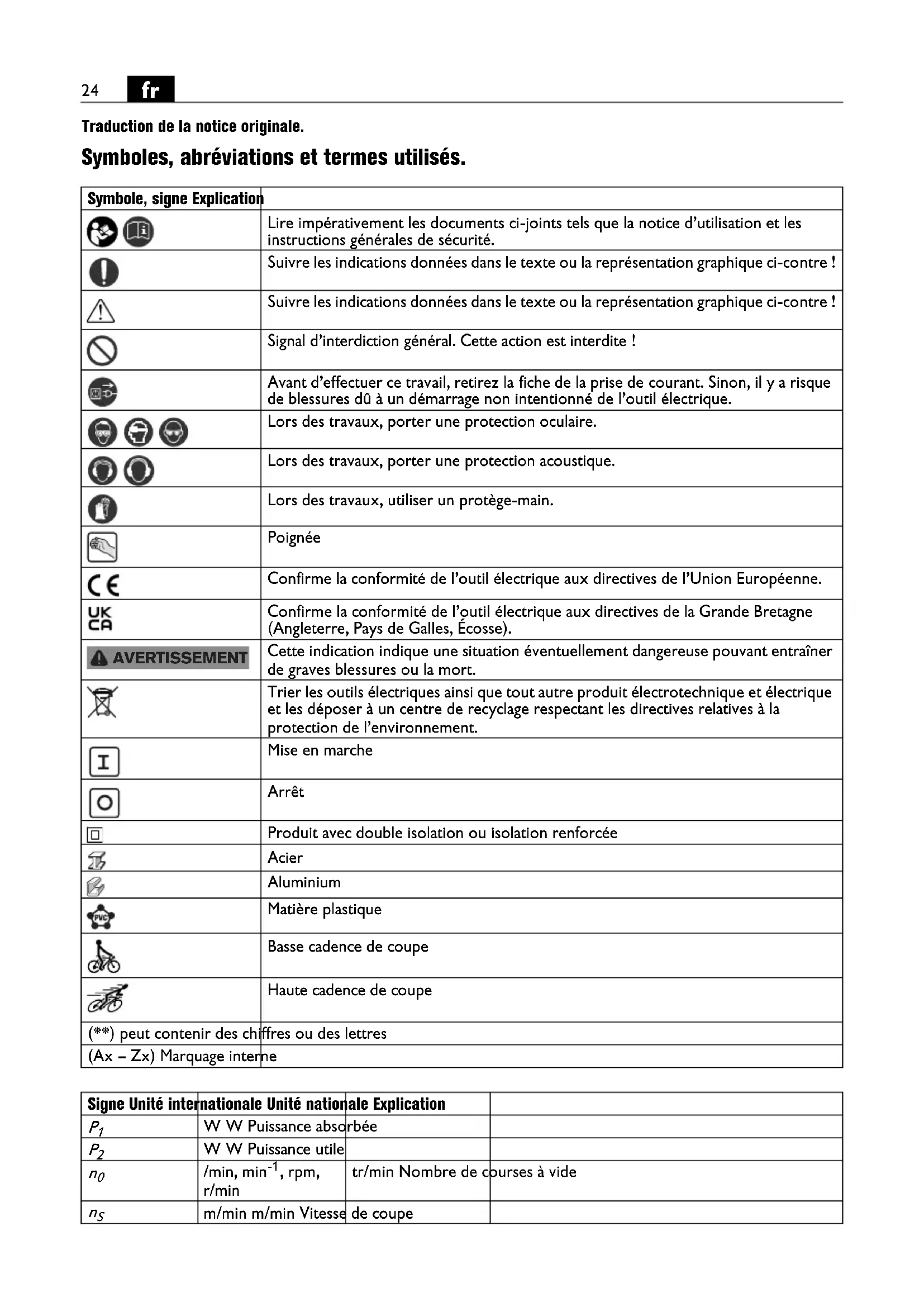

Traduction de la notice originale. Symboles, abréviations et termes utilisés. Symbole, signe Explication Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instructions générales de sécurité. Suivre les indications données dans le texte ou la représentation graphique ci-contre ! Suivre les indications données dans le texte ou la représentation graphique ci-contre ! Signal d’interdiction général. Cette action est interdite ! Avant d’effectuer ce travail, retirez la fiche de la prise de courant. Sinon, il y a risque de blessures dû à un démarrage non intentionné de l’outil électrique. Lors des travaux, porter une protection oculaire. Lors des travaux, porter une protection acoustique. Lors des travaux, utiliser un protège-main. Poignée Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. Confirme la conformité de l’outil électrique aux directives de la Grande Bretagne (Angleterre, Pays de Galles, Écosse). Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort. Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement. Mise en marche Arrêt Produit avec double isolation ou isolation renforcée Acier Aluminium Matière plastique Basse cadence de coupe Haute cadence de coupe (**) peut contenir des chiffres ou des lettres (Ax – Zx) Marquage interne AVERTISSEMENT Signe Unité internationale Unité nationale Explication

W W Puissance absorbée

, rpm, r/min tr/min Nombre de courses à vide

m/min m/min Vitesse de coupe25

Pour votre sécurité. Lisez tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instruc- tions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse. Conservez tous les avertissements et toutes les instruc- tions pour pouvoir vous y reporter ultérieurement. N’utilisez pas cet outil électrique avant d’avoir soigneusement lu et compris à fond cette notice d’utilisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 465 06 0). Conservez ces documents pour une utilisation ultérieu- re et joignez-les à l’outil électrique en cas de transmis- sion ou de vente à une tierce personne. De même, respectez les dispositions concernant la pré- vention des accidents du travail en vigueur dans le pays en question. Conception de l’outil électrique : Grignoteuse portative pour découpe à sec de tôles de manière rectiligne ou en courbe de très faible rayon à l’abri des intempéries, avec les outils de travail et les accessoires autorisés par FEIN. BLK3.5/BLK5.0 (**): Cet outil électrique est également conçu pour fonctionner sur des groupes électrogènes d’une puissance suffisante correspondant à la norme ISO 8528, classe de modèle G2. Cette norme n’est pas respectée si le facteur de distorsion harmonique dépas- se 10 %. En cas de doute, informez-vous sur le groupe électrogène utilisé. Instructions particulières de sécurité. Utilisez la(les) poignée(s) auxiliaire(s) fournie(s) avec l’outil. La perte de contrôle peut provoquer des blessu- res. Porter un équipement de protection individuelle. En fonction de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, utiliser un masque antipoussières, des protec- tions auditives, des gants et un tablier capables d’arrê- ter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants produits par les diverses opérations. Le masque antipoussières ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition. Bloquez la pièce à travailler. Une pièce à travailler ser- rée par un dispositif de serrage est fixée de manière plus sûre que si elle est seulement tenue de la main. U V V Tension de référence f Hz Hz Fréquence M... mm mm Dimension, filetage métrique Ø mm mm Diamètre d’un élément mm mm Epaisseur max. du matériau en acier jusqu’à 400 N/mm

mm mm Epaisseur max. du matériau en acier jusqu’à 600 N/mm

mm mm Epaisseur max. du matériau en acier jusqu’à 800 N/mm

mm mm Epaisseur max. du matériau en aluminium jusqu’à 250 N/mm

mm mm Diamètre d’insertion mm mm Rayon intérieur pour découpes curvilignes, min. kg kg Poids suivant EPTA-Procedure 01

dB dB Niveau de pression acoustique

dB dB Niveau d’intensité acoustique

pCpeak dB dB Niveau max. de pression acoustique K... Incertitude m/s

Valeur d’émission vibratoire suivant EN 62841 (somme vectorielle des trois axes directionnels)

Unités de base et unités dérivées du système inter- national SI. Signe Unité internationale Unité nationale Explication Fe 400 Fe 600 Fe 800 Al 250 AVERTISSEMENT26

Il est interdit de visser ou de riveter des plaques ou des repères sur l’outil électrique. Une isolation endomma- gée ne présente aucune protection contre une électro- cution. Utilisez des autocollants. N’utilisez pas des accessoires qui n’ont pas été spécia- lement conçus ou autorisés par le fabricant de l’outil électrique. Le seul fait qu’un accessoire puisse être monté sur votre outil électrique ne garantit pas une uti- lisation sans risque. Nettoyez régulièrement les ouïes de ventilation de l’outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l’intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électri- ques. Avant la mise en service, assurez-vous que le câble de raccordement et la fiche sont en parfait état. Recommandation : Faites toujours fonctionner l’outil électrique sur un réseau électrique équipé d’un disjonc- teur différentiel 30 mA max. Vibrations mains-bras L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 62841 et peut être utilisée pour une comparaison d’outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation indiquée correspond aux utili- sations principales de l’outil électrique. Si, toutefois, l’outil électrique était utilisé pour d’autres applications, avec d’autres outils de travail ou en cas d’un entretien insuffisant, l’amplitude d’oscillation pourrait être diffé- rente. Ceci peut augmenter considérablement la sollici- tation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibra- toire, il est recommandé de prendre aussi en considé- ration les espaces de temps pendant lesquels l’appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire considérablement la sollicitation vibratoire pen- dant toute la durée du travail. Déterminez des mesures de protection supplémentai- res pour protéger l’utilisateur des effets des vibrations, tels que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, orga- nisation des opérations de travail. Instructions d’utilisation. Ne guider l’outil électroportatif contre la pièce à travailler que lorsque l’appareil est en marche. Durant la coupe, tenez l’outil électrique bien perpendi- culairement par rapport à la surface de la pièce. Guidez l’outil électrique uniformément et en effectuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils de travail. Ne coupez pas les tôles à l’endroit des soudures. Ne coupez pas de tôles superposées dont l’épaisseur totale dépasse l’épaisseur maximale prévue. Pour augmenter la durée de vie de la matrice et du poinçon, il est recommandé d’appliquer du lubrifiant le long de la coupe prévue : – pour les coupes dans la tôle d’acier : pâte de coupe ou huile de coupe, – pour les coupes dans l’aluminium : pétrole lampant. Pour les découpes en cœur de tôle, pour le diamètre d’insertion de la matrice voir « Caractéristiques techniques ». N’arrêtez l’outil électrique qu’après l’avoir retiré de la trace de coupe. Une dégradation de la vitesse de coupe laisse présager une usure du poinçon et la matrice. BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/BLK1.6LE (**): Ni le poinçon ni la matrice ne peuvent être réaffû- tés. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Il est possible de réaffûter le poinçon – pas la matrice – si la longueur du poinçon réaffûté n’est pas inférieure à la longueur mini- mum de la matrice. BLK2.0E (**)/BLK3.5 (**): Lorsqu’un gabarit de découpe est utilisé, la grignoteuse sera guidée contre le gabarit par la collerette supérieure du porte matrice. La dis- tance entre le gabarit et le bord réellement coupé est de 2,5 mm. Pour le gabarit, une épaisseur de 2 mm min. est recom- mandée. L’épaisseur totale du gabarit et de la pièce ne doit pas dépasser 5,5 mm. BLK1.6E (**): Pour travailler des tôles moulurées, il est possible de monter le set à profiler 160 disponible en option. (voir page 14) Travaux d’entretien et service après- vente. En cas de conditions d’utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se dépo- ser à l’intérieur de l’outil électrique. Ceci pourrait endommager la double isolation de l’outil électrique. Soufflez souvent de l’air comprimé sec et sans huile dans l’intérieur de l’outil électrique à travers les ouïes de ventilation et placez un dispositif différentiel à cou- rant résiduel (DDR) en amont. Enduire légèrement de graisse les surfaces de contact entre le poinçon et le porte-matrice. Les produits ayant été en contact avec de l’amiante ne doivent pas être réparés. Éliminez les produits contami- nés par l’amiante conformément aux dispositions natio- nales relatives à l’élimination de déchets contenant de l’amiante. Matrice Longueur min. du poinçon BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm27

Si le câble d’alimentation de l’outil électrique est endommagé, le faire remplacer par le fabricant ou son représentant. Si nécessaire, vous pouvez remplacer vous-même les éléments suivants : Outlis d’application Garantie. La garantie du produit est valide conformément à la réglementation légale en vigueur dans le pays où le pro- duit est mis sur le marché. Outre les obligations de garantie légale, les appareils FEIN sont garantis confor- mément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d’utilisation soit fournie avec l’outil électrique. Déclaration de conformité. La Déclaration CE est uniquement valable pour les pays de l’Union européenne et de l’AELE (Association Euro- péenne de Libre-Échange) et uniquement pour les pro- duits destinés au marché de l’UE ou de l’AELE. Une fois que le produit a été mis sur le marché de l’UE, la mar- que UKCA cesse d’être valable. La Déclaration UKCA est uniquement valable pour le marché britannique (Angleterre, Pays de Galles et Écos- se) et uniquement pour les produits destinés au marché britannique. Une fois que le produit a été mis sur le marché britannique, le marquage CE cesse d’être vala- ble. L’entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementa- tions en vigueur indiquées à la dernière page de la pré- sente notice d’utilisation. Dossier technique auprès de : C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Protection de l’environnement, recyclage. Rapportez les emballages, les outils électriques hors d’usage et les accessoires dans un centre de recyclage respectant les directives concernant la protection de l’environnement.28
