BLK 1.6 LE - Elværktøj Fein - Gratis brugsanvisning og manual

BRUGSANVISNING BLK 1.6 LE Fein

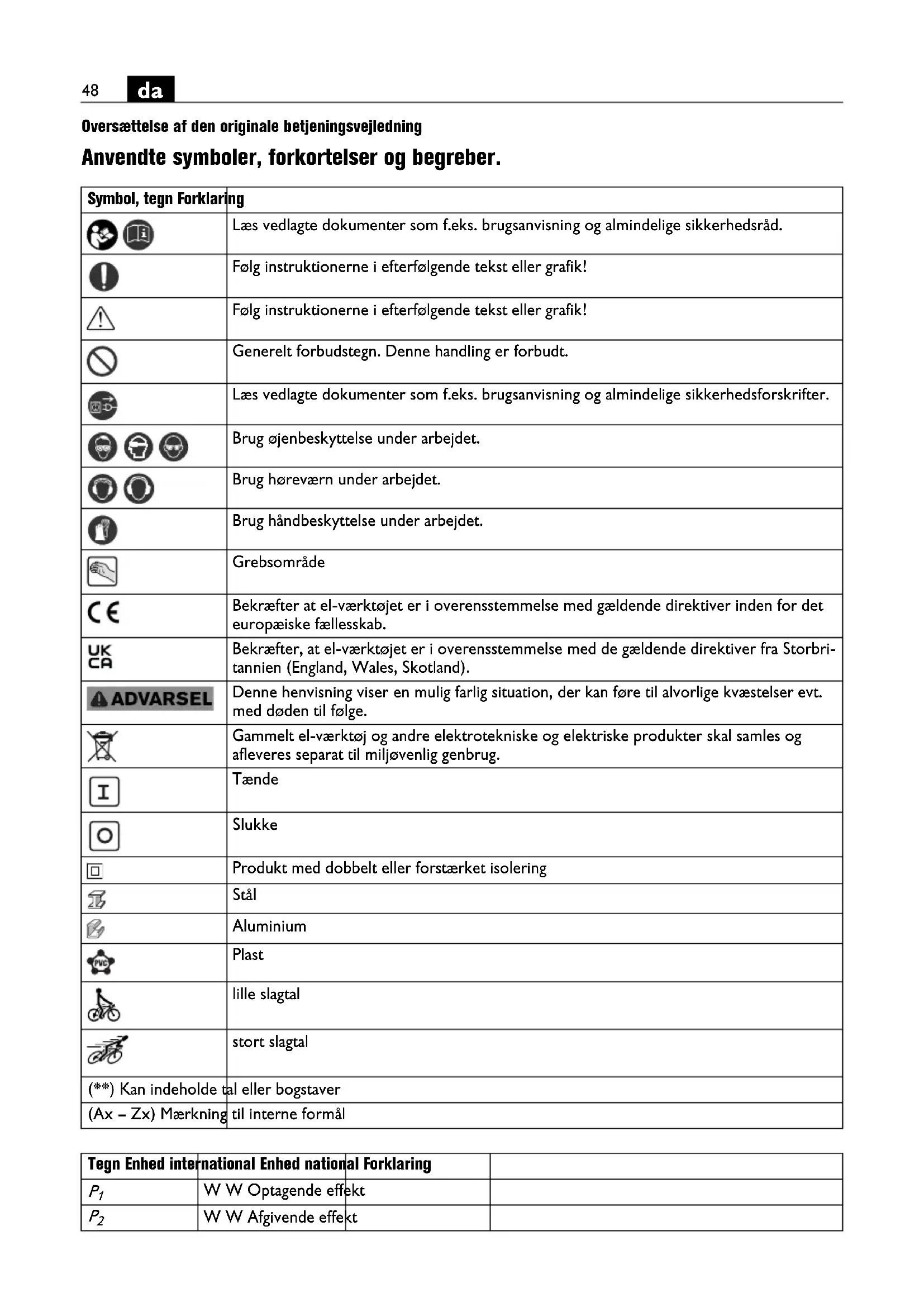

Oversættelse af den originale betjeningsvejledning Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsråd. Følg instruktionerne i efterfølgende tekst eller grafik! Følg instruktionerne i efterfølgende tekst eller grafik! Generelt forbudstegn. Denne handling er forbudt. Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikkerhedsforskrifter. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Brug håndbeskyttelse under arbejdet. Grebsområde Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Bekræfter, at el-værktøjet er i overensstemmelse med de gældende direktiver fra Storbri- tannien (England, Wales, Skotland). Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug. Tænde Slukke Produkt med dobbelt eller forstærket isolering Stål Aluminium Plast lille slagtal stort slagtal (**) Kan indeholde tal eller bogstaver (Ax – Zx) Mærkning til interne formål Tegn Enhed international Enhed national Forklaring

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende over- holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser. El-værktøjets formål: Håndført nipler til skæring af plader, til udsnit og smalle kurver med det af FEIN godkendte tilbehør uden vand- tilførsel i vejrbeskyttede omgivelser. BLK3.5/BLK5.0 (**): Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med til- strækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2. Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskri- der 10 %. Er du i tvivl, læses og overholdes informati- onsmaterialet til den generator, du bruger. Specielle sikkerhedsforskrifter. Brug de ekstrahåndtag, der følger med værktøjet. Tab af kontrollen kan føre til kvæstelser. Brug personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjenværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller spe- cialforklæde, der beskytter dig mod små slibe- og materialepartikler. Øjnene skal beskyttes mod frem- mede genstande, der flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller ånde- drætsmaske skal filtrere det støv, der opstår under arbejdet. Udsættes du for høj støj i længere tid, kan du lide høretab. Sikre emnet. Et emne, der holdes med en spændean- ordning, holdes mere sikkert end i hånden.

m/min m/min Skærehastighed U V V Dimensioneringsspænding f Hz Hz Frekvens M... mm mm Mål, metrisk gevind Ø mm mm Diameter på en rund del mm mm Maks. materialetykkelse i stål op til 400 N/mm

Basisenheder og afledte enheder fra det internatio- nale enhedssystem SI. Tegn Enhed international Enhed national Forklaring Fe 400 Fe 600 Fe 800 Al 25050

Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter. Anvend ikke tilbehør, hvis det ikke er udviklet eller fri- givet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsam- les. Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug. Anbefaling: Brug altid el-værktøjet via en fejlstrømbe- skyttelseskontakt (RCD) med dimensioneret fejlstrøm på 30 mA eller mindre. Hånd-arm-vibrationer Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau repræsenterer el-værktø- jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt til- behør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelast- ningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænder- ne varme, organisation af arbejdsprocedurer. Betjeningsforskrifter. El-værktøjet skal altid være tændt, når det føres mod emnet. El-værktøjet skal helst holdes lodret i forhold til emnets overflade under skærearbejdet. Før el-værktøjet jævnt og med et let skub i snitretnin- gen. For stærk fremføring forringer tilbehørets levetid betydeligt. Skær ikke metalplader på svejsede steder. Skær ikke i flerlagede plader, som overskrider den maks. emnetyk- kelse. For at forlænge levetiden for stempel og matrice anbe- fales det at påføre et glidemiddel langs med den ønske- de snitlinje: – til snit i stålplader: skærepasta eller skæreolie, – til snit i aluminium: petroleum. Til udskæring af et indvendigt snit kræves en forboring, boringens diameter se „Tekniske data“. Sluk først for el-værktøjet, når det er trukket ud af snit- sporet. Et tydeligt tegn på slidte stempler og matricer vil være, at der skal bruges betydeligt flere kræfter til at føre maskinen gennem materialet. Samtidig vil kvaliteten samt skærehastigheden falde drastisk.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE (**): Stempel og matrice kan ikke efterslibes. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Stemplet – ikke matricen – kan slibes, såfremt længden på det eftersle- bede stempel ikke bliver mindre end den mindste læng- de for matricen. BLK2.0E (**)/BLK3.5 (**): Klippes efter skabelon, afta- stes skabelonen med den nederste cylindriske del af stempelføringen. Afstanden mellem skabelon og den faktiske skærekant er 2,5 mm. Skabelonen bør mindst være 2 mm tyk, den samlede tykkelse for skabelon og emne må ikke overskride 5,5 mm. BLK1.6E (**): Til bearbejdning af metalplader med høje trapezer monteres profilsættet 160 (ekstra tilbehør). (se side 14) Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes. Blæs den indven- dige side af el-værktøjet gennem ventilationsåbningerne igennem med tør og oliefri trykluft med hyppige mel- lemrum og forkobl HFI-relæ. Smør et tyndt lag fedt på glidefladerne mellem matriceholder og stempel. Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaf- felse af asbestholdigt affald, er gældende i brugslandet. Hvis el-værktøjets ledning bliver beskadiget, skal den skiftes ud af producenten eller dennes repræsentant. Følgende dele kan du selv udskifte efter behov: Tilbe- hør Matrice Mindste længde for stemplet BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm51

Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lov- bestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. CE-erklæringen gælder kun for lande i den Europæiske Union og EFTA (European Free Trade Association) og kun for produkter, der er beregnet til EU- eller EFTA- markedet. Når produktet er markedsført på EU-marke- det, mister UKCA tegnet sin gyldighed. UKCA-erklæringen gælder kun for det britiske marked (England, Wales og Skotland) og kun for produkter, der er beregnet til det britiske marked. Når produktet er markedsført på det britiske marked, mister CE-tegnet sin gyldighed. Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmel- ser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleve- ret til miljøvenlig genbrug.52
