NAUDOJIMO INSTRUKCIJA BLK 1.6 LE Fein

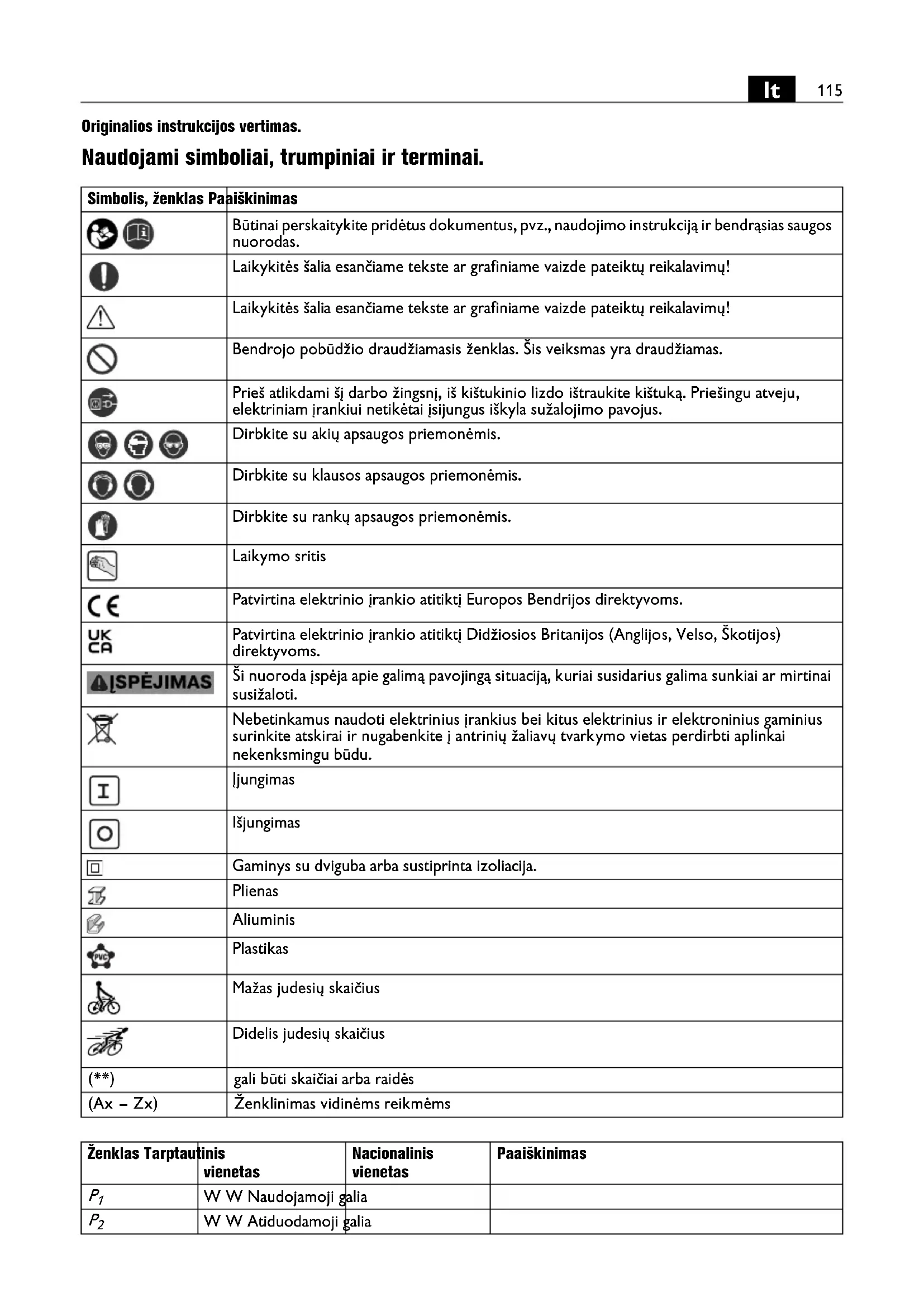

Originalios instrukcijos vertimas. Naudojami simboliai, trumpiniai ir terminai. Simbolis, ženklas Paaiškinimas Būtinai perskaitykite pridėtus dokumentus, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. Dirbkite su akių apsaugos priemonėmis. Dirbkite su klausos apsaugos priemonėmis. Dirbkite su rankų apsaugos priemonėmis. Laikymo sritis Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. Įjungimas Išjungimas Gaminys su dviguba arba sustiprinta izoliacija. Plienas Aliuminis Plastikas Mažas judesių skaičius Didelis judesių skaičius (**) gali būti skaičiai arba raidė

(Ax – Zx) Ženklinimas vidinėms reikmėms Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas

Jūsų saugumui. Perskaitykite visas saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis. Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti. Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendrųjų saugos nuorodų“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui. Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų. Elektrinio įrankio paskirtis: Rankomis valdomos skardos žirklės skirtos skardai kirpti; jos tinka išpjovoms ir mažo spindulio kreivėms kirpti su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje. BLK3.5/BLK5.0 (**): Šį elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių. Specialiosios saugos nuorodos. Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Praradus kontrolę iškyla pavojus susižeisti. Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.

, rpm, r/min /min Tuščiosios eigos judesių skaičius

mm mm Kiaurymės, skirtos vidiniam kontūrui kirpti, skersmuo mm mm Mažiausias vidinis posūkio spindulys kg kg Masė pagal „EPTA-Procedure 01“

dB dB Garso slėgio lygis

pCpeak dB dB Aukščiausias garso slėgio lygis K... Paklaida m/s

Vibracijos emisijos vertė pagal EN 62841 (trijų krypčių atstojamasis vektorius)

Vibracijos emisijos vertė m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Tarptautinės matavimo vienetų sistemos SI baziniai ir išvestiniai vienetai. Ženklas Tarptautinis vienetas Nacionalinis vienetas Paaiškinimas Fe 400 Fe 600 Fe 800 Al 250117

Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje. Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio. Naudokite klijuojamuosius ženklus. Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti. Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus. Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas. Patarimas: elektrinį įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė. Plaštakas ir rankas veikianti vibracija Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 62841 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti. Nurodytas vibracijos lygis atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į laiką, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą. Valdymo nuorodos. Elektrinį įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio. Kirpdami elektrinį įrankį laikykite kaip galima vertikaliau ruošinio paviršiaus atžvilgiu. Elektrinį įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką. Nekirpkite skardos suvirinimo vietose. Nekirpkite daugiasluoksnių skardų, viršijančių maksimalų ruošinio storį. Siekiant pailginti štampo ir matricos naudojimo laiką, numatytą pjūvio liniją rekomenduojama patepti tepimo priemone: – pjaunant plieninę skardą: pjovimo pasta arba pjovimo alyva, – pjaunant aliuminį: žibalu. Norint iškirpti vidinį kontūrą, pirmiausia reikia išgręžti kiaurymę, kurios skersmuo nurodytas „Techninių duomenų“ lentelėje. Elektrinį įrankį išjunkite tik ištraukę jį iš kirpimo takelio. Susidėvėjusio štampo ir matricos požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE (**): Štampo ir matricos galąsti negalima. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): štampą – bet ne matricą – galima pagaląsti, jei pagaląsto štampo ilgis nėra mažesnis už minimalų ilgį, reikalingą štampui į matricą įleisti. BLK2.0E (**)/BLK3.5 (**): pjaunant pagal šabloną, štampo kreipiamosios apatinė cilindrinė dalis apčiuopia šabloną. Atstumas tarp šablono ir faktinės pjūvio briaunos yra 2,5 mm. Šablonas turėtų būti ne mažiau kaip 2 mm storio, bendras šablono ir ruošinio storis turi būti ne daugiau kaip 5,5 mm. BLK1.6E (**): Skardoms, kurių didelis profilio aukštis, apdoroti galima naudoti atskirai užsakomą „Profil-Set 160“. (žr. 14 psl.) Techninė priežiūra ir remonto dirbtuvės. Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungiklį (FI). Šiek tiek patepkite slydimo paviršių tarp matricos laikiklio ir štampo. Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus. Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, jį turi pakeisti gamintojas arba gamintojo atstovas. Šias dalis, jei reikia, galite pakeisti patys: darbo įrankius Matrica Štampo minimalus ilgis BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm118

Įstatyminė garantija ir savanoriška gamintojo garantija. Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą. Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos. Atitikties deklaracija. CE deklaracija galioja tik Europos Sąjungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminį į ES rinką, UKCA ženklas netenka galios. UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį į JK rinką, CE ženklas netenka galios. Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus. Techninė byla laikoma: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Aplinkosauga, šalinimas. Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.119
