BLK 1.6 LE - 电动工具 Fein - 免费用户手册

用户手册 BLK 1.6 LE Fein

BLK1.3TE/CSE (**)
BLK1.6E (**)
BLK1.6LE (**)
BLK2.0E (**)
BLK3.5 (**)
BLK5.0 (**)
BLK1.3TE/CSE (**)
BLK1.6E (**)
BLK1.6LE (**)
BLK2.0E (**)

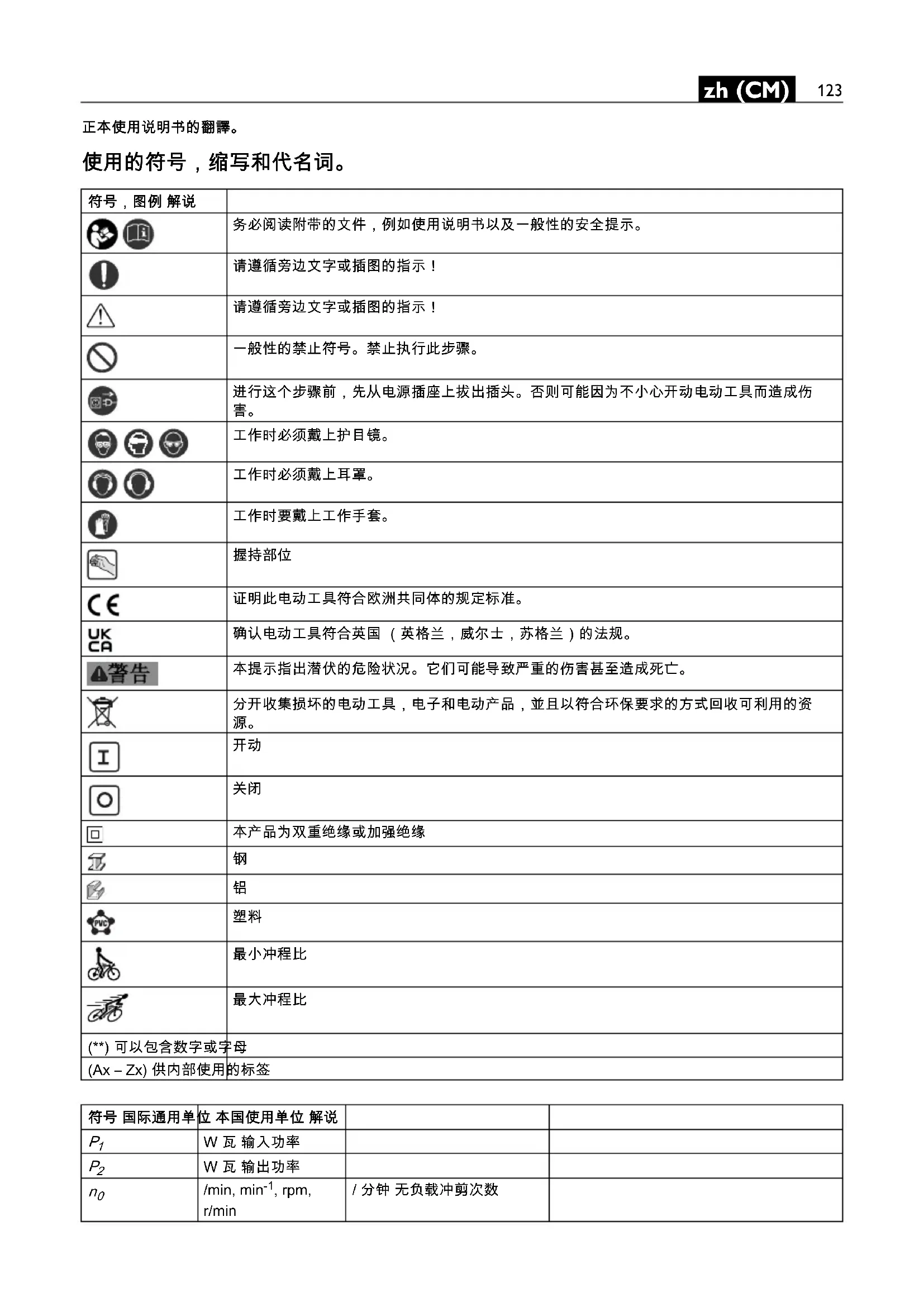

符号,图例解说
	务必阅读附带的文件,例如使用说明书以及一般性的安全提示。
	请遵循旁边文字或插图的指示!
	请遵循旁边文字或插图的指示!
	一般性的禁止符号。禁止执行此步骤。
	进行这个步骤前,先从电源插座上拔出插头。否则可能因为不小心开动电动工具而造成伤害。
	工作时必须戴上护目镜。
	工作时必须戴上耳罩。
	工作时要戴上工作手套。
	握持部位
	证明此电动工具符合欧洲共同体的规定标准。
	确认电动工具符合英国(英格兰,威尔士,苏格兰)的法规。
	本提示指出潜伏的危险状况。它们可能导致严重的伤害甚至造成死亡。
	分开收集损坏的电动工具,电子和电动产品,并且以符合环保要求的方式回收可利用的资源。
	开动
	关闭
	本产品为双重绝缘或加强绝缘
	钢
	铝
	塑料
	最小冲程比
	最大冲程比
(**)可以包含数字或字母
(Ax-Zx)供内部使用的标签

符号 国际通用单位 本国使用单位 解说
P_1		W 瓦 输入功率
P_2		W 瓦 输出功率
n_0		/min, min^-1 , rpm,r/min	/ 分钟 无负载冲剪次数
符号 国际通用单位 本国使用单位		解说
n_S	m/min 公尺 / 分 冲剪速度
UV伏额定电压
fHz赫兹频率
M...	mm毫米尺寸,公制螺纹
∅ mm毫米圆形零件的直径
Fe 400	mm毫米最大钢材厚度至400牛顿/毫米		2
Fe 600	mm毫米最大冲剪钢材厚度至600牛顿/毫米		2
Fe 800	mm毫米最大冲剪钢材厚度至800牛顿/毫米		2
Al 250	mm毫米最大铝材厚度至250牛顿/毫米		2
	mm毫米进行内冲剪时的预钻孔直径
	mm毫米内弯半径,至少
	kg公斤重量符合EPTA-Procedure 01的规定
L_pA	dB分贝声压水平
L_wA	dB分贝声功率水平
L_pCpeak	dB分贝最高声压水平
K...			不确定性系数
a	m/s2	米/秒2	振荡发射值根据EN 62841(三向矢量和)
a_h	m/s2	米/秒2	震荡发射值
	m,s,kg,A,mm,V,W,Hz,N,°C,dB,min,m/s2	米,秒,公斤,安培,毫米,伏特,瓦,赫兹,牛顿,摄氏分贝,分,米/秒	国际性单位系统SI中的标准单位和引用单位。

有关您的安全。

阅读所有的安全规章和指示。如未遵循安全规章和指示，可能遭受电击，产生火灾和/

或造成严重伤害。

妥善保存所有的安全规章和指示以便日后查阅。

详细阅读並彻底了解本使用说明书和附带的

后，才可以使用本电动工具。妥善保存上述文件以方便日后查阅。赠送或贩卖本电动工具时，务必把这些文件转交给受赠者或买主。

同时也要注意各国有关的工作安全规定。

电动工具的用途：

本手提式金属电冲剪如果安装了 FEIN 指定的工具和附件，即可以在能够遮蔽风雨的工作场内工作。本电冲剪可以冲剪金属片，进行内冲剪和冲剪窄弯角。操作机器时不须用水冲刷。

BLK3.5/BLK5.0 ( ^** ): 本电动工具也可以连接在足够功率的交流电发电机上使用。该发电机必须符合 ISO 8528 的标准并且是 G2 装备等级。但是如果逾越了 10% 的所谓畸变因素，便不算符合上述的标准。如有疑问必须询问有关发电机的细节。

特殊的安全指示。

使用机器附带的辅助手柄。无法正确控制机器，可能造成意外伤害。

戴上防护用品。根据适用情况，使用面罩，安全护目镜或安全眼镜。适用时，戴上防尘面具，听力保护器，手套和能挡小磨料或工件碎片的工作围裙。眼防护罩必须挡住各种操作产生的飞屑。防尘面具或口罩必须能够过滤操作产生的颗粒。长期暴露在高强度噪音中会引起失聪。

固定好工件。使用固定装置比用手更能够夹紧工件。

切勿使用螺丝或钉子在电动工具上固定铭牌和标签。如果破坏了机器的绝缘功能便无法防止电击。请使用自粘铭牌或标签。

只能使用电动工具制造商特别设计和许可的附件。即使能够将其它的工具安装到本电动工具上，并不代表能够确保操作安全。

定期使用非金属工具清洁电动工具的通风孔。马达的风扇会把灰尘吸入机壳中。机器内部如果堆积了大量的金属尘容易造成触电。

操作前必须检查电线和插头是否有任何损坏。

我们的建议：操作本电动工具时，务必要连接最多30 mA额定剩馀电流的漏电断路器(RCD)。

手掌 - 手臂 - 震动

本说明书中引用的震动水平，是采用 EN 62841 中规定的测量方式所测得。这个震动水平值可以作为电动工具之间的比较标准。您也可以拿它来推测机器目前的震动受荷状况。

此震动水平只适用在以电动工具进行规定的用途时。如果未按照规定使用电动工具，在机器上安装了不合适的工具，或者未确实执行机器的维修工作，实际的震动水平会异于提供的震动水平。因此在操作过程结束后，机器的震动受荷状况会明显提高。

为了准确地评估机器的震动受荷状况，还必须考虑以下的时间因素：例如关机的时间或机器空转待命的时间等。如果把整个工作过程中累加的关机或待命时间列入考虑，则可以明显地降低机器的震动受荷状况。

为了保护操作者免受机器震动危害，必须另外采行防护措施，例如：做好电动工具和安装工具的维修工作，手掌要保持温暖，安排好工作的流程。

操作指示。

先开动电动工具然后将工具对准要剪切的工件进行剪切。

冲剪时电动工具要尽可能和工件的表面垂直。

顺着剪切的方向均匀地轻推电动工具。如果太用力推压机器，会明显降低冲头及冲模的使用寿命。

不可以在铁皮的焊点或者焊缝上剪切。可以剪切重叠在一起的铁皮，但如果重叠在一起的铁皮厚度超过最大剪切厚度则不行。

在剪切线上涂抹切蜡可以提高冲头和冲模的使用寿命：

- 在钢板上冲剪时：使用润滑蜡或润滑油。

- 在铝板上冲剪时：使用煤油。

进行内部冲剪时必须先钻孔。孔直径请参考"技术数据"。

先从冲剪线中拉出电动工具，然後才可以关闭机器。

如果机器操作起来逐渐费劲而且工作进度缓慢，代表冲头和冲模已经磨损了。

BLK1.3TE ( ^ )/BLK1.3CSE ( ^ )/BLK1.6E ( ^** )/

BLK1.6LE ( ^** ): 冲头和冲模无法重磨。

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**)：但如果经过重磨後的冲头长度不短於规定的冲头最短长度，那麼就可以重磨冲头（但不是冲模）。

冲模 冲头的最小长度
BLK2.0E (**):
3 13 09 040 00 2 45 毫米
BLK3.5 (**):
3 13 09 093 00 3 51.5 毫米
3 13 09 094 00 1 51.5 毫米
BLK5.0 (**):
3 13 09 109 00 2 58.8 毫米

冲模 冲头的最小长度
3 13 09 107 00 0 56.6 毫米
3 13 09 108 00 8 54.5 毫米

BLK2.0E ( ^ )/BLK3.5 ( ^ ): 进行模板冲剪时，是靠着冲头导引上的圆柱形零件来探测钢板。模板和实际的剪切边缘的距离为 2.5 毫米。

模板至少要有 2 毫米厚。模板加上工件的总厚度不可以超过 5.5 毫米。

BLK1.6E ( ^** ): 加工梯形板材时，可以在机器上安装型材套装 160。（参考页数 14）

维修和顾客服务。

在某些极端的使用情况下（例如加工金属材料），可能在机器内部囤积大量的导电废尘，

因而影响了机器的绝缘功能。因此要经常使用干燥，无油的压缩空气从通气孔清洁电动工具的内室，并且要连接电流保护开关（FI）。

需经常在冲模固定座和冲头之间的滑动表面上涂抹润滑油。

与石棉接触过的产品不允许寄送去维修。请按照当地有关处理含石棉废物的规定处理受石棉污染的产品。

如果电动工具的电源线损坏，必须由制造商或他的代理更换。

以下零件您可以根据需要自行更换：工具

保修。

有关本产品的保修条件，请参考购买国的相关法律规定。此外 FEIN 还提供制造厂商的保修服务。有关保修的细节，请向您的专业经销商，FEIN 在贵国的代理或您的 FEIN 顾客服务中心询问。

在本使用说明书上提到的和标示的附件，並非全部包含在电动工具的供货范围中。

合格说明。

CE 声明 仅对欧盟和 EFTA（欧洲自由贸易联盟）的国家，及针对欧盟或 EFTA 市场的产品有效。当产品在欧盟市场流通后，UKCA（英国合格评定标志）商标即失效。

UKCA 声明 仅适用于英国市场（英格兰，威尔士和苏格兰），及适用于针对英国市场的产品。一旦产品进入英国市场，CE 标志便失效。

FEIN公司单独保证，本产品符合说明书末页上所列出的各有关规定的标准。

技术性文件存放在：

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

环境保护和废物处理。

必须以符合环保要求的方式处理包装材料和废弃的电动工具与附件。

- 根据《中国电子信息产品污染控制管理办法》要求

	有害物质Hazardous substance
部件名称Component name	铅(Pb)	汞(Hg)镉(Cd)		六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
电子配件Electronics (PCB, switch, wiring etc.)	x	o	x	o	o	o
发动机Motor	x	o	o	o	o	o
电源线Power cord	x	o	o	o	o	o
基础零件Fastener elements	x	o	o	o	o	o
金属零件Metal parts	x	o	o	o	o	o
电源Power supplies	x	o	o	o	o	o
铜管件Brass parts	x	o	o	o	o	o
铝件Aluminium parts	x	o	o	o	o	o
本表格依据SJ/T 11364的规定编制。O:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。X:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。This table was developed according to the provisions of SJ/T 11364.O: The content of such hazardous substance in all homogeneous materials of such component is below the limit required by GB/T 26572X: the content of such hazardous substance in a certain homogeneous material of such component is beyond the limit required by GB/T 26572

正本使用說明書的翻譯。

使用的符號，縮寫和代名詞。

符號,圖例 解說
	必須閱讀附帶的文件,例如使用說明書以及一般性的安全提示。
	請遵循旁邊文字或插圖的指示!
	請遵循旁邊文字或插圖的指示!
	一般性的禁止符號。禁止執行此步驟。
	進行這個步驟前,先從電源插座上拔出插頭。否則可能因為不小心開啟電動工具而造成傷害。
	工作時必須戴上護目鏡。
	工作時必須戴上耳罩。
	工作時要戴上工作手套。
[TDZZ]	握持部位
	證明此電動工具符合歐洲共同體的規定標準。
	確認電動工具符合英國(英格蘭,威爾士,蘇格蘭)的法規。
	本標示提示潛伏的危險狀況。它們可能導致嚴重的傷害甚至造成死亡。
	分類收集已損壞的電動工具,電子和電動產品,並且以符合環保要求的方式回收,可使有用物料循環再用。
	開動
	關閉
	本產品為雙重絕緣或加強絕緣
	鋼
	鋁
	塑料
	最小衝程比
[ATHS]	最大衝程比
(**) 可以包含數字或字母
(Ax-Zx) 供內部使用的標籤

符號 國際通用單	位 本國使用單位 解說
P_1	W 瓦輸入功率
P_2	W 瓦輸出功率
n_0	/min, min^-1 , rpm,r/min	/分鐘 無負載衝剪次數
符號國際通用單位	本國使用單位	解說
n_S	m/min公尺/分衝剪速度
UV伏額定電壓
/Hz赫茲頻率
M...	mm毫米尺寸,公制螺紋
∅mm毫米圓形零件的直徑
Fe400	mm毫米最大鋼材厚度至400牛頓/毫米		2
Fe600	mm毫米最大衝剪鋼材厚度至600牛頓/毫米		2
Fe800	mm毫米最大衝剪鋼材厚度至800牛頓/毫米		2
Al250	mm毫米最大鋁材厚度至250牛頓/毫米		2
	mm毫米進行內衝剪時的預鑽孔直徑
	mm毫米內彎半徑,至少
	kg公斤重量符合EPTA-Procedure 01的規定
L_pA	dB分貝聲壓水平
L_wA	dB分貝聲壓功率水平
L_pCpeak	dB分貝最高聲壓水平
K...			不確定系數
a	m/s^2	米/秒 ^2	振蕩發射值根據EN 62841(三向矢量和)
a_h	m/s^2	米/秒 ^2	震蕩發射值
	m,s,kg,A,mm,V,W,Hz,N,°C,dB,min, m/s^2	米,秒,公斤,安培,毫米,伏特,瓦,赫茲,牛頓,攝氏分貝,分,米/秒 ^2	國際性單位系統SI中的標準單位和引用單位。

有關您的安全。

閱讀所有的安全規章和指示。如未遵循安全規章和指示，可能遭受電擊，產生火災和/

或造成嚴重傷害。

妥善保存所有的安全規章和指示以便日后查閱。

詳細閱讀並徹底了解本使用說明書和附帶的

"一般性安全規章"（文件編號34130465060）

後，才可以使用本電動工具。妥善保存上述文件以方便日后查閱。贈送或售賣本電動工具時，務必把這些文件轉交給受贈者或用家。

同時也要注意各國有關的工作安全規定。

電動工具的用途：

本手提式金屬電衝剪如果安裝了 FEIN 指定的工具和附件，即可以在能夠遮蔽風雨的工作場內工作。本電衝剪可以衝剪金屬片，進行內衝剪和衝剪窄彎角。操作機器時不須用水。

BLK3.5/BLK5.0 ( ^** ): 本電動工具也可以連接在足夠功率的交流電發電機上使用。該發電機必須符合 ISO 8528 的標準並且是 G2 裝備等級。但是如果逾越了 10% 的所謂畸變因素，便不算符合上述的標準。如有疑問必須詢問有關發電機的細節。

特別安全說明。

使用機器附帶的輔助手柄。無法正確控制機器，可能造成意外傷害。

戴上防護用品。根據適用情況，使用面罩，安全護目鏡或安全眼鏡。適用時，戴上防塵面具，聽力保護器，手套和能擋小磨料或工件碎片的工作圍裙。眼防護罩必須擋住各種操作產生的飛屑。防塵面具或口罩必須能夠過濾操作產生的顆粒。長期暴露在高強度噪音中會引起失聰。

固定好工件。使用固定夾具或鉗台比用手持更能夠夾緊工件。

切勿使用螺絲或鉚釘在電動工具上固定名牌和標籤。如果破壞了機器的絕緣功能便無法防止電擊。請使用自粘名牌或標籤。

只能使用電動工具制造商特定設計和認可的附件。即使能夠將其它的工具安裝到本電動工具上，並不代表能夠確保操作安全。

定期使用非金屬工具清潔電動工具的通風孔。馬達的風扇會把灰塵吸入機殼中。機器內部如果堆積了大量的金屬塵容易造成觸電。

操作前必須檢查電線和插頭是否有任何損壞。

我們的建議：操作本電動工具時，務必要連接最多30 mA額定剩餘電流的漏電斷路器(RCD)。

手掌 - 手臂 - 震動

本說明書中引用的震動水平，是采用 EN 62841 中規定的測量方式所測得。這個震動水平值可以作為電動工具之間的比較標準。您也可以拿它來推測機器目前的震動受荷狀況。

此震動水平只適用於電動工具規定的用途。如果未按照規定使用電動工具，在機器上安裝了不合適的工具，或者未確實執行機器的維修工作，實際的震動水平會異于提供的震動水平。因此在操作過程結束后，機器的震動受荷狀況會明顯提高。

為了準確地評估機器的震動受荷狀況，還必須考慮以下的時間因素：例如關機的時間或機器空轉待命的時間等。如果把整個工作過程中累加的關機或待命時間列入考慮，則可以明顯地降低機器的震動受荷狀況。

為了保護操作者免受機器震動危害，必須另外采行防護措施，例如：做好電動工具和安裝工具的維修工作，手掌要保持溫暖，安排好工作的流程。

操作指示。

先開動電動工具然後將工具對准要剪切的工件進行剪切。

衝剪時電動工具要盡可能和工件的表面垂直。

順著剪切的方向均勻地輕推電動工具。如果太用力推壓機器，會明顯降低衝頭及衝模的使用壽命。

不可以在鐵皮的焊點或者焊縫上剪切。可以剪切重疊在一起的鐵皮，但如果重疊在一起的鐵皮厚度超過最大剪切厚度則不行。

在剪切線上塗抹切蠟可以提高衝頭和衝模的使用壽命：

- 在鋼板上衝剪時：使用潤滑蠟或潤滑油

- 在鋁板上沖剪時：油脂

進行內部衝剪時必須先鑽孔。孔直徑請參考"技術數據"。

先從衝剪線中拉出電動工具，然後才可以關閉機器。

如果機器操作起來逐漸費勁而且工作進度緩慢，代表衝頭和衝模已經磨損了。

BLK1.3TE ( ^ )/BLK1.3CSE ( ^ )/BLK1.6E ( ^** )/

BLK1.6LE ( ^** ): 衝頭和衝模無法重磨。

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**)：但如果經過重磨後的衝頭長度不短於規定的衝頭最短長度，那麼就可以重磨衝頭（但不是衝模）。

衝模 衝頭的最小長度
BLK2.0E (**):
3 13 09 040 00 2 45 毫米
BLK3.5 (**):
3 13 09 093 00 3 51.5 毫米
3 13 09 094 00 1 51.5 毫米
BLK5.0 (**):
3 13 09 109 00 2 58.8 毫米
3 13 09 107 00 0 56.6 毫米

衝模 衝頭的最小長度
3 13 09 108 00 8 54.5 毫米

BLK2.0E (**)/BLK3.5 (**): 進行模板衝剪時，是靠著衝頭導引上的圓柱形零件來探測鋼板。模板和實際的剪切邊緣的距離為 2.5 毫米。

模板至少要有 2 毫米厚。模板加上工件的總厚度不可以超過 5.5 毫米。

BLK1.6E ( ^** ): 加工梯形板材時，可以在機器上安裝型材套裝 160。（參考頁數 14）

維修和顧客服務。

在某些極端的使用情況下（例如加工金屬材料），可能在機器內部囤積大量的導電廢塵，

因而影響了機器的絕緣功能。因此要經常使用干燥，無油的壓縮空氣從通氣孔清潔電動工具的內室，並且要連接電流保護開關（FI）。

需經常在衝模固定座和衝頭之間的滑動表面上塗抹潤滑油。

與石棉接觸過的產品不允許寄送去維修。請按照當地有關處理含石棉廢物的規定處理受石棉污染的產品。

如果電動工具的電源線損壞，必須由製造商或他的代理更換。

以下零件您可以根據需要自行更換：工具

保修。

有關本產品的保修條件，請參考購買國的相關法律規定。此外 FEIN 還提供制造廠商的保修服務。有關保修的細節，請向您的專業經銷商，FEIN 在貴國的代理或您的 FEIN 顧客服務中心詢問。

在本使用說明書上提到的和標示的附件，並非全部包含在電動工具的供貨範圍中。

合格說明。

CE 聲明僅對歐盟和 EFTA（歐洲自由貿易聯盟）的國家，及針對歐盟或 EFTA 市場的產品有效。當產品在歐盟市場流通後，UKCA（英國合格評定標誌）商標即失效。

UKCA 聲明僅適用於英國市場（英格蘭，威爾士和蘇格蘭），及適用於針對英國市場的產品。一旦產品進入英國市場，CE 標誌便失效。

FEIN 公司單獨保證，本產品符合說明書末頁上所列出的各有關規定的標準。

技術性文件存放在：

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

環境保護和廢物處理。

必須以符合環保要求的方式處理包裝材料和廢棄的電動工具與附件。
