MANUALE UTENTE BLK 1.6 LE Fein

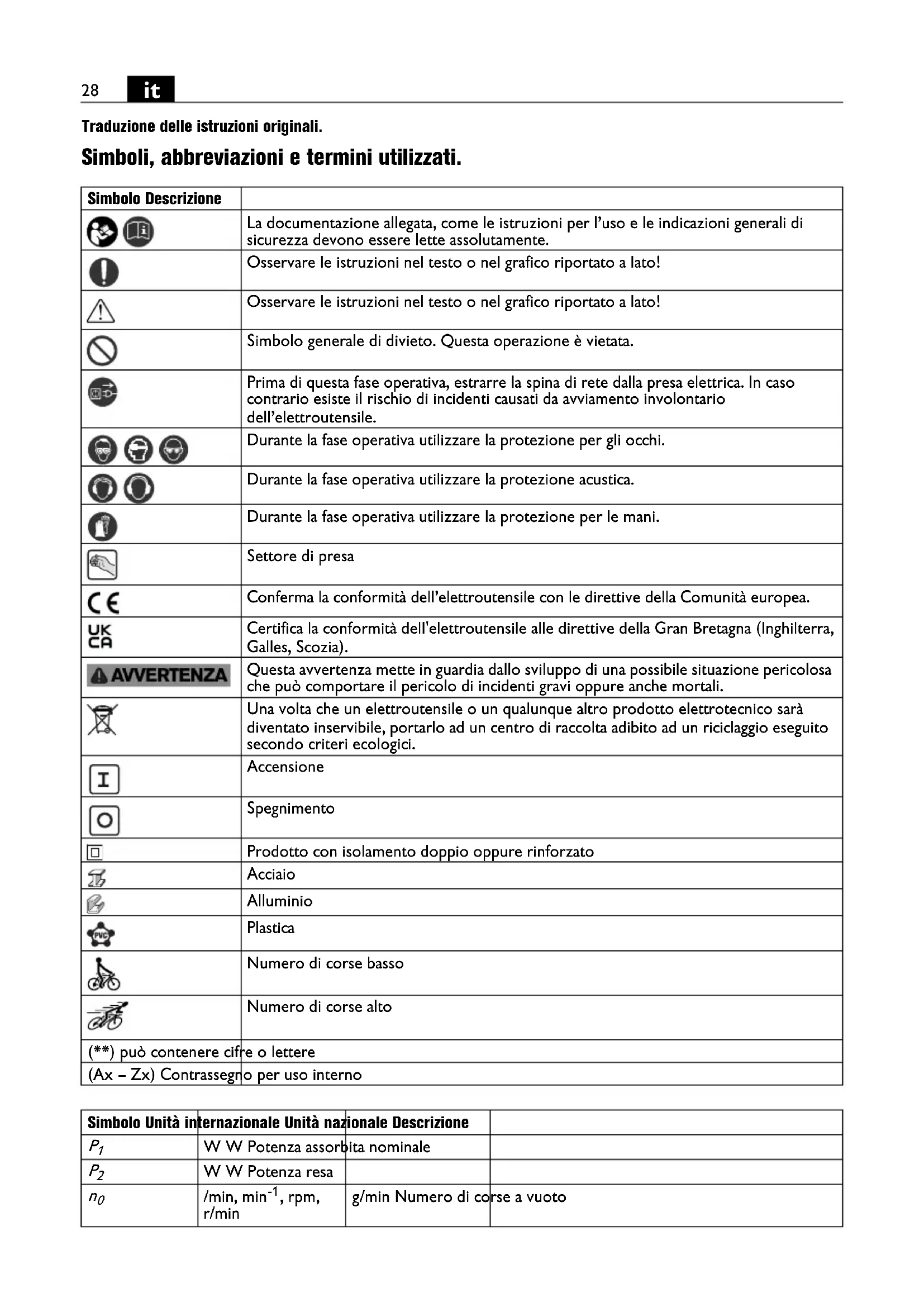

Traduzione delle istruzioni originali. Simboli, abbreviazioni e termini utilizzati. Simbolo Descrizione La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. Osservare le istruzioni nel testo o nel grafico riportato a lato! Osservare le istruzioni nel testo o nel grafico riportato a lato! Simbolo generale di divieto. Questa operazione è vietata. Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. Durante la fase operativa utilizzare la protezione per gli occhi. Durante la fase operativa utilizzare la protezione acustica. Durante la fase operativa utilizzare la protezione per le mani. Settore di presa Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. Certifica la conformità dell'elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. Accensione Spegnimento Prodotto con isolamento doppio oppure rinforzato Acciaio Alluminio Plastica Numero di corse basso Numero di corse alto (**) può contenere cifre o lettere (Ax – Zx) Contrassegno per uso interno Simbolo Unità internazionale Unità nazionale Descrizione

W W Potenza assorbita nominale

, rpm, r/min g/min Numero di corse a vuoto29

Per la Vostra sicurezza. Leggere tutte le avvertenze di pericolo e le istruzioni opera- tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e comple- tamente queste istruzioni per l’uso e le «Indica- zioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell’elet- troutensile. Attenersi anche alle norme nazionali in vigore concer- nenti la sicurezza sul lavoro. Utilizzo previsto per l’elettroutensile: roditrice per l’utilizzo manuale per taglio di lamiere, per ritagli e curve strette con inserti ed accessori consigliati dalla FEIN senza l’impiego di acqua in ambiente protetto dagli agenti atmosferici. BLK3.5/BLK5.0 (**): Questo elettroutensile è pensato anche per l’impiego su generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene sod- disfatta in modo particolare se supera il cosiddetto fat- tore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utilizzato. Norme speciali di sicurezza. Utilizzare le impugnature supplementari fornite insieme all’elettroutensile. La perdita di controllo dell’elettrou- tensile può comportare il pericolo di incidenti. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera com- pleta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di mate- riale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni.

m/min m/min Velocità di taglio U V V Tensione di taratura f Hz Hz Frequenza M... mm mm Misura, filettatura metrica Ø mm mm Diametro di un componente rotondo mm mm Spessore max. del materiale in acciaio fino a 400 N/mm

mm mm Spessore max. del materiale in acciaio fino a 600 N/mm

mm mm Spessore max. del materiale in acciaio fino a 800 N/mm

mm mm Spessore max. del materiale in alluminio fino a 250 N/mm

mm mm Diametro del foro di partenza per tagli in centro lamiera mm mm Raggio di curvatura interno, almeno di kg kg Peso conforme alla EPTA-Procedure 01

dB dB Livello di pressione acustica

dB dB Livello di potenza acustica

pCpeak dB dB Livello di pressione acustica picco K... Non determinato m/s

Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni)

Valore di emissione oscillazioni m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unità di base ed unità derivanti dal sistema unità internazionale SI. Simbolo Unità internazionale Unità nazionale Descrizione Fe 400 Fe 600 Fe 800 Al 25030

La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. Assicurare il pezzo in lavorazione. Un pezzo in lavora- zione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano. È vietato applicare targhette e marchi sull’elettrouten- sile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell’isolamento viene a mancare ogni prote- zione contro scosse elettriche. Utilizzare targhette autoadesive. Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell’elettroutensile. Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile. Pulire regolarmente le fessure di ventilazione dell’elet- troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può cau- sare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici. Prima della messa in funzione controllare il cavo di col- legamento alla rete e la spina di rete in caso di danneg- giamenti. Raccomandazione: Far funzionare sempre l’elettrouten- sile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore. Vibrazione mano-braccio Il livello di oscillazioni indicato nelle presenti istruzioni è stato misurato conformemente ad una procedura di misurazione normalizzata contenuta nel EN 62841 e può essere impiegato per la comparazione con altri elettroutensili. Lo stesso è adatto anche per una valuta- zione temporanea della sollecitazione da vibrazioni. Il livello di oscillazioni indicato rappresenta le applica- zioni principali dell’elettroutensile. Se tuttavia l’elet- troutensile viene utilizzato per altri impieghi, con accessori differenti oppure non viene effettuata una suf- ficiente manutenzione è possibile che il livello di oscil- lazioni sia differente. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Per la precisa valutazione della sollecitazione da vibra- zioni dovrebbero essere considerati anche i tempi in cui l’apparecchio è spento oppure è acceso ma non effetti- vamente in funzione. Questo può ridurre considerevol- mente la sollecitazione da vibrazioni per l’intero periodo di lavoro. Stabilire ulteriori misure di sicurezza per la protezione dell’operatore dall’azione delle vibrazioni, come ad esempio: manutenzione dell’elettroutensile e degli accessori, mantenimento mani calde, organizzazione delle procedure operative. Istruzioni per l’uso. Condurre l’elettroutensile solamente acceso verso il pezzo in lavorazione. Durante il taglio tenere l’elettroutensile possibilmente in modo verticale rispetto alla superficie del pezzo in lavorazione. Condurre l’elettroutensile in modo uniforme e con leg- gera spinta in direzione di taglio. Un avanzamento troppo veloce riduce sensibilmente la durata degli accessori. Non tagliare lamiere ai punti di saldatura. Non tagliare lamiere a più strati che superano lo spessore massimo del materiale. Per aumentare la durata di punzone e matrice si consi- glia di applicare un lubrificante lungo la linea di taglio prevista: – per tagli in lamiera d’acciaio: pasta da taglio oppure olio da taglio, – per tagli in alluminio: petrolio. Per tagli in centro lamiera è necessario eseguire prima un foro di partenza, diametro del foro vedi «Dati tec- nici». Spegnere l’elettroutensile solamente dopo averlo estratto dalla traccia di taglio. L’indicazione per punzoni e matrici usurati è la forza di avanzamento necessaria sensibilmente aumentata con limitato avanzamento del lavoro.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE (**): Punzone e matrice non possono essere riaffilati. BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Il punzone – non la matrice – può essere riaffilato se la lunghezza minima del punzone riaffilato non supera la lunghezza minima per la matrice. BLK2.0E (**)/BLK3.5 (**): In caso di taglio seguendo una sagoma, la sagoma viene seguita con la parte inferiore cilindrica della guida del punzone. La distanza tra la sagoma e l’effettivo bordo di taglio è di 2,5 mm. La sagoma dovrebbe avere uno spessore minimo di 2 mm, lo spessore complessivo di sagoma e pezzo in lavorazione non deve essere superiore a 5,5 mm. BLK1.6E (**): Per la lavorazione di lamiere con gole pro- fonde può essere montato il set profili 160 fornibile come optional. (vedi pagina 14) Matrice Lunghezza minima del punzone BLK2.0E (**): 3 13 09 040 00 2 45 mm BLK3.5 (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0 (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,6 mm 3 13 09 108 00 8 54,5 mm31

Manutenzione ed Assistenza Clienti. In caso di condizioni di impiego estreme durante la lavorazione di metallo è possibile che polvere conduttrice si depositi all’interno dell’elettroutensile. L’isolamento di prote- zione dell’elettroutensile può esserne pregiudicato. Soffiare spesso la parte interna dell’elettroutensile attraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interruttore di sicurezza (FI). Ingrassare leggermente le superfici di scorrimento tra supporto della matrice e punzone. Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego. Se il cavo di collegamento dell’elettroutensile è danneg- giato, lo stesso deve essere sostituito dal produttore o da un Centro Assistenza autorizzato. In caso di necessità è possibile sostituire da soli le seguenti parti: Utensili ad innesto Responsabilità per vizi e garanzia. La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l’immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN. Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l’uso. Dichiarazione di conformità. La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mer- cato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità. La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità. La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme appli- cabili riportate sull’ultima pagina delle presenti istru- zioni per l’uso. Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd Misure ecologiche, smaltimento. Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet- troutensili e gli accessori scartati.32
