Toote tüüp	Kaasaskantav tõmbelõikur
Kaubamärk	Fein
Mudel	BLK 1.6 LE
Tarbitav võimsus (P1)	350 W
Kasulik võimsus (P2)	210 W
Tühikäigu löökide arv	800–1500 min⁻¹
Lõikekiirus	2,3 m/min
Max. terase paksus (400 N/mm²)	1,6 mm
Max. terase paksus (600 N/mm²)	1,0 mm
Max. terase paksus (800 N/mm²)	0,7 mm
Max. alumiiniumi paksus (250 N/mm²)	2,5 mm
Sisestusläbimõõt	24 mm
Min. sisemine raadius	65 mm
Kaal (EPTA järgi)	1,9 kg
Helirõhutase (LpA)	90,2 dB (ebakindlus 3 dB)
Helivõimsuse tase (LwA)	101,2 dB (ebakindlus 3 dB)
Vibratsiooniemissioon (ah)	4,1 m/s² (ebakindlus 1,5 m/s²)
Toide	Ühefaasiline, 230 V / 50 Hz
Topeltisolatsioon	Jah
Soovitatav kaitse	Rikkevoolukaitse max 30 mA
Kasutamine	Lehtmetalli kuivlõikamine (sirgjooneline või väikese raadiusega kõver)
Lubatud tööriistad	Fein spetsiifilised tõmbestants ja matriits
Hooldus	Puhu suruõhuga, määri kontaktpinnad
Garantii	Seaduslik garantii + tootja deklaratsioon

Korduma kippuvad küsimused - BLK 1.6 LE Fein

Milliseid materjale saan lõigata Fein BLK 1.6 LE tõmbelõikuriga?

Saate lõigata terast kuni 1,6 mm paksuselt (tugevus 400 N/mm²) ja alumiiniumi kuni 2,5 mm. Vaadake maksimaalsete paksuste tabelit kõvemate terase klasside jaoks.

Kuidas vahetada tõmbestantsi ja matriitsi?

Ühendage tööriist vooluvõrgust lahti. Tõmbestants ja matriits ei ole taasteritavad (v.a BLK2.0E ja uuemad mudelid). Asendage need originaalsete Fein osadega. Järgige lahtivõtmise juhiseid kasutusjuhendis.

Milline on soovitatav hooldussagedus?

Puhastage regulaarselt ventilatsiooniavasid kuiva suruõhuga. Määrige tõmbestantsi ja matriitsi kandepinnad kergelt määrdeainega. Ekstreemsetes tingimustes kasutage rikkevoolukaitselülitit.

Kas ma saan selle tõmbelõikuriga kasutada pikendusjuhet?

Jah, kuid veenduge, et see on heas seisukorras ja sobib võimsusele (350 W). Kui kaabel on kahjustatud, laske tootjal see välja vahetada.

Kas helitase on kõrge?

Helirõhutase on 90,2 dB. Kasutage töötamisel alati kuulmiskaitsevahendeid.

Kuidas vähendada vibratsiooni?

Kasutage tööriista mõõduka ettenihkega, hoidke käed soojad ja tehke regulaarset hooldust. Mõõdetud vibratsioon on 4,1 m/s².

Mida teha, kui lõikekiirus väheneb?

See viitab tõmbestantsi või matriitsi kulumisele. Vahetage kulunud osad välja. Veenduge, et kasutate sobivat määrdeainet (lõikepasta terasele, nafta alumiiniumile).

Kas ma saan kasutada lõikemalli?

Jah, mudelite BLK2.0E ja BLK3.5 puhul saab vähemalt 2 mm paksust malli juhtida ääriku abil. Lõikekaugus on 2,5 mm.

Kust leida varuosi?

Varuosad (tõmbestants, matriits) on saadaval Feini või volitatud edasimüüjate kaudu. Viited kasutusjuhendis.

Kas see tõmbelõikur sobib profileeritud lehtmetallile?

Mudeli BLK1.6E jaoks on saadaval profileerimiskomplekt (viide 160). Võtke ühendust Feini klienditeenindusega.

KASUTUSJUHEND BLK 1.6 LE Fein

Originaalkasutusjuhendi tõlge.

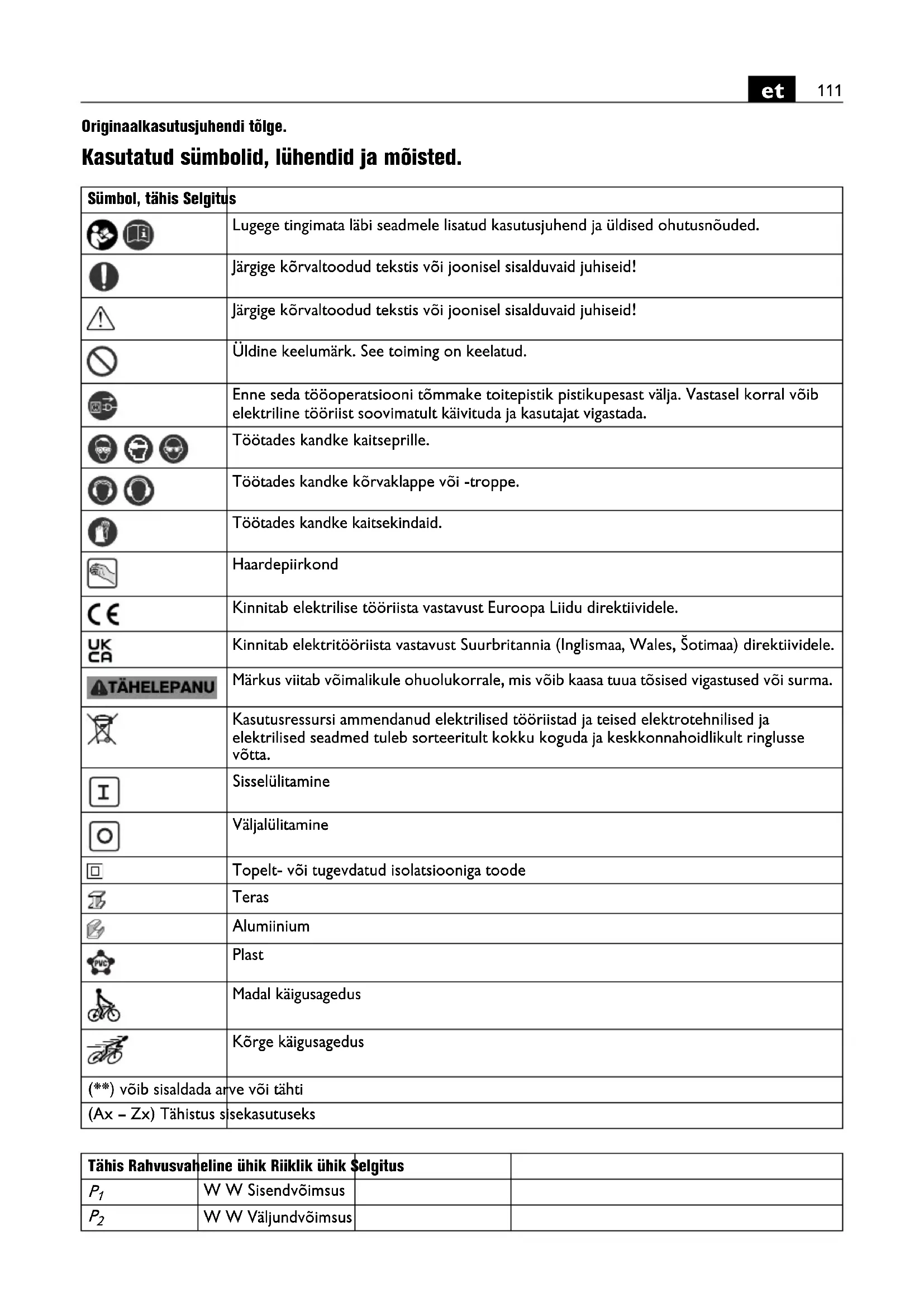

Kasutatud sümbolid, lühendid ja möisted.

Sümbol, tähis Selgitus
	Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded.
	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
[SDA7]	Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid!
	Üldine keelumärk. See toiming on keelatud.
	Enne seda tööoperatsiooni tömmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada.
	Töötades kandke kaitseprille.
	Töötades kandke kõrvaklappe või -troppe.
[WZBY]	Haardepiirkond
	Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele.
	Kinnitab elektritööriista vastavust Suurbritannia (Inglismaa, Wales, Šotimaa) direktiividele.
	Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma.
	Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.
	Sisselülitamine
	Väljalülitamine
[###]	Topelt- või tugevdatud isolatsiooniga toode
[Sawd]	Teras
[###]	Alumiinium
	Plast
	Madal käigusagedus
	Kõrge käigusagedus
###
###

Tähis Rahvusvaheline ühik Riiklik ühik Selgitus
P1	W W Sisendvõimsus
P2	W W Väljundvõimsus
Tähis	Rahvusvaheline ühik	Riiklik ühik	Selgitus
n0	/min, min -1 , rpm,r/min	/min Tühikäigusagedus
nS	m/min m/min Lõikekiirus
UV V Nimipinge
fHz Hz Sagedus
M...	mm mm Meetermöõdustik
∅ mm mm Detaili läbimõõt
Fe 400	mm mm Toorikumax	paksus terases kuni 400	N/mm2
Fe 600	mm mm Materjali max	paksus terases kuni 600	N/mm2
Fe 800	mm mm Materjali max	paksus terases kuni 800	N/mm2
Al 250	mm mm Tooriku max	paksus alumiiniumis kuni250 N/mm2
	mm mm Siselõigete jaoks ettepuuritava ava läbimõõt
	mm mm Min sisekurviraadius
	kg kg Kaal EPTA-Procedure 01 järgi
LpA	dB dB Helirõhu tase
LwA	dB dB Helivõimsuse tase
LpCpeak	dB dB Helirõhu maksimaalne tase
K...			Mõõtemääramatus
a	m/s2	m/s2	Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)
ah	m/s2	m/s2	Vibratsioon
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2	Rahvusvahelise möõtühikute süsteemiSlpõhiühikud ja tuletatud ühikud.

Tööohutus.

TÄHELEPANU

Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles.

Enne elektrilise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr

3 41 30 465 06 0). Hoidke köik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid.

Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest.

Elektrilise tööriista otstarve:

käsitsi juhitav plekilõikur pleki lõikamiseks, väljalõigete tegemiseks ja sisekurvide lõikamiseks, kasutades FEIN poolt heakskiidetud tarvikuid ja lisaseadiseid; töötada tuleb kuivas ja niiskuskindlas keskkonnas.

BLK3.5/BLK5.0 (**) : Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet.

Ohutusalased erinõuded.

Kasutage seadme tarnekomplekti kuuluvaid lisakäepidemeid. Kontrolli kaotus seadme üle võib põhjustada vigastusi.

Kandke isikukaitsevahendeid. Kasutage vastavalt kasutusotstarbele näomaski, silmakaitset või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste osakeste eest. Silmad peavad olema kaitstud seadme kasutamisel eralduvate võõrkehade eest. Tolmu- või hingamisteede kaitsemaskid peavad filtreerima kasutamisel tekkiva tolmu. Pikaajaline vali müra võib kahjustada kuulmist.

Kinnitage töödeldav toorik. Kinnitusvahendite abil kinnitatud toorik püsib paremini paigal kui käega hoides.

Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid.

Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd.

Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tömbab tolmu korpusse. Metallitolmu liigne kogunemine vöib olla ohtlik.

Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes.

Soovitus: Kasutage elektrilist tööriista alati koos rikkevoolukaitselülitiga (RCD), mille rakendumisvool on 30 mA või väiksem.

Käe-randme-vibratsioon

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada.

Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Tööjuhised.

Viige tööriist toorikuga kokku alles sisselülitatult. Lõikamisel hoidke tööriista tooriku pinna suhtes alikult vertikaalselt.

Juhtige tööriista ühtlase ja mõõduka ettenihkega lõike tegemise suunas. Liiga tugev ettenihe vähendab tarvikute tööaega tunduvalt.

Ärge lõigake plekki keevisõmblustest. Ärge lõigake mitmekihilist plekki, mille paksus ületab materjali ettenähtud paksuse.

Templi ja matriitsi tööea pikendamiseks on soovitav kanda piki kavandatud lõikejoont määret:

- terasplekis tehtavate lõigete puhul: lõikepastat või lõikeõli,

- alumiiniumis tehtavate lõigete puhul: petrooleumi.

Siselõike tegemiseks tuleb ette puurida ava, ava läbimõõtu vt punktist „Tehnilised andmed“.

Lülitage elektriline tööriist välja alles siis, kui olete selle lõigatavast materjalist välja tõmmanud.

Kulunud templist ja matriitsist annab märku ettenihkejõu tunduva suurendamise vajadus ning väiksem tööjõudlus.

BLK1.3TE (**)/BLK1.3CSE (**)/BLK1.6E (**)/

BLK1.6LE ( ^** ): Templit ja matriitsi ei saa teritada.

BLK2.0E (**)/BLK3.5 (**)/BLK5.0 (**): Templit – aga mitte matriitsi – võib teritada, kui teritatud tempel ei jää matriitsi ettenähtud minimaalpikkusest lühemaks.

Matriits Templi minimaalne pikkus
BLK2.0E (**):
3 13 09 040 00 2 45 mm
BLK3.5 (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0 (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,6 mm
3 13 09 108 00 8 54,5 mm

BLK2.0E (**)/BLK3.5 (**): Šablooni järgi lõigates puudutab templijuhiku alumine silindrikujuline osa šablooni. Šablooni ja tegeliku lõikeserva vaheline kaugus on 2,5 mm.

Šabloon peab olema vähemalt 2 mm paksune, šablooni ja tooriku kogupaksus ei tohi ületada 5,5 mm.

BLK1.6E ( ^** ): Sügaval oleva pleki töötlemiseks vöib tööriista külge paigaldada seadise Profil-Set 160 (lisatarvik). (vt Ik 14)

Korrashoid ja hooldus.

Äärmuslike töötingimuste korral vöib metallide töötlemisel koguneda seadmesse elektritjuhtivat tolmu. Seadme

kaitseisolatsioon võib kahjustuda. Ventilatsiooniavade kaudu puhastage elektrilise tööriista sisemust sageli kuiva ja õlivaba suruõhuga ning kasutage rikkevoolukaitselülitit (Fl).

Õlitage matriitsikanduri ja templi vahelist liugpinda kergelt.

Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele.

Kui elektrilise tööriista ühendusjuhe on kahjustada saanud, peab selle välja vahetama tootja või tootja volitatud isik.

Vajaduse korral võite ise välja vahetada järgmisi detaile: Tarvikud

Garantii.

Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile.

Elektrilise tööriista tarnekomplekt ei pruugi sisaldada köiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid.

Vastavusdeklaratsioon.

Töökäik CE-märgise selgitus Kehtib ainult Euroopa Liidu ja EFTA riikides (Euroopa Vabakaubanduse Assotsiatsioon) ja ainult toodetele, mis on möeldud EL-või EFTA-turu jaoks. Pärast toote ELi turule toomist kaotab UKCA märgis oma kehtivuse.

Töökäik UKCA-märgise selgitus Kehtib ainult briti turul (Inglismaa, Wales ja Šotimaa) ja ainult toodetele, mis on möeldud Briti turu jaoks. Pärast toote Briti turule toomist kaotab CE-märgis oma kehtivuse.

Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele.

Tehnilised dokumendid on saadaval aadressil:

C. & E. Fein GmbH,

D-73529 Schwäbisch Gmünd

Keskkonnakaitse, utiliseerimine.

Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta.
