FOIRE AUX QUESTIONS - ELVOX RA98 Vimar

Comment programmer la course du portail/barrière avec la centrale ELVOX RA98 ?

La programmation rapide s'effectue via le menu LrnE : le portail/barrière effectue une fermeture complète jusqu'à la butée, puis une ouverture au ralenti, puis une fermeture à vitesse cycle. La centrale enregistre la course et les seuils de courant. L'afficheur indique END en fin de processus.

Comment enregistrer une radiocommande sur la centrale ?

Accédez au menu RAD (appuyez 2 fois sur UP), confirmez par OK, sélectionnez 1CH pour la commande AP/CH, appuyez OK, puis appuyez sur la touche de la radiocommande. L'afficheur montre un numéro à 4 chiffres (ex: 1001). La capacité est de 200 radiocommandes.

Que faire si le portail/barrière s'arrête et inverse son mouvement au démarrage ?

Cela peut être dû à une accélération trop faible. Réduisez la valeur du paramètre P24 (accélération au départ). Vérifiez également la connexion du codeur et que les LEDs ENC A et ENC B s'allument pendant le mouvement.

Comment régler le temps de fermeture automatique ?

Dans le menu PAR, sélectionnez le paramètre P02. La valeur par défaut est 60 secondes. Utilisez les touches UP/DOWN pour la modifier entre 2 et 600 secondes, puis appuyez sur OK pour confirmer.

Que signifie le code d'erreur F02 affiché sur la centrale ?

Le code F02 indique un obstacle détecté durant l'ouverture. Consultez l'historique des erreurs via le menu ERR pour les 9 dernières anomalies. Vérifiez qu'aucun obstacle ne gêne le mouvement et que les sécurités sont correctement câblées.

Puis-je utiliser la centrale sans cellules photoélectriques ni bords sensibles ?

Oui, mais les entrées FOTO, STPA et STOP doivent être shuntées avec la borne commune (COM). Ne pas activer la fonction phototest (paramètre P08). Les LEDs de diagnostic correspondantes doivent être allumées.

Comment réinitialiser la centrale aux paramètres d'usine ?

Pour une réinitialisation partielle (sauf certains paramètres), utilisez le menu DEF et appuyez sur OK. Pour une réinitialisation complète, mettez la centrale sous tension tout en maintenant la touche ESC enfoncée pendant au moins 10 secondes.

La radiocommande ne fonctionne pas, que vérifier ?

Vérifiez d'abord que les piles de la radiocommande sont bonnes. Assurez-vous que les sécurités (STOP, FOTO, STPA) sont actives (LEDs allumées). Si la première radiocommande était à code fixe, les suivantes doivent être du même type. Si la mémoire est pleine, supprimez une ancienne commande via le menu RAD/ERAS.

Comment installer la centrale sur un portail coulissant avec encodeur optique ?

Branchez le moteur aux bornes 1 et 2 (rouge/noir), le capteur fin de course aux bornes 17, 18, 19 (marron/bleu/noir), et l'encodeur aux bornes SE, -E, +E (blanc/bleu/marron). Réglez le sens d'ouverture avec le paramètre P31 (OFF = gauche, ON = droite).

La centrale affiche 'NO' lors de la saisie du mot de passe, que faire ?

Le mot de passe saisi est incorrect. Vous avez trois niveaux de protection : niveau 1 pour PAR, DEF, LRN ; niveau 2 pour RAD ; niveau 3 pour tous les menus. Si vous avez perdu le mot de passe, contactez le service après-vente. Un exemple de mot de passe possible est 4321.

MODE D'EMPLOI ELVOX RA98 Vimar

Centrale avec afficheur 12 Vcc pour portails coulissants et barrières routières

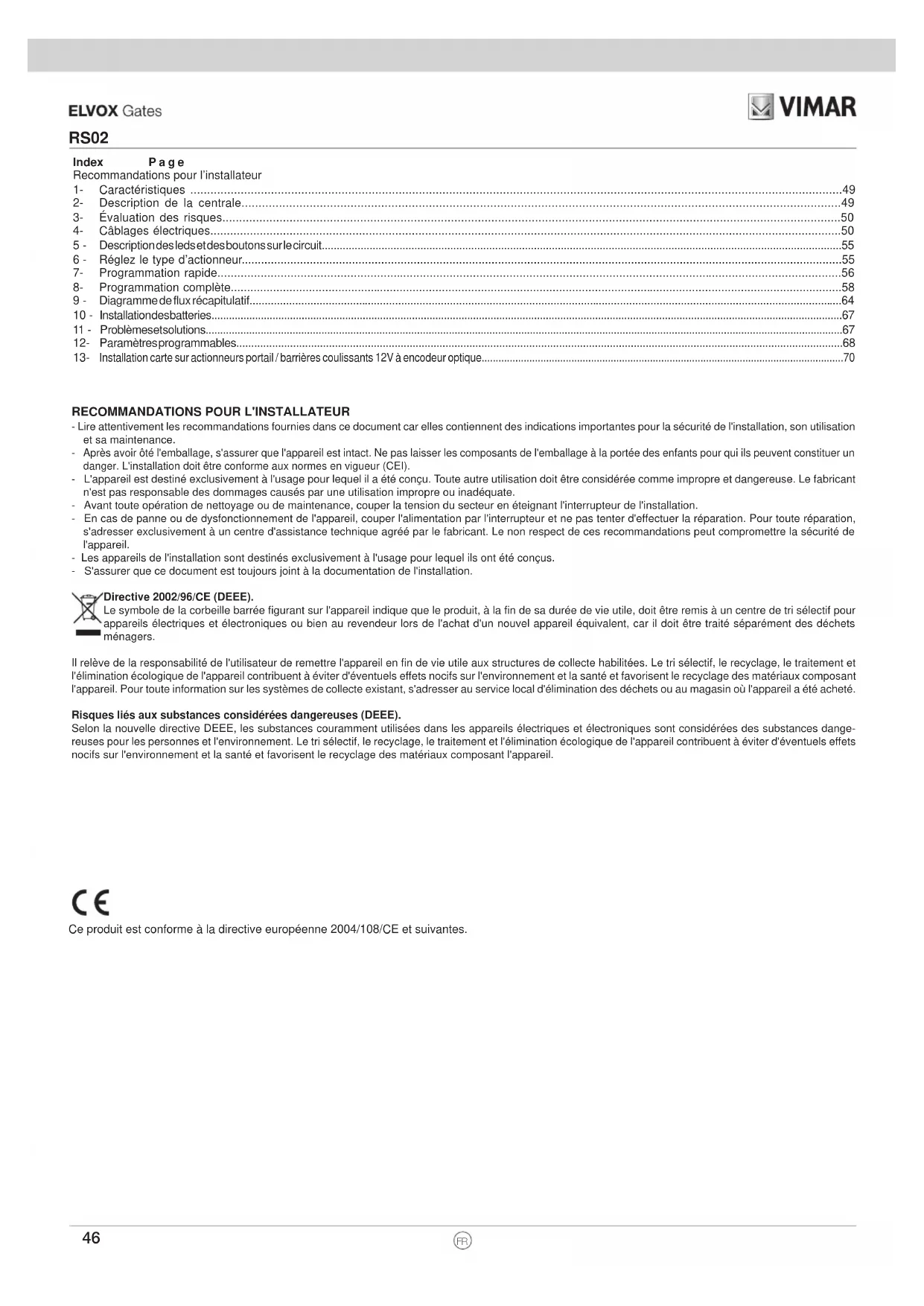

Recommandations pour l'installateur

1- Caractéristiques....49 2- Description de la centrale....49 3- Évaluation des risques....50 4- Câblages électriques....50 5 - Description des leds et des boutons sur le circuit....55 6 - Réglez le type d'actionneur....55 7- Programmation rapide....56 8- Programmation complète....58 9 - Diagramme de flux récapitulatif....64 10 - Installation des batteries....67 11 - Problèmes et solutions....67 12- Paramètres programmables....68 13- Installation carte sur actionneurs portail / barrières coulissants 12V à encodeur optique....70

Recommandations pour l'installateur

• Lire attentivement les recommandations fournies dans ce document car elles contiennent des indications importantes pour la sécurité de l'installation, son utilisation et sa maintenance.
• Après avoir ôté l'emballage, s'assurer que l'appareil est intact. Ne pas laisser les composants de l'emballage à la portée des enfants pour qui ils peuvent constituer un danger. L'installation doit être conforme aux normes en vigueur (CEI).
• L'appareil est destiné exclusivement à l'usage pour lequel il a été conçu. Toute autre utilisation doit être considérée comme impropre et dangereuse. Le fabricant n'est pas responsable des dommages causés par une utilisation impropre ou inadéquate.
• Avant toute opération de nettoyage ou de maintenance, couper la tension du secteur en éteignant l'interrupteur de l'installation.
• En cas de panne ou de dysfonctionnement de l'appareil, couper l'alimentation par l'interrupteur et ne pas tenter d'effectuer la réparation. Pour toute réparation, s'adresser exclusivement à un centre d'assistance technique agréé par le fabricant. Le non-respect de ces recommandations peut compromettre la sécurité de l'appareil.
• Les appareils de l'installation sont destinés exclusivement à l'usage pour lequel ils ont été conçus.
• S'assurer que ce document est toujours joint à la documentation de l'installation.

Directive 2002/96/ce (DEEE)

Le symbole de la corbeille barrée figurant sur l'appareil indique que le produit, à la fin de sa durée de vie utile, doit être remis à un centre de tri sélectif pour appareils électriques et électroniques ou bien au revendeur lors de l'achat d'un nouvel appareil équivalent, car il doit être traité séparément des déchets ménagers.

Il relève de la responsabilité de l'utilisateur de remettre l'appareil en fin de vie utile aux structures de collecte habilitées. Le tri sélectif, le recyclage, le traitement et l'élimination écologique de l'appareil contribuent à éviter d'éventuels effets nocifs sur l'environnement et la santé et favorisent le recyclage des matériaux composant l'appareil. Pour toute information sur les systèmes de collecte existants, s'adresser au service local d'élimination des déchets ou au magasin où l'appareil a été acheté.

Risques liés aux substances considérées dangereuses (DEEE).

Selon la nouvelle directive DEEE, les substances couramment utilisées dans les appareils électriques et électroniques sont considérées des substances dangereuses pour les personnes et l'environnement. Le tri sélectif, le recyclage, le traitement et l'élimination écologique de l'appareil contribuent à éviter d'éventuels effets nocifs sur l'environnement et la santé et favorisent le recyclage des matériaux composant l'appareil.

Ce produit est conforme à la directive européenne 2004/108/CE et suivantes.

1- Caractéristiques

Centrale de commande pour motoréducteurs coulissants / barrière 12 Vcc, puissance nominale 50 W, avec entrées pour fin de course, codeur (pour la détection des obstacles et le contrôle de la vitesse), récepteur intégré et afficheur pour la programmation

La centrale permet :

• de personnaliser l'espace et la vitesse de ralentissement en ouverture et en fermeture
• Elle est équipée d'un système de reconnaissance des obstacles
• LED pour le diagnostic des entrées
• mémoire des données enregistrées extractible
• récepteur intégré ayant une capacité de 200 radiocommandes à code fixe ou tournant
• contrôle du courant pour la protection du moteur électrique.
• historique des 9 dernières avaries ou erreurs.

2 - Description de la centrale

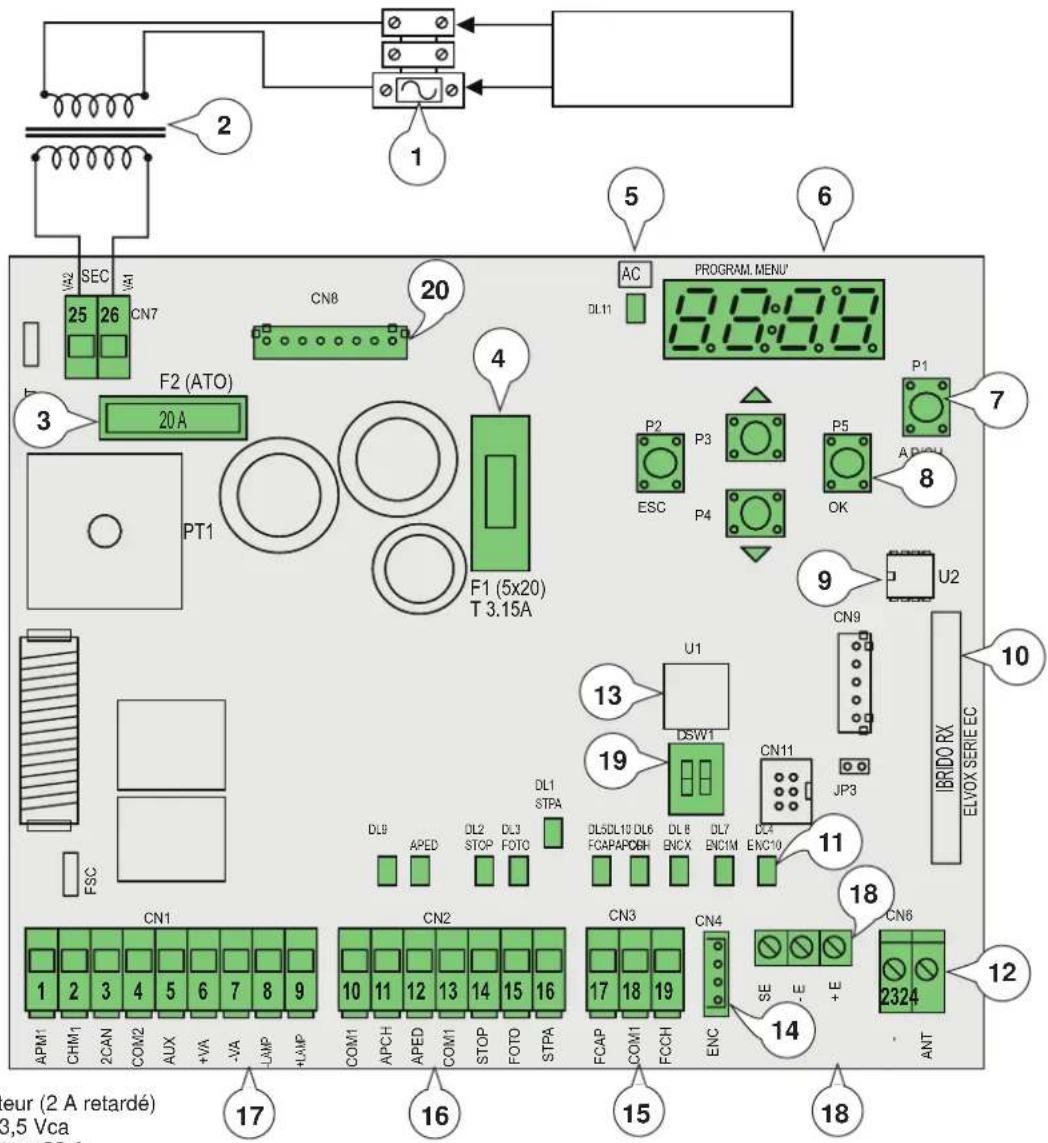

SEC 25 26 CN7 F2 (ATO) 20 A PT1 FSC CN8 20 AC PROGRAM. MENU* DL11 P2 P3 ESC P4 P5 OK P1 P9 U2 CN9 U1 DSW1 13 19 DN11 JP3 IBRIDORX ELVOX SERIE EC 11 18 14 CN6 2324 ANT 17 16 15 18 4 3 5 6 1 SEC V42 V41 AC P1 7 20A 4 T 3.15A PLD10 DL6 DL7 DL8 FCAPAPCH ENC1M ENC10 DC4 ENC10 DN10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8 FLDLDL10 DL6 DL7 DL8

Fig. 1

Légende :

1- Fusible primaire transformateur (2 A retardé) 2- Transformateur 230 Vca - 13,5 Vca 3- Fusible de protection du moteur 20 A 4- Fusible de protection des accessoires 3,15 A 5- Led d'alimentation du réseau 6- Afficheur 7- Bouton de commande AP/CH 8- Boutons pour la programmation et le défilement des menus 9- Mémoire externe 10- Module radio 11- Led de diagnostic des entrées 12- Borne de connexion antenne 13- Microprocesseur 14- Connecteur codeur magnétique 15- Borne extractible pour connexion des fins de course 16- Borne extractible pour le branchement des entrées de commande et de sécurité, centrale livrée avec entrées normalement fermées et shuntées. 17- Borne extractible pour le branchement de la sortie moteur, clignotant et alimentation des accessoires 18- Connecteur codeur optique 19- Sélection de Dip coulissant / barrière 20- Connecteur carte chargeur de batterie de secours

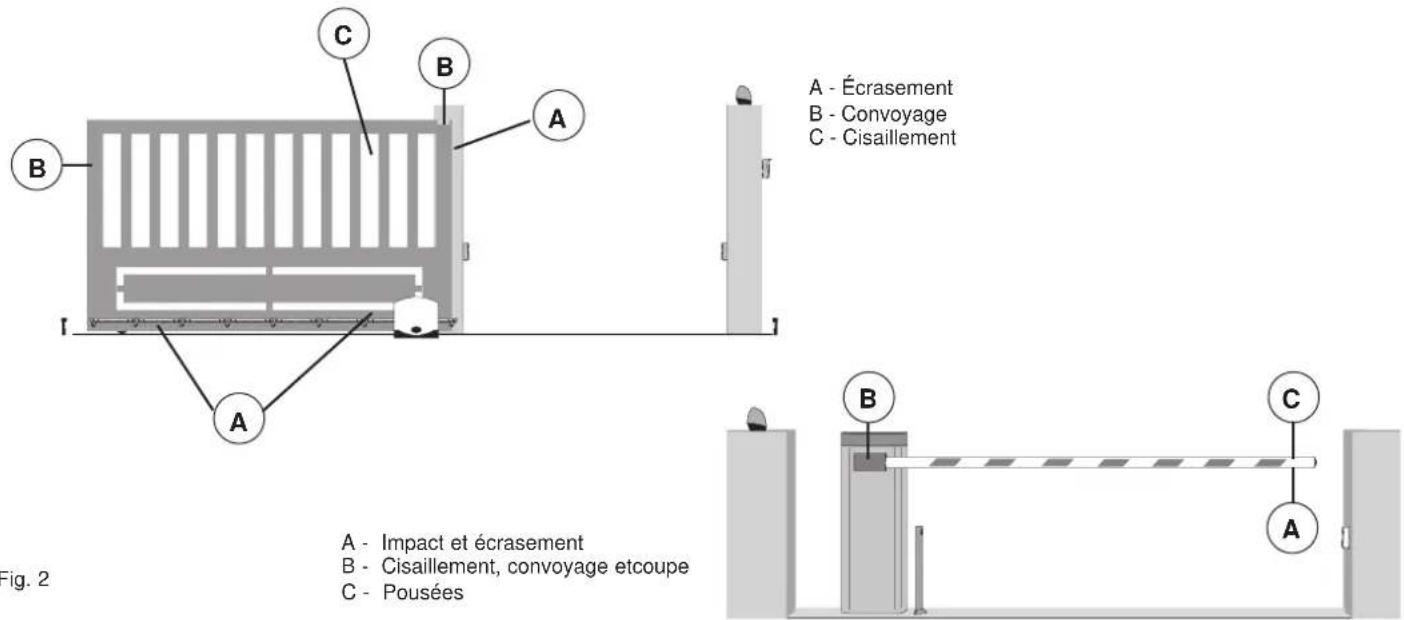

3- Évaluation des risques

Avant de commencer l'installation de l'automatisme, évaluer les points de danger potentiels pendant le mouvement du portail / barrière (la fig. 2 montre quelques-uns des points de danger du portail / barrière).

A - Écrasement B - Convoyage C - Cisaillement A - Impact et écrasement B - Cisaillement, convoyage etcoupe C - Pousées

Avant de commencer l'installation, vérifier le coulissement du portail / barrière, la présence des arrêts mécaniques, leur état et le système de soutien du portail / barrière.

4- Câblages électriques

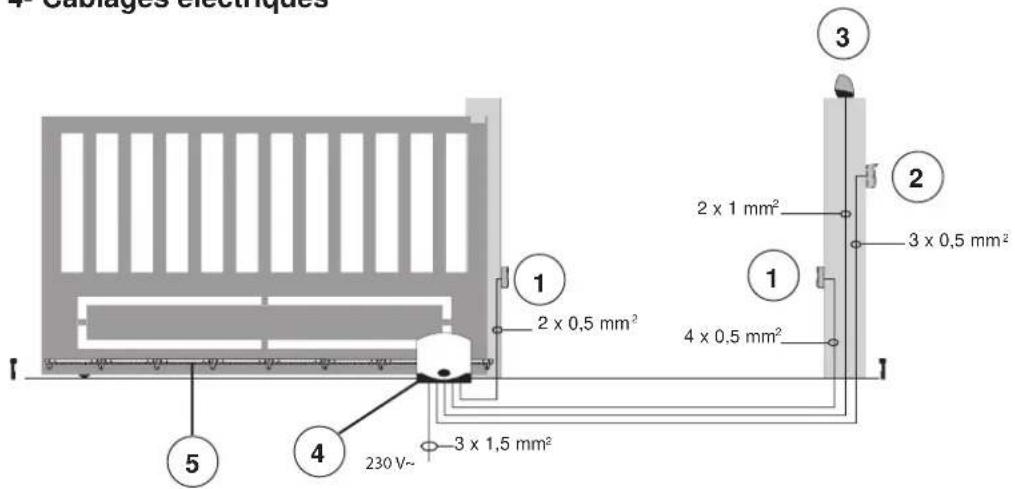

4 - Cablages électriques 1 2 x 0,5 mm² 2 x 1 mm² 3 x 0,5 mm² 4 x 0,5 mm² 5 4 3 x 1,5 mm²

Légende :

1 - Cellules photoélectriques 2 - Sélecteur 3 - Clignotant 4 - Motoréducteur 5 - Crémaillère

Fig. 3

2 x 1 mm² 3 1 2 x 0,5 mm² 3 x 0,5 mm² 2 x 0,5 mm² 3 x 1,5 mm² 230V~ ① ② ③

4.1- Câblage de la ligne d'alimentation

Le compartiment du transformateur abrite une borne avec fusible de protection 2 A; relier la phase au pôle qui correspond au fusible.

Fusible 2 A L 250 V (réseau : 230 V, 240 V) Fusible 4 A L 250 V (réseau : 110 V, 117 V, 125 V)

Réseau Transformateur

Fig. 4

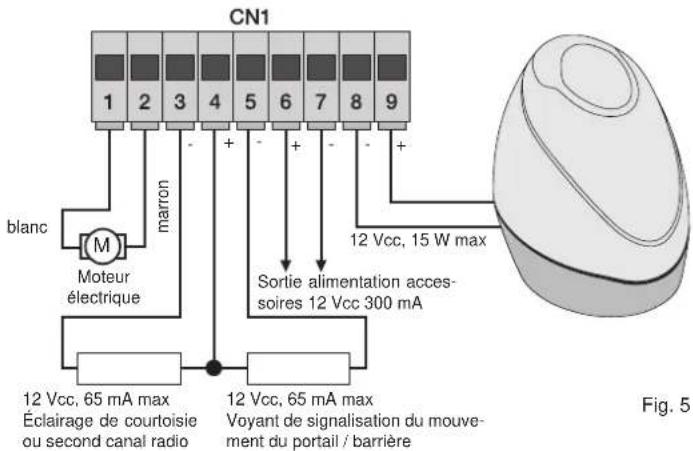

4.2 - Câblage clignotant, éclairage de courtoisie et voyant de signalisation du mouvement du portail / barrière

CN1 1 2 3 4 5 6 7 8 9 marron blanc M Moteur électrique Sortie alimentation acces- soires 12 Vcc 300 mA 12 Vcc, 15 W max 12 Vcc, 65 mA max Éclairage de courtoisie ou second canal radio 12 Vcc, 65 mA max Voyant de signalisation du mouve- ment du portail / barrière Fig. 5

N. B. : ne pas modifier le câblage de la sortie moteur (bornes 1 et 2), le paramètre 31 sélectionne le sens d'ouverture.

Bornes Description Fonction
1-2 Sortie moteur Sortie pour la commande du moteur	électrique à 12 Vdc, puissance nominale 50 W (borne numéro 1 blanc, borne numéro 2 marron)
3-4 Éclairage de courtoisie ou second canal radio	Sortie 12 Vdc, charge maximale 65 mA ; peut être programmée comme sortie temporisée (60 secondes) ou sortie second canal radio (3 = GND / 4 = +12 Vdc).
4-5 Sortie voyant de signalisation	Sortie 12 Vdc, charge maximale 65 mA, clignote lentement pendant l'ouverture, allumée quand le portail / barrière est arrêté et ouvert, clignote rapidement pendant la fermeture et s'éteint quand le portail / barrière est fermé (4 = +12 Vdc / 5 = GND).
6-7 Sortie d'alimentation des accessoires	Sortie 12 Vdc, maximum 300 mA, pour l'alimentation des cellules photoélectriques et des accessoires (6 = + +12 Vcc, 7 = GND)
8-9 Sortie pour clignotant Sortie 12 Vdc, charge maximale 15 W pour clignotant (8 = GND, 9 = + 12 Vdc).

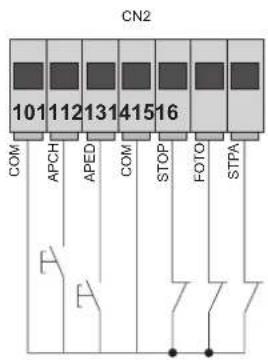

Tableau de description des entrées

La centrale est livrée avec les entrées normalement fermées et shuntées (STOP, FOTO et STPA) ; supprimer le pont de l'entrée que l'on souhaite utiliser.

CN2 101 112 131 415 16 COM APCH APED COM STOP FOTO STPA

Numéro borne	Description	Type d'entrée
10-13-18	Entrée de commande commune (GND permanente)	-
11	Entrée de commande séquentielle pour la commande de la course complète du portail / barrière	Normalement ouverte
12	Entrée de commande séquentielle pour la commande de la course piétons du portail / barrière	Normalement ouverte
14	Entrée pour arrêt du portail / barrière	Normalement fermée
15	Entrée cellule photoélectrique active pendant la fermeture du portail / barrière	Normalement fermée
16	Entrée bords et cellule photoélectrique interne active pendant la fermeture et l'ouverture du portail / barrière	Configurable : normalement fermée ou équilibrée à 8,2 K ohms
17	Entrée fin de course d'ouverture avec paramètre 31 sur OFF Entrée fin de course de fermeture avec paramètre 31 sur ON	Normalement fermée
19	Entrée fin de course de fermeture avec paramètre 31 sur OFF Entrée fin de course d'ouverture avec paramètre 31 sur ON	Normalement fermée

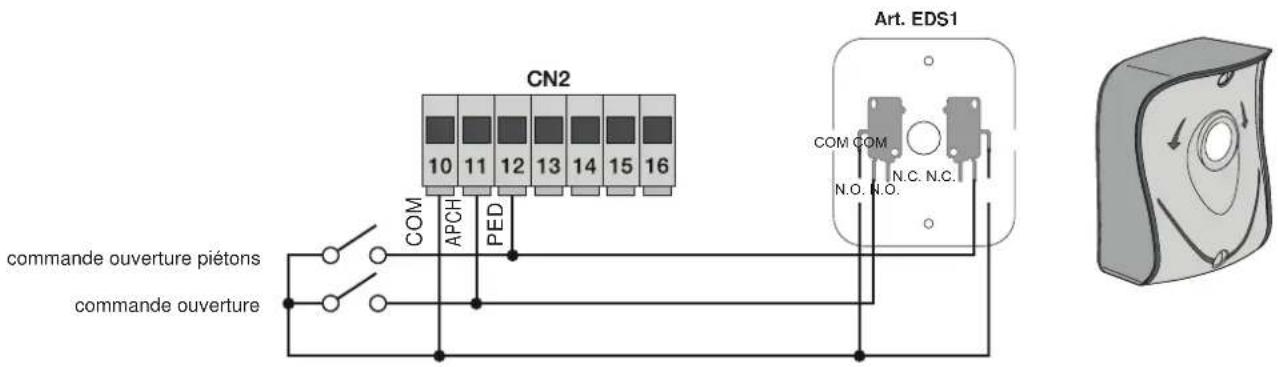

4.3- Connexion des boutons de commande et du sélecteur à clé

Contacts normalement ouverts (les LEDS rouges AP/CH ou APED s'allument quand le sélecteur ou les boutons reliés en parallèle sont actionnés) :

CN2 10 11 12 13 14 15 16 COM APCH PED commande ouverture piétons commande ouverture Art. EDS1 COM COM N.C. N.C. N.O. N.O.

Fig. 6

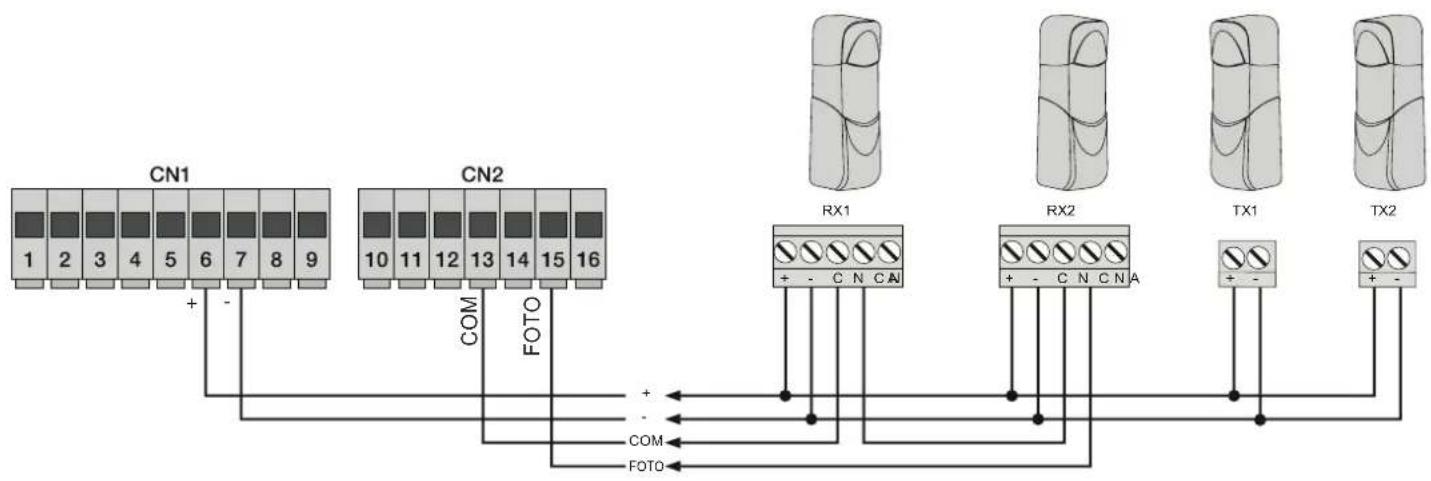

4.4- Connexion des cellules photoélectriques

Contact normalement fermé (si les cellules photoélectriques ne sont pas actives, la LED FOTO doit être allumée) ; s'il n'est pas utilisé, faire un shunt entre COM. et FOTO ; respecter la polarité pour l'alimentation des cellules photoélectriques :

Fig. 7

4.5- Connexion bord sensible

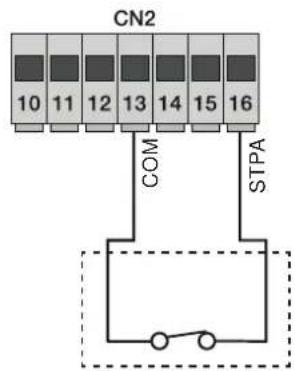

Si le bord ou la cellule photoélectrique ne sont pas actifs, la led STPA doit être allumée; voir paramètre 6. S'il n'est pas utilisé, faire un shunt entre COM et STPA. Si un bord sensible est relié à un switch, régler le paramètre 6 sur 2 et amener le paramètre 6 sur 3 en reliant un bord sensible (l'intervention du bord durant l'ouverture fait inverser le mouvement du portail / barrière sur 10 cm environ alors qu'il commande l'ouverture totale durant la fermeture).

4.5.1 Connexion bord sensible résistif Connexion bord à switch

CN2 10 11 12 13 14 15 16 COM STPA 8,2 KΩ

CN2 10 11 12 13 14 15 16 COM STPA

Fig. 8

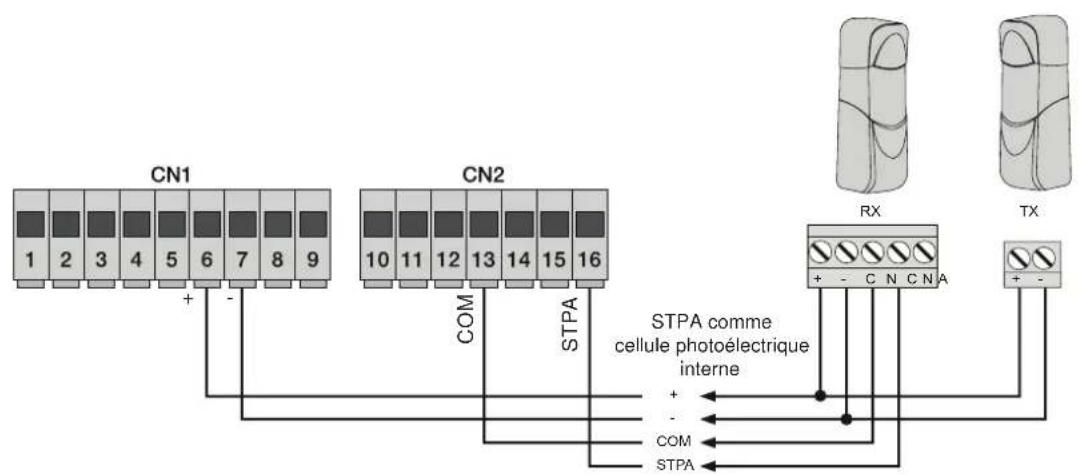

4.6 Connexion cellule photoélectrique interne

Si l'entrée STPA est reliée au récepteur de la cellule photoélectrique, régler le paramètre 6 sur 1, valeur d'usine (si la cellule photoélectrique interne est active, le portail / barrière s'arrête pendant l'ouverture et la fermeture, puis reste arrêté jusqu'à ce que la cellule photoélectrique soit libérée, il redémarrera ensuite dans le sens de l'ouverture).

Fig. 9

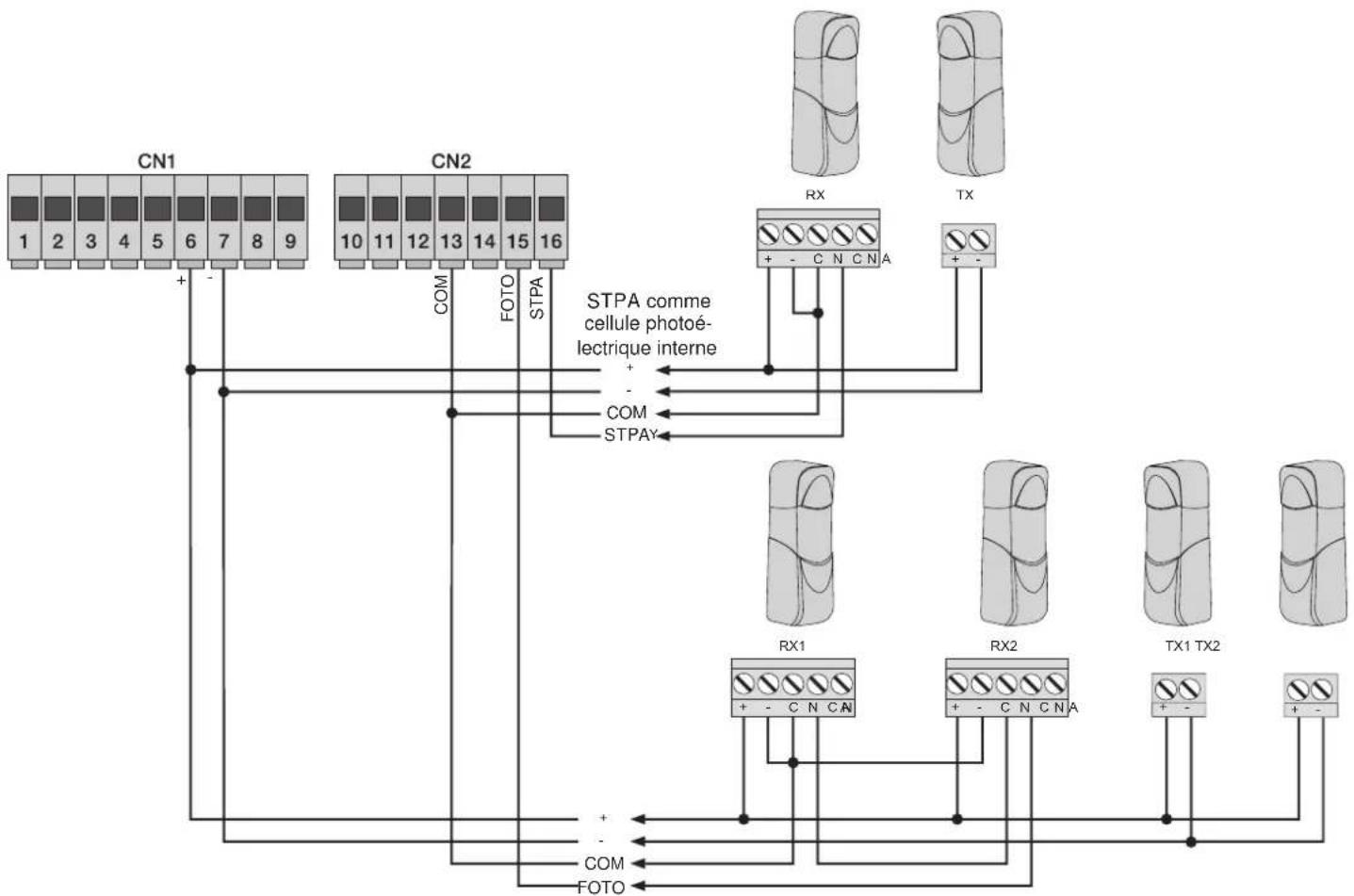

4.6.1 Connexion des cellules photoélectriques avec fonction phototest active

Si la fonction phototest est active (la centrale vérifie le fonctionnement des cellules photoélectriques, voir paramètre 8) ; respecter les liaisons suivantes (à chaque démarrage du moteur, la centrale coupe l'alimentation du transmetteur de la cellule photoélectrique pour vérifier son fonctionnement) :

Fig. 10

4.7- Connexion du bouton d'arrêt :

Connexion du bouton d'arrêt : contact normalement fermé ; l'ouverture du contact entraîne l'arrêt du portail/barrière et la suspension du temps de fermeture automatique (si le bouton n'est pas actif, la LED STOP doit être allumée) ; si elle n'est pas utilisée, faire un shunt entre COM et STOP.

CN2 10 11 12 13 14 15 16 COM STOP

Bouton normalement fermé Fig. 11

N. B. : si l'installation ne comporte pas de cellules photoélectriques, de bords sensibles ou de boutons d'arrêt (les entrées FOTO, STPA et STOP doivent être shuntées avec le commun, borne 13) ; ne pas activer la fonction phototest.

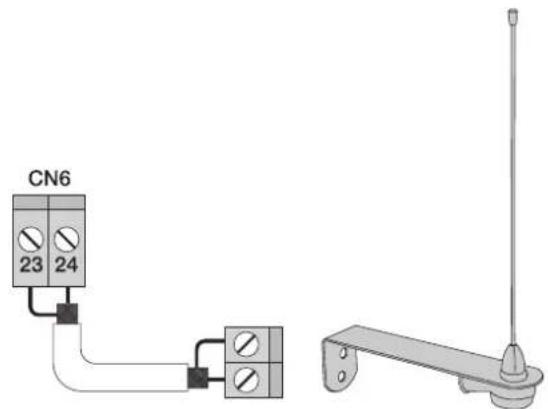

4.8 - Connexion de l'antenne

Un fil rigide câblé de 17 cm est livré en série ; pour augmenter sa portée, brancher l'antenne art. ZL43 comme le montre la figure :

CN6 23 24

Fig. 12

5 - Description des LEDs du circuit

Sigle Description
AC Affiche l'alimentation du réseau (allumée si la tension du réseau est présente).
STPA	Affiche l'état de l'entrée STPA (borne 16) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et STPA.
AP/CH	Affiche l'état de l'entrée AP/CH (borne 11) ; si elle n'est pas active, la led rouge reste éteinte
APED	Affiche l'état de l'entrée APED (borne 12) ; si elle n'est pas active, la led rouge reste éteinte
STOP	Affiche l'état de l'entrée STOP (borne 14) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et STOP.
FOTO	Affiche l'état de l'entrée FOTO (borne 15) ; si elle n'est pas active, la led verte reste allumée ; si elle n'est pas utilisée, faire un shunt entre les bornes COM et FOTO.
FCAP	Affiche l'état du fin de course d'ouverture avec paramètre 31 sur off, la led verte s'éteint lorsque le portail / barrière est ouvert. Affiche l'état du fin de course de fermeture avec paramètre 31 sur on, la led verte s'éteint lorsque le portail / barrière est complètement fermé (EN OPTION).
FCCH	Affiche l'état du fin de course de fermeture avec paramètre 31 sur off ; la led verte s'éteint lorsque le portail / barrière est complètement fermé. Affiche l'état du fin de course d'ouverture avec paramètre 31 sur on ; la led verte s'éteint lorsque le portail / barrière est complètement ouvert (EN OPTION).
ENC.A	Affiche l'entrée encodeur A ; allumée fixe pendant le mouvement du moteur à la vitesse du cycle, clignotante pendant le ralentissement, éteinte quand le moteur est arrêté.
ENC.B	Affiche l'entrée encodeur B ; allumée fixe pendant le mouvement du moteur à la vitesse du cycle, clignotante pendant le ralentissement, éteinte quand le moteur est arrêté.
AFFICHEUR PROGRAM MENU	Affiche le menu de programmation

Boutons du circuit

Sigle Description
AP/CH Déclenche l'ouverture et la fermeture du portail / barrière
ESC Sortie ou retour au niveau inférieur du menu
▲ UP	Augmente d'une unité la valeur affichée ou fait défiler le menu sur le même niveau
▼ DOWN	Diminue d'une unité la valeur affichée ou fait défiler le menu sur le même niveau
ENTER	Confirme la valeur ou passe au niveau supérieur du menu, en appuyant dessus durant l'actionnement du portail / barrière, il affiche l'absorption du moteur électrique en Ampères

Contrôle préliminaire :

Après avoir branché la centrale, l'afficheur visualise le nom de la centrale RS02, la version du firmware Fxxx et les messages FLSH clignotent 3 fois, puis s'éteignent. Vérifier les leds de diagnostic des entrées, les leds STOP, FOTO, STPA, FCAP et FCCH doivent être allumées (si les fins de courses ne sont pas actives).

Si l'une des entrées de sécurité (FOTO, STOP, STPA) n'est pas utilisée, faire un shunt entre COM et l'entrée inutilisée.

6 - Réglez le type d'actionneur

DSW1.1 = OFF fonction coulissante

DSW1.1 = ON opération comme une barrière routière

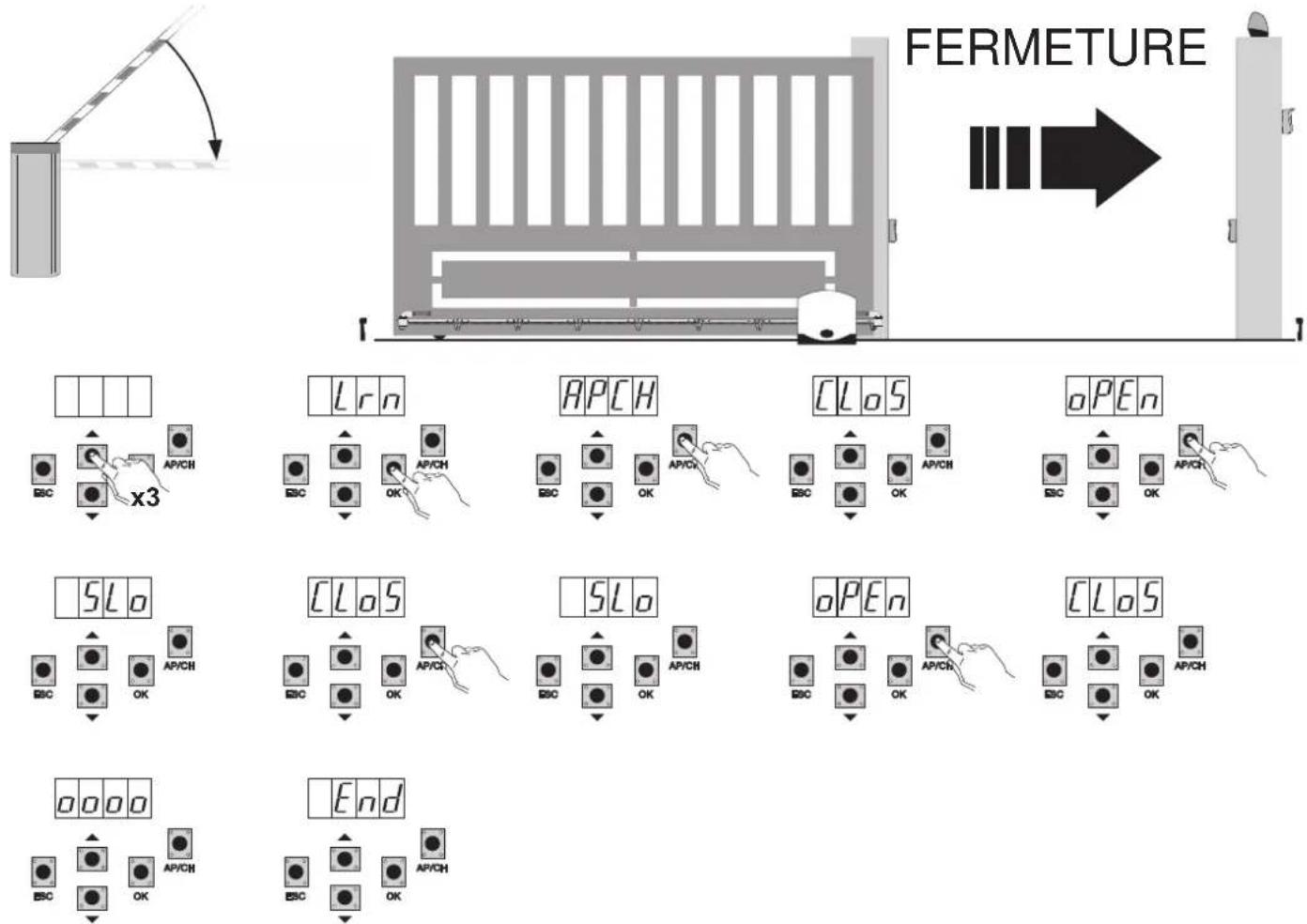

7 - Programmation rapide

Procédure de programmation facilitée de la course du portail / barrière

N. B. : avant de commencer la programmation, contrôler le paramètre 31 (sens d'ouverture)

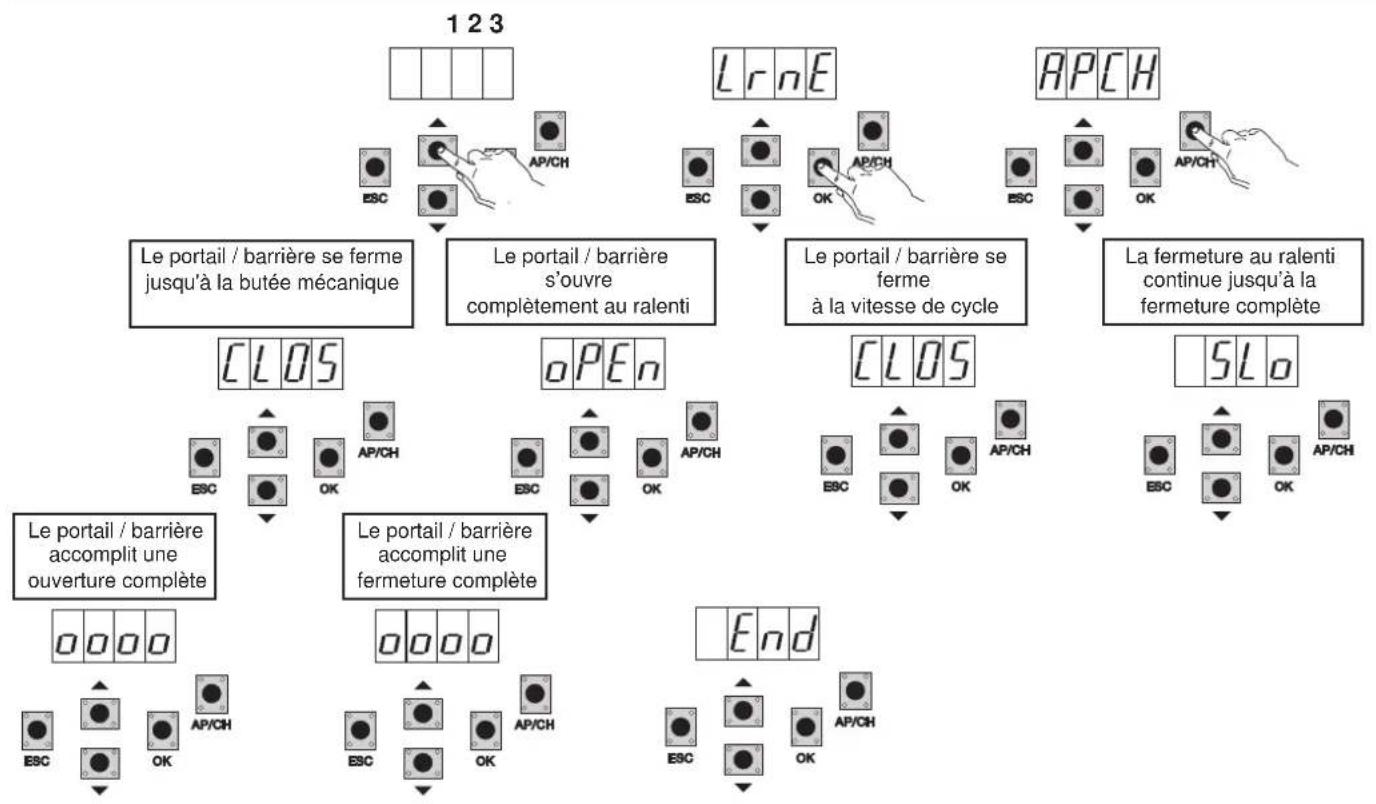

7.1 - Procédure de programmation facilitée de la course du portail / barrière :

FERMESTURE

RS02

En condition de portail / barrière mi-fermé, après avoir accédé à la programmation en appuyant une fois sur UP, OK et AP/CH, le portail / barrière commence à se fermer pour atteindre la butée mécanique de fermeture, il recommence à s'ouvrir automatiquement au ralenti jusqu'à la butée mécanique d'ouverture, au bout de 2 secondes, le portail / barrière se referme à la vitesse régulière puis ralentit à 50 cm environ du point de fermeture complète puis se ferme complètement, la centrale enregistre la course du portail / barrière et procède automatiquement à une ouverture et à une fermeture complète pour enregistrer les seuils de courant avec les espaces et la vitesse de ralentissement d'usine. L'afficheur visualise END lorsque le réglage est terminé.

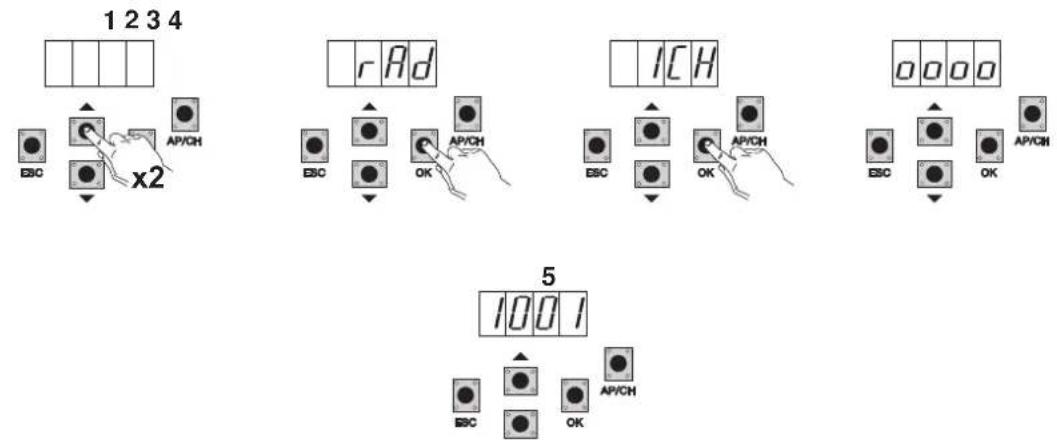

7.2 Procédure pour enregistrer une radiocommande associée à la touche APCH :

1 2 3 4 rAd ICH 0000 5 1001 APYCH ESC OK ESC OK ESC OK

Appuyer 2 fois sur la touche UP, l'afficheur visualise RAD

Appuyer sur OK, l'afficheur visualise 1CH (indique que la touche de la radiocommande sera enregistrée comme AP/CH de la centrale). Appuyer sur OK, l'afficheur visualise 4 points pour indiquer que la centrale est en attente que l'on appuie sur une touche de la radiocommande (temps maxi 10 secondes). Après avoir appuyé sur la touche de la radiocommande, l'afficheur visualise un numéro à 4 chiffres : le premier chiffre indique l'association (1 commande l'entrée AP/CH, 2 commande l'entrée piétons ou la sortie second canal), les 3 autres indiquent la cellule d'enregistrement occupée par la radiocommande (la première radiocommande enregistrée occupe la cellule 001, la deuxième occupe la cellule 002), la capacité maximale étant de 200 radiocommandes. Pour enregistrer d'autres radiocommandes, répéter la procédure.

N. B. : la première radiocommande enregistrée configure la centrale pour qu'elle accepte uniquement les radiocommandes avec code tournant ou fixe 12 bits.

RS02

6.3 Exemple de la procédure permettant de modifier le temps de fermeture automatique :

12345

,

P01

P02

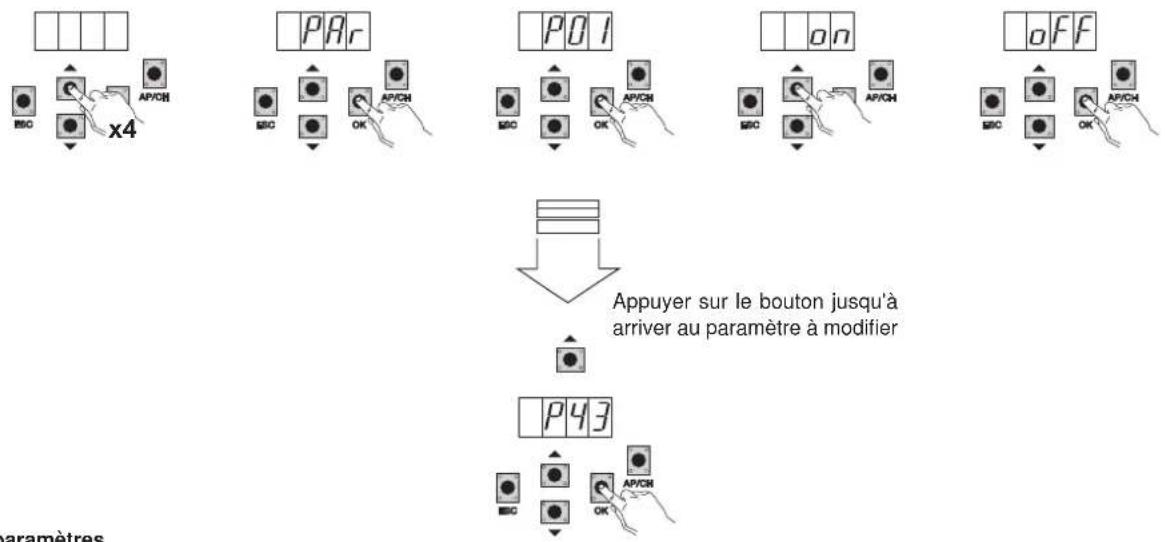

Appuyer 4 fois sur la touche UP, l'afficheur visualise PAR (paramètres)

Appuyer sur OK, l'afficheur visualise P01

Appuyer une fois sur la touche UP, l'afficheur visualise P02 (temps de fermeture automatique)

Appuyer sur la touche OK, l'afficheur visualise le temps de fermeture automatique

Utiliser la touche DOWN ou UP pour modifier le temps de fermeture automatique

Appuyer sur la touche OK pour confirmer et mémoriser la valeur modifiée

8- Description complète du menu de programmation.

Le menu de programmation comporte 3 niveaux : premier niveau principal, deuxième niveau paramètres et troisième niveau valeurs.

Menu principal :

Message Afficheur Description

LRNE Apprentissage de la course avec programmation rapide (voir paragraphe 6)

RAD Gestion des radiocommandes

LRN Apprentissage de la course avec la programmation personnalisée

PAR Permet de modifier tous les paramètres de la centrale

DEF Permet de retourner aux valeurs par défaut

CNT Permet d'afficher les manœuvres effectuées

ERR Permet d'afficher la liste des 9 dernières erreurs ou anomalies de fonctionnement

PASS Configuration du niveau de protection de la centrale

Après avoir sélectionné une rubrique dans le menu principal à l'aide de la touche UP ou DOWN, confirmer en appuyant sur OK.

8.1 LRNE : procédure rapide pour la programmation de la course du portail / barrière

En condition de portail / barrière mi-fermé, après avoir accédé à la programmation en appuyant une fois sur UP, OK et AP/CH, le portail / barrière commence à se fermer pour atteindre la butée mécanique de fermeture, il recommence à s'ouvrir automatiquement au ralenti jusqu'à la butée mécanique d'ouverture. Au bout de 2 secondes, le portail / barrière se referme à la vitesse régulière puis ralentit à 50 cm environ de la butée mécanique puis se ferme complètement. La centrale enregistre la course du portail / barrière et procède automatiquement à une ouverture et à une fermeture complète pour enregistrer les seuils de courant avec les espaces et la vitesse de ralentissement d'usine. L'afficheur visualise END lorsque le réglage est terminé.

8.2 RAD : menu de gestion des radiocommandes comptant 4 paramètres :

Description des paramètres du menu RAD :

Message Afficheur	Description Message Afficheur après avoir actionné la radiocommande
1 CH	Permet d'enregistrer la touche de la radiocommande correspondant à l'entrée AP/CH	1***
2 CH	Permet d'enregistrer la touche de la radiocommande correspondant à l'entrée PED ou à la sortie 2CAN	2***
CTRL	En appuyant sur la touche de la radiocommande, il est possible d'afficher la cellule dans laquelle elle a été enregistrée.	1*** ou 2***
ERAS	Permet d'effacer une radiocommande présente sur la liste de la mémoire ou toutes les radiocommandes enregistrées.	Après avoir sélectionné la radiocommande sur la liste, appuyer sur OK, l'afficheur visualise OOOO pour confirmer l'effacement ; pour effacer toutes les radiocommandes, sélectionner ALL entre 200 et 001 puis appuyer sur OK, l'afficheur visualise 0000

N. B. : la première radiocommande enregistrée configure la centrale pour qu'elle accepte uniquement les radiocommandes avec code tournant ou fixe 12 bits.

S'il s'avère nécessaire d'effacer toutes les radiocommandes, entrer dans le menu RAD, sélectionner ALL (rubrique présente entre les numéros 001 et 200), appuyer et garder le doigt au moins 5 secondes sur OK, l'afficheur visualise 4 points pour confirmer l'opération. Il est conseillé de remplir le tableau final en indiquant le numéro de la cellule d'enregistrement (affiché durant l'enregistrement de la radiocommande) avec le nom de l'usager, ceci pour permettre d'éliminer une radiocommande en cas de perte.

8.3 LRN : Apprentissage de la course avec la programmation personnalisée, permet de définir les points où commence le ralentissement, en ouverture et en fermeture :

- en condition de portail / barrière mi-fermé, appuyer sur UP jusqu'à ce que l'afficheur visualise LRN, confirmer en appuyant sur OK pour accéder à la programmation, l'afficheur visualise APCH

- appuyer sur la touche AP/CH puis la relâcher; le portail / barrière se ferme et l'afficheur visualise CLOS

- une fois complètement fermé, le portail / barrière recommence à s'ouvrir et l'afficheur visualise OPEN

- Appuyer sur la touche AP/CH puis la relâcher pour déterminer le point auquel le ralentissement commence en phase d'ouverture ; l'afficheur visualise SLO

- le portail / barrière s'ouvre complètement au ralenti puis se referme automatiquement, l'afficheur visualise CLOS

- appuyer sur la touche AP/CH puis la relâcher pour déterminer le point auquel le ralentissement commence en phase de fermeture; l'afficheur visualise SLO

- le portail / barrière se ferme complètement à vitesse réduite

- le portail / barrière s'ouvre et l'afficheur visualise OPEN (réglage de l'espace d'ouverture piétons)

- Appuyer sur la touche AP/CH puis la relâcher pour définir l'espace d'ouverture piétons.

- le portail / barrière se referme complètement et l'afficheur visualise CLOS

RS02

• le portail / barrière accomplit une ouverture et une fermeture complète et l'afficheur visualise 4 points (lecture des seuils de courant)
• lorsque le portail / barrière est complètement fermé, l'afficheur visualise END pour indiquer que la course a été enregistrée correctement.

8.4 PAR : Permet de modifier tous les paramètres de la centrale, appuyer sur UP jusqu'à ce que l'afficheur visualise PAR, confirmer en appuyant sur OK pour afficher la liste des paramètres, l'afficheur visualise P01 (paramètre numéro 1), la touche UP ou DOWN permet de parcourir la liste des paramètres (voir tableau des paramètres)

Tableau des paramètres

Numéro paramètre	Description Valeurs possibles		Valeur d'usine	Valeur modifiée
P01 Valide la refermeture automatique ON/OFF ON
P02 Définit le temps de refermeture automatique		2-600 secondes 60 secondes
P03	Fonctionnement entrée AP/CH	1= durant l'ouverture, l'entrée AP/CH n'est pas validée (co-propriété)2=AP/CH comme séquentielle (ouvre, stop, ferme, stop..)3=AP/CH comme séquentielle (ouvre, ouvre, ferme..)	1
P04 Pré-clignotement ON/OFF ON
P05 Fermeture après le désengagement des cellules photoélectriques		ON/OFF OFF
P06 Type de sécurité reliée à l'entrée STPA		1=cellule photoélectrique comme protection à l'ouverture(active, elle arrête le portail / barrière jusqu'à ce qu'elle soit désactivée puis procède dans la même direction)2= bord sensible à microswitch3= bord sensible résistif (équilibré avec résistance à (8,2Kohms)4=cellule photoélectrique comme protection interne (active, elle arrête le portail / barrière jusqu'à ce qu'elle soit désactivée puis procède à l'ouverture)	1
P07 Mode de fonctionnement sortie AUX 1: non actif		2=clignote durant l'actionnement du portail / barrière3= clignote durant l'actionnement du portail / barrière et reste allumée lorsque le portail / barrière s'arrête	2
P08	Valide le contrôle des cellules photoélectriques	0= Contrôle non actif, 1= Contrôle sur entrée FOTO2= Contrôle sur entrée STPA, 3= Contrôle sur entrées STPA et FOTO 0
P09	Espace de ralentissement en fermeture 0-150cm 73cm
P10	Espace de ralentissement en ouverture 0-150cm 49 cm
P11	Vitesse d'ouverture	50-100 %	100 %
P12 Vitesse de fermeture 50-100 %		100 %
P13	Vitesse de ralentissement ouverture	20-75 % - Vitesse minimum 20 %	50 %
P14 Vitesse de ralentissement fermeture 20-75 % - Vitesse minimum 20 %		50 %
P15 Puissance du moteur Min. 1-10 max		5
P16 Intensité arrêt avec intervention du fin de course d'ouverture		0-100= arrêt instantané10= arrêt soft	5
P17 Intensité arrêt avec intervention du fin de course de fermeture		0-100= arrêt instantané10= arrêt soft	5
P18 Boutons séparés		0= AP/CH déclenche l'ouverture et la fermeture complète du portail / barrière,PED déclenche l'ouverture et la fermeture partielle du portail / barrière1= l'entrée AP/CH, commande d'ouverture seule et l'entréePED, commande de fermeture seule2= l'entrée AP/CH et la touche de la radiocommande enregistrée comme CH1, commande d'ouverture seule et l'entrée PED, et la touche de la radiocommande enregistrée comme CH2, commande de fermeture seule	0

RS02

Numéro paramètre Description Valeurs possibles Valeur d'usine Valeur modifiée
P19 Logique de fonctionnement de l'entrée FOTO		1 : l'intervention de l'entrée FOTO inverse le mouvement du portail / barrière durant la fermeture2 : l'intervention de l'entrée FOTO arrête l'actionnement du portail / barrière en ouverture et en fermeture, une fois désactivée, le portail / barrière s'ouvre à nouveau	1
P20	Sélectionne le fonctionnement de la deuxième touche de la radiocommande	2CAN= valide la sortie 2CHPEDO= commande l'ouverture piétons	0
P21 Temps d'activation sortie canal 2 1-60 secondes 1 seconde
P22 Espace ouverture piétons 50-250 cm 148 cm
P23 Type de codeur	1 - Codeur magnétique, 2 - Codeur optique	1
P24	Accélération au départ	1-5 ( 1=accélération maximum 5= accélération minimum)	3
P25	Décélération au ralentissement	1-8 ( 8=décélération maximum 1= décélération minimum)	7
P26 Fonctionnement	avec fin de course OFF=sans fin de	courseOP= présence du fin de course d'ouvertureCL= présence du fin de course de fermetureOPCL= présence du fin de course d'ouverture et de fermeture	OFF
P27 Clignotant allumé, y compris en fonctionnement sur batterie		ON/OFF	OFF
P28 Fonctionnement	sur batterie	0 : ne modifie pas le fonctionnement1 : après une commande apch, le portail / barrière s'ouvre et reste ouvert2 : le portail / barrière s'ouvre et reste ouvert	0
P29	Homme présente, avec AP/CH commande l'ouverture en gardant le doigt sur le bouton, PED commande la fermeture en gardant le doigt sur le bouton	0: fonction non validée1: fonction validée si les sécurités sont ouvertes (FOTO et STPA)2: fonction validée avec les entrées apch et ped, assure le fonctionnement automatique si elle répond à la radiocommande	0
P30 -	-	-
P31 Sélection du sers	d'ouverture du portail / barrière	OFF:ouvre vers la gaucheON: ouvre vers la droite	OFF

N. B : après avoir réglé la course, si l'on modifie les paramètres 11-12-13-14 et 31 après avoir confirmé en appuyant sur ENTER, l'afficheur visualise APCH ; lancer une commande à travers la touche APCH, le portail / barrière accomplit une manœuvre complète d'ouverture et de fermeture (avec cette opération, la centrale mémorise les nouveaux seuils de courant avec les vitesses modifiées)

8.5 DEF : permet de régler la centrale sur les paramètres d'usine, à l'exception des paramètres : 9-10-11-12-13-14-15-22-23-24-26-31, appuyer sur OK puis relâcher la touche, l'afficheur visualise 4 points pour confirmer l'opération.

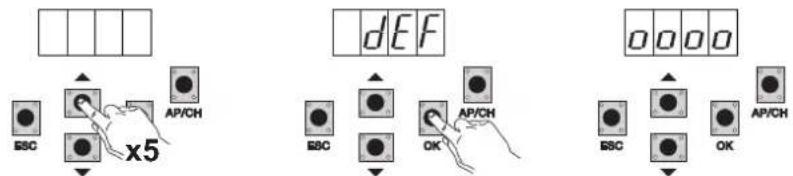

N. B. Pour régler tous les paramètres sur les valeurs d'usine : brancher la centrale en appuyant au moins 10 secondes sur ESC.

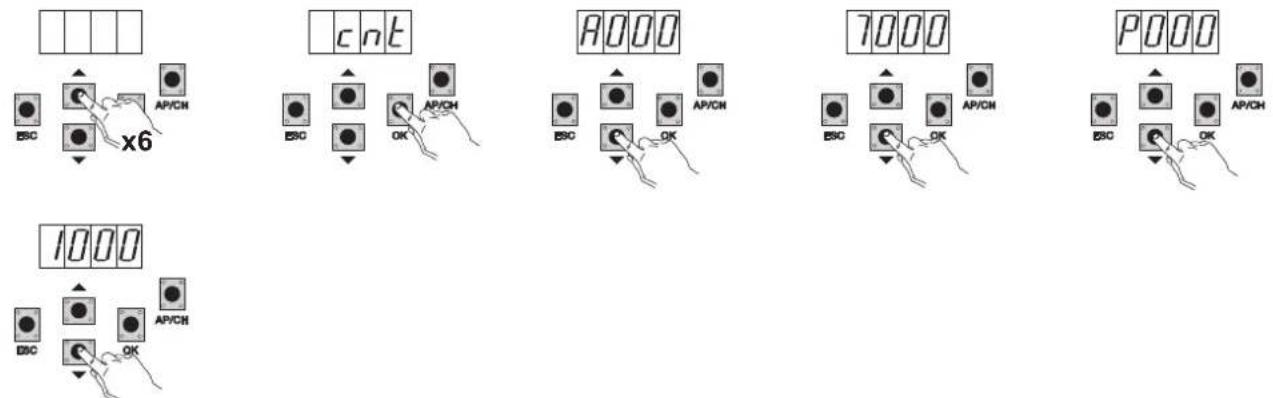

8.6 CNT: permet d'afficher le nombre d'ouvertures qu'effectue le motoréducteur, le premier compteur A affiche le nombre total de manœuvres, le deuxième compteur P affiche les manœuvres effectuées après une mise à zéro commandée par l'installateur. Ci-après, un exemple :

En appuyant 6 fois sur UP, l'afficheur visualise CNT (compteur)

Appuyer sur OK, l'afficheur visualise la lettre A (compteur absolu sans remise à zéro possible), multiplier par 10000 le numéro qui suit Appuyer sur DOWN, l'afficheur visualise le numéro à ajouter pour obtenir les ouvertures totales qu'effectue le moteur : numéro absolu = (000*10000)+(7000)= 7000

Appuyer sur DOWN, l'afficheur visualise la lettre P (compteur partiel avec remise à zéro possible), multiplier par 10000 le numéro qui suit. après la remise à zéro du compteur partiel : numéro partiel = (000*10000)+(1000)= 1000, cela signifie qu'il y a eu une remise à zéro à 6000 ouvertures. Pour remettre le compteur à zéro, appuyer au moins 5 secondes sur la touche OK.

RS02

8.7 ERR : Affichage des 9 dernières anomalies ou erreurs : portail / barrière à l'arrêt, il est possible d'afficher la dernière anomalie en cours de fonctionnement.

En appuyant 7 fois sur UP, l'afficheur visualise Err (liste d'anomalies ou erreurs)

Appuyer sur OK, l'afficheur visualise la lettre 1. F xx, le premier chiffre indique l'historique progressif des erreurs qui va de 1 à 9, la valeur la plus élevée indique l'erreur la plus récente, xx indique le type d'erreur, consulter le tableau des erreurs :

Pour remettre à zéro la liste des erreurs : entrer dans le menu ERR et appuyer au moins 5 secondes sur la touche OK.

Message Afficheur Description

non Aucune alarme mémorisée sur la position

F01 Problème détecté sur la sortie d'alimentation du moteur

F02 Obstacle détecté durant l'actionnement en ouverture

F03 Obstacle détecté durant l'actionnement en fermeture

F04 Contact de l'entrée FOTO ouvert

F05 Condition ayant déterminé l'arrêt du moteur

F06 Contact de l'entrée STPA ouvert

F07 Mémoire extérieure endommagée

F08 L'entrée codeur n'est pas lue correctement ou connexion entre centrale et codeur absente

F09 Time out dépassé durant la programmation

F10 Fusible endommagé ou grillé

F11 Absorption de courant trop élevée détectée sur la sortie d'alimentation du moteur

F13 Câblage moteur électrique incorrect, inverser les fils du moteur électrique

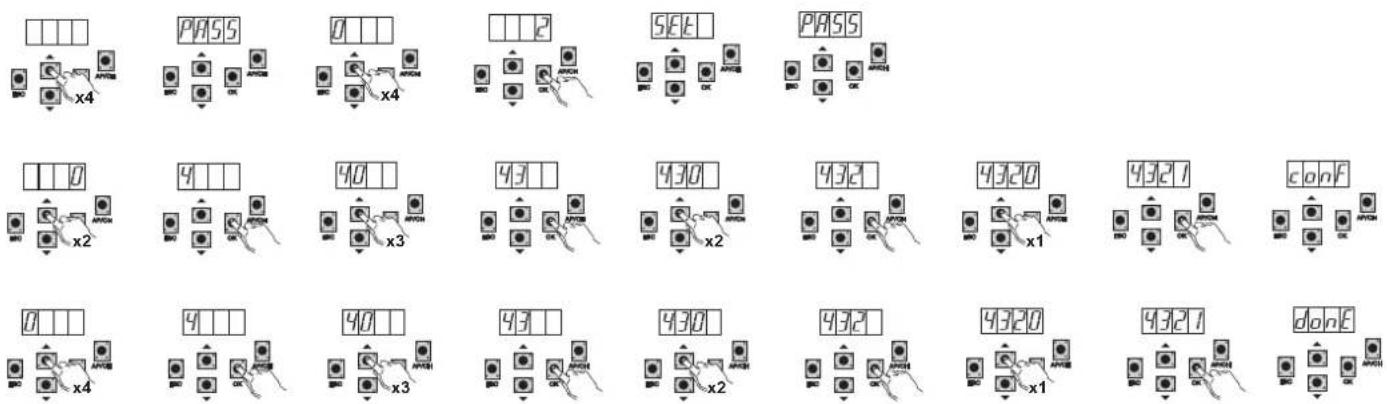

8.8 - PASS: vous pouvez activer un mot de passe à 3 niveaux, le niveau 1 mot de passe est nécessaire pour entrer dans le PAR de menu, DEF, et LRNE LRN, avec le niveau 2 de passe est nécessaire pour entrer dans le menu RAD, avec Level 3 est nécessaire le mot de passe pour entrer dans tous les éléments de menu (LRNE, LRN, DEF, RAD, CNT, PAR ERR).

NB : Dans le cas où vous perdez votre mot de passe, vous devez appeler le centre de service

Exemple d'entrer le mot de passe 4-3-2-1 sur le deuxième niveau :

Si vous entrez le mot de passe de niveau 1-2 ou 3 lorsque vous sélectionnez l'élément de menu, vous serez invité pour le mot de passe protégé. Entrez le mot de passe et validez avec OK. Si vous quittez le menu, le mot de passe sera demandé.

Si le mot de passe est incorrect, l'écran affiche NO.

9-Diagramme de flux récapitulatif :


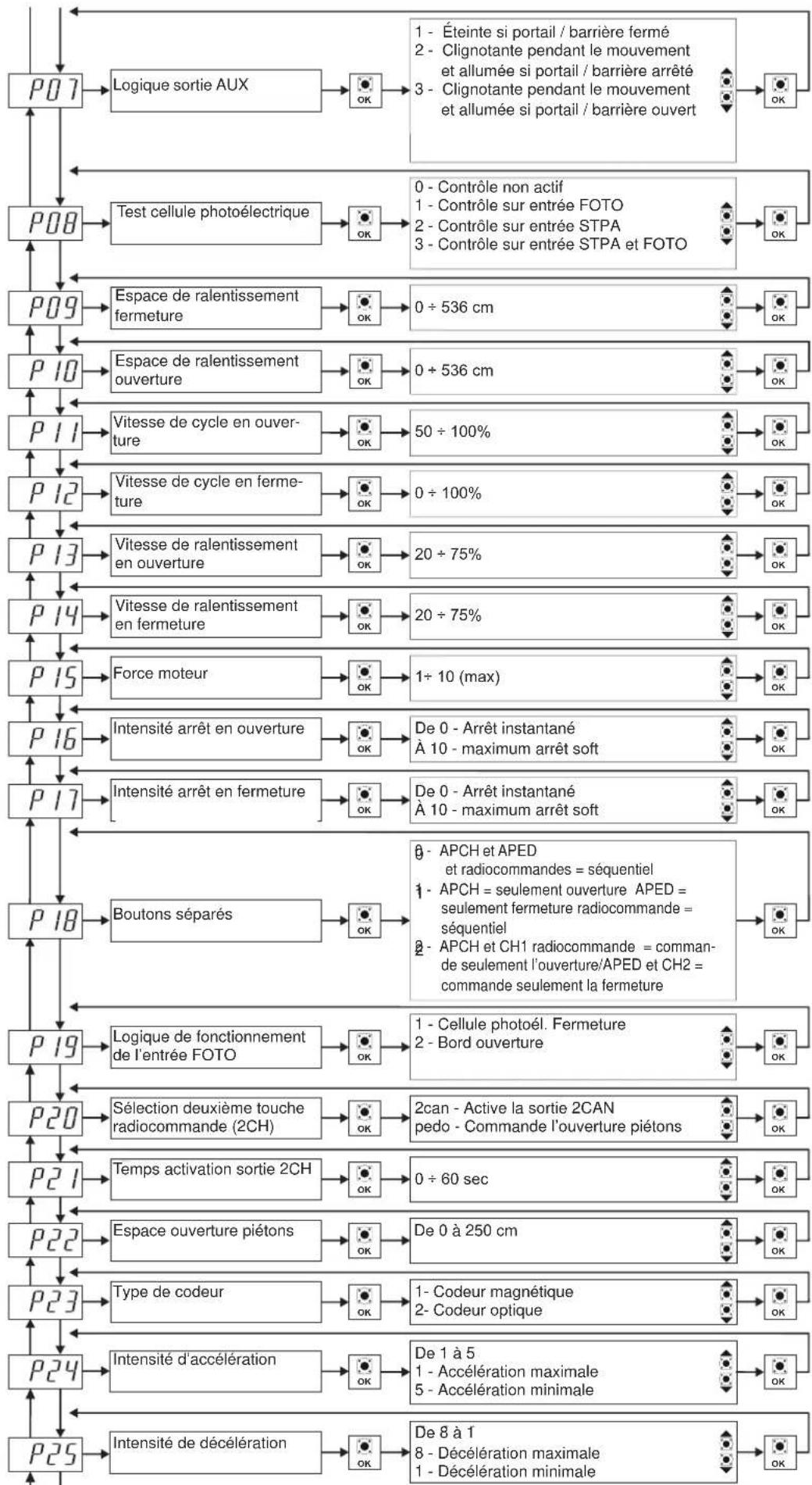


RS02
        E
        F
        G
        H
        I
        J
        K
        L
        M
        N
        O
        P
        Q
        R
        S
        T
        U
        V
        W
        X
        Y
        Z
        AA
        AB
        AC
        AD
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        BB
        BC
        DA
        AE
        AF
        AG
        AH
        AI
        AJ
        AK
        AL
        AM
        AN
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
        AX
        AY
        AZ
        BA
        AO
        AP
        AQ
        AR
        AS
        AT
        AU
        AV
        AW
       AX
       AY
       AZ
       AB
       AC
       AD
       AF
       AH
       AI
       AJ
       AD
       AR
       BC
       AE
       AF
       AH
       AI
       AJ
       AD
       AX
       AT
        AU
        AV
       AW
       AX
       AR
       AS
       AT
        AU
        AV
       AW
       AX
       AR
       AD
       AF
       AH
       AI
       AJ
       AD
       AX
       AR
       AD
       AX
       AP
       AQ
       AT
        AU
        AV
       AW
       AX
       AR
       AD
       AF
       AH
       AI
       AJ
       AD
       AX
       AR
       AD
       AX
       AP
       AQ
       AT
        AU
        AV
       AW
       AX
       AR
       AD
       AF
       AH
       AI
       AJ
       AD
       AX
       AR
       AD.
        AE
        AF
       Compteur absolu et partiel (RAZ possible)
      Liste de l'historique des erreurs ou anomalies

    subgraph Detection Details (PPT)
            E1["1"] --> E2["SET"] --> E3["PASS"] --> E4["O"] --> E5["1234"] --> E6["conf"] --> E7["O"] --> E8["1234"]

            subgraph Detection Details (PPT)
            E1 & E2 & E3 & E4 & E5 & E6 & E7 & E8 & E9 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1234 & E1 2 - 3

            subgraph Detection Details (PPT)
            E9["1 no"] & E12["9 no"] & E15["NO"] & E16["NO"] & E17["NO"] & E18["NO"] & E19["NO"] & E21["NO"] & E22["NO"] & E23["NO"] & E24["NO"] & E25["NO"] & E26["NO"] & E27["NO"] & E28["NO"] & E29["NO"] & E31["NO"] & E32["NO"] & E33["NO"] & E34["NO"] & E35["NO"] & E36["NO"] & E37["NO"] & E38["NO"] & E39["NO"] & E41["NO"] & E42["NO"] & E43["NO"] & E44["NO"] & E45["NO"] & E46["NO"] & E47["NO"] & E48["NO"] & E49["NO"] & E51["NO"] & E52["NO"] & E53["NO"] & E54["NO"] & E55["NO"] & E56["NO"] & E57["NO"] & E58["NO"] & E59["NO"] & E61["NO"] & E62["NO"] & E63["NO"] & E64["NO"] & E65["NO"] & E66["NO"] & E67["NO"] & E68["NO"] & E69["NO"] & E71["NO"] & E72["NO"] & E73["NO"] & E74["NO"] & E75["NO"] & E76["NO"] & E77["NO"] & E78["NO"] & E79["NO"] & E81["NO"] & E82["NO"] & E83["NO"] & E84["NO"] & E85["NO"] & E86["NO"] & E87["NO"] & E88["NO"] & E89["NO"] & E91["NO"] & E92["NO"] & E93["NO"] & E94["NO"] & E95["NO"] & E96["NO"] & E97["NO"] & E98["NO"] & E99["NO"] & E1234["DONE"]

10 - Installation des batteries

Introduire dans le connecteur « battery card » le circuit du chargeur de batterie et brancher les batteries au circuit ; lorsqu'il fonctionne seulement sur la batterie, la vitesse du moteur est réduite de 15 % par rapport à l'alimentation par le réseau ; le nombre de manœuvres avec les batteries dépend du nombre de cellules photoélectriques dans le circuit et de la longueur du portail / barrière.

11 - Problèmes et solutions

Problème Cause Solution
L'automatisme ne fonctionne pas	Panne d'alimentation du réseauFusibles grillésEntrées de commande et de sécurité en panne	Vérifier l'interrupteur de la ligne d'alimentationRemplacer les fusibles par des modèles équivalentsVérifier les LEDS de diagnostic (STOP, STPA et FOTO doivent être allumées)
Le système n'enregistre pas les radiocommandes	Sécurités ouvertesBatteries de la radiocommande déchargéesRadiocommande incompatible avec la première commande enregistréeMémoire saturée	Vérifier les LEDS de diagnostic (STOP, STPA et FOTO doivent être allumées)Remplacer les batteriesLa première radiocommande mémorisée configure la centrale pour qu'elle enregistre uniquement les radiocommandes à code tournant ou à dip switch.Supprimer au moins une radiocommande ou ajouter un récepteur externe (capacité maximale 200 radiocommandes)
La radiocommande ne fonctionne pas Batteries de la radiocommande déchargées Remplacer les batteries
Le système n'entre pas dans la programmation de la course	Sécurités ouvertes	Vérifier les LEDS de diagnostic (STOP, STPA et FOTO doivent être allumées)
Dès qu'il démarre, le portail / barrière s'arrête et inverse son mouvement	Accélération au départ faible Réduire la valeur du paramètre 24	Vérifier si le connecteur du codeur est branché (durant l'actionnement du portail / barrière, les leds enc a et enc b doivent être allumées)
Pendant le ralentissement, le portail / barrière s'arrête et inverse son mouvement	Valeur de ralentissement trop faible Augmenter la valeur	du (paramètre 13 et 14) ou décélération trop rapide (paramètre 25)

12-Paramètres programmables :

Tableau récapitulatif des paramètres modifiés durant l'installation

Association radiocommandes / noms usagers :

N. mémoire Utilisateur N. mémoire	Utilisateur N.	mémoire Utilisateur	N. mémoire	Utilisateur
001 051 101 151
002 052 102 152
003 053 103 153
004 054 104 154
005 055 105 155
006 056 106 156
007 057 107 157
008 058 108 158
009 059 109 159
010 060 110 160
011 061 111 161
012 062 112 162
013 063 113 163
014 064 114 164
015 065 115 165
016 066 116 166
017 067 117 167
018 068 118 168
019 069 119 169
020 070 120 170
021 071 121 171
022 072 122 172
023 073 123 173
024 074 124 174
025 075 125 175
026 076 126 176
027 077 127 177
028 078 128 178
029 079 129 179
030 080 130 180
031 081 131 181
032 082 132 182
033 083 133 183
034 084 134 184
035 085 135 185
036 086 136 186
037 087 137 187
038 088 138 188
039 089 139 189
040 090 140 190
041 091 141 191
042 092 142 192
043 093 143 193
044 094 144 194
045 095 145 195
046 096 146 196
047 097 147 197
048 098 148 198
049 099 149 199
050 100 150 200

13 - Installation CARTE sur actionneurs portail / barrières coulissants 12V à encodeur optique

Branchement moteur électrique :

Carte de connexion Couleur câble moteur
1 (APM1) Rouge
2 (CHM1) Noir

Branchement capteur fin de course :

Carte de connexion Couleur câble capteur
17 (FCAP) Marron
18 (COM1) Bleu
19 (FCCH) Noir

Branchement encodeur :

Carte de connexion Couleur câble encodeur
SE Blanc
-E Bleu
+E Marron

Réglage du sens d'ouverture :

Le sens d'ouverture est défini par le paramètre P31 (voir paragraphe 6).

P31 = OFF ouverture vers la gauche (par défaut)

CAPMERTURE Paramètre 31 sur OFF

P31 = ON ouverture vers la droite

CAPERTURE Paramètre 31 sur ON

Déclaration d'intégration de quasi-machines annexe IIB directive 2006/42/ce

N°: ZDT00434.00

Je soussigné, représentant le fabricant

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

déclare ci-dessous que les produits :

CARTE De commande - série RS

sont conformes aux directives communautaires suivantes (ainsi qu'à l'ensemble de leurs modifications applicables) et qu'ils respectent les normes et les spécifications techniques ci-dessous

Directive EMC 2004/108/CE : EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

Directive R&TTE 1999/5/CE : EN 301 489-3 (2002), EN 300 220-3 (2000)

Directive machines 2006/42/CE EN 60335-2-103 (2003) + A11 (2009),

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

déclare en outre que le composant ne doit pas être mis en service avant que la machine finale à laquelle il sera intégré n'ait été déclarée conforme, si nécessaire, à la Directive 2006/42/CE.

déclare que la documentation technique correspondante a été rédigée par Elvox SpA conformément à l'annexe VIIB de la Directive 2006/42/CE dont elle respecte les dispositions essentielles suivantes : 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

s'engage à présenter en réponse à toute demande motivée des autorités nationales le dossier justificatif de l'appareil.

Campodarsego, 29/04/2013

Le président directeur général

Remarque : Le contenu de cette déclaration correspond à la dernière révision de la déclaration officielle disponible avant l'impression de ce manuel. Ce texte a été adapté aux nécessités éditoriales. Une copie de la déclaration originale peut être demandée à Elvox SpA.
