Produkttyp	Steuerzentrale für Schiebetorantriebe und Schranken 12 Vdc
Marke	Vimar
Modell	ELVOX RA98
Kategorie	Torautomatik
Stromversorgung	230 V~ (50/60 Hz) mit integriertem Transformator
Nennleistung Motor	50 W
Motorspannung	12 Vdc
Kapazität integrierter Funkempfänger	Bis zu 200 Funkfernbedienungen (fester oder wechselnder Code)
Display	Ja, für Programmierung und Diagnose
Anzahl programmierbarer Parameter	31 (P01 bis P31)
Einstellbare Öffnungs-/Schließgeschwindigkeit	50-100 % der Zyklusgeschwindigkeit
Einstellbare Verlangsamungsgeschwindigkeit	20-75 % (Öffnung und Schließung)
Verlangsamungsbereich	0-150 cm (einstellbar)
Hinderniserkennung	Ja, über Encoder oder Motorstrom
Sicherheitseingänge	STOP (Öffner), FOTO (Öffner), STPA (konfigurierbar Öffner oder resistiv)
Steuereingänge	AP/CH (sequentiell), APED (Fußgänger)
Hilfsausgänge	Blinklicht (max. 15 W), Höflichkeitsbeleuchtung (65 mA), Signalleuchte (65 mA), Zubehörversorgung (300 mA)
Batteriebetrieb	Möglich mit optionalem Ladegerät (Geschwindigkeitsreduzierung um 15 %)
Schutzart	Nicht angegeben (Innenmontage empfohlen)
Betriebstemperatur	Nicht angegeben
Gewicht	Nicht angegeben
Abmessungen (L x B x H)	Nicht angegeben
Wartung	Vor Reinigung Strom abschalten; nicht versuchen, selbst zu reparieren
Ersatzteile	Sicherungen (2 A, 20 A, 3,15 A), Transformator, Batterieladegerät
Reparierbarkeit	Reparatur nur durch autorisierte Fachwerkstatt

Häufig gestellte Fragen - ELVOX RA98 Vimar

Wie programmiere ich den Tor-/Schrankenlauf mit der Steuerzentrale ELVOX RA98?

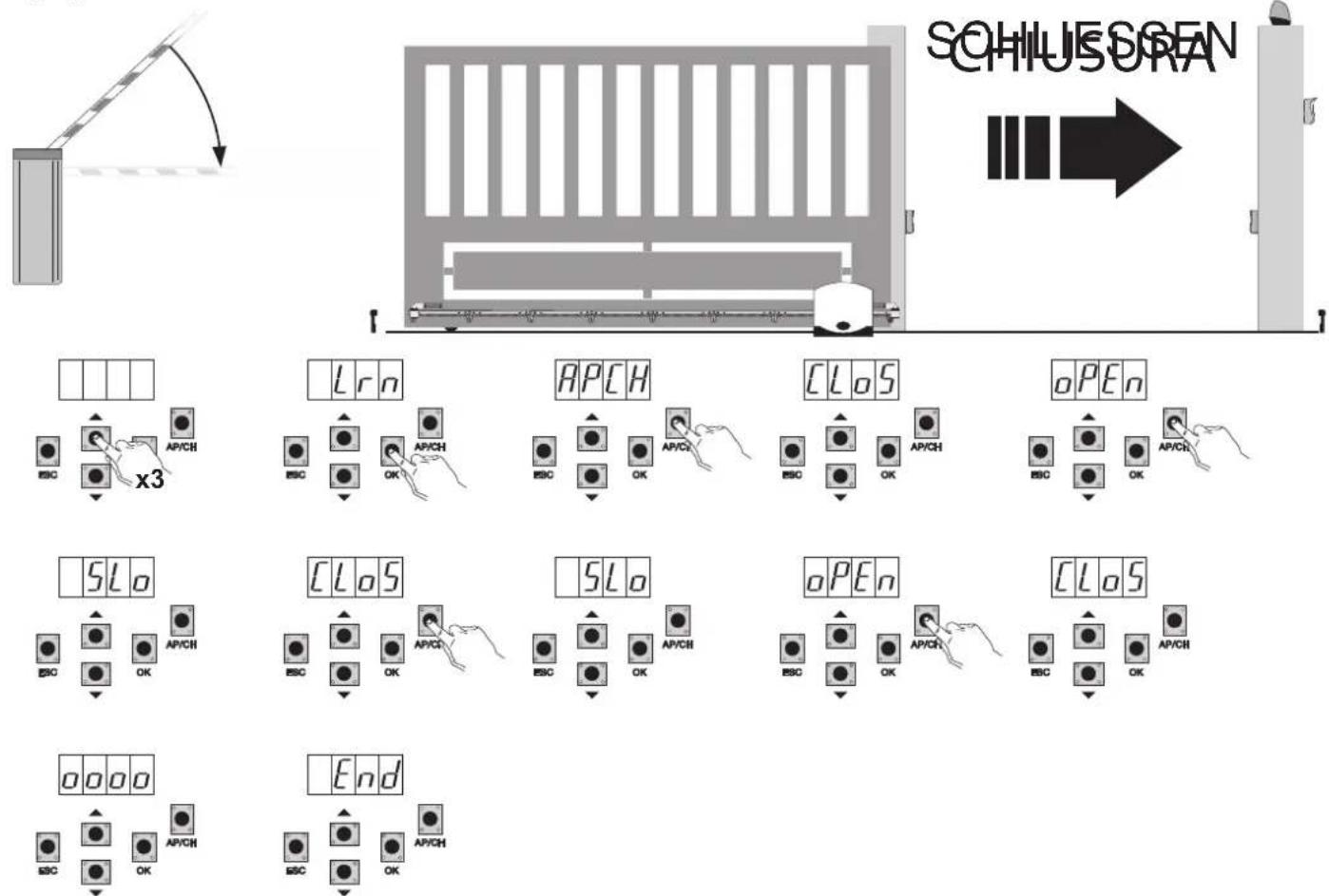

Die Schnellprogrammierung erfolgt über das Menü LrnE: Das Tor/die Schranke führt einen vollständigen Schließvorgang bis zum Anschlag durch, dann eine verlangsamte Öffnung und dann einen Schließvorgang mit Zyklusgeschwindigkeit. Die Steuerzentrale speichert den Lauf und die Stromschwellen. Das Display zeigt am Ende des Vorgangs END an.

Wie registriere ich eine Funkfernbedienung an der Steuerzentrale?

Rufen Sie das Menü RAD auf (drücken Sie zweimal UP), bestätigen Sie mit OK, wählen Sie 1CH für den Befehl AP/CH, drücken Sie OK, und drücken Sie dann die Taste der Funkfernbedienung. Das Display zeigt eine 4-stellige Nummer (z.B. 1001). Die Kapazität beträgt 200 Funkfernbedienungen.

Was tun, wenn das Tor/die Schranke anhält und die Bewegung beim Start umkehrt?

Dies kann auf eine zu geringe Beschleunigung zurückzuführen sein. Verringern Sie den Wert des Parameters P24 (Startbeschleunigung). Überprüfen Sie auch die Verbindung des Encoders und ob die LEDs ENC A und ENC B während der Bewegung leuchten.

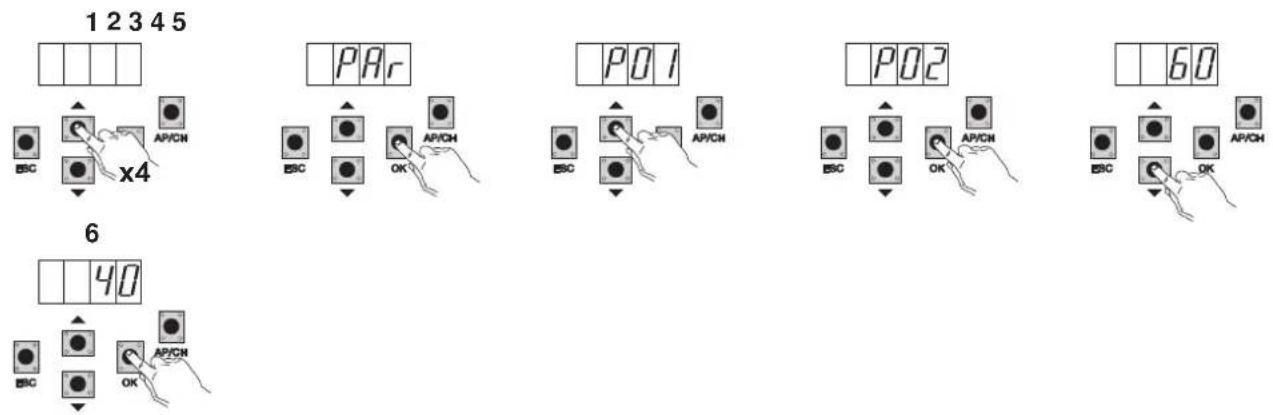

Wie stelle ich die automatische Schließzeit ein?

Wählen Sie im Menü PAR den Parameter P02. Der Standardwert beträgt 60 Sekunden. Verwenden Sie die Tasten UP/DOWN, um ihn zwischen 2 und 600 Sekunden zu ändern, und drücken Sie dann OK zur Bestätigung.

Was bedeutet der Fehlercode F02 auf der Steuerzentrale?

Der Code F02 zeigt ein während der Öffnung erkanntes Hindernis an. Rufen Sie den Fehlerverlauf über das Menü ERR für die letzten 9 Störungen auf. Überprüfen Sie, ob kein Hindernis die Bewegung behindert und die Sicherheitseinrichtungen korrekt verdrahtet sind.

Kann ich die Steuerzentrale ohne Lichtschranken oder Sicherheitskontaktleisten verwenden?

Ja, aber die Eingänge FOTO, STPA und STOP müssen mit der gemeinsamen Klemme (COM) überbrückt werden. Aktivieren Sie nicht die Phototest-Funktion (Parameter P08). Die entsprechenden Diagnose-LEDs müssen leuchten.

Wie setze ich die Steuerzentrale auf Werkseinstellungen zurück?

Für einen teilweisen Reset (außer einigen Parametern) verwenden Sie das Menü DEF und drücken Sie OK. Für einen vollständigen Reset schalten Sie die Steuerzentrale ein und halten Sie die Taste ESC mindestens 10 Sekunden lang gedrückt.

Die Funkfernbedienung funktioniert nicht, was ist zu überprüfen?

Überprüfen Sie zuerst, ob die Batterien der Funkfernbedienung gut sind. Stellen Sie sicher, dass die Sicherheitseinrichtungen (STOP, FOTO, STPA) aktiv sind (LEDs leuchten). Wenn die erste Funkfernbedienung mit festem Code war, müssen die folgenden vom gleichen Typ sein. Wenn der Speicher voll ist, löschen Sie einen alten Befehl über das Menü RAD/ERAS.

Wie installiere ich die Steuerzentrale an einem Schiebetor mit optischem Encoder?

Schließen Sie den Motor an die Klemmen 1 und 2 (rot/schwarz) an, den Endschalter an die Klemmen 17, 18, 19 (braun/blau/schwarz) und den Encoder an die Klemmen SE, -E, +E (weiß/blau/braun). Stellen Sie die Öffnungsrichtung mit Parameter P31 ein (OFF = links, ON = rechts).

Die Steuerzentrale zeigt 'NO' bei der Eingabe des Passworts an, was tun?

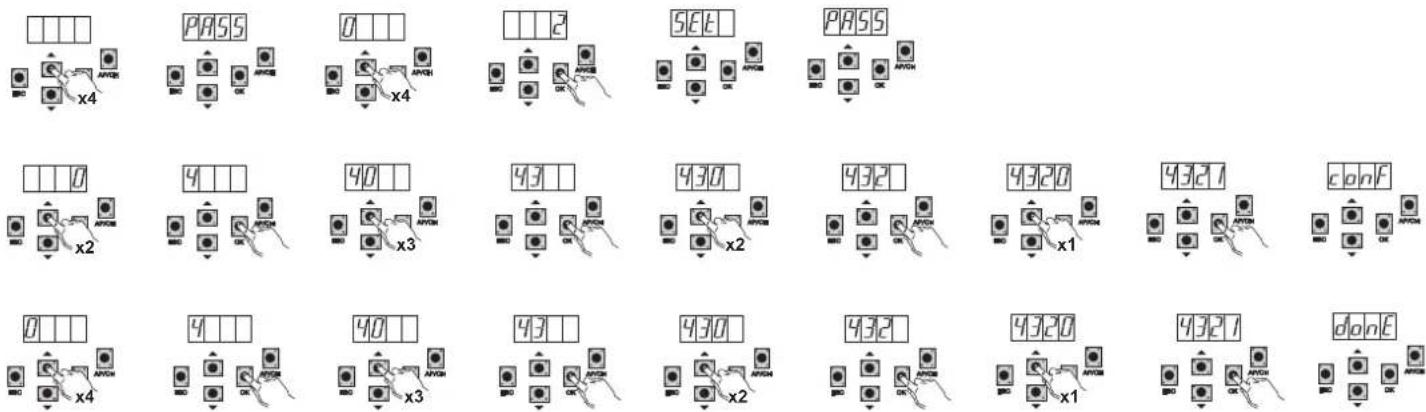

Das eingegebene Passwort ist falsch. Es gibt drei Schutzstufen: Stufe 1 für PAR, DEF, LRN; Stufe 2 für RAD; Stufe 3 für alle Menüs. Wenn Sie das Passwort verloren haben, kontaktieren Sie den Kundendienst. Ein mögliches Passwortbeispiel ist 4321.

BEDIENUNGSANLEITUNG ELVOX RA98 Vimar

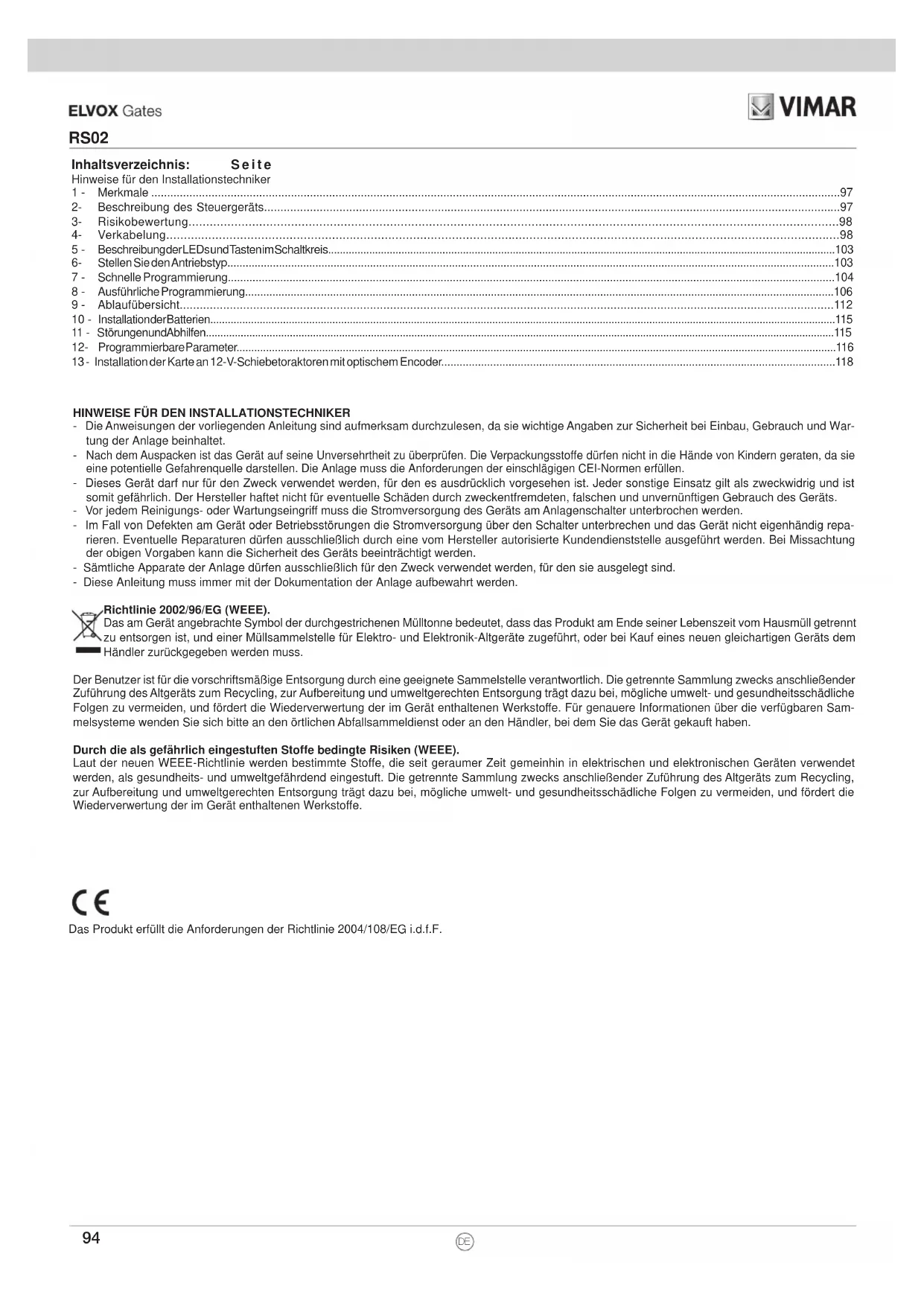

Inhaltsverzeichnis: Seite

Hinweise für den Installationstechniker

1 - Merkmale 97
2- Beschreibung des Steuergeräts....97
3- Risikobewertung....98
4- Verkabelung....98
5 - Beschreibung der LEDsund Tastenim Schaltkreis....103
6- Stellen Sie den Antriebstyp....103

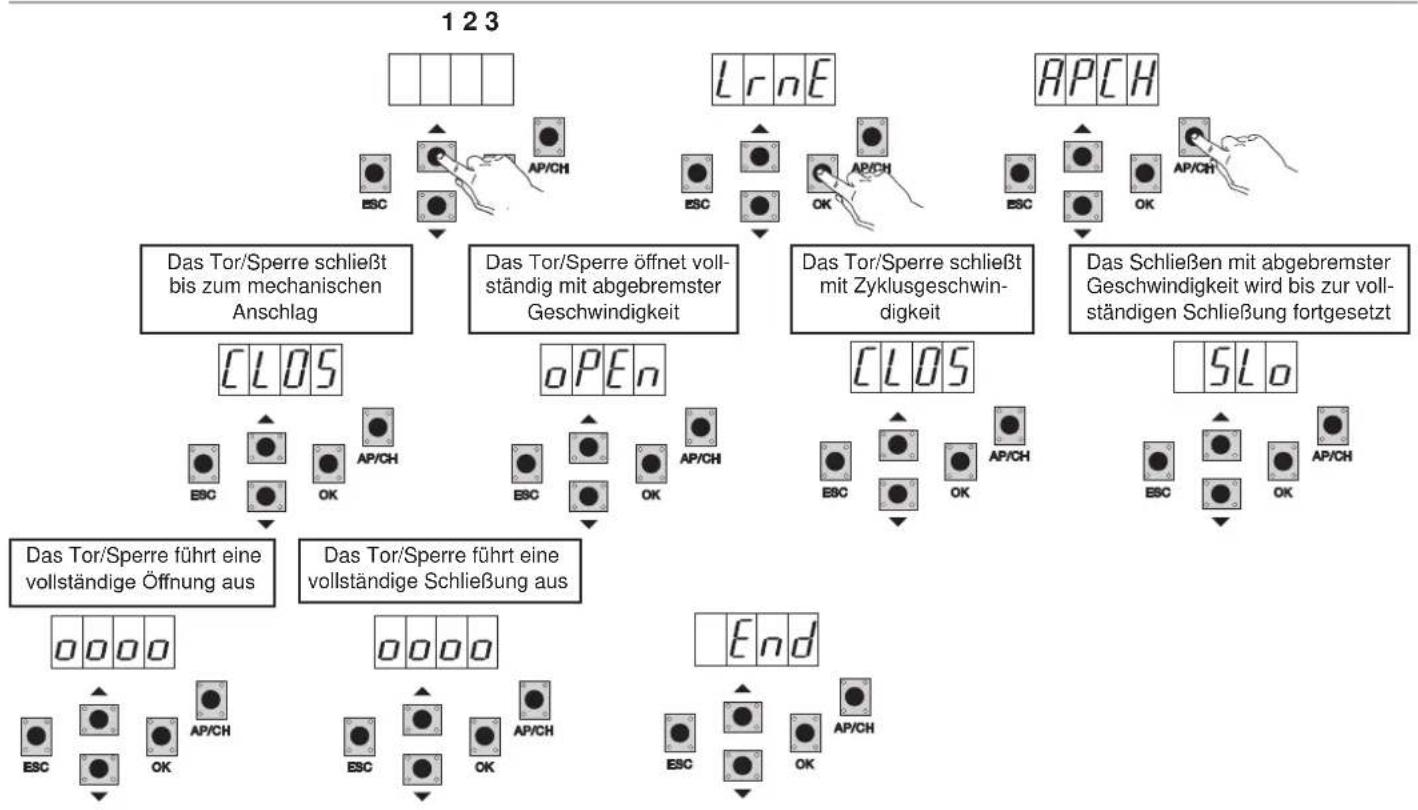

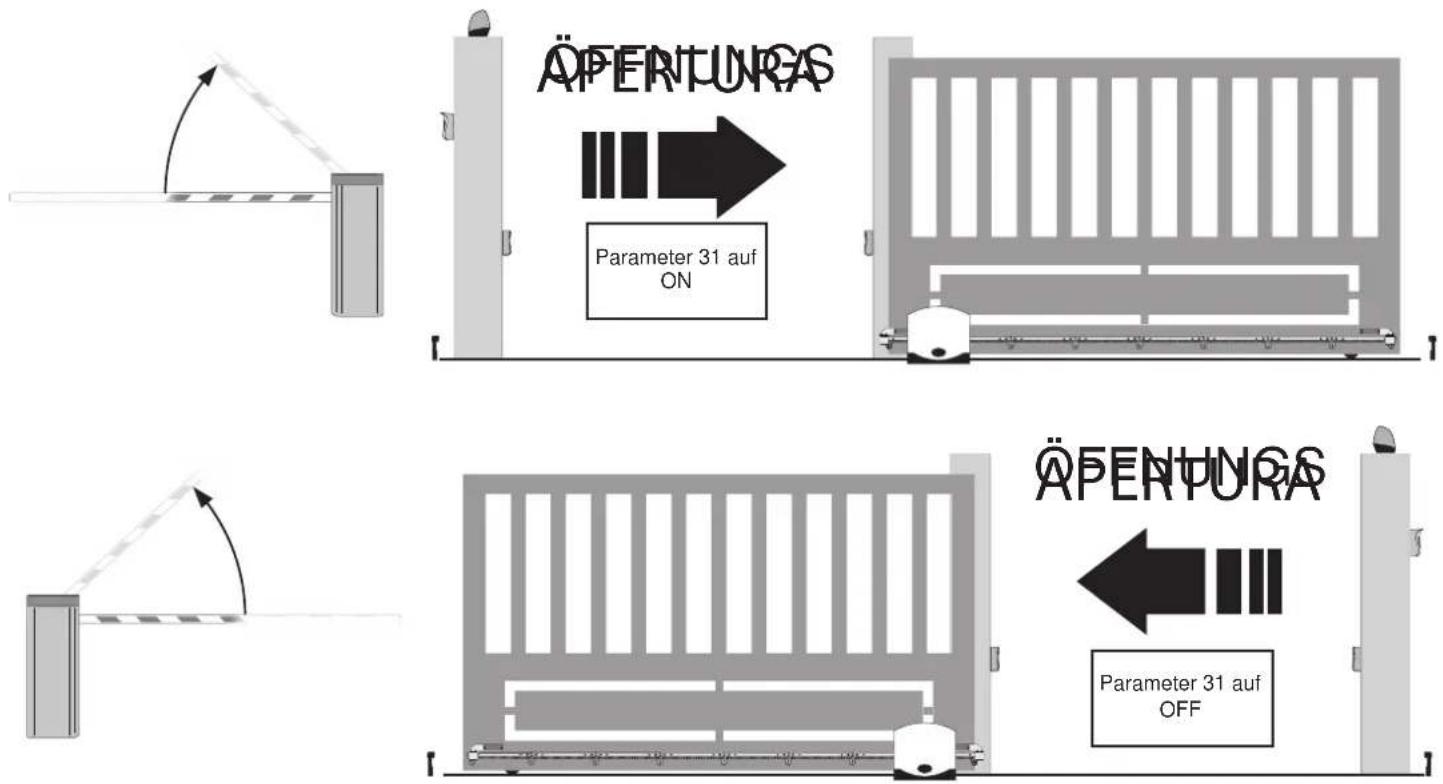

7 - Schnelle Programmierung....104
8 - Ausführliche Programmierung....106

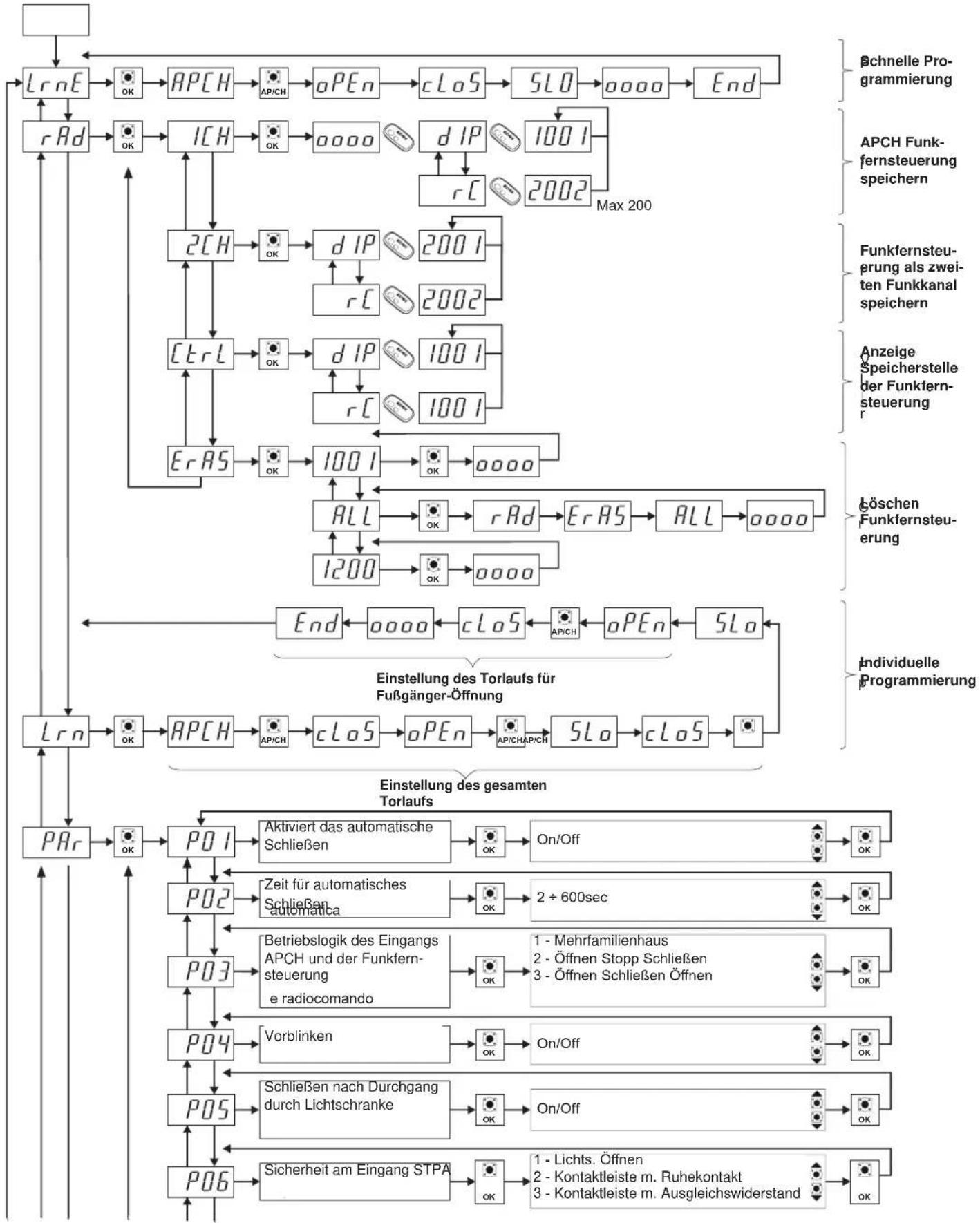

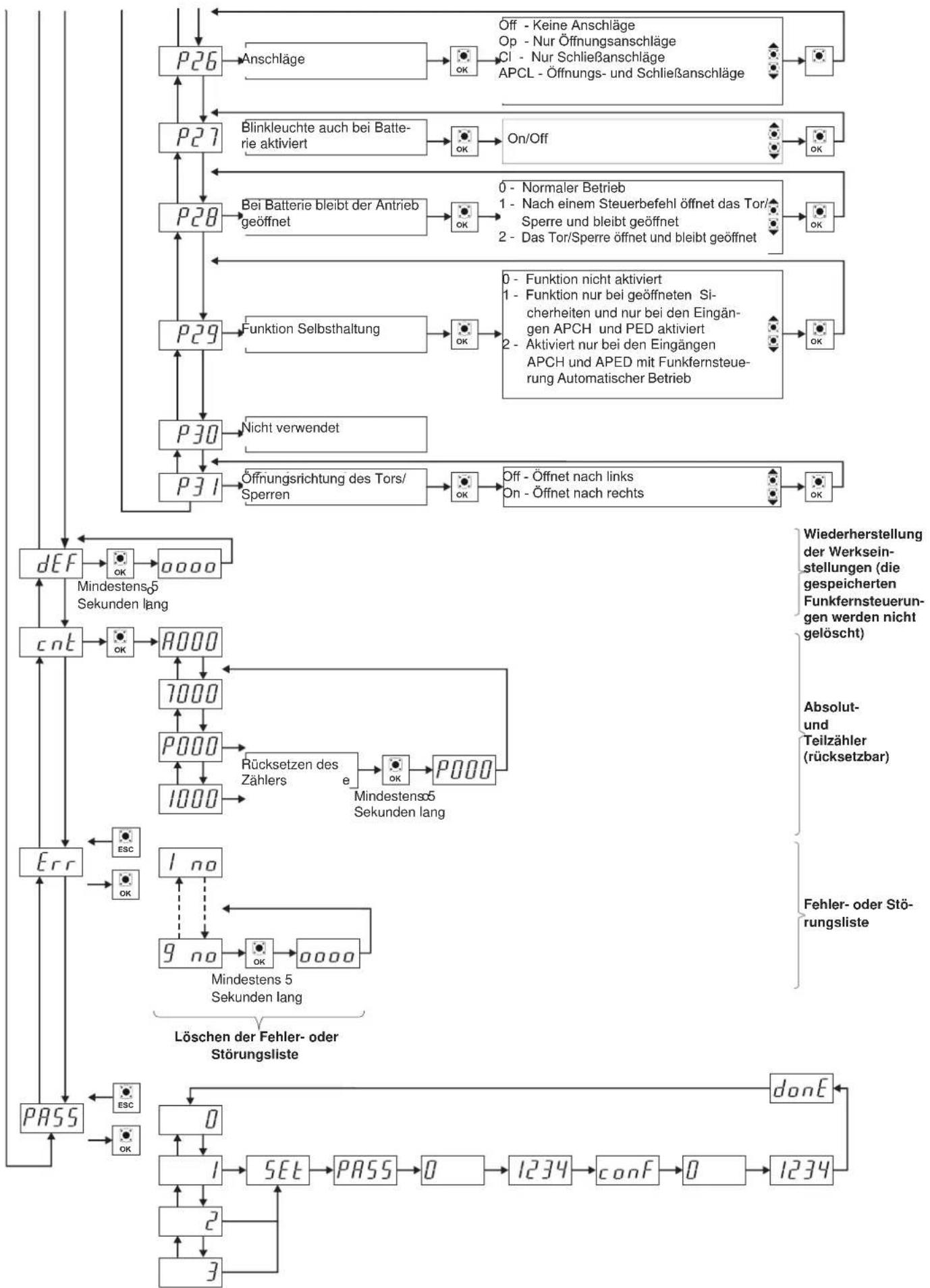

9 - Ablaufübersicht....112
10 - InstallationderBatterien....115
11 - StörungenundAbhilfen....115

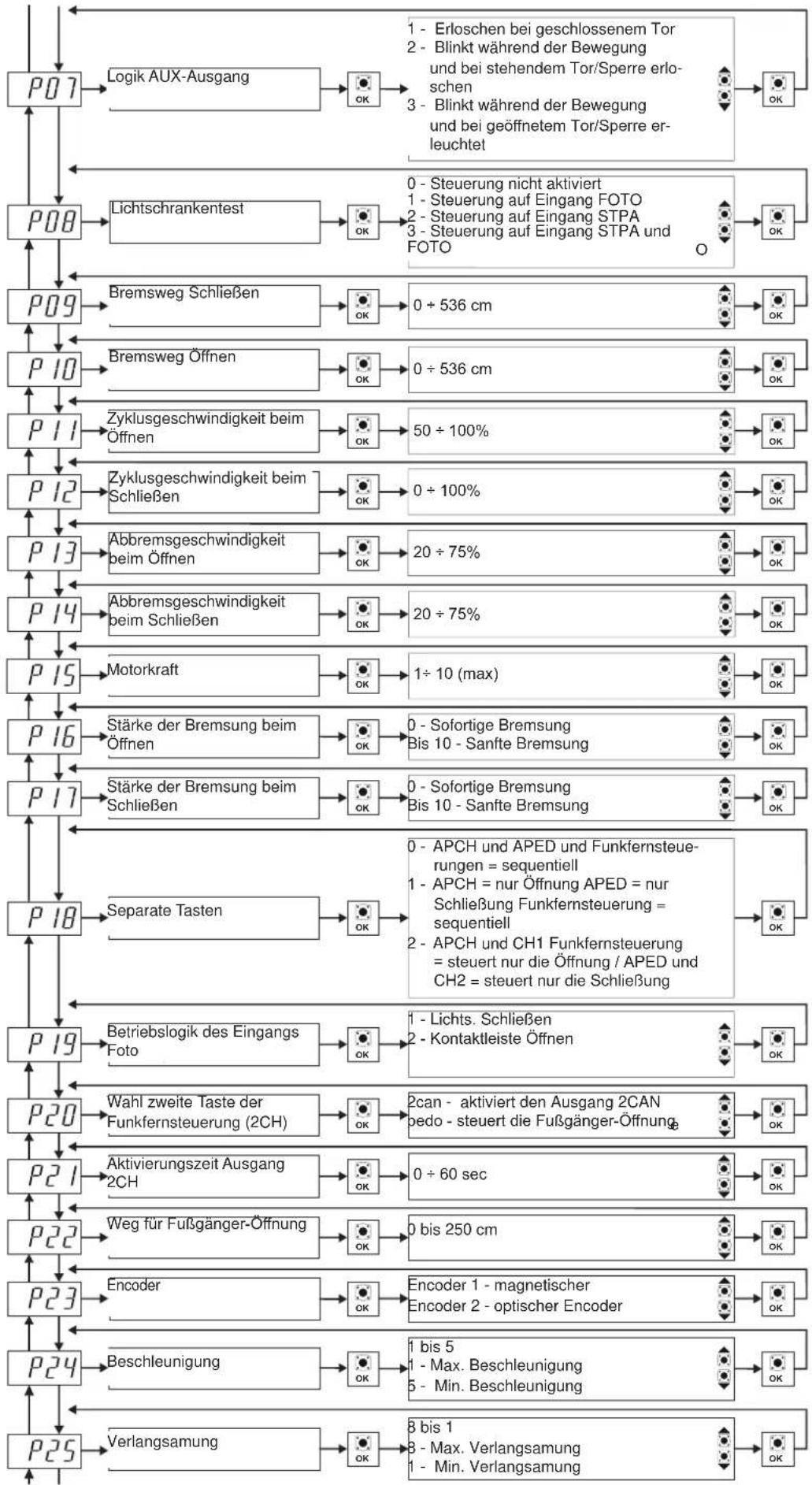

12- ProgrammierbareParameter....116

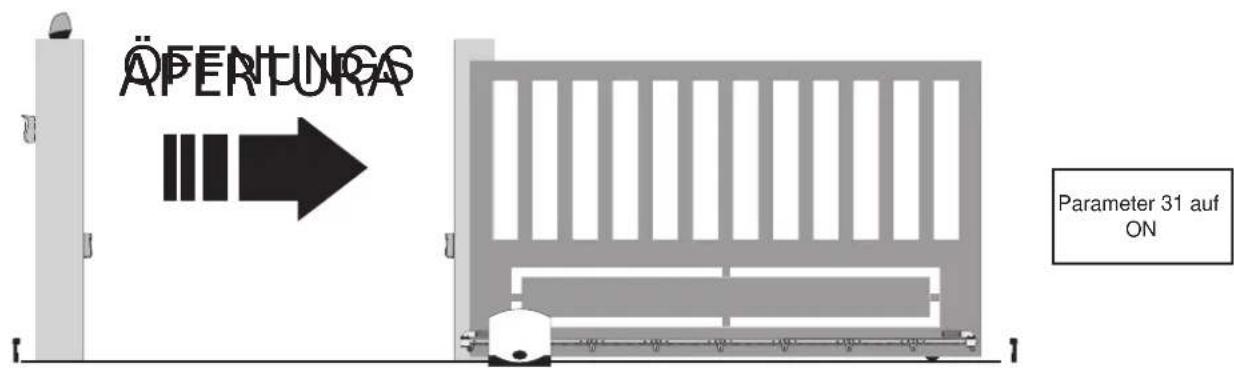

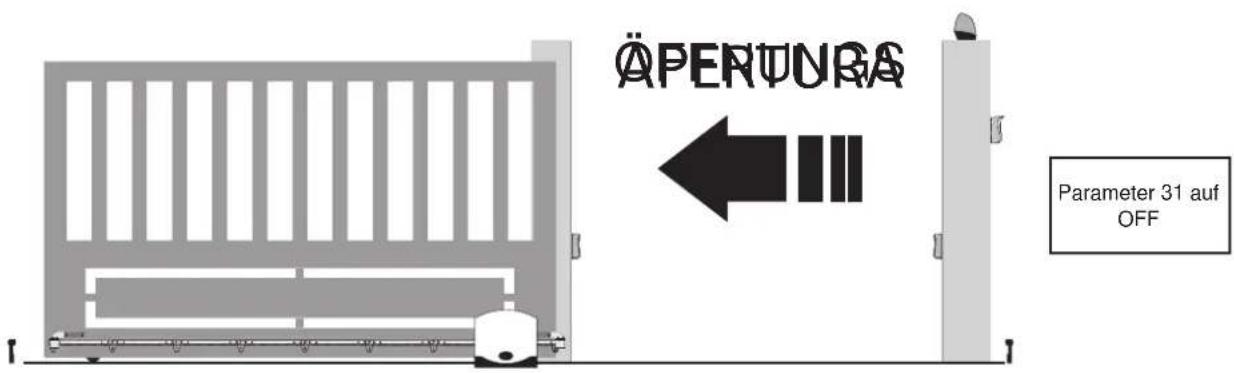

13 - Installation der Karte an 12-V-Schiebetoraktoren mit optischem Encoder....118

HINWEISE FÜR DEN INSTALLATIONSTECHNIKER

• Die Anweisungen der vorliegenden Anleitung sind aufmerksam durchzulesen, da sie wichtige Angaben zur Sicherheit bei Einbau, Gebrauch und Wartung der Anlage beinhaltet.
• Nach dem Auspacken ist das Gerät auf seine Unversehrtheit zu überprüfen. Die Verpackungsstoffe dürfen nicht in die Hände von Kindern geraten, da sie eine potentielle Gefahrenquelle darstellen. Die Anlage muss die Anforderungen der einschlägigen CEI-Normen erfüllen.
• Dieses Gerät darf nur für den Zweck verwendet werden, für den es ausdrücklich vorgesehen ist. Jeder sonstige Einsatz gilt als zweckwidrig und ist somit gefährlich. Der Hersteller haftet nicht für eventuelle Schäden durch zweckentfremdeten, falschen und unvernünftigen Gebrauch des Geräts.
• Vor jedem Reinigungs- oder Wartungseingriff muss die Stromversorgung des Geräts am Anlagenschalter unterbrochen werden.
• Im Fall von Defekten am Gerät oder Betriebsstörungen die Stromversorgung über den Schalter unterbrechen und das Gerät nicht eigenhändig reparieren. Eventuelle Reparaturen dürfen ausschließlich durch eine vom Hersteller autorisierte Kundendienststelle ausgeführt werden. Bei Missachtung der obigen Vorgaben kann die Sicherheit des Geräts beeinträchtigt werden.
• Sämtliche Apparate der Anlage dürfen ausschließlich für den Zweck verwendet werden, für den sie ausgelegt sind.
• Diese Anleitung muss immer mit der Dokumentation der Anlage aufbewahrt werden.

Richtlinie 2002/96/EG (WEEE).

Das am Gerät angebrachte Symbol der durchgestrichenen Mülltonne bedeutet, dass das Produkt am Ende seiner Lebenszeit vom Hausmüll getrennt zu entsorgen ist, und einer Müllsammelstelle für Elektro- und Elektronik-Altgeräte zugeführt, oder bei Kauf eines neuen gleichartigen Geräts dem Händler zurückgegeben werden muss.

Der Benutzer ist für die vorschriftsmäßige Entsorgung durch eine geeignete Sammelstelle verantwortlich. Die getrennte Sammlung zwecks anschließender Zuführung des Altgeräts zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche umwelt- und gesundheitsschädliche Folgen zu vermeiden, und fördert die Wiederverwertung der im Gerät enthaltenen Werkstoffe. Für genauere Informationen über die verfügbaren Sammelsysteme wenden Sie sich bitte an den örtlichen Abfallsammeldienst oder an den Händler, bei dem Sie das Gerät gekauft haben.

Durch die als gefährlich eingestuften Stoffe bedingte Risiken (WEEE).

Laut der neuen WEEE-Richtlinie werden bestimmte Stoffe, die seit geraumer Zeit gemeinhin in elektrischen und elektronischen Geräten verwendet werden, als gesundheits- und umweltgefährdend eingestuft. Die getrennte Sammlung zwecks anschließender Zuführung des Altgeräts zum Recycling, zur Aufbereitung und umweltgerechten Entsorgung trägt dazu bei, mögliche umwelt- und gesundheitsschädliche Folgen zu vermeiden, und fördert die Wiederverwertung der im Gerät enthaltenen Werkstoffe.

CE

Das Produkt erfüllt die Anforderungen der Richtlinie 2004/108/EG i.d.f.F.

RS02

1- Merkmale

Steuergerät 12 Vdc für Schiebetorantriebe und Straßensperren mit Nennleistung 50 W, ausgestattet mit Eingängen für Anschläge, Encoder (zur Erfassung von Hindernissen und Geschwindigkeitsregelung), integriertem Empfänger und Display für die Programmierung

Funktionen und Ausstattung des Steuergeräts:

• individuelle Einstellung von Bremsweg und -geschwindigkeit beim Öffnen sowie Schließen
• System zur Hinderniserkennung
• DIAGNOSE-LED der Eingänge
• Abnehmbarer Datenspeicher
• Integrierter Empfänger mit Kapazität von 200 Funkfernsteuerungen (Festcode oder Rollingcode)
• Stromregelung für den Schutz des ElektromoTors/Sperren
• Verzeichnis der letzten 9 Störungen oder Fehler.

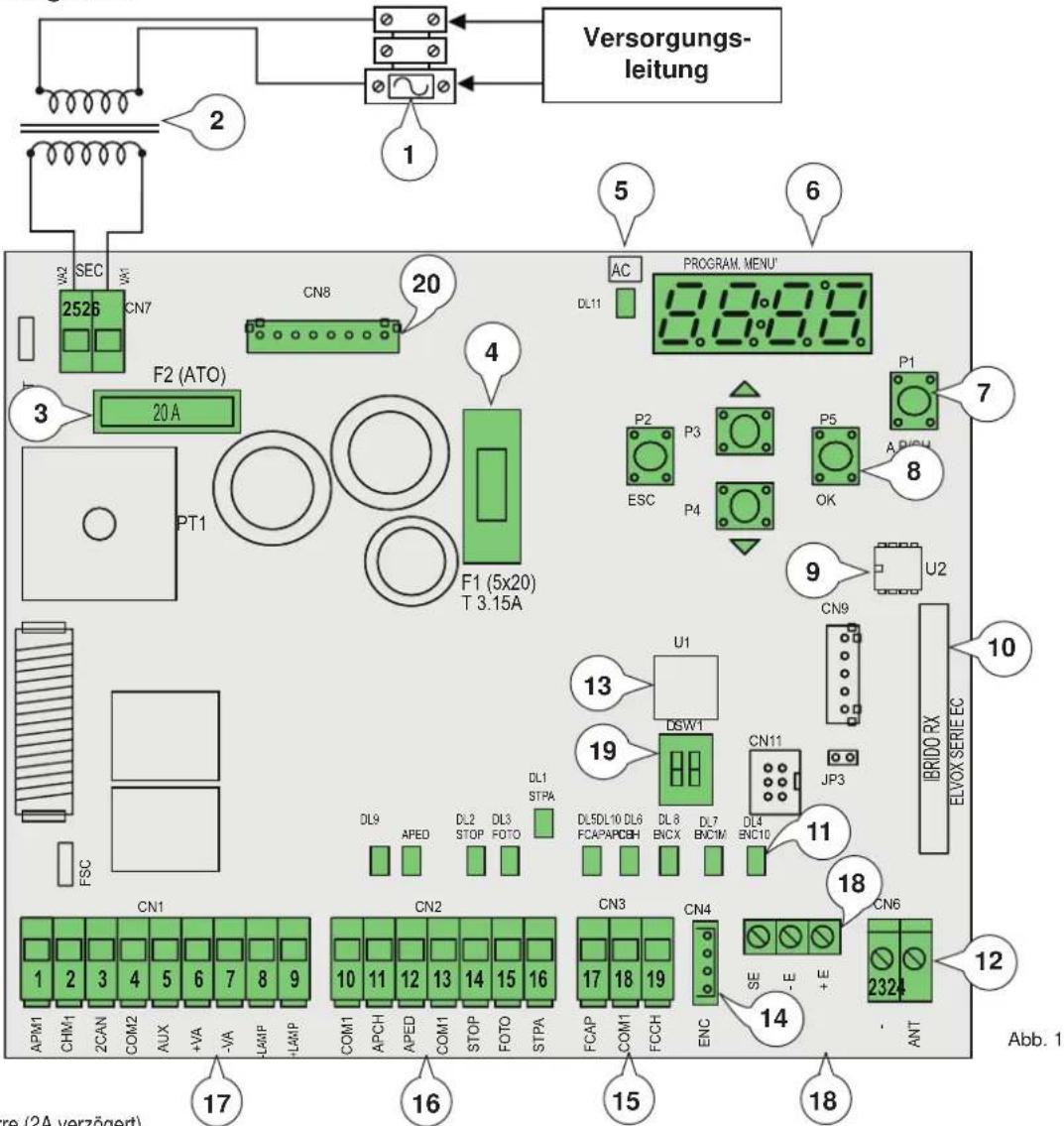

2- Beschreibung des steuergeräts

Versorgungs- leitung 2 1 5 6 W2 SEC VX1 2526 CN7 CN8 20 AC PROGRAM. MENU' DL11 P1 7 F2 (ATO) 20A 4 PT1 F1 (5x20) T 3.15A ESC ESC P3 P5 P4 OK 8 U2 9 CN9 U1 13 DSW1 19 DN11 JP3 IBRIDO RX ELVOX SERIE EC 10 FSC DN9 APED DL2 STOP DL3 FOTO DL1 STPA DL5DL10 DL6 FCA/PACB HL 8 BNCX DL7 BNC1M ENC10 11 CN1 CN2 CN3 CN4 CN6 18 SE -E +E 2324 ANT 17 APM1 CHM1 2CAN COM2 AUX +VA -VA -LMIP -LMIP 16 COM1 APCH APED COM1 STOP FOTO STPA FCAP COM1 FCCH ENC 15 SE -E +E 14 APM1 CHM1 2CAN COM2 AUX +VA -VA -LMIP -LMIP 18 AB b. 1

Legende:

1- Hauptsicherung TransformaTor/Sperre (2A verzögert)
2- TransformaTor/Sperre 230 Vac - 13,5 Vac
3- Sicherung des MoTors/Sperren 20 A
4- Sicherung des Zubehörs 3,15 A
5- LED anliegende Netzspannung
6- Display
7 Bedientaste ÖFFN/SCHL
8- Tasten für Programmierung und Menü-Scrollen
9- Externer Speicher
10- Funkmodul
11- Diagnose-LED Eingänge
12- Anschlussklemme für Antenne
13- Mikroprozessor
14- Stecker magnetischer Encoder
15- Ausziehbare Anschlussklemme für Anschläge
16 - Ausziehbare Anschlussklemme für Steuereingänge und Sicherheiten, das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke geliefert.
17- Ausziehbare Anschlussklemme für Motorausgang, Blinkleuchte und Zubehörversorgung
18- Stecker optischer Encoder
19- Dip Auswahl Schiebe- / Sperre
20- Empfängerkarte Notakku

RS02

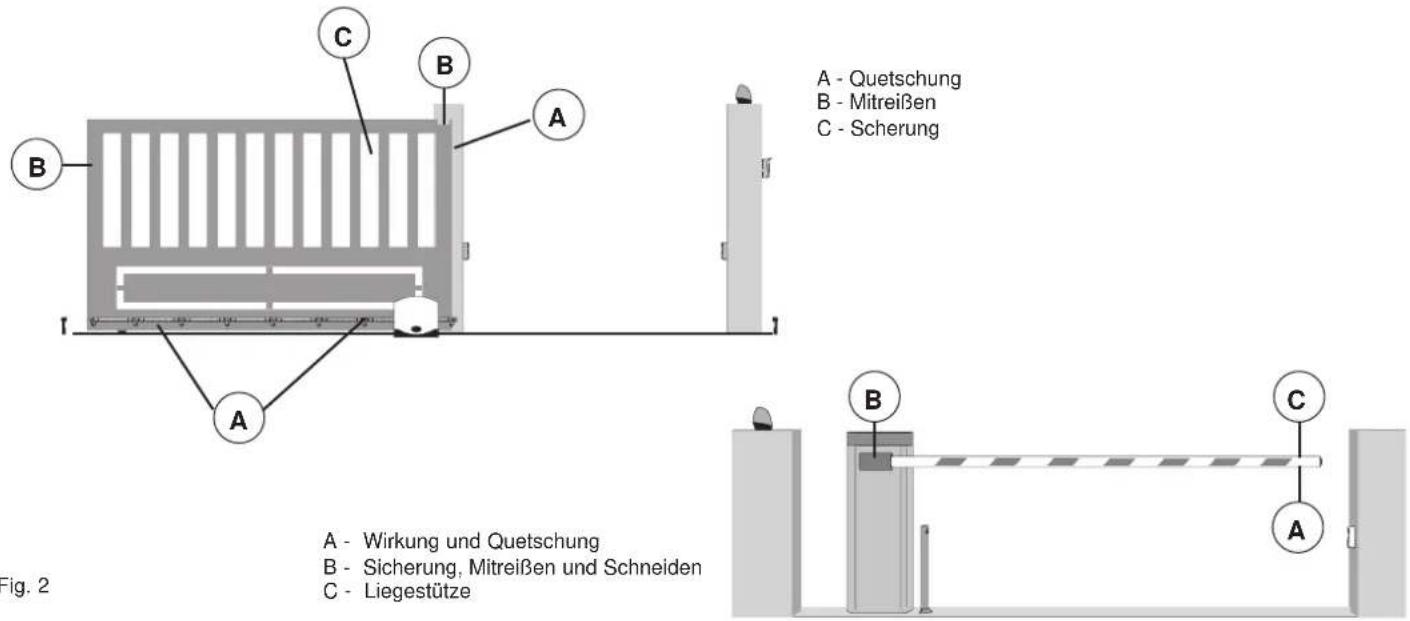

3- Risikobewertung

Vor Installation des Antriebs müssen alle möglichen Gefahrenstellen während der Bewegung des Tors/Sperren bewertet werden, Abb. 2 zeigt einige Gefahrenstellen an einem Schiebetor/Sperre.

A - Quetschung B - Mitreißen C - Schering A - Wirkung und Quetschung B - Sicherung, Mitreißen und Schneiden C - Liegestütze

Vor der Installation den leichtgängigen Torlauf, den Einbau und die Robustheit der mechanischen Anschläge sowie die Stützsysteme des Tors/Sperren überprüfen.

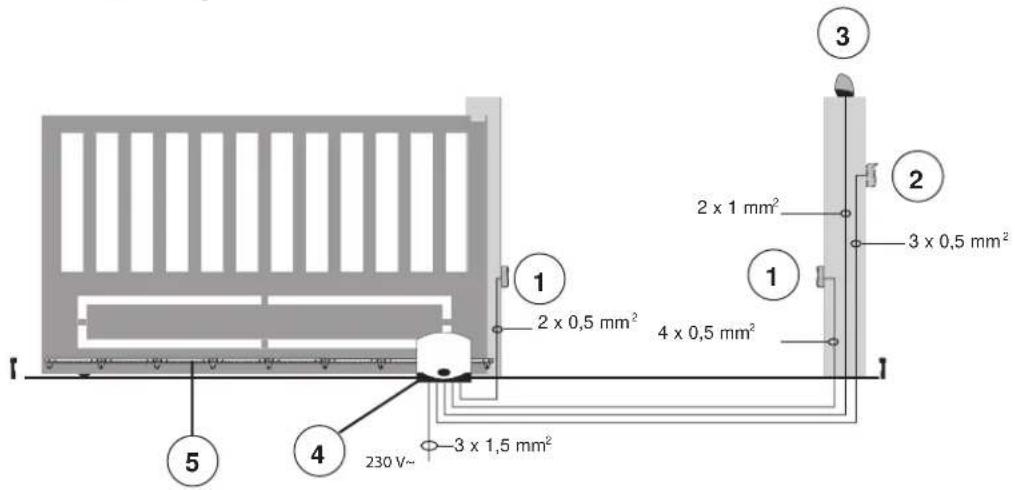

4- Verkabelung:

230 V~ 3 x 1,5 mm² 4 x 0,5 mm² 2 x 0,5 mm² 1 2 x 1 mm² 3 x 0,5 mm² 1 2 3 4 5

Legende:

1 - Lichtschranken
2 - Schlüsselschalter
3 - Blinkleuchte
4 - Getriebemotor
5 - Zahnstange

Fig. 3

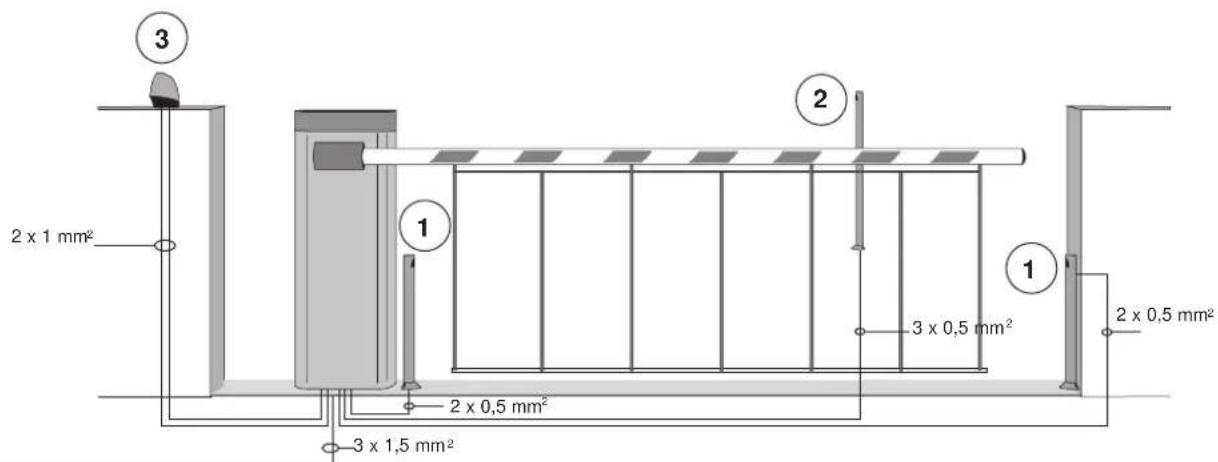

2 x 1 mm² 3 1 2 x 0,5 mm² 3 x 1,5 mm² 2 x 0,5 mm² 3 x 0,5 mm² 2 x 0,5 mm²

Anlagenauslegung

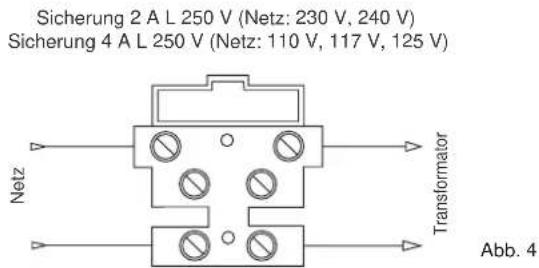

4.1- Verkabelung der Versorgungsleitung

In der Trafobox befindet sich eine Klemme mit 2 AT Schutzsicherung, die Phase ist an den der Sicherung entsprechenden Pol anzuschließen.

Sicherung 2 A L 250 V (Netz: 230 V, 240 V) Sicherung 4 A L 250 V (Netz: 110 V, 117 V, 125 V) Netz Transformer Abb. 4

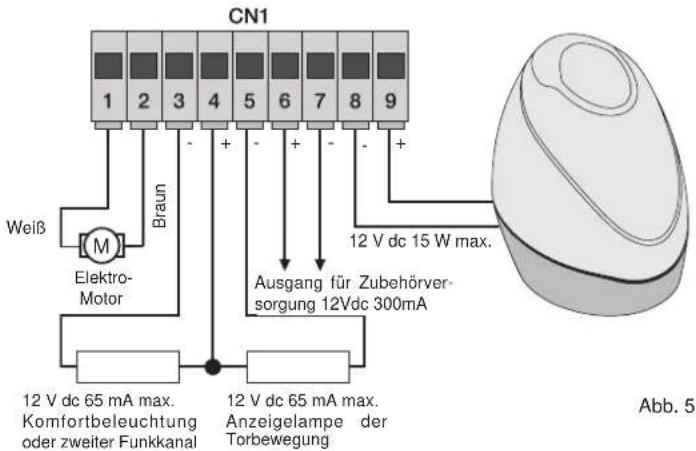

4.2- Verkabelung von Blinkleuchte, Komfortbeleuchtung und Anzeigelampe der Torbewegung

CN1 1 2 3 4 5 6 7 8 9 Weiß M Elektro- Motor Braun + - + - + - Ausgang für Zubehörver- sorgung 12Vdc 300mA 12 V dc 15 W max. 12 V dc 65 mA max. Komfortbeleuchtung oder zweiter Funkkanal 12 V dc 65 mA max. Anzeigelampe der Torbewegung Abb. 5

HINWEIS: Die Verkabelung des Motorausgangs (Klemme 1 und 2) nicht verändern, da der Parameter 31 die Öffnungsrichtung auswählt

Klemmen	Beschreibung Funktion
1-2 Motora	Ausgang Steuerausgang für Elektromotor mit	12 Vdc Nennleistung 50 W(Klemme 1 weiß, Klemme 2 braun)
3-4 Komfort	beleuchtung oder zweiter Funkka-nal	Ausgang mit 12 Vdc max. Stromfestigkeit 65mA, kann als zeitgesteuerter Ausgang (60 Sekunden) oder Ausgang für zweiten Funkkanal (3 = GND / 4 = +12 Vdc) programmiert werden.
4-5	Ausgang für Anzeigelampe	Ausgang mit 12 Vdc max. Stromfestigkeit 65mA, langsamer Blinkimpuls beim Öffnen, erleuchtet bei stehendem geöffnetem Tor, schneller Blinkimpuls beim Schließen, erloschen bei geschlossenem Tor/Sperre (4= +12 Vdc / 5= GND).
6-7	Ausgang für Zubehörversorgung	Ausgang mit 12 V dc max. Stromfestigkeit 300 mA für die Versorgung von Lichtschranken und Zubehör (6 = +12 Vdc, 7= GND)
8-9 Ausgang für Blinkleuchte Ausgang mit 12 V dc max. Stromfestigkeit 15 W für Blinkleuchte (8 = GND, 9 = +12 Vdc).

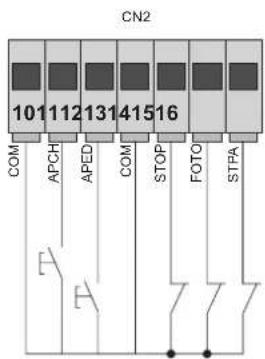

Tabelle mit Beschreibung der Eingänge:

Das Steuergerät wird mit normalerweise geschlossenen Eingängen mit Schaltbrücke (STOP, FOTO und STPA) geliefert, die Schaltbrücke von dem zu verwendenden Eingang entfernen.

CN2 10111213141516 COM APCH APED COM STOP FOTO STPA H H 7 7

Klemmennummer	Beschreibung	Eingangstyp
10-13-18	Gemeinsamer Kontakt Steuereingänge (permanente Masse)
11	Sequenzieller Steuereingang für die vollständige Bewegung des Tors/Sperren	Schließer
12	Sequenzieller Steuereingang für die Fußgänger-Bewegung des Tors/Sperren	Schließer
14	Eingang für Tors/Sperrentopp	Öffner
15	Eingang Lichtschranke, beim Schließen des Tors/Sperren aktiviert	Öffner
16	Eingang Kontaktleisten oder interne Lichtschranke, beim Schließen und Öffnen des Tors/Sperren aktiviert	Konfigurierbar: Öffner oder 8,2 KOhm Ausgleichswiderstand
17	Eingang Öffnungsanschlag mit Parameter 31 auf OFF Eingang Schließanschlag mit Parameter 31 auf ON	Öffner
19	Eingang Schließanschlag mit Parameter 31 auf OFF Eingang Öffnungsanschlag mit Parameter 31 auf ON	Öffner

RS02

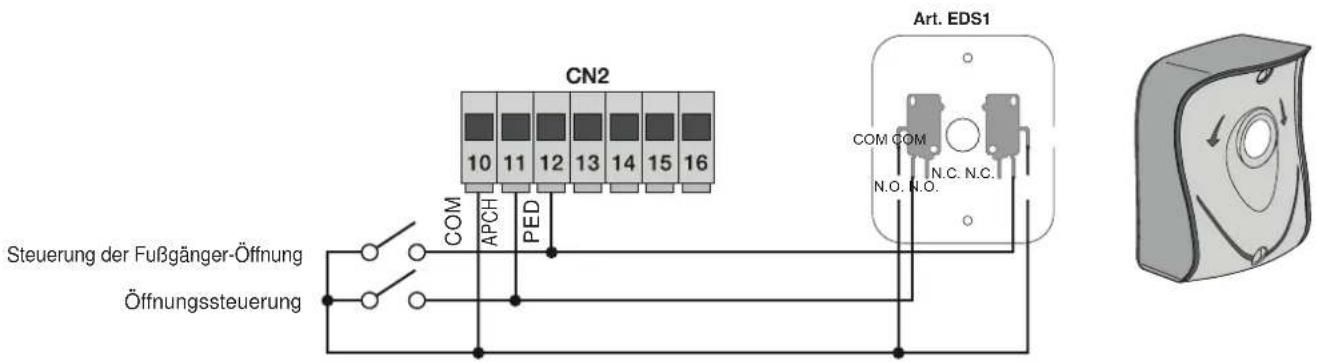

4.3- Anschluss der Steuertasten und des Schlüsselschalters

Arbeitskontakte (die roten LEDS AP/CH oder APED leuchten bei Betätigung des Schlüsselschalters bzw. der parallel geschalteten Tasten auf):

CN2 10 11 12 13 14 15 16 COM APCH PED Art. EDS1 COM COM N.C. N.C. N.O. N.O. Steuerung der Fußgänger-Öffnung Öffnungssteuerung

Abb. 6

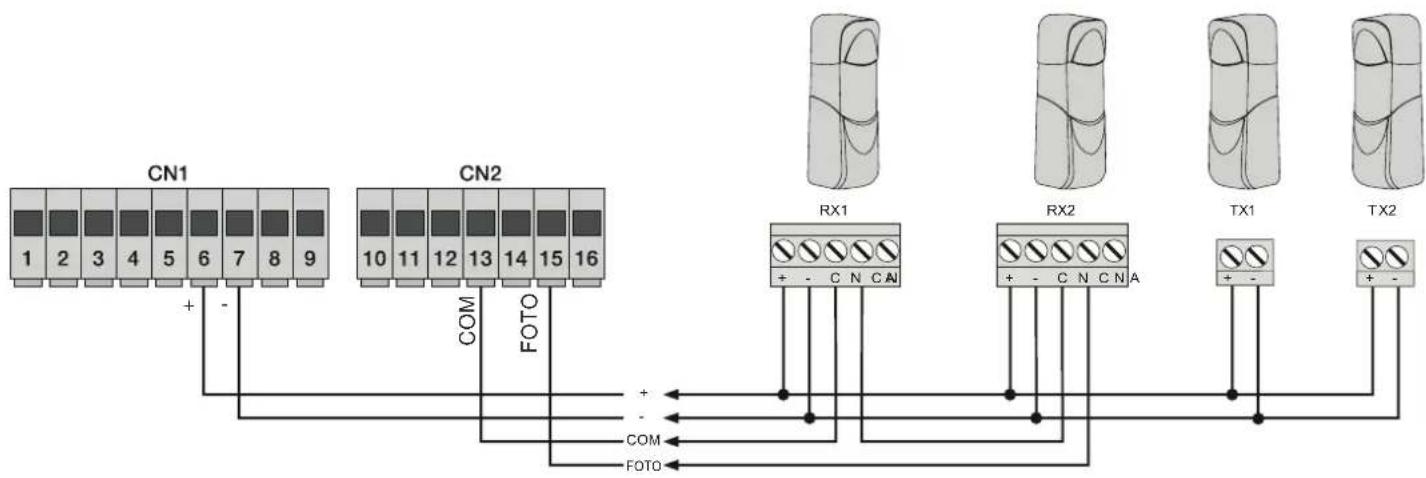

4.4- Anschluss der Lichtschranken

Ruhekontakt (bei nicht aktivierten Lichtschranken muss die LED FOTO erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM. und FOTO einfügen, hierbei die Polung für die Versorgung der Lichtschranken beachten:

Abb. 7

RS02

4.5- Anschluss der Kontaktleiste

Bei nicht aktivierter Kontaktleiste bzw. Lichtschranke muss die LED STPA erleuchtet sein, siehe Parameter 6. Sofern nicht verwendet, eine Schaltbrücke zwischen COM und STPA einfügen. Bei Anschluss einer Kontaktleiste an Schalter muss der Parameter 6 auf 2, beim Anschließen einer resistiven Kontaktleiste muss der Parameter 6 auf 3 gesetzt sein (die Auslösung der Kontaktleiste beim Öffnen kehrt die Torbewegung/Sperre um ca. 10 um, die Auslösung beim Schließen steuert die vollständige Öffnung).

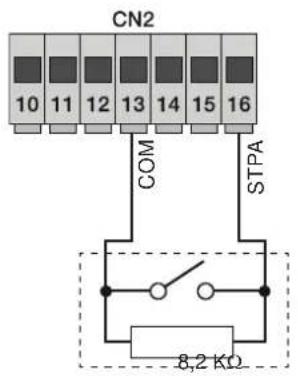

4.5.1 Anschluss der resistiven Kontaktleiste

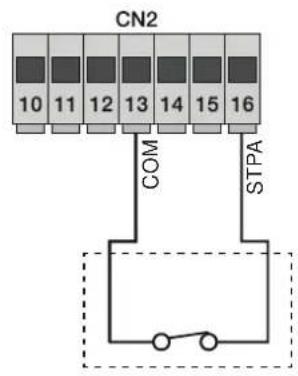

Anschluss der Kontaktleiste mit Schalter

CN2 10 11 12 13 14 15 16 COM STPA 8,2 kΩ

CN2 10 11 12 13 14 15 16 COM STPA

Abb. 8

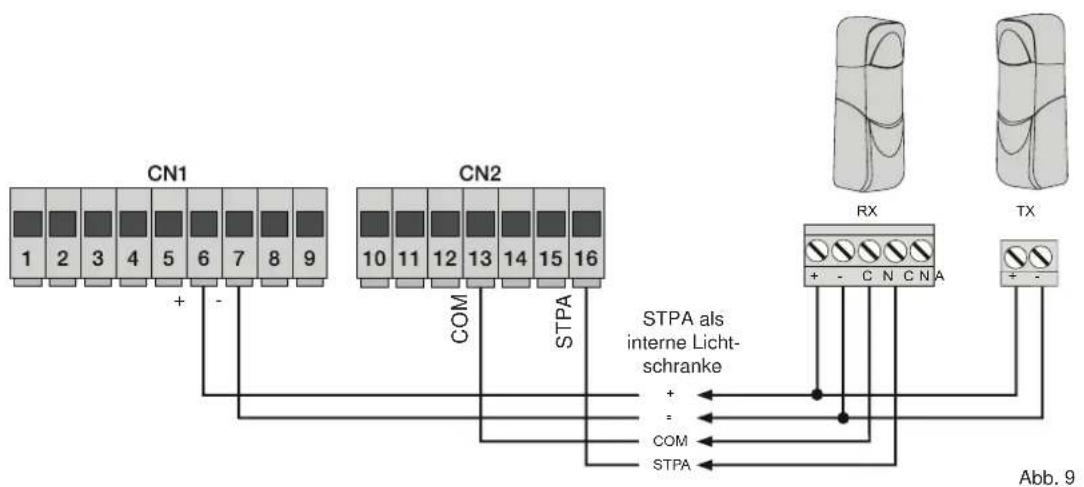

4.6 Anschluss der internen Lichtschranke

Bei Anschluss des Eingangs STPA an den Empfänger der Lichtschranke den Parameter 6 auf die Werkseinstellung 1 setzen (bei Auslösung der internen Lichtschranke stoppt das Tor/Sperre sowohl beim Öffnen als auch beim Schließen und bleibt bis zur Freigabe der Lichtschranke gestoppt, um dann wieder in Öffnungsrichtung zu starten).

RS02

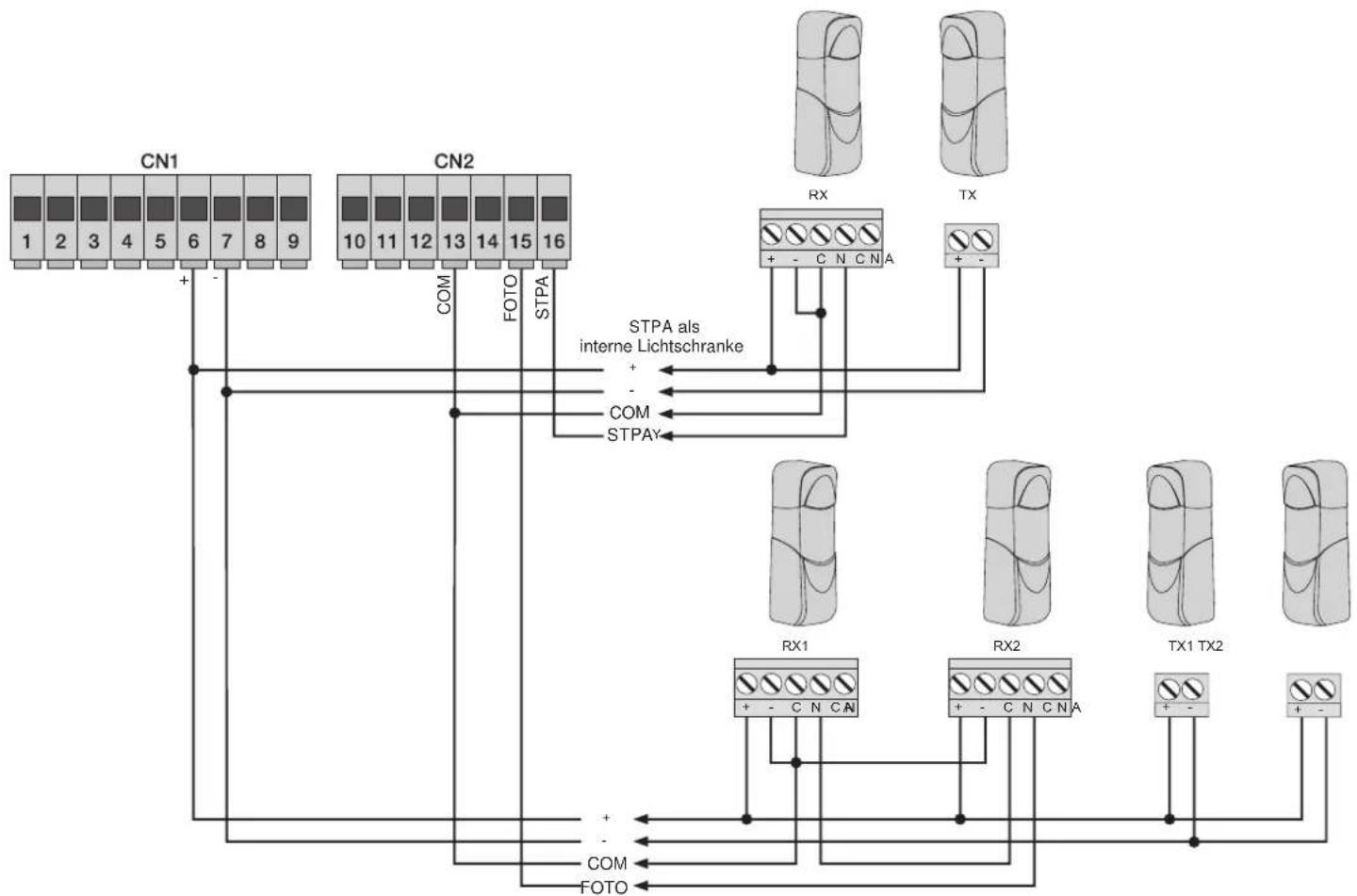

4.6.1 Anschluss der Lichtschranken mit aktiver Fototest-Funktion

Bei Aktivierung der Fototest-Funktion (das Steuergerät prüft den Betrieb der Lichtschranken, siehe Parameter 8) folgenden Anschluss beachten (bei jedem MoTors/Sperrentart unterbricht das Steuergerät die Versorgung zum Sender der Lichtschranke, um die Funktion nachzuweisen):

Abb. 10

4.7- Anschluss der Stopptaste

Anschluss der Stopptaste, Ruhekontakt, die Öffnung des Kontakts bewirkt den Stopp des Tors/Sperren und die Unterbrechung der Zeit für das automatische Schließen (bei nicht gedrückter Taste muss die LED STOP erleuchtet sein), sofern nicht verwendet, eine Schaltbrücke zwischen COM und STOP einfügen

CN2 10 11 12 13 14 15 16 COM STOP

Taste mit Ruhekontakt
Abb. 11

HINWEIS: Falls in der Anlage keine Lichtschranken, Kontaktleisten oder Stopptasten vorhanden sein sollten (die Eingänge FOTO, STPA und STOP müssen mit dem gemeinsamen Kontakt, Klemme 13, überbrückt werden), die Fototest-Funktion nicht aktivieren.

RS02

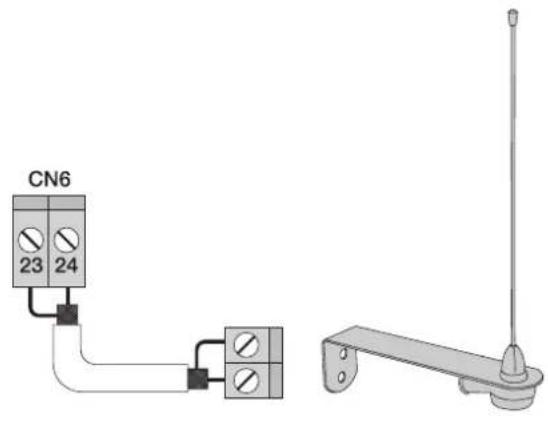

4.8- Anschluss der Antenne

Im Lieferumfang ist der verkabelte 17 cm starre Draht enthalten, um die Reichweite der Antenne Art. ZL43 lt. Abbildung zu erhöhen:

CN6 23 24

5 - Beschreibung der LEDs im Schaltkreis

Kürzel Beschreibung
AC Zeigt das Anliegen von Netzspannung an (bei anliegender Netzspannung erleuchtet)
STPA	Zeigt den Status des Eingangs STPA (Klemme 16) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und STPA einfügen
AP/CH	Zeigt den Status des Eingangs AP/CH (Klemme 11) an, sofern nicht aktiviert, bleibt die rote LED erloschen
APED	Zeigt den Status des Eingangs APED (Klemme 12) an, sofern nicht aktiviert, bleibt die rote LED erloschen
STOP	Zeigt den Status des Eingangs STOP (Klemme 14) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und STOP einfügen
FOTO	Zeigt den Status des Eingangs FOTO (Klemme 15) an, sofern nicht aktiviert, bleibt die grüne LED erleuchtet, sofern nicht verwendet eine Schaltbrücke zwischen COM und FOTO einfügen.
FCAP	Zeigt den Status des Öffnungsanschlags mit Parameter 31 auf OFF an, die grüne LED erlischt bei vollständig geöffnetem Tor. Zeigt den Status des Schließanschlags mit Parameter 31 auf ON an, die grüne LED erlischt bei vollständig geschlossenem Tor/Sperre (OPTION).
FCCH	Zeigt den Status des Schließanschlags mit Parameter 31 auf OFF an, die grüne LED erlischt bei vollständig geschlossenem Tor. Zeigt den Status des Öffnungsanschlags mit Parameter 31 auf ON an, die grüne LED erlischt bei vollständig geöffnetem Tor/Sperre (OPTION).
ENC.A	Zeigt den Eingang des Encoders A an, bei Bewegung des MoTors/Sperren mit Zyklusgeschwindigkeit erleuchtet, blinkt beim Abbremsen, erloschen bei gestopptem Motor.
ENC.B	Zeigt den Eingang des Encoders B an, bei Bewegung des MoTors/Sperren mit Zyklusgeschwindigkeit erleuchtet, blinkt beim Abbremsen, erloschen bei gestopptem Motor.
DISPLAY PROGRAM MENU	Zeigt das Menü Programmierung an

Tasten im Schaltkreis

Kürzel Beschreibung
AP/CH Steuert die Öffnung und Schließung des Tors/Sperren
ESC Beenden oder zurück zum vorherigen Menü
▲ UP	Erhöht den angezeigten Wert um eine Einheit oder Scrollen im Menü
▼ DOWN	Vermindert den angezeigten Wert um eine Einheit oder Scrollen im Menü
ENTER	Bestätigt den Wert oder führt zum nächsten Menü, beim Drücken während der Torbewegung wird die Stromaufnahme des ElektromoTors/Sperren in A angezeigt

Vorabkontrolle:

Nach Einschalten der Steuergerätversorgung erscheinen am Display der Name des Steuergeräts RS02, die Firmware-Version Fxxx sowie 3 Blinkimpulse mit dem Eintrag FLSH, diese werden dann ausgeblendet. Die Diagnose-LEDs der Eingänge und die LEDs STOP, FOTO, STPA, FCAP und FCCH müssen erleuchtet sein (bei nicht ausgelösten Anschlägen).

Falls einer der Sicherheitseingänge (FOTO, STOP, STPA) nicht verwendet werden sollte, eine Schaltbrücke zwischen COM und dem jeweils nicht benutzten Eingang einfügen.

6 - Stellen Sie den Antriebstyp

DSW1.1 = OFF Funktion als Schiebe

DSW1.1 = ON Betrieb als Leitplanken

RS02

7 - Schnelle programmierung

Verfahren zur einfachen Programmierung des Torlaufs/Sperre:

HINWEIS: Vor Beginn der Programmierung den Parameter 31 überprüfen (Öffnungsrichtung)

7.1- Verfahren zur einfachen Programmierung des Torlaufs/Sperre:

SCHLUSSERAN

RS02

Ausgehend von einem nicht vollständig geschlossenen Tor/Sperre startet das Tor/Sperre nach Aufrufen der Programmierung durch einmaliges Drücken der Taste UP, OK und AP/CH in Schließbewegung bis zum Erreichen des Schließanschlags, startet dann automatisch wieder in Öffnungsbewegung mit abgebremster Geschwindigkeit bis zum mechanischen Öffnungsanschlags, startet nach 2 Sekunden in Schließbewegung mit Zyklusgeschwindigkeit, bremst ca. 50 cm vor der vollständigen Schließung ab und läuft bis zur vollständigen Schließung weiter. Das Steuergerät speichert den Torlauf und führt automatisch eine vollständige Öffnung und Schließung aus, um die Stromschwellen mit den Werkseinstellungen für Bremsweg und -geschwindigkeit zu speichern. Die Displaymeldung END weist auf den Abschluss der Einstellung hin.

7.2 Verfahren zum Speichern einer der Taste APCH zugewiesenen Funkfernsteuerung:

1234

rAd

1CH

0000

Die Taste UP 2 Mal drücken, am Display erscheint der Eintrag RAD
Die Taste OK drücken, am Display erscheint der Eintrag 1CH (als Hinweis darauf, dass die Taste der Funkfernsteuerung als AP/CH des Steuergeräts gespeichert wird). Die Taste OK drücken, am Display erscheinen 4 Pünktchen, womit der Wartezustand des Steuergeräts auf den Druck einer Taste der Funkfernsteuerung (Timeout 10 Sekunden) angegeben wird. Nach dem Tastendruck an der Funkfernsteuerung erscheint am Display eine 4-stellige Zahl: die erste Stelle bezeichnet die Zuweisung (1 steuert den Eingang AP/CH, 2 den Fußgängereingang oder den Ausgang des zweiten Kanals), die übrigen 3 Stellen geben die von der Funkfernsteuerung belegte Speicherzelle an (die erste gespeicherte Funkfernsteuerung belegt die Zelle 001, die zweite die Zelle 002). Die maximale Kapazität beträgt 200 Funkfernsteuerungen. Zur Speicherung weiterer Funkfernsteuerungen die vorgenannten Schritte wiederholen. HINWEIS: Die erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit festem 12 Bit Code zu erkennen

RS02

7.3 Beispiel für das Verfahren zur Änderung der automatischen Schließzeit:

Die Taste UP 4 Mal drücken, am Display erscheint der Eintrag PAR (Parameter)

Die Taste OK drücken, am Display erscheint P01

Die Taste UP einmal drücken, am Display erscheint der Eintrag P02 (Zeit für automatisches Schließen)

Die Taste OK drücken, am Display erscheint die Zeit für das automatische Schließen

Mit der Taste DOWN oder UP kann die Zeit für das automatische Schließen verändert werden

Die Taste OK zum Bestätigen und Speichern des geänderten Werts drücken

8- Ausführliche Beschreibung des Menüs Programmierung

Das Menü Programmierung ist in 3 Stufen gegliedert: Erste Hauptstufe, zweite Parameterstufe und dritte Wertstufe Hauptmenü:

Displaymeldung Beschreibung

LRNE Anlernen des Torlaufs mit der schnellen Programmierung (siehe Abschnitt 6)

RAD Verwaltung der Funkfernsteuerungen

LRN Anlernen des Torlauf mit der individuellen Programmierung

PAR Änderung sämtlicher Parameter des Steuergeräts

DEF Wiederherstellung der Werkseinstellungen

CNT Anzeige der ausgeführten Bewegungsabläufe

ERR Anzeige der Liste mit den letzten 9 Fehlern oder Betriebsstörungen

PASS Setzen Sie die Sicherheitsstufe des Zentralen

Die gewünschte Option des Hauptmenüs mit Taste UP oder DOWN anwählen und dann mit Taste OK bestätigen.

8.1 LRNE: Schnelles Verfahren zur Programmierung des Torlaufs

Ausgehend von einem nicht vollständig geschlossenen Tor/Sperre startet das Tor/Sperre nach Aufrufen der Programmierung durch einmaliges Drücken der Taste UP, OK und AP/CH in Schließbewegung bis zum Erreichen des Schließanschlags, startet dann automatisch wieder in Öffnungsbewegung mit abgebremster Geschwindigkeit bis zum mechanischen Öffnungsanschlags, startet nach 2 Sekunden in Schließbewegung mit Zyklusgeschwindigkeit, bremst ca. 50 cm vor dem mechanischen Anschlag ab und läuft bis zur vollständigen Schließung weiter. Das Steuergerät speichert den Torlauf und führt automatisch eine vollständige Öffnung und Schließung aus, um die Stromschwellen mit den Werkseinstellungen für Bremsweg und -geschwindigkeit zu speichern. Die Displaymeldung END weist auf den Abschluss der Einstellung hin.

8.2 RAD: Das Menü für die Verwaltung der Funkfernsteuerungen ist in 4 Parameter gegliedert:

Beschreibung der Parameter im Menü RAD:

Display-meldung	Beschreibung Displaymeldung nach Betätigung der Funkfernsteuerung
1 CH	Speicherung der dem Eingang AP/CH entsprechenden Taste der Funkfernsteuerung	1***
2 CH	Speicherung der dem Eingang PED oder dem Ausgang 2CAN entsprechenden Taste der Funkfernsteuerung	2***
CTRL	Mit der Taste der Funkfernsteuerung kann die Speicherzelle der Funkfernsteuerung verglichen und angezeigt werden.	1*** oder 2***
ERAS	Hiermit können alle im Speicher abgelegten Funkfernsteuerungen oder eine Funkfernsteuerung aus der Speicherliste gelöscht werden.	Nach Auswahl der Funkfernsteuerung aus der Liste OK drücken, am Display erscheint OOOO zur Bestätigung des Löschvorgangs, zum Löschen sämtlicher Funkfernsteuerungen ALL im Intervall 200 bis 001 wählen und OK drücken, am Display erscheint 0000

HINWEIS: Die erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit festem 12Bit Code zu erkennen

Zum Löschen sämtlicher Funkfernsteuerungen das Menü RAD aufrufen, die Option ALL (im Intervall 001 bis 200) wählen, die Taste OK mindestens 5 Sekunden lang drücken, am Display erscheinen 4 Pünktchen zur Bestätigung des Vorgangs.

Beim Erstellen der endgültigen Tabelle sollte die Nummer der Speicherzelle (die während der Speicherung der Funkfernsteuerung angezeigt wird) dem Benutzernamen zugewiesen werden, um eine Funkfernsteuerung bei eventuellem Verlust gezielt entfernen zu können.

8.3 LRN: Anlernen des Torlauf mit der individuellen Programmierung, womit die Anfangspunkte der Abbremsung bei Öffnen sowie Schließen festgelegt werden können:

SCHILUSSORAN x3 Lrn APCH CLoS oPEn SLo CLoS oPEn CLoS 0000 End

• ausgehend von einem nicht vollständig geschlossenen Tor/Sperre die Taste UP drücken, bis am Display der Eintrag LRN erscheint, mit Taste OK die Programmierung aufrufen, am Display erscheint der Eintrag APCH
• die Taste AP/CH drücken und loslassen, das Tor/Sperre schließt und am Display erscheint CLOS
• nach dem Schließen startet das Tor/Sperre in Öffnungsrichtung und am Display erscheint OPEN
• die Taste AP/CH drücken und loslassen, um den Anfangspunkt der Abbremsung beim Öffnen festzulegen, am Display erscheint die Meldung SLO
• das Tor/Sperre setzt den Lauf mit abgebremster Geschwindigkeit bis zur vollständigen Öffnung fort, um dann wieder in Schließrichtung zu starten, am Display erscheint CLOS
• die Taste AP/CH drücken und loslassen, um den Anfangspunkt der Abbremsung beim Schließen festzulegen, am Display erscheint die Meldung SLO
• das Tor/Sperre setzt den Lauf mit abgebremster Geschwindigkeit bis zur vollständigen Schließung fort
• das Tor/Sperre öffnet und am Display erscheint die Meldung OPEN (Einstellung des Wegs für die Fußgänger-Öffnung)
• die Taste AP/CH drücken und loslassen, um den Weg für die Fußgänger-Öffnung festzulegen
• das Tor/Sperre schließt vollständig und am Display erscheint CLOS

RS02

- Das Tor/Sperre führt eine vollständige Öffnung und Schließung aus und am Display erscheinen 4 Pünktchen (Stromschwellen werden gelesen) - Nach dem Schließen erscheint am Display die Meldung END als Hinweis für die erfolgreiche Speicherung des Torlaufs.

8.4 PAR: Hiermit können alle Parameter des Steuergeräts geändert werden; die Taste UP bis zum Erscheinen des Eintrags PAR am Display drücken, mit Taste OK die Liste der Parameter aufrufen, am Display erscheint der Eintrag P 01 (Parameter Nummer 1), mit der Taste UP oder DOWN kann die Liste der Parameter gescrollt werden (siehe Parametertabelle).

Nummer Parameter	Beschreibung Einstellbare Werte		Standard-Wert	Geänderter Wert
P01 Aktiviert	das automatische Schließen ON/OFF ON
P02 Stellt die Zeit für automatisches Schließen ein		2-600 Sekunden 60 Sekunden
P03 Funktionsweise	Eingang AP/CH	1= während der Öffnung ist der Eingang AP/CH nicht aktiviert (Mehrfamilienhaus)2=AP/CH als sequenzieller Eingang (Öffnen, Stopp, Schließen, Stopp..)3=AP/CH als sequenzieller Eingang (Öffnen, Öffnen, Schließen..)	1
P04 Vorblinken	ON/OFF ON
P05	Schließen nach Freigabe der Lichtschranken	ON/OFF OFF
P06 An den	Eingang STPA angeschlossene Sicherheit	1=Lichtschranke als Sicherheit beim Öffnen(stoppt das Tor/Sperre bei Auslösung bis zur Freigabe, läuft dann in der gleichen Richtung weiter)2= Kontaktleiste mit Mikroschalter3= Resistive Kontaktleiste (mit Ausgleichswiderstand 8,2KOhm)4=Lichtschranke als interne Sicherheit (stoppt das Tor/Sperre bei Auslösung bis zur Freigabe, läuft dann in Öffnungsrichtung weiter)	1
P07 Funktionsweise	AUX-Ausgang 1=nicht aktiviert	2=blinkt bei Torbewegung3=blinkt bei Torbewegung und ist bei stehendem Tor/Sperre erleuchtet	2
P08 Aktiviert	die Steuerung der Lichtschranken	0= Steuerung nicht aktiviert, 1= Steuerung auf Eingang FOTO2= Steuerung auf Eingang STPA, 3= Steuerung auf Eingängen STPA und FOTO 0
P09 Bremsweg	beim Schließen 0-150cm 73cm
P10 Bremsweg	beim Öffnen 0-150cm 49 cm
P11	Öffnungsgeschwindigkeit	50-100%	100%
P12 Schließgeschwindigkeit		50-100%	100%
P13	Abbremsgeschwindigkeit beim Öffnen	20-75% - Mindestgeschwindigkeit 20%	50%
P14	Abbremsgeschwindigkeit beim Schließen	20-75% - Mindestgeschwindigkeit 20%	50%
P15 Motorkraft	Min. 1-10 max.	5
P16 Stärke der Bremsung bei Auslösung des Öffnungsanschlags		0-100= Sofortige Bremsung10= Sanfte Bremsung	5
P17 Stärke der Bremsung bei Auslösung des Schließanschlags		0-100= Sofortige Bremsung10= Sanfte Bremsung	5
P18 Separate Tasten		0= AP/CH steuert die vollständige Öffnung und Schließung des Tors/Sperren, PED steuert die teilweise Öffnung und Schließung des Tors/Sperren1= Eingang AP/CH, Steuerbefehl nur Öffnen und Eingang PED, Steuerbefehl nur Schließen2= Eingang AP/CH und die als CH1 gespeicherte Taste der Funkfernsteuerung, Steuerbefehl nur Öffnen, Eingang PED und die als CH2 gespeicherte Taste der Funkfernsteuerung, Steuerbefehl nur Schließen	0

RS02

Nummer Parameter	Beschreibung Einstellbare Werte St	Standardwert Geänderter Wert
P19 Betriebslogik des	Eingangs FOTO 1: die Beschaltung des	Eingangs FOTO kehrt die Bewegungsrichtung des Tors/Sperren beim Schließen um2: die Beschaltung des Eingangs FOTO stoppt die Torbewegung in Öffnungs- sowie Schließphase, bei Freischaltung wird die Öffnung fortgesetzt	1
P20 Wählt die Funktionsweise der zweiten Taste der Funkfernsteuerung		2CAN= aktiviert den Ausgang 2CHPEDO= steuert die Fußgänger-Öffnung	0
P21 Aktivierungszeit Ausgang Kanal 2 1-60 Sekunden 1 Sekunde
P22 Weg für Fußgänger-Öffnung 50-250 cm 148 cm
P23 Encoder 1- magnetischer Encoder, 2- optischer Encoder 1
P24	Beschleunigung beim Anlauf	1-5 (1=max. Beschleunigung 5= min. Beschleunigung)	3
P25	Verlangsamung beim Bremsen	1-8 (8= max. Verlangsamung 1= min. Verlangsamung)	7
P26 Betrieb mit Anschlag	OFF=kein Anschlag	OP= ÖffnungsanschlagCL= SchließanschlagOPCL= Öffnungs- und Schließanschlag	OFF
P27 Blinkleuchte auch bei Batteriebetrieb aktiviert		ON/OFF	OFF
P28 Batteriebetrieb		0: gleiche Funktion1: Tor/Sperre öffnet nach einem Steuerbefehl APCH und bleibt geöffnet2: Tor/Sperre öffnet und bleibt geöffnet	0
P29	Selbsthaltung, steuert mit AP/CH die Öffnung bei gehaltener Taste, PED steuert die Schließung bei gehaltener Taste	0: Funktion nicht aktiviert1: Funktion bei geöffneten Sicherheiten aktiviert (FOTO und STPA)2: Funktion mit Eingängen apch und ped aktiviert, hält den automatischen Betrieb bei Betätigung durch Funkfernsteuerung aufrecht	0
P30 -	-	-
P31	Wahl der Tor-Öffnungsrichtung	OFF: öffnet nach linksON: öffnet nach rechts	OFF

HINWEIS: Werden nach Einstellung des Torlaufs die Parameter 11-12-13-14 und 31 geändert, erscheint bei Bestätigung mit Taste ENTER am Display der Eintrag APCH, mit Taste APCH muss nun ein Steuerbefehl ausgelöst werden. Das Tor/Sperre führt eine vollständige Öffnungs- und Schließbewegung aus (hiermit speichert das Steuergerät die neuen Stromschwellen mit den geänderten Geschwindigkeiten)

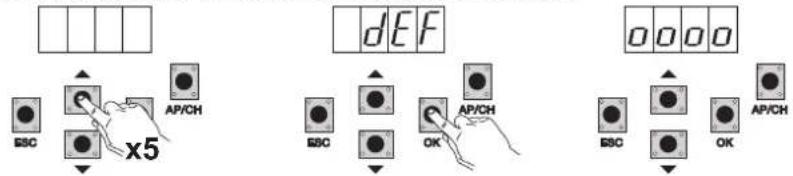

8.5 DEF: hiermit können die Werksparameter des Steuergeräts wiederhergestellt werden, mit Ausnahme der Parameter: 9-10-11-12-13-14-15-22-23-24-26-31 die Taste OK drücken und loslassen, am Display erscheinen 4 Pünktchen zur Bestätigung des Vorgangs.

HINWEIS: Zum Rücksetzen der Parameter auf Werkseinstellung: das Steuergerät durch mindestens 10 Sekunden langes Drücken der Taste ESC mit Strom versorgen.

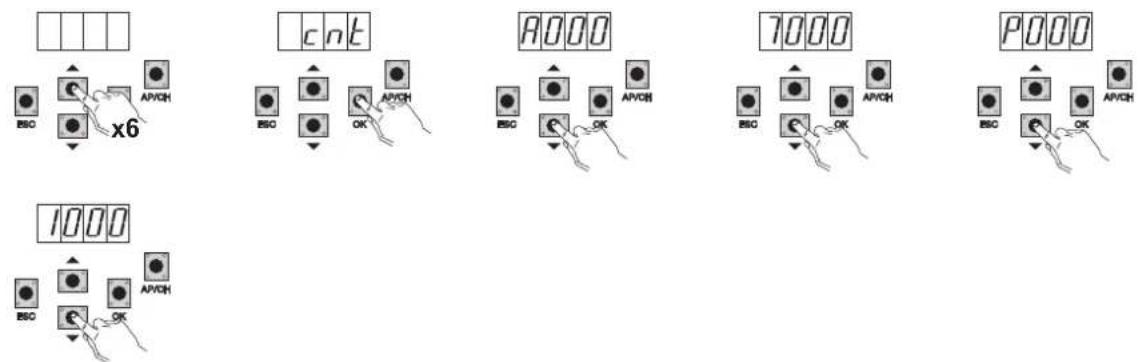

8.6 CNT: Hiermit kann die Anzahl der vom Getriebemotor ausgeführten Öffnungen angezeigt werden. Der erste Zähler A zeigt die Anzahl der Bewegungen als Absolutwert, der zweite Zähler P die nach dem Rücksetzen durch den Installateur durchgeführten Bewegungen. Im Nachhinein ein Beispiel:

cnt A000 7000 P000 1000 BSC OK APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVCH APVACH

Taste UP 6 Mal drücken, am Display erscheint CNT (Zähler)

Taste OK drücken, am Display erscheint der Buchstabe A (nicht rücksetzbarer Absolutzähler), die nachfolgende Zahl ist mit 10000 zu multiplizieren Taste DOWN drücken, am Display erscheint die Anzahl, die zum Erhalt der insgesamt vom Motor ausgeführten Öffnungen folgendermaßen addiert werden muss: Absolutanzahl =

(000*10000)+(7000)=7000

Taste OK drücken, am Display erscheint der Buchstabe P (rücksetzbarer Teilzähler), die nachfolgende Zahl ist mit 10000 zu multiplizieren Taste DOWN drücken, am Display erscheint die Anzahl, die zum Erhalt der Öffnungen nach Rücksetzen des Teilzählers folgendermaßen addiert werden muss: Teilanzahl = (000*10000)+(1000)= 1000, was darauf hinweist, dass nach 6000 Öffnungen ein Rücksetzen erfolgt ist. Zum Rücksetzen des Teilzählers die Taste OK mindestens 5 Sekunden lang drücken.

RS02

8.7 ERR: Anzeige der letzten 9 Störungen oder Fehler: bei stehendem Tor/Sperre kann die letzte Betriebsstörung angezeigt werden

Taste UP 7 Mal drücken, am Display erscheint Err (Störungs- oder Fehlerliste)

Taste OK drücken, am Display erscheint 1.F Xx, die erste Stelle gibt die fortlaufende Nummer des Fehlerverzeichnisses im Intervall 1 bis 9 an, wobei der größte Wert den neuesten Fehler und xx den Fehlertyp angibt, siehe Fehlertabelle:

Zum Löschen der Fehlerliste: das Menü ERR aufrufen und die Taste OK mindestens 5 Sekunden drücken.

Displaymeldung Beschreibung

no Kein in der Speicherstelle gespeicherter Alarm

F01 Problem am Ausgang für die Motorversorgung

F02 Hindernis bei der Öffnungsbewegung festgestellt

F03 Hindernis bei der Schließbewegung festgestellt

F04 Kontakt des Eingangs FOTO geöffnet

F05 Ereignis, das den Stopp des MoTors/Sperren verursacht hat

F06 Kontakt des Eingangs STPA geöffnet

F07 Externer Speicher beschädigt

F08 Encoder-Eingang nicht richtig gelesen oder keine Verbindung zwischen Steuergerät und Encoder

F09 Tritt bei Überschreiten des Timeout während der Programmierung ein

F10 Sicherung beschädigt oder durchgebrannt

F11 Zu hohe Stromaufnahme am Versorgungsausgang des MoTors/Sperren

F13 Verkabelungsfehler am Elektromotor, Drähte des ElektromoTors/Sperren vertauschen

8.8 - PASS: Sie können ein Passwort mit 3 Ebenen ermöglichen, mit Stufe 1 Kennwort erforderlich ist, um das Menü PAR, DEF eingeben und LRNE LRN, mit Level 2 Kennwort erforderlich ist, um das Menü RAD mit Level 3 eingeben, wird benötigt das Passwort in alle Menüpunkte (LRNE, LRN, DEF, RAD, CNT, PAR ERR) zu bekommen.

NB: Falls Sie Ihr Passwort vergessen haben Sie die Service-Center anrufen müssen

Beispiel für die Eingabe des Passwortes 4-3-2-1 auf der zweiten Ebene:

PASS 0 x4 SET PASS 0 x2 4 40 43 430 432 4320 4321 conF 0 x4 40 43 430 432 4320 4321 donE

Wenn Sie das Passwort eingeben, um Level 1-2 oder 3, wenn Sie den Menüpunkt wird für die Passwort-geschützt, geben Sie das Kennwort ein, und aufgefordert, bestätigen Sie mit OK, wenn Sie verlassen das Menü wird nach dem Passwort gefragt werden.

Wenn das Passwort falsch im Display zeigt NO.

9-Ablaufübersicht:

    subgraph "Einstellung des Torlaufs für Fußgänger-Öffnung"
        direction TB
        A --> B
        B --> C
        C --> D
        D --> E
        E --> F
        F --> G
        G --> H
        H --> I
        I --> J
        J --> AK
        AK --> AK
        AK --> AL
        AL --> AM
        AM --> AM
        AM --> AN
        AN --> AN
        AN --> AO
        AO --> AP
        AP --> AQ
        AQ --> AR
        AR --> AS
        AS --> AT
        AT --> AU
        AU --> AV
        AV --> AW
        AW --> AX

    subgraph "Einstellung des gesamten Torlaufs"
        direction TB
        B --> C
        C --> D
        D --> E
        E --> F
        F --> G
        G --> AH
        AH --> AI
        AI --> AJ
        AJ --> AK
        AK --> AK
        AK --> AL
        AL --> AM
        AL --> AN
        AN --> AO
        AO --> AP
        AP --> AQ
        AQ --> AR
        AR --> AS
        AS --> AW

    end

    subgraph "Sicherheit am Eingang STPA"
        direction TB
        B --> C
        C --> D
        D --> E
        E --> F
        F --> G
        G --> AH
        AH --> AI
        AI --> AJ
        AJ --> AK

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> D
        D --> E
        E --> F
        F --> AH
        AH --> AI

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> D
        D --> E
        E --> AF

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> D
        D --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> D

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TB
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> AE

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        direction TG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ele

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionTG
        B --> C
        C --> Ale

    subgraph "Schließen nach Durchgang durch Lichtschranke"
        directionT6,
2 - 600sec, 3 - Öffnen Schließen Öffnen, 4 - Mörfamilienhaus, 5 - Öffnen Stopp Schließen Öffnen, 6 - Öffnen Schließen Öffnen, 7 - Mörfamilienhaus, 8 - Öffnen Stopp Schließen Öffnen, 9 - Öffnen Schließen Öffnen, 10 - Mörfamilienhaus, 11 - Öffnen Stopp Schließen Öffnen, 12 - Mörfamilienhaus, 13 - Öffnen Schließen Öffnen, 14 - Mörfamilienhaus, 15 - Öffnen Stopp Schließen Öffnen, 16 - Öffnen Schließen Öffnen, 17 - Mörfamilienhaus, 18 - Öffnen Stopp Schließen Öffnen, 19 - Öffnen Schließen Öffnen, 20 - Mörfamilienhaus, 21 - Öffnen Stopp Schließen Öffnen, 22 - Mörfamilienhaus, 23 - Öffnen Stopp Schließen Öffnen, 24 - Mörfamilienhaus, 25 - Öffnen Stopp Schließen Öffnen, 26 - Mörfamilienhaus, 27 - Öffnen Stopp Schließen Öffnen, 28 - Mörfamilienhaus, 29 - Öffnen Stopp Schließen Öffnen, 30 - Mörfamilienhaus, 31 - Öffnen Stopp Schließen Öffnen, 32 - Mörfamilienhaus, 33 - Öffnen Stopp Schließen Öffnen, 34 - Mörfamilienhaus, 35 - Öffnen Stopp Schließen Öffnen, 36 - Mörfamilienhaus, 37 - Öffnen Stopp Schließen Öffnen, 38 - Mörfamilienhaus, 39 - Öffnen Stopp Schließen Öffnen, 40 - Mörfamilienhaus, 41 - Öffnen Stopp Schließen Öffnen, 42 - Mörfamilienhaus, 43 - Öffnen Stopp Schließen Öffnen, 44 - Mörfamilienhaus, 45 - Öffnen Stopp Schließen Öffnen, 46 - Mörfamilienhaus, 47 - Öffnen Stopp Schließen Öffnen, 48 - Mörfamilienhaus, 49 - Öffnen Stopp Schließen Öffnen, 50 - Mörfamilienhaus, 51 - Öffnen Stopp Schließen Öffnen, 52 - Mörfamilienhaus, 53 - Öffnen Stopp Schließen Öffnen, 54 - Mörfamilienhaus, 55 - Öffnen Stopp Schließen Öffnen, 56 - Mörfamilienhaus, 57 - Öffnen Stopp Schließen Öffnen, 58 - Mörfamilienhaus, 59 - Öffnen Stopp Schließen Öffnen, 60 - Mörfamilienhaus, 61 - Öffnen Stopp Schließen Öffnen, 62 - Mörfamilienhaus, 63 - Öffnen Stopp Schließen Öffnen, 64 - Mörfamilienhaus, 65 - Öffnen Stopp Schließen Öffnen, 66 - Mörfamilienhaus, 67 - Öffnen Stopp Schließen Öffnen, 68 - Mörfamilienhaus, 69 - Öffnen Stopp Schließen Öffnen, 70 - Mörfamilienhaus, 71 - Öffnen Stopp Schließen Öffnen, 72 - Mörfamilienhaus, 73 - Öffnen Stopp Schließen Öffnen, 74 - Mörfamilienhaus, 75 - Öffnen Stopp Schließen Öffnen, 76 - Mörfamilienhaus, 77 - Öffnen Stopp Schließen Öffnen, 78 - Mörfamilienhaus, 79 - Öffnen Stopp Schließen Öffnen, 80 - Mörfamilienhaus, 81 - Öffnen Stopp Schließen Öffnen, 82 - Mörfamilienhaus, 83 - Öffnen Stopp Schließen Öffnen, 84 - Mörfamilienhaus, 85 - Öffnen Stopp Schließen Öffnen, 86 - Mörfamilienhaus, 87 - Öffnen Stopp Schließen Öffnen, 88 - Mörfamilienhaus, 89 - Öffnen Stopp Schließen Öffnen, 90 - Mörfamilienhaus, 91 - Öffnen Stopp Schließen Öffnen, 92 - Mörfamilienhaus, 93 - Öffnen Stopp Schließen Öffnen, 94 - Mörfamilienhaus, 95 - Öffnen Stopp Schließen Öffnen, 96 - Mörfamilienhaus, 97 - Öffnen Stopp Schließen Öffnen, 98 - Mörfamilienhaus, 99 - Öffnen Stopp Schließen Öffnen, 100-ÖFFNENHauschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstruktur und umulegenden SpeichernungSSchungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungstehende und umulegenden Speichernungsschungsstruktur und umulegenden Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstrausschulbarkeit und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße und sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and sonstige Speichernitungsschungsstraße and last year's position in the final state of the Torlauf.
    2-Blinkt während der Bewegung und bei stehendem Tor/Sperre erloschen
    3-Blinkt während der Bewegung und bei geöffnetem Tor/Sperre erleuchtet --> OK2["OK"]
    P08 --> Lichtschrankentest
    Lichtschrankentest --> OK3["OK"]
    OK3 --> 0-Steuerung nicht aktiviert
    1-Steuerung auf Eingang FOTO
    2-Steuerung auf Eingang STPA
    3-Steuerung auf Eingang STPA und FOTO --> OK3["OK"]
    P09 --> Bremsweg Schließen
    Bremsweg Schließen --> OK4["OK"]
    OK4 --> 0+536cm
    OK4 --> OK4["OK"]
    P10 --> Bremsweg Öffnen
    Bremsweg Öffnen --> OK5["OK"]
    OK5 --> 0+536cm
    OK5 --> OK5["OK"]
    P11 --> Zyklusgeschwindigkeit beim Öffnen
    Zyklusgeschwindigkeit beim Schließen --> OK6["OK"]
    OK6 --> 50÷100%
    OK6 --> OK6["OK"]
    P12 --> Zyklusgeschwindigkeit beim Schließen
    Zyklusgeschwindigkeit beim Schließen --> OK7["OK"]
    OK7 --> 0+100%
    OK7 --> OK7["OK"]
    P13 --> Abbremsgeschwindigkeit beim Öffnen
    Abbremsgeschwindigkeit beim Schließen --> OK8["OK"]
    OK8 --> 20÷75%
    OK8 --> OK8["OK"]
    P14 --> Abbremsgeschwindigkeit beim Schließen
    Abbremsgeschwindigkeit beim Schließen --> OK9["OK"]
    OK9 --> 20÷75%
    OK9 --> OK9["OK"]
    P15 --> Motorkraft
    Motorkraft --> OK10["OK"]
    OK10 --> 1÷10(max)
    OK10 --> OK10["OK"]
    P16 --> Stärke der Bremsung beim Öffnen
    Stärke der Bremsung beim Schließen
    Stärke der Bremsung beim Schließen --> OK11["OK"]
    OK11 --> 0-Sofortige Bremsung
    OK11 --> Bis10-Sanfte Bremsung
    OK11 --> OK11["OK"]
    P17 --> Stärke der Bremsung beim Schließen
    Stärke der Bremsung beim Schließen --> OK12["OK"]
    OK12 --> 0-Sofortige Bremsung
    OK12 --> Bis10-Sanfte Bremsung
    OK12 --> OK12["OK"]
    P18 --> Separate Tasten
    Separate Tasten --> OK13["OK"]
    OK13 --> 0-APCH und APED und Funkfernsteuerungen = sequentiell
    0-APCH und APED und Funkfernsteuerungen = sequentiell
    1-APCH = nur Öffnung APED = nur Schließung Funkfernsteuerung = sequentiell
    2-APCH und CH1 Funkfernsteuerung = steuert nur die Öffnung / APED und CH2 = steuert nur die Schließung --> OK2["OK"]
    P19 --> Betriebslogik des Eingangs Foto
    Betriebslogik des Eingangs Foto --> OK2["OK"]
    OK2 --> 1-Lichts. Schließen
    OK2 --> 2-Kontaktleiste Öffnen
    OK2 --> OK2["OK"]
    P20 --> Wahl zweite Taste der Funkfernsteuerung (2CH)
    Wahl zweite Taste der Funkfernsteuerung (2CH) --> OK3["OK"]
    OK3 --> 2can - aktiviert den Ausgang 2CAN bedo - steuert die Fußgänger-Öffnung
    2can - aktiviert den Ausgang 2CAN bedo - steuert die Fußgänger-Öffnung --> OK3["OK"]
    P21 --> Aktivierungszeit Ausgang 2CH
    Aktivierungszeit Ausgang 2CH --> OK4["OK"]
    OK4 --> 0+60sec
    OK4 --> OK4["OK"]
    P22 --> Weg für Fußgänger-Öffnung
    Weg für Fußgänger-Öffnung --> OK5["OK"]
    OK5 --> 0bis250cm
    OK5 --> OK5["OK"]
    P23 --> Encoder
    Encoder --> OK6["OK"]
    OK6 --> Encoder1 - magnetischer Encoder2 - optischer Encoder
    Encoder2 - optischer Encoder --> OK6["OK"]
    P24 --> Beschleunigung
    Beschleunigung --> OK7["OK"]
    OK7 --> 1bis5
    OK7 --> Max.Beschleunigung
    Max.Beschleunigung --> 5-Min.Beschleunigung
    Max.Beschleunigung --> OK7["OK"]
    P25 --> Verlangsamung
    Verlangsamung --> OK8["OK"]
    OK8 --> 8bis1
    OK8 --> Max.Max.Verlangsamung
    Max.Max.Verlangsamung --> 8bis1

RS02

RS02

10 - Installation der Batterien

An den Stecker Battery Card den Ladekreis der Batterien anschließen und die Batterien damit verbinden. Bei reinem Batteriebetrieb ist die Geschwindigkeit des MoTors/Sperren um 15% geringer als die mit Netzversorgung. Die Anzahl der Bewegungen im Batteriebetrieb hängt von der Anzahl der installierten Lichtschranken sowie von der Torlänge ab.

11 - Störungen und abhilfen

Störung Ursache Abhilfe
Antrieb außer Betrieb	StromausfallSicherungen durchgebranntSteuer- und Sicherheitseingänge unwirksam	Schalter der Versorgungsleitung überprüfenSicherungen durch gleichwertige ersetzenDie DIAGNOSE-LEDs (STOP, STPA und FOTO müssen erleuchtet sein)
Funkfernsteuerungen können nicht gespeichert werden	Sicherheiten geöffnetBatterien der Funkfernsteuerung entladenFunkfernsteuerungen mit der ersten gespeicherten nicht kompatibelSpeicher ist gesättigt	Die DIAGNOSE-LEDs (STOP, STPA und FOTO müssen erleuchtet sein)Batterien austauschen.Die erste gespeicherte Funkfernsteuerung konfiguriert das Steuergerät dahingehend, entweder nur Funkfernsteuerungen mit Rollingcode oder mit Dip-Schaltern zu speichern.Mindestens eine Funkfernsteuerung löschen oder einen externen Empfänger hinzufügen (maximale Kapazität 200 Funkfernsteuerungen).
Funkfernsteuerung außer Betrieb Batterien der Funkfernsteuerung entladen Batterien austauschen
Kein Zugang zur Programmierung des Torlaufs	Sicherheiten geöffnet	Die DIAGNOSE-LEDs (STOP, STPA und FOTO müssen erleuchtet sein)
Der Antrieb startet, stoppt und kehrt die Bewegungsrichtung um	Beschleunigung beim Anlauf gering Den Wert von Parameter 24 verringern	der Encoder-Stecker muss angeschlossen sein(während der Torbewegung müssen die LEDs Enc a und Enc b erleuchtet sein)
Beim Abbremsen stoppt der Antrieb und kehrt die Bewegungsrichtung um	Zu niedrige Abbremsgeschwindigkeit Den Wert von Parameter 13 und 14) erhöhen oder zu schnelle Verlangsamung (Parameter 25)

12-Programmierbare parameter:

Übersichtstabelle der bei der Installation geänderten Parameter

RS02
Zuweisung Funkfernsteuerungen-Benutzername:

Speicher-nummer Benutzer		Speicher-nummer Benutzer		Speicher-nummer Benutzer		Speicher-nummer Benutzer
001 051	101 151
002 052	102 152
003 053	103 153
004 054	104 154
005 055	105 155
006 056	106 156
007 057	107 157
008 058	108 158
009 059	109 159
010 060	110 160
011 061	111 161
012 062	112 162
013 063	113 163
014 064	114 164
015 065	115 165
016 066	116 166
017 067	117 167
018 068	118 168
019 069	119 169
020 070	120 170
021 071	121 171
022 072	122 172
023 073	123 173
024 074	124 174
025 075	125 175
026 076	126 176
027 077	127 177
028 078	128 178
029 079	129 179
030 080	130 180
031 081	131 181
032 082	132 182
033 083	133 183
034 084	134 184
035 085	135 185
036 086	136 186
037 087	137 187
038 088	138 188
039 089	139 189
040 090	140 190
041 091	141 191
042 092	142 192
043 093	143 193
044 094	144 194
045 095	145 195
046 096	146 196
047 097	147 197
048 098	148 198
049 099	149 199
050 100	150 200

RS02

13 – INSTALLATION DER KARTE AN 12-V-SCHIEBETORAKTOREN MIT OPTISCHEM ENCODER

Anschluss des ElektromoTors/Sperren:

Klemmleiste Motorkabelfarbe
1 (APM1) Rot
2 (CHM1) Schwarz

Anschluss des Endanschlagsensors:

Klemmleiste Sensorkabelfarbe
17 (FCAP) Braun
18 (COM1) Blau
19 (FCCH) Schwarz

Anschluss des Encoders:

Klemmleiste Encoderkabelfarbe
SE	Weiß
-E Blau
+E Braun

Einstellung der Öffnungsrichtung:

Wie in Abschnitt 6 beschrieben, wird die Öffnungsrichtung durch den Parameter P31 geregelt:

P31 = OFF, Öffnung nach links (Standard)

ÄPERFURSA ← Parameter 31 auf OFF

P31 = ON, Öffnung nach rechts

ÖPERTURGAS Parameter 31 auf ON

EG-KONFORMITÄTSERKLÄRUNG

(Einbauerklärung unvollständiger Maschinen nach Anhang IIB der Richtlinie 2006/42/EG)

No:ZDT00434.00

Der Unterzeichnende, als Vertreter des Herstellers

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italien

erklärt hiermit, dass die Produkte

STEUERPLATINE - SERIE RS

Artikel RS01, RS02, RS03, RS04, RS05, RS06, RS07, RS08, RS12, RS13, RS14

den Bestimmungen der folgenden Gemeinschaftsrichtlinie(n) (einschließlich aller anwendbaren Veränderungen) entsprechen und dass alle folgenden Bezugsnormen und/oder technischen Spezifikationen angewandt wurden

EMV-Richtlinie 2004/108/EG: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

R&TTE-Richtlinie1999/5/EG: EN 301 489-3 (2002), EN 300 220-3 (2000)

Maschinenrichtlinie 2006/42/EG EN 60335-2-103 (2003) + A11 (2009),

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Er erklärt weiterhin, dass das Produkt erst dann in Betrieb genommen werden darf, wenn festgestellt wurde, dass die Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht.

Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Er verpflichtet sich, auf begründetes Verlangen einzelstaatlicher Stellen die gesamten zur Maschine gehörenden Begleitunterlagen des Produkts zu übermitteln.

Campodarsego, den 29.04.2013

Der Geschäftsführer

Hinweis: Der Inhalt dieser Erklärung entspricht der Aussage der letzten Überarbeitung der offiziellen Erklärung, die vor dem Druck dieses Handbuchs verfügbar war. Vorliegender Text wurde aus publizistischen Gründen angepasst. Eine Kopie der Originalausführung der Erklärung kann bei Elvox SpA angefordert werden.

RS02

Περιεχόμενα: Σελίδα
