Produkttyp	Gelenkantrieb für Flügeltore (SLAVE 24 V - Handbuch erwähnt auch Modell EKKO ART 200D)
Marke	Vimar / Elvox
Modell	ELVOX EAM6.N (Antrieb EKKO ART 200D)
Verwendung	Flügeltore bis zu 2 m Flügellänge
Maximales Flügelgewicht	200 kg
Maximales Drehmoment	150 Nm
Durchschnittliche Öffnungszeit	17 Sekunden
Stromversorgung	230 V~ 50 Hz
Motorleistung	72 W
Stromaufnahme	0,311 A
Schutzart	IP44
Betriebstemperatur	-30 °C bis +55 °C
Geräuschpegel	< 70 dB
Abmessungen (B x H x T)	Ca. 280 x 275 x 190 mm
Motorgewicht	7,5 kg
Empfohlene Zyklen pro Tag	60 Zyklen
Notentriegelung	Mit Schlüssel (180°) oder externem Tresor (Code EDP4)
Sicherheitsfunktionen	Einbruchsicherung, mechanische Endanschläge, Hinderniserkennung über Steuerung
Wartung	Scharniere alle 6 Monate schmieren; Aufprallkräfte gemäß EN12453 prüfen
Normen	Konform mit Richtlinien BT, EMV, R&TTE, Maschinenrichtlinie (2006/42/EG)

Häufig gestellte Fragen - ELVOX EAM6.N Vimar

Wie entriegelt man den Antrieb manuell bei Stromausfall?

Verwenden Sie den mitgelieferten Schlüssel: Stecken Sie ihn ein und drehen Sie ihn um 180° im Uhrzeigersinn (Abb. 2 der Anleitung). Sie können auch einen externen Tresor (Code EDP4) mit Stahlseil für eine Entriegelung von außen installieren.

Was ist die maximale Flügellänge für diesen Automaten?

Der Antrieb EKKO ART 200D ist für Flügel bis zu 2 Meter Länge ausgelegt.

Läuft der Motor nach Erreichen des Anschlags weiter?

Ja, der Antrieb hat keine elektrischen Endschalter; er verwendet mechanische Anschläge. Der Motor läuft noch einige Sekunden, bis der Timer oder der Stromdetektor der Steuerung eingreift.

Welche Sicherheitszubehörteile werden empfohlen?

Es wird dringend empfohlen, Lichtschranken (Code EFA1) in einer Höhe von max. 70 cm über dem Boden und alle 60-70 cm über die Torhöhe zu installieren, sowie einen Tastleisten (ZX01/EN) und eine Motorkrafteinstellung zur Begrenzung der Aufprallkraft (EN12453).

Wie stelle ich die mechanischen Endanschläge für Öffnung und Schließung ein?

Positionieren Sie den Schließanschlag (F) gegen den Mitnehmerhebel, wenn das Tor geschlossen ist, dann ziehen Sie die beiden Sechskantschrauben 6x20 (Inbusschlüssel Nr. 5) fest. Für die Öffnung platzieren Sie den Anschlag (G) an der gewünschten Position und blockieren ihn ebenso. Achtung: Die Einbruchsicherung (E) darf nicht bei jedem Schließen beansprucht werden.

Welche regelmäßige Wartung ist erforderlich?

Alle 6 Monate die Torscharniere schmieren und die Aufprallkräfte gemäß Norm EN12453 prüfen. Vor jedem Eingriff immer die Stromversorgung trennen.

Kann ich diesen Antrieb mit einem Tor verwenden, das eine integrierte Tür hat?

Nein, das Tor darf keine integrierte Tür haben. Falls doch, müssen Sie einen Sicherheitskontakt vorsehen, der die Motorisierung verhindert, wenn die Tür geöffnet ist (gemäß Norm EN12453 Punkt 5.4.1).

Welche Leistung und Stromversorgung wird benötigt?

Der Antrieb wird mit 230 V~ 50 Hz versorgt, hat eine Leistung von 72 W und eine Stromaufnahme von 0,311 A. Er muss durch einen allpoligen magnetothermischen Schalter (mindestens 3 mm Öffnung) vorgeschaltet geschützt werden.

Wie installiere ich den Antrieb korrekt an einem Tor?

Stellen Sie sicher, dass das Tor in gutem Zustand, starr und leichtgängig ist. Montieren Sie die Hebel gemäß Abbildung 5, schrauben Sie sie ganz ein und lösen Sie sie dann um eine halbe Umdrehung, um die Bewegung zu gewährleisten. Entriegeln Sie den Antrieb, befestigen Sie den Hebel mit Schraube M10 und Unterlegscheibe am Motor. Beachten Sie das Installationsschema (Abb. 6-8) für die Positionierung der Anschläge.

Was tun, wenn der Antrieb nach einem Stromausfall nicht mehr funktioniert?

Überprüfen Sie zuerst den vorgeschalteten magnetothermischen Schutzschalter. Wenn die Stromversorgung wiederhergestellt ist, sollte der Antrieb normal funktionieren. Bei anhaltender Blockierung verwenden Sie die manuelle Entriegelung (Schlüssel), um den Mechanismus zu lösen, und kontaktieren Sie einen professionellen Installateur.

BEDIENUNGSANLEITUNG ELVOX EAM6.N Vimar

Gelenk-Torantrieb SLAVE 24 V 2 m

WICHTIGE SICHERHEITS ANLEITUNGEN FÜR DIE INSTALLATIONEN - ACHTUNG -

FÜR DIE SICHERHEIT DER PERSONEN IST ES WICHTIG, DASS ALLE ANWEISUNGEN GENAU AUSGEFÜHRT WERDEN

ALLE INSTALLATIONSANLEITUNGEN BEFOLGEN

1° - Diese Betriebsanleitung dient ausschließlich dem Fachpersonal, welche die Konstruktionskriterien und die Sicherheits-Vorschriften gegen Unfälle für Tore, Türen und automatische Tore kennt (geltende Normen und Gesetze beachten und befolgen).
2° - Der Monteur muss dem Endkunde eine Betriebsanleitung in Übereinkunft der EN12635 überreichen.
3° - Vor der Installierung muss für die automatische Schließung und zur Sicherheitsgewährung der identifizierten kritischen Punkte, eine Risiko Analyse vorgenommen werden mit der entsprechenden Behebung der identifizierten, gefährlichen Punkte. (die Normen EN 12453/EN 12445 befolgend).
4° - Die Verkabelung der verschiedenen externen elektrischen Komponenten zum Operator (z.B. Fotozellen, Blinker etc.) muss nach EN 60204-1 ausgeführt werden, Änderungen davon nach Punkt 5.2.2 der EN 12453.
5° - Die eventuelle Montage einer Schalttafel für den manuellen Bewegungsbefehl muss so angebracht werden, dass der Benutzer sich nicht in einer Gefahrenzone befindet, und dass, das Risiko einer zufälligen nicht gewollten Aktivierung von Schaltern gering ist.
6° - Alle Steuerungselemente (Schalttafel, Fernbedienung etc.) gehören nicht in Reichweite von Kindern. Die Kommandos müssen min. 1,5 m ab Boden und außerhalb des Aktionsbereiches der mobilen Teile angebracht werden.
7° - Vor jeglichem Eingriff, sei es Installation, Regulation oder Wartung der Anlage, muss vorher die Stromzufuhr unterbrochen werden, den dafür bestimmten Magnetthermo-Schalter drücken, der am Eingang der Anlage installiert ist.

DIE FIRMA ELVOX ÜBERNIMMT KEINE VERANTWORTUNG für eventuelle Schäden, die entstehen können, wenn die Installierungsvorschriften die den gültigen Sicherheitsnormen entsprechen, nicht eingehalten werden.

INSTALLATIONSVORSCHRIFTEN BEACHTET WERDEN

1° - Wenn nicht bereits an der elektrischen Schaltzentrale vorgesehen, muss vor der Schaltzentrale ein thermomagnetischer Schalter installiert werden (omnipolar, mit einer minimalen Kontaktöffnung von 3 mm), der ein von den internationalen Normen anerkanntes Konformitätszeichen besitzt. Solch ein Geraet muss vor Vandalismus geschuetzt werden(z.B.mit einen Schluesselkatsten in einem Panzergehaeuse)
2° - ELVOX empfiehlt den Kabeltyp H05RN-F mit einem minimalen Querschnitt von 1,5mm² generell sollten die Normative IEC 364 und alle anderen geltenden Montagenormen des Bestimmungslandes eingehalten werden.
3°- Position des ersten paar Fotozellen: Der sollten nicht hoher als 70cm vom Boden sein, und sollte nicht mehr als 20 cm entfernt von der Achse des Tores sitzen (das gilt fuer Schiebe und Drehtore). In Übereinstimmung mit dem Punkt 7.2.1 der EN 12445 Norm, ihr korrektes Funktionieren muß einmal überprüft werden.
4°- In Einklang mit der Norm EN12453, ist es bei Toren notwendig eine komplette Sicherheitslieiste zu installieren, bei denen mehr als 400 N Kraft aufgewand werden muessen, um das Tor zum anhalten zu bringen (Maximum von 2,5m anwenden) - Die Fotozellen müssen in diesem Fall sein beantragen außen zwischen den columns und innerlich das ganzes Rennen des mobil Teils jede 60+70 cm für die ganze Höhe der Spalte des Gatters bis zu einem Maximum von 2,5 m - EN 12445 Punkt 7.3.2.1). Beispiel: Spalte Höhe 2,2 m => 6 Kopien von Fotozellen - 3 intern und 3 extern.

ANMERKUNG: Die Erdung der Anlage ist obligatorisch

Die in diesem Handbuch aufgeführten Daten sind ausschließlich empfohlene Werte. ELVOX behält sich das Recht vor, das Produkt zu jedem Zeitpunkt zu modifizieren. Die Anlage muss in Übereinstimmung mit den gültigen Normen und Gesetzen montiert werden.

Richtlinie 2002/96/EG (WEEE)

Das am Gerät angebrachte Symbol des durchgestrichenen Abfallkorbs bedeutet, dass das Produkt am Ende seiner Lebenszeit vom Hausmüll getrennt zu entsorgen ist, und einer Müllsammelstelle für Elektro- und Elektronik-Altgeräte zugeführt, oder bei Kauf eines neuen gleichartigen Geräts dem Händler zurückgegeben werden muss.

Der Benutzer ist dafür verantwortlich, dass das Gerät am Ende seiner Nutzungsdauer zu den entsprechenden Sammelstellen gebracht wird. Die korrekte getrennte Sammlung des Geräts für seine anschließende Zuführung zum Recycling, zur Behandlung und zur umweltgerechten Entsorgung trägt dazu bei, mögliche negative Auswirkungen auf die Umwelt und auf die Gesundheit zu vermeiden und begünstigt die Wiederverwertung der Werkstoffe des Produkts. Für genauere Informationen über die verfügbaren Sammelsysteme wenden Sie sich bitte an den örtlichen Müllsammeldienst oder an den Händler, bei dem Sie das Gerät gekauft haben.

Risiken, die mit den als gefährlich geltenden Stoffen verbunden sind (WEEE).

Bezugnehmend auf die WEEE – Richtlinie werden Stoffe, die schon lange in elektrischen und elektronischen Anlagen verwendet werden, für Personen und Umwelt als gefährlich betrachtet. Die getrennte Müllsammlung für das darauffolgende Geräte-Recycling und umweltfreundliche Entsorgung, tragen zur Vermeidung möglicher negativer Auswirkungen für die menschliche Gesundheit und für die Umwelt bei. Die getrennte Müllsammlung trägt zur Wiederverwertung der Stoffe, aus denen das Produkt besteht, bei.

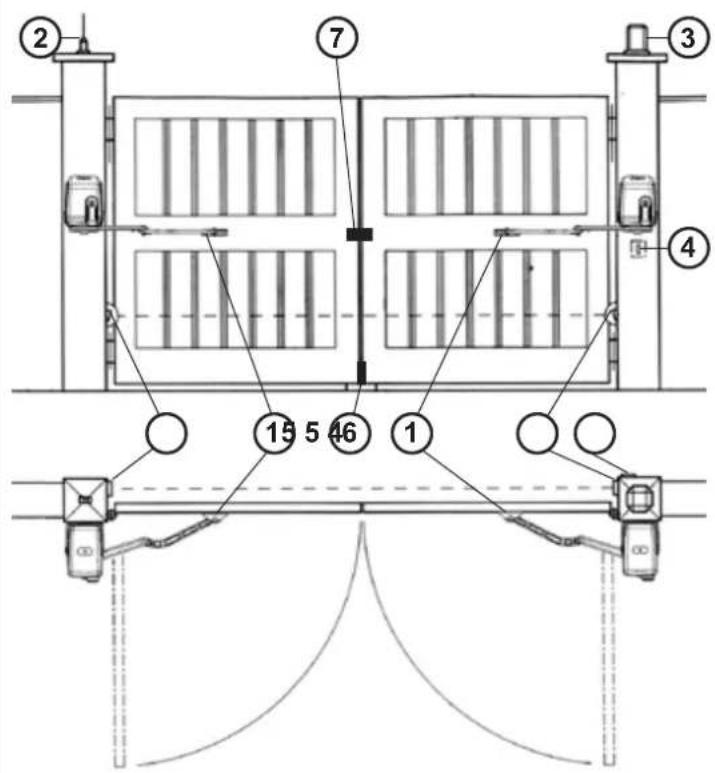

ANLAGEN LAY-OUT

1 - E-Torantrieb EKKO ART 200D
2 - Antenne
3 - Blinkleuchte
4 - Schlusselschalter
5 - Photozelle Toraussenseitig
6 - Sperriegel
7 - Elektroschloss

1

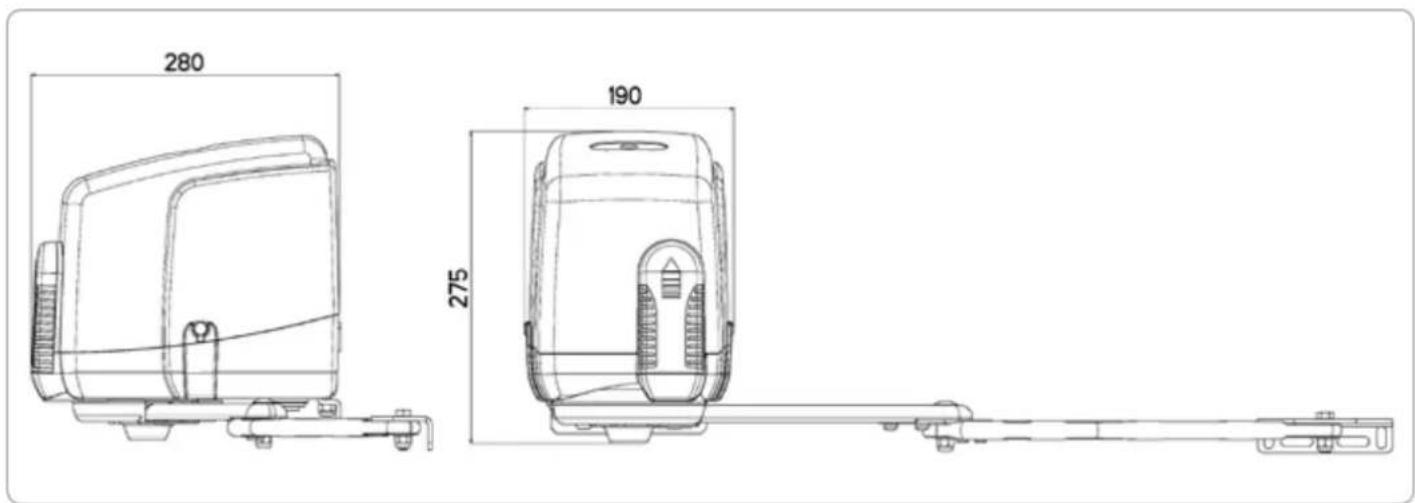

TECHNISCHE DATEN DES ANTRIEBES

EKKO ART 200D ist ein irreversibler Operator, der für das Bewegen von Flügeltoren von einer Länge bis zu 2 m eingesetzt wird (Fig. 1).

EKKO ART 200D ist so konzipiert worden, dass die Endläufe nicht elektrisch sondern mechanisch betrieben funktionieren.

Wenn die Schlagstelle erreicht ist, bleibt der Motor noch einige Sekunden beansprucht, und solange aktiv bis der Timer, oder der Stromsensor die Funktion der Steuerzentrale übernimmt.

TECHNISCHE EIGENSCHAFTEN	EKKO ART 200D
Max. Torflügelweite	m.	2
Max. Torgewicht	kg	200
Mittlere Öffnungszeit zirka	s.	17
Anlaufmoment maximal Schub	Nm	150
Stromspannung und frequenz	230 V~ 50 Hz
Motorleistung	W	72
Stromaufnahme	A	0,311
Zyklen rieten einem Tag	n°	60
Service		80 %
Garantierte nachfolgende Zyklen	n° 60 - 17 s
Motorgewicht	kg	7,5
Geräusch	db	<70
Volumen	m3	0,0184
Betriebstemperatur	°C -30 + +55 °C
Schutzart	IP	44

280 275 190

INSTALLATION EKKO ART 200D

PRÜFUNG VON DER MONTAGE

Das Flugeltor muß fest an der Angelpunkten der Träger fixiert sein, darf sich während der Bewegung nicht biegen und ohne Reibung bewegen.

Bevor EKKO ART 200D montiert wird ist es besser alle Hindernisse, die bei der Montage auftreten können festzustellen.

Bei einem Tor wie in Abbildung 1 müssen keine Veränderungen vorgenommen werden.

Es ist erforderlich, die Charakteristiken des Tors an die geltenden Normen und Gesetze anzupassen. Das Tor kann nur automatisch Angeschlossen werden, wenn es in einem einwandfreien Zustand ist und der EN12604 entspricht.

• Das Tor welches keine Gehfluegelfunktion hat, in diesem Fall ist es erforderlich das Tor mit der norm EN12453 in Einklang zu bringen (z.B. das in Bewegung setzen des Motors per Handsender, wenn der Gehfluegel geöffnet ist. Das zu verhindern koennen sie einen Endschalter anschliessen der beim oeffnen des Gehfluegel andere automatischen funktionen ausser Kraft setzt).
• Darauf achten, dass sich keine Einklemmstellen ergeben (z.B. zwischen geöffnetem Tor und seitlicher Mauer).

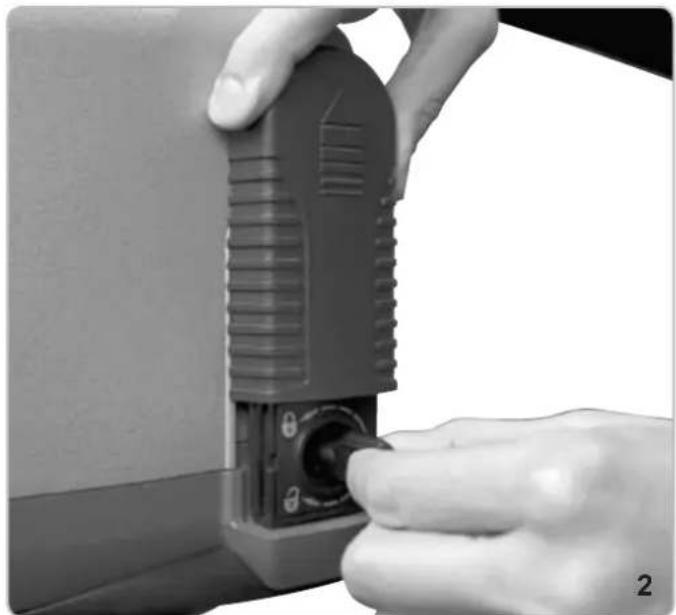

NOTFALL ENTBLOCKUNG MIT SCHLÜSSEL

Im Falle von Stromausfall kann man das Tor manuell mit dem dafür zuständigen Schlüssel bewegen, indem man Den Schlüssel 180° im Uhrzeigersinn dreht (Fig. 2).

NOTFALL ENTBLOCKUNG MIT AUSSEN SICHERHEITSSCHRANK

Im Falle von Stromausfall, um das Tor manuell zu bewegen genügt es, das schutzverhüllte Stahlkabel (A) auf der einen Seite mit dem Hebel für die Entblockung des Operators (B) zu verbinden und auf der anderen Seite an den Außen-Sicherheitsschrank mit Entblocker (C) Kode EDP4 anzuschließen (Fig. 3).

ACHTUNG

N.B.: Für Tore mit zwei Flügeln ist es ratsam, für eine effiziente durch Elektroschloss ausgelöste Schließung, einen mechanischen Sperrriegel (Kode ZD26). einzusetzen. Dieses Zubehör wird üblicherweise unten am Torflügel montiert, und zwar an jenem der zuerst schließt. Im Schließgang erreicht nun der zweite Torflügel den Sperrriegel und blockiert den ersten Torflügel am Boden. Der zweite Torflügel hingegen bleibt am ersten geblockt, dank Elektroschloss, das üblich auf halber Torhöhe montiert wird.

Komponenten zur Installation nach der Norm EN1253

STEUERUNGSSYSTEMFachpersonen Fach	ANWENDUNG DER SCHLIESSUNG
	personen Grenzlose(außer einem öffentlichen Platz*)	(öffentlicher Platz)
Anwendungmit Totmannschaltung	A B nicht möglich
mit sichtbaren (z.B. Sensor) C oder E	C oder E		C und D, oder E
mit nicht sichtbaren Impulsen (Fernsender)	C oder E	C und D, oder E	C und D, oder E
automatisch	C und D, oder E	C und D, oder E	C und D, oder E

* ein Musterbeispiel dafür sind jene Türe, die keine Zufahrt zu einem öffentlichen Weg haben

A: Betriebstaste mit Totmannschaltung (das heißt, aktivieren sie eine Funktion solange man sie gedrückt hält)

B: Schlüsselselektor mit Totmannschaltung, wie Code EDS1

C: Justierbare Kraft des Motors

D: Kontaktleiste ZX01/EN und /oder andere Sicherheitseinrichtungen muessen mit den Norm EN12453 uebereinstimmen (Anhang A).

E: Photozelle, wie Code EFA1 (Jede 60÷70 cm für die ganze Höhe der Spalte des Gatters bis zu einem Maximum von 2,5m anwenden - EN 12445 Punkt 7.3.2.1)

MOTOR HALTERUNG FIXIERUNG AN SÄULE (D)

Während der Installation des EKKO ART 200D ist es nötig, dass gewisse Maßnahmen eingehalten werden, damit die Torflügelbewegung korrekt ausgeführt wird (siehe dazu Fig. 6-8).

X D 13 4

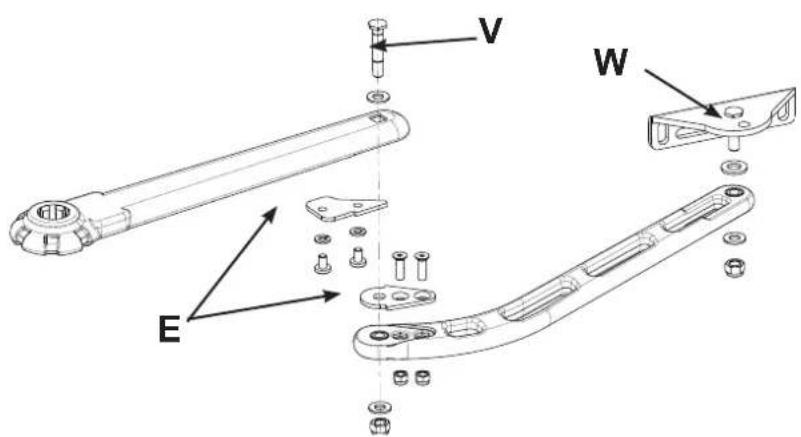

HEBEL-MONTAGE DER ZUGSVORRICHTUNG MIT EINDRINGSCHUTZ BLOCKSYSTEM (E)

Die Hebel-Montage gemäß Figur 5 ausführen.

Achtung: Die Schrauben V und W ganz anziehen, danach für beide eine halbe Drehung entgegengesetzt ausführen, damit eine korrekte Bewegung der Hebel garantiert wird. Ist der Hebel montiert, den Operator entblocken und mit der Schraube M10 und der Unterlegscheibe am Motor befestigen.

Das Eindringschutz Blocksystem (E) verhindert die Hebelbewegung, wenn das Tor geschlossen ist und der Motor nicht läuft.

V W E

5

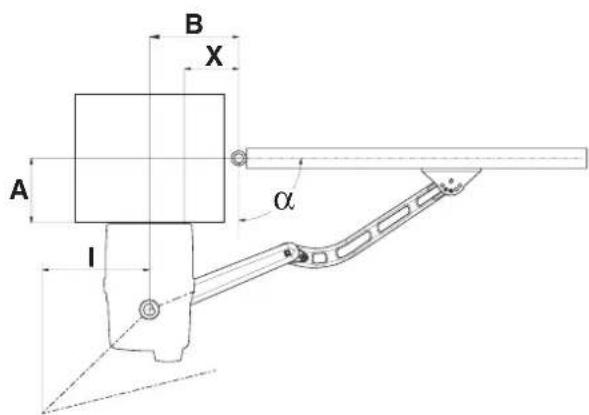

FIXIERUNG HEBEL HALTERUNG MIT DEM EINDRINGSCHUTZ BLOCKSYSTEM (E - FIG. 5)

Den Motor enthemmen.

Den Hebel bis zur Anti-Intrusion Anhaltung (E) geradebiegen, etwas die Hebel biegen so dass der Hebel (E) in Schließung nicht belasten und gebrochen wird.

^	A max	A max^*	X	B	I	T sec
90 140 190	60 130	300				20
90 200 200	70 140	270				19
90 205 205	80 150	230				18
90 225 225	90 160	135				16
90 -	240 110	180 0				15
95 0	0	70 140	284			18
100 0	0 90 1	60 302				19
105 0	0 110	180 315				19
110 0	0 155	225 322				19

6
A max* - Falls nur eine Feststellvorrichtung wird benutzt auch beim Abschliessen (Abb. 8).

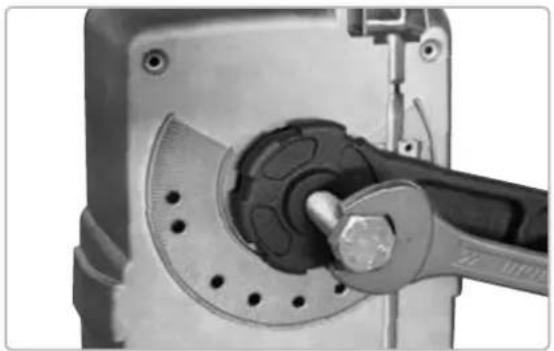

NB: In der Fall, den Hebel zu ersetzen, benutzen Sie eine M14X20min Schraube, den alten Hebel vom Antriebsschaft aus dem EKKO ART 200D auszuziehen. Es ist genügend, es zum Hebel zu schrauben, um es zu benutzen, als eine Abziehvorrichtung.

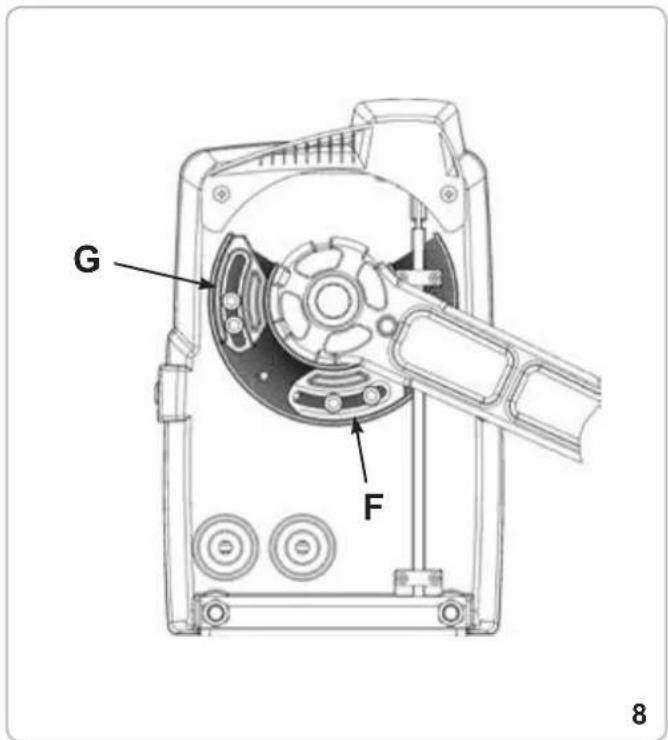

REGULIERUNG MECHANISCHER ENDLÄUFE

Für die Positionierung der Feststeller, diese nach Schema ausführen (Fig. 8).

Um die gewünschte Schließung bei total geschlossenem Tor zu erhalten, muss der Feststeller (F) gegen den Zug-Hebel geschoben werden, dann wird dieser mit den zwei mitgelieferten Versenk-Sechskant Schrauben Inox 6x20 mit einem Inbusschlüssel Nr. 5 festgeschraubt und blockiert.

ACHTUNG: Immer zwei Schrauben für einen Feststeller benutzen.

Um die gewünschte Öffnung zu erhalten, genügt es den Feststeller (G) zu verschieben, diesen so blockieren wie Feststeller (F).

ACHTUNG: Der Zug-Hebel des Tors ist mit einem Block-System ausgerüstet (E) (Fig. 5), dieses System wird sich nur bei forciertem Eindringen aktionieren. Wenn der Feststeller nicht korrekt reguliert wird, wird dieses System jedes mal eingreifen, wenn das Tor geschlossen wird, mit der Folge von Verschleiß und Beschädigung in kurzer Zeit.

WARTUNG

Soll nur von fachlich kompetentem Personal nach Stromabnahme ausgeführt werden.

Alle 6 Monate die Torangeln schmieren und die Aufschlagkraft des Tores überprüfen (EN12453).

G F 8

OPTIONEN - Für die Anschlüsse und die technischen Daten der Zubehöre verweisen wir auf die entsprechenden Betriebsanleitungen.

LANGER HEBEL

LANGER HEBEL für Tore mit 50 Zentimeters Entfernung von der Saule Kante Kode EAX2

SICHERHEITSSCHRANK FLAT

Behälter als Sicherheit, zur Verhinderung zum Zugang und Benutzbarkeit der Steuerbedienungsanordnung. Wird in Serie geliefert, komplett mit Schalttasten (auf-unter) (öffne-schließe und für die Entblockung. Aus Aluminium Druckguss - IP54 Kode EDP4

EG-KONFORMITÄTSERKLÄRUNG

(Einbauerklärung unvollständiger Maschinen nach Anhang IIB Richtlinie 2006/42/EG)

Nr. : ZDT00447.00

Der Unterzeichnende, als Vertreter des Herstellers

Elvox SpA

Via Pontarola, 14/a

35011 Campodarsego (PD) Italy

den Bestimmungen der folgenden Gemeinschaftsrichtlinie(n) (einschließlich aller anwendbaren Veränderungen) entsprechen und dass alle folgenden Bezugsnormen und/oder technischen Spezifikationen angewandt wurden:

Niederspannungsrichtlinie 2006/95/CE: EN 60335-2-103 (2003) + A11 (2009)

EMV-Richtlinie 2004/108/CE: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

R&TTE-Richtlinie 1999/5/CE: EN 301 489-3 (2002), EN 300 220-3 (2000)

Maschinenrichtlinie 2006/42/CE EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Er erklärt weiterhin, dass das Produkt erst dann in Betrieb genommen werden darf, wenn festgestellt wurde, dass die Endmaschine, in die die unvollständige Maschine eingebaut werden soll, den Bestimmungen der Richtlinie 2006/42/EG entspricht.

Er erklärt, dass die zur Maschine gehörende technische Dokumentation von Elvox SpA entsprechend Anhang VII Teil B Richtlinie 2006/42/EG erstellt wurde und folgenden grundlegenden Sicherheitsanforderungen entspricht: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Er verpflichtet sich, auf begründetes Verlangen einzelstaatlicher Stellen die gesamten zur Maschine gehörenden Begleitunterlagen des Produkts zu übermitteln.

Campodarsego, 06/05/2013

Der Geschäftsführer

Hinweis: Der Inhalt dieser Erklärung entspricht der Aussage der letzten Überarbeitung der offiziellen Erklärung, die vor dem Druck dieses Handbuchs verfügbar war. Vorliegender Text wurde aus publizistischen Gründen angepasst. Eine Kopie der Originalausführung der Erklärung kann bei Elvox SpA angefordert werden.
