MANUALE UTENTE ELVOX RA98 Vimar

- Leggere attentamente le av ver ten ze contenute nel pre sen te do cu men to in quanto for ni sco no importanti indicazioni ri guar dan ti la sicurezza di in stal la- zio ne, d’uso e di ma nu ten zio ne.

Dopo aver tolto l’imballaggio assicurarsi dell’integrità del l’ap pa rec chio. Gli ele men ti dell’imballaggio non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo. L’esecuzione dell’impianto deve essere ri spon den te alle nor me CEI vigenti. - Questo ap pa rec chio dovrà essere de sti na to solo all’uso per il quale è stato espres sa men te concepito. Ogni altro uso è da con si de rar si im pro prio e quindi pericoloso. Il costruttore non può essere con si de ra to re spon sa bi le per even tua li danni derivanti da usi impropri, erronei ed ir ra gio ne vo li. - Prima di ef fet tua re qual si a si operazione di pu li zia o di ma nu ten zio ne, disinserire l’apparecchio dalla rete di ali men ta zio ne elettrica, spe gnen do l’inter- ruttore del l’im pian to. - In caso di guasto e/o di cattivo fun zio na men to del l’ap pa rec chio, togliere l’ali men ta zio ne me dian te l’interruttore e non ma no met ter lo. Per l’even tua le ri pa ra zio ne ri vol ger si so la men te ad un centro di assistenza tecnica autorizzato dal costruttore. Il mancato ri spet to di quanto so pra può com pro met te re la si cu rez za del l’ap pa rec chio. - Tutti gli apparecchi costituenti l’impianto devono essere de sti na ti esclu si va men te all’uso per cui sono stati con ce pi ti. - Questo do cu men to dovrà sem pre ri ma ne re allegato alla do cu men ta zio ne dell’impianto. Direttiva 2002/96/CE (WEEE, RAEE). Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente. L’utente è responsabile del conferimento dell’apparecchio a fine vita alle appropriate strutture di raccolta. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l’acquisto. Rischi legati alle sostanze considerate pericolose (WEEE). Secondo la nuova Direttiva WEEE sostanze che da tempo sono utilizzate comunemente su apparecchi elettrici ed elettronici sono considerate sostanze pericolose per le persone e l’ambiente. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Il prodotto è conforme alla direttiva europea 2004/108/CE e successive.1 RS02

Centrale per il comando di motoriduttori scorrevoli e barriere stradali a 12 Vdc con potenza nominale di 50 W, prevista con ingressi per finecorsa, encoder (usato per la rilevazione ostacolo e il controllo di velocità) ricevitore integrato e display per la programmazione La centrale permette: - di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura - dotata di sistema di riconoscimento ostacolo - LED per la diagnostica ingressi - memoria dati memorizzati estraibile - ricevitore integrato con capacità di 200 radiocomandi (a codifica fissa o a rolling-code) - controllo di corrente per la protezione del motore elettrico - storico delle ultime 9 avarie o errori.

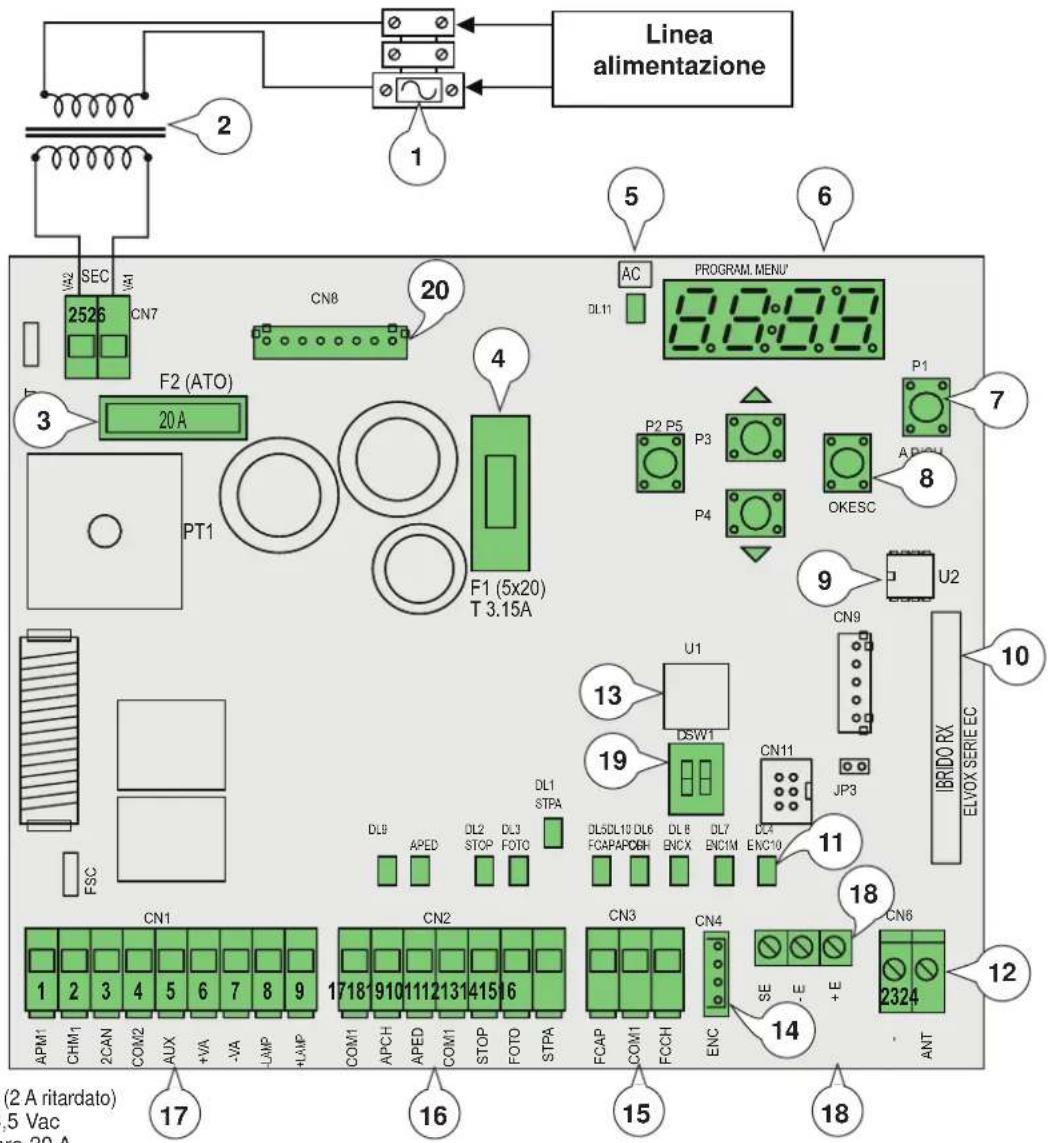

2- Descrizione della centrale

1- Fusibile primario trasformatore (2 A ritardato)

2- Trasformatore 230 Vac – 13,5 Vac

3- Fusibile protezione del motore 20 A

4- Fusibile protezione accessori 3,15 A

5- LED presenza alimentazione da rete

7- Pulsante di comando AP/CH

8- Pulsanti per programmazione e scorrimento menù

12- Morsetto per collegamento antenna

14- Connettore encoder magnetico

15- Morsetto estraibile per il collegamento dei finecorsa

16- Morsetto estraibile per il collegamento degli ingressi di comando e sicurezze, centrale fornita con ingressi normalmente chiusi ponticellati.

17- Morsetto estraibile per il collegamento dell’uscita motore, lampeggiante e alimentazione accessori

18- Connettore encoder ottico

19- Dip selezione scorrevole/barriera

20- Connettore scheda carica batteria di emergenza

Linea alimentazione Fig. 12 RS02

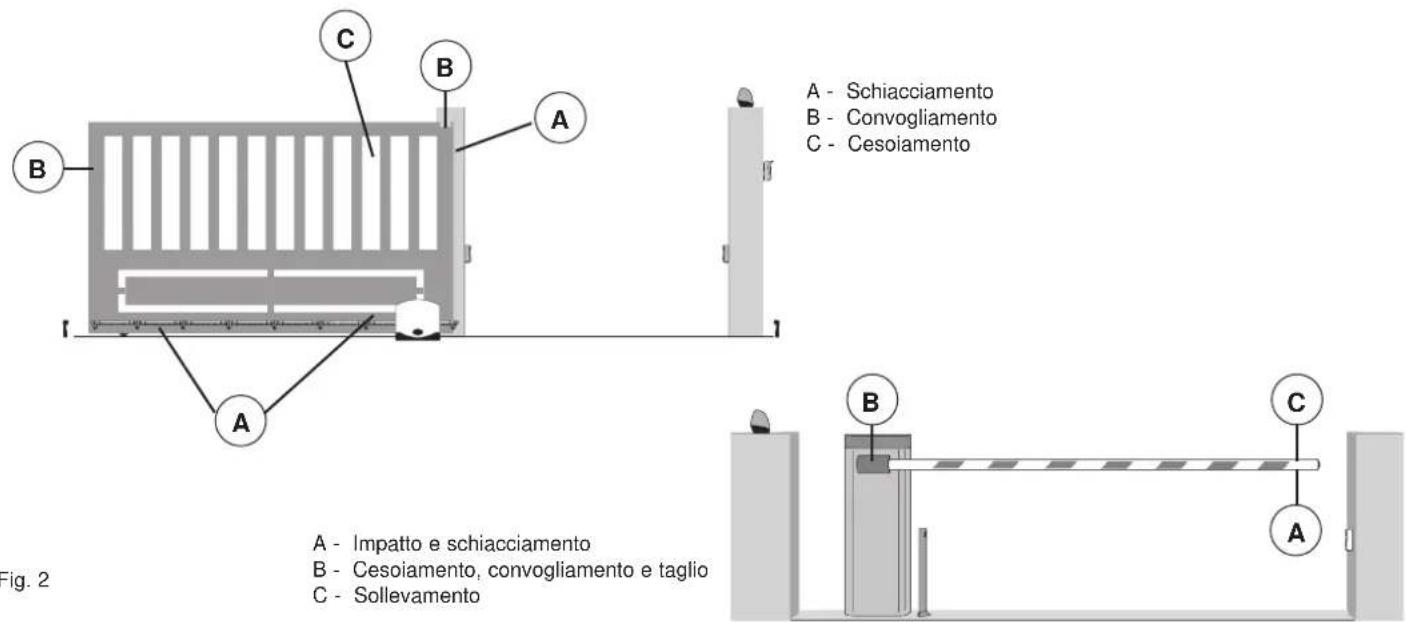

3- Valutazione dei rischi

Prima di iniziare l’installazione dell’automatismo è necessario valutare tutti i possibili punti di pericolo presenti durante la movimentazione del cancello/ barriera, in Fig. 2 vengono evidenziati alcuni dei punti di pericolo del cancello/barriera. Prima di iniziare l’installazione è necessario controllare la scorrevolezza del cancello/barriera, la presenza dei fermi meccanici, la loro tenuta e controllare il sistema di sostegno del cancello/barriera.

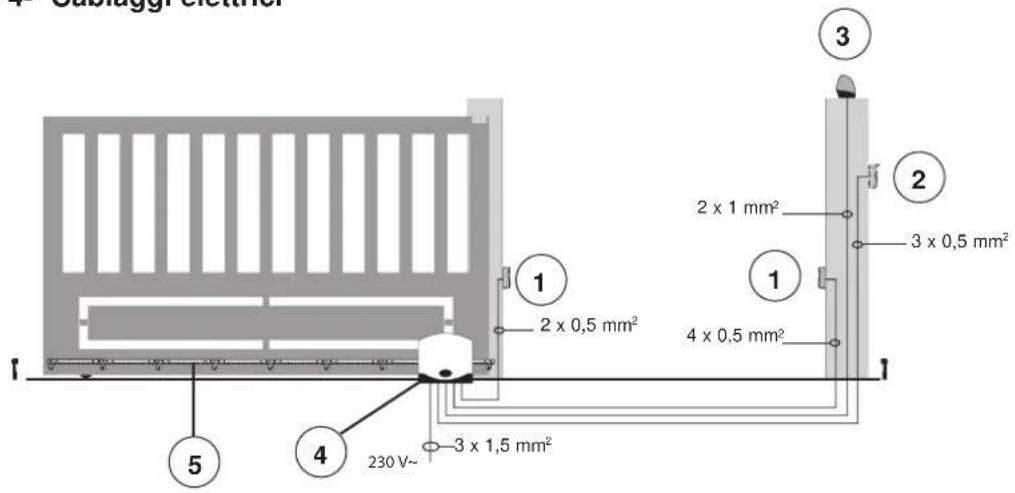

4- Cablaggi elettrici

A - SchiacciamentoB - ConvogliamentoC - Cesoiamento

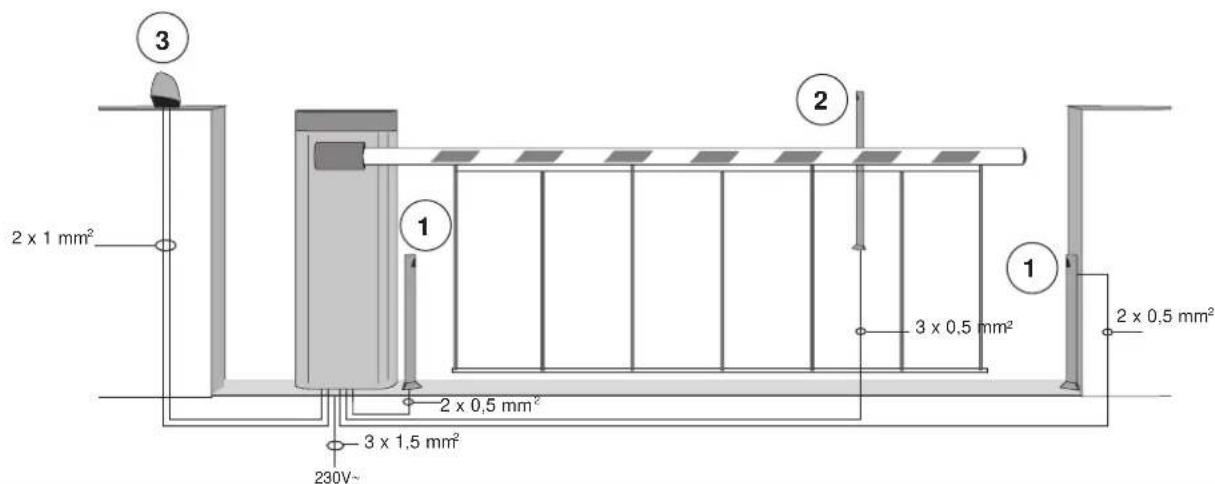

1 - Fotocellule2 - Selettore3 - Lampeggiante4 - Motoriduttore5 - Cremagliera

Fig. 2Fig. 3A - Impatto e schiacciamentoB - Cesoiamento, convogliamento e taglioC - Sollevamento

Predisposizione impianto 4.1- Cablaggio linea alimentazione All’interno del vano trasformatore è presente un morsetto con fusibile di protezione da 2 AT, collegare la fase nel polo corrispondente al fusibile. 4.2- Cablaggio lampeggiante, luce di cortesia e spia di segnalazione movimento cancello/barriera Morsetti Descrizione Funzione1-2 Uscita motore Uscita per il comando del motore elettrico a 12 Vdc potenza nominale 50 W(morsetto numero 1 bianco, morsetto numero 2 marrone) 3-4 Luce di cortesia o secondo canale radio Uscita a 12 Vdc massimo carico 65mA, può essere programmata come uscita temporizzata (60 secondi) o uscita secondo canale radio (3 = GND / 4 = +12 Vdc). 4-5 Uscita spia di segnalazione Uscita a 12 Vdc massimo carico 65mA, lampeggia lentamente durante l’apertura, acceso a cancello/barriera fermo aperto, lampeggio veloce durante la chiusura e spento a cancello/bar-riera chiuso ( 4= +12 Vdc / 5= GND). 6-7 Uscita alimentazione accessori Uscita a 12 V dc massimo 300 mA per alimentazione delle fotocellule e accessori (6 = +12 Vdc, 7= GND) 8-9 Uscita per lampeggiante Uscita a 12 V dc massimo carico 15 W per lampeggiante (8 = GND, 9 = + 12 Vdc). Fusibile 2 A L 250 V (Rete: 230 V, 240 V)Fusibile 4 A L 250 V (Rete: 110 V, 117 V, 125 V)Rete Trasformatore12 Vdc 15 W max12 V dc 65 mA maxLuce di cortesia o secondo canale radio12 V dc 65 mA maxspia segnalazione movi-mento cancello/barrieraUscita alimentazioneaccessori 12 Vdc 300mA

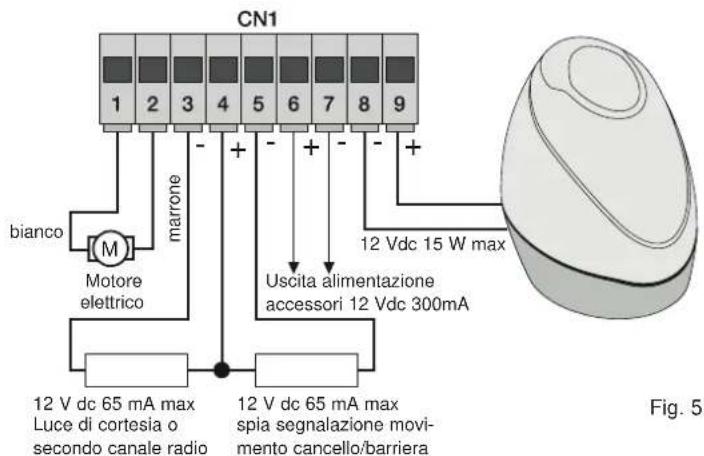

MotoreelettricoFig. 4Fig. 5biancomarrone N.B.: non modificare il cablaggio dell’uscita motore (morsetto 1 e 2) il parametro numero 31 seleziona la direzione di apertura Tabella descrizione ingressi: la centrale viene fornita con gli ingressi normalmente chiusi ponticellati (STOP, FOTO e STPA) togliere il ponte dall’ingresso che si intende utilizzare. Numero morsetto Descrizione Tipo ingresso 10-13-18 Comune ingressi di comando (GND permanente) -

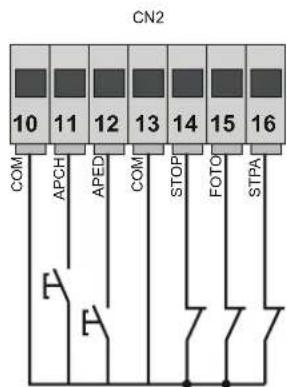

Ingresso di comando sequenziale, per il comando della corsa completa del cancello/barrieraNormalmente aperto Ingresso di comando sequenziale, per il comando della corsa pedonale del cancelloNormalmente aperto 14 Ingresso per arresto del cancello/barriera Normalmente chiuso

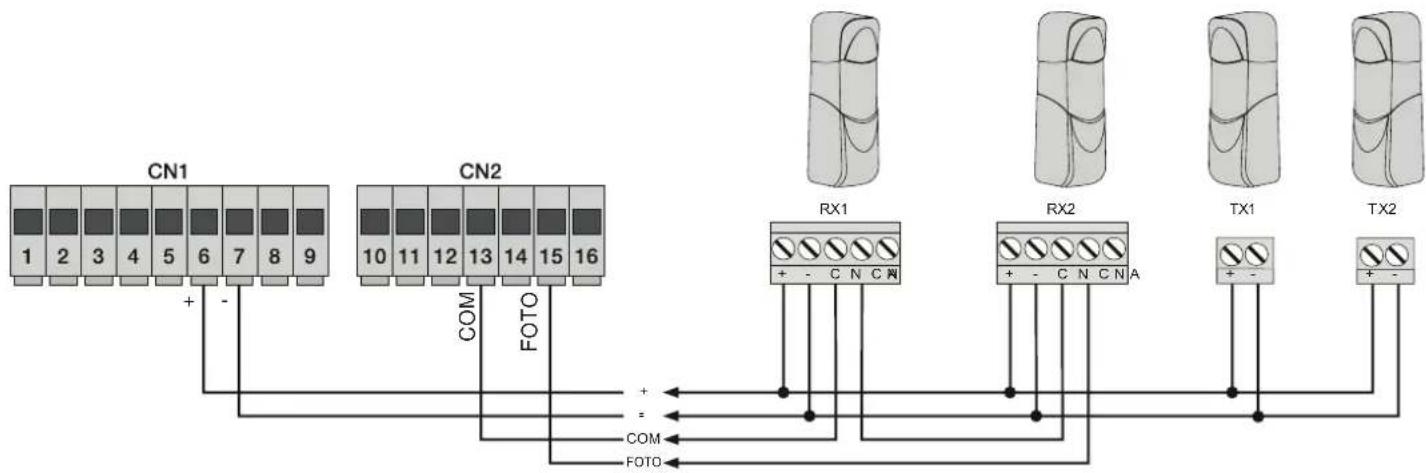

Ingresso fotocellula, attivo durante la chiusura del cancello/barrieraNormalmente chiuso Ingresso bordi o fotocellula interna, attivo durante la chiu-sura e l’apertura del cancello/barrieraConfigurabile : normalmente chiuso o bilanciato a 8,2 K ohm Ingresso finecorsa di apertura con parametro 31 in OFFIngresso finecorsa di chiusura con parametro 31 in ONNormalmente chiuso Ingresso finecorsa di chiusura con parametro 31 in OFFIngresso finecorsa di apertura con parametro 31 in ONNormalmente chiuso

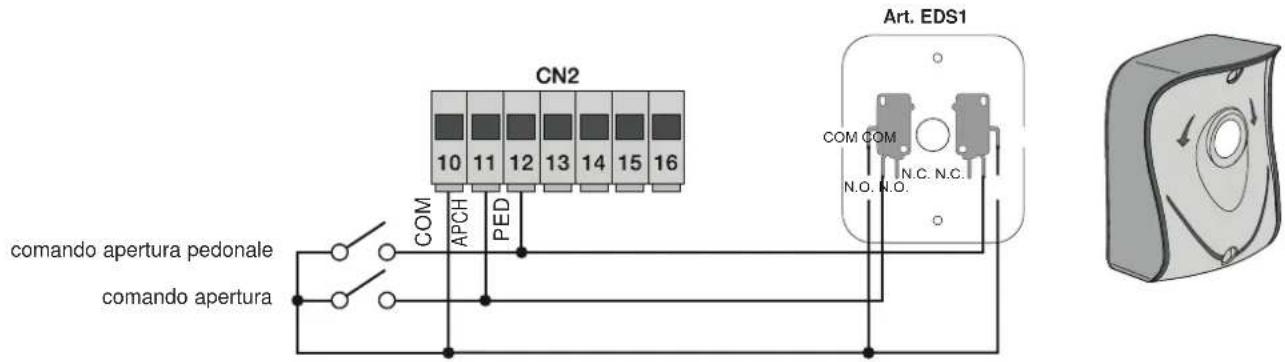

FOTO COM COMN.O. N.O.N.C. N.C. 4.3- Collegamento pulsanti di comando e selettore a chiave Contatti normalmente aperti (i LED rossi AP/CH o APED si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo): 4.4- Collegamento fotocellule Contatto normalmente chiuso (a fotocellule non impegnate il LED FOTO deve essere acceso), se non utilizzato fare un ponticello tra COM. e FOTO, è necessario rispettare la polarità per l’alimentazione delle fotocellule: Fig. 6 Fig. 7 Art. EDS1 PED APCH COM COM

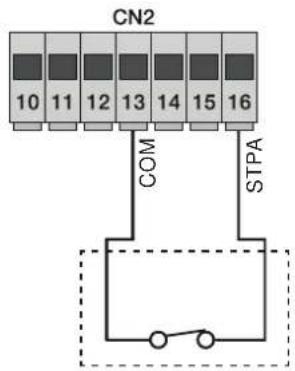

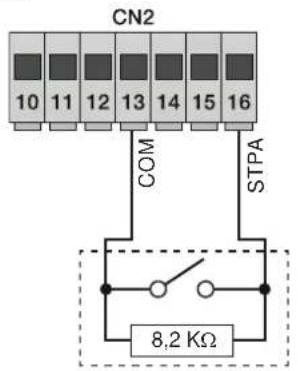

4.5- Collegamento bordo sensibile o fotocellula interna Con bordo o fotocellula non impegnato il LED STPA deve essere acceso vedi parametro 6. Se non utilizzato fare un ponticello tra COM e STPA. Nel caso sia collegato un bordo sensibile il parametro 6 deve essere settato a 2 e collegando un bordo sensibile resistivo portare il parametro 6 a 3 (l'intervallo del bordo durante l'apertura fa invertire il movimento del cancello/barriera per circa 10 cm mentre durante la chiusura comanda l'aperture totale)

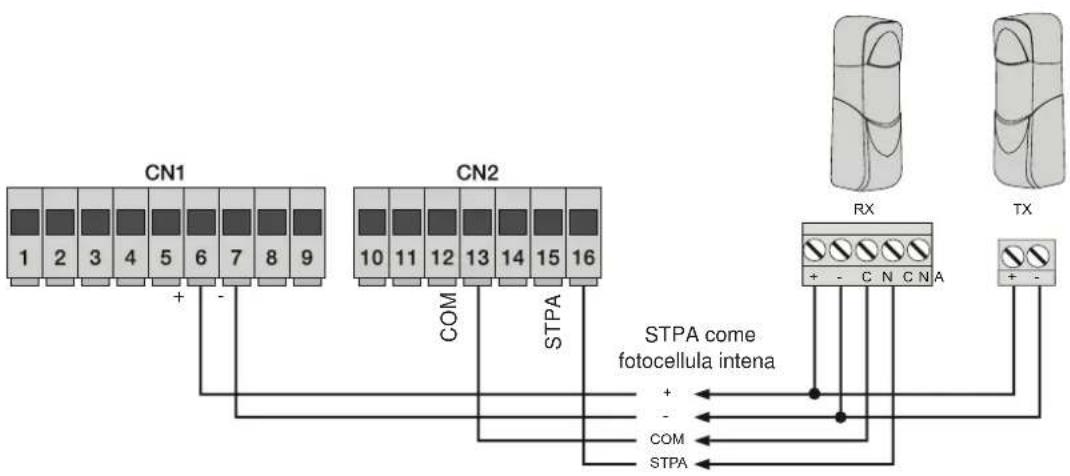

4.6 Collegamento fotocellula interna

Se l’ingresso STPA viene collegato al ricevitore della fotocellula, portare il parametro 6 a 1 impostazione di defaut (se viene impegnata la fotocellula interna il cancello/barriera si ferma, sia durante l'apertura sia durante la chiusura e poi rimane fermo fino a quando viene liberata la fotocellula, per poi ripartire in apertura). Collegamento bordo a Switch Collegamento bordo sensibile resistivo 8,2 KW Fig. 8 Fig. 9 COM COM STPA STPA COM STPA

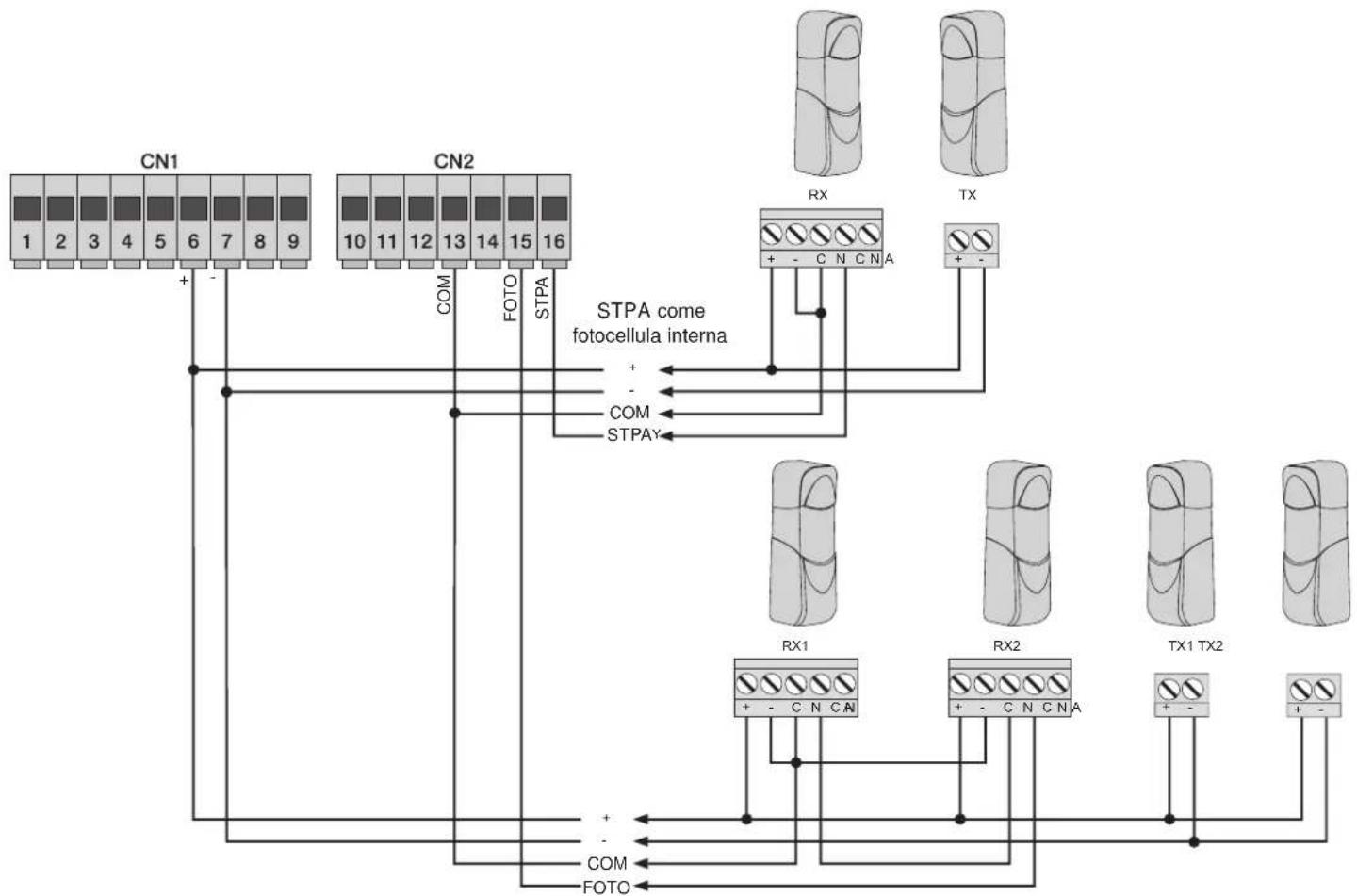

4.6.1 Collegamento fotocellule con funzione fototest attiva

Nel caso venga attivata la funzione fototest (la centrale verifica il funzionamento delle fotocellule, vedi parametro 8), rispettare il seguente collegamento (a ogni partenza del motore la centrale toglie l’alimentazione al trasmettitore della fotocellula per verificare il loro funzionamento): Collegamento pulsante di arresto, contatto normalmente chiuso, l’apertura del contatto provoca l’arresto del cancello/barriera e la sospensione del tempo di richiusura automatica (a pulsante non impegnato il LED STOP deve essere acceso), se non utilizzato fare un ponticello tra COM e STOP 4.7- Collegamento pulsante di arresto N.B.: se nell’impianto non sono presenti le fotocellule, bordi sensibili o pulsanti di arresto (gli ingressi FOTO, STPA e STOP devono essere ponticellati con il comune, morsetto 13), non attivare la funzione di fototest. COM STPA come fotocellula interna Pulsante normalmente chiuso COM FOTO Fig. 10 Fig. 11 STPA

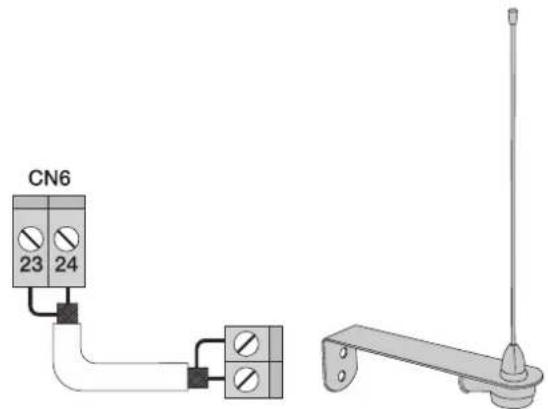

4.8- Collegamento antenna In dotazione viene fornito il filo rigido di 17 cm già cablato, per aumentare la portata collegare l’antenna art. ZL43 come riportato in figura:

5 - Descrizione dei LED presenti sul circuito

Pulsanti presenti sul circuito Sigla Descrizione AP/CH Comanda l’apertura e la chiusura del cancello/barriera ESC Uscita o ritorno al livello inferiore del menù

Aumenta di una unità il valore visualizzato o scorrimento sullo stesso livello del menù DOWN Diminuisce di una unità il valore visualizzato o scorrimento sullo stesso livello del menù ENTER Conferma il valore o avanza al livello superiore del menù, se premuto durante il movimento del cancello/barriera visualizza l’assorbimento del motore elettrico in Ampere Controllo preliminare: Dopo aver dato alimentazione alla centrale nel dispaly compare il nome della centrale RS02, la versione del firmware Fxxx e 3 lampeggi con la scritta FLSH per poi spegnarsi. Controllare i led di diagnostica degli ingressi, i led STOP, FOTO, STPA, FCAP e FCCH devono essere accesi (se i finecorsa non sono impegnati). Nel caso uno degli ingressi di sicurezza (FOTO, STOP, STPA) non venga utilizzato inserire un ponte tra COM e l’ingresso non utilizzato. Fig. 12 Sigla Descrizione AC Visualizza la presenza di alimentazione di rete (acceso se presente la tensione di rete) STPA Visualizza lo stato dell’ingresso STPA (morsetto 16), se non impegnato il LED verde resta acceso, se non viene utiliz- zato ponticellare tra il morsetto COM e STPA AP/CH Visualizza lo stato dell’ingresso AP/CH (morsetto 11), se non impegnato il LED rosso resta spento APED Visualizza lo stato dell’ingresso APED (morsetto 12), se non impegnato il LED rosso resta spento STOP Visualizza lo stato dell’ingresso STOP (morsetto 14), se non impegnato il LED verde resta acceso, se non viene utiliz- zato ponticellare tra il morsetto COM e STOP FOTO Visualizza lo stato dell’ingresso FOTO (morsetto 15), se non impegnato il LED verde resta acceso, se non viene uti- lizzato ponticellare tra il morsetto COM e FOTO. FCAP Visualizza lo stato del finecorsa di apertura con parametro 31 in off, il led verde si spegne a cancello/barriera comple- tamente aperto.Visualizza lo stato del finecorsa di chiusura con parametro 31 in on, il led verde si spegne a cancello/ barriera completamente chiuso (OPTIONAL). FCCH Visualizza lo stato del finecorsa di chiusura con parametro 31 in off, il led verde si spegne a cancello/barriera comple- tamente chiuso. Visualizza lo stato del finecorsa di apertura con parametro 31 in on, il led verde si spegne a cancello/ barriera completamente aperto (OPTIONAL). ENC.A Visualizza l’ingresso encoder A, acceso fisso durante il movimento del motore a velocità ciclo, lampeggiante durante il rallentamento, spento a motore fermo. ENC.B Visualizza l’ingresso encoder B, acceso fisso durante il movimento del motore a velocità ciclo, lampeggiante durante il rallentamento, spento a motore fermo. DISPLAY PROGRAM MENÙ Visualizza il menù di programmazione

6 - Impostazione del tipo di attuatore

DSW1.1 = OFF funzionamento come scorrevole DSW1.1 = ON funzionamento come barriera stradale8 RS02

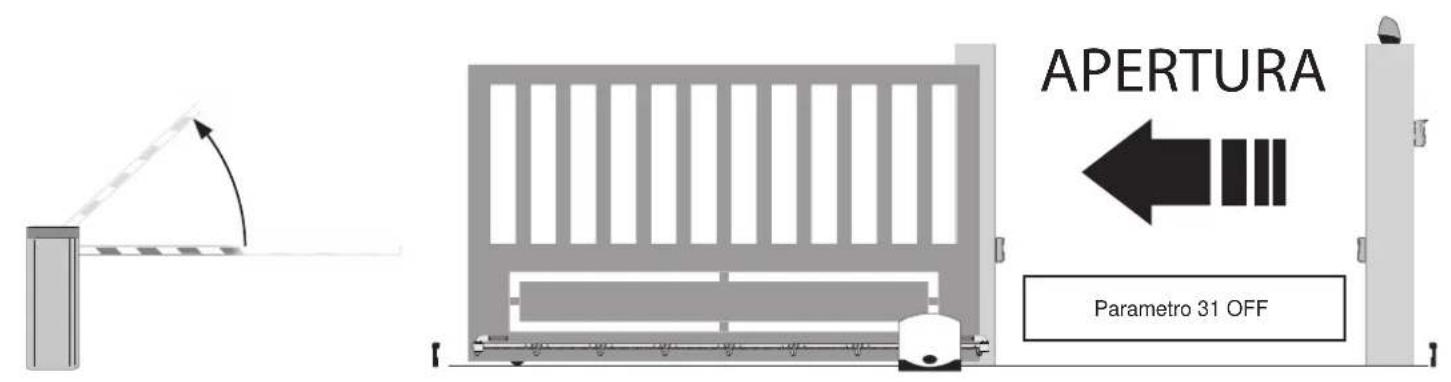

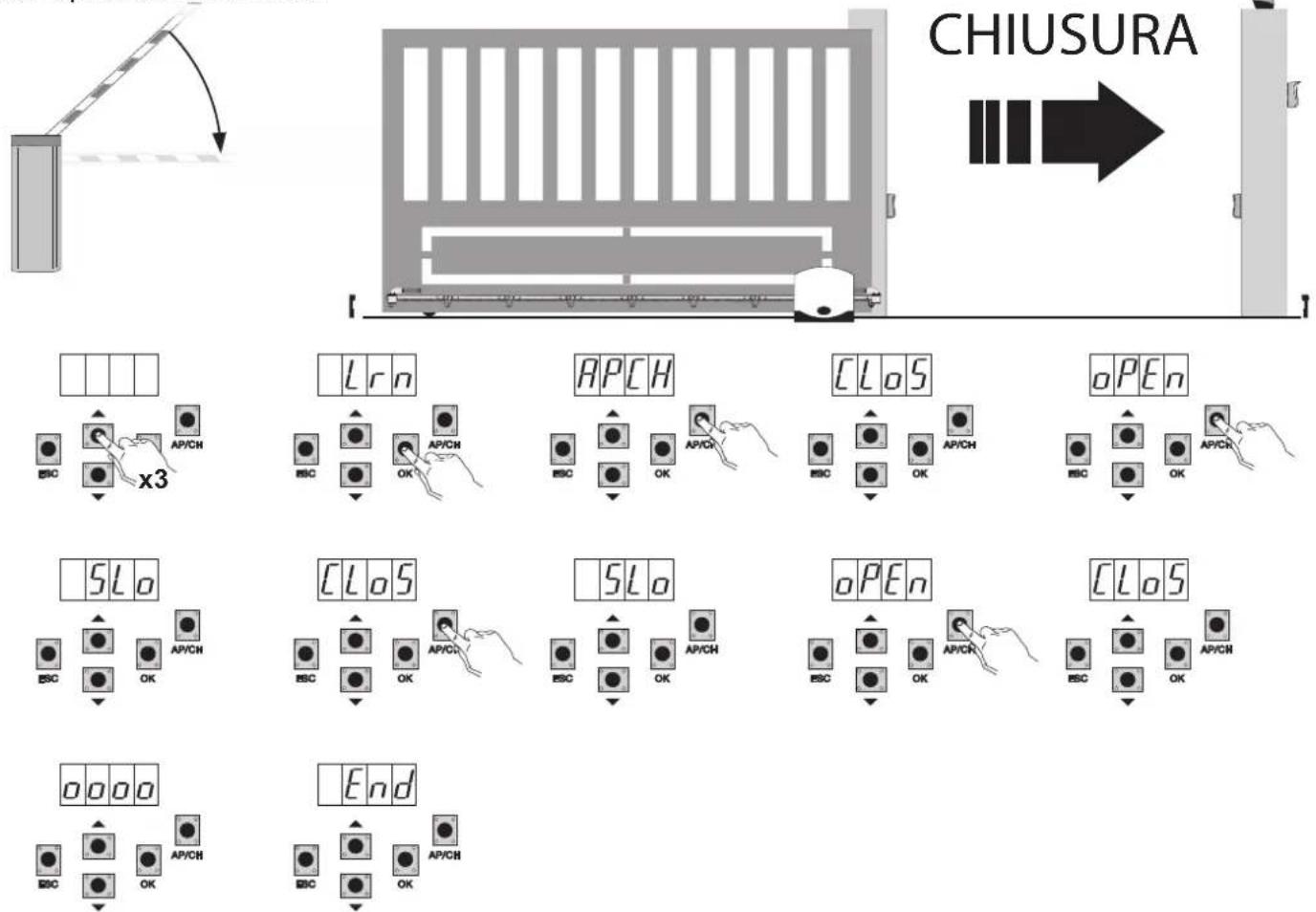

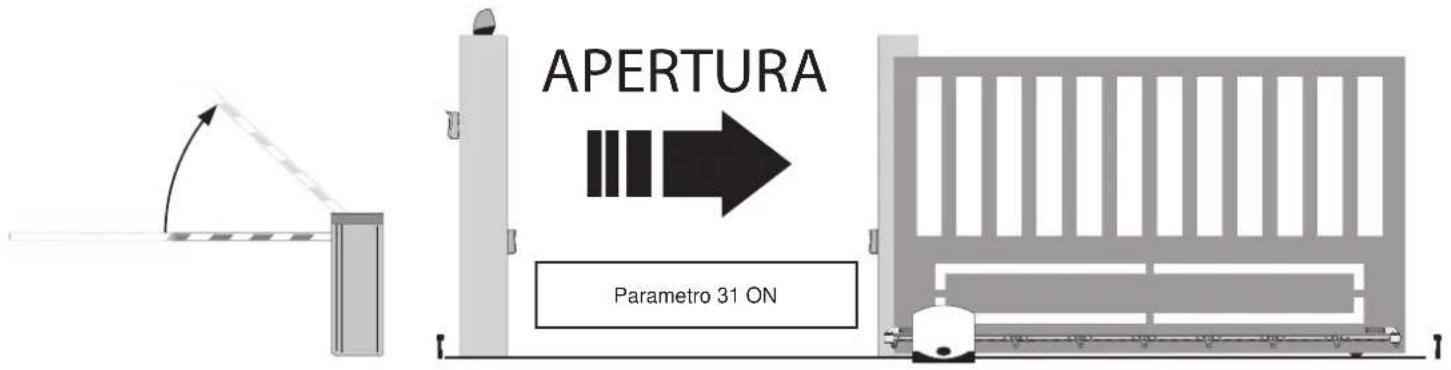

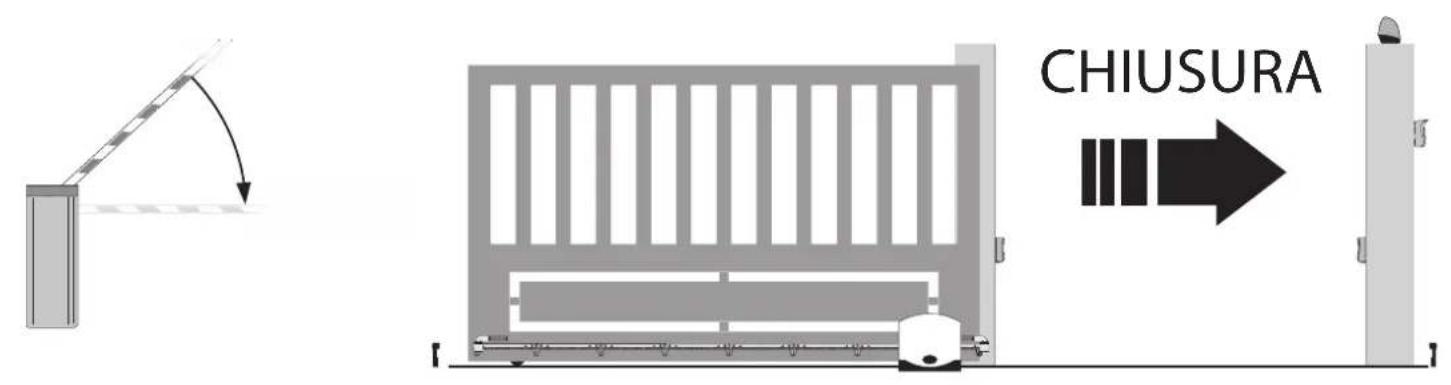

7- Programmazione rapida

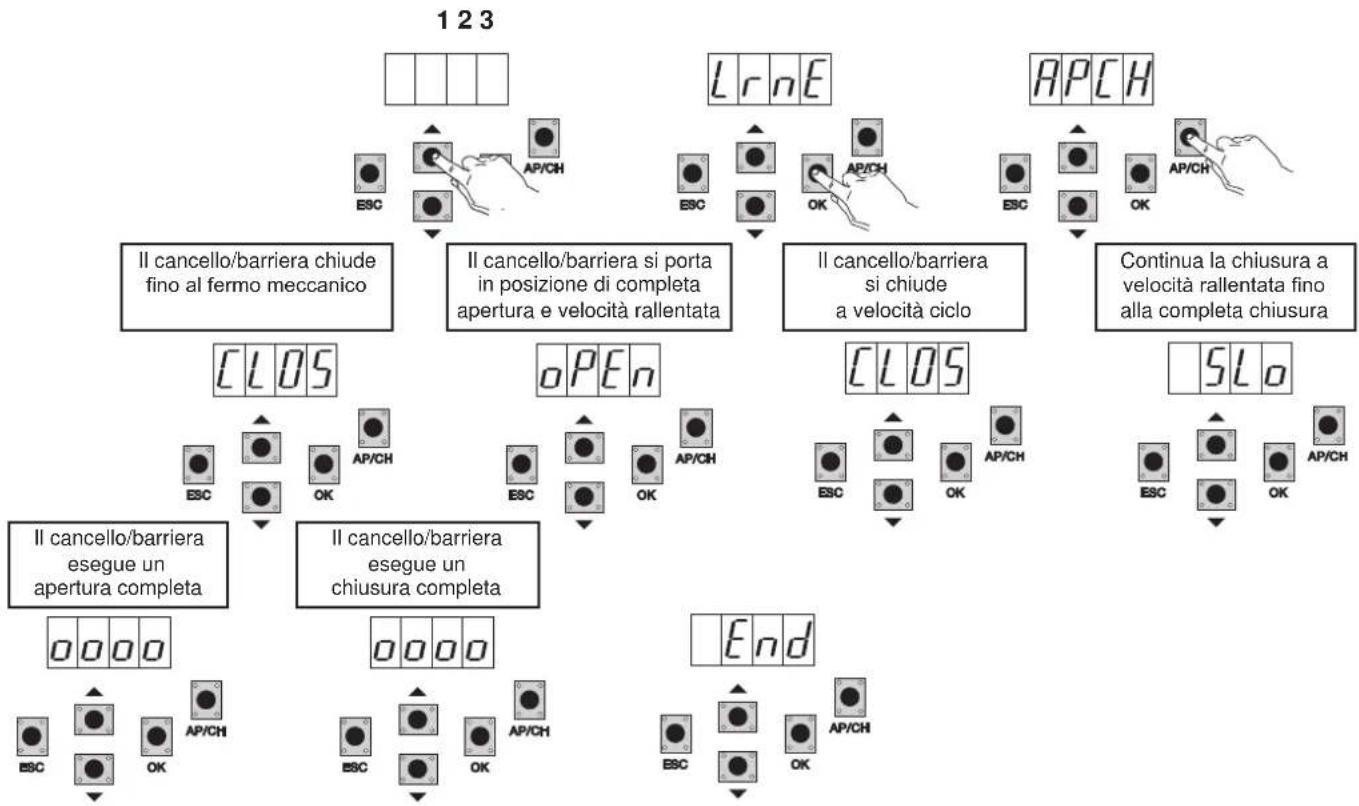

Procedura per la programmazione facilitata del corsa del cancello/barriera:N.B.: prima di iniziare la programmazione controllare il parametro 31 (direzione apertura) 7.1- Procedura per la programmazione facilitata del corsa del cancello/barriera: APERTURA APERTURA CHIUSURA Parametro 31 OFFParametro 31 ON9 RS02

Il cancello/barriera chiude no al fermo meccanicoIl cancello/barriera si porta in posizione di completa apertura e velocità rallentataIl cancello/barriera si chiudea velocità cicloContinua la chiusura a velocità rallentata no alla completa chiusuraIl cancello/barriera esegue un chiusura completaIl cancello/barriera esegue un apertura completaPremere 2 volte il tasto UP, nel display compare la scritta RAD Premere il tasto OK, nel display compare la scritta 1CH ( indica che il tasto del radiocomando verrà memorizzato come AP/CH della centrale) Premere il tasto OK, nel display compaio 4 pallini, questo indica che la centrale è in attesa della pressione di un tasto del radiocomando ( timeout 10 secondi) Dopo aver premuto il tasto del radiocomando nel display compare un numero 4 cifre: la prima cifra indica associazione (1 comanda l’ingresso AP/CH, 2 coman- da l’ingresso pedonale o l’uscita secondo canale) le altre 3 indicano la cella di memoria occupata dal radiocomando (il primo radiocomando memorizzato occupa la cella 001, il secondo la cella 002), la capacità massima è di 200 radiocomandi Per memorizzare altri radiocomandi ripete la procedura. N.B.: il primo radiocomando memorizzato congura la centrale per accettare solo i radiocomandi con codica rolling-code o solo radiocomandi con codica ssa a 12 bit

Partendo da cancello/barriera non completamente chiuso, dopo essere entrati in programmazione premendo una volta il tasto UP, OK e AP/CH, il can- cello/barriera parte in chiusura per trovare la battuta meccanica in chiusura , automaticamente riparte in apertura a velocità rallentata no alla battuta meccanica in apertura, dopo 2 secondi il cancello/barriera riparte in chiusura a velocità di ciclo e rallenta a circa 50 cm della completa chiusura e prose- gue no alla completa chiusura, la centrale memorizza la corsa del cancello/barriera e esegue in automatico una apertura e una chiusura completa per memorizzare le soglie di corrente con spazi e velocità di rallentamento di default. La scritta END del display indica la ne della taratura.

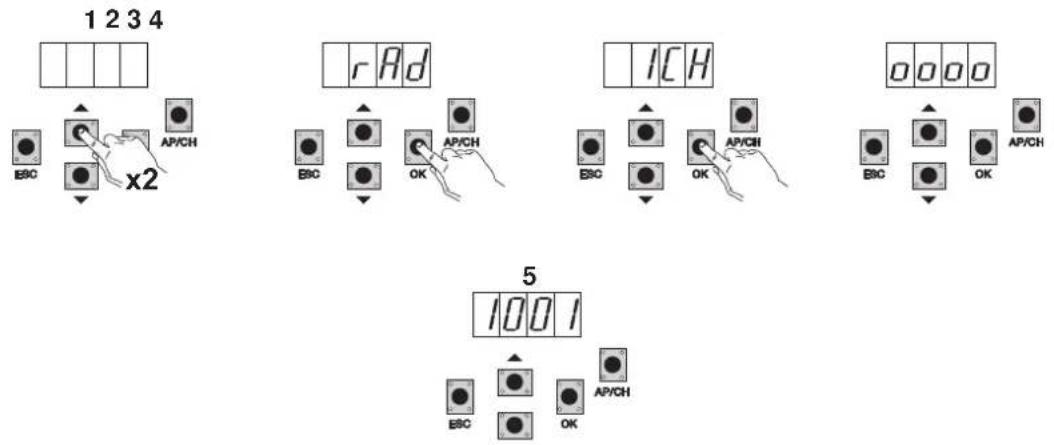

7.2 Procedura per memorizzare un radiocomando associato al tasto APCH:

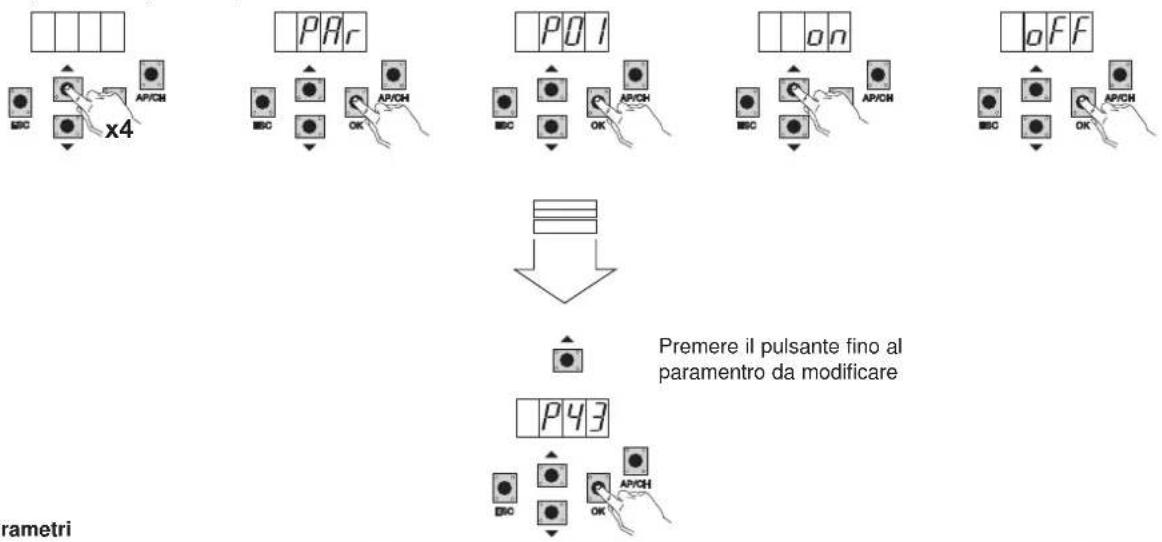

7.3 Esempio della procedura per modicare il tempo di richiusura automatica:

Premere 4 volte il tasto UP , nel display compare la scritta PAR ( parametri) Premere OK, nel display compare P01 Premere una volta il tasto UP, nel display compare la scritta P02 ( tempo di richiusura automatica) Premere il tasto OK, nel display compare il tempo di richiusura automatica Con il tasto DOWN o UP è possibile variare il tempo di richiusura automatica Premere il tasto OK, per confermare e memorizzare il valore modicata

8- Descrizione completa del menù di programmazione

Il menù programmazione si divide in 3 livelli: primo livello principale e secondo livello parametri e terzo livello valori Menù principale: Messaggio Display DescrizioneLRNE Apprendimento della corsa con programmazione rapida( vedi paragrafo 6)RAD Gestione dei radiocomandiLRN Apprendimento della corsa con la programmazione personalizzataPAR Permette di modificare tutti i parametri della centraleDEF Permette di ritornare a valori di defautCNT Permette di visualizzare le manovre effettuateERR Permette di visualizzare la lista degli ultimi 9 errori o anomalie nel funzionamentoPASS Impostazione del livello di protezione della centrale Dopo aver selezionato la voce desiderata del menù principale tramite il tasto UP o DOWN , confermare premendo il tasto OK.

8.1 LRNE: procedura rapida per la programmazione della corsa del cancello/barriera

Partendo da cancello/barriera non completamente chiuso, dopo essere entrati in programmazione premendo una volta il tasto UP , OK e AP/CH, il cancel- lo/barriera parte in chiusura per trovare la battuta meccanica in chiusura , automaticamente riparte in apertura a velocità rallentata no alla battuta mecca- nica in apertura, dopo 2 secondi il cancello/barriera riparte in chiusura a velocità di ciclo e rallenta a circa 50 cm dal fermo meccanico e prosegue no alla completa chiusura, la centrale memorizza la corsa del cancello/barriera e esegue in automatico una apertura e una chiusura completa per memorizzare le soglie di corrente con spazi e velocità di rallentamento di default. La scritta END del display indica la ne della taratura.

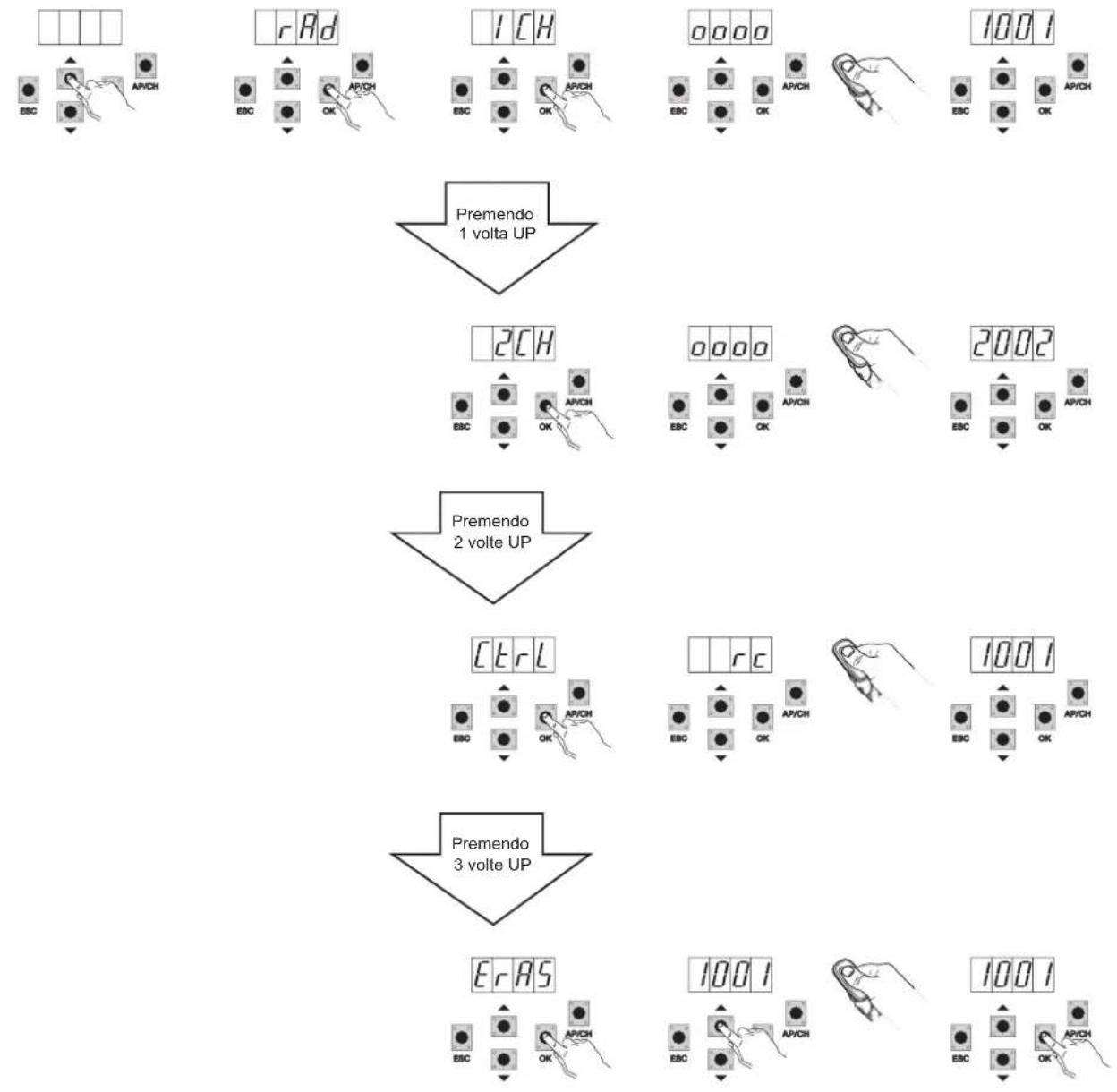

8.2 RAD: menù gestione radiocomandi si divide in 4 parametri:

Premendo 1 volta UPPremendo 2 volte UPPremendo 3 volte UP12 RS02

Descrizione parametri del menù RAD:Messaggio DisplayDescrizione Messaggio Display dopo aver azionato il radiocomando1 CH Permette di memorizzare il tasto del radiocomando corrispondente all’ingresso AP/CH 1*** 2 CH Permette di memorizzare il tasto del radiocomando corrispondente all’ingresso PED o all’uscita 2CAN 2*** CTRL La pressione del tasto del radiocomando permette comparare e visualizzare la cella di memoria dove è stato memorizzato.1*** o 2*** ERAS Consente di cancellare un radiocomando presente nella lista della memoria o tutti i radio-comandi presenti in memoria.Dopo aver selezionato il radiocomando dalla lista premere OK nel display compare OOOO per confermare la cancellazione, per cancellare tutti i radiocomandi selezionale ALL presente tra 200 e 001 e premere OK nel display compare 0000 N.B.: il primo radiocomando memorizzato congura la centrale per accettare solo i radiocomandi con codica rolling-code o solo radiocomandi con codica ssa a 12bit Nel caso sia necessario cancellare tutti i radiocomandi , entrare nel menù RAD, selezionare la voce ALL ( presente tra il numero 001 e 200) premere e tenere premuto il tasto OK per almeno 5 secondi, il display visualizza i 4 pallini per confermare l’operazione. Si consiglia di compilare la tabella nale riportando il numero della cella di memoria (viene visualizzato durante la memorizzazione del radiocomando) al nome utente, questo permette di eliminare un radiocomando nel caso venga smarrito. 8.3 LRN: Apprendimento della corsa con la programmazione personalizzata, permette di denire i punti di inizio rallentamento sia in apertura che in chiusura: - partendo da cancello/barriera non completamente chiuso,premere il tasto UP fino a quando nel display compare la scritta LRN, confermare con il tasto OK per entrare in programmazione, nel display compare la scritta APCH - premere e rilasciare il tasto AP/CH, il cancello/barriera chiude e il display visualizza CLOS - a chiusura completata il cancello/barriera parte in apertura e il display visualizza OPEN - premere e rilasciare il tasto AP/CH per determinare il punto di inizio rallentamento in apertura e il display visualizza il messaggio SLO - il cancello/barriera prosegue in rallentamento fino alla completa apertura per poi ripartire automaticamente in chiusura, il display visualizza CLOS - premere e rilasciare il tasto AP/CH per determinare il punto di inizio rallentamento in chiusura e il display visualizza il messaggio SLO - il cancello/barriera prosegue in rallentamento fino alla completa chiusura - il cancello/barriera apre e il display visualizza il messaggio OPEN ( taratura dello spazio di apertura pedonale) - premere e rilasciare il tasto AP/CH per determinare lo spazio di apertura pedonale- il cancello/barriera richiude completamente e il display visualizza CLOS

Numero parametroDescrizione Valori impostabiliValore di defautValore modificatoP01 Abilita la richiusura automatica ON/OFF ONP02 Imposta il tempo di richiusura auto-matica2-600 secondi 60 secon-

P03 Funzionamento ingresso AP/CH 1= durante l’apertura l’ingresso AP/CH non attivo (condominiale) 2=AP/CH come sequenziale ( apre, stop,chiude, stop..)3=AP/CH come sequenziale (apre,apre,chiude..) P04 Prelampeggio ON/OFF ONP05 Chiusura dopo il disimpegno delle fotocelluleON/OFF OFF P06 Tipo di sicurezza collegata all’in-gresso STPA1=fotocellula come protezione in apertura(se impegnata ferma il cancello/barriera, fino al suo disimpegno, per poi proseguire nella stessa direzione)2= bordo sensibile a microswitch3= bordo sensibile resistivo (bilanciato con resistenza da (8,2Kohm) =fotocellula come protezione interna ( se impegnata ferma il cancello/barriera, fino al suo disimpegno, per poi proseguire in apertura) P07 Modalità di funzionamento uscita AUX 1=non attivo2=lampeggia durante il movimento del cancello/barriera3= lampeggia durante il movimento del cancello/barriera e resta accesa fissa a cancello/barriera fermo P08 Abilita il controllo delle fotocellule0= Controllo non attivo, 1= Controllo su ingresso FOTO2= Controllo su ingresso STPA, 3= Controllo su ingressi STPA e FOTO P09 Spazio di rallentamento in chiusura 0-150cm 73cmP10 Spazio di rallentamento in apertura 0-150cm 49 cmP11 Velocità di apertura 50-100% 100% P12 Velocità di chiusura 50-100% 100% P13 Velocità di rallentamento apertura 20-75% - Velocità minima 20% 50% P14 Velocità di rallentamento chiusura 20-75% - Velocità minima 20% 50% P15 Forza del motore Min. 1-10 max 5P16 Intensità arresto con intervento del finecorsa di apertura 0-10 0= arresto istantaneo10= arresto soft P17 Intensità arresto con intervento del finecorsa di chiusura 0-10 0= arresto istantaneo10= arresto soft P18 Pulsanti separati0= AP/CH comanda l’apertura e la chiusura totale del cancello/barriera

PED comanda l’apertura e chiusura parziale del cancello/barriera1= l’ingresso AP/CH, comando di sola apertura e l’ingressoPED , comando di sola chiusura2= l’ingresso AP/CH e il tasto del radiocomando memorizzato come CH1, comanda di sola apertura e l’ingresso PED, e il tasto del radioco-mando memorizzato come CH2 comando di sola chiusura

- il cancello/barriera esegue una apertura e una chiusura completa e nel display vengono visualizzati 4 pallini ( lettura delle soglie delle correnti) - a chiusura completata nel display compare la scritta END,per indicare che la corsa è stata memorizzata correttamente. 8.4 PAR: Permette di modificare tutti i parametri della centrale , premere il tasto UP fino a quando compare nel display la scritta PAR, confermare con il tasto OK per visualizzare la lista dei parametri,nel display compare la dicitura P 01 ( parametro numero 1) , il tasto UP o DOWN permette di scorrere la lista dei parametri (vedi tabella parametri).Tabella parametriPremere il pulsante fino al paramentro da modificare x414 RS02

Numero parametroDescrizione Valori impostabiliValore di defautValore modificato P19 Logica funzionamento dell’ingresso FOTO 1: l’intervento dell’ingresso FOTO inverte il movimento del cancello/barriera durante la chiusura2: l’intervento dell’ingresso FOTO arresta il movimento del cancello/barriera sia in apertura che in chiusura, al disimpe-gno torna ad aprire P20 Seleziona il funzionamento del secondo tasto del radiocomando2CAN= attiva l’uscita 2CHPEDO= comanda l’apertura pedonale P21 Tempo attivazione uscita canale 2 1-60 secondi 1 secondoP22 Spazio apertura pedonale 50-250 cm 148 cmP23 Tipo di encoder 1- Encoder magnatico, 2- Encoder ottico 1P24 Accelerazione in partenza 1-5 ( 1=massima accelerazione 5= minima accelerazione) 3P25 Decelerazione in rallentamento 1-8 ( 8= massima decelerazione 1= minima decelerazione) 7P26 Funzionamento con finecorsa OFF=senza finecorsaOP= presenza del finecorsa di aperturaCL= presenza del finecorsa di chiusuraOPCL= presenza del finecorsa di apertura e chiusura OFF P27 Lampeggiante attivo anche con fun-zionamento solo con batteriaON/OFF OFFP28 Funzionamento con batteria 0: non cambia la funzionalità1:dopo un comando apch il cancello/barriera si apre e resta aperto2:il cancello/barriera si apre e resta aperto

P29 Uomo presente, con AP/CH comanda l’apertura mantenendo premuto il pul-sante, PED comanda la chiusura man-tenendo premuto il pulsante0: funzione non attiva1: funzione attiva se le sicurezze sono aperte (FOTO e STPA)2:funzione attiva con gli ingressi apch e ped, mantiene il fun-zionamento automatico se comandato da radiocomando P30 - - -P31 Selezione del verso di apertura del cancello/barrieraOFF:apre verso sinistra ON: apre verso destra OFF N.B: dopo avere eseguito la taratura della corsa, se vengono modicati i parametri 11-12-13-14 e 31 dopo la conferma tramite il tasto ENTER nel display compare la scritta APCH, è necessario dare in comando tramite il tasto APCH, il cancello/barriera esegue una manovra completa di apertura e di chiusura (con questa operazione la centrale memorizza le nuove soglie di correnti con le velocità modicate) 8.5 DEF: permette di portare la centrale ai parametri di defaut, tranne i parametri: 9-10-11-12-13-14-15-22-23-24-26-31 premere e rilasciare il tasto OK, nel display compaiono 4 pallini per confermare l’operazione. 8.6 CNT: permette di visualizzare il numero di aperture seguite dal motoriduttore, il primo contatore A visualizza il numero di manovre assolute, il secondo contatore P visualizza le manovre e󰀨ettuate dopo un azzeramento comandato dall’installatore. Di seguito viene riportato un esempio: N.B. Per portare tutti i parametri a defaut: alimentare la centrale tenendo premuto il tasto ESC per almeno 10 secondi. Premendo 6 volte il tasto UP, il display visualizza CNT ( contatore) Premere il tasto OK, il display visualizza la lettera A ( contatore assoluto non azzerabile) il numero che segue deve essere moltiplicato per 10000 Premere il tasto DOWN , il display visualizza il numero che deve essere sommato per ottenere le aperture totali eseguite del motore: numero assoluto = (000*10000)+(7000)= 7000 Premere il tasto DOWN, il display visualizza la lettera P ( contatore parziale azzerabile) il numero che segue deve essere moltiplicato per 10000 Premere il tasto DOWN , il display visualizza il numero che deve essere sommato per ottenere le aperture dopo l’azzeramento del contatore parziale: numero parziale = (000*10000)+(1000)= 1000, questo signica che è stato eseguito in azzeramento a 6000 aperture. Per azzerare il contatore parziale premere e tenere premuto il tasto OK per almeno 5 secondi.

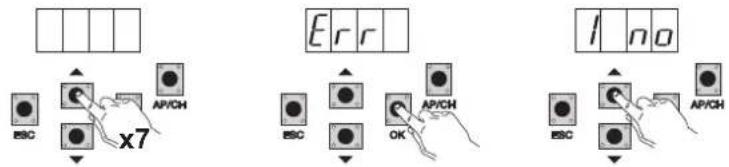

8.7 ERR: Visualizzazione le ultime 9 anomalie o errori: a cancello/barriera non in movimento è possibile visualizzare l’ultima anomalia durante il funzio- namento Premendo 7 volte il tasto UP, il display visualizza Err ( lista anomalie o errori) Premere il tasto OK, il display visualizza la lettera 1.F Xx , la prima cifra indica il progressivo storico degli errori, varia da 1 a 9, il valore più alto indica l’errore più recente, xx indica il tipo di errore, vedi la tabella errori: Per azzerare la lista errori: entrare nel menù ERR e tenere premuto il tasto OK per almeno 5 secondi. Messaggio display Descrizione no Nessun allarme memorizzato nella locazione F01 Rilevato un problema su l’uscita che alimentazione del motore F02 Rilevato un ostacolo durante il movimento di apertura F03 Rilevato un ostacolo durante il movimento di chiusura F04 Contatto dell’ingresso FOTO aperto F05 Si è verificata una condizione che ha portato all’arresto del motore F06 Contatto dell’ingresso STPA. aperto F07 Memoria esterna danneggiata F08 Non viene letto correttamente l’ingresso encoder o manca il collegamento tra centrale e encoder F09 Si verifica nel momento in cui si superato il time out durante la programmazione F10 Fusibile danneggiato o bruciato F11 Rilevato un assorbimento di corrente troppo alto sull’uscita di alimentazione del motore F13 Cablaggio motore elettrico errato, invertire i fili del motore elettrico 8.8 - PASS: è possibile abilitare una password a 3 livelli, con livello 1 viene richiesta la password per entrare nel menù PAR, DEF, LRNE e LRN, con livello 2 viene richiesta la password per entrare nel menù RAD, con livello 3 viene richiesta la password per entrare in tutte le voci del menù (LRNE, LRN,DEF, RAD, CNT, PAR, ERR). N.B.: nel caso venga smarrita la password è necessario chiamare il centro assistenza Esempio di inserimento della password 4-3-2-1 al secondo livello: Nel caso venga inserita la password al livello 1 - 2 o 3 quando si selezione la voce del menù protetta verrà richiesta la password , inserire la password e confermare con OK, se si esce dal menù verrà richiesta la password. Nel caso la password non sia corretta nel display compare la scritta NO.

Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

Programmazione rapida Memorizzare il radiocomando come APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Taratura della corsa totale Taratura della corsa pedonale Programmazione personalizzata 9-Diagramma di flusso riassuntivo: Programmazione rapida Memorizzare il radiocomando APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Programmazione personalizzata Taratura della corsa pedonale Taratura della corsa totale17 RS02

Logica uscita AUX Test fotocellula Spazio di rallentamento chiusura Spazio di rallentamento apertura Velocità di ciclo in apertura Velocità di ciclo in chiusura Velocità di rallentamento in apertura Velocità di rallentamento in chiusura Forza motore Intesità arresto in apertura Intensità arresto in chiusura Pulsanti separati Logica del funzionamento dell’ingresso foto Selezione secondo tasto radiocomando (2CH) Tempo attivazione uscita 2CH Spazio apertura pedonale Tipo di encoder Intesità di accellerazione Intensità di decelerazione

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

N. memoria Utente N. memoria Utente N. memoria Utente N. memoria Utente

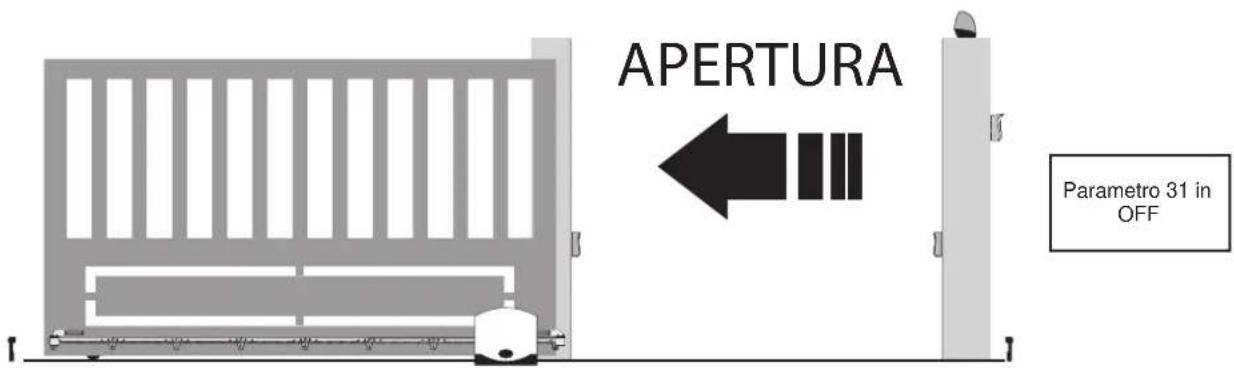

APERTURA APERTURA 13 – INSTALLAZIONE SCHEDA SU ATTUATORI SCORREVOLI 12V A ENCODER OTTICO Collegamento motore elettrico: Morsetto scheda Colore cavo motore1 (APM1) Rosso 2 (CHM1) NeroMorsetto scheda Colore cavo sensore17 (FCAP) Marrone18 (COM1) Blu19 (FCCH) Nero Collegamento sensore necorsa: Morsetto scheda Colore cavo encoderSE Bianco-E Blu+E Marrone Collegamento encoder: Regolazione della direzione di apertura: come descritto al paragrafo 6, la direzione di apertura è regolata dal parametro P31: P31 = OFF, apertura verso sinistra (default) P31 = ON, apertura verso destra21 RS02

DICHIARAZIONE CE DI CONFORMITÀ

(Dichiarazione di incorporazione di quasi-macchine allegato IIB Direttiva 2006/42/CE) No.:ZDT00434.00 Il sottoscritto, rappresentante il seguente costruttore Elvox SpA Via Pontarola, 14/A - 35011 Campodarsego (PD) Italy dichiara qui di seguito che i prodotti

Articoli RS01, RS02, RS03, RS04, RS05, RS06, RS07, RS08, RS12, RS13, RS14 risultano in conformità a quanto previsto dalla(e) seguente(i) direttiva(e) comunitaria(e) (comprese tutte le modifiche applicabili) e che sono state applicate tutte le seguenti norme e/o specifiche tecniche Direttiva EMC 2004/108/CE: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011) Direttiva R&TTE 1999/5/CE: EN 301 489-3 (2002), EN 300 220-3 (2000) Direttiva Macchine 2006/42/CE EN 60335-2-103 (2003) + A11 (2009), EN 13241 (2003) + A1 (2011), EN 12453 (2000) Dichiara inoltre che la messa in servizio del prodotto non deve avvenire prima che la macchina finale, in cui deve essere incorporato, non è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE. Dichiara che la documentazione tecnica pertinente è stata costituita da Elvox SpA, è stata compilata in conformità all’al- legato VIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7,

EN38 RS02 Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

Programmazione rapida Memorizzare il radiocomando come APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Taratura della corsa totale Taratura della corsa pedonale Programmazione personalizzata Enables automatic closing Automatic closing time Operating logic of APCH input and remote control Pre-ash

9-Summary flowchart: Quick program- ming Save the remote control APCH Save the re- mote control as a second radio channel View memory location remote control Delete remote controls Custom programming Calibration of the pedestrian travel Calibration of the total travel EN39 RS02 Logica uscita AUX Test fotocellula Spazio di rallentamento chiusura Spazio di rallentamento apertura Velocità di ciclo in apertura Velocità di ciclo in chiusura Velocità di rallentamento in apertura Velocità di rallentamento in chiusura Forza motore Intesità arresto in apertura Intensità arresto in chiusura Pulsanti separati Logica del funzionamento dell’ingresso foto Selezione secondo tasto radiocomando (2CH) Tempo attivazione uscita 2CH Spazio apertura pedonale Tipo di encoder Intesità di accellerazione Intensità di decelerazione

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

EN40 RS02 Presenza finecorsa Lampeggiante attivo anche con batteria Con batteria l’automazione resta aperta Funzione uomo presente Non utilizzato Direzione apertura del cancello Azzera contatore

Per almeno 5 secondi

Per almeno 5 secondi

Per almeno 5 secondi

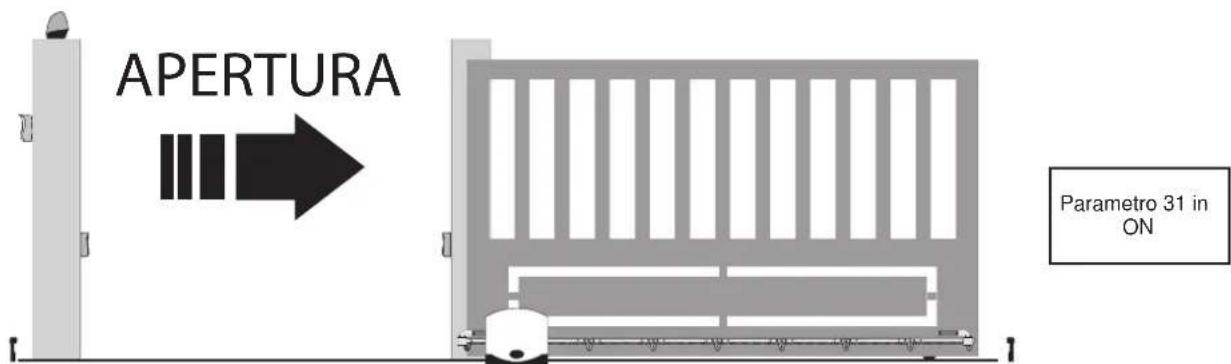

ESC ESC Off - Apre verso sinistra On - Apre verso destra

0 - Funzione non attiva

1 - Funzione attiva solo con sicurezze

aperte e solo con gli ingressi APCH e PED

2 - Attiva solo con gli ingressi APCH e

APED con radiocomando funzionamento automatico Off - Finecorsa non presenti Op - Solo finecorsa di apertura Cl - Solo finecorsa di chiusura APCL - Presenti finecorsa di aperura e chiusura On/Off

0 - Funziona normalmente

1 - Dopo un comando il cancello si apre

2 - Il cancello sia apre e resta aperto

FR62 RS02 Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

Programmazione rapida Memorizzare il radiocomando come APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Taratura della corsa totale Taratura della corsa pedonale Programmazione personalizzata Valide la refermeture auto- matique Temps de fermeture auto- matique Logique de fonctionnement de l’entrée APCH et radio- commande Pré-clignotement

9-Diagramme de flux récapitulatif : Programmation rapide Enregistrer la radiocommande APCH Enregistrer la radiocommande comme deuxième canal radio A󰀩chage emplacement de mémoire radiocommande Suppression radiocommandes Programmation personnalisée Étalonnage de la course piétons Étalonnage de la course totale FR63 RS02 Logica uscita AUX Test fotocellula Spazio di rallentamento chiusura Spazio di rallentamento apertura Velocità di ciclo in apertura Velocità di ciclo in chiusura Velocità di rallentamento in apertura Velocità di rallentamento in chiusura Forza motore Intesità arresto in apertura Intensità arresto in chiusura Pulsanti separati Logica del funzionamento dell’ingresso foto Selezione secondo tasto radiocomando (2CH) Tempo attivazione uscita 2CH Spazio apertura pedonale Tipo di encoder Intesità di accellerazione Intensità di decelerazione

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

FR64 RS02 Presenza finecorsa Lampeggiante attivo anche con batteria Con batteria l’automazione resta aperta Funzione uomo presente Non utilizzato Direzione apertura del cancello Azzera contatore

Per almeno 5 secondi

Per almeno 5 secondi

Per almeno 5 secondi

ESC ESC Off - Apre verso sinistra On - Apre verso destra

0 - Funzione non attiva

1 - Funzione attiva solo con sicurezze

aperte e solo con gli ingressi APCH e PED

2 - Attiva solo con gli ingressi APCH e

APED con radiocomando funzionamento automatico Off - Finecorsa non presenti Op - Solo finecorsa di apertura Cl - Solo finecorsa di chiusura APCL - Presenti finecorsa di aperura e chiusura On/Off

0 - Funziona normalmente

1 - Dopo un comando il cancello si apre

2 - Il cancello sia apre e resta aperto

ES86 RS02 Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

Programmazione rapida Memorizzare il radiocomando come APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Taratura della corsa totale Taratura della corsa pedonale Programmazione personalizzata Habilita el cierre automático Tiempo de cierre automático Lógica de funcionamiento de la entrada APCH y mando a distancia Parpadeo previo

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

ES88 RS02 Presenza finecorsa Lampeggiante attivo anche con batteria Con batteria l’automazione resta aperta Funzione uomo presente Non utilizzato Direzione apertura del cancello Azzera contatore

Per almeno 5 secondi

Per almeno 5 secondi

Per almeno 5 secondi

ESC ESC Off - Apre verso sinistra On - Apre verso destra

0 - Funzione non attiva

1 - Funzione attiva solo con sicurezze

aperte e solo con gli ingressi APCH e PED

2 - Attiva solo con gli ingressi APCH e

APED con radiocomando funzionamento automatico Off - Finecorsa non presenti Op - Solo finecorsa di apertura Cl - Solo finecorsa di chiusura APCL - Presenti finecorsa di aperura e chiusura On/Off

0 - Funziona normalmente

1 - Dopo un comando il cancello si apre

2 - Il cancello sia apre e resta aperto

DE110 RS02 Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

Programmazione rapida Memorizzare il radiocomando come APCH Memorizzare il radiocomando come secondo canale radio Visualizzazione locazione di memoria radiocomando Cancellazione radiocomandi Taratura della corsa totale Taratura della corsa pedonale Programmazione personalizzata Aktiviert das automatische Schließen Zeit für automatisches Schließen Betriebslogik des Eingangs APCH und der Funkfern- steuerung Vorblinken

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

DE112 RS02 Presenza finecorsa Lampeggiante attivo anche con batteria Con batteria l’automazione resta aperta Funzione uomo presente Non utilizzato Direzione apertura del cancello Azzera contatore

Per almeno 5 secondi

Per almeno 5 secondi

Per almeno 5 secondi

ESC ESC Off - Apre verso sinistra On - Apre verso destra

0 - Funzione non attiva

1 - Funzione attiva solo con sicurezze

aperte e solo con gli ingressi APCH e PED

2 - Attiva solo con gli ingressi APCH e

APED con radiocomando funzionamento automatico Off - Finecorsa non presenti Op - Solo finecorsa di apertura Cl - Solo finecorsa di chiusura APCL - Presenti finecorsa di aperura e chiusura On/Off

0 - Funziona normalmente

1 - Dopo un comando il cancello si apre

2 - Il cancello sia apre e resta aperto

EL134 RS02 Abilita la richiusura automatica Logica di funzionamento dell’ingresso APCH e radiocomando Tempo di richiusura automatica Tipo di sicurezza su ingresso STPA Prelampeggio Richiusura dopo passaggio su fotocellula Max 200

3 - Bordo bilanciato

EL135 RS02 Logica uscita AUX Test fotocellula Spazio di rallentamento chiusura Spazio di rallentamento apertura Velocità di ciclo in apertura Velocità di ciclo in chiusura Velocità di rallentamento in apertura Velocità di rallentamento in chiusura Forza motore Intesità arresto in apertura Intensità arresto in chiusura Pulsanti separati Logica del funzionamento dell’ingresso foto Selezione secondo tasto radiocomando (2CH) Tempo attivazione uscita 2CH Spazio apertura pedonale Tipo di encoder Intesità di accellerazione Intensità di decelerazione

1 - Spenta a cancello chiuso

2 - Lampaggiante durante il movimento

e accesa a cancello fermo

3 - Lampeggiante durante il movimento

e accesa a cancello aperto 0 ÷ 536 cm 0 ÷ 536 cm 50 ÷ 100% 0 ÷ 100% 20 ÷ 75% 20 ÷ 75% 1÷ 10 (max) 0 ÷ 60 sec Da 0 a 250 cm

0 - Controllo non attivo

1 - Controllo su ingresso FOTO

2 - Controllo su ingresso STPA

3 - Controllo su ingresso STPA e FOTO

1 - Massima accellerazione

5 - Minima decelerazione

8 - Massima decelerazione

1 - Minima decelarazione

e radiocomandi = sequenziale

1 - APCH = solo apertura

APED = solo chiusura radiocomando = sequenziale

EL136 RS02 Presenza finecorsa Lampeggiante attivo anche con batteria Con batteria l’automazione resta aperta Funzione uomo presente Non utilizzato Direzione apertura del cancello Azzera contatore

Per almeno 5 secondi

Per almeno 5 secondi

Per almeno 5 secondi

ESC ESC Off - Apre verso sinistra On - Apre verso destra

0 - Funzione non attiva

1 - Funzione attiva solo con sicurezze

aperte e solo con gli ingressi APCH e PED

2 - Attiva solo con gli ingressi APCH e

APED con radiocomando funzionamento automatico Off - Finecorsa non presenti Op - Solo finecorsa di apertura Cl - Solo finecorsa di chiusura APCL - Presenti finecorsa di aperura e chiusura On/Off

0 - Funziona normalmente

1 - Dopo un comando il cancello si apre

2 - Il cancello sia apre e resta aperto
