MANUALE UTENTE ELVOX EAM9.L Vimar

Attuatore per cancelli battenti 230 Vac

Actuator for swing gates 230 Vac

A - Attuatore lineare
B - Centralina di comando
C - Lampeggiante
D - Radiocomando 2 canali
E - Coppia di fotocellule
F - Selettore
G - Elettroserratura

Leyenda

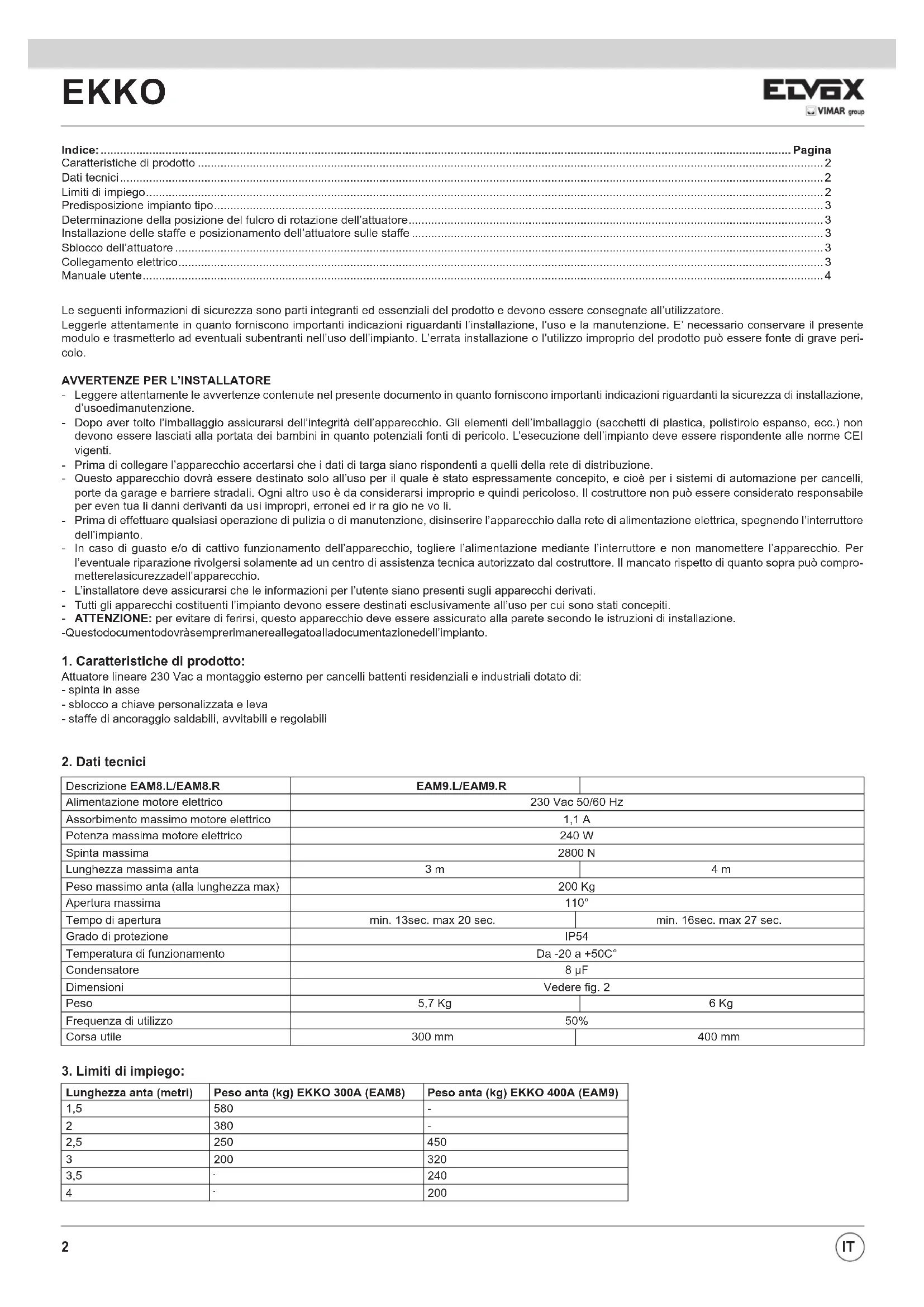

Caratteristiche di prodotto 2

Dati tecnici....2

Limiti di impiego....2

Predisposizione impianto tipo....3

Determinazione della posizione del fulcro di rotazione dell'attuatore....3

Installazione delle staffe e posizionamento dell'attuatore sulle staffe ....3

Sblocco dell'attuatore 3

Collegamento elettrico....3

Manuale utente....4

Le seguenti informazioni di sicurezza sono parti integranti ed essenziali del prodotto e devono essere consegnate all'utilizzatore.

Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione. E' necessario conservare il presente modulo e trasmetterlo ad eventuali subentranti nell'uso dell'impianto. L'errata installazione o l'utilizzo improprio del prodotto può essere fonte di grave pericolo.

AVVERTENZE PER L'INSTALLATORE

• Leggere attentamente le avvertenze contenute nel presente documento in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'usoedimanutenzione.
• Dopo aver tolto l'imballaggio assicurarsi dell'integrità dell'apparecchio. Gli elementi dell'imballaggio (sacchetti di plastica, polistirolo espanso, ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo. L'esecuzione dell'impianto deve essere rispondente alle norme CEI vigenti.
• Prima di collegare l'apparecchio accertarsi che i dati di targa siano rispondenti a quelli della rete di distribuzione.
• Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito, e cioè per i sistemi di automazione per cancelli, porte da garage e barriere stradali. Ogni altro uso è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per even tua li danni derivanti da usi impropri, erronei ed ir ra gio ne vo li.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica, spegnendo l'interruttore dell'impianto.
• In caso di guasto e/o di cattivo funzionamento dell'apparecchio, togliere l'alimentazione mediante l'interruttore e non manomettere l'apparecchio. Per l'eventuale riparazione rivolgersi solamente ad un centro di assistenza tecnica autorizzato dal costruttore. Il mancato rispetto di quanto sopra può comprometterelasicurezzadell'apparecchio.
• L'installatore deve assicurarsi che le informazioni per l'utente siano presenti sugli apparecchi derivati.
• Tutti gli apparecchi costituenti l'impianto devono essere destinati esclusivamente all'uso per cui sono stati concepiti.
• ATTENZIONE: per evitare di ferirsi, questo apparecchio deve essere assicurato alla parete secondo le istruzioni di installazione.
  -Questodocumentodovràsemprerimanereallegatoalladocumentazionedell'impianto.

1. Caratteristiche di prodotto:

Attuatore lineare 230 Vac a montaggio esterno per cancelli battenti residenziali e industriali dotato di:

• spinta in asse
• sblocco a chiave personalizzata e leva

• staffe di ancoraggio saldabili, avvitabili e regolabili

• Dati tecnici

Descrizione EAM8.L/EAM8.R	EAM9.L/EAM9.R
Alimentazione motore elettrico	230 Vac 50/60 Hz
Assorbimento massimo motore elettrico	1,1 A
Potenza massima motore elettrico	240 W
Spinta massima	2800 N
Lunghezza massima anta	3 m	4 m
Peso massimo anta (alla lunghezza max)	200 Kg
Apertura massima	110°
Tempo di apertura	min. 13sec. max 20 sec.	min. 16sec. max 27 sec.
Grado di protezione	IP54
Temperatura di funzionamento	Da -20 a +50C°
Condensatore	8 μF
Dimensioni	Vedere fig. 2
Peso	5,7 Kg	6 Kg
Frequenza di utilizzo	50%
Corsa utile	300 mm	400 mm

1. Limiti di impiego:

Lunghezza anta (metri)	Peso anta (kg) EKKO 300A (EAM8)	Peso anta (kg) EKKO 400A (EAM9)
1,5	580	-
2	380	-
2,5	250	450
3	200	320
3,5	-	240
4	-	200

4. Predisposizione impianto tipo:

Prima di procedere all'installazione dell'automatismo, controllare che:

• le cerniere del cancello siano robuste e efficienti e che non vi siano forti attriti
• la lunghezza dei cavi di alimentazione dei motoriduttore, non sia superiore ai 15 metri
• che siano presenti e ben fissate le battute d'arresto meccanico

Per la predisposizione dei cablaggi per l'impianto fare riferimento alla fig. 1

5. Determinazione della posizione del fulcro di rotazione dell'attuatore

Per l'individuazione del corretto posizionamento del fulcro di rotazione dell'attuatore, fare riferimento alla tabella e relative quote "A" e "B" indicate in fig. 4 in base all'angolo di apertura "α" desiderato.

E' necessario verificare che per le quote "A" e "B" identificate siano compatibili con il posizionamento del cancello sul pilastro.

Verificare in particolar modo che in posizione di chiusura l'attuatore non tocchi lo spigolo interno del pilastro, ciò potrebbe succedere nel caso di grande distanza tra le cerniere del cancello e bordo interno del pilastro (quota "Z").

Piccoli scostamenti dalle misure “A” e “B” consigliate nella tabella di fig. 4 sono possibili, va sempre tenuto a mente però, che più “A” e “B” sono diversi tra di loro, meno fluido risulterà il movimento dell'anta automatizzata (forti accelerazioni dell'anta a inizio movimento o viceversa) con incremento delle forze che agiscono su staffe di fissaggio e pilastro.

6. Installazione delle staffe e posizionamento dell'attuatore sulle staffe:

Una volta individuate le quote "A" e "B" ottimali per l'installazione procedere al posizionamento della staffa anteriore e posteriore.

Le staffe possono essere sia saldate che avvitate al pilastro, permettendo quindi l'installazione su pilastri in pietra con l'utilizzo di adeguati tasselli per ancoraggi pesanti di portata opportuna.

La staffa posteriore è regolabile in diverse posizioni e può essere accorciata mediante taglio come indicato in fig. 3.

Assemblare e posizionare la staffa posteriore come indicato in fig. 5.

Una volta posizionata la staffa posteriore, chiudere il cancello fino al contatto con la battuta meccanica di chiusura, estendere totalmente il braccio dell'attuatore, farlo rientrare di 1 cm.

A questo punto, montando la staffa anteriore sull'attuatore come indicato in fig. 6, posizionando l'attuatore in posizione orizzontale, può essere identificata la posizione di fissaggio della staffa anteriore sul cancello.

La staffa anteriore può essere sia saldata che avvitata al cancello.

Attenzione:

Verificare che la struttura del cancello sia sufficientemente resistente nella posizione di fissaggio della staffa anteriore per sopportare lo sforzo di trazione dato dall'attuatore. Non è ad esempio possibile fissare la staffa anteriore alle stecche verticali del cancello, fissare la staffa anteriore sempre ad un elemento strutturale dell'anta (come ad es, una traversa).

Una volta fissato la staffa anteriore al cancello procedere con l'installazione dell'attuatore sulle staffe assicurandolo con gli appositi bulloni.

7. Sblocco dell'attuatore:

Una installato l'attuatore sulle staffe, è possibile sbloccarlo come indicato in fig. 7 e in fig. 8:

• aprire lo sportellino "C" che copre la serratura di sblocco
• con la chiave in dotazione, aprire la serratura
• a serratura aperta, è possibile sbloccare l'attuatore ruotando la leva di sblocco "M" a fianco alla serratura stessa

Con attuatore sbloccato simulare manualmente una apertura e una chiusura completa, durante il movimento non ci devono essere forti attriti meccanici e la movimentazione manuale dell'anta deve essere eseguibile senza sforzi eccessivi.

N.B.: controllare la presenza e la tenuta dei fermi meccanici sia in apertura che in chiusura, nel caso l'anta superi la lunghezza di 2 metri è necessario installare l'elettroserratura.

Per riarmare l'attuatore, eseguire la procedura sopra indicata al contrario.

ATTENZIONE: Eseguire l'operazione di sblocco e riarmo sempre a cancello e motore elettrico fermi, non lasciare la serratura di sblocco senza copertura.

8. Collegamento elettrico:

L'attuatore è già provvisto di cavo elettrico collegato al motore.

Tale cavo è lungo 0,8 m e si richiede quindi la giunzione in una apposita scatola di derivazione montata sul pilastro nel caso in cui la centrale di comando non sia raggiungibile direttamente.

Per il cablaggio alla centrale di comando, seguire lo schema riportato in tabella:

Colore conduttore Descrizione
Giallo-Verde Collegamento	di terra
Nero Marcia 1 (ritiro stelo,	movimento di apertura nel caso di cancello con apertura verso l'interno)
Marrone Marcia 2 (estensione stelo, movimento di chiusura nel caso di cancello con apertura verso l'interno)
Grigio Comune motore

9. Manuale utente

Modello:

EKKO 300A (EAM8.R-EAM8.L)

EKKO 400A (EAM9.L-EAM9.R)

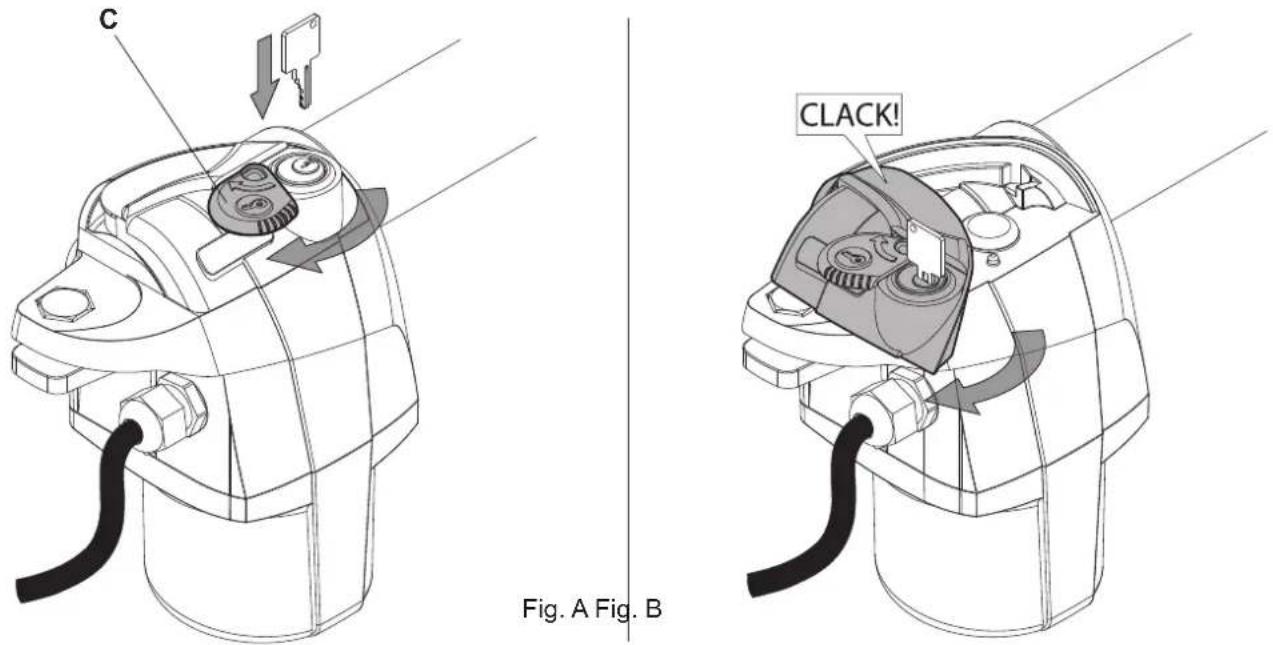

Per sbloccare l'attuatore e movimentarlo manualmente, procedere come descritto e illustrato nelle figure seguenti:

aprire lo sportellino "C" che copre la serratura di sblocco (fig. A)

con la chiave in dotazione, aprire la serratura (fig. A)

a serratura aperta, è possibile sbloccare l'attuatore ruotando la leva di sblocco "M" a fianco alla serratura stessa (fig. B)

Per riarmare l'attuatore, eseguire la procedura sopra indicata al contrario.

C CLACK! Fig. A Fig. B

ATTENZIONE: Eseguire l'operazione di sblocco e riarmo sempre a cancello e motore elettrico fermi, non lasciare la serratura di sblocco senza copertura.

Manutenzione:

Controllare periodicamente le viti di fissaggio, l'integrità dei cavi di collegamento, il corretto funzionamento dei sistemi di sicurezza (fotocellule e bordi sensibili), la solidità dei fermi meccanici e la tenuta dei sistemi per il sostegno dell'anta (cardini o cuscinetti). Ogni 2 anni si consiglia di sostituire le batterie del radiocomando.

Direttiva 2002/96/CE (WEEE, RAEE).

Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, dovendo essere trattato separatamente dai rifiuti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.

L'utente è responsabile del conferimento dell'apparecchio a fine vita alle appropriate strutture di raccolta. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.

Rischi legati alle sostanze considerate pericolose (WEEE).

Secondo la nuova Direttiva WEEE sostanze che da tempo sono utilizzate comunemente su apparecchi elettrici ed elettronici sono considerate sostanze pericolose per le persone e l'ambiente. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.

Il prodotto è conforme alla direttiva europea 2004/108/CE e successive.

DICHIARAZIONE CE DI CONFORMITA'

(Dichiarazione di incorporazione di quasi-macchine allegato IIB Direttiva 2006/42/CE)

No.: ZDT00585.00

Il sottoscritto, rappresentante il seguente costruttore Vimar SpA

Viale Vicenza, 14 - 36063

dichiara qui di seguito che i prodotti

ATTUATORI PER CANCELLI AD ANTE BATTENTI - SERIE EKKO

Articoli

Marca Rif. di tipo Rif. a cat.. Descrizione

Elvox EAM8.L EAM8.L EKKO 300A attuatore lineare elettromeccanico irreversibile 230 V sinistro per ante battenti fino a 3 m 200 kg, completo di staffe di fissaggio regolabili

Elvox	EAM9.L	EAM9.L	Come sopra, battenti fino a 4 m 200 kg
Elvox	EAM8.R	EAM8.R	EKKO 300A attuatore lineare elettromeccanico irreversibile 230 V destro per ante battenti fino a 3 m 200 kg,completo di staffe di fissaggio regolabili
Elvox	EAM9.R	EAM9.R	Come sopra, battenti fino a 4 m 200 kg

risultano in conformità a quanto previsto dalla(e) seguente(i) direttiva(e) comunitaria(e) (comprese tutte le modifiche applicabili) e che sono state applicate tutte le seguenti norme e/o specifiche tecniche

Direttiva Macchine 2006/42/CE

Direttiva BT 2006/95/CE: EN 60335-2-103 (2003)

Direttiva EMC 2004/108/CE: EN 61000-6-3 (2007), EN 61000-6-2 (2005),

Dichiara inoltre che la messa in servizio del prodotto non deve avvenire prima che la macchina finale, in cui deve essere incorporato, non è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE

Dichiara che la documentazione tecnica pertinente è stata costituita da Vimar SpA, è stata compilata in conformità all'allegato VIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1, 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Si impegna a presentare, in risposta ad una richiesta adeguatamente motivata delle autorità nazionali, tutta la necessaria documentazione giustificativa pertinente al prodotto.

Marostica, 24/02/2015

L'Amministratore Delegato

Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell'ultima revisione della dichiarazione ufficiale disponibile prima della stampa di questo manuale. Il presente testo è stato adattato per motivi editoriali. Copia della dichiarazione originale può essere richiesta a Vimar SpA
