ELVOX ESM4 - Automazione cancelli Vimar - Manuale utente e istruzioni gratuiti

Marca	Vimar
Modello	ELVOX ESM4 (serie RS09/RS09.120)
Tipo di prodotto	Scheda di comando per motoriduttori scorrevoli
Alimentazione	230/120 Vac, 50/60 Hz
Potenza motore max	600 W
Uscita 24 Vcc	300 mA per accessori (cellule, ecc.)
Capacità ricevitore radio	128 radiocomandi (codice fisso o variabile)
Ingressi di sicurezza	STOP (NF), FOTO (NF), STPA (NF/ resistivo/switch)
Ingressi di comando	APCH (sequenziale), APED (pedoni), APRI (solo apertura)
Finecorsa	FCAP (apertura), FCCH (chiusura), normalmente chiusi
Funzioni programmabili	Corsa, rallentamento, logiche di funzionamento (condominio, automatico, passo-passo, ecc.)
Regolazioni	Trimmer: Pausa (1-140s), Potenza (20-100%), Freno (0-100%), V.ral. (30-100%), Sens (rilevamento ostacoli)
Protezione	Fusibile F1 (630 mA) per logica, F2 (5 A) per motore
Indicatori LED	Diagnostica ingressi (APRI, APCH, APED, STOP, FOTO, STPA, FCAP, FCCH, DL9)
Conformità	Direttive BT, EMC, R&TTE, Macchine (2006/42/CE)
Accessori inclusi	Antenna filo rigido 17 cm, connettore encoder (opzionale)

Domande frequenti - ELVOX ESM4 Vimar

Come programmare la corsa del cancello?

Posizionare il cancello in posizione chiusa, premere P1 per 3 secondi fino a quando il LED DL9 lampeggia. Premere APCH per avviare l'apertura, poi di nuovo per impostare il rallentamento. Dopo l'arresto a finecorsa, il cancello riparte in chiusura: premere APCH per il rallentamento in chiusura. Dopo il ciclo, il LED si spegne.

Come cancellare tutti i radiocomandi memorizzati?

Scollegare la centrale, tenere premuto il pulsante P2 e riaccendere. Il LED DL9 lampeggia prima lentamente poi rapidamente. Rilasciare P2 quando il LED si spegne. Tutti i radiocomandi vengono cancellati.

Cosa fare se il radiocomando non funziona?

Verificare le batterie del radiocomando. Se scariche, sostituirle. Assicurarsi che il radiocomando sia compatibile (codice fisso o variabile) con il primo memorizzato. Se la memoria è piena (128 max), cancellarne uno o aggiungere un ricevitore esterno.

Come collegare le cellule fotoelettriche?

Collegare trasmettitori e ricevitori ai morsetti COM e FOTO (morsetti 21 e 22). Utilizzare l'uscita 24 Vcc (morsetti 11-12) per l'alimentazione. Se non utilizzate, shuntare COM e FOTO. Rispettare la polarità e attivare il phototest tramite dip 1-8 se necessario.

Cosa significano i LED di diagnostica?

I LED STOP, FOTO, STPA devono essere accesi (verde) quando le sicurezze sono a riposo. FCAP e FCCH indicano i finecorsa. APCH, APED, APRI si accendono in rosso secondo i comandi. DL9 lampeggia in caso di anomalia.

Come regolare il tempo di chiusura automatica?

Utilizzare il trimmer PAUSA situato sulla scheda. Ruotare in senso orario per aumentare il ritardo (da 1 a 140 secondi). Il tempo di chiusura automatica parte dopo l'apertura completa.

Come attivare la funzione phototest?

Posizionare il dip switch 1-8 su ON. Questa funzione verifica il corretto funzionamento delle cellule fotoelettriche ad ogni comando. Il cablaggio deve essere adeguato (vedere §3.8). Se il phototest è attivato, le cellule devono essere collegate.

Cosa fare se il cancello si ferma e inverte subito?

Ciò può essere dovuto a un'accelerazione troppo bassa o all'assenza di encoder. Aumentare i trimmer POTENZA e SENS. Verificare che il connettore encoder sia collegato a CN6, altrimenti posizionare un jumper su CN6 per disabilitare il rilevamento ostacoli.

Come utilizzare l'ingresso STPA per un bordo sensibile?

Per un bordo a switch, lasciare il dip 1-4 su OFF. Per un bordo resistivo (8,2 kΩ), impostare il dip 1-4 su ON. Collegare il bordo tra COM e STPA. Se non utilizzato, shuntare COM e STPA.

Qual è la capacità massima di radiocomandi?

La centrale può memorizzare fino a 128 radiocomandi. Se questo limite viene raggiunto, il LED DL9 lampeggia tre volte rapidamente durante un tentativo di programmazione. È necessario cancellare un comando o aggiungere un ricevitore esterno.

MANUALE UTENTE ELVOX ESM4 Vimar

Scheda con trimmer 230/120 Vac per scorrevole

1- Caratteristiche
2- Descrizione
3- Cablaggi elettrici....1
4- Descrizione LED presenti nel circuito....5
5- Descrizione pulsanti presenti nel circuido....5
6- Programmazione....6
7- Trimmer per regolazioni....7
8- Funzioni dip switch....8
9- Problemi e soluzioni....9

1- Caratteristiche

Centrale per il comando di motoriduttori scorrevoli a 230/120 Vac con potenza massima di 600 W, dotata di ingressi per finecorsa, predisposizione encoder (usato per la rilevazione ostacolo e il controllo di velocità) e ricevitore integrato. La centrale permette:

• di personalizzare lo spazio e la velocità di rallentamento sia in apertura che in chiusura
• dotata di sistema di riconoscimento ostacolo (se presente il circuito encoder)
• led per la diagnostica ingressi
• memoria dati estraibile
• ricevitore integrato con capacità di 128 codici radiocomandi (a codifica fissa o a rolling-code)

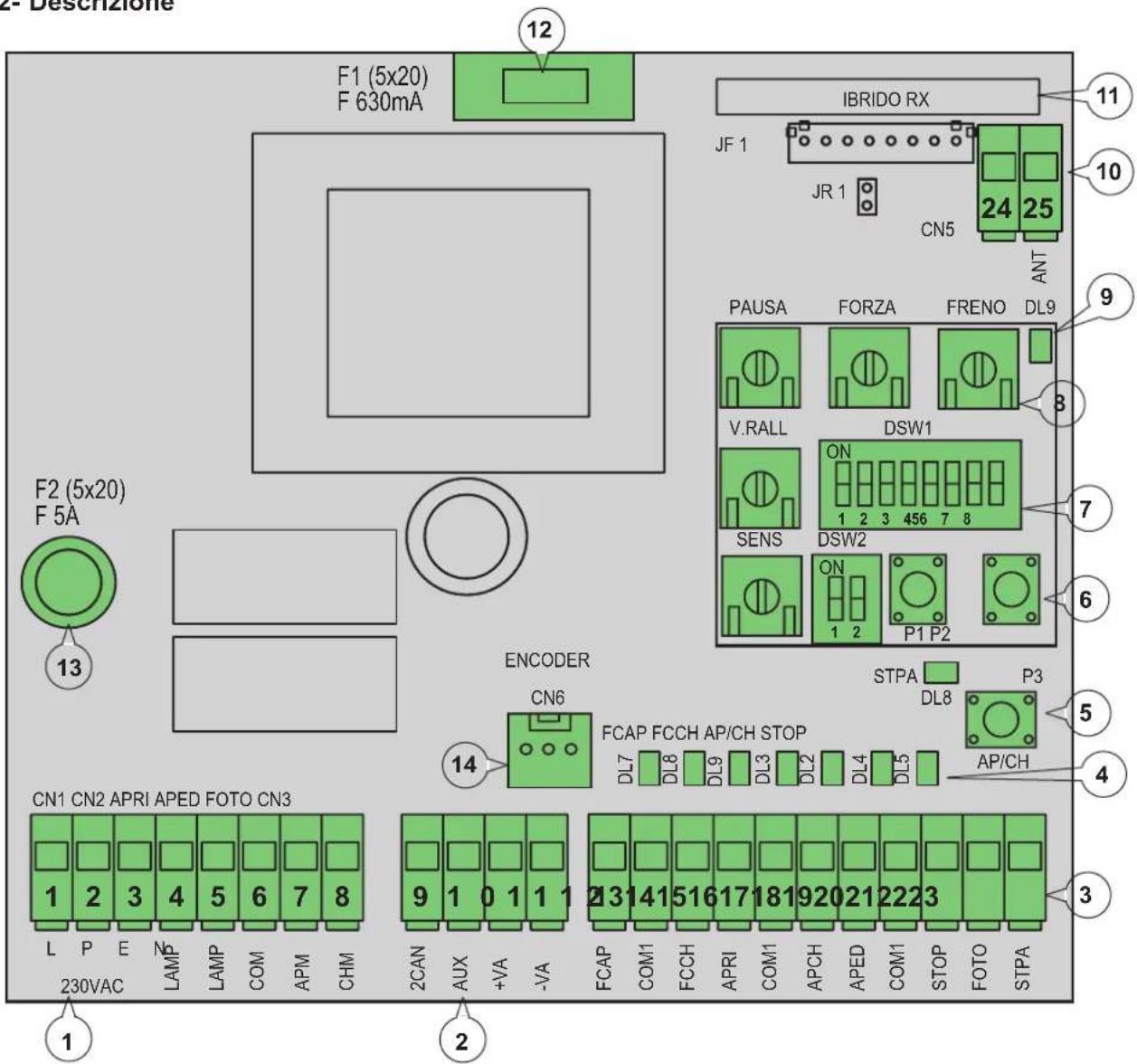

2- Descrizione

2- Descrizione F1 (5x20) F 630mA 12 IBRIDO RX 11 JF 1 JR 1 CN5 24 25 ANT PAUSA FORZA FRENO DL9 V.RALL DSW1 SENS DSW2 ON 1 2 3 456 7 8 P1 P2 STPA DL8 P3 14 FCAP FCCH AP/CH STOP AP/CH CN1 CN2 APRI APED FOTO CN3 1 2 3 4 5 6 7 8 L P E N LAMP LAMP COM APM CHM 2CAN AUX +VA -VA FCAP COM1 FCCH APRI COM1 APCH APED COM1 STOP FOTO STPA 230VAC 13 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 3 4 5 6 7 8

Fig. 1

Legenda:

1- Morsetto estraibile per la linea di alimentazione, lampeggiante e motore elettrico
2- Morsetto estraibile per le uscite a 24 Vdc
3- Morsetto estraibile per le sicurezze e ingressi di comando
4- Led di diagnostica ingressi
5- Pulsante sequenziale di comando APCH
6- Pulsanti per la programmazione della corsa e dei radiocomandi
7- Dip switch per la programmazione delle funzioni
8- Trimmer per le regolazioni
9- Led per diagnostica delle programmazioni
10- Connettore estraibile per l'antenna
11- Modulo radio
12- Fusibile protezione per l'uscita 24 V e logica di comando (630 mA)
13- Fusibile protezione per l'uscita motore, trasformatore e lampeggiante (5 A)
14- Connettore encoder

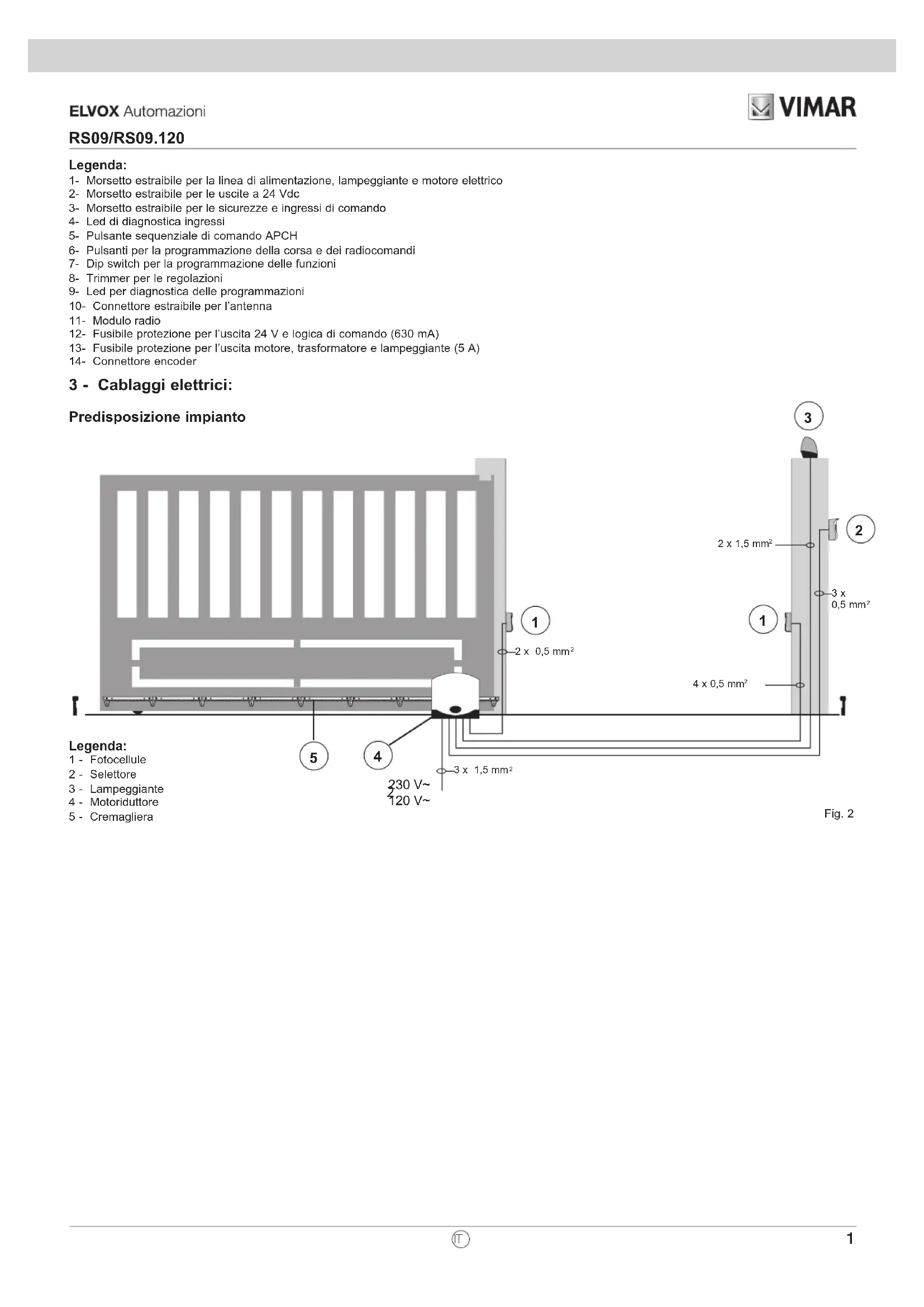

3 - Cablaggi elettrici:

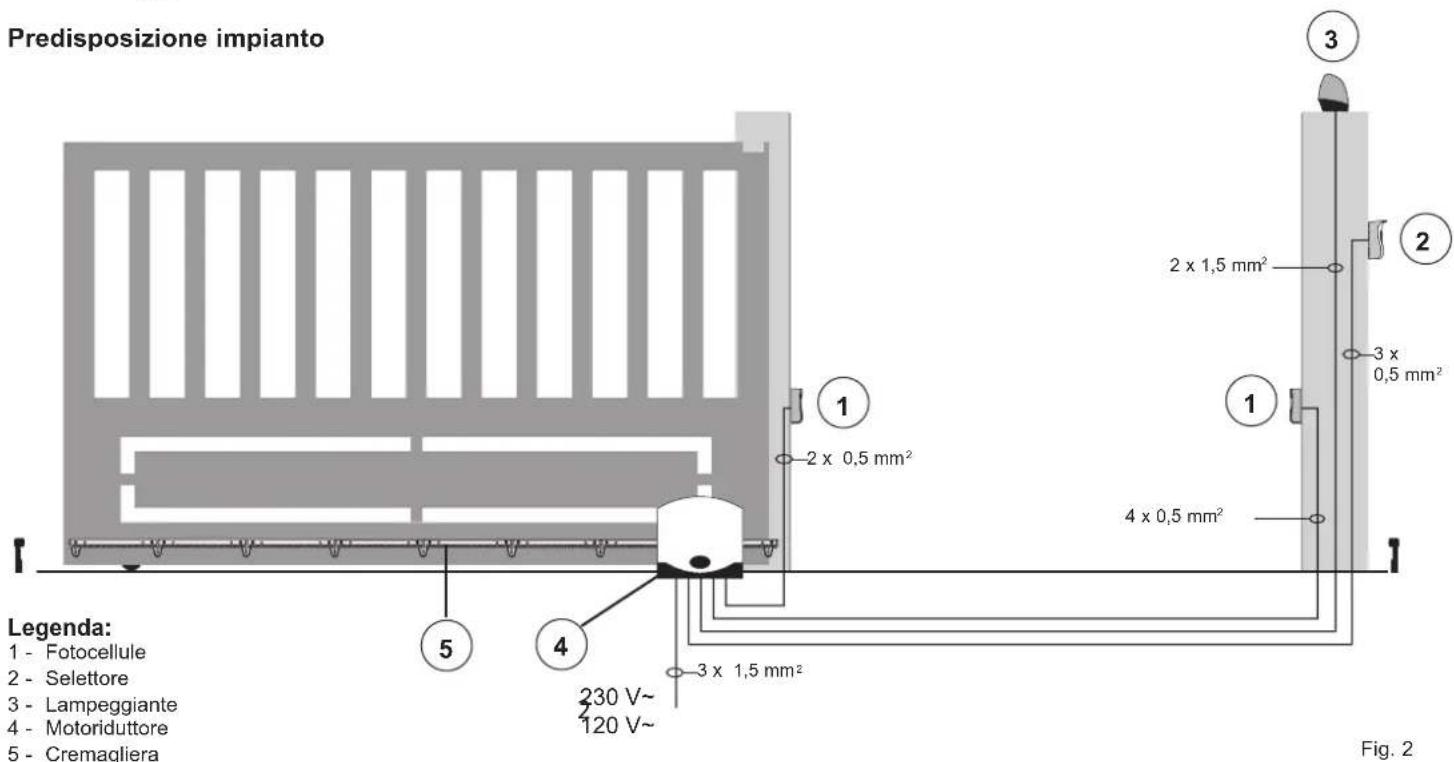

Predisposizione impianto Legenda: 1 - Fotocellule 2 - Selettore 3 - Lampeggiante 4 - Motoriduttore 5 - Cremagliera 230 V~ 120 V~ 3 x 1,5 mm² 4 x 0,5 mm² 2 x 1,5 mm² 3 x 0,5 mm² 2 3 2 Legenda: Fig. 2

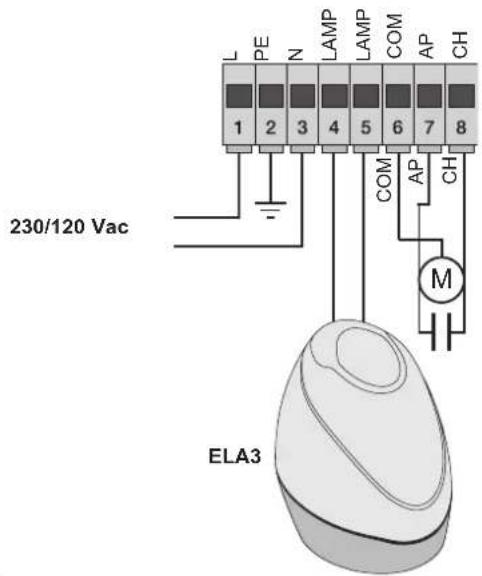

3.1- Cablaggio linea alimentazione, lampeggiante e motore elettrico:

L PE N LAMP LAMP COM AP CH 1 2 3 4 5 6 7 8 230/120 Vac COM AP CH M ELA3

Fig. 3

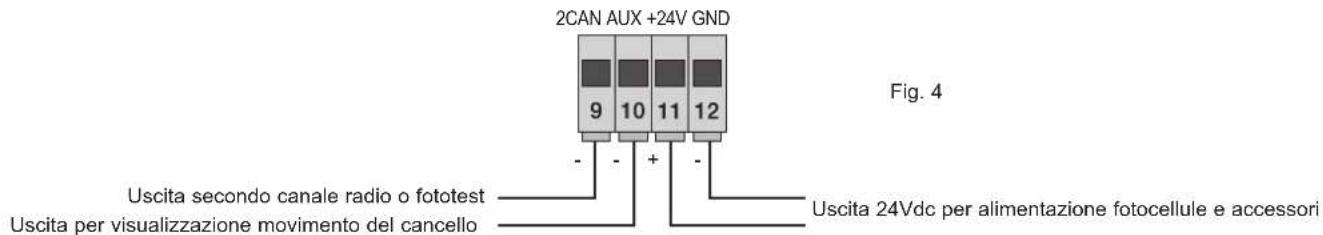

3.2- Cablaggio uscite a 24V:

2CAN AUX +24V GND 9 10 11 12 - - + - - Uscita secondo canale radio o fototest Uscita per visualizzazione movimento del cancello Uscita 24Vdc per alimentazione fotocellule e accessori Fig. 4

Numero morsetto	Descrizione Funzione
1-2-3	Linea alimentazione	Linea di alimentazione 230/120 Vac (1 = fase / 2 = conduttore di terra / 3 = neutro)
4-5	Uscita per lampeggiante	Uscita per lampeggiante (230/120 Vac max 60 Watt)
6-7-8	Uscita per alimentazione motore elettrico	Uscita per l'alimentazione del motore (6 = comune / 7 = apre / 8 = chiude) nel morsetto 7 e 8 è collegato il condensatore in parallelo al motore elettrico
9-11	Uscita secondo canale radio o fototest	Uscita secondo canale radio o fototest (selezionabile tramite dip switch 1-3 e 9 = GND / 11= +24 Vdc max 120 mA)
10-11 Uscita segnalazione movimento cancello		Uscita di segnalazione del movimento del cancello (10 = GND / 11 = +24 Vdc max 120 mA)
11-12	Uscita 24 V d.c.	Uscita 24 Vdc per l'alimentazione delle fotocellule e degli accessori (11 = GND / 12 = +24 Vdc 300mA)

La somma degli assorbimenti delle uscite 2CAN AUX e -VA non devono superare i 500 mA

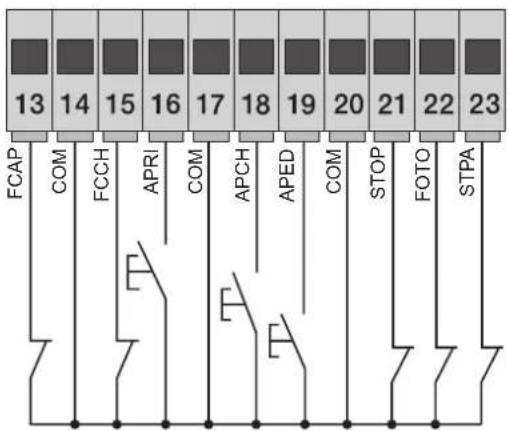

3.3- Cablaggio ingressi:

La centrale viene fornita con gli ingressi di sicurezza normalmente chiusi non ponticellati (STOP, FOTO, STPA), aggiungere un ponticello tra il comune (COM) e l'ingresso che non si intende utilizzare

13 14 15 16 17 18 19 20 21 22 23 FCAP COM FCCH APRI COM APCH APED COM STOP FOTO STPA

Fig. 5

RS09/RS09.120

Numero morsetto	Descrizione Tipo ingresso
14-17-20 Comune ingressi di comando (GND permanente) -
13 Ingresso	finecorsa di apertura (con il dip 2-1 in OFF) Normalmente chiuso
15 Ingresso	finecorsa di chiusura (con il dip 2-1 in OFF) Normalmente chiuso
16	Ingresso pulsante di sola apertura, dedicato per timer o detector per spire a induzione magnetica	Normalmente aperto
18	Ingresso di comando sequenziale, per il comando della corsa completa del cancello	Normalmente aperto
19	Ingresso di comando sequenziale, per il comando della corsa pedonale del cancello	Normalmente aperto
21 Ingresso	per arresto del cancello Normalmente chiuso
22 Ingresso	fotocellula, attivo durante la chiusura del cancello Normalmente chiuso
23	Ingresso bordi o fotocellula interna, attivo durante la chiusura e l'apertura del cancello	Normalmente chiuso

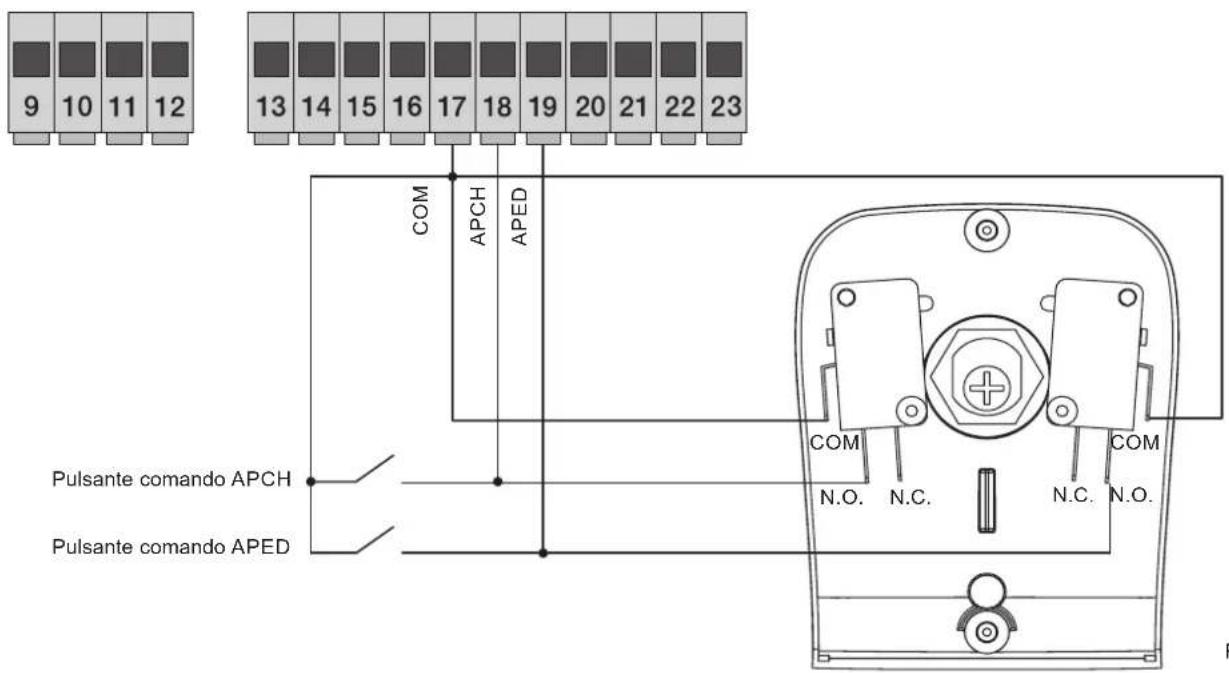

3.4- Collegamento pulsanti di comando e selettore a chiave, contatti normalmente aperti (i led ap/ch o aped si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo) ingresso APCH comanda l'apertura o la chiusura completa del cancello, ingresso APED comanda l'apertura o la chiusura parziale del cancello:

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 COM APCH APED Pulsante comando APCH Pulsante comando APED N.O. N.C. N.C. N.O. COM COM N.O.

Fig. 6

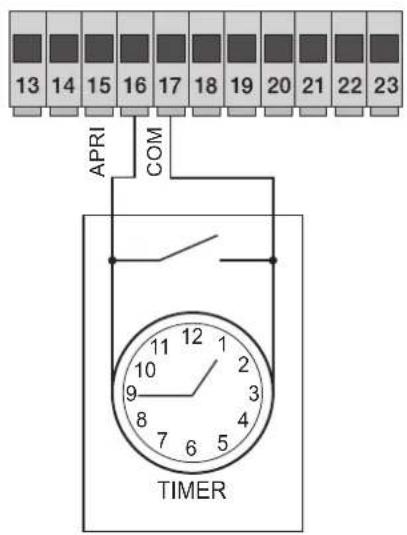

3.5- Collegamento timer o detector a induzione magnetica con contatto normalmente aperto (i led apre si accende quando il timer o il detector a induzione magnetica sono azionati) ingresso APRI comanda l'apertura completa del cancello, fino a quando il contatto resta chiuso, il cancello apre e resta in posizione di apertura, i comandi APCH, APED e i radiocomandi memorizzati non sono attivi fino al riarmo del contatto da chiuso a aperto, dopo il tempo di richiusura automatica impostato con il trimmer PAUSA, il cancello richiude, questo ingresso viene utilizzato per aprire e tenere in posizione di apertura il cancello nelle fasce orarie di maggiore afflusso:

13 14 15 16 17 18 19 20 21 22 23 APRI COM TIMER

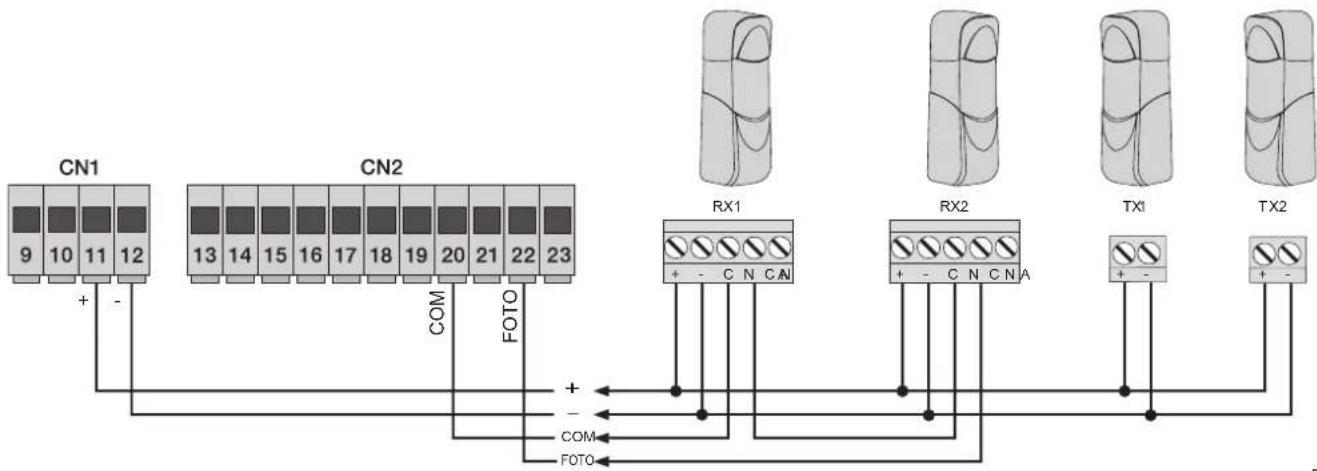

3.6- Collegamento fotocellule:

contatto normalmente chiuso (a fotocellule non impegnate il led FOTO deve essere acceso) l'intervento di questo ingresso durante la chiusura inverte il movimento, se non utilizzato fare un ponticello tra COM e FOTO, è necessario rispettare la polarità per l'alimentazione delle fotocellule:

Fig. 8

3.7- Collegamento bordo sensibile

Ingresso programmabile (con bordo o fotocellula non impegnato il led STPA deve essere acceso) l'intervento di questo ingresso durante l'apertura inverte immediatamente il movimento per 1,5 secondi e poi arresta il cancello, mentre durante la chiusura inverte il movimento fino alla completa apertura, vedere il dip switch 1-4 per selezionare il tipo di bordo, se non utilizzato fare un ponticello tra COM. e STPA e portare il dip 1-4 in off:

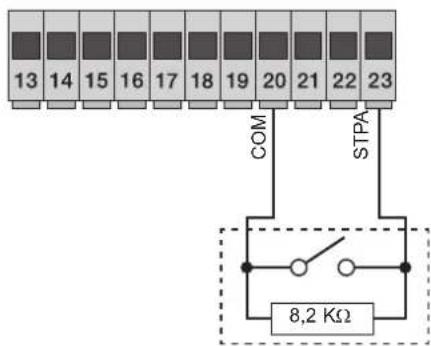

Collegamento bordo sensibile resistivo

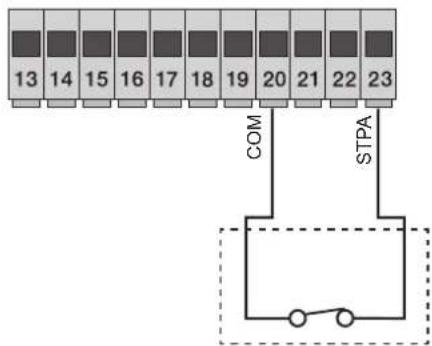

Collegamento bordo a Switch
Esempio DIP in posizione OFF:

Esempio DIP in posizione ON:

13 14 15 16 17 18 19 20 21 22 23 COM STPA 8,2 KΩ

Ingresso STPA come bordo resistivo a 8,2Kohm, portare il dip switch 1-4 in posizione ON

DIP 2

DIP 1

Ingresso STPA come bordo a switch elettromeccanico, portare il dip switch 1-4 in posizione OFF

DIP 2

DIP 1
Fig. 9

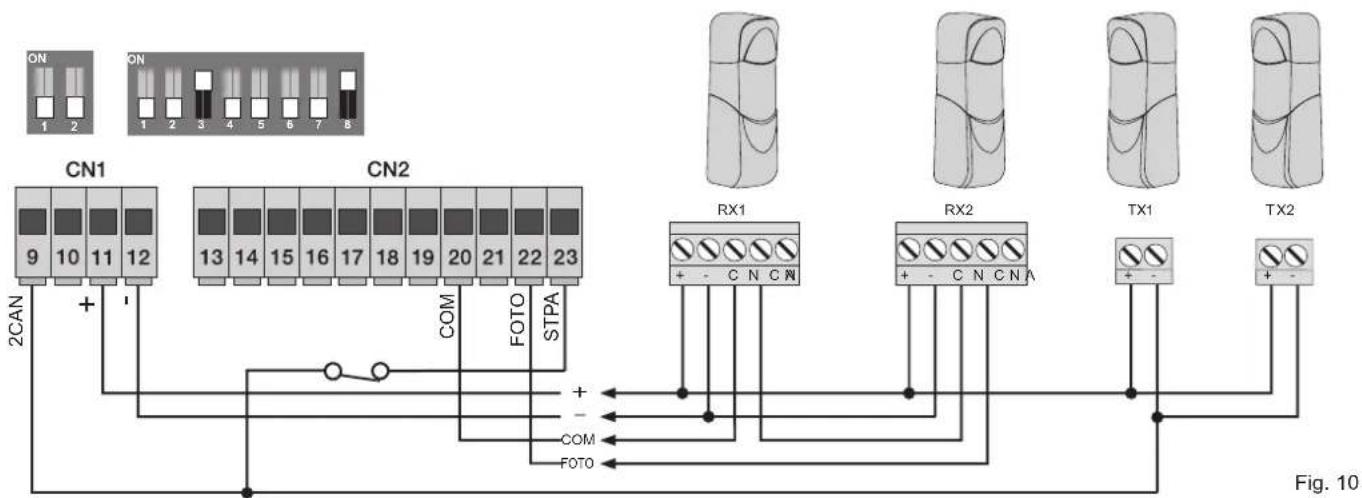

3.8- Collegamento elettrico con funzione fototest attiva (dipswitch 1-3 e 1-8 in ON) la centrale controlla il funzionamento delle sicurezze:

RS09/RS09.120

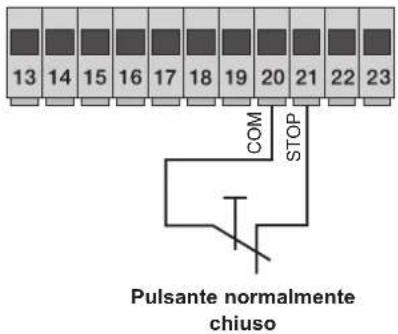

3.9- Collegamento pulsante di arresto: contatto normalmente chiuso, l'apertura del contatto provoca l'arresto del cancello e la sospensione del tempo di richiusura automatica (a pulsante non impegnato il led STOP deve essere acceso), se non utilizzato fare un ponticello tra COM e STOP:

13 14 15 16 17 18 19 20 21 22 23 COM STOP Pulsante normalmente chiuso

Fig. 11

N.B.: se nell'impianto non sono presenti le fotocellule, bordi sensibili o pulsanti di arresto, gli ingressi FOTO, STPA e STOP devono essere ponticellati (non attivare la funzione di fototest e selezionare il bordo a switch, dip switch 1.4 e 1.8 settati in OFF).

3.10- Collegamento antenna:

in dotazione viene fornito il filo rigido di 17cm già cablato, per aumentare la portata collegare l'antenna come riportato in figura:

4 - Descrizione dei LED presenti sul circuito:

SIGLA DESCRIZIONE
APRI	Visualizza lo stato dell'ingresso APRI (morsetto numero 16), se non impegnato il LED rosso resta spento (utilizzato per comandare solo l'apertura, dedicato per il collegamento di spire a induzione magnetica o timer)
AP/CH	Visualizza lo stato dell'ingresso AP/CH (morsetto numero 18), se non impegnato il LED rosso resta spento
APED	Visualizza lo stato dell'ingresso APED (morsetto numero 19), se non impegnato il LED rosso resta spento
STOP	Visualizza lo stato dell'ingresso STOP (morsetto numero 21), se non impegnato il LED verde resta acceso, se non viene utilizzato ponticellare tra il morsetto COM e STOP
FOTO	Visualizza lo stato dell'ingresso FOTO (morsetto numero 22), se non impegnato il LED verde resta acceso, se non viene utilizzato ponticellare tra il morsetto COM e FOTO.
STPA	Visualizza lo stato dell'ingresso STPA (morsetto numero 23), se non impegnato il LED verde resta acceso, se non viene utilizzato ponticellare tra il morsetto COM e STPA.
FCAP	Visualizza l'ingresso del finecorsa di apertura, si spegne quando il cancello è completamente aperto, se il dip-switch 2.1 è settato in OFF
FCCH	Visualizza l'ingresso del finecorsa di chiusura, si spegne quando il cancello è completamente chiuso, se il dip-switch 2.1 è settato in OFF
DL9	Visualizza lo stato di programmazione

5 - Pulsanti presenti sul circuito:

Sigla Descrizione

AP/CH Comanda l'apertura e la chiusura del cancello

P1 Premere per entrare in programmazione della corsa

P2 Premere per entrare in programmazione o cancellazione dei radiocomandi

Controllo preliminare:

Dopo aver dato alimentazione alla centrale il led DL9 si accende per un secondo. Controllare i led di diagnostica degli ingressi, STOP, FOTO, STPA, FCAP e FCCH devono essere accesi, nel caso in cui uno dei contatti normalmente chiusi o uno dei contatti normalmente aperti non risulta nello stato di riposo, il led DL9 lampeggia velocemente per indicare una eventuale anomalia.

Nel caso uno degli ingressi di sicurezza (FOTO, STOP, STPA) non venga utilizzato inserire un ponte tra COM e l'ingresso non utilizzato.

6 - Programmazione

Sezione del verso di apertura: la centrale è dotata di dip switch per selezionare la direzione di apertura del cancello.

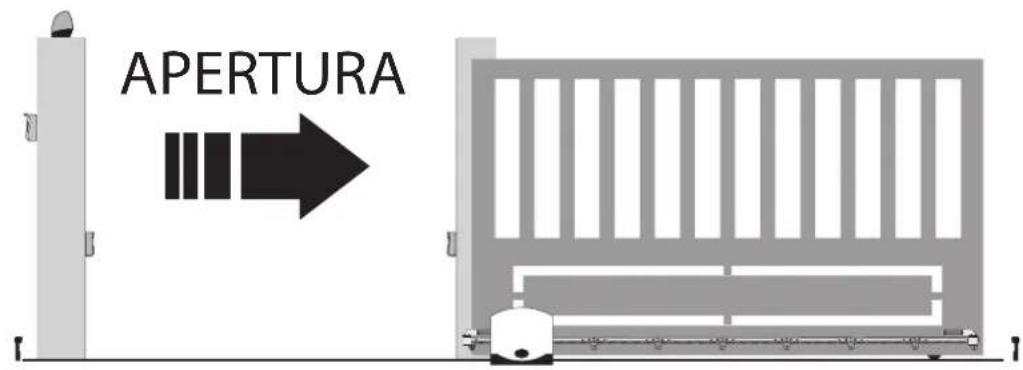

Nel caso il cancello apra verso destra, settare il dip switch 2-1 in OFF:

APERTURA

DIP 2
DIP 1

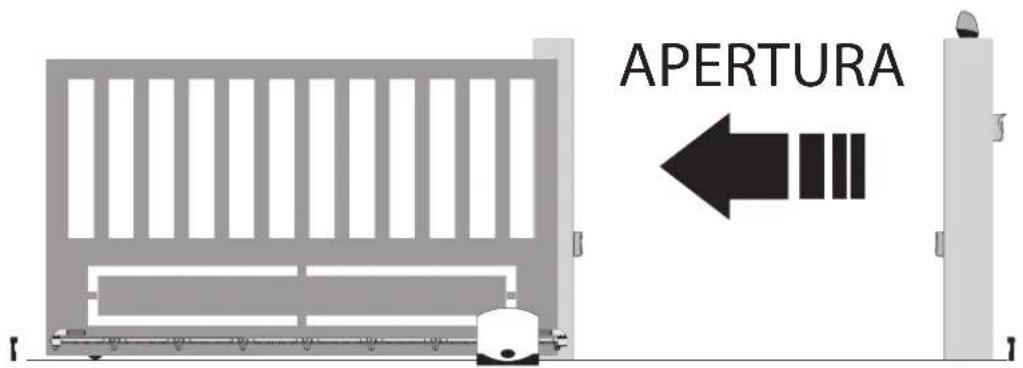

Nel caso il cancello apra verso sinistra, settare il dip switch 2-1 in ON:

APERTURA

DIP 2
DIP 1

Procedura per la programmazione della corsa del cancello:

APERTURA

Fig. 13

• Portare il cancello in posizione di chiusura, il led del finecorsa deve essere spento
• premere e tenere premuto il tasto P1 fino a quando il led rosso DL9 inizia a lampeggiare, circa 3 secondi
• premere e rilasciare il tasto AP/CH, il cancello parte in apertura a velocità normale
• premere e rilasciare il tasto AP/CH, per fissare il punto di inizio rallentamento in apertura, il cancello prosegue a velocità ridotta fino l'intervento del finecorsa in apertura, per poi fermarsi
• dopo circa 2 secondi, riparte automaticamente in chiusura a velocità normale
• premere e rilasciare il tasto AP/CH, per fissare il punto di inizio rallentamento in chiusura, il cancello prosegue a velocità ridotta fino l'intervento del finecorsa in chiusura, per poi fermarsi
• dopo circa 2 secondi, riparte automaticamente in apertura a velocità normale
• premere e rilasciare il tasto AP/CH, per fissare il punto di apertura parziale o pedonale
• dopo circa 2 secondi, riparte automaticamente in chiusura a velocità normale fino l'intervento del finecorsa in chiusura, per poi fermarsi.
  Il led DL9 si spegne per indicare che la programmazione della corsa è finita.

Nel caso il movimento del cancello risultasse invertito controllare il dip switch 2-1, non cambiare il cablaggio né del finecorsa né del motore elettrico.

Programmazione e cancellazione del radiocomando.

Il primo radiocomando memorizzato imposta la tipologia di radiocomandi utilizzabili (rolling code o codice fisso)

programmazione del tasto del radiocomando associato all'ingresso AP/CH:

• premere e tenere premuto il tasto P2 fino a quando il led DL9 inizia a lampeggiare lentamente, rilasciare il tasto P2
• premere il tasto del radiocomando da memorizzare come comando di apertura e chiusura totale del cancello, entro 10 secondi
• il led DL9 si accende fisso per 2 secondi per poi spegnersi, il radiocomando è memorizzato, per memorizzare altri radiocomandi ripetere la procedura descritta.

programmazione del tasto del radiocomando associato all'ingresso APED o all'uscita 2CAN (vedi dipswitch numero 3):

• premere e tenere premuto il tasto P2 fino a quando il led DL9 inizia a lampeggiare velocemente, per circa 4 secondi, rilasciare il tasto P2
• premere il tasto del radiocomando da memorizzare come comando di apertura pedonale del cancello o attivazione uscita 2CAN, entro 10 secondi
• il led DL9 si accende fisso per 2 secondi per poi spegnersi, il radiocomando è memorizzato, per memorizzare altri radiocomandi ripetere la procedura descritta.

Cancellazione di tutti i radiocomandi memorizzati:

togliere l'alimentazione alla centrale. Premere e tenere premuto il tasto P2, ridare alimentazione alla centrale senza rilasciare il tasto P2. Il led DL9 inizia a lampeggiare, successivamente aumenta la velocità del lampeggio, allo spegnimento del led DL9 rilasciare il tasto P2.

Con la fine di questa procedura tutti i radiocomandi presenti nella memoria sono cancellati, il primo radiocomando che verrà appreso imposta la tipologia dei radiocomandi memorizzabili nella centrale.

La capacità massima è di 128 radiocomandi, al raggiungimento della capacità massima, entrando in programmazione del radiocomando (il LED DL9 lampeggia) alla pressione del tasto del nuovo trasmettitore da memorizzare, il LED DL9 esegue tre lampeggi veloci.

Memorizzazioni delle regolazioni:

è possibile memorizzare il settaggio corrente dei dipswitch e dei trimmer presenti nella scheda estraibile e successivamente rimuoverla, in modo da rendere impossibile ulteriori modifiche. Procedere come descritto: premere contemporaneamente i tasti P1 e P2 fino alla accensione del led DL9, rilasciare i pulsanti, il led DL9 inizierà a lampeggiare velocemente per poi spegnersi. A questo punto è possibile rimuovere la schedina ed i settaggi dei dip switch e dei trimmer verranno mantenuti anche spegnendo e riaccendendo la centrale di comando.

Collaudo dell'automazione:

è necessario eseguire il collaudo di tutti gli accessori collegati alla centrale di comando, in speciale modo i dispositivi di sicurezza come bordi sensibile e fotocellule. Si ricorda che le fotocellule invertono la marcia del cancello solo durante la chiusura e i bordi sensibili se premuti durante l'apertura invertono il movimento del cancello per 1,5 secondi, mentre in chiusura se premuti riaprono completamente il cancello.

7 - Trimmer per regolazioni:

Trimmer Funzione Range
Pausa Tempo di richiusura automatica Da 1 a 140 secondi, massimo in senso orario
Forza Forza motore elettrico Da 20 a 100%, massimo in senso orario
Freno Frenatura su finecorsa Da 0 a 100% (a zero frenatura non attiva), massimo in senso orario
V.rall. Velocità di rallentamento Da 30 a 100%, massimo in senso orario
Sens.	Tempo di rilevazione ostacolo	Se portato al massimo questo trimmer la funzione antischiacciamento non è attiva

8- Funzioni dip switch: dopo aver settato i dip è necessario ponticellare per qualche secondo i contatti di jr1 reset o togliere e ridare alimentazione perché il cambiamento venga aggiornato dalla centrale:

Numero dip switch	Stato del dip Descrizione
DIP 1-1 OFF Spunto in partenza attivato
DIP 1-1 ON Spunto in partenza disattivato
DIP 1-2 OFF Prelampeggio non attivo
DIP 1-2	ON	Prelampeggio attivo, prima del movimento del cancello il lampeggiante si accende per 3 secondi
DIP 1-3 OFF L'uscita 2CAN è associata al secondo canale del radiocomando
DIP 1-3 ON L'uscita 2CAN viene utilizzata per alimentare i trasmettitori delle fotocellule
DIP 1-4 OFF L'ingresso STPA usato per il collegamento di bordi sensibili a switch
DIP 1-4 ON L'ingresso STPA usato per il collegamento di bordi sensibili resistivi
DIP 1-5 OFF Vedi tabella delle logiche di funzionamento per ingressi di comando
DIP 1-5 ON
DIP 1-6 OFF
DIP 1-6 ON
DIP 1-7 OFF
DIP 1-7 ON
DIP 1-8 OFF Funzione fototest non attiva
DIP 1-8	ON	Funzione fototest attiva (verifica delle fotocellule a ogni comando) vedi paragrafo 4.8
DIP 2-1 OFF		Per apertura del cancello verso destra
DIP 2-1 ON		Per apertura del cancello verso sinistra
DIP 2-2 OFF		L'uscita AUX ( morsetto numero 10) lampeggia durante il movimento del cancello, lampeggio lento durante l'apertura, veloce durante la chiusura, accesa fissa a cancello aperto e spenta a cancello chiuso
DIP 2-2	ON	L'uscita AUX ( morsetto numero 10)si spegne solo a cancello completamente chiuso

Logiche funzionamento per ingressi di commando:

Dip 5	Dip 6	Dip 7	Logica
OFF	OFF	OFF	Condominiale plus
OFF	OFF	ON	Condominiale plus+ chiudi subito
OFF	ON	OFF	Automatica
OFF	ON	ON	Automatica+ chiudi subito
ON	ON	OFF	condominiale
ON	ON	ON	Condominiale + chiudi subito
ON	OFF	OFF	Semi automatica
ON	OFF	ON	Passo-passo

Descrizione delle logiche:

Condominale plus: il comando APCH a cancello chiuso comanda l'apertura, durante la fase di apertura viene ignorato. Una volta completata l'apertura il cancello rimane in pausa per il tempo di sosta. Un comando APCH durante il tempo di pausa fa ripartire da zero il tempo di richiusura automatica. Il comando APCH durante la chiusura comanda la riapertura.

Automatica: il comando APCH a cancello chiuso comanda l'apertura, durante la fase di apertura ferma il cancello e con un ulteriore comando il cancello chiude. Nel caso di completa l'apertura, il cancello rimane in pausa per il tempo di sosta. Un comando APCH durante il tempo di pausa fa ripartire il cancello in chiusura. Il comando APCH durante la chiusura comanda la riapertura.

Condominiale: a cancello chiuso un comando dell'ingresso APCH comanda l'apertura, durante l'apertura del cancello il comando APCH viene ignorato dalla centrale, a cancello completamente aperto rimane aperto per il tempo di richiusura automatica, un comando APCH durante la pausa il cancello parte a chiudere, un successivo comando durante la chiusura comanda la riapertura.

Semi automatica: a cancello chiuso un comando dell'ingresso APCH comanda l'apertura. Durante l'apertura il comando APCH ferma il cancello .A cancello completamente aperto non è attiva la richiusura automatica, per chiudere il cancello, prima del tempo di richiusura automatica è necessario dare un comando tramite l'ingresso APCH, un successivo comando APCH durante la chiusura comanda la riapertura.

Passo-passo: a cancello chiuso un comando dell'ingresso APCH comanda l'apertura. Durante l'apertura il comando APCH ferma il cancello .A cancello completamente aperto non è attiva la richiusura automatica, per chiudere il cancello è necessario dare un comando tramite l'ingresso APCH, un successivo comando APCH durante la chiusura ,arresta il cancello e un altro impulso provoca la riapertura.

Chiudi subito: l'impegno delle fotocellule provoca la richiusura del cancello dopo 5 secondi dal loro disimpegno, indipendentemente dal tempo di sosta impostato.

La centrale di controllo può funzionare con o senza encoder, alla accensione la centrale esegue un controllo della presenza dell'encoder sul connettore CN6. Per il funzionamento senza encoder è necessario inserire il jumper nel connettore CN6 come riportato nell'immagine fig.15 e dare alimentazione alla centrale, con questa configurazione il trimmer SENS e la funzione di rilevamento ostacolo non sono attive. Per il funzionamento con encoder è necessario inserire il cavo del circuito encoder nel connettore CN6 e dare alimentazione alla centrale, con questa

configurazione il trimmer SENS e la funzione di rilevamento ostacolo sono attive.

Funzionamento con encoder:

Rilevamento ostacolo Descrizione
Durante la chiusura Il cancello inverte immediatamente il movimento, per aprire completamente
Durante l'apertura	Il cancello inverte immediatamente il movimento per 1,5 secondi per poi fermarsi

CN6

Fig. 14

9 - Problemi e soluzioni:

Problema Causa Soluzione
L'automazione non funziona	Manca alimentazione di reteFusibili bruciatiIngressi di comando e sicurezza non funzionante	Controllare interruttore della linea di alimentazioneSostituire i fusibili con lo stesso valoreControllare i led di diagnostica (STOP , STPA e FOTO. devono essere accesi)
Non si riesce a memorizzare i radiocomandi Sicurezze aperteBatterie del radiocomando scaricheRadiocomando non compatibile con il primo memorizzatoRaggiunto la saturazione della memoria	Controllare i led di diagnostica (STOP , STPA e FOTO. devono essere accesi)Sostituire le batterieIl primo radiocomando memorizzato configura la centrale per memorizzare solo radiocomandi a rolling code o solo radiocomandi a dipEliminare almeno un radiocomando o aggiunge-re un ricevitore esterno (capacità massima 128 radiocomandi)
Il radiocomando non funziona Batterie del radocomando scariche Sostituire le batterie
Non si riesce ad entrare in programmazione della corsa	Sicurezze aperte Controllare i led di diagnostica (STOP , STPA e FOTO. devono essere accesi)
Appena parte il cancello si ferma e inverte Accelerazione in partenza bassaNon rilevato encoder	Aumentare il trimmer FORZA e SENSControllare il connettore encoder sia inserito
Durante il rallentamento il cancello si ferma e inverte	Velocità rallentamento troppo bassa Aumentare il trimmer V.rall e sens
Il cancello non si ferma con l'intervento dei finecorsa e interviene il riconoscimento ostacolo	Il finecorsa non interviene correttamente Anticipare	la staffa del finecorsa

DICHIARAZIONE CE DI CONFORMITÀ

(Dichiarazione di incorporazione di quasi-macchine allegato IIB Direttiva 2006/42/CE)

No.:ZDT00438.00

Il sottoscritto, rappresentante il seguente costruttore

Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

dichiara qui di seguito che i prodotti

SCHEDA DI COMANDO - SERIE RS

Articoli

RS09, RS10, RS11, RS15

risultano in conformità a quanto previsto dalla(e) seguente(i) direttiva(e) comunitaria(e) (comprese tutte le modifiche applicabili) e che sono state applicate tutte le seguenti norme e/o specifiche tecniche

Direttiva BT 2006/95/CE: EN 60335-2-103 (2003) + A11 (2009)

Direttiva EMC 2004/108/CE: EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

Direttiva R&TTE 1999/5/CE: EN 301 489-3 (2002), EN 300 220-3 (2000)

Direttiva Macchine 2006/42/CE EN 13241(2003) + A1 (2011), EN 12453 (2000)

Dichiara inoltre che la messa in servizio del prodotto non deve avvenire prima che la macchina finale, in cui deve essere incorporato, non è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE.

Dichiara che la documentazione tecnica pertinente è stata costituita da Elvox SpA, è stata compilata in conformità all'allegato VIIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Si impegna a presentare, in risposta ad una richiesta adeguatamente motivata delle autorità nazionali, tutta la necessaria documentazione giustificativa pertinente al prodotto.

Campodarsego, 29/04/2013

L'Amministratore Delegato

Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell'ultima revisione della dichiarazione ufficiale disponibile prima della stampa di questo manuale. Il presente testo è stato adattato per motivi editoriali. Copia della dichiarazione originale può essere richiesta a Elvox SpA.

RS09/RS09.120

Contents:

Page
