Tipo di prodotto	Centrale di comando per motoriduttore scorrevole 230 Vca
Marca	Vimar (gamma Elvox)
Modello	ELVOX ESM6.D (serie RS10)
Alimentazione	230 Vca (50/60 Hz)
Potenza motore max	600 W
Fusibile protezione motore	F2 (5x20) 5 A
Fusibile protezione logica	F1 (5x20) 630 mA
Uscita lampeggiante	230 Vca, max 40 W
Uscita 24 Vcc accessori	24 Vcc, max 300 mA
Ricevitore radio integrato	Sì, capacità 128 radiocomandi (codice fisso o variabile)
Encoder	Integrato (rilevamento ostacoli e controllo velocità)
Display	Schermo di programmazione
Ingressi di sicurezza	STOP, FOTO, STPA (normalmente chiusi)
Ingressi di comando	APRI (apertura sola), APCH (sequenziale), APED (pedoni)
Finecorsa	FCAP (apertura), FCCH (chiusura), normalmente chiusi
Funzioni programmabili	Chiusura automatica, rallentamento, forza motore, rilevamento ostacoli, ecc.
Memoria guasti	Storico degli ultimi 9 errori
Temperatura di funzionamento	Da -20 °C a +55 °C (stima standard)
Grado di protezione	IP54 (stima per uso esterno)
Dimensioni (circa)	150 x 100 x 50 mm (stima)
Peso (circa)	0,5 kg (stima)
Manutenzione	Verificare i LED di diagnostica, mantenere puliti i collegamenti

Domande frequenti - ELVOX ESM6.D Vimar

Come regolare il senso di apertura del cancello?

Usare il parametro P18 nel menu PAR. Impostare su R per apertura a destra o L per apertura a sinistra.

Perché il mio cancello non si avvia?

Verificare l'alimentazione 230 V, i fusibili (5A e 630 mA) e i LED di diagnostica: STOP, STPA e FOTO devono essere accesi (ingressi di sicurezza).

Come registrare un nuovo telecomando?

Accedere al menu RAD dal menu principale. Selezionare 1 CH per comando sequenziale o 2 CH per pedoni/2CAN. Premere il pulsante del telecomando per registrarlo.

Cosa fare se il cancello si ferma e inverte il movimento?

Indica un ostacolo o una regolazione troppo sensibile. Aumentare i parametri P15 (forza motore) e P16 (forza su ostacolo). Assicurarsi che l'encoder sia correttamente collegato.

Come programmare la corsa del cancello?

Usare il menu LRNE per una programmazione rapida o LRN per personalizzare i punti di rallentamento. Prima, regolare il senso di apertura (P18).

La chiusura automatica non funziona

Verificare il parametro P01 (abilita chiusura automatica): impostare su ON. Impostare anche P02 per il tempo di chiusura (da 2 a 600 secondi).

Come cancellare un telecomando smarrito?

Nel menu RAD, selezionare ERAS. Usare i tasti UP/DOWN per scegliere la posizione di memoria del telecomando, poi premere a lungo OK fino a visualizzare 0000.

Cosa significano i codici errore F02, F03, ecc.?

F02 : ostacolo in apertura; F03 : ostacolo in chiusura; F04 : cellula FOTO attiva; F06 : bordo sensibile STPA attivo; F09 : tempo di manovra superato; F11/F12 : fallimento test di sicurezza.

Come collegare le fotocellule?

Collegare i contatti normalmente chiusi tra i morsetti COM e FOTO (morsetto 22) e COM e STPA (morsetto 23) se utilizzato. Alimentare le fotocellule tramite i morsetti 11 (GND) e 12 (+24V). Rispettare la polarità.

Posso usare la centrale senza encoder?

Sì. Inserire il ponticello fornito sul connettore CN6 e alimentare la centrale. Il parametro P16 (rilevamento ostacoli) sarà quindi disattivato.

MANUALE UTENTE ELVOX ESM6.D Vimar

Scheda con display 230 Vac per scorrevole

1 - Caratteristiche....1
2 - Descrizione della centrale....1
3 - Cablaggi elettrici 2
4 - Descrizione LED presenti nel circuito....6
5 - Descrizione pulsanti presenti nel circuito 6
6 - Descrizione completa del menù di programmazione ....7
7 - Messaggi di errore....12
8 - Problemi e soluzioni....12

RS10

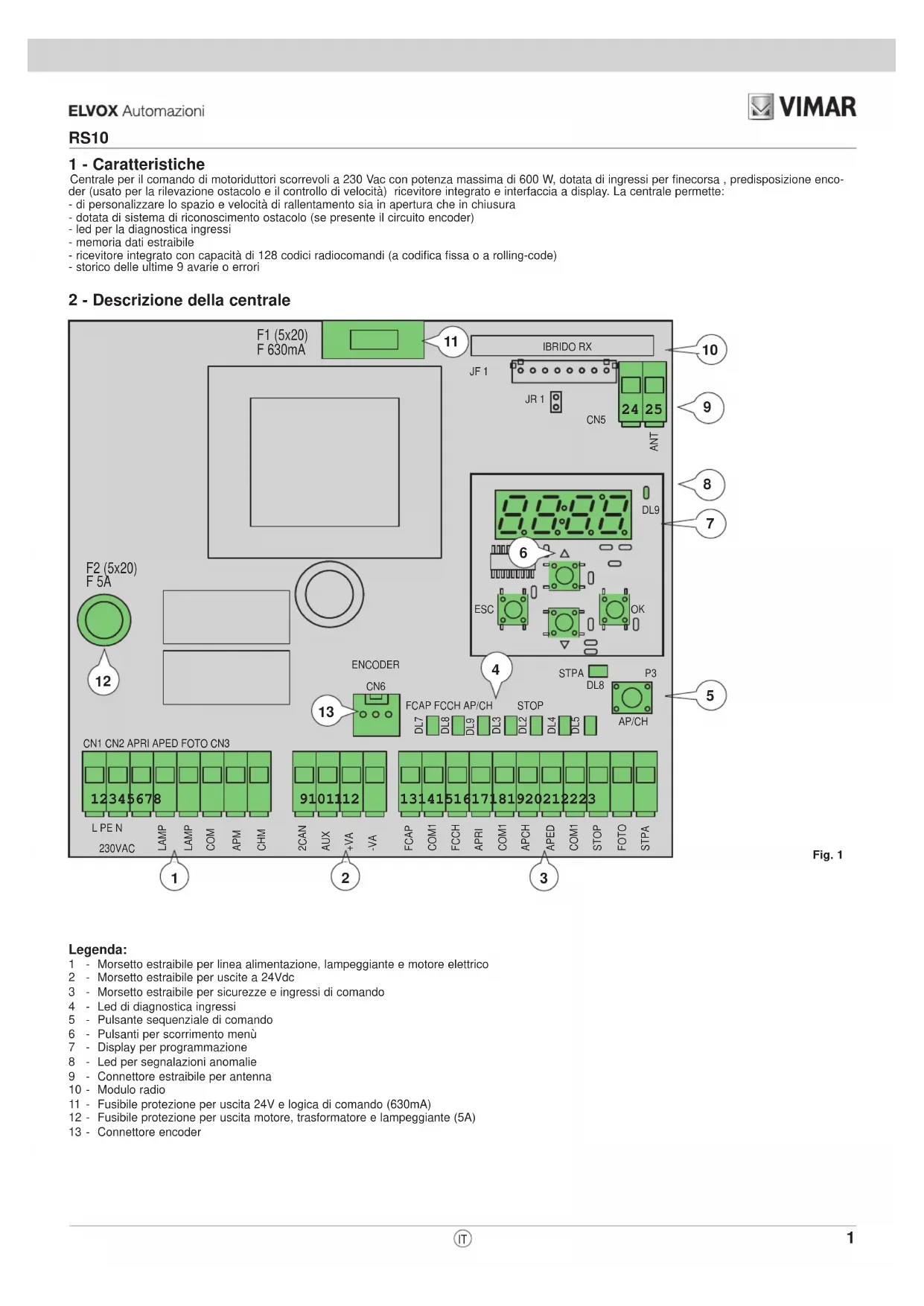

1 - Caratteristiche

Centrale per il comando di motoriduttori scorrevoli a 230 Vac con potenza massima di 600 W, dotata di ingressi per finecorsa, predisposizione encoder (usato per la rilevazione ostacolo e il controllo di velocità) ricevitore integrato e interfaccia a display. La centrale permette:

• di personalizzare lo spazio e velocità di rallentamento sia in apertura che in chiusura
• dotata di sistema di riconoscimento ostacolo (se presente il circuito encoder)
• led per la diagnostica ingressi
• memoria dati estraibile
• ricevitore integrato con capacità di 128 codici radiocomandi (a codifica fissa o a rolling-code)
• storico delle ultime 9 avarie o errori

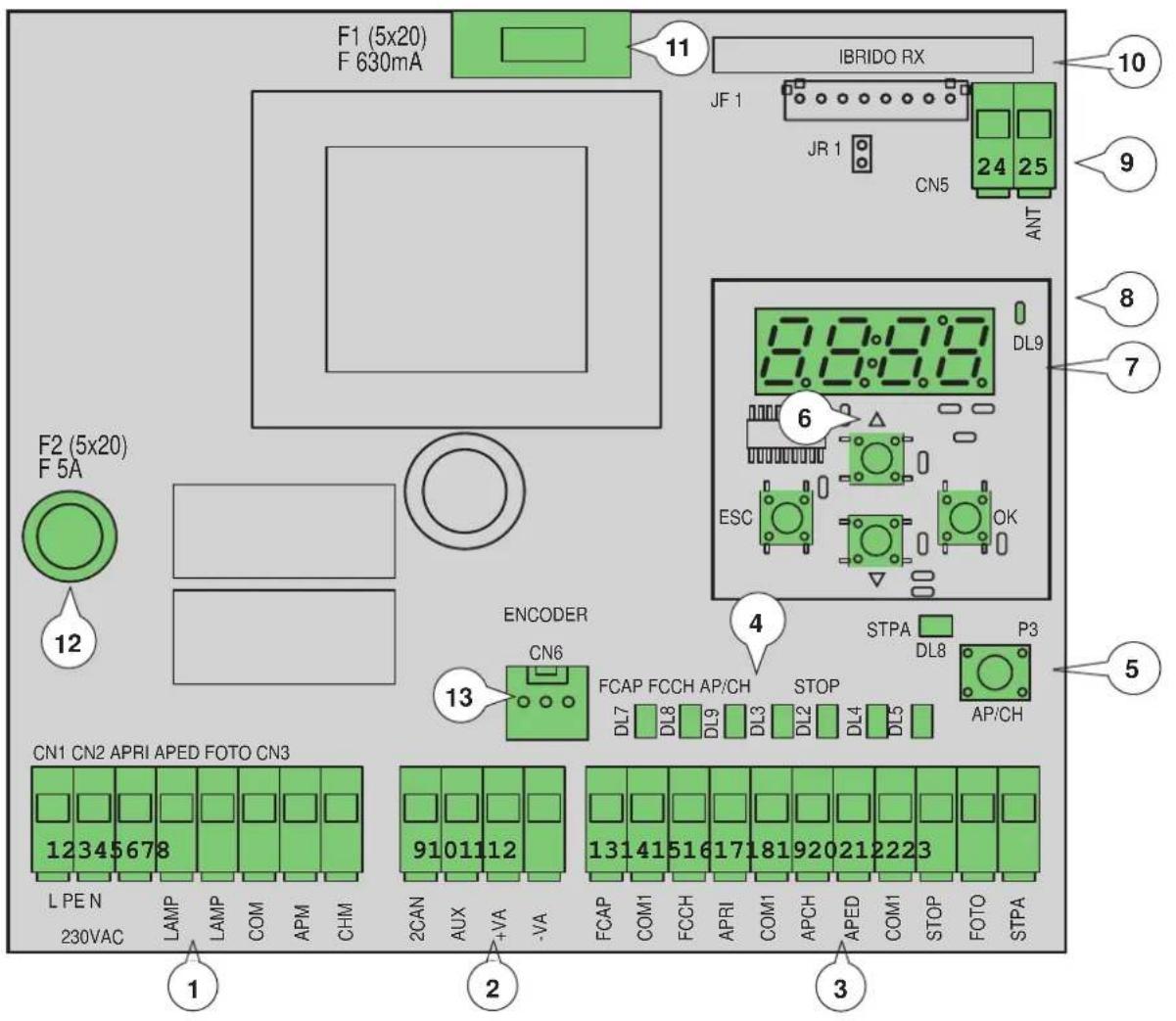

2 - Descrizione della centrale

F1 (5x20) F 630mA 11 IBRIDO RX JF 1 JR 1 CN5 24 25 ANT 10 9 8 7 6 ESC OK DL9 ENCODER STPA DL8 P3 13 12 12345678 L PEN 230VAC LAMP LAMP COM APM CHM 2CAN AUX +VA -VA FCAP COM1 FCCH APRI COM1 APCH APED COM1 STOP FOTO STPA 12345678 9101112 1314151617181920212223 1314151617181920212223

Fig. 1

Legenda:

1 - Morsetto estraibile per linea alimentazione, lampeggiante e motore elettrico
2 - Morsetto estraibile per uscite a 24Vdc
3 - Morsetto estraibile per sicurezze e ingressi di comando
4 - Led di diagnostica ingressi
5 - Pulsante sequenziale di comando
6 - Pulsanti per scorrimento menù
7 - Display per programmazione
8 - Led per segnalazioni anomalie
9 - Connettore estraibile per antenna
10 - Modulo radio
11 - Fusibile protezione per uscita 24V e logica di comando (630mA)
12 - Fusibile protezione per uscita motore, trasformatore e lampeggiante (5A)
13 - Connettore encoder

RS10

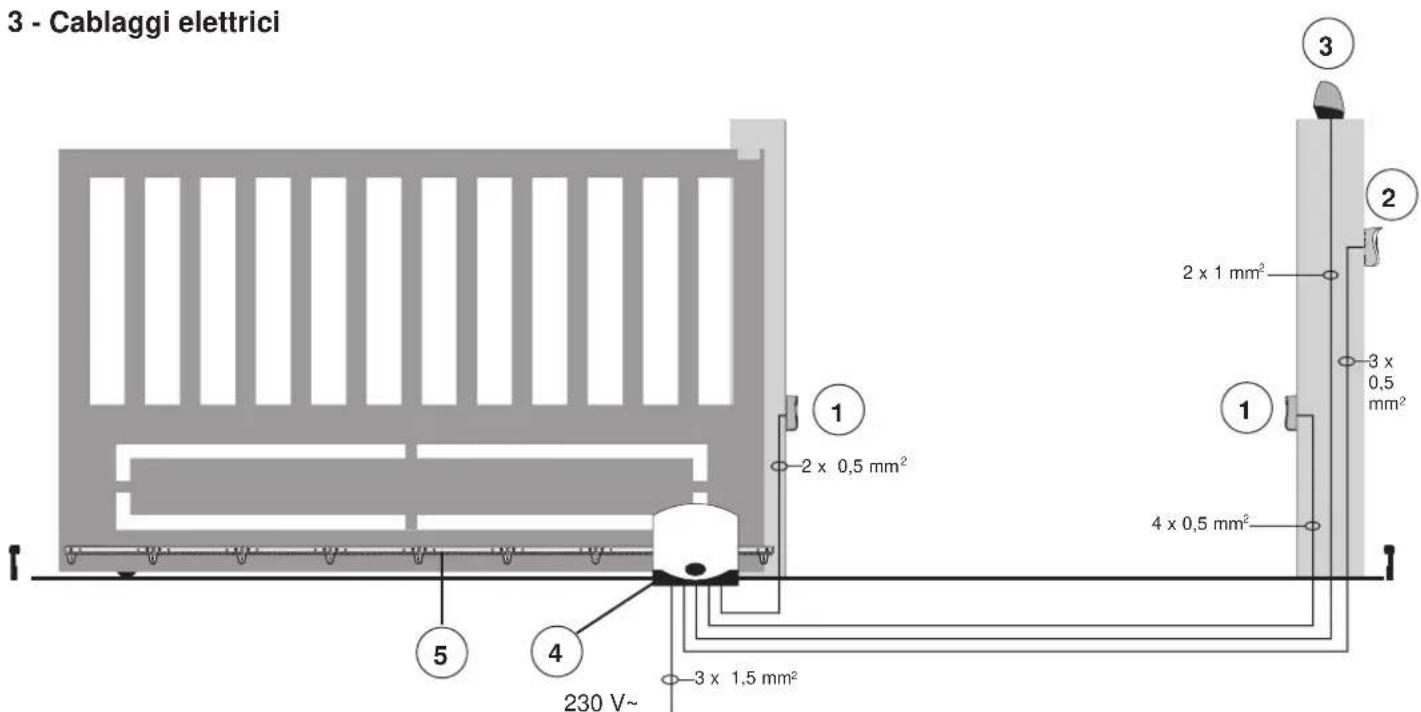

3 - Cablaggi elettrici

3 - Cablaggi elettrici 1 2 x 0,5 mm² 2 x 1 mm² 3 x 0,5 mm² 4 x 0,5 mm² 1 2 3 2 4 5 3 x 1,5 mm² 230 V~

Legenda:

1 - Fotocellule
2 - Selettore
3 - Lampeggiante
4 - Motoriduttore
5 - Cremagliera

Fig. 2

La centrale può funzionare con o senza encoder, alla accensione la centrale esegue un controllo della presenza dell'encoder sul connettore CN6. Per il funzionamento senza encoder è necessario inserire il jumper nel connettore CN6 come riportato nell'immagine fig.3 e dare alimentazione alla centrale, con questa configurazione la funzione di rilevamento ostacolo e il parametro P16 non sono attivi. Per il funzionamento con encoder è necessario inserire il cavo del circuito encoder nel connettore CN6 e dare alimentazione alla centrale.

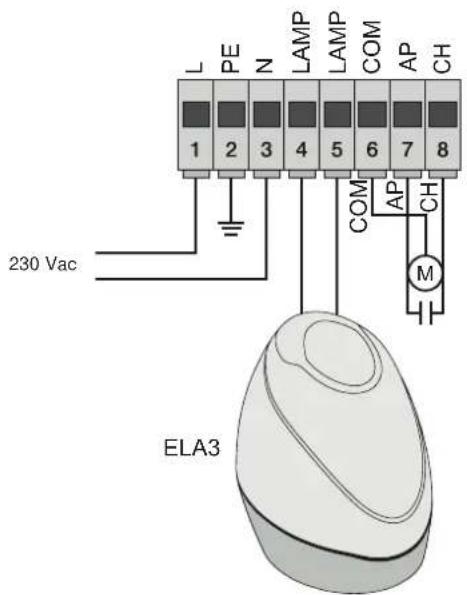

3.1 - Cablaggio linea alimentazione, lampeggiante e motore elettrico:

L PE N LAMP LAMP COM AP CH 1 2 3 4 5 6 7 8 COM AP CH 230 Vac M ELA3

Fig. 4

RS10

3.2 - Cablaggio uscite a 24V:

Uscita secondo canale radio o fototest Uscita per visualizzazione movimento del cancello

2CAN AUX +24V GND 9 10 11 12 - + - -

Uscita 24Vdc per alimentazione fotocellule e accessori

Fig. 5

Numero D	Descrizione Funzione
1-2-3	Linea alimentazione	Linea alimentazione 230 V ac (1 = fase / 2 = conduttore di terra / 3 = neutro)
4-5	Uscita per lampeggiante	Uscita per lampeggiante (230 V ac max 40 W)
6-7-8	Uscita per alimentazione motore elettrico	Uscita alimentazione motore (6 = comune / 7 = apre / 8 = chiude) nel morsetto 7 e 8 è collegato il condensatore in parallelo al motore elettrico
9-11	Uscita secondo canale radio o fototest	Uscita secondo canale radio o fototest (selezionabile tramite parametro P08, max. 65 mA)
10-11	Uscita segnalazione movimento cancello	Uscita segnalazione del movimento del cancello (selezionabile tramite il parametro P=07, max. 65 mA)
11-12	Uscita 24Vdc per alimentazione accessori	Uscita 24 Vdc per alimentazione fotocellule e accessori (11 = GND / 12 = +24 V dc max 300 mA)

3.3 - Cablaggio ingressi

La centrale viene fornita con gli ingressi di sicurezza normalmente chiusi non ponticellati (STOP, FOTO, STPA). aggiungere un ponticello tra il comune (COM) e l'ingresso che non si intende utilizzare.

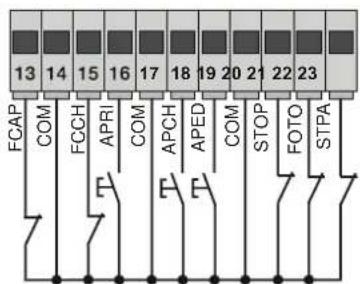

3.3.1 - Collegamento pulsanti di comando e selettore a chiave

Contatti normalmente aperti (i LED rossi AP/CH o APED si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo):

Fig. 6

Numero morsetto	Descrizione Tipo ingresso
14-17-20 COM : Comune ingressi di comando (GND permanente) -
13	FCAP :Ingresso finecorsa di apertura se il cancello apre verso destra (P18=R), ingresso finecorsa di chiusura se il cancello apre verso sinistra (P18=L)	Normalmente chiuso
15	FCCH : Ingresso finecorsa di chiusura se il cancello apre verso destra (P18=R), ingresso finecorsa di apertura se il cancello apre verso sinistra (P18=L)	Normalmente chiuso
16	APRI : Ingresso pulsante di sola apertura, dedicato per timer o detector per spire a induzione magnetica	Normalmente aperto
18	APCH : Ingresso di comando sequenziale, per il comando della corsa completa del cancello	Normalmente aperto
19	APED : Ingresso di comando sequenziale, per il comando della corsa pedonale del cancello	Normalmente aperto
21	STOP : Ingresso per arresto del cancello	Normalmente chiuso
22	FOTO : Ingresso fotocellula, attivo durante la chiusura del cancello	Normalmente chiuso
23	STPA : Ingresso bordi o fotocellula interna, attivo durante la chiusura e l'apertura del cancello	Normalmente chiuso

RS10

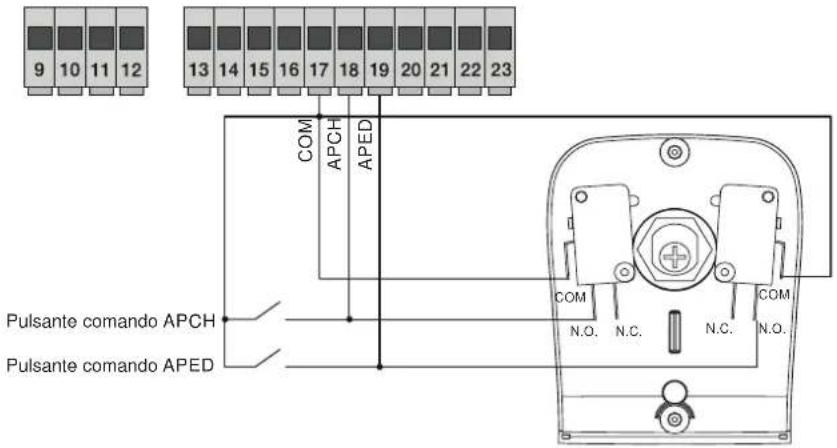

3.4 - Collegamento pulsanti di comando e selettore a chiave

contatti normalmente aperti (i led APCH o aped si accendono quando viene azionato il selettore o i pulsanti collegati in parallelo) ingresso APCH comanda l'apertura o la chiusa completa del cancello, ingresso APED comanda l'apertura o la chiusura parziale del cancello:

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 COM APCH APED Pulsante comando APCH Pulsante comando APED COM N.O. N.C. N.C. COM N.O.

Fig. 7

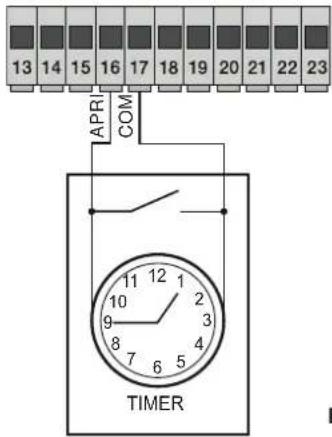

3.5 - Collegamento timer o detector a induzione magnetica

con contatto normalmente aperto (i led apre si accende quando il timer o il detector a induzione magnetica sono azionati) ingresso APRI comanda l'apertura completa del cancello, fino a quando il contatto resta chiuso il cancello apre e resta in posizione di apertura, i comandi APCH, APED e i radiocomandi memorizzati non sono attivi fino al riarmo del contatto da chiuso a aperto, dopo il tempo di richiusura automatica impostato con il trimmer PAUSA, il cancello richiude, questo ingresso viene utilizzato per aprire e tenere in posizione di apertura il cancello nelle fasce orarie di maggiore afflusso:

13 14 15 16 17 18 19 20 21 22 23 APRI COM TIMER

Fig. 8

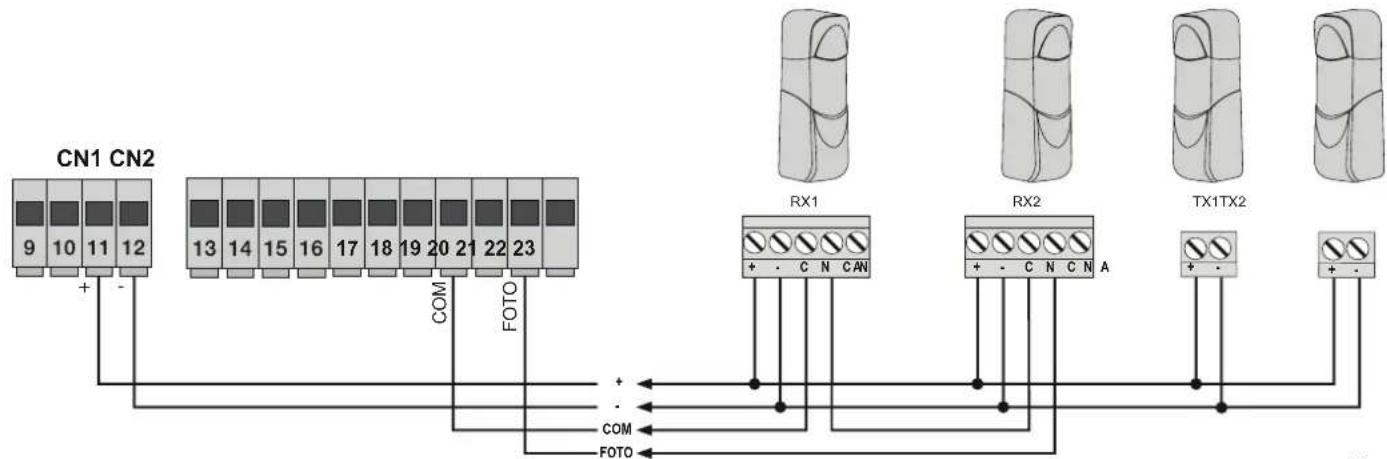

3.6 - Collegamento fotocellule:

contatto normalmente chiuso (a fotocellule non impegnate il led FOTO, deve essere acceso) l'intervento di questo ingresso durante la chiusura inverte il movimento, se non utilizzato fare un ponticello tra COM. e FOTO, è necessario rispettare la polarità per l'alimentazione delle fotocellule :

Fig. 9

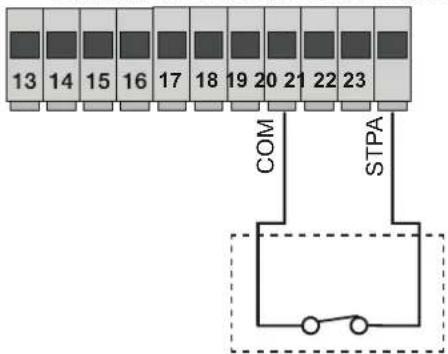

3.7 - Collegamento bordo sensibile

Ingresso programmabile (con bordo o fotocellula non impegnato il led STPA deve essere accesso) l'intervento di questo ingresso durante l'apertura inverte immediatamente il movimento per 1,5 secondi e poi arresta il cancello, mentre durante la chiusura inverte il movimento fino alla completa apertura, vedere il parametro P06 per selezionare il tipo di bordo, se non utilizzato fare un ponticello tra COM e STPA e lasciare il parametro P06 in OFF.

Collegamento bordo a Switch Collegamento bordo sensibile resistivo

13 14 15 16 17 18 19 20 21 22 23 COM STPA

Ingresso STPA come bordo a switch elettromeccanico, portare il parametro P06 in OFF.

13 14 15 16 17 18 19 20 21 22 23 COM STPA 8,2 KΩ

Ingresso STPA come bordo resistivo a 8,2Kohm, portare il parametro P06 in ON

Fig. 10

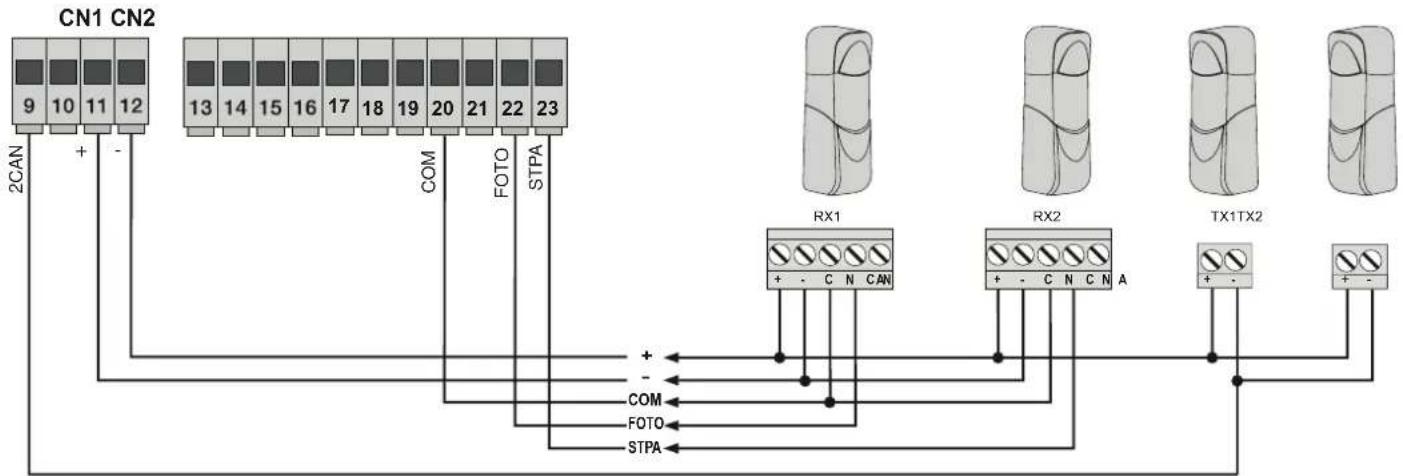

3.8 - Collegamento elettrico con funzione fototest attiva:

con parametro P08 a 1 la centrale controlla il funzionamento delle fotocellule collegate su ingresso FOTO, con parametro P08 a 2 la centrale controlla il funzionamento delle fotocellule collegate su l'ingresso STPA, con parametro P08 a 3 la centrale controlla il funzionamento delle fotocellule collegate su gli ingressi FOTO e STPA. Nella figura 10 viene riportato un esempio di collegamento con fototest attivo solo per l'ingresso FOTO.

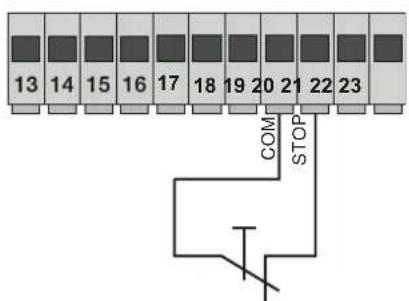

3.9 - Collegamento pulsante di arresto:

contatto normalmente chiuso, l'apertura del contatto provoca l'arresto del cancello e la sospensione del tempo di richiusura automatica (a pulsante non impegnato il led STOP deve essere acceso), se non utilizzato fare un ponticello tra COM e STOP:

13 14 15 16 17 18 19 20 21 22 23 COM STOP

Pulsante normalmente chiuso
Fig. 12

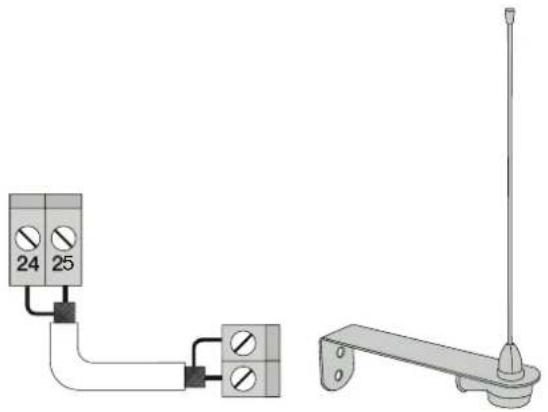

3.10 - Collegamento antenna:

in dotazione viene fornito il filo rigido di 17 cm già cablato, per aumentare la portata collegare l'antenna come riportato in figura:

4 - Descrizione dei LED presenti sul circuito

Sigla Colore Stato LED		Stato morsetto
APRI Rosso		Spento Ingresso APRI	(morsetto 16) non impegnato
		Acceso Ingresso APRI	(morsetto 16) impegnato
APCH Rosso		Spento Ingresso APCH	(morsetto 18) non impegnato
		Acceso Ingresso APCH	(morsetto 18) impegnato
APED Rosso		Spento Ingresso APED	(morsetto 19) non impegnato
		Acceso Ingresso APED	(morsetto 19) impegnato
STOP Verde		Spento Ingresso stop	(morsetto 21) impegnato
		Acceso	Ingresso STOP (morsetto 21) non impegnato, se non utilizzato ponticellare tra morsetti COM e STOP
FOTO Verde		Spento Ingresso FOTO	(morsetto 22) impegnato (fascio della fotocellula interrotto)
		Acceso	Ingresso FOTO (morsetto 22) non impegnato, se non utilizzato ponticellare tra morsetti COM e FOTO
STPA Verde		Spento Ingresso STPA	(morsetto 23) impegnato (bordo sensibile premuto)
		Acceso	Ingresso STPA (morsetto 23) non impegnato, se non utilizzato ponticellare tra morsetti COM e FOTO
FCAP Verde		Spento	"Ingresso FCAP (morsetto 13) impegnato. Il cancello si trova nella posizione di: Fine corsa di apertura se parametro P18=R (apertura verso destra) Fine corsa di chiusura se parametro P18=L (apertura verso sinistra)"
		Acceso Ingresso FCAP	(morsetto 13) non impegnato.
FCCH Verde		Spento	"Ingresso FCCH (morsetto 15) impegnato. Il cancello si trova nella posizione di: Fine corsa di chiusura se parametro P18=R (apertura verso destra) Fine corsa di apertura se parametro P18=L (apertura verso sinistra)"
		Acceso Ingresso FCAP	(morsetto 15) non impegnato.
DL1	Rosso	Lampeggio veloce	Lampeggia velocemente nel caso uno degli ingressi venga impegnato

5 - Pulsanti presenti sul circuito

Sigla	Descrizione
AP/CH Comanda	l'apertura e la chiusura del cancello
ESC	Uscita o ritorno al livello inferiore del menù
▲ UP	Aumenta di una unità il valore visualizzato o scorrimento sullo stesso livello del menù
▼ DOWN	Diminuisce di una unità il valore visualizzato o scorrimento sullo stesso livello del menù
OK	Conferma il valore o avanza al livello superiore del menù

Controllo preliminare:

Dopo aver dato alimentazione alla centrale nel dispaly compare il nome della centrale RS10, la versione del firmware Fxxx per poi spegnarsi. Controllare i led di diagnostica degli ingressi, i led STOP, FOTO, STPA, FCAP e FCCH devono essere accesi (se i finecorsa non sono impegnati).

RS10

• togliere alimentazione alla centrale
• premere contemporaneamente il tasto UP e il tasto DOWN

- dare alimentazione mantenendo premuti i tasti fino a quando nel display compare la scritta 60 H

Per riportare la centrale per il funzionamento con i 50 Hz ripetere la procedura, nel display comparirà la scritta 50 H.

6 - Descrizione completa del menù di programmazione

Il menù programmazione si divide in 3 livelli: primo livello principale e secondo livello parametri e terzo livello valori

Menù principale:

Messaggio Display Descrizione

LRNE Apprendimento della corsa con programmazione rapida (vedi paragrafo 7)

RAD Gestione dei radiocomandi

LRN Apprendimento della corsa con la programmazione personalizzata

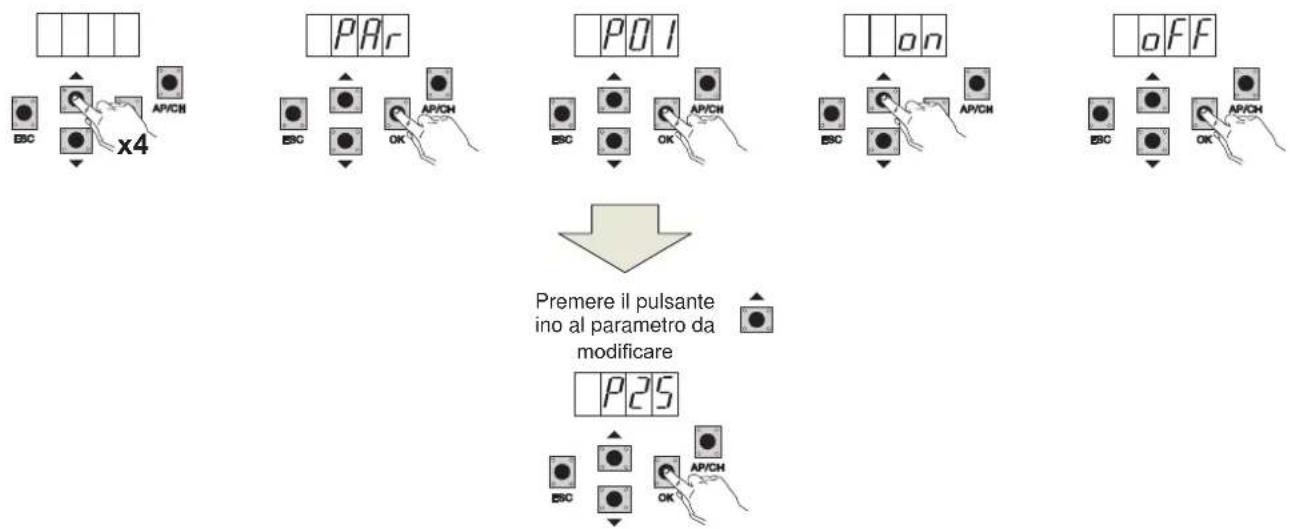

PAR Permette di modificare tutti i parametri della centrale

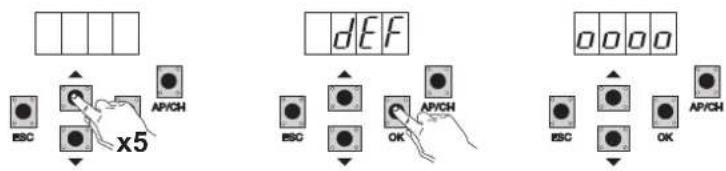

DEF Permette di ritornare a valori di default del menù parametri

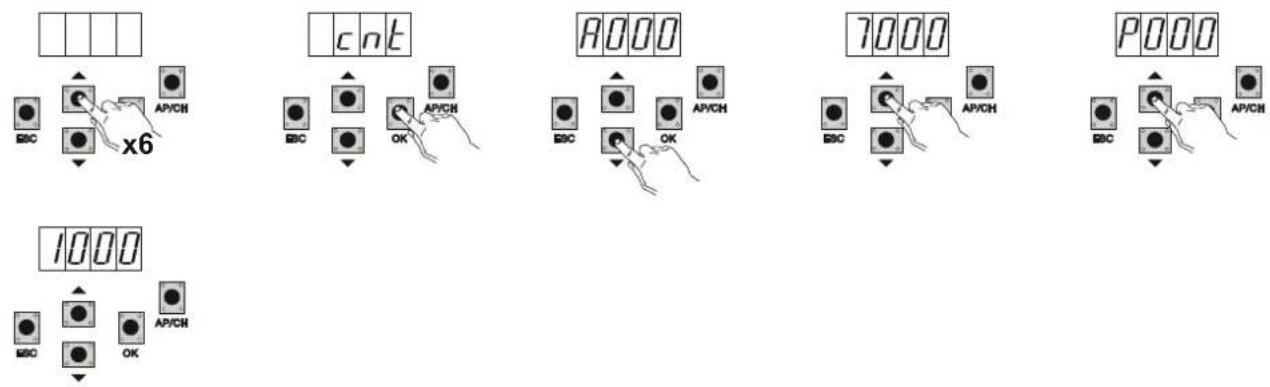

CNT Permette di visualizzare le manovre effettuate

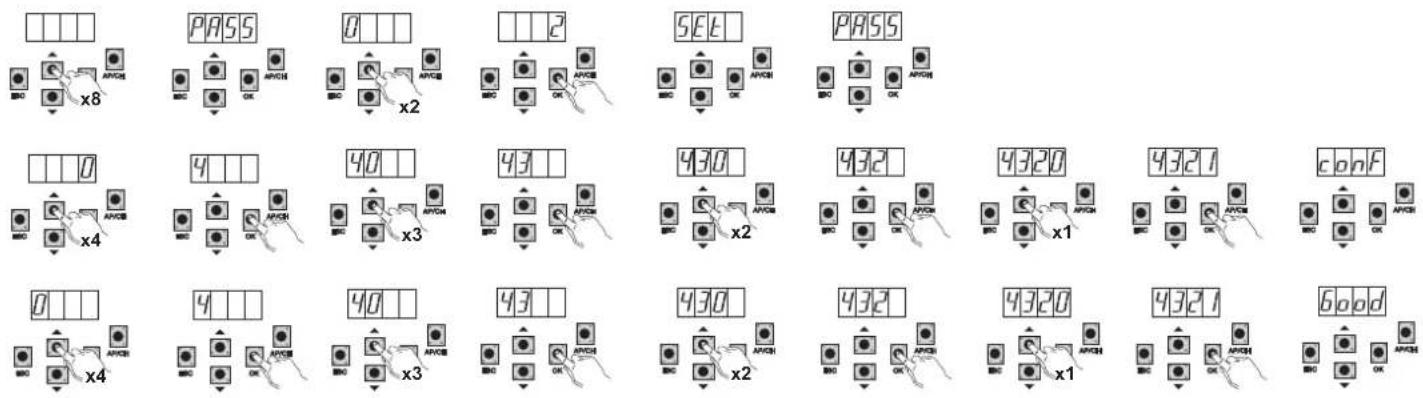

PASS Permette l'inserimento di una password a 4 cifre

Dopo aver selezionato la voce desiderata del menù principale tramite il tasto UP o DOWN, confermare premendo il tasto OK.

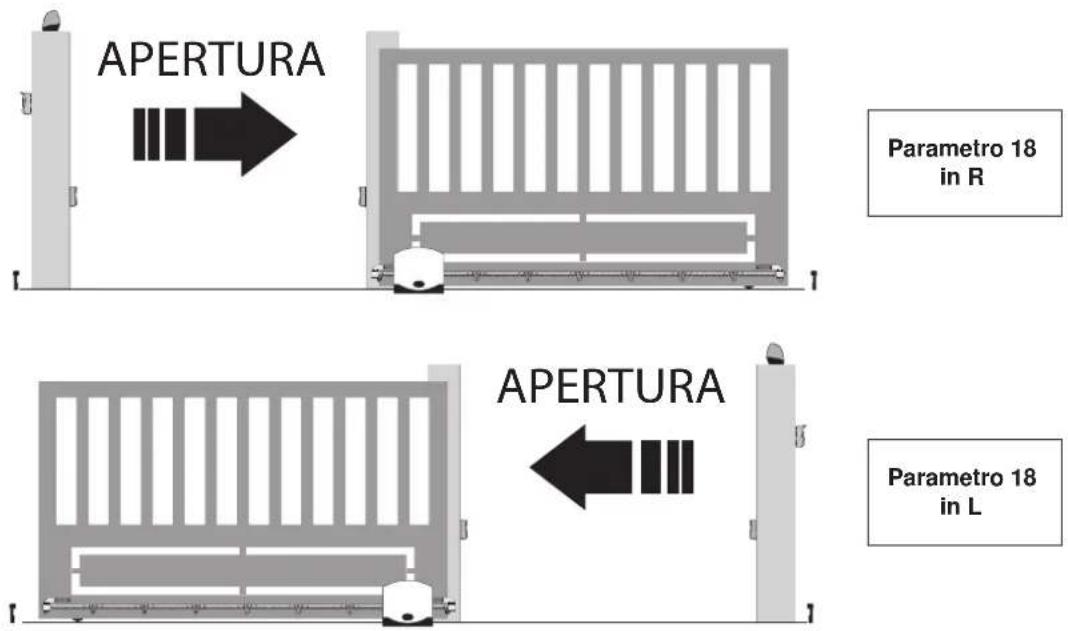

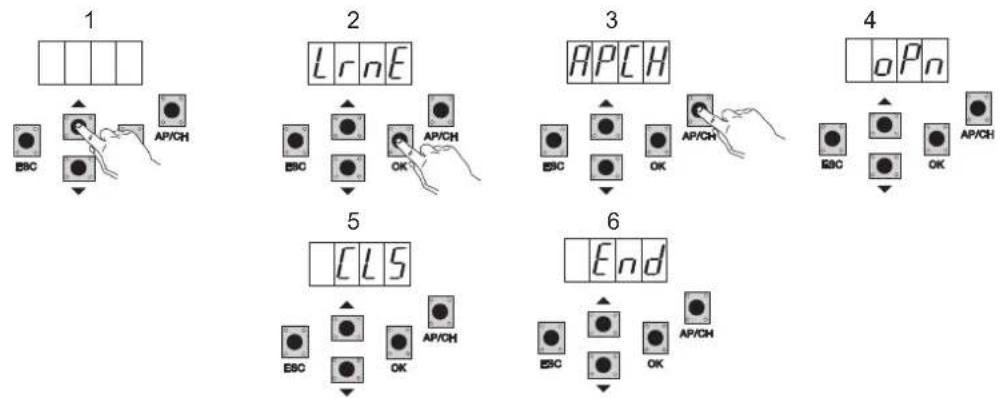

6.1 - LRNE: procedura rapida per la programmazione della corsa del cancello

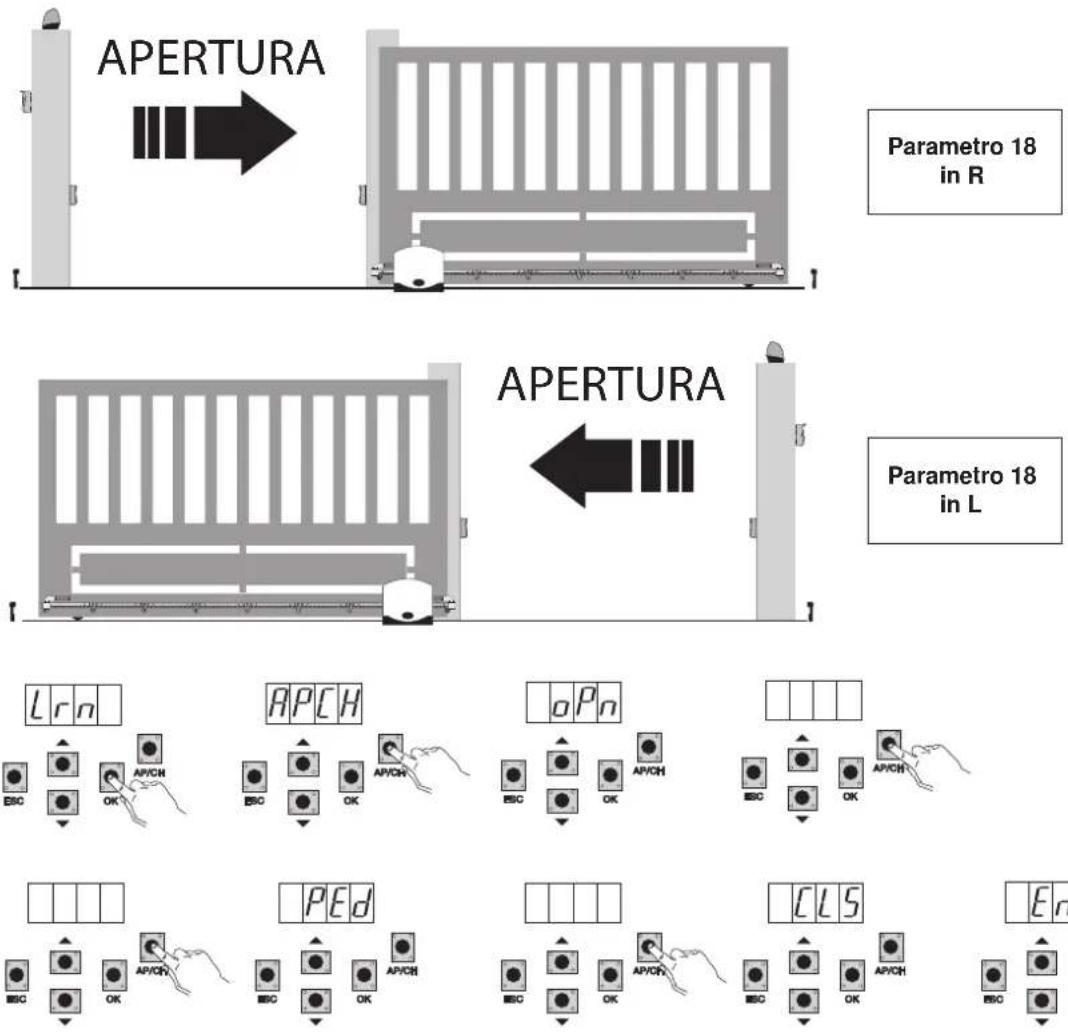

N.B.: prima di iniziare la programmazione controllare il parametro 18 (direzione apertura)

Nel caso il cancello apra verso destra, settare il parametro 18 (direzione apertura) a R.

Nel caso il cancello apra verso sinistra, settare il parametro 18 (direzione apertura) a L

RS10

1 2 3 4 5 6 Lr nE APCH oPn CLS End

Anche da cancello non chiuso, dopo essere entrati in programmazione premendo UP, OK e AP/CH, il cancello parte in apertura fino all'impegno del finecorsa, dopo 2 secondi il cancello riparte in chiusura a velocità di ciclo, rallenta e continua fino all'impegno del finecorsa di chiusura, la centrale memorizza la corsa del cancello (lo spazio e la velocità di rallentamento sono impostati come di default).

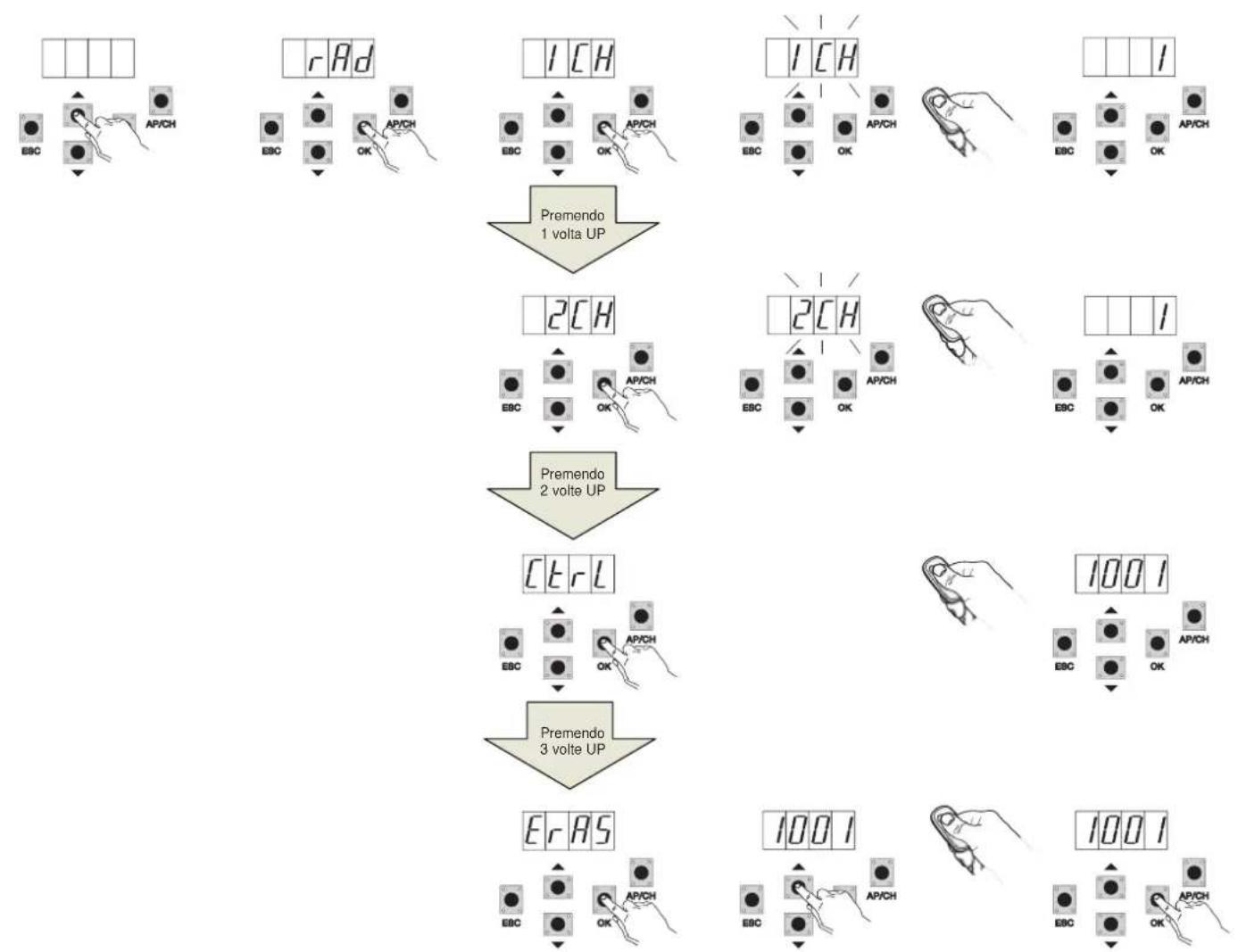

6.2 - RAD: menù gestione radiocomandi si divide in 4 parametri

RS10

Messaggio Display	Descrizione Messaggio Display dopo aver azionato il radiocomando
1 CH	Permette di memorizzare il tasto del radiocomando corrispondente all'ingresso APCH	(posizione di memoria occupata dal radiocomando appena memorizzato)
2 CH	Permette di memorizzare il tasto del radiocomando corrispondente all'ingresso PED o all'uscita 2CAN	(posizione di memoria occupata dal radiocomando appena memorizzato)
CTRL	La pressione del tasto del radiocomando permette di comparare e visualizzare la posizione di memoria dove è stato memorizzato.	Primo carattere del display:- canale associato al tasto del radiocomando memorizzato (1 o 2)Ultimi tre caratteri del display:- posizione di memoria occupata dal radiocomando appena memorizzato
ERAS	Consente di cancellare un radiocomando presente nella lista della memoria o tutti i radiocomandi presenti in memoria.	1. Premere OK fino a quando nel display compare ALL. Rilasciare OK Per cancellare tutti i radiocomandi:- premere e tenere premuto OK fino a quando nel display compare ooooPer cancellare un singolo radiocomando:- scorrere con i tasti UP o DOWN fino alla posizione di memoria occupata dal radiocomando che si desidera eliminare, premere e tenere premuto OK fino a quando nel display compare oooo (l'eliminazione di un radiocomando dalla posizione di memoria cancella le associazioni sia del primo che del secondo canale)

N.B.: il primo radiocomando memorizzato configura la centrale per accettare solo i radiocomandi con codifica rolling-code o solo radiocomandi con codifica fissa a 12bit.

Nota: Si consiglia di compilare la tabella finale riportando il numero della cella di memoria (viene visualizzato durante la memorizzazione del radiocomando) al nome utente, questo permette di eliminare un radiocomando nel caso venga smarrito.

6.3 - LRN: Apprendimento della corsa con la programmazione personalizzata, permette di definire i punti di inizio rallentamento sia in apertura che in chiusura

N.B.: prima di iniziare la programmazione controllare il parametro 18 (direzione apertura)

Nel caso il cancello apra verso destra, settare il parametro 18 (direzione apertura) a R.

Nel caso il cancello apra verso sinistra, settare il parametro 18 (direzione apertura) a L

RS10

• anche da cancello non chiuso, premere il tasto OK per entrare in programmazione avanzata della corsa, nel display compare la scritta APCH
• premere e rilasciare il tasto AP/CH, il cancello chiude se non è in posizione di chiusura, una volta raggiunto il finecorsa di chiusura (finecorsa di chiusura impegnato, LED FCCH spento), il display visualizza il messaggio OPN e il cancello apre
• premere e rilasciare il tasto AP/CH per determinare il punto di inizio rallentamento in apertura
• il cancello prosegue in rallentamento fino all'intervento del finecorsa di apertura (si spegne il led FCAP) il display visualizza il messaggio CLS e il cancello parte in chiusura
• premere e rilasciare il tasto AP/CH per determinare il punto di inizio rallentamento in chiusura
• il cancello prosegue in rallentamento fino all'intervento del finecorsa di chiusura (si spegne il led FCCH)
• il display visualizza il messaggio PED e il cancello apre
• premere e rilasciare il tasto AP/CH per determinare lo spazio di apertura pedonale
• il cancello prosegue fino all'intervento del finecorsa di chiusura (si spegne il led FCCH) nel display compare la scritta END, la corsa è stata memorizzata correttamente.

6.4 - PAR: Permette di modificare tutti i parametri della centrale, premere il tasto OK per visualizzare i parametri, nel display compare la dicitura P01 (parametro numero 1), il tasto UP o DOWN permette di scorrere la lista dei parametri (vedi tabella parametri).

Tabella parametri

Numero parametro	Descrizione Valori impostabili		Valore di default	Valore modificato
P01 Abilita la	richiusura automatica ON/OFF OFF
P02	Imposta il tempo di richiusura automatica	2-600 secondi 60 secondi
P03 Funzionamento ingresso APCH		1= durante l'apertura l'ingresso APCH non attivo (condominiale)2= APCH come sequenziale (apre, stop, chiude, apre)3= APCH come sequenziale (apre, chiude, apre..)4= APCH comanda solo l'apertura, APED comanda solo la chiusura	1
P04 Prelampeggio		OFF= prelampeggio non attivoON= prelampeggio attivo (uscita lampeggiante attivata per 3 sec. prima del movimento del cancello)	ON
P05 Chiusura	immediata	ON= a cancello in apertura o aperto al disimpegno dell'ingresso FOTO (morsetto 22) il cancello richiude 3 sec. dopo aver ultima la manovra di aperturaOFF= funzionamento normale	OFF
P06 Logica dell'ingresso STPA		0= bordo sensibile a microswitch (l'intervento di questo ingresso inverte immediatamente il movimento per 1,5 secondi e poi arresta il cancello1= bordo sensibile resistivo (bilanciato con resistenza da 8,2Kohm, l'intervento di questo ingresso inverte immediatamente il movimento per 1,5 secondi e poi arresta il cancello2=fotocellula come protezione interna (se impegnata ferma il cancello, fino al suo disimpegno, per poi proseguire in apertura)	0
P07	Modalità di funzionamento uscita AUX	OFF= lampeggia lentamente durante l'apertura del cancello e accesa fissa a cancello fermo aperto, lampeggia velocemente durante la chiusura e spenta a cancello fermo in chiusuraON = lampeggia durante il movimento del cancello e spenta a cancello fermo	OFF
P08	Abilita il controllo degli ingressi di sicurezza	0 = controllo degli ingressi non attivo1= controllo solo dell'ingresso FOTO2= controllo solo dell'ingresso STPA3 = controllo degli ingressi FOTO e STPA	0

RS10

P09	Spazio di rallentamento in chiusura	Da 0 a 100%0%= rallentamento in chiusura escluso100% = tutta la corsa in chiusura rallentata	30%
P10	Spazio di rallentamento in apertura	Da 100 a 0%100%= rallentamento in apertura escluso0% = tutta la corsa in apertura rallentata	70%
P13	Velocità di rallentamento apertura	Da 0 a 100%0%= minima velocità di rallentamento100% = massima velocità di rallentamento	45%
P14	Velocità di rallentamento chiusura	Da 0 a 100%0%= minima velocità di rallentamento100% = massima velocità di rallentamento	45%
P15 Forza del	motore	Da 0 a 100%0%= forza minima100% = forza massima	50%
P16	Forza su intervento rilevazione ostacolo (parametro utilizzabile solo con encoder presente)	Da 0 a 100%0%= forza minima (sensibilità ostacolo massima)100% = forza massima (sensibilità ostacolo minima)	50%
P17 Frenatura		Da 0 a 250= minima forza di frenatura25= massima forza di frenatura	5%
P18	Direzione senso apertura cancello	L= apertura del cancello verso sinistraR= apertura del cancello verso destra	L
P20	Seleziona il funzionamento del secondo canale radio	2CAN= attiva l'uscita 2CHPEDO= comanda l'apertura pedonale mentre l'uscita 2CAN funziona come luce di cortesia temporizzata a 60 secondi	PEDO
P21	Tempo attivazione uscita canale 2	Da 1 a 60 secondi 1 sec.
P22	Spazio apertura pedonale	Da 0 a 100% della corsa totale del cancello	50%
P24 Spunto in	partenza	OFF = il cancello parte con la forza regolata con il parametro P15ON = il cancello parte per 1 secondo alla massima potenza per poi tornare alla forza regolata con il parametro P15	ON
P25	Uomo presente, con APCH comanda l'apertura mantenendo premuto il pulsante, PED comanda la chiusura mantenendo pre-muto il pulsante	OFF: funzione non attivaON : funzione attiva se le sicurezze sono aperte (FOTO e STPA) la partenza del cancello è ritardata di 3 secondi da quando si aziona il pulsante	OFF

6.5 - DEF: permette di portare la centrale ai parametri di default, premere e rilasciare il tasto OK, fino a quando nel display compaiono 4 pallini a conferma dell'operazione.

6.6 - CNT: permette di visualizzare il numero di aperture seguite dal motoriduttore, il primo contatore A visualizza il numero di manovre assolute, il secondo contatore P visualizza le manovre effettuate dopo un azzeramento comandato dall'installatore. Di seguito viene riportato un esempio:

CNT A000 1000 P000 1000 EBC OK APYCH EBC APYCH EBC APYCH EBC APYCH

Premendo 6 volte il tasto UP, il display visualizza CNT (contatore)

Premere il tasto OK, il display visualizza la lettera A (contatore assoluto non azzerabile) il numero che segue deve essere moltiplicato per 10000 Premere il tasto UP, il display visualizza il numero che deve essere sommato per ottenere le aperture totali eseguite del motore: numero assoluto = (000*10000)+(7000)= 7000 Premere il tasto UP, il display visualizza la lettera P (contatore parziale azzerabile) il numero che segue deve essere moltiplicato per 1000 Premere il tasto UP, il display visualizza il numero che deve essere sommato per ottenere le aperture dopo l'azzeramento del contatore parziale: numero parziale = (000*10000)+(1000)= 1000, questo significa che è stato eseguito in azzeramento a 6000 aperture. Per azzerare il contatore parziale

RS10

premere e tenere premuto il tasto OK per almeno 5 secondi fino a quando compare oooo sul display a conferma dell'operazione.

6.7 - PASSWORD: è possibile abilitare una password a 3 livelli, con livello 1 viene richiesta la password per entrare nel menù PAR, DEF, LRNE e LRN, con livello 2 viene richiesta la password per entrare nel menù RAD, con livello 3 viene richiesta la password per entrare in tutte le voci del menù (LRNE, LRN, DEF, RAD, CNT, PAR, ERR).

N.B.: nel caso venga smarrita la password è necessario chiamare il centro assistenza

Esempio di inserimento della password 4-3-2-1 al secondo livello:

PASS 0 2 SEL PASS 0 4 1 40 43 430 432 4320 4321 conf 0 4 1 40 43 430 432 4320 4321 good

Ogni volta che si prova entrare nel menù principale viene richiesta la password (premendo il tasto Up o Down, nel display compare la scritta PASS, è necessario inserire la password per visualizzare il menù principale).

Nel caso venga inserita la password al livello 1 o 2 quando si selezione la voce del menù protetta verrà richiesta la password, inserire la password e confermare con OK, se si esce dal menù verrà richiesta la password.

Nel caso la password non sia corretta nel display compare la scritta NO.

7 - Messaggi di errore

Messaggio Descrizione

F02 Rilevato un ostacolo durante il movimento di apertura

F03 Rilevato un ostacolo durante il movimento di chiusura

F04 Contatto dell'ingresso FOTO aperto

F06 Contatto dell'ingresso STPA aperto

F09 Superato il tempo massimo per l'esecuzione della manovra in apertura o in chiusura

F11 Test su ingresso FOTO fallito

F12 Test su ingresso STPA fallito

8 - Problemi e soluzioni

Problema Causa Soluzione
L'automazione non funziona Manca	alimentazione di reteFusibili bruciatiIngressi di comando e sicurezza non funzionanti	Controllare interruttore della linea di alimentazioneSostituire i fusibili con lo stesso valoreControllare i LED di diagnostica (STOP, STPA e FOTO, devono essere accesi)
Non si riesce a memorizzare i radiocomandi	Batterie del radiocomando scaricheRadiocomando non compatibile con il primo memorizzatoRaggiunto la saturazione della memoria	Sostituire le batterie.Il primo radiocomando memorizzato configura la centrale per memorizzare solo radiocomandi a rolling code o solo radiocomandi a dip.Eliminare almeno un radiocomando o aggiungere un ricevitore esterno (capacità massimo 128 radiocomandi).
Non si riesce ad entrare in programmazione della corsa	Sicurezze aperte Controllare i led di diagnostica (STOP, STPA e FOTO. devono essere accesi)
Appena parte il cancello si ferma e inverte	Accelerazione in partenza bassaNon rilevato encoder	Aumentare il parametro 15 e 16 (forza motore e forza su ostacolo) e portare in On il parametro 24 (spunto in partenza).Controllare il connettore encoder sia inserito correttamente o nel caso non sia presente l'encoder inserire il jumper nel connettore CN6 (la centrale si configura per il funzionamento con o senza encoder durante la programmazione della corsa)
Durante il rallentamento il cancello si ferma e inverte	Velocità rallentamento troppo bassa Aumentare il parametro 13 e 14 (velocità di rallentamento in apertura e chiusura)
Il cancello si ferma qualche centimetro dopo l'intervento del finecorsa	Inezia elevata Aumentare il valore del parametro 17 (intensità di frenata)

DICHIARAZIONE CE DI CONFORMITÀ

(Dichiarazione di incorporazione di quasi-macchine allegato IIB Direttiva 2006/42/CE)

No.: ZDT00438.00

Il sottoscritto, rappresentante il seguente costruttore Elvox SpA

Via Pontarola, 14/A - 35011 Campodarsego

(PD) Italy

dichiara qui di seguito che i prodotti

SCHEDA DI COMANDO - SERIE RS

Articoli

RS09, RS10, RS11, RS15

risultano in conformità a quanto previsto dalla(e) seguente(i) direttiva(e) comunitaria(e) (comprese tutte le modifiche applicabili) e che sono state applicate tutte le seguenti norme e/o specifiche tecniche

Direttiva BT 2006/95/CE:

EN 60335-2-103 (2003) + A11 (2009)

Direttiva EMC 2004/108/CE:

EN 61000-6-1 (2007), EN 61000-6-3 (2007) + A1 (2011)

EN 61000-6-2 (2005), EN 61000-6-4 (2007) + A1 (2011)

Direttiva R&TTE 1999/5/CE:

EN 301 489-3 (2002), EN 300 220-3 (2000)

Direttiva Macchine 2006/42/CE

EN 13241 (2003) + A1 (2011), EN 12453 (2000)

Dichiara inoltre che la messa in servizio del prodotto non deve avvenire prima che la macchina finale, in cui deve essere incorporato, non è stata dichiarata conforme, se del caso, alle disposizioni della Direttiva 2006/42/CE.

Dichiara che la documentazione tecnica pertinente è stata costituita da Elvox SpA, è stata compilata in conformità all'allegato VIIB della Direttiva 2006/42/CE e che sono stati rispettati i seguenti requisiti essenziali: 1.1.1, 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.2.2, 1.2.6, 1.3.1, 1.3.2, 1.3.3, 1.3.4, 1.3.7, 1.3.8, 1.3.9, 1.4.1, 1.4.2, 1.5.1, 1.5.2, 1.5.4, 1.5.5, 1.5.6, 1.5.7, 1.5.8, 1.5.9, 1.6.1., 1.6.2, 1.7.1, 1.7.2, 1.7.3, 1.7.4.

Si impegna a presentare, in risposta ad una richiesta adeguatamente motivata delle autorità nazionali, tutta la necessaria documentazione giustificativa pertinente al prodotto.

Campodarsego, 29/04/2013

L'Amministratore Delegato

Nota: Il contenuto di questa dichiarazione corrisponde a quanto dichiarato nell'ultima revisione della dichiarazione ufficiale disponibile prima della stampa di questo manuale. Il presente testo è stato adattato per motivi editoriali. Copia della dichiarazione originale può essere richiesta a Elvox SpA.

RS10

Contents: Page
