MANUAL DE USUARIO ELVOX ESM6.D Vimar

Central para el control de motorreductores para cancelas correderas de 230 Vca con potencia máxima de 600 W, provista de entradas para fines de carrera, preinstalación para encoder (que se utiliza para la detección de obstáculos y el control de velocidad), receptor integrado e interfaz con pantalla. La central:- permite personalizar el espacio y la velocidad de desaceleración para abrir y cerrar- está provista de sistema de detección de obstáculos (si está presente el circuito del encoder)- led para el diagnóstico de entradas- memoria de datos extraíble- receptor integrado con capacidad de 128 mandos a distancia (de codificación fija o rolling code)- historial de los últimos 9 fallos o errores

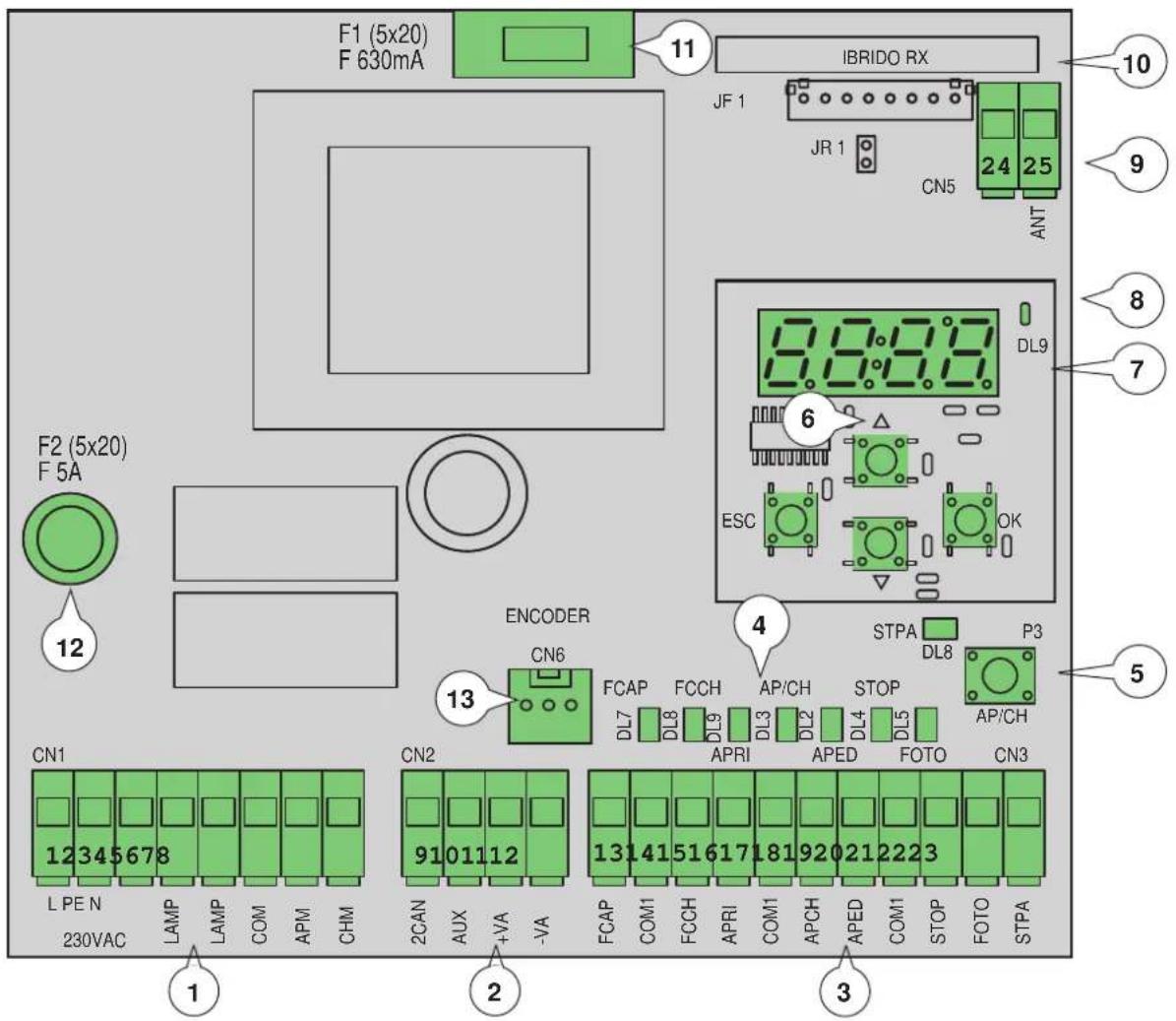

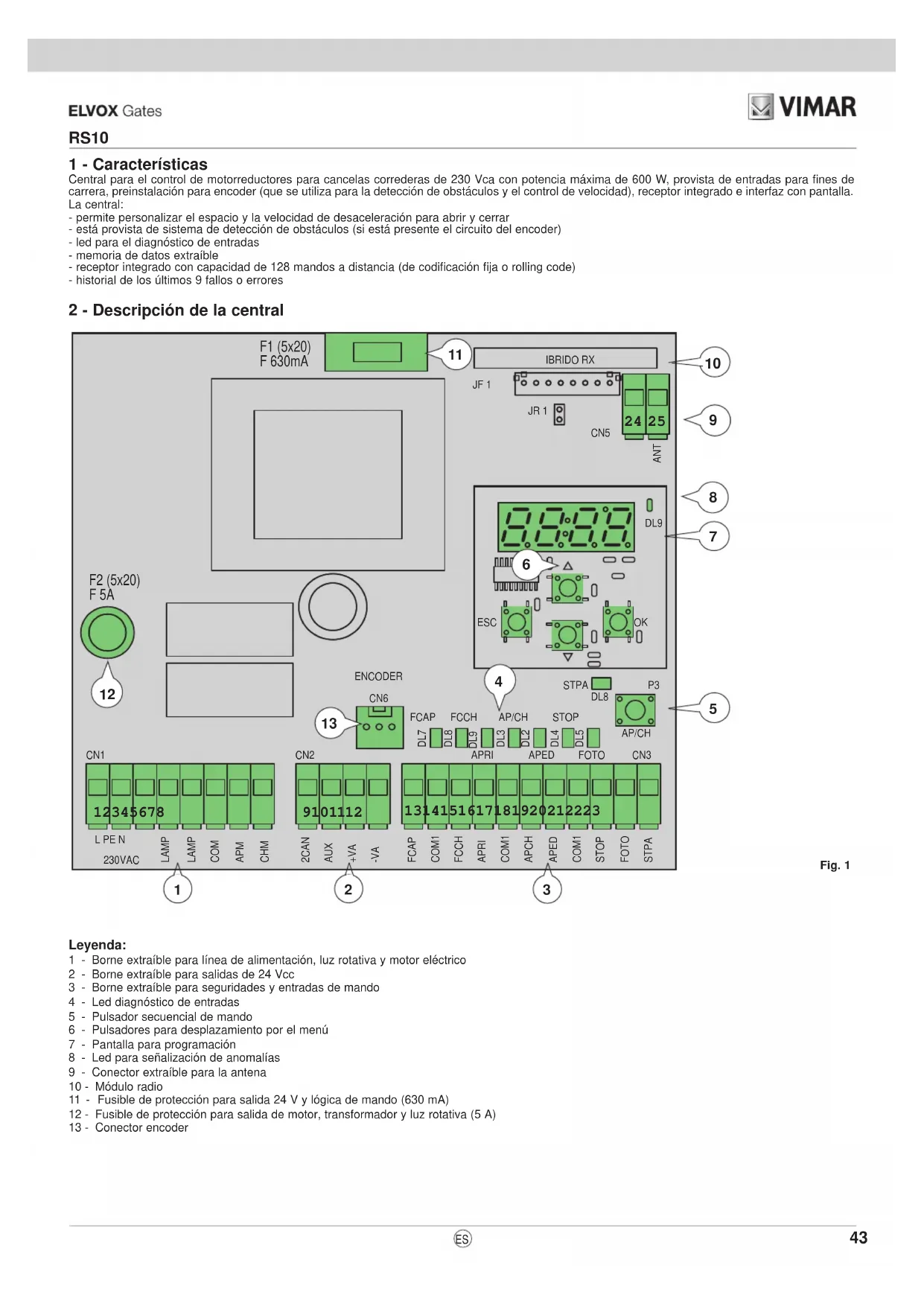

2 - Descripción de la central

Leyenda: 1 - Borne extraíble para línea de alimentación, luz rotativa y motor eléctrico2 - Borne extraíble para salidas de 24 Vcc3 - Borne extraíble para seguridades y entradas de mando4 - Led diagnóstico de entradas5 - Pulsador secuencial de mando6 - Pulsadores para desplazamiento por el menú7 - Pantalla para programación8 - Led para señalización de anomalías9 - Conector extraíble para la antena10 - Módulo radio

11 - Fusible de protección para salida 24 V y lógica de mando (630 mA)

12 - Fusible de protección para salida de motor, transformador y luz rotativa (5 A)13 - Conector encoderFig. 1

F2 (5x20) F 5A F1 (5x20) F 630mA

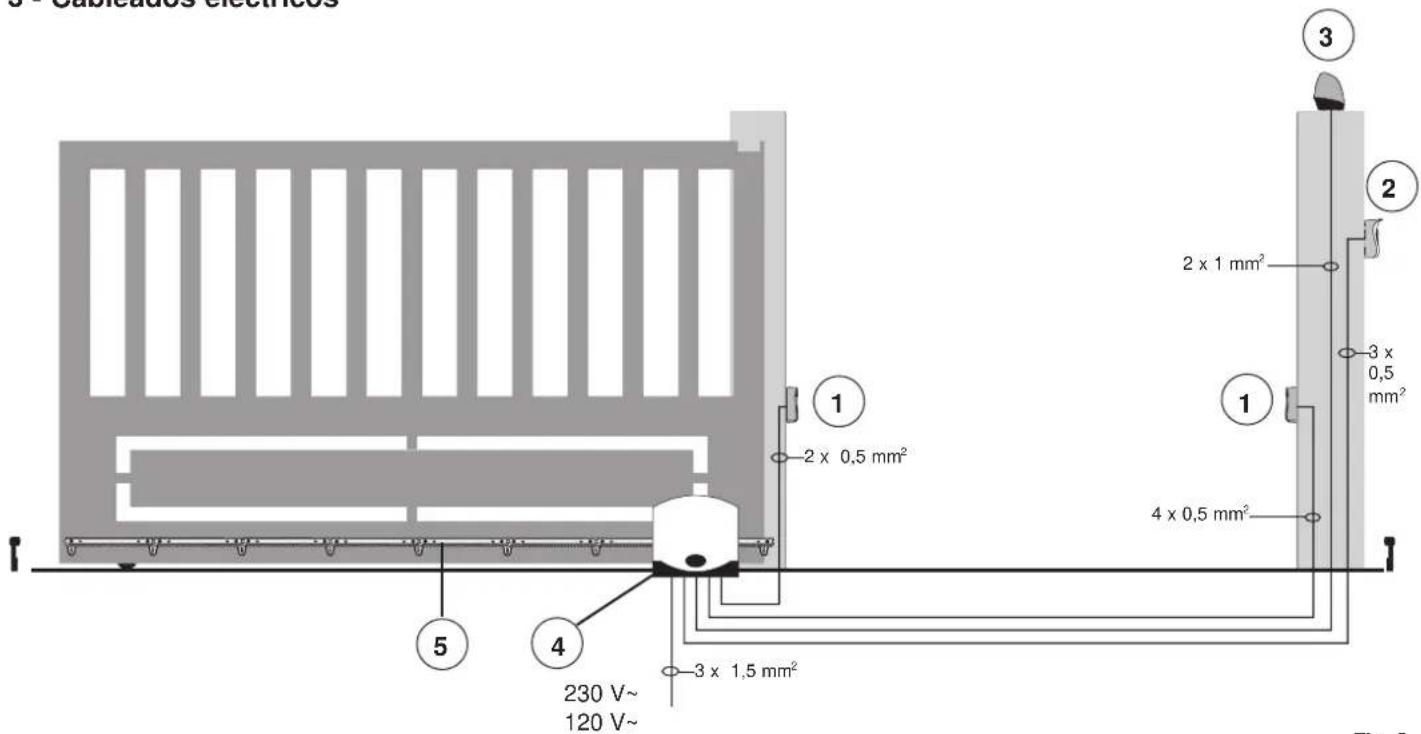

3 - Cableados eléctricos

1- Fotocélulas2- Selector3- Luz rotativa4- Motorreductor5- Cremallera

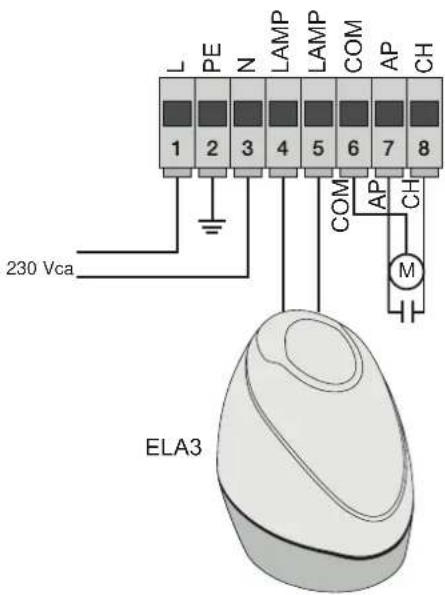

3.1 - Cableado de línea de alimentación, luz rotativa y motor eléctrico:

230 VcaFig. 3Fig. 4 La central puede funcionar con o sin encoder y, al encendido, la misma comprueba la presencia del encoder en el conector CN6. Para el funcionamiento sin encoder es necesario introducir el puente en el conector CN6 como se muestra en la imagen de la g. 3 y conectar la alimentación de la central; con esta conguración la función de detección de obstáculos y el parámetro P16 no están activados. Para el funcionamiento con encoder es necesario intro- ducir el cable del circuito del encoder en el conector CN6 y alimentar la central. CN6 230 V~

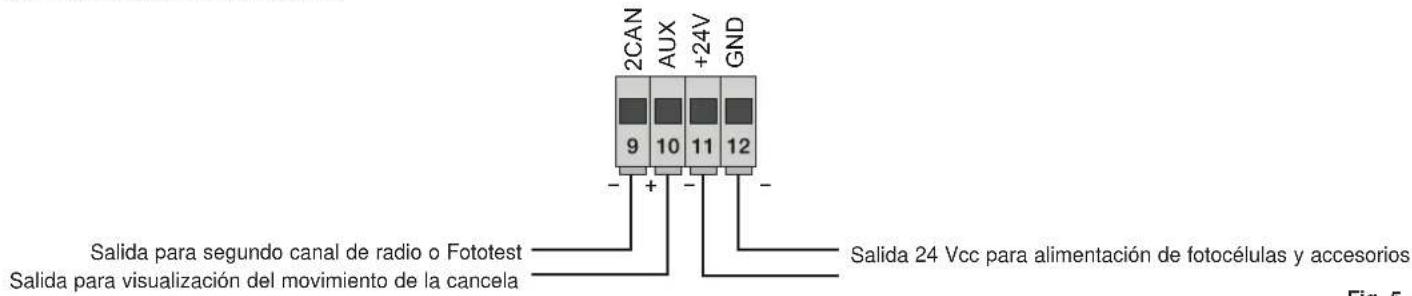

3.2 - Cableado salidas de 24 V:

Número Descripción Función 1-2-3 Línea de alimentación Línea de alimentación 230 Vca (1 = fase / 2 = conductor de tierra / 3 = neutro) 4-5 Salida para luz rotativa Salida para luz rotativa (230 Vca máx 40 W) 6-7-8 Salida para alimentación del motor eléctrico Salida para la alimentación del motor (6 = común / 7 = apertura / 8 = cierre), en los bornes 7 y 8 está conectado el condensador en paralelo al motor eléctrico 9-11 Salida para segundo canal de radio o Fototest Salida para el segundo canal de radio o Fototest (seleccionable mediante el parámetro P08, máx. 65 mA) 10-11 Salida para señalización movimiento cancela Salida para la señalización del movimiento de la cancela (seleccionable mediante el paráme- tro P=07, máx. 65 mA) 11-12 Salida 24 Vcc para alimentación de accesorios Salida 24 Vcc para alimentación de fotocélulas y accesorios (11 = GND / 12 = +24 Vcc máx 300 mA)

3.3 - Cableado de entradas:

La central se suministra con las entradas de seguridad normalmente cerradas sin puentear (STOP, FOTO y STPA), por lo que hay puentear el común (COM) y la entrada que no se desea utilizar.

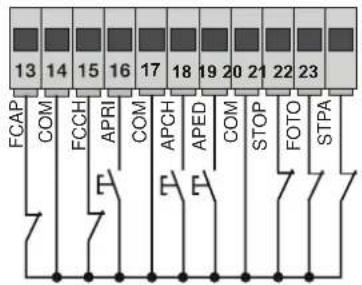

3.3.1 - Conexión de pulsadores de mando y selector de llave

Contactos normalmente abiertos (los LEDS rojos AP/CH (APERTURA/CIERRE) o APED (APERTURA PEATONAL) se encienden al accionar el selector o los pulsadores conectados en paralelo): Salida para segundo canal de radio o Fototest Salida para visualización del movimiento de la cancela Salida 24 Vcc para alimentación de fotocélulas y accesorios

COM FCAP FCCH APRI COM APCH APED COM STOP FOTO STPA Número de borne Descripción Tipo de entrada 14-17-20 COM : Común entradas de mando (GND permanente) -

FCAP : Entrada del fin de carrera de apertura si la cancela abre a la derecha (P18=R), entrada del fin de carrera de cierre si la cancela abre hacia izquierda (P18=L) Normalmente cerrada

FCCH : Entrada del fin de carrera de cierre si la cancela abre a la derecha (P18=R), entrada del fin de carrera de apertura si la cancela abre hacia izquierda (P18=L) Normalmente cerrada

ABRIR : Entrada del pulsador solo de apertura, dedicado para temporizador o detector para espiras de inducción magnética Normalmente abierta 18 APCH : Entrada de mando secuencial, para accionar la carrera completa de la cancela Normalmente abierta 19 APED : Entrada de mando secuencial, para accionar la carrera peatonal de la cancela Normalmente abierta 21 STOP : Entrada para la parada de la cancela Normalmente cerrada 22 FOTO : Entrada de la fotocélula, activada durante el cierre de la cancela Normalmente cerrada 23 STPA : Entrada de bordes o fotocélula interna, activada durante el cierre y la apertura de la cancela Normalmente cerradaRS10

Contacto normalmente cerrado (con las fotocélulas libres, el led FOTO debe estar encendido); la actuación de esta entrada durante el cierre conlleva la inversión del movimiento; si no se utiliza, hay que puentear COM y FOTO y respetar la polaridad para la alimentación de las fotocélulas: Pulsador de mando APED Pulsador de mando APCH

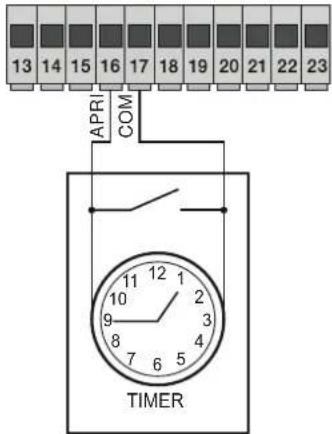

3.5 - Conexión del temporizador o detector de inducción magnética

con contacto normalmente abierto (el led de apertura se enciende al accionar el temporizador o el detector de inducción magnética); la entrada ABRIR acciona la apertura completa de la cancela, hasta que el contacto esté cerrado, la cancela se abre y permanece en posición de apertura; los mandos APCH, APED y los mandos a distancia memorizados no se activan hasta que el contacto pasa de cerrado a abierto y, después del tiempo de cierre automático programado con el trimmer PAUSA, la cancela se cierra; esta entrada se utiliza para abrir la cancela y mantenerla en posición de apertura en las franjas horarias de mayor tránsito: Fig. 7 Fig. 8 Fig. 9

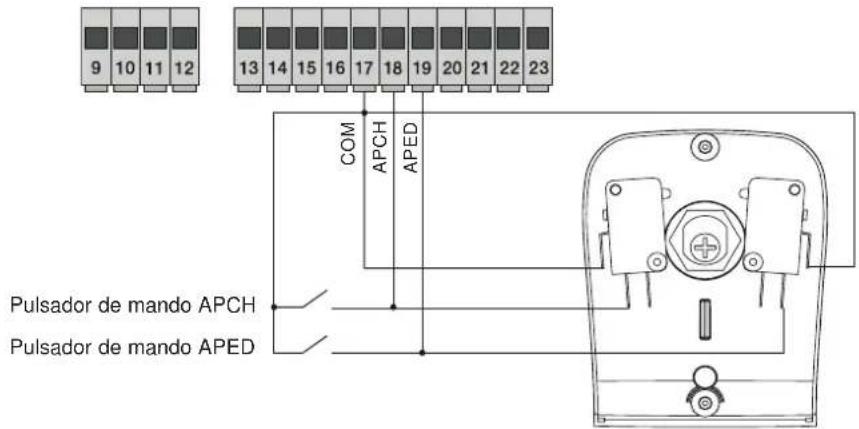

3.4 - Conexión de pulsadores de mando y selector de llave,

contactos normalmente abiertos (los leds APCH o APED se encienden al accionar el selector o los pulsadores conectados en paralelo); la entrada APCH acciona la apertura o el cierre completo de la cancela y la entrada APED acciona la apertura o el cierre parcial de la cancela:RS10

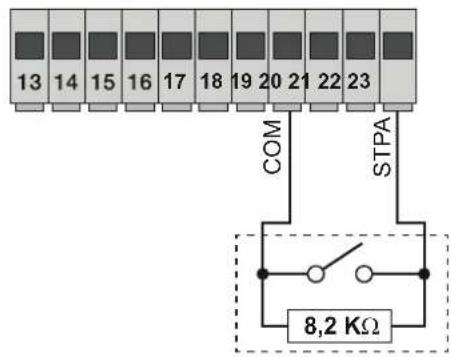

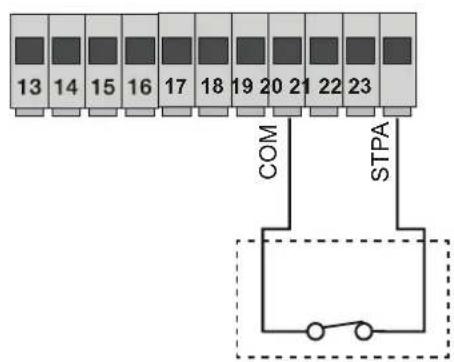

3.7 - Conexión del borde sensible resistivo

Entrada programable (cuando el borde sensible o la fotocélula están libres, el led STPA debe estar encendido).: la actuación de esta entrada durante la apertura invierte inmediatamente el movimiento durante 1,5 segundos y luego detiene la cancela, mientras que durante el cierre invierte el movimiento hasta la apertura completa; compruebe el parámetro P06 para seleccionar el tipo de borde, si no se utiliza, hay que puentear COM y STPA y dejar el parámetro P06 en OFF.Conexión del borde con interruptorConexión del borde sensible resistivoEntrada STPA como borde con interruptor electromecánico: coloque el parámetro P06 en posición ON.Entrada STPA como borde resistivo de 8,2 Kohmios: coloque el parámetro P06 en posición ON

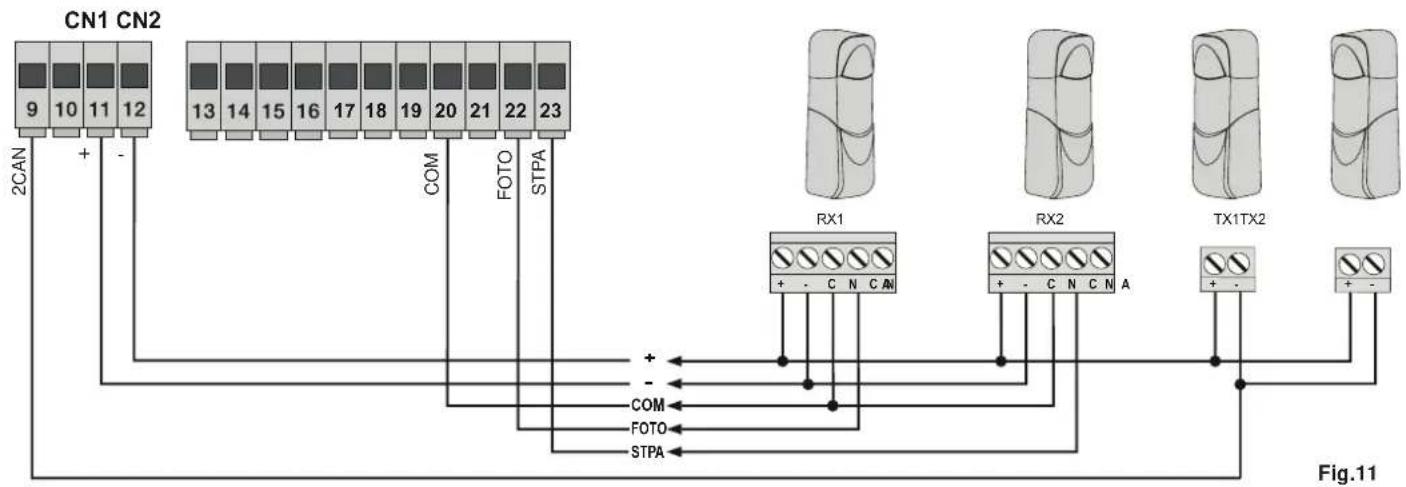

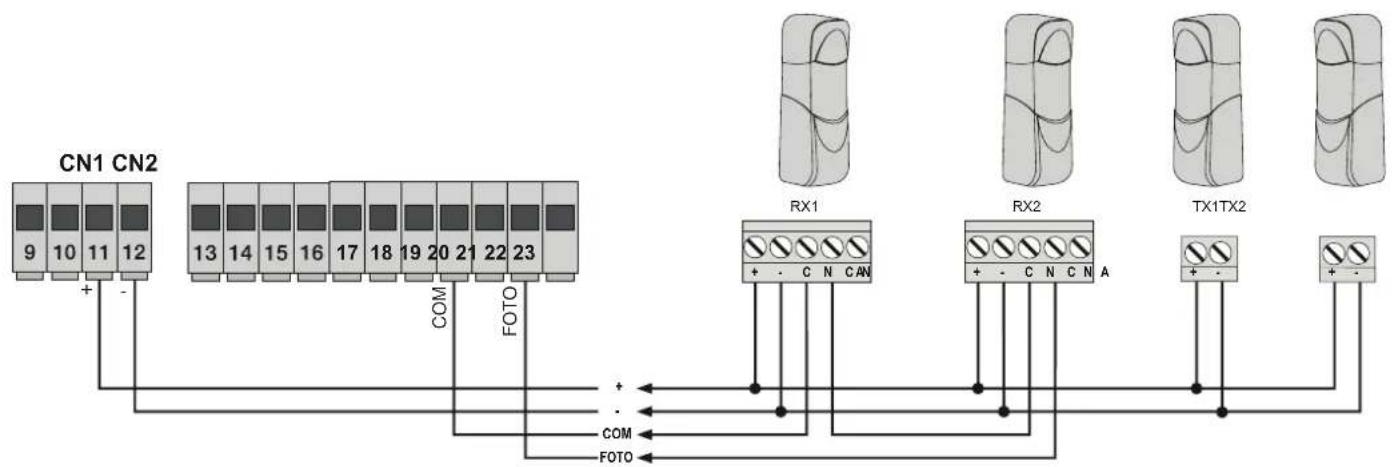

3.8 - Conexión eléctrica con función Fototest activada:

con el parámetro P08 en 1, la central controla el funcionamiento de las fotocélulas conectadas a la entrada FOTO; con el parámetro P08 en 2, la central controla el funcionamiento de las fotocélulas conectadas a la entrada STPA; con el parámetro P08 en 3, la central controla el funcionamiento de las fotocélulas conectadas a las entradas FOTO y STPA. En la figura 10 se muestra un ejemplo de conexión con Fototest activado solo para la entrada FOTO. Fig.10Fig.11

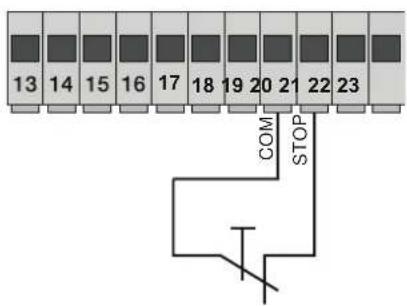

3.9 - Conexión del pulsador de parada:

contacto normalmente cerrado: la apertura del contacto provoca la parada de la cancela y la suspensión del tiempo de cierre automático (con el pulsador libre, el led STOP debe estar encendido); si no se utiliza, hay que puentear COM y STOP: Pulsador normalmente cerrado Fig. 12 COM STOP

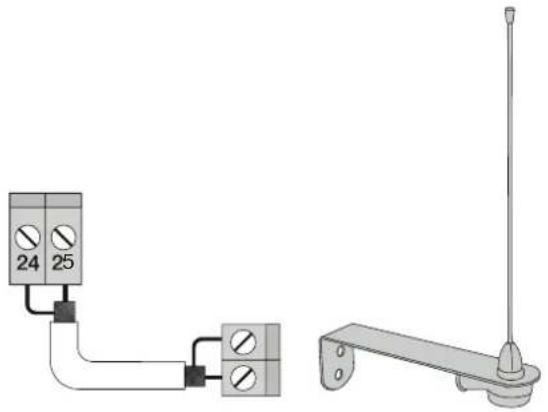

3.10 - Conexión de la antena:

Se suministra el hilo rígido de 17 cm ya cableado; para aumentar el alcance, conecte la antena ZL43 como se indica en la figura:

4 - Descripción de los LEDS del circuito

Sigla Color Estado Led Estado borne ABRIR Rojo Apagado Entrada ABRIR (borne 16) libre Encendido Entrada ABRIR (borne 16) ocupada APCH Rojo Apagado Entrada APCH (borne 18) libre Encendido Entrada APCH (borne 18) ocupada APED Rojo Apagado Entrada APED (borne 19) libre Encendido Entrada APED (borne 19) ocupada STOP Verde Apagado Entrada STOP (borne 21) ocupada Encendido Entrada STOP (borne 21) libre; si no se utiliza, puentee los bornes COM y STOP FOTO Verde Apagado Entrada FOTO (borne 22) ocupada (haz de la fotocélula interrumpido) Encendido Entrada FOTO (borne 22) libre; si no se utiliza, puentee los bornes COM y FOTO STPA Verde Apagado Entrada STPA (borne 23) ocupada (borde sensible pulsado) Encendido Entrada STPA (borne 23) libre; si no se utiliza, puentee los bornes COM y FOTO FCAP Verde Apagado Entrada FCAP (borne 13) ocupada. La cancela se encuentra en posición de: Fin de carrera de apertura si el parámetro P18=R (apertura a la derecha) Fin de carrera de cierre si el parámetro P18=L (apertura a la izquierda) Encendido Entrada FCAP (borne 13) libre. FCCH Verde Apagado Entrada FCCH (borne 15) ocupada. La cancela se encuentra en posición de: Fin de carrera de cierre si el parámetro P18=R (apertura a la derecha) Fin de carrera de apertura si el parámetro P18=L (apertura a la izquierda) Encendido Entrada FCAP (borne 15) libre. DL1 Rojo Parpadeo rápido Parpadea rápidamente si una de las entradas está ocupada

5 - Descripción de los pulsadores del circuito

Sigla Descripción AP/CH Acciona la apertura y el cierre de la cancela ESC Salida o retorno al nivel inferior del menú ▲ UP Aumenta en una unidad el valor mostrado o desplazamiento en el mismo nivel del menú ▼ DOWN Disminuye en una unidad el valor mostrado o desplazamiento en el mismo nivel del menú OK Confirma el valor o pasa al nivel superior del menú Control previo: Después de alimentar la central, en pantalla aparece el nombre de la central RS10, la versión del firmware Fxxx y luego se apaga. Compruebe los leds de diagnóstico de las entradas: los leds STOP, FOTO, STPA, FCAP y FCCH deben estar encendidos (si los fines de carrera están libres). Fig. 13

PARA EL FUNCIONAMIENTO CON FRECUENCIA DE RED DE 60 HZ, SIGA ESTAS INSTRUCCIONES:- desconecte la alimentación de la central - pulse a la vez la tecla UP y la tecla DOWN - conecte la alimentación manteniendo pulsadas las teclas hasta que en pantalla aparezca la inscripción 60 HPara hacer funcionar la central a 50 Hz, repita el procedimiento hasta que en pantalla aparezca la inscripción 50 H.

6 - Descripción completa del menú de programación

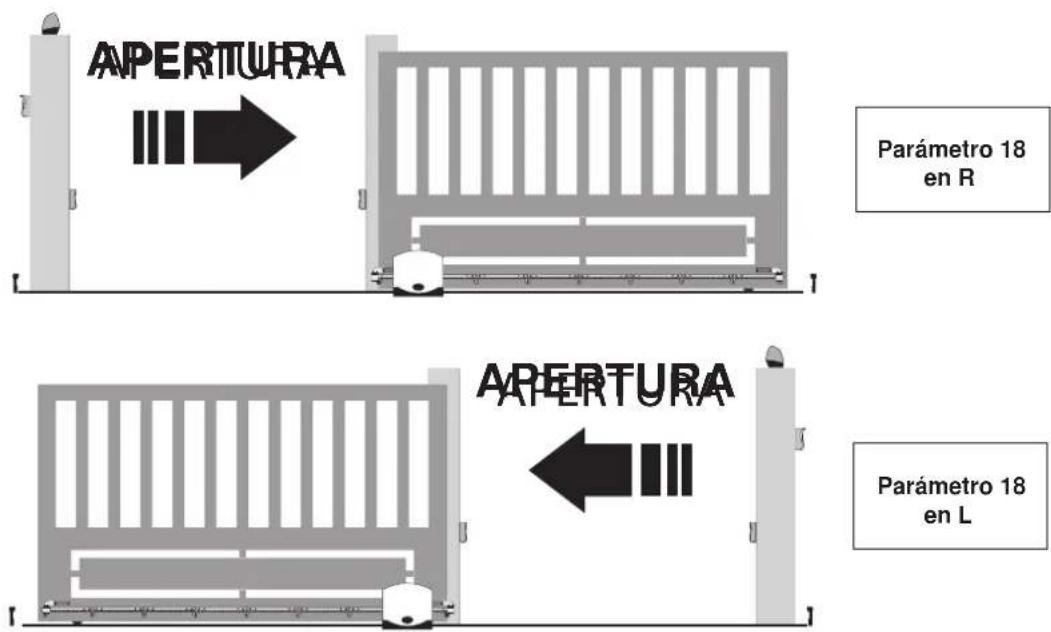

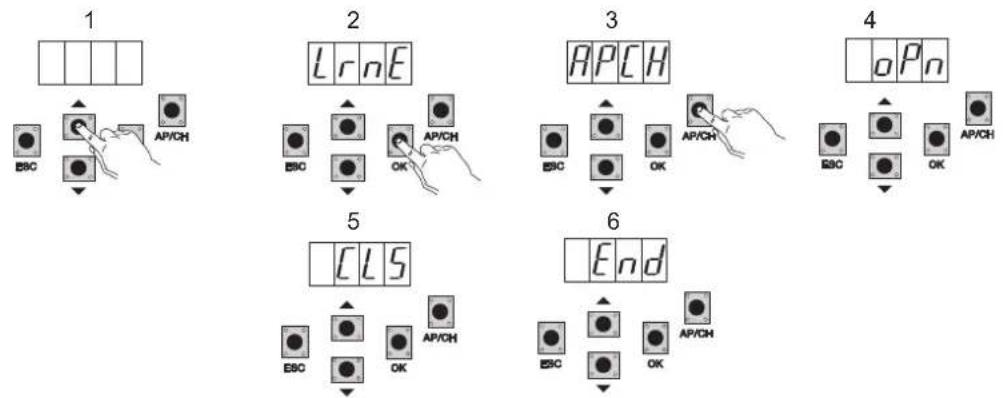

El menú programación consta de 3 niveles: primer nivel principal, segundo nivel para parámetros y tercer nivel para valores Menú principal:Mensaje en pantalla DescripciónLRNE Aprendizaje de la carrera con programación rápida (véase el apartado 7)RAD Gestión de mandos a distanciaLRN Aprendizaje de la carrera con programación personalizadaPAR Permite modificar todos los parámetros de la centralDEF Permite volver a los valores predeterminados del menú de parámetrosCNT Permite ver las maniobras realizadasPASS Permite introducir una contraseña de 4 dígitos Después de seleccionar el concepto deseado del menú principal con la tecla UP o DOWN, conrme pulsando la tecla OK. 6.1 - LRNE: procedimiento rápido para la programación de la carrera de la cancelaNOTA: antes de iniciar la programación, compruebe el parámetro 18 (dirección de apertura)Si la cancela se abre hacia la derecha, coloque el parámetro 18 (dirección de apertura) en R.Si la cancela se abre hacia la izquierda, coloque el parámetro 18 (dirección de apertura) en L APERTURA APERTURA Parámetro 18 en R Parámetro 18 en L APERTURA APERTURA

Incluso estando la cancela sin cerrar, después de entrar en la programación pulsando UP, OK y AP/CH, la cancela comienza a abrirse hasta alcanzar el fin de carrera; 2 segundos después la cancela vuelve a cerrarse a velocidad de ciclo, desacelera y continúa hasta alcanzar el fin de carrera de cierre; la central memoriza entonces la carrera de la cancela (el espacio y la velocidad de desaceleración son predeterminados).

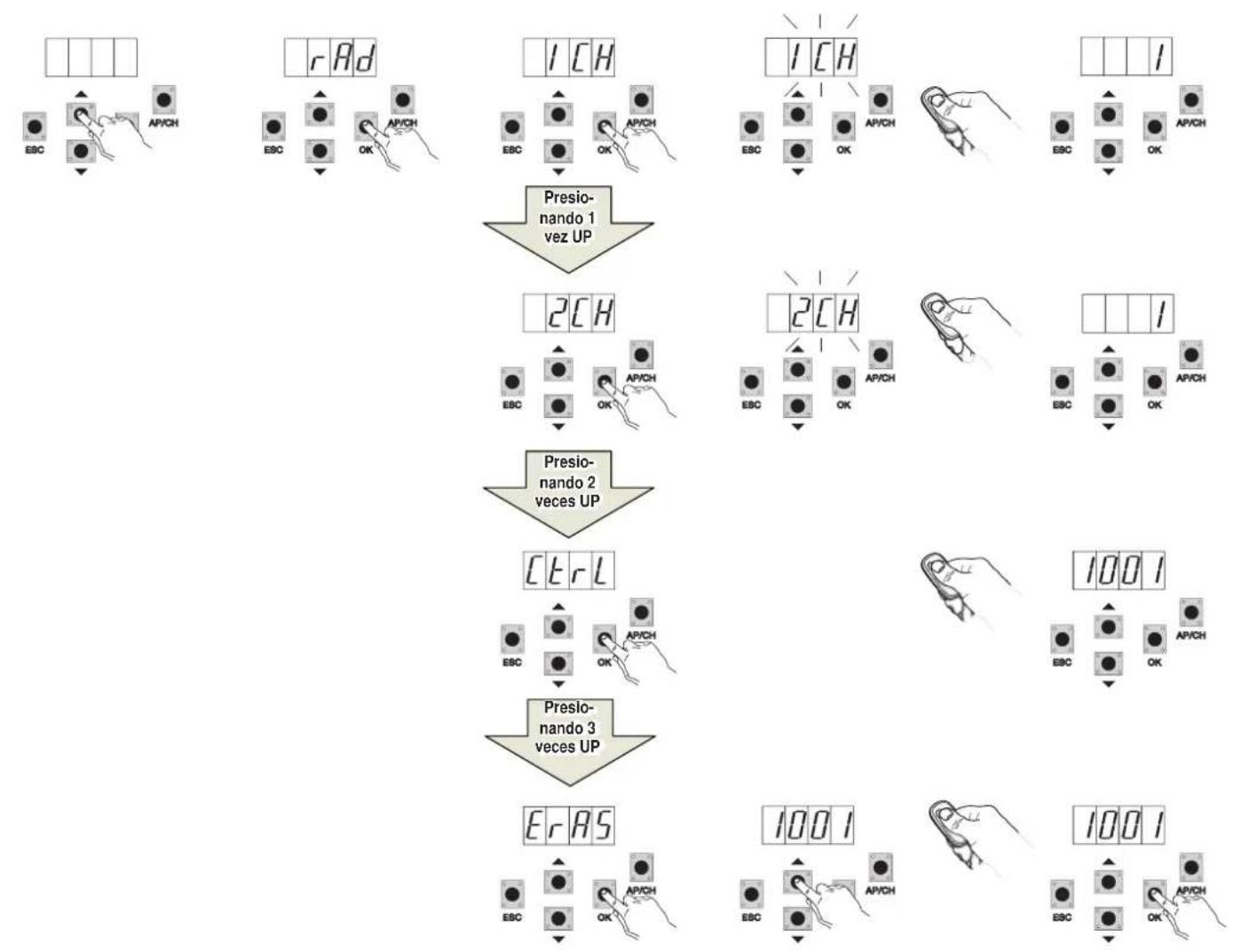

6.2 - RAD: el menú de gestión de los mandos a distancia se divide en 4 parámetros

Presio-nando 1 vez UPPresio-nando 2 veces UPPresio-nando 3 veces UPRS10

Mensaje en pantallaDescripción Mensaje en pantalla después de accionar el mando a distancia 1 CH Permite memorizar la tecla del mando a distancia correspondiente a la entrada APCH(posición de memoria ocupada por el mando a distancia recién memo-rizado) 2 CH Permite memorizar la tecla del mando a distancia correspondiente a la entrada PED o a la salida 2CAN(posición de memoria ocupada por el mando a distancia recién memo-rizado) CTRL Al pulsar la tecla del mando a distancia es posible com-parar y visualizar la posición de la memoria donde se ha guardado.Primer dígito de la pantalla:- canal asociado a la tecla del mando a distancia memorizado (1 o 2)Últimos tres dígitos de la pantalla:- posición de memoria ocupada por el mando a distancia recién memo-rizado ERAS Permite borrar un mando a distancia incluido en la lista de la memoria o todos los mandos a distancia presentes en la memoria.1. Pulse OK hasta que en pantalla aparezca ALL. Suelte OK.Para borrar todos los mandos a distancia:- Pulse y mantenga pulsado OK hasta que en pantalla aparezca oooo.Para borrar un mando a distancia:- Con las teclas UP o DOWN desplácese hasta la posición de memoria ocupada por el mando a distancia que desea borrar, pulse y mantenga pulsado OK hasta que en pantalla aparezca oooo (al borrar un mando a distancia de la posición de memoria se borran las asociaciones tanto del primero como del segundo canal). NOTA: el primer mando a distancia memorizado congura la central para aceptar solo los mandos a distancia con codicación rolling code o solo mandos a distancia con codicación ja de 12 bits. Nota: Se recomienda anotar en la tabla que aparece al nal el número de la celda de memoria (se visualiza durante la memorización del mando a distancia) y el nombre del usuario: esto permite borrar un mando a distancia si se pierde. 6.3 - LRN: Aprendizaje de la carrera con la programación personalizada que permite denir los puntos de inicio de la desaceleración tanto de apertura como de cierreNOTA: antes de iniciar la programación, compruebe el parámetro 18 (dirección de apertura)Si la cancela se abre hacia la derecha, coloque el parámetro 18 (dirección de apertura) en R.Si la cancela se abre hacia la izquierda, coloque el parámetro 18 (dirección de apertura) en L APERTURA APERTURA Parámetro 18 en R Parámetro 18 en L APERTURA APERTURARS10

- Incluso estando la cancela sin cerrar, pulse OK para entrar en la programación avanzada de la carrera: en pantalla aparece la inscripción APCH - Pulse y suelte la tecla AP/CH: la cancela se cierra -si no estuviera en posición de cierre- y una vez alcanzado el fin de carrera de cierre (fin de carrera de cierre ocupado, LED FCCH apagado), en pantalla se muestra OPN y la cancela se abre - Pulse y suelte la tecla AP/CH para determinar el punto de inicio de la desaceleración durante la apertura - La cancela sigue desacelerando hasta que actúe el fin de carrera de apertura (se apaga el led FCAP) y en pantalla se muestra CLS y la cancela comienza a cerrarse - Pulse y suelte la tecla AP/CH para determinar el punto de inicio de la desaceleración durante el cierre - La cancela sigue desacelerando hasta que actúe el fin de carrera de cierre (se apaga el led FCCH) - En pantalla se muestra PRD y la cancela se abre - Pulse y suelte la tecla AP/CH, para determinar el espacio de apertura peatonal - La cancela sigue hasta que actúe el fin de carrera de cierre (se apaga el led FCCH) y en pantalla aparece la inscripción END: la carrera se ha memorizado correctamente. 6.4 - PAR: permite modificar todos los parámetros de la central: pulse la tecla OK para ver los parámetros y en pantalla aparece P01 (parámetro número 1); con la tecla UP o DOWN es posible desplazarse por la lista de parámetros (consulte la tabla de parámetros). Apriete el pulsador hasta el parámetro a modicar

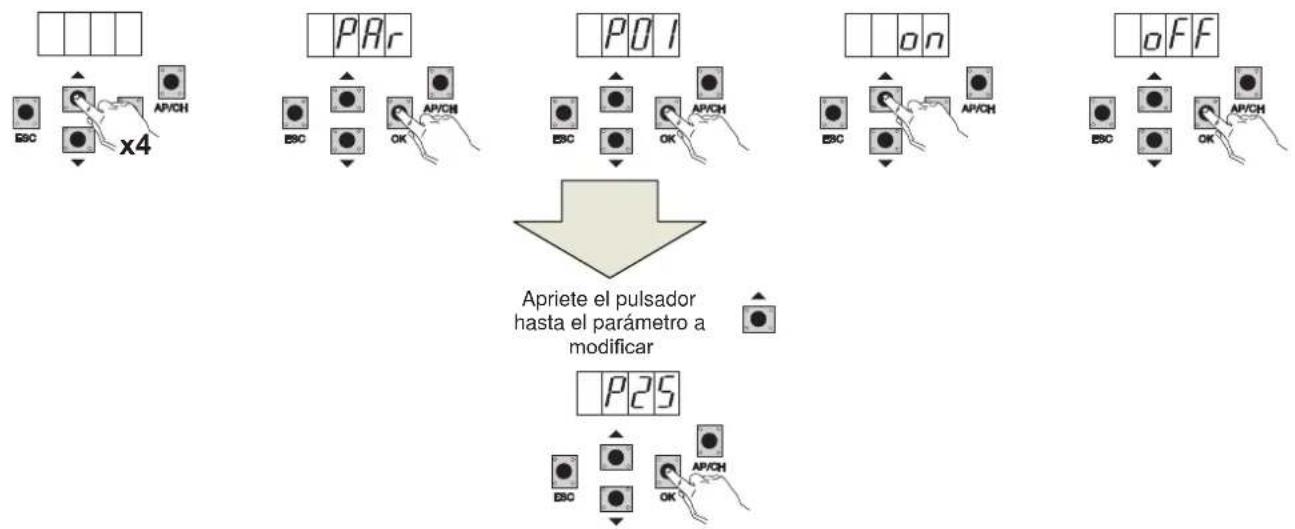

Tabla de parámetros Número parámetro Descripción Valores configurables Valor por defecto Valor modificado P01 Habilita el cierre automático ON/OFF OFF P02 Configura el tiempo de cierre automático 2-600 segundos 60 segundos P03 Funcionamiento entrada APCH 1= durante la apertura, la entrada APCH no está activada (comunidad de vecinos) 2= APCH como secuencial (abrir, parar, cerrar, abrir) 3= APCH como secuencial (abrir, cerrar, abrir) 4= APCH acciona solo la apertura, APED acciona solo el cierre

P04 Parpadeo previo OFF= parpadeo previo no activado ON= parpadeo previo activado (salida parpadeante activada durante 3 segundos antes del movimiento de la cancela)

P05 Cierre inmediato ON= con la cancela abriéndose o abierta, al liberarse la entrada FOTO (borne 22), la cancela vuelve a cerrarse 3 segundos después de terminar la maniobra de apertura OFF= funcionamiento normal OFF P06 Lógica de la entrada STPA 0= borde sensible con microinterruptor (la activación de esta entrada invierte inmediatamente el movimiento durante 1,5 segundos y luego la cancela se para. 1= borde sensible resistivo equilibrado con resistencia de 8,2 Kohmios (la activación de esta entrada invierte inmediatamente el movimiento durante 1,5 segundos y luego la cancela se para. 2= fotocélula como protección interna (si está ocupada, detiene la cancela hasta que quede libre y luego sigue la apertura)

P07 Modo de funcionamiento de la salida AUX OFF= parpadea lentamente durante la apertura de la cancela y está encendido fijo con la cancela parada y abierta, parpadea rápidamente durante el cierre y está apagado con la cancela parada y cerrada ON = parpadea durante el movimiento de la cancela y está apagado con la cancela parada OFF P08 Habilita el control de las entradas de seguridad 0 = control de las entradas no activado 1 = control solo de la entrada FOTO 2 = control solo de la entrada STPA 3 = control de las entradas FOTO y STPA 0RS10

P09 Espacio de desaceleración de cierre Del 0% al 100% 0% = desaceleración del cierre excluida 100% = toda la carrera con cierre desacelerado 30% P10 Espacio de desaceleración de apertura Del 100% al 0% 100% = desaceleración de la apertura excluida 0% = toda la carrera con apertura desacelerada 70% P13 Velocidad de desaceleración apertura Del 0% al 100% 0% = mínima velocidad de desaceleración 100% = máxima velocidad de desaceleración 45% P14 Velocidad de desaceleración cierre Del 0% al 100% 0% = mínima velocidad de desaceleración 100% = máxima velocidad de desaceleración 45% P15 Fuerza del motor Del 0% al 100% 0%= fuerza mínima 100% = fuerza máxima 50% P16 Fuerza por actuación de la detec- ción de un obstáculo (parámetro utilizable solo con encoder) Del 0% al 100% 0% = fuerza mínima (máxima sensibilidad ante un obstáculo) 100% = fuerza máxima (mínima sensibilidad ante un obstáculo) 50% P17 Frenado De 0 a 25 0 = mínima fuerza de frenado 25 = máxima fuerza de frenado

P18 Dirección del sentido de apertura de la cancela L= apertura de la cancela hacia la izquierda R= apertura de la cancela hacia la derecha

P20 Selección del funcionamiento del segundo canal de radio 2CAN= activa la salida 2CH PEDO= acciona la apertura peatonal y la salida 2CAN funciona como luz de cortesía temporizada a 60 segundos PEDO P21 Tiempo activación salida canal 2 De 1 a 60 segundos 1 seg. P22 Espacio de apertura peatonal Del 0% al 100% de la carrera total de la cancela 50% P24 Arranque OFF = la cancela arranca con la fuerza regulada con el parámetro P15 ON = la cancela arranca durante 1 segundo a la máxima potencia para volver posteriormente a la fuerza regulada con el parámetro P15

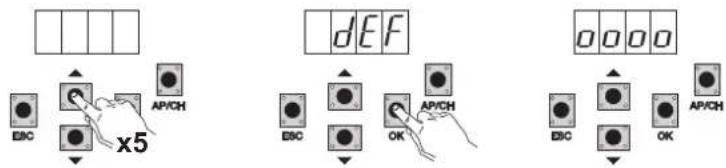

P25 Hombre presente: con APCH acciona la apertura manteniendo apretado el pulsador; PED accio- na el cierre manteniendo apreta- do el pulsador OFF: función no activada ON: la función está activada si las seguridades están abiertas (FOTO y STPA); el arranque de la cancela se retrasa 3 segundos después de apretar el pulsador OFF 6.5 - DEF: permite restablecer los parámetros predeterminados en la central: pulse y suelte la tecla OK, hasta que en pantalla aparezcan 4 puntos para confirmar la operación. 6.6 - CNT: permite visualizar el número de aperturas realizadas por el motorreductor; el primer contador A muestra el número de maniobras absolutas, el segundo contador P muestra las maniobras realizadas después de una puesta a cero accionada por el instalador. A continuación se muestra un ejemplo:

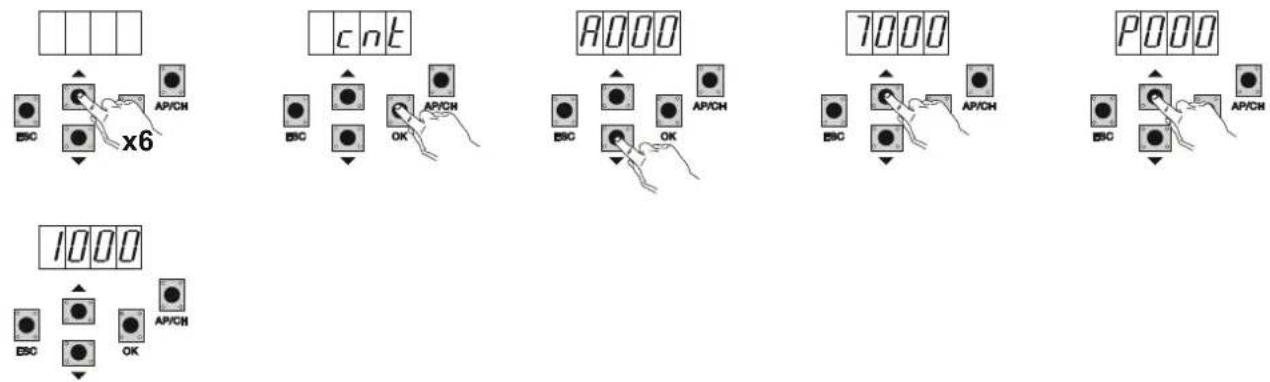

Pulsando 6 veces la tecla UP, la pantalla muestra CNT (contador). Pulse la tecla OK: la pantalla muestra la letra A (el contador absoluto no se puede poner a cero) y el número siguiente debe multiplicarse por 10000. Pulse la tecla UP: la pantalla muestra el número que debe sumarse para conseguir las aperturas totales realizadas por el motor: número absoluto = (000*10000)+(7000)= 7000 Pulse la tecla UP: la pantalla muestra la letra P (el contador parcial se puede poner a cero) y el número siguiente debe multiplicarse por 1000. Pulse la tecla UP: la pantalla muestra el número que debe sumarse para conseguir las aperturas realizadas después de la puesta a cero del contador parcial: número parcial = (000*10000)+(1000)= 1000, esto significa que se han realizado 6000 aperturas después de la puesta a cero. Para poner a cero el contador parcial, pulse y mantenga pulsada la tecla OK durante al menos 5 segundos hasta que en pantalla aparezca oooo para confirmar la operación.RS10

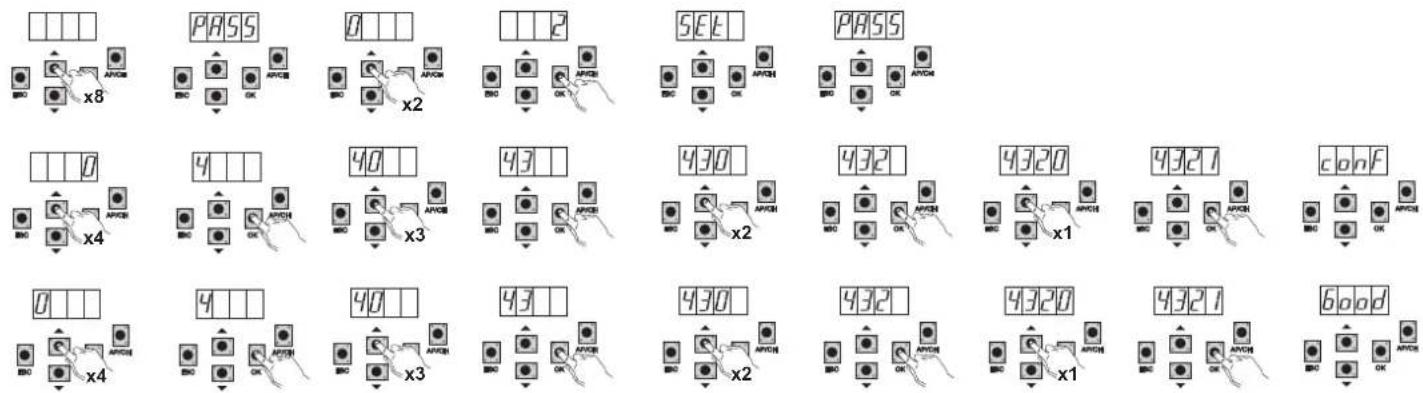

6.7 - CONTRASEÑA: es posible habilitar una contraseña de 3 niveles, con el nivel 1 se requiere la contraseña para entrar en el menú PAR, DEF, LRNE y LRN, con el nivel 2 la contraseña es necesaria para entrar en el menú RAD, con el nivel 3 hace falta la contraseña para entrar en todas las opciones del menú (LRNE, LRN, DEF, RAD, CNT, PAR, ERR). NOTA: si se olvida la contraseña es necesario llamar al centro de asistencia. Ejemplo de introducción de la contraseña 4-3-2-1 del segundo nivel: Cada vez que se intenta entrar en el menú principal se solicita la contraseña (pulsando la tecla Up o Down, en pantalla aparece la inscripción PASS y es necesario introducir la contraseña para ver el Menú principal). Si se introduce la contraseña del nivel 1 o 2, cuando se selecciona la opción del menú protegida se solicita la contraseña: introdúzcala y conrme con OK; si se sale del menú, se requiere la contraseña. Si la contraseña no es correcta, en pantalla aparece NO.

7 - Mensajes de error

Mensaje Descripción F02 Se ha detectado un obstáculo durante el movimiento de apertura F03 Se ha detectado un obstáculo durante el movimiento de cierre F04 Contacto de la entrada FOTO abierto F06 Contacto de la entrada STPA abierto F09 Se ha excedido el tiempo máximo para la realización de la maniobra de apertura o cierre F11 Prueba en entrada FOTO fallida F12 Prueba en entrada STPA fallida

8 - Problemas y soluciones

Problema Causa Solución La automatización no funciona No hay alimentación de red Fusibles quemados No funcionan las entradas de mando y seguridad Compruebe el interruptor de la línea de alimentación Cambie los fusibles por otros iguales Compruebe los LEDS de diagnóstico (STOP, STPA y FOTO), que deben estar encendidos No se logra memorizar los mandos a distancia Baterías del mando a distancia agotadas Mando a distancia incompatible con el primero memorizado Memoria llena Cambie las baterías El primer mando a distancia memorizado configura la central para memorizar solo mandos a distancia con rolling code o solo con conmutadores DIP Elimine al menos un mando a distancia o añada un receptor externo (la capacidad máxima es de 128 mandos a distancia) No se logra entrar en la programación de la carrera Seguridades abiertas Compruebe los leds de diagnóstico (STOP, STPA y FOTO deben estar encendidos) En cuanto arranca, la cancela se para e invierte la maniobra Baja aceleración al arrancar No se detecta el encoder Aumente el valor del parámetro 15 y 16 (fuerza del motor y fuerza en el obstáculo) y lleve a ON el pará- metro 24 (arranque). Compruebe que el conector del encoder esté conec- tado correctamente o, si no está el encoder, intro- duzca el puente en el conector CN6 (la central se configura para el funcionamiento con o sin encoder durante la programación de la carrera) Durante la desaceleración la cancela se para e invierte la maniobra Velocidad de desaceleración demasiado baja Aumente el valor del parámetro 13 y 14 (velocidad de desaceleración de apertura y cierre) La cancela se para unos centímetros después de la actuación del fin de carrera Inercia elevada Aumente el valor del parámetro 17 (intensidad de frenado)
