Type de produit	Aspirateur anti-mite UV
Marque	JIMMY
Modèle	Antimite UV BX5
Tension nominale	230 V ~
Fréquence nominale	50 Hz
Puissance nominale	600 W
Modes de fonctionnement	Fort / Doux
Lumière UV	Oui, avec arrêt automatique si distance > 3 cm ou inclinaison > 30°
Générateur ultrasonique	Intégré
Rouleau de brosse	Amovible pour nettoyage
Capacité du réservoir à poussière	0,5 L (estimation)
Filtre	MIF (lavable, remplacement recommandé toutes les 30-50 h)
Cyclone	Avec filtre métallique amovible
Accessoires inclus	Mini brosse, filtre MIF de rechange
Entretien	Nettoyer réservoir, filtre et cyclone après chaque utilisation. Nettoyer rouleau brosse régulièrement.
Sécurité	Arrêt automatique du moteur si réservoir plein ou filtre bouché. Ne pas regarder directement la lumière UV.
Pièces détachées et réparabilité	Filtre, rouleau brosse, tube UV disponibles. Réparation par SAV.
Dimensions (L x l x h)	30 x 20 x 15 cm (estimation)
Poids	2 kg (estimation)

FOIRE AUX QUESTIONS - Antimite UV BX5 JIMMY

Comment allumer l'aspirateur et changer de mode ?

Branchez l'appareil, appuyez sur le bouton Marche/Arrêt pour démarrer. Le mode fort est activé par défaut. Appuyez sur le bouton de mode pour basculer en mode doux. Appuyez à nouveau sur Marche/Arrêt pour éteindre.

Pourquoi la lumière UV ne s'allume-t-elle pas ?

La lumière UV ne s'allume que si la machine est à moins de 3 cm de l'objet et inclinée à moins de 30 degrés. Si ces conditions ne sont pas remplies, la lumière s'éteint automatiquement pour des raisons de sécurité. Vérifiez aussi que la fenêtre du capteur n'est pas sale.

Comment nettoyer le réservoir à poussière ?

Éteignez et débranchez l'appareil. Appuyez sur le bouton de déverrouillage pour retirer le réservoir. Tournez le couvercle dans le sens inverse des aiguilles d'une montre pour le séparer. Nettoyez avec de l'eau ou un produit neutre, puis essuyez avec un chiffon sec. Assurez-vous que tout est sec avant de remonter.

Comment nettoyer le filtre et le cyclone ?

Retirez le filtre en pinçant le logo 'UP' et en tirant. Ne tapotez pas le filtre à l'envers. Utilisez la mini brosse pour nettoyer le filtre métallique du cyclone. Pour un nettoyage en profondeur, retirez les deux vis du couvercle du cyclone et nettoyez le conduit interne. Remontez dans l'ordre inverse.

Comment nettoyer le rouleau de brosse ?

Éteignez et débranchez l'appareil. Tournez le bouton de verrouillage droit dans le sens antihoraire pour déverrouiller et retirer le rouleau. Nettoyez-le, puis insérez-le par le trou droit en veillant à ce que le bouchon gauche s'enclenche dans la courroie. Verrouillez ensuite la fenêtre.

L'aspirateur s'arrête tout seul, que faire ?

Cela peut être dû à un réservoir à poussière plein, un filtre bouché ou une aspiration obstruée. Nettoyez le réservoir et le filtre, débranchez la machine et attendez 2 heures avant de la réutiliser. Si le problème persiste, contactez le SAV.

L'aspiration est faible, quelles sont les causes possibles ?

Vérifiez que l'orifice d'aspiration n'est pas bouché, que le filtre et le cyclone ne sont pas encrassés. Nettoyez-les si nécessaire. Assurez-vous aussi que le réservoir n'est pas plein.

Puis-je utiliser l'aspirateur sur des surfaces humides ou des liquides ?

Non, cet aspirateur est conçu uniquement pour les surfaces sèches. Ne l'utilisez pas sur des liquides, de la poussière humide ou dans des pièces humides comme la salle de bain. Cela pourrait endommager l'appareil.

Comment remplacer le filtre ?

Il est recommandé de remplacer le filtre toutes les 30 à 50 heures d'utilisation. Pour le changer, retirez l'ancien filtre en pinçant le logo 'UP', puis insérez le nouveau filtre en place. Assurez-vous qu'il est bien fixé.

Que faire si le rouleau de brosse ne tourne pas ?

Éteignez et débranchez l'appareil. Vérifiez si le rouleau est emmêlé avec des cheveux ou des fibres. Nettoyez-le selon les instructions. Si la courroie est cassée, contactez le service après-vente pour la réparation.

MODE D'EMPLOI Antimite UV BX5 JIMMY

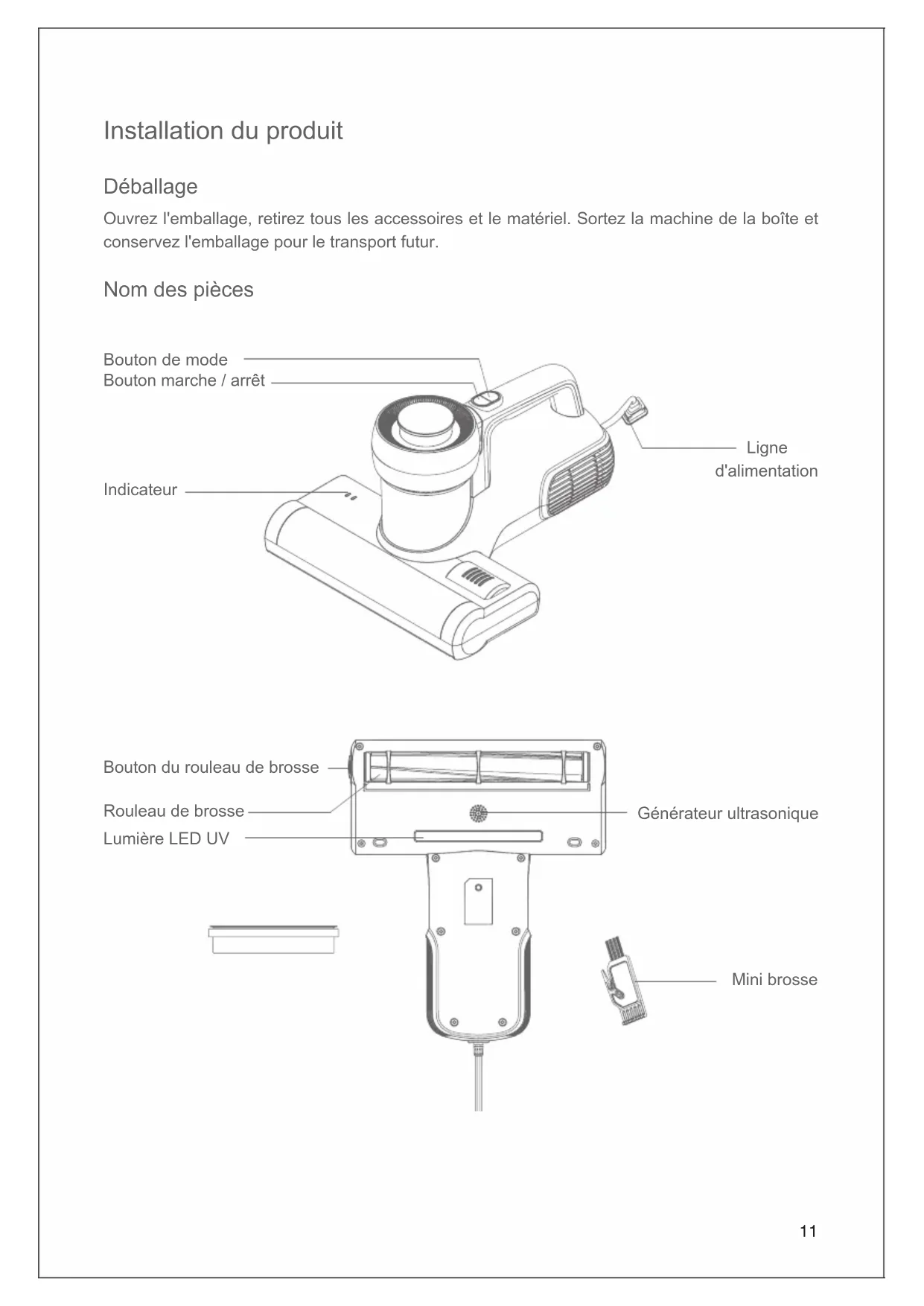

Déballage

Ouvrez l'emballage, retirez tous les accessoires et le matériel. Sortez la machine de la boîte et conservez l'emballage pour le transport futur.

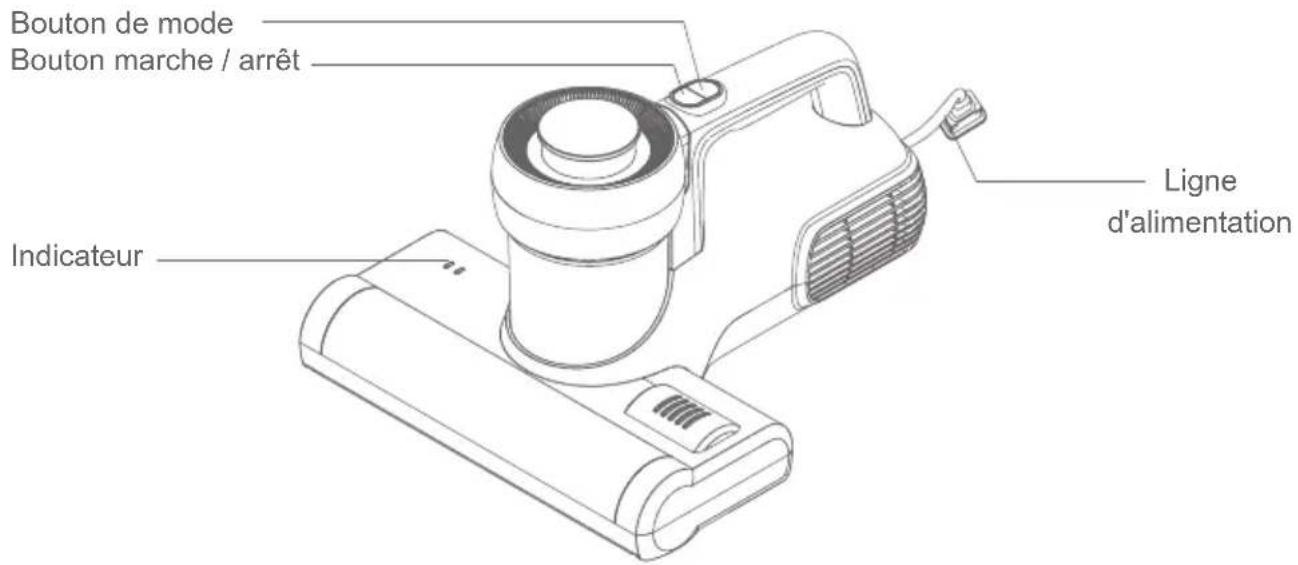

Nom des pièces

Bouton de mode Bouton marche / arrêt Indicateur Ligne d'alimentation

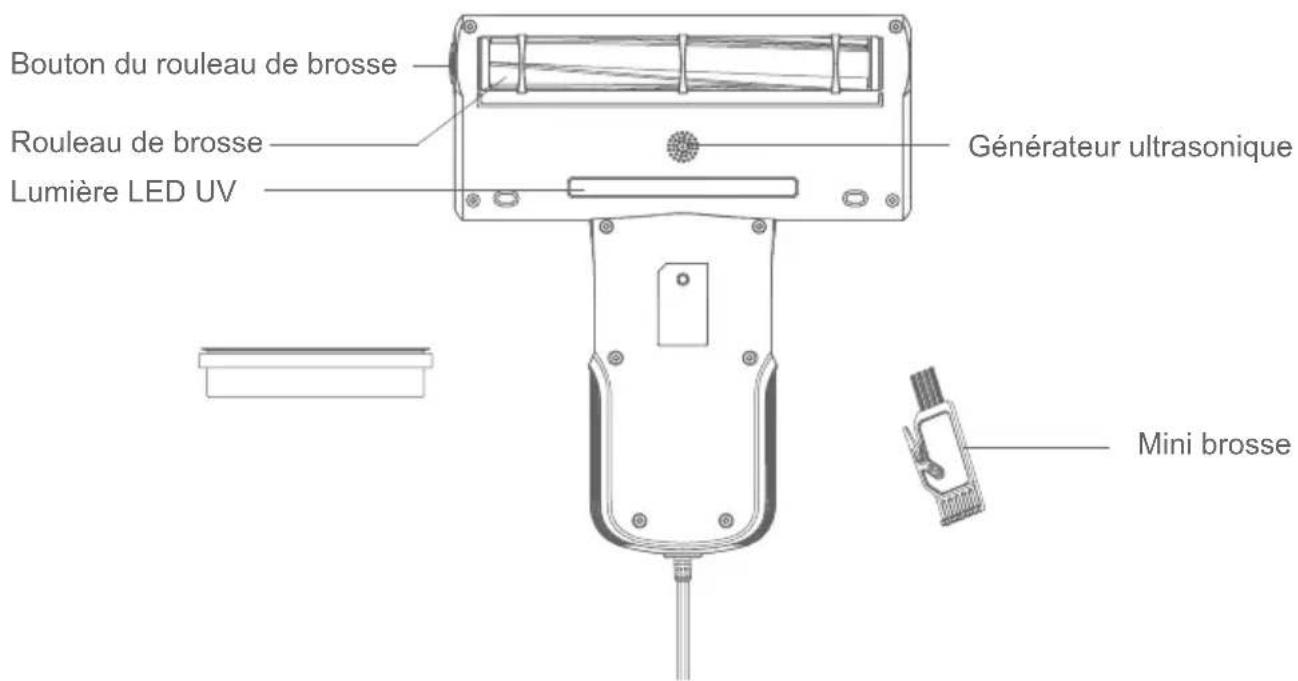

Bouton du rouleau de brosse Rouleau de brosse Lumière LED UV Générateur ultrasonique Mini brosse

Liste de colisage

Aspirateur Filtre	MIF Mini-brosse Mode d	emploi
1 1 1 1

Utilisation du produit

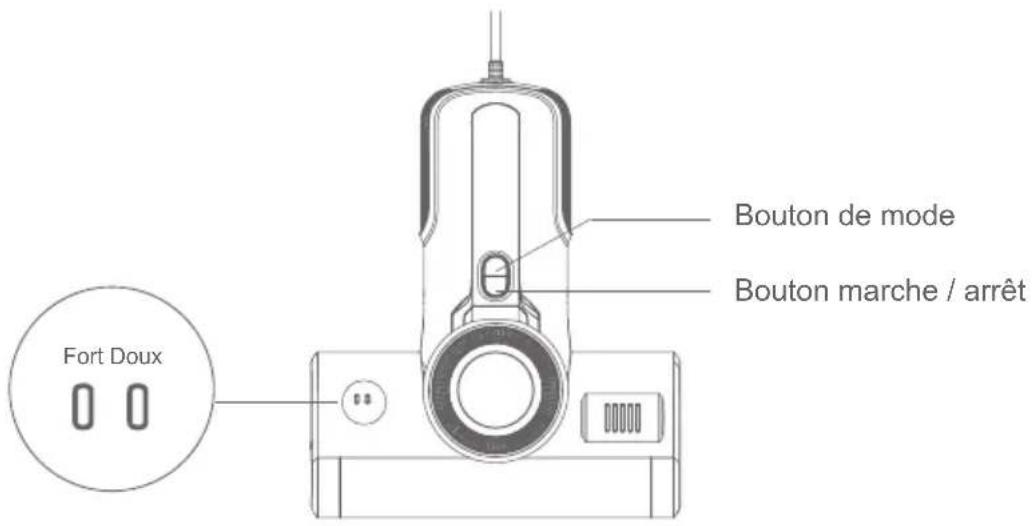

Fort Doux Bouton de mode Bouton marche / arrêt

Figure 1

Insérez la fiche dans la prise, appuyez sur le bouton marche / arrêt, la machine est en mode fort et l'indicateur s'allume. Appuyez sur le bouton de mode pour basculer le mode bas et l'indicateur bas s'allume. Appuyez sur le bouton marche / arrêt à nouveau, la machine cesse de fonctionner (Figure 1).

Remarque: pour la sécurité, la lumière UV ne fonctionne qu'à moins de 3 cm au-dessus de l'objet et à moins de 30 degrés d'inclinaison. Sinon, la lumière UV s'éteindra automatiquement.

Nettoyage de la coupe à poussière

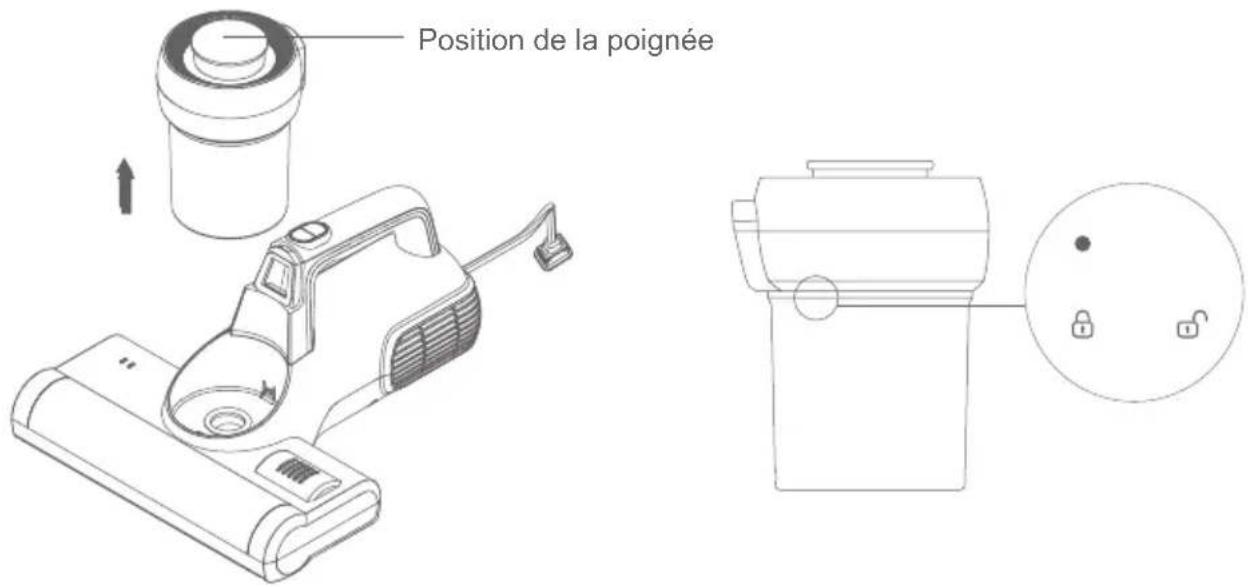

Éteignez la machine et débranchez la prise d'alimentation, appuyez ensuite sur le bouton de déverrouillage et soulevez vers le haut (Figure 2).

Position de la poignée

Figure 2 Figure 3

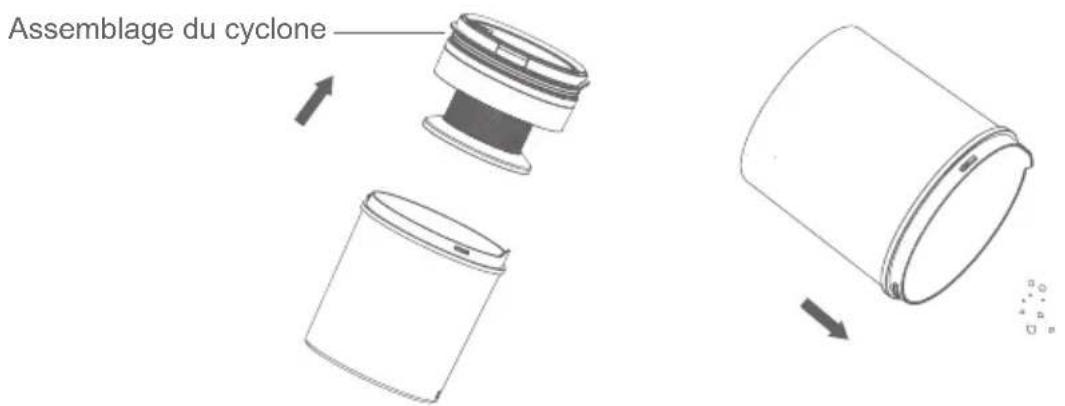

Tenez la coupe à poussière et le couvercle de la coupe à poussière séparément, tournez le couvercle de la coupe dans le sens inverse des aiguilles d'une montre (Figure 3), retirez-le de la coupe à poussière pour le nettoyer (Figure 4).

Assemblage du cyclone

Figure 4

Nettoyage du filtre et du cyclone

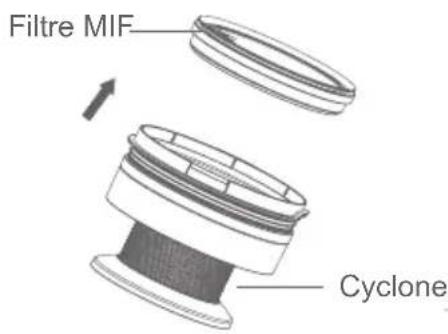

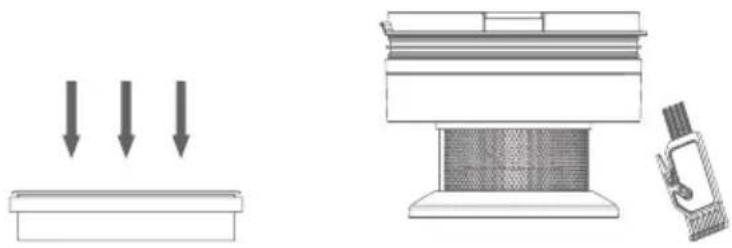

Tenez le cyclone d'une main, pincez le logo «UP» avec l'autre main et retirez le filtre (Figure 5). Ne tapotez pas le filtre à l'envers pour éviter l'obstruction du filtre (Figure 6).

Nettoyez le filtre métallique du cyclone avec la mini brosse (Figure 7).

Filtre MIF Cyclone

Figure 5

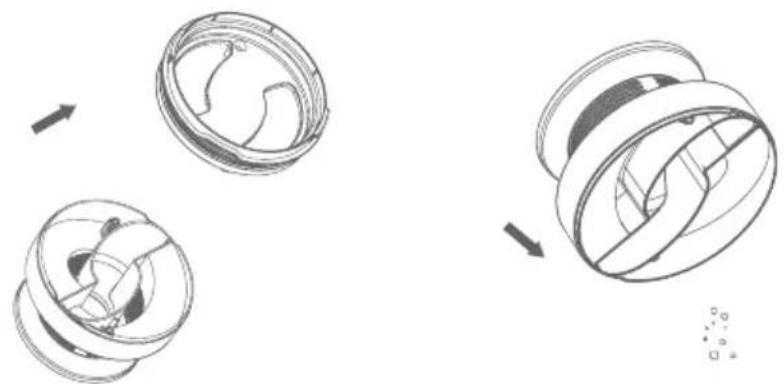

Après le nettoyage du filtre, retirez les deux vis du couvercle du cyclone avec un tournevis pour séparer le couvercle du cyclone du cyclone afin de nettoyer le conduit d'air interne. Après le nettoyage, assemblez les pièces dans l'ordre inverse (Figure 8).

Après le nettoyage de la coupe à poussière, du filtre et du cyclone, assemblez dans l'ordre inverse. Tournez l'ensemble du couvercle de la coupe à poussière dans le bac à poussière. Après avoir entendu un «clic», le point est aligné avec la position de verrouillage en place.

Remarque:

1. Ne manquez pas le filtre!
2. Nettoyer le réservoir à poussière avec de l'eau ou des réactifs neutres et essuyez avec des chiffons secs. Ne lavez le filtre que lorsque cela est nécessaire. Assurez-vous que le filtre et le réservoir à poussière sont complètement secs avant la prochaine utilisation.

Nettoyage et installation du rouleau de brosse

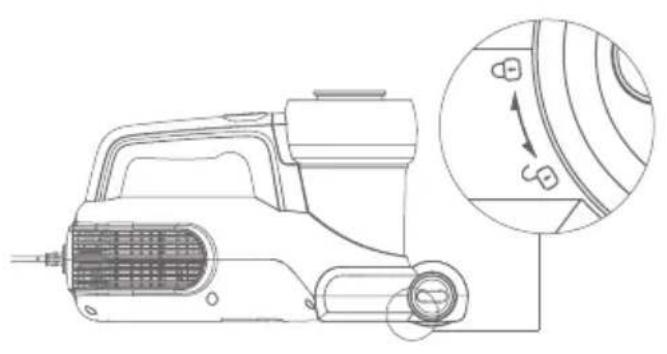

Éteignez la machine et débranchez la ligne d'alimentation, tournez le bouton de verrouillage droit dans le sens anti-horaire avec la main de la position verrouillée à la position déverrouillée (Figure 9) pour retirer le rouleau de brosse pour le nettoyage (Figure 10).

Après le nettoyage du rouleau de brosse, insérez le rouleau de brosse depuis le trou de droite. Assurez-vous que le bouchon gauche du rouleau de brosse est complètement enclenché dans la courroie (selon la Figure 11) pour verrouiller le rouleau de brosse sur la fenêtre, sinon le rouleau de brosse ne peut pas être verrouillé.

Remarque: pour la sécurité, éteignez la machine et débranchez la ligne d'alimentation avant du nettoyage du rouleau de brosse.

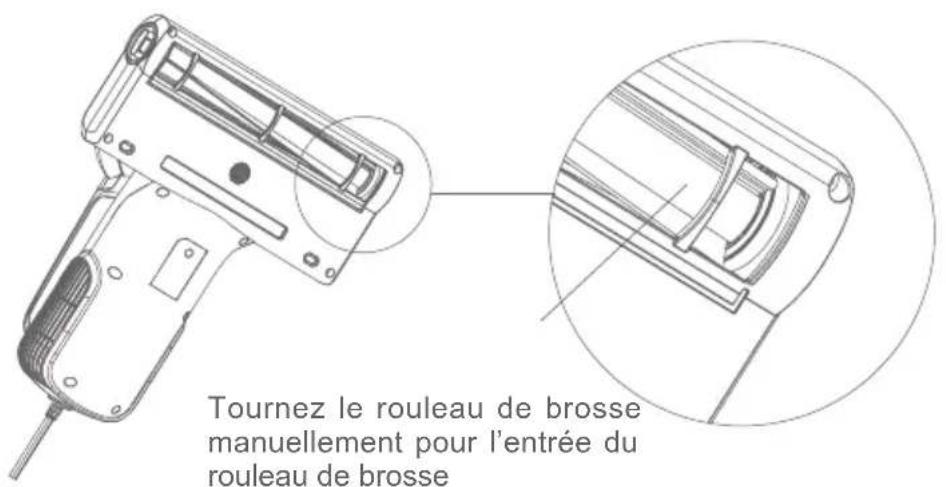

Tournez le rouleau de brosse manuellement pour l'entrée du rouleau de brosse

Figure 11

Nettoyez la coupe à poussière et le filtre après chaque utilisation pour l'utilisation ultérieure. Il est recommandé de remplacer un filtre après 30 à 50 heures de travail (selon la situation spécifique) pour l'utilisation meilleure.

Tout papier, verre au plomb, plastique affectera considérablement l'effet de la lumière UV. Essuyez et nettoyez régulièrement le tube UV pour l'utilisation meilleure.

Ne touchez pas le tube UV, la saleté affectera l'effet de la lumière UV.

Mettez la machine dans un endroit frais et sec si la machine est inactiue. Ne le laissez pas à la lumière directe du soleil ou dans un environnement humide.

Précautions

Lisez attentivement ce manuel d'instructions avant utilisation et conservez-le correctement pour l'utilisation future.

Ne laissez jamais la machine fonctionner sans surveillance.

Veuillez éteindre l'interrupteur d'alimentation et débrancher le cordon d'alimentation si la machine doit être inactive. Ne débranchez pas le cordon d'alimentation avec les mains humides en cas de choc électrique.

Coupez la source d'alimentation en maintenance ou hors service.

Gardez la ligne d'alimentation loin des objets pointus et ne faites pas glisser le cordon pour déplacer la machine en cas d'endommagement du cordon.

Pour la sécurité, ne utilisez pas le produit pour nettoyer des objets chauds tels que le carbone, les mégots de cigarettes, les objets tranchants, la verre brisée, les liquides corrosifs, les matériaux inflammables et explosifs, l'essence et l'alcool, sinon, cela pourrait endommager le produit ou provoquer un incendie.

N'utilisez pas ce produit pour nettoyer l'eau ou la poussière humide, ne l'utilisez pas dans des endroits humides (tels que la salle de bain, les toilettes, la buanderie, etc.) pour éviter les pannes.

Ne placez pas la machine près d'appareils de chauffage et ne l'exposez pas à la lumière directe du soleil en cas de risque d'incendie.

Gardez ce produit hors de portée des personnes particulières telles que des enfants sans la surveillance d'un adulte.

N'opérez pas la machine avec l'orifice d'aspiration bloqué en cas de dommages au produit.

Le produit est équipé d'une lumière UV, pour des raisons de sécurité, ne regardez pas au bas de la machine lorsque l'appareil est sous tension pour les rayons ultraviolets ne causer pas les dommages humaines.

Ne pas appliquer ce produit sur les plantes pour ne causer le dommage excessive des UV et endommager les objets.

Ne vous asseyez PAS sur ce produit pour ne causer pas les dommages au produit.

Ne retirez pas le couvercle du rouleau de brosse et ne forcez pas le couvercle vers l'extérieur lorsque la machine est sous tension ou fonctionne.

Ce produit peut être utilisé UNIQUEMENT pour le nettoyage de textiles, par exemple les matelas, couvertures, oreillers, canapés, etc.

Si la ligne d'alimentation est endommagée, demandez l'aide du fabricant et d'autres professionnels pour la sécurité.

Dépannage

Si le défaut existe après les solutions suivantes, contactez immédiatement le service après-vente ou le distributeur local.

Problèmes Raisons possibles Solution
Panne de l'alimentation	La ligne d'alimentation n'est pas fermement inséré.	Insérez fermement la ligne d'alimentation.
	Pas de courant sur la prise. Vérifiez la prise.
	Interrupteur d'alimentation non appuyé.	Appuyez sur le bouton Marche / Arrêt.
Faible puissance d'aspiration	L'orifice d'aspiration est bouché. Nettoyez l'orifice d'aspiration.
	Accumulation de poussière sur le filtre.	Nettoyez le filtre.
	Accumulation de poussière sur le cyclone.	Nettoyez le cyclone.
	Accumulation de poussière sur le filtre.	Nettoyez le filtre.
Panne du tube UV	La fonction UV est automatiquement désactivée pour la sécurité ou la faible réflexion de l'objet.	La fonction UV fonctionne sous la condition de moins de 5 cm de hauteur de l'objet.
	La machine fonctionne longtemps sur la même position.	Déplacez la machine vers l'avant et vers l'arrière
	La machine est placée en la position verticale.	La machine n'a pas basculé de plus de 30 degrés.
	La fenêtre du capteur est contaminée.	Nettoyez la fenêtre du capteur avec un chiffon à moitié sec.
	Dommage de lumière UV. Contacter le service après-vente.
Éteint automatiquement	La coupede poussière est pleine.	La machine s'arrête automatiquement pour empêcher le moteur de fonctionner longtemps, si la machine s'est éteinte automatiquement, nettoyez la coupe de poussière et le filtre, débranchez la ligne d'alimentation et le réutilisez après 2 heures.
	Orifice d'aspiration bouché.
	Filtre bloqué.
Défaillance du rouleau de brosse	Rouleau de brosse emmêlé avec des matières étrangères.	Retirez le couvercle et nettoyez le rouleau de brosse selon les instructions d'utilisation.
	La ceinture est cassée.	Retirez le couvercle selon les instructions d'utilisation et vérifiez la courroie, s'il est cassé, contactez le service après-vente pour la réparation.

Spécification du produit

Paramètres techniques

Modèle BX5
Tension nominale 230V~
Fréquence nominale 50Hz
Puissance nominale 600W

Position de la poignée

Bild 2 Bild 3
