Antimite UV BX5 - Aspirapolvere JIMMY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere UV antitarme
Marca	JIMMY
Modello	Antitarme UV BX5
Tensione nominale	230 V ~
Frequenza nominale	50 Hz
Potenza nominale	600 W
Modalità di funzionamento	Forte / Morbido
Luce UV	Sì, con spegnimento automatico se distanza > 3 cm o inclinazione > 30°
Generatore ultrasonico	Integrato
Rullo spazzola	Rimovibile per pulizia
Capacità del serbatoio polvere	0,5 L (stima)
Filtro	MIF (lavabile, sostituzione consigliata ogni 30-50 h)
Ciclone	Con filtro metallico rimovibile
Accessori inclusi	Minispazzola, filtro MIF di ricambio
Manutenzione	Pulire serbatoio, filtro e ciclone dopo ogni utilizzo. Pulire regolarmente il rullo spazzola.
Sicurezza	Spegnimento automatico del motore se serbatoio pieno o filtro ostruito. Non guardare direttamente la luce UV.
Parti di ricambio e riparabilità	Filtro, rullo spazzola, tubo UV disponibili. Riparazione tramite servizio clienti.
Dimensioni (L x P x A)	30 x 20 x 15 cm (stima)
Peso	2 kg (stima)

Domande frequenti - Antimite UV BX5 JIMMY

Come accendere l'aspirapolvere e cambiare modalità?

Collegare l'apparecchio, premere il pulsante On/Off per avviare. La modalità forte è attivata per impostazione predefinita. Premere il pulsante della modalità per passare alla modalità morbido. Premere di nuovo On/Off per spegnere.

Perché la luce UV non si accende?

La luce UV si accende solo se la macchina è a meno di 3 cm dall'oggetto e inclinata a meno di 30 gradi. Se queste condizioni non sono soddisfatte, la luce si spegne automaticamente per motivi di sicurezza. Verificare anche che la finestra del sensore non sia sporca.

Come pulire il serbatoio per polvere?

Spegnere e scollegare l'apparecchio. Premere il pulsante di sblocco per rimuovere il serbatoio. Ruotare il coperchio in senso antiorario per separarlo. Pulire con acqua o un detergente neutro, quindi asciugare con un panno asciutto. Assicurarsi che tutto sia asciutto prima di rimontare.

Come pulire il filtro e il ciclone?

Rimuovere il filtro pizzicando il logo 'UP' e tirando. Non battere il filtro al rovescio. Utilizzare la minispazzola per pulire il filtro metallico del ciclone. Per una pulizia profonda, rimuovere le due viti del coperchio del ciclone e pulire il condotto interno. Rimontare in ordine inverso.

Come pulire il rullo spazzola?

Spegnere e scollegare l'apparecchio. Ruotare il pulsante di blocco destro in senso antiorario per sbloccare e rimuovere il rullo. Pulirlo, quindi inserirlo attraverso il foro destro assicurandosi che il tappo sinistro si inserisca nella cinghia. Quindi bloccare la finestra.

L'aspirapolvere si spegne da solo, cosa fare?

Potrebbe essere dovuto a un serbatoio per polvere pieno, un filtro ostruito o un'aspirazione bloccata. Pulire serbatoio e filtro, scollegare la macchina e attendere 2 ore prima di riutilizzarla. Se il problema persiste, contattare il servizio clienti.

L'aspirazione è debole, quali sono le possibili cause?

Verificare che l'orifizio di aspirazione non sia bloccato, che il filtro e il ciclone non siano sporchi. Pulirli se necessario. Assicurarsi anche che il serbatoio non sia pieno.

Posso usare l'aspirapolvere su superfici umide o liquidi?

No, questo aspirapolvere è progettato solo per superfici asciutte. Non utilizzarlo su liquidi, polvere umida o in ambienti umidi come il bagno. Potrebbe danneggiare l'apparecchio.

Come sostituire il filtro?

Si consiglia di sostituire il filtro ogni 30-50 ore di utilizzo. Per cambiarlo, rimuovere il vecchio filtro pizzicando il logo 'UP', quindi inserire il nuovo filtro in posizione. Assicurarsi che sia ben fissato.

Cosa fare se il rullo spazzola non gira?

Spegnere e scollegare l'apparecchio. Verificare se il rullo è impigliato con capelli o fibre. Pulirlo secondo le istruzioni. Se la cinghia è rotta, contattare il servizio post-vendita per la riparazione.

MANUALE UTENTE Antimite UV BX5 JIMMY

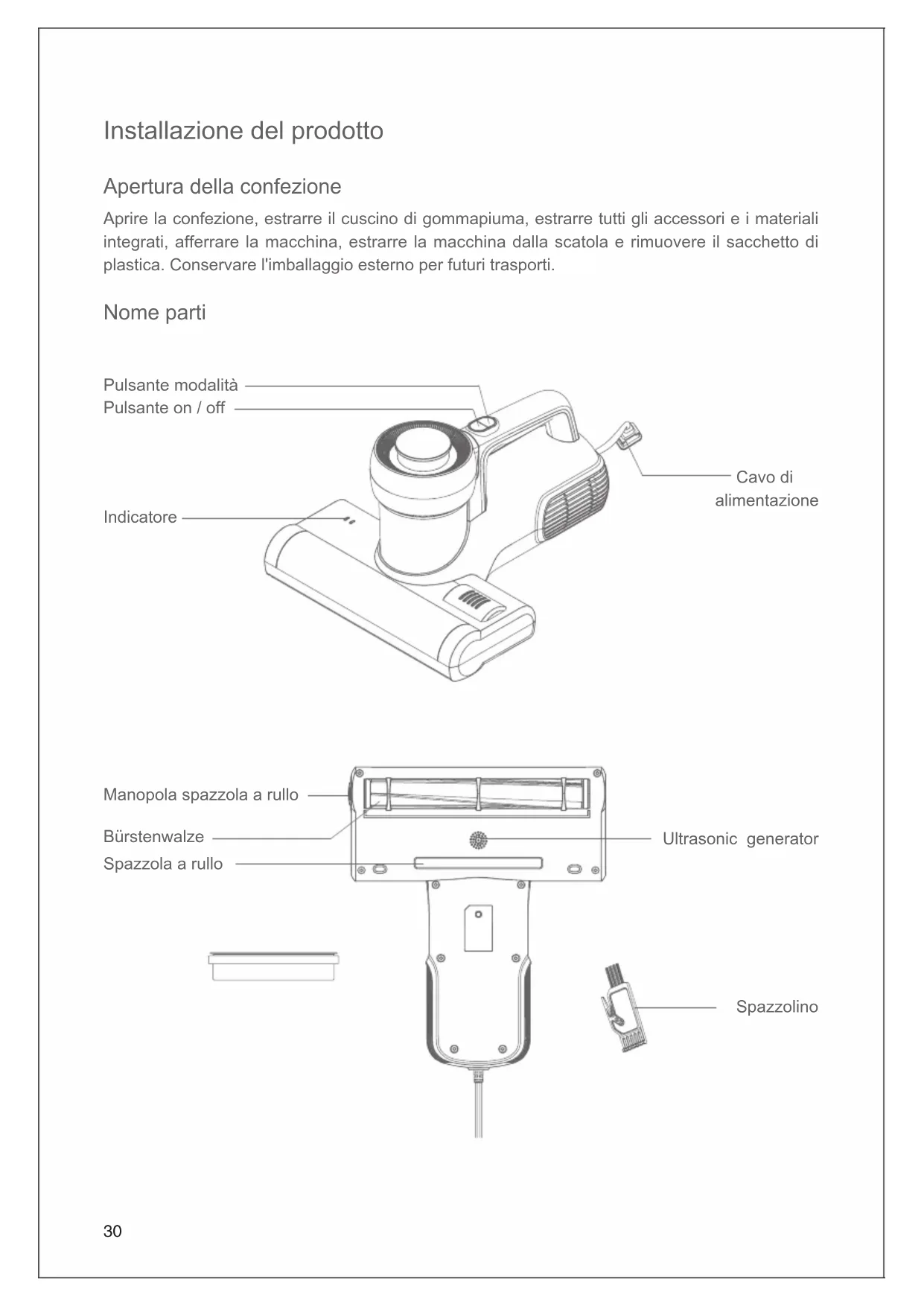

Installazione del prodotto

Apertura della confezione

Aprire la confezione, estrarre il cuscino di gommapiuma, estrarre tutti gli accessori e i materiali integrati, afferrare la macchina, estrarre la macchina dalla scatola e rimuovere il sacchetto di plastica. Conservare l'imballaggio esterno per futuri trasporti.

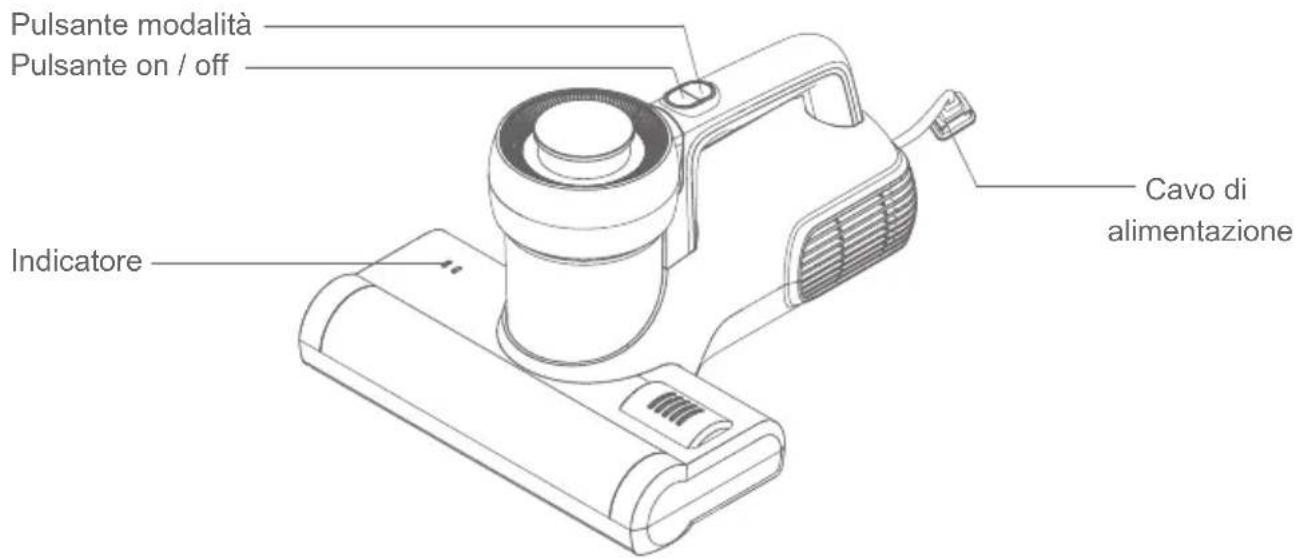

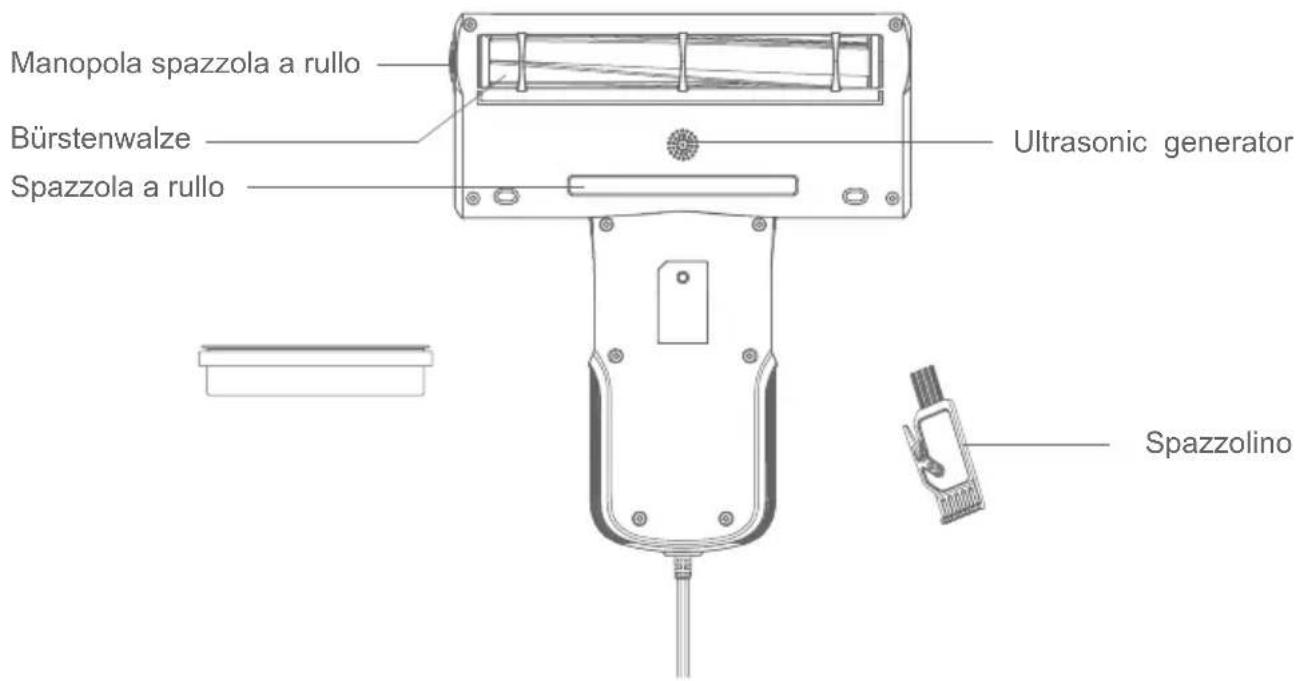

Nome parti

Pulsante modalità Pulsante on / off Indicatore Cavo di alimentazione

Manopola spazzola a rullo Bürstenwalze Spazzola a rullo Ultrasonic generator Spazzolino

Lista imballaggio

Aspirapolvere MIF	Filtro Spazzolino Manuale d'uso
1 1 1 1

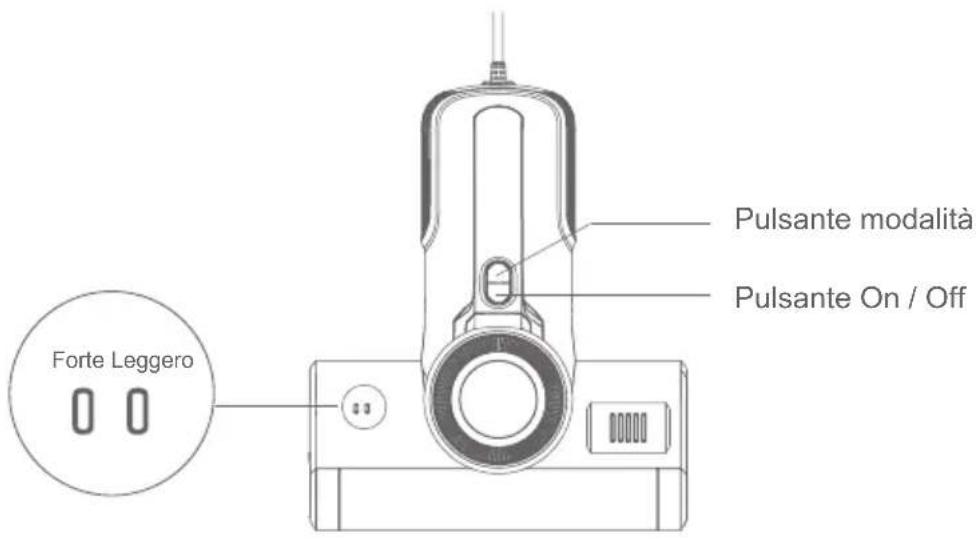

Come usare

Pulsante modalità Pulsante On / Off Forte Leggero

Figura 1

Inserire la spina nella presa, premere il pulsante on / off, la macchina è in modalità forte e l'indicatore forte si accende. Premere il pulsante modalità per passare alla modalità bassa e l'indicatore basso si accende. Premere nuovamente il pulsante on / off, la macchina smette di funzionare (Figura 1).

Avviso: per motivi di sicurezza, la luce UV funziona solo entro 3 cm sopra l'oggetto e meno di 30 gradi di inclinazione. Altrimenti, la luce UV si spegnerà automaticamente.

Pulizia e manutenzione

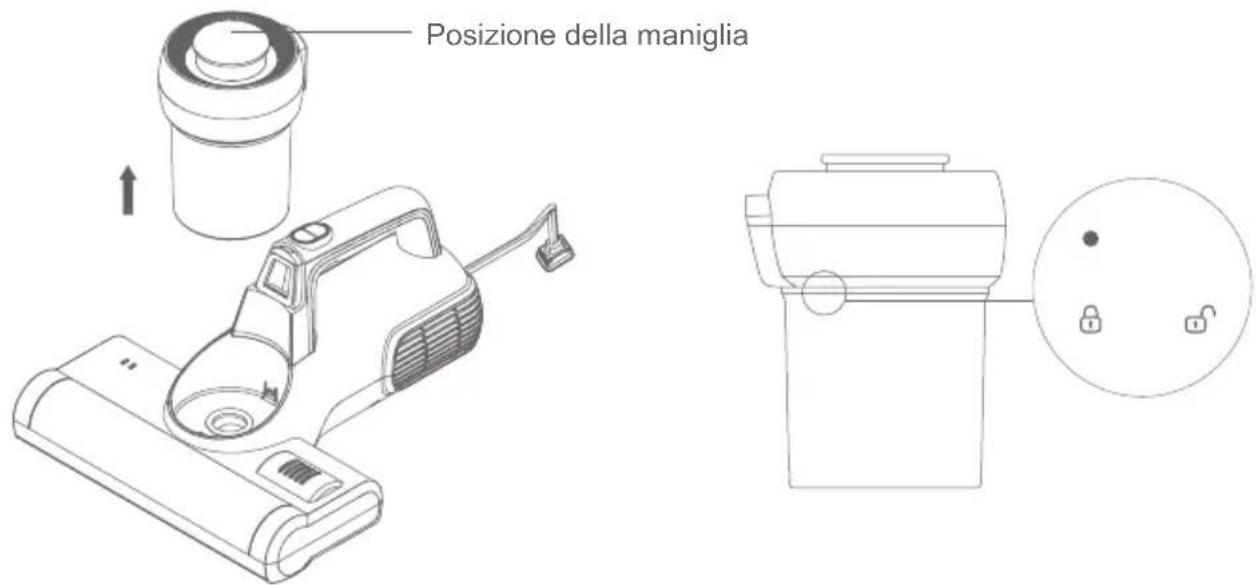

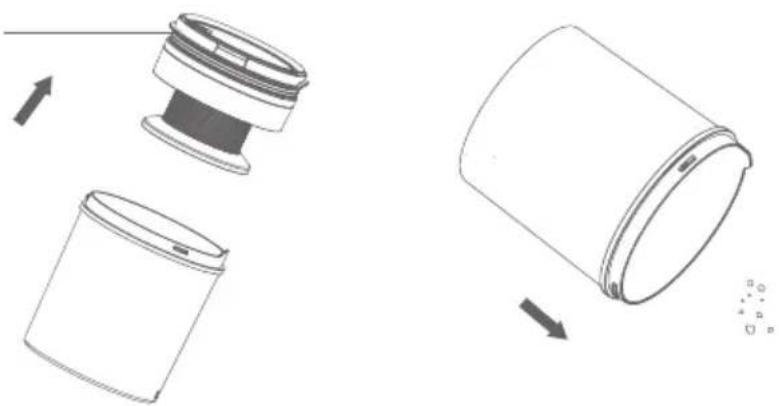

Pulizia del contenitore di polvere

Spegnere la macchina e scollegare il cavo di alimentazione. Quindi premere il pulsante di rilascio e sollevare verso l'alto (Figura 2).

Posizione della maniglia

Figura 2 Figura 3

Tenere il contenitore di polvere e il coperchio del contenitore di polvere separatamente, ruotare il coperchio del contenitore di polvere in senso antiorario (Figura 3), rimuoverlo dal contenitore di polvere per pulirlo (Figura 4).

Componenti ciclone

Pulizia di filtri e cicloni

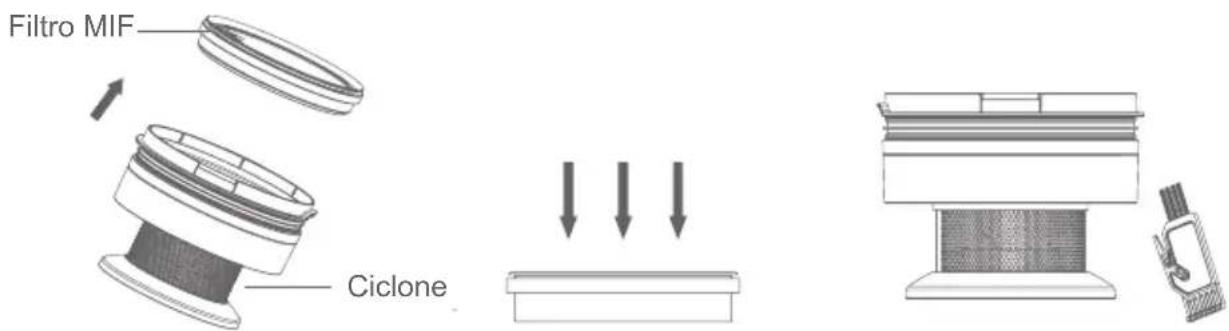

Tenere il ciclone in una mano, pizzicare il logo "UP" con l'altra mano ed estrarre il filtro MIF (Figura 5). battere verso il basso per pulire la polvere, ricordarsi di non picchiettarlo all'indietro per evitare che la polvere trabocchi (Figura 6).

Pulire il filtro metallico a ciclone con lo spazzolino in dotazione (Figura 7).

Filtro MIF Ciclone

Figura 5 Figura 6 Figura 7

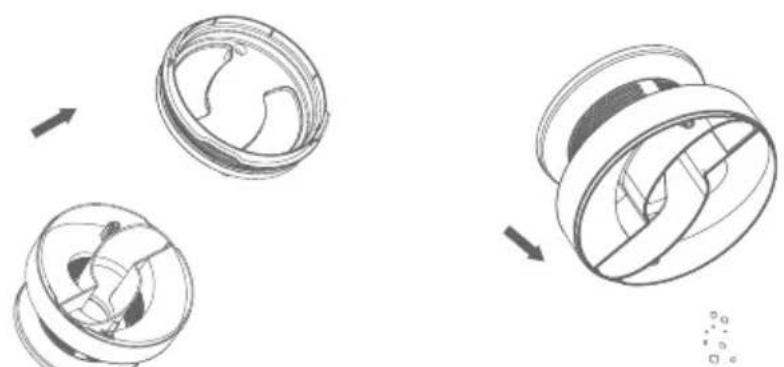

Dopo la pulizia del filtro, rimuovere le due viti sul coperchio del ciclone con un cacciavite per separare il coperchio del ciclone dal ciclone per pulire il condotto dell'aria interno. Dopo la pulizia, assemblare le parti in ordine inverso(Figura 8).

Dopo aver pulito il contenitore della polvere, il filtro e il ciclone, assemblare in ordine inverso. Ruotare il gruppo del coperchio del contenitore della polvere nel contenitore della polvere. Dopo aver sentito un "clic" e il segno del punto è allineato con la posizione di blocco, vuol dire che è assemblata in posizione.

Nota:

1. Non dimenticare il filtro!
2. Utilizzare acqua o reagenti neutri per pulire il contenitore della polvere e pulire con panni asciutti. Il filtro non può essere lavato. Assicurarsi che il filtro e il contenitore della polvere siano completamente asciutti prima di un altro utilizzo.

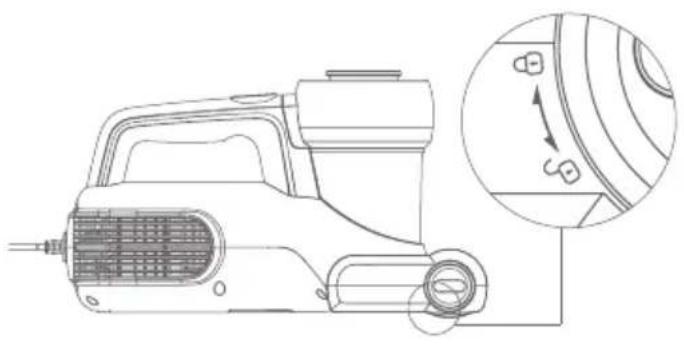

Pulizia e Installazione della Spazzola a rullo

Spegnere la macchina e scollegare il cavo di alimentazione, ruotare la manopola di blocco destra in senso antiorario con la mano dalla posizione di blocco alla posizione di sblocco (Figura 9) per rimuovere la spazzola per pulire (Figura 10).

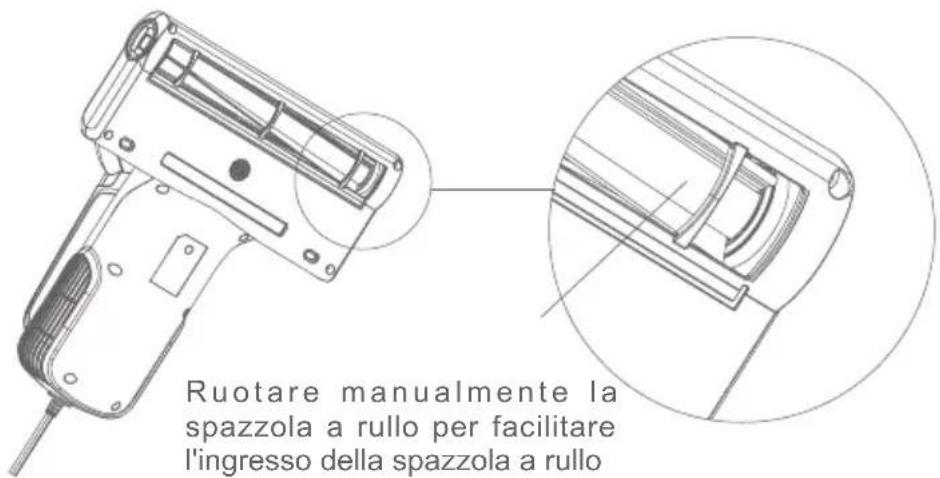

Dopo la pulizia della spazzola a rullo, inserire la spazzola a rullo dal foro a destra. Accertarsi che il tappo sinistro della spazzola a rullo sia completamente inserito nella cinghia (secondo la Figura 11) per bloccare la spazzola a rullo sulla finestra, altrimenti la spazzola a rullo non può essere bloccata.

Avviso: per motivi di sicurezza, spegnere la macchina e scollegare il cavo di alimentazione prima di pulire la spazzola a rullo.

Ruotare manualmente la spazzola a rullo per facilitare l'ingresso della spazzola a rullo

Figura 11

Manutenzione e conservazione

Si prega di pulire il contenitore di polvere e il filtro dopo ogni utilizzo per un ulteriore utilizzo. Se il contenitore di polvere viene riempito di polvere durante l'uso, si consiglia di pulirlo immediatamente, altrimenti influirà sull'effetto dell'uso. Si consiglia di sostituire un filtro dopo 30-50 ore di lavoro (a seconda della situazione specifica) per un migliore utilizzo.

La penetrazione dei raggi ultravioletti è debole, qualsiasi carta, vetro o plastica potrebbe ridurre notevolmente l'intensità delle radiazioni ultraviolette. Inoltre, le macchie di polvere e olio sul coperchio trasparente inferiore influenzeranno direttamente la sua capacità di penetrazione, quindi il coperchio trasparente deve essere pulito regolarmente per evitare di influenzare la penetrazione dei raggi UV e l'intensità dell'irradiazione.

Non toccare la copertura trasparente con le dita, perché le macchie influenzeranno la penetrazione della luce ultravioletta.

Quando non si utilizza la macchina per un lungo periodo, posizionare la macchina in un luogo fresco e asciutto e non esporla alla luce solare diretta o in un ambiente umido.

Precauzioni

Leggere attentamente questo manuale di istruzioni prima dell'uso e conservarlo correttamente per usi futuri.

Questo prodotto è un apparecchio elettrico, non lasciare mai la macchina in funzione senza supervisione.

Spegnere l'interruttore di alimentazione e scollegare il cavo di alimentazione se la macchina deve essere inattiva. Non scollegare il cavo di alimentazione con mani umide in caso di scosse elettriche.

Tagliare la fonte di alimentazione in manutenzione o fuori servizio.

Tenere il cavo di alimentazione lontano da oggetti appuntiti e non trascinarlo per spostare la macchina in caso di danni al cavo.

Per motivi di sicurezza, non utilizzare il prodotto per pulire oggetti caldi come carbone, mozziconi di sigarette, oggetti appuntiti come vetri rotti, liquidi corrosivi, materiali infiammabili ed esplosivi come benzina e alcol. Altrimenti, potrebbe danneggiare l'intera macchina o provocare un incendio, che potrebbe causare incidenti come lesioni personali.

Non utilizzare questo prodotto per pulire acqua o polvere bagnata. Non utilizzarlo in luoghi umidi (come bagno, toilette, lavanderia, ecc.) per evitare malfunzionamenti.

Non posizionare la macchina in prossimità di apparecchi di riscaldamento o esporla alla luce solare diretta in caso di pericolo di incendio.

Tenere questo prodotto fuori dalla portata di persone speciali come i bambini senza la supervisione di un adulto.

Non utilizzare la macchina con la bocca di aspirazione bloccata in caso di danni al prodotto.

Il prodotto è dotato di luce UV, per motivi di sicurezza, non guardare il fondo della macchina quando è accesa in caso di danni ai raggi ultravioletti.

Si prega di non lasciare che i raggi ultravioletti irradino le piante, in modo da non danneggiare le piante. Si prega di non utilizzare i raggi ultravioletti in un punto in modo continuo, in quanto ciò potrebbe causare danni all'oggetto di pulizia.

NON sedersi su questo prodotto in caso di lesioni personali e danni al prodotto.

Non rimuovere la copertina per spazzola a rullo né forzare la copertina verso l'esterno quando la macchina è accesa per motivi di sicurezza.

Questo prodotto può essere utilizzato SOLO per la pulizia di tessuti come materassi, coperte, cuscini, divani, ecc.

Se il cavo di alimentazione è danneggiato, chiedere aiuto professionale al produttore e ad altri professionisti per motivi di sicurezza.

Risoluzione dei problemi

Se l'errore persiste dopo aver adottato le seguenti soluzioni, contattare immediatamente l'assistenza post-vendita o il distributore locale.

Problemi Possibili	ragioni Soluzione
Mancanza di corrente	Il cavo di alimentazione non è inserito saldamente.	Inserire saldamente il cavo di alimentazione.
	Nessuna alimentazione alla presa elettrica.	Controllare la presa
	Interruttore di alimentazione non premuto.	Premere il pulsante di On / Off.
Bassa potenza di aspirazione	Porta di aspirazione intasata. Pulire	a porta di aspirazione.
	Accumulo di polvere sul filtro.	Pulire il contenitore di polvere ed il filtro.
	Accumulo di polvere sul ciclone Pulire	il ciclone.
	Accumulo di polvere sul filtro. Pulire	il filtro.
Bassa potenza di aspirazione	Porta di aspirazione intasata. Pulire	a porta di aspirazione.
	Accumulo di polvere sul filtro.	Pulire il contenitore di polvere ed il filtro.
	Accumulo di polvere sul ciclone Pulire	il ciclone.
	Accumulo di polvere sul filtro. Pulire	il filtro.
La luce UV non funziona	La superficie dell'oggetto da pulire ha uno scarso riflesso o è troppo lontana dall'oggetto da pulire.	In circostanze normali, la macchina accende automaticamente la luce ultravioletta quando si trova a circa 5 cm dall'oggetto da pulire.
	La macchina si è fermata su una coperta.	Si prega di spostarsi avanti e indietro sulla coperta.
	La macchina è posizionata in posizione verticale.	Macchina inclinata non più di 30 gradi.
	Il foglio trasparente sulla son-da a infrarossi sul fondo della macchina è bloccato da sporco o polvere eccessiva.	Pulire il foglio trasparente sulla sonda con un panno mezzo asciutto.
	Danni alla luce UV.	Contattare l'assistenza post-vendi-ta per sostituire la luce UV.
La macchina ha smesso improv-visamente di funzionare	Coperchio del contenitore di pol-vere pieno	Al fine di evitare il surriscaldamen-to del motore di questo prodotto, è stato aggiunto un meccanismo di sicurezza per evitare il surriscal-damento. In tal caso, interrompere l'utilizzo, eliminare il blocco e sospenderlo per due ore prima dell'uso.
	Porta di aspirazione intasata.
	Filtro bloccato.
Spazzola a rullo a smesso di fun-zionare all'im-provviso	Materiale estraneo impigliato nella spazzola a rullo.	Rimuovere il coperchio e ripulire la spazzola a rullo secondo la guida dell'utente.
	La cintura è staccata o rotta.	Aprire il coperchio della spazzola a rullo secondo le istruzioni per l'uso, verificare se la cintura è staccata o rotta e sostituire la cintura nel punto designato.

Specifiche di prodotto

Parametro

Modello BX5
Tensione nominale 230V~
Frequenza nominale 50Hz
Potenza nominale 600W

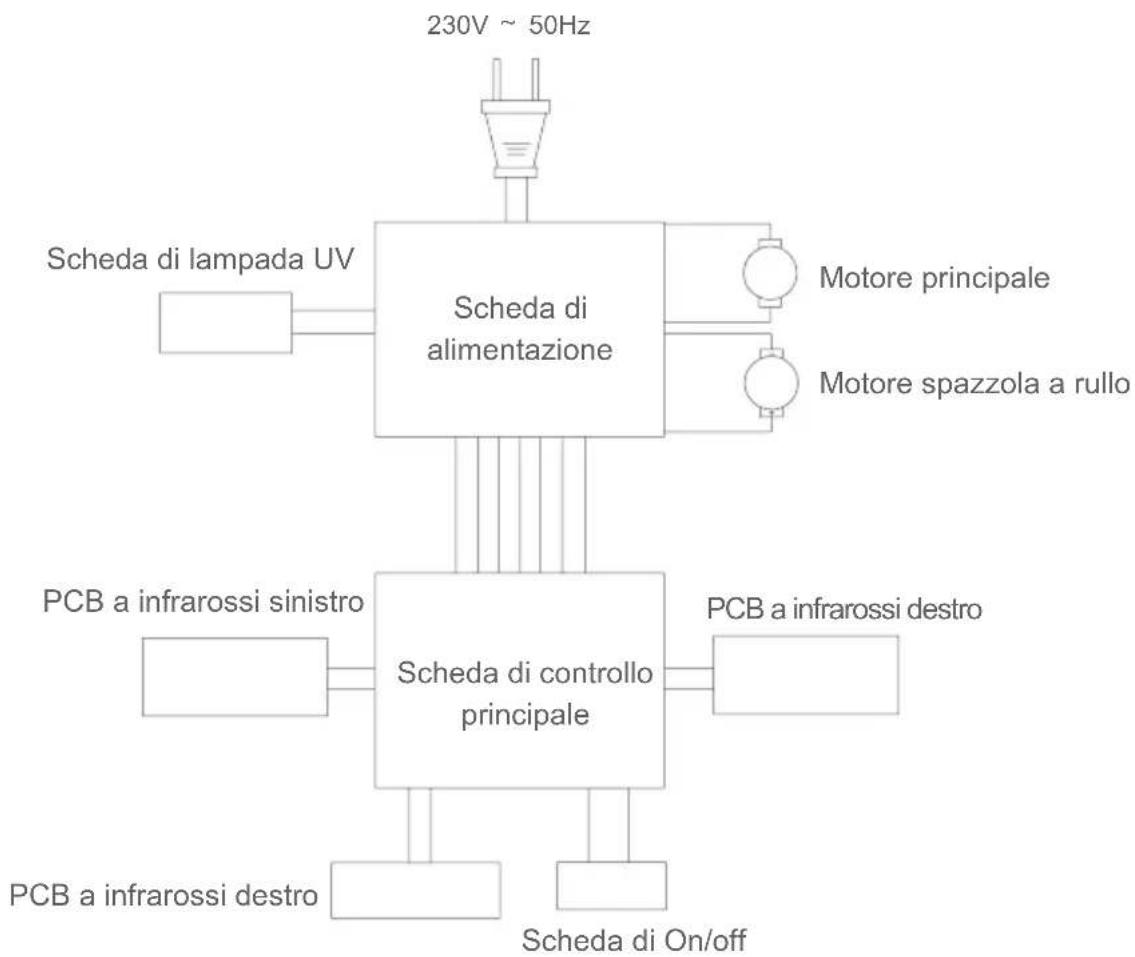

Schema elettrico

Informazioni sul produttore

Fabbricante Kingclean Electric Co., Ltd
Indirizzo	N. 1, strada Xiangyang, nuovo distretto di Suzhou, provincia di Jiangsu, Cina 215009

Disposizione

La macchina, gli accessori e la confezione devono essere classificati per il riciclaggio amichevole all'ambiente.

Non smaltire la macchina nei rifiuti domestici.

Si può cambiare senza preavviso.

Informazioni su Garanzia

Questo prodotto gode di un anno di garanzia per la macchina per il servizio che inizia dalla data di acquisto.

La garanzia è esclusa dall'usura normale, l'utilizzo commerciale, le modifiche all'apparecchio come acquistato, le attività di pulizia, le conseguenze di un uso improprio o danni dall'acquirente o da una terza persona, e i danni che possono essere causati dall'ambiente esterno o causati dalle batterie.
