Antimite UV BX5 - Staubsauger JIMMY - Kostenlose Bedienungsanleitung

Produkttyp	UV-Mottenstaubsauger
Marke	JIMMY
Modell	UV-Antimotte BX5
Nennspannung	230 V ~
Nennfrequenz	50 Hz
Nennleistung	600 W
Betriebsmodi	Stark / Sanft
UV-Licht	Ja, mit automatischer Abschaltung bei Abstand > 3 cm oder Neigung > 30°
Ultraschallgenerator	Integriert
Bürstenwalze	Abnehmbar zur Reinigung
Fassungsvermögen des Staubbehälters	0,5 L (Schätzung)
Filter	MIF (waschbar, Wechsel empfohlen alle 30-50 h)
Zyklon	Mit abnehmbarem Metallfilter
Enthaltenes Zubehör	Minibürste, Ersatz-MIF-Filter
Wartung	Reinigen Sie Behälter, Filter und Zyklon nach jedem Gebrauch. Reinigen Sie die Bürstenwalze regelmäßig.
Sicherheit	Automatischer Motorstopp bei vollem Behälter oder verstopftem Filter. Nicht direkt in das UV-Licht schauen.
Ersatzteile und Reparierbarkeit	Filter, Bürstenwalze, UV-Röhre erhältlich. Reparatur durch Kundendienst.
Abmessungen (L x B x H)	30 x 20 x 15 cm (Schätzung)
Gewicht	2 kg (Schätzung)

Häufig gestellte Fragen - Antimite UV BX5 JIMMY

Wie schalte ich den Staubsauger ein und wechsle den Modus?

Schließen Sie das Gerät an, drücken Sie den Ein-/Aus-Knopf zum Starten. Der starke Modus ist standardmäßig aktiviert. Drücken Sie den Modusknopf, um in den sanften Modus zu wechseln. Drücken Sie erneut den Ein-/Aus-Knopf, um auszuschalten.

Warum leuchtet das UV-Licht nicht?

Das UV-Licht leuchtet nur, wenn die Maschine weniger als 3 cm vom Objekt entfernt und weniger als 30 Grad geneigt ist. Wenn diese Bedingungen nicht erfüllt sind, schaltet sich das Licht aus Sicherheitsgründen automatisch aus. Überprüfen Sie auch, ob das Sensorfenster nicht verschmutzt ist.

Wie reinige ich den Staubbehälter?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drücken Sie die Entriegelungstaste, um den Behälter zu entfernen. Drehen Sie den Deckel gegen den Uhrzeigersinn, um ihn zu lösen. Reinigen Sie mit Wasser oder einem Neutralreiniger und wischen Sie mit einem trockenen Tuch ab. Stellen Sie sicher, dass alles trocken ist, bevor Sie es wieder zusammenbauen.

Wie reinige ich den Filter und den Zyklon?

Entfernen Sie den Filter, indem Sie das 'UP'-Logo zusammendrücken und ziehen. Klopfen Sie den Filter nicht auf der Rückseite aus. Verwenden Sie die Minibürste, um den Metallfilter des Zyklons zu reinigen. Für eine gründliche Reinigung entfernen Sie die beiden Schrauben der Zyklonabdeckung und reinigen Sie den inneren Kanal. Setzen Sie alles in umgekehrter Reihenfolge wieder zusammen.

Wie reinige ich die Bürstenwalze?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Drehen Sie den rechten Verriegelungsknopf gegen den Uhrzeigersinn, um die Walze zu entriegeln und zu entfernen. Reinigen Sie sie, setzen Sie sie dann durch das rechte Loch ein und achten Sie darauf, dass der linke Stopfen in den Riemen einrastet. Verriegeln Sie anschließend das Fenster.

Der Staubsauger schaltet sich von selbst aus, was tun?

Dies kann an einem vollen Staubbehälter, einem verstopften Filter oder einer blockierten Saugöffnung liegen. Reinigen Sie den Behälter und den Filter, ziehen Sie den Netzstecker und warten Sie 2 Stunden, bevor Sie es erneut verwenden. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Die Saugleistung ist schwach, was sind mögliche Ursachen?

Überprüfen Sie, ob die Saugöffnung nicht verstopft ist und ob Filter und Zyklon nicht verschmutzt sind. Reinigen Sie sie bei Bedarf. Stellen Sie auch sicher, dass der Behälter nicht voll ist.

Kann ich den Staubsauger auf nassen Oberflächen oder für Flüssigkeiten verwenden?

Nein, dieser Staubsauger ist nur für trockene Oberflächen ausgelegt. Verwenden Sie ihn nicht für Flüssigkeiten, feuchten Staub oder in feuchten Räumen wie dem Badezimmer. Dies könnte das Gerät beschädigen.

Wie tausche ich den Filter aus?

Es wird empfohlen, den Filter alle 30 bis 50 Betriebsstunden auszutauschen. Um ihn zu wechseln, entfernen Sie den alten Filter, indem Sie das 'UP'-Logo zusammendrücken, und setzen Sie dann den neuen Filter ein. Stellen Sie sicher, dass er richtig befestigt ist.

Was tun, wenn sich die Bürstenwalze nicht dreht?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob die Walze mit Haaren oder Fasern verwickelt ist. Reinigen Sie sie gemäß der Anleitung. Wenn der Riemen gerissen ist, wenden Sie sich für die Reparatur an den Kundendienst.

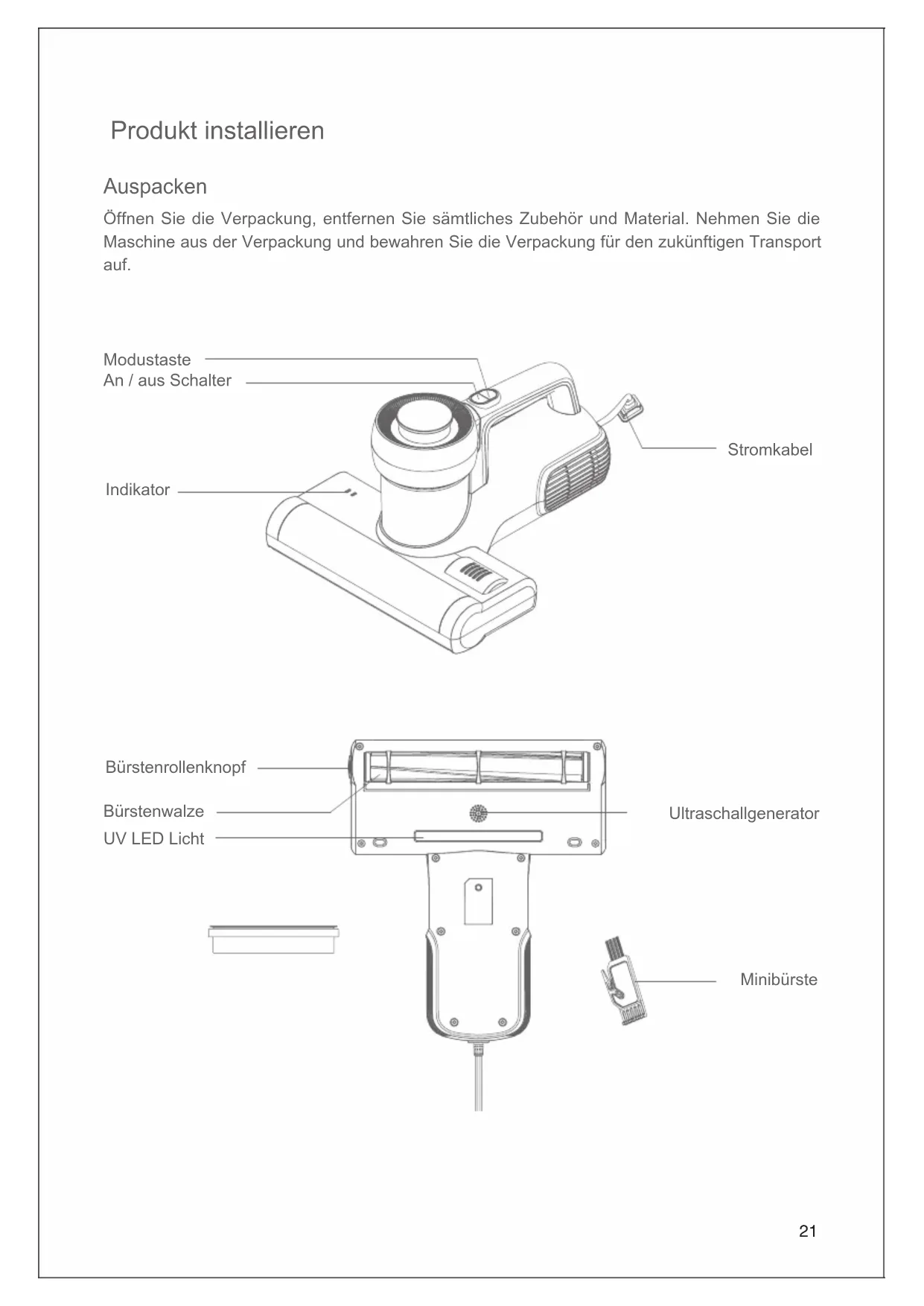

BEDIENUNGSANLEITUNG Antimite UV BX5 JIMMY

Öffnen Sie die Verpackung, entfernen Sie sämtliches Zubehör und Material. Nehmen Sie die Maschine aus der Verpackung und bewahren Sie die Verpackung für den zukünftigen Transport auf.

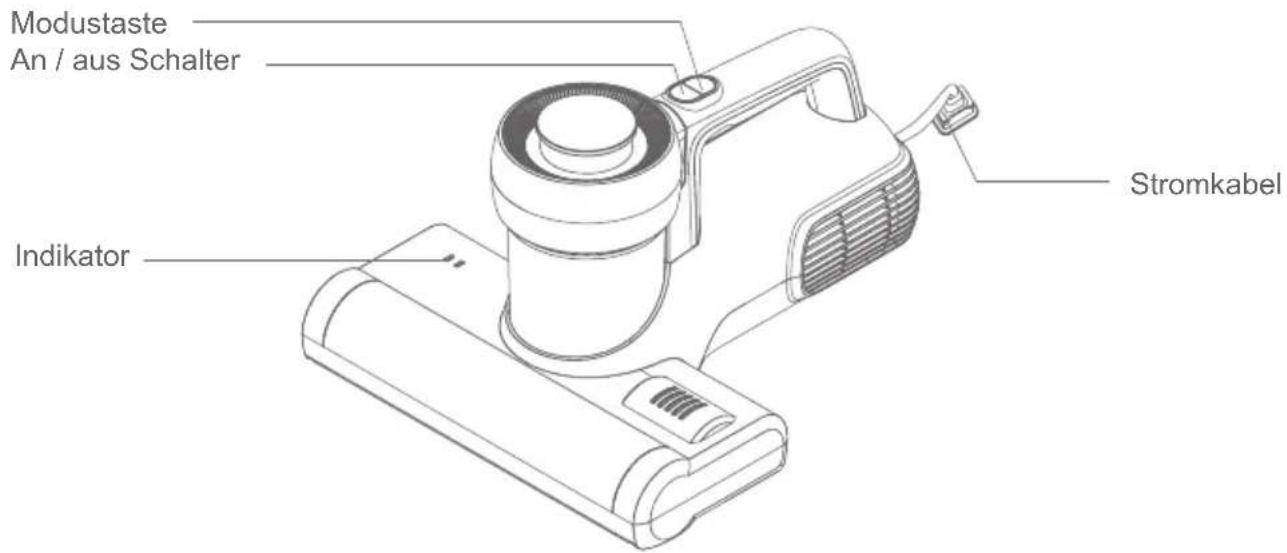

Modustaste An / aus Schalter Stromkabel Indikator

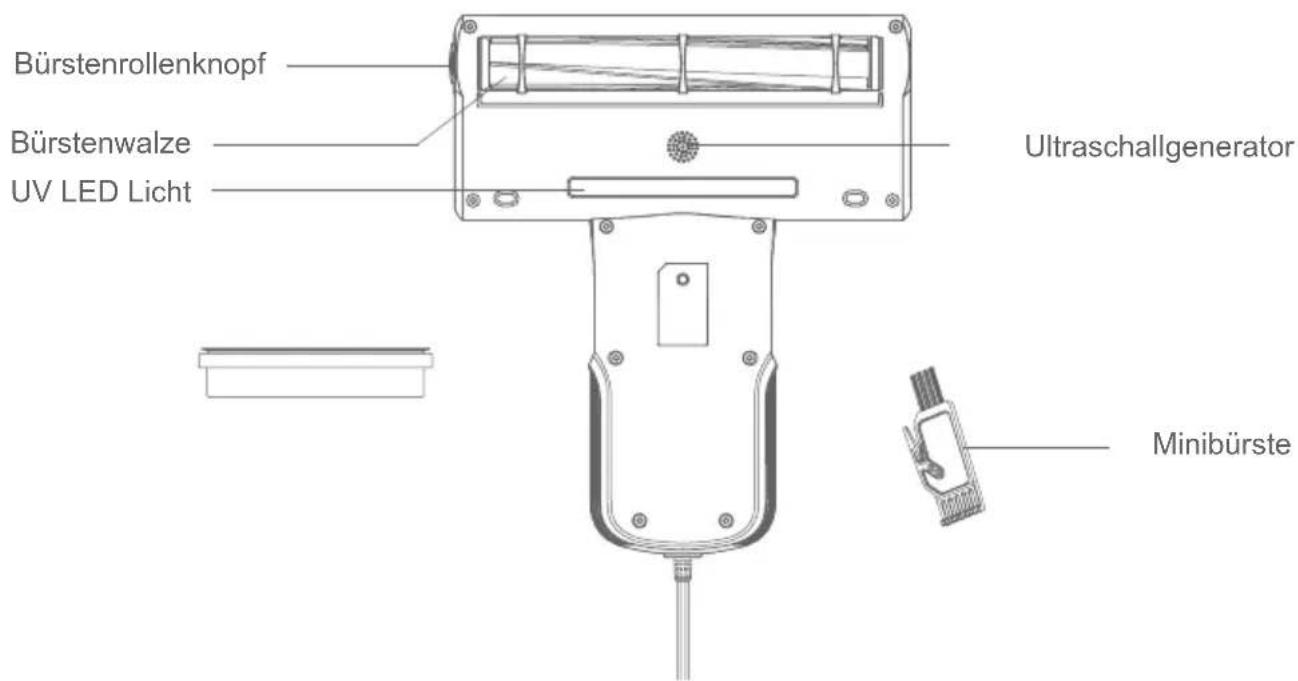

Bürstenrollenknopf Bürstenwalze UV LED Licht Ultraschallgenerator Minibürste

Packliste

Staubsauger MIF-Filter Minibürste Gebrauchsanweisung
1 1 1 1

Produktnutzen

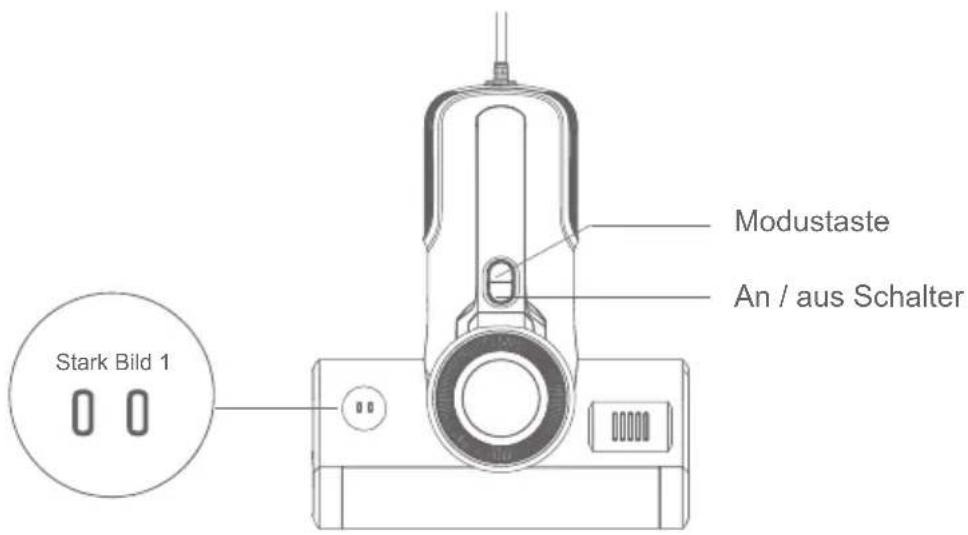

Stark Bild 1 Modustaste An / aus Schalter

Bild 1

Stecken Sie den Stecker in die Steckdose, drücken Sie die Ein-/Aus-Taste, das Gerät befindet sich im starken Modus und die Anzeige leuchtet auf. Drücken Sie die Modustaste, um den Low-Modus zu ändern. Die Low-Anzeige leuchtet auf. Drücken Sie die Start / Stopp-Taste erneut, die Maschine funktioniert nicht mehr(Bild 1).

Hinweis: Aus Sicherheitsgründen funktioniert UV-Licht nur innerhalb von 3 cm über dem Objekt und innerhalb von 30 Grad Neigung. Andernfalls wird das UV-Licht automatisch ausgeschaltet.

Reinigung und Instandhaltung

Staubbecher reinigen

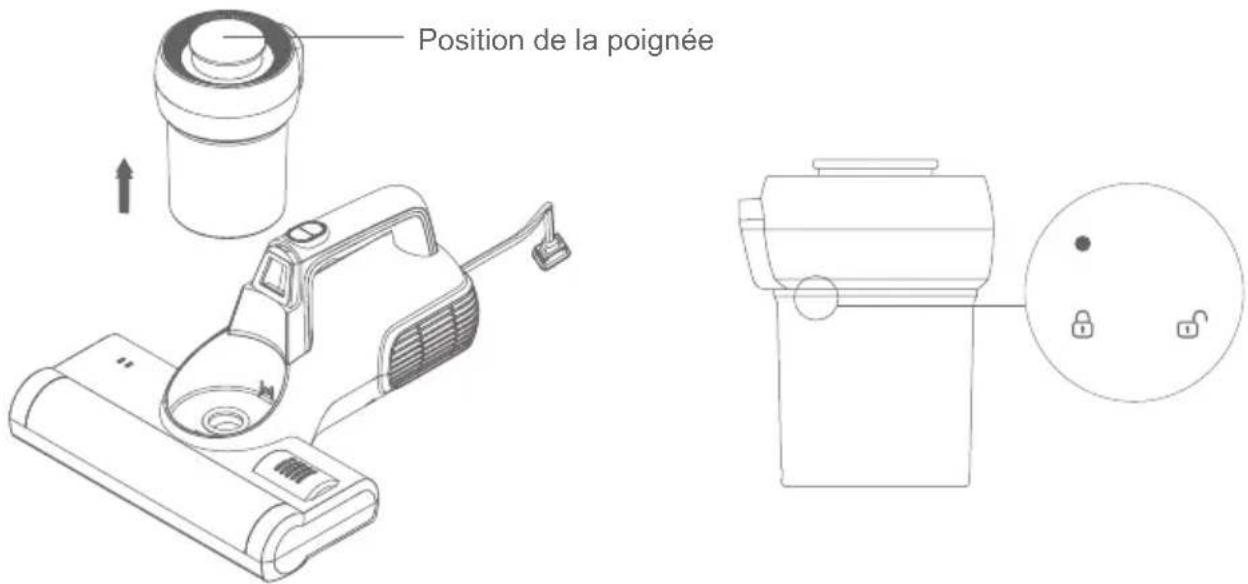

Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab. Drücken Sie dann den Entriegelungsknopf und heben Sie ihn an (Bild 2).

Nehmen Sie den Staubbecher und den Staubbecherdeckel getrennt, drehen Sie den Behälterdeckel gegen den Uhrzeigersinn (Bild 3) und nehmen Sie ihn zum Reinigen aus dem Staubbecher (Bild 4).

Zyklonhalterung

Filter- und Zyklonreinigung

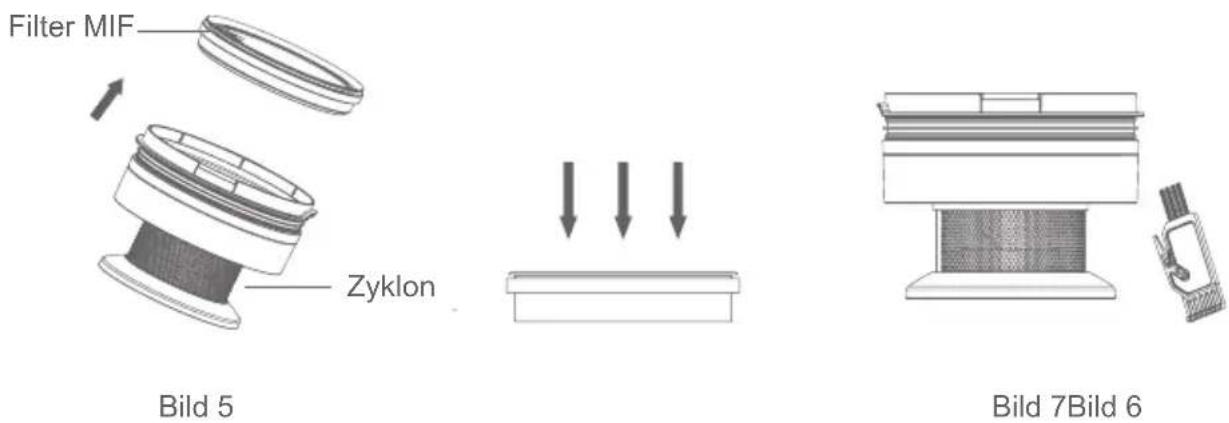

Halten Sie den Zyklon mit einer Hand fest, drücken Sie mit der anderen Hand auf das UP-Logo und entfernen Sie den Filter (Bild 5). Klopfen Sie den Filter nicht auf den Kopf, um ein Verstopfen zu vermeiden (Bild 6).

Reinigen Sie den Zyklonmetallfilter mit der Minibürste (Bild 7).

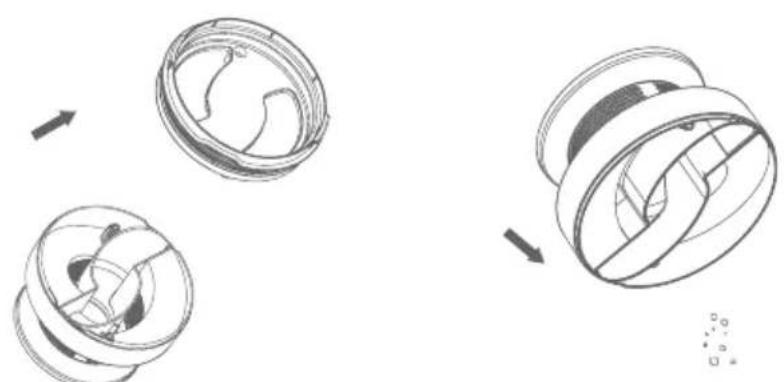

Entfernen Sie nach dem Reinigen des Filters die beiden Schrauben mit einem Schraubendreher von der Zyklonabdeckung, um die Zyklonabdeckung vom Zyklon zu trennen und den inneren Luftkanal zu reinigen. Montieren Sie die Teile nach der Reinigung in umgekehrter Reihenfolge (Bild 8).

Bild 8

Nach dem Reinigen des Staubbechers, des Filters und des Zyklons in umgekehrter Reihenfolge zusammenbauen. Drehen Sie die Staubbecherabdeckung auf den Staubbehälter. Nach einem "Klicken" wird der Punkt an der verriegelten Position ausgerichtet.

Hinweis:

1. Verpassen Sie nicht den Filter!
2. Reinigen Sie den Pulverbecher mit Wasser oder neutralen Reagenzien und wischen Sie ihn mit trockenen Lappen ab. Waschen Sie den Filter nur bei Bedarf. Stellen Sie sicher, dass der Filter und der Staubbehälter vor dem nächsten Gebrauch vollständig trocken sind complètement secs avant l'autre utilisation.

Bürstenwalze reinigen und einbauen

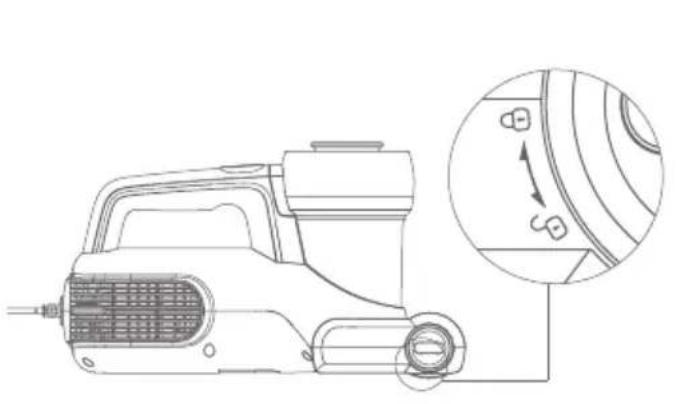

Schalten Sie die Maschine aus und ziehen Sie das Netzkabel ab. Drehen Sie den rechten Verriegelungsknopf von Hand gegen den Uhrzeigersinn von der verriegelten Position in die entriegelte Position (Bild 9), um die Walzenbürste zur Reinigung zu entfernen (Bild 10).

Führen Sie nach dem Reinigen der Bürstenwalze die Bürstenwalze durch das rechte Loch. Stellen Sie sicher, dass die linke Kappe der Bürstenrolle vollständig am Gurt eingehakt ist (siehe Bild 11), um die Bürstenrolle im Fenster zu verriegeln. Andernfalls kann die Bürstenwalze nicht arretiert werden.

Hinweis: Schalten Sie aus Sicherheitsgründen die Maschine aus und ziehen Sie das Netzkabel ab, bevor Sie die Bürstenwalze reinigen.

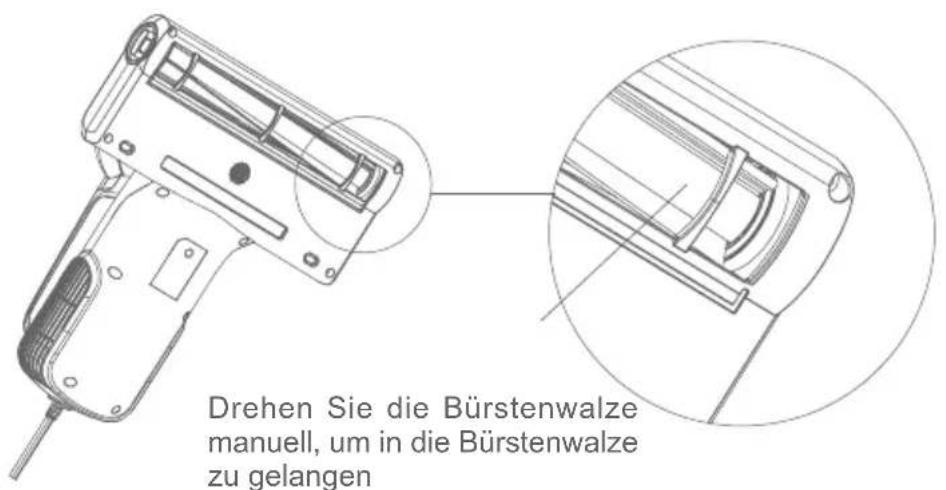

Drehen Sie die Bürstenwalze manuell, um in die Bürstenwalze zu gelangen

Bild 11

Wartung und Lagerung

Reinigen Sie den Staubbecher und den Filter nach jedem Gebrauch für die spätere Verwendung. Es wird empfohlen, einen Filter nach 30 bis 50 Arbeitsstunden (je nach Situation) auszutauschen, um eine bessere Verwendung zu gewährleisten.

Jedes Papier, Bleiglas oder Kunststoff beeinflusst die Wirkung von UV-Licht erheblich. Reinigen und reinigen Sie die UV-Röhre regelmäßig, um sie besser verwenden zu können.

Berühren Sie die UV-Röhre nicht, da Schmutz die Wirkung von UV-Licht beeinträchtigt.

Stellen Sie die Maschine an einem kühlen, trockenen Ort auf, wenn die Maschine im Leerlauf ist. Lassen Sie es nicht direktem Sonnenlicht oder einer feuchten Umgebung ausgesetzt.

Vorsichtsmaßnahmen

Lesen Sie diese Bedienungsanleitung vor dem Gebrauch sorgfältig durch und bewahren Sie sie zur späteren Verwendung an einem sicheren Ort auf.

Lassen Sie die Maschine niemals unbeaufsichtigt laufen.

Bitte schalten Sie den Netzschalter aus und ziehen Sie den Netzstecker, wenn das Gerät inaktiv sein soll. Ziehen Sie das Netzkabel bei einem Stromschlag nicht mit nassen Händen heraus.

Schalten Sie die Stromquelle während der Wartung oder bei Außerbetriebnahme aus.

Halten Sie die Stromleitung von scharfen Gegenständen fern und ziehen Sie das Kabel nicht heraus, um die Maschine zu bewegen, wenn das Kabel beschädigt ist.

Verwenden Sie das Produkt aus Sicherheitsgründen nicht zum Reinigen von heißen Gegenständen wie Kohlenstoff, Zigarettenkippen, scharfen Gegenständen, Glasscherben, ätzenden Flüssigkeiten, brennbaren und explosiven Stoffen, Benzin und Alkohol Dies kann das Produkt beschädigen oder einen Brand verursachen.

Verwenden Sie dieses Produkt nicht zum Reinigen von Wasser oder feuchtem Staub. Verwenden Sie es nicht an feuchten Orten (z. B. Bad, WC, Wäsche usw.), um Störungen zu vermeiden.

Stellen Sie das Gerät nicht in der Nähe von Heizkörpern auf und setzen Sie es bei Brandgefahr keinem direkten Sonnenlicht aus.

Halten Sie dieses Produkt von besonderen Personen wie Kindern fern, die nicht von Erwachsenen beaufsichtigt werden.

Betreiben Sie die Maschine nicht mit blockierter Ansaugöffnung, wenn das Produkt beschädigt ist.

Das Produkt ist mit UV-Licht ausgestattet. Schauen Sie aus Sicherheitsgründen nicht auf den Boden des Geräts, wenn die UV-Strahlung eingeschaltet ist.

Wenden Sie dieses Produkt nicht auf Pflanzen an, um übermäßige UV-Schäden und Schäden an Gegenständen zu vermeiden.

Setzen Sie sich NICHT auf dieses Produkt, um eine Beschädigung des Produkts zu vermeiden.

Entfernen Sie nicht die Bürstenwalzenabdeckung und drücken Sie die Abdeckung nicht nach außen, während die Maschine eingeschaltet oder in Betrieb ist.

Dieses Produkt darf NUR zur Reinigung von Textilien wie Matratzen, Decken, Kissen, Sofas usw. verwendet werden.

Wenn die Stromleitung beschädigt ist, wenden Sie sich an den Hersteller und andere Sicherheitsexperten.

Hilfe

Wenn der Fehler nach den folgenden Lösungen weiterhin besteht, wenden Sie sich sofort an den Kundendienst oder den örtlichen Händler.

Schwierigkeiten Mögliche Gründe Lösung
Lebensmittelversagen	Die Stromleitung ist nicht fest eingesteckt.	Stecken Sie die Stromleitung fest ein.
	Kein Strom an der Steckdose. Überprüfen Sie die Steckdose
	Interrupteur d'alimentation non appuyé.	Appuyez sur le bouton Marche / Arrêt.
Niedrige Saugleistung	Überprüfen Sie die Steckdose Sauganschluss reinigen.
	Ansammlung von Staub auf dem Filter.	Reinigen Sie den Filter.
	Staubansammlung auf dem Zyklon R	Reinigen Sie den Zyklon
	Staub auf dem Filter. Reinigen Sie den Filter
UV-Röhrenversagen	Die UV-Funktion wird aus Sicherheitsgründen oder zur Verringerung der Reflexion des Objekts automatisch deaktiviert.	Die UV-Funktion funktioniert bei einer Höhe des Objekts von weniger als 5 cm.
	Die Maschine arbeitet lange in der gleichen Position.	Bewegen Sie die Maschine vorwärts und rückwärts
	Die Maschine steht senkrecht.	Die Maschine kippte nicht mehr als 30 Grad.
	Das Sensorfenster ist verschmutzt.	Reinigen Sie das Sensorfenster mit einem halbtrockenen Tuch.
	UV-Lichtschäden.	Wenden Sie sich an den Kunden-dienst.
Schaltet sich automatisch aus	Der Staubbecher ist voll.	Die Maschine stoppt automatisch, um zu verhindern, dass der Motor längere Zeit läuft. Wenn sich die Maschine automatisch abgestellt hat, reinigen Sie den Staubbehälter und den Filter, ziehen Sie den Netzstecker und verwenden Sie ihn nach 2 Stunden wieder.
	Sauganschluss verstopft.
	Filter verstopft.
Bürstenwalzenfehler	Bürstenwalze mit Fremdkörpern verheddert	Entfernen Sie die Abdeckung und reinigen Sie die Bürstenwalze gemäß der Gebrauchsanweisung.
	Der Gürtel ist kaputt.	Entfernen Sie die Abdeckung gemäß der Gebrauchsanweisung und überprüfen Sie, ob der Riemen gebrochen ist. Wenden Sie sich zur Reparatur an den Kundendienst.

Produktspezifikation

Parameter

Modell BX5
Nennspannung 230V~
Nennfrequenz 50Hz
Nennleistung 600W

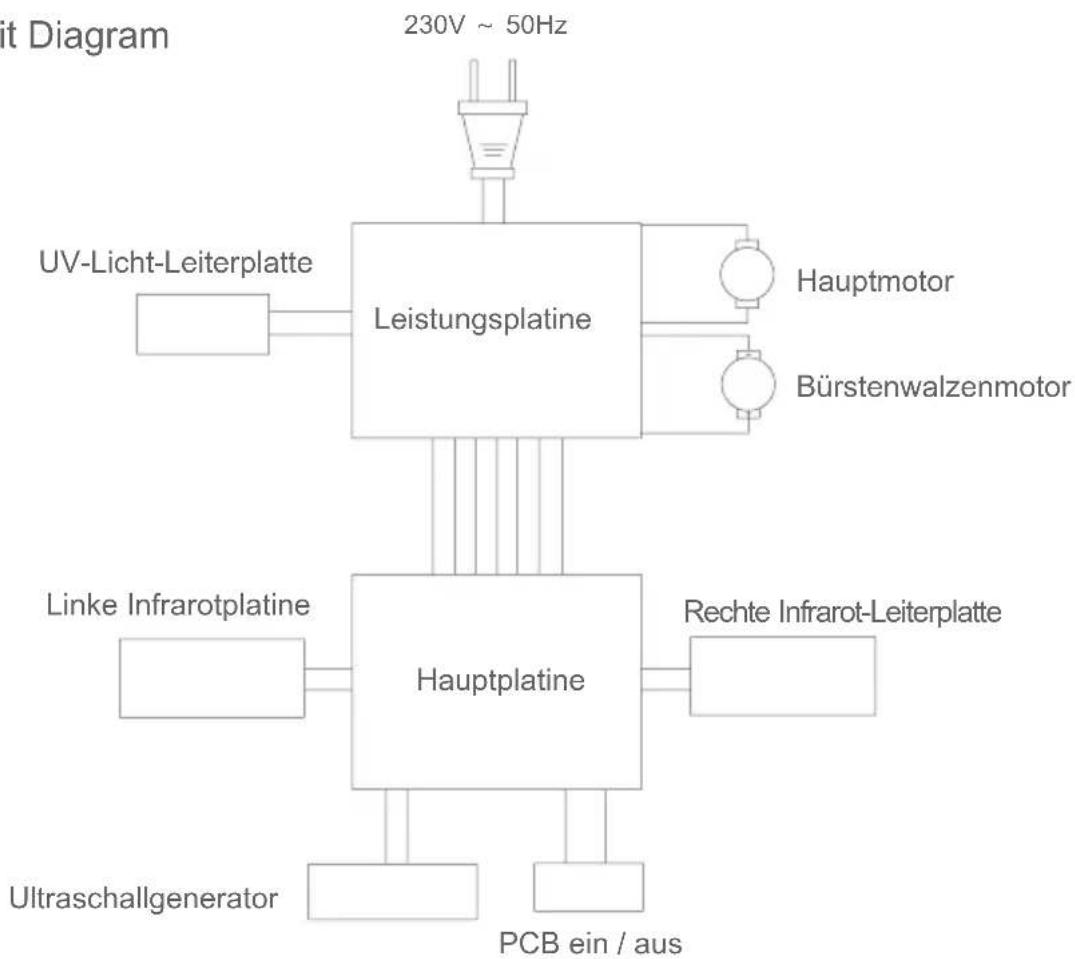

Circuit Diagram

Hersteller informationen

Hersteller Kingclean Electric Co., Ltd
Adresse	No.1 Straße Xiangyang, Bezirk New Suzhou, Provinz Jiangsu 215009, China

Entsorgung

Maschine, Zubehöre und Verpackung sollten auf umweltfreundliche Weise recycelt werden. Bitte entsorgen Sie diese Maschine nicht im Hausmüll!

Nur für EU-Länder:

Gemäß der EU-Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Gerät und gemäß EU-Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und auf umweltfreundliche Weise entsorgt werden.

Änderungen vorbehalten.

Garantie

Dieses Produkt genießt eine einjährige Garantie für die Maschine ab Kaufdatum.

Von der Garantie sind ausgenommen: normale Abnutzung, kommerzielle Nutzung, Änderungen an dem gekauften Apparat, Reinigung, Konsequenzen von unsachgemäßen Verwendungen oder Schäden vom Käufer oder dritte Partei, und die sich auf äußerer Umstände beziehbare oder die von den Akkus verursachte Schäden.
