Antimite UV BX5 - Пылесос JIMMY - Бесплатное руководство пользователя

Тип продукта	УФ-пылесос от моли
Бренд	JIMMY
Модель	Антимоль УФ BX5
Номинальное напряжение	230 В ~
Номинальная частота	50 Гц
Номинальная мощность	600 Вт
Режимы работы	Сильный / Нежный
УФ-свет	Да, с автоматическим отключением при расстоянии > 3 см или наклоне > 30°
Ультразвуковой генератор	Встроенный
Щеточный валик	Съемный для очистки
Объем контейнера для пыли	0,5 л (оценка)
Фильтр	MIF (моющийся, замена рекомендуется каждые 30-50 ч)
Циклон	Со съемным металлическим фильтром
В комплекте аксессуары	Мини-щетка, запасной фильтр MIF
Уход	Очищайте резервуар, фильтр и циклон после каждого использования. Регулярно очищайте щеточный валик.
Безопасность	Автоматическое отключение двигателя при полном резервуаре или забитом фильтре. Не смотрите прямо на УФ-свет.
Запасные части и ремонтопригодность	Фильтр, щеточный валик, УФ-трубка в наличии. Ремонт через сервисный центр.
Размеры (Д x Ш x В)	30 x 20 x 15 см (оценка)
Вес	2 кг (оценка)

Часто задаваемые вопросы - Antimite UV BX5 JIMMY

Как включить пылесос и переключить режим?

Подключите прибор, нажмите кнопку Вкл/Выкл для запуска. По умолчанию включен сильный режим. Нажмите кнопку режима для переключения на нежный режим. Снова нажмите Вкл/Выкл для выключения.

Почему не загорается УФ-свет?

УФ-свет загорается только если машина находится на расстоянии менее 3 см от объекта и наклонена менее 30 градусов. Если эти условия не выполняются, свет автоматически выключается по соображениям безопасности. Также проверьте, не загрязнено ли окно датчика.

Как очистить контейнер для пыли?

Выключите и отключите прибор. Нажмите кнопку разблокировки, чтобы извлечь резервуар. Поверните крышку против часовой стрелки, чтобы отделить ее. Промойте водой или нейтральным средством, затем вытрите сухой тканью. Убедитесь, что все сухое перед сборкой.

Как очистить фильтр и циклон?

Снимите фильтр, зажав логотип 'UP' и потянув. Не выстукивайте фильтр с обратной стороны. Используйте мини-щетку для очистки металлического фильтра циклона. Для глубокой очистки открутите два винта крышки циклона и очистите внутренний канал. Соберите в обратном порядке.

Как очистить щеточный валик?

Выключите и отключите прибор. Поверните правую кнопку блокировки против часовой стрелки, чтобы разблокировать и извлечь валик. Очистите его, затем вставьте через правое отверстие, убедившись, что левая заглушка зацепляется за ремень. Затем зафиксируйте окно.

Пылесос сам останавливается, что делать?

Это может быть связано с полным контейнером для пыли, забитым фильтром или засорением всасывания. Очистите резервуар и фильтр, отключите прибор и подождите 2 часа перед повторным использованием. Если проблема сохраняется, обратитесь в сервисный центр.

Слабый всас, каковы возможные причины?

Проверьте, не забито ли всасывающее отверстие, не загрязнены ли фильтр и циклон. При необходимости очистите их. Также убедитесь, что резервуар не полон.

Можно ли использовать пылесос на влажных поверхностях или для жидкостей?

Нет, этот пылесос предназначен только для сухих поверхностей. Не используйте его для жидкостей, влажной пыли или во влажных помещениях, например в ванной. Это может повредить прибор.

Как заменить фильтр?

Рекомендуется заменять фильтр каждые 30–50 часов использования. Для замены снимите старый фильтр, зажав логотип 'UP', затем вставьте новый фильтр на место. Убедитесь, что он надежно закреплен.

Что делать, если щеточный валик не вращается?

Выключите и отключите прибор. Проверьте, не запутан ли валик волосами или волокнами. Очистите его в соответствии с инструкциями. Если ремень сломан, обратитесь в сервисный центр для ремонта.

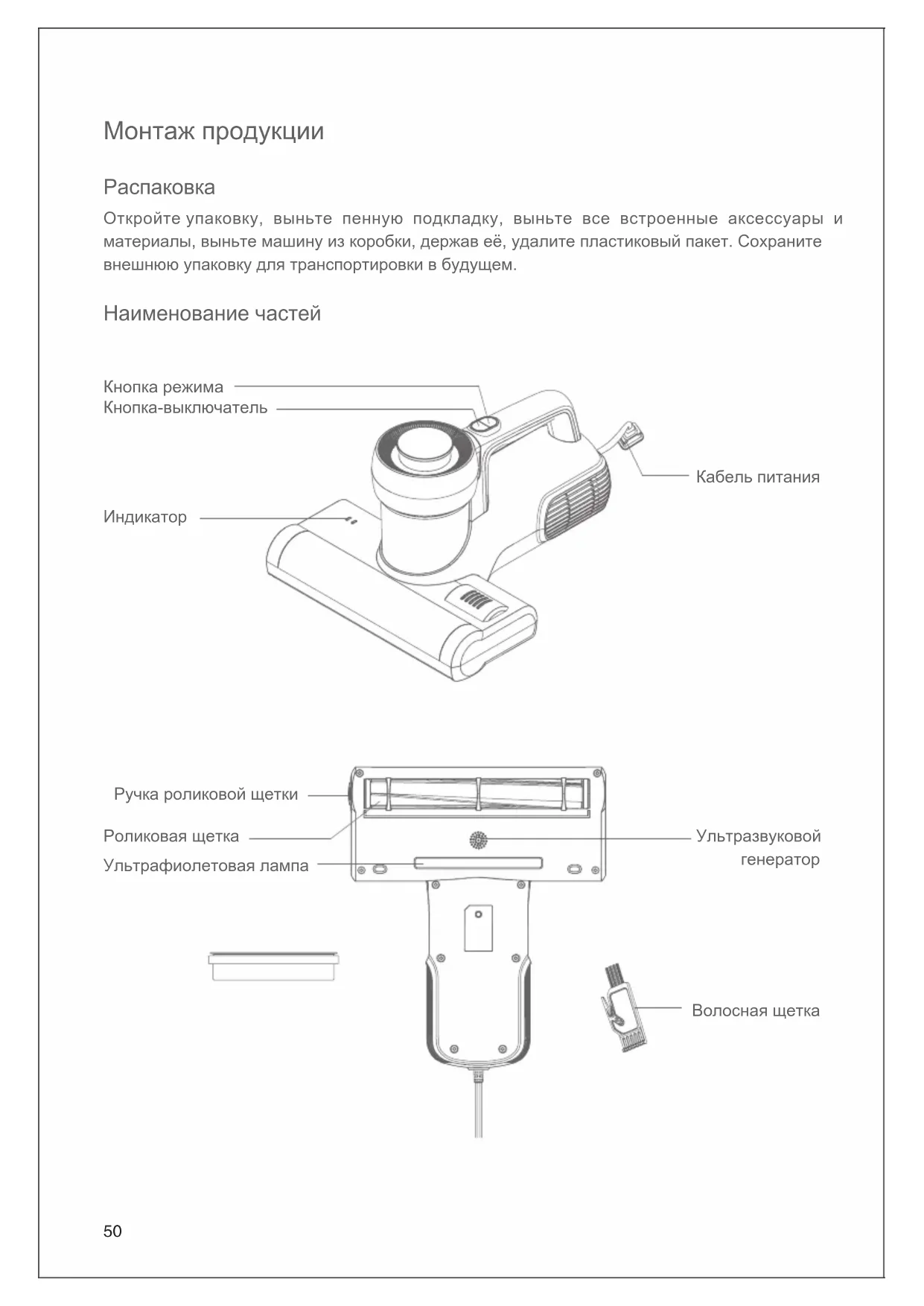

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Antimite UV BX5 JIMMY

Откройте упаковку, выньте пенную подкладку, выньте все встроенные аксессуары и материалы, выньте машину из коробки, держав её, удалите пластиковый пакет. Сохраните внешнюю упаковку для транспортировки в будущем.

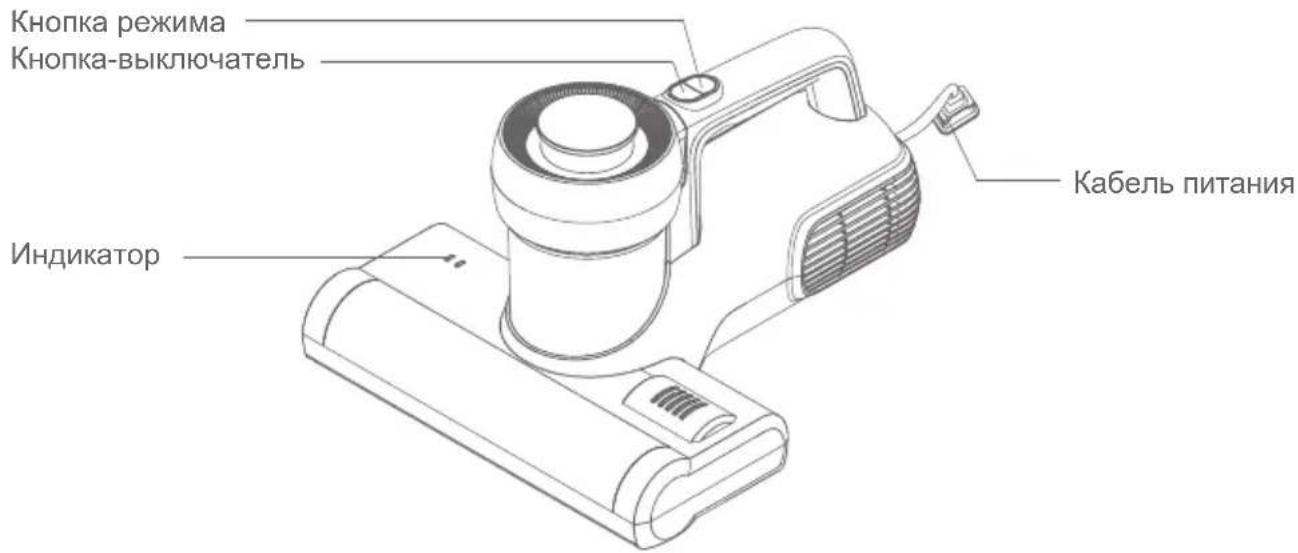

Наименование частей

Кнопка режима Кнопка-выключатель Индикатор Кабель питания

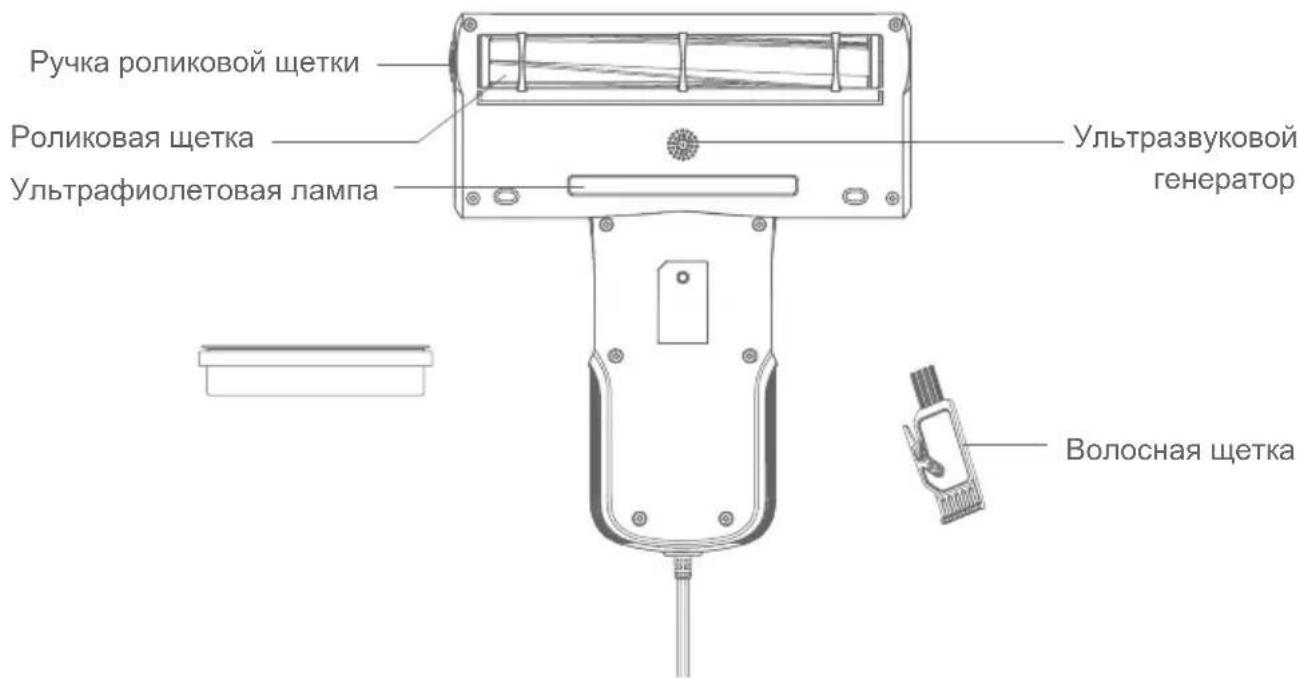

Ручка роликовой щетки Роликовая щетка Ультрафиолетовая лампа Ультразвуковой генератор Волосная щетка

Упаковочный лист

Пылесос Фильтровальная вата Мини-щетка			Руководство по эксплуатации
1 1 1 1

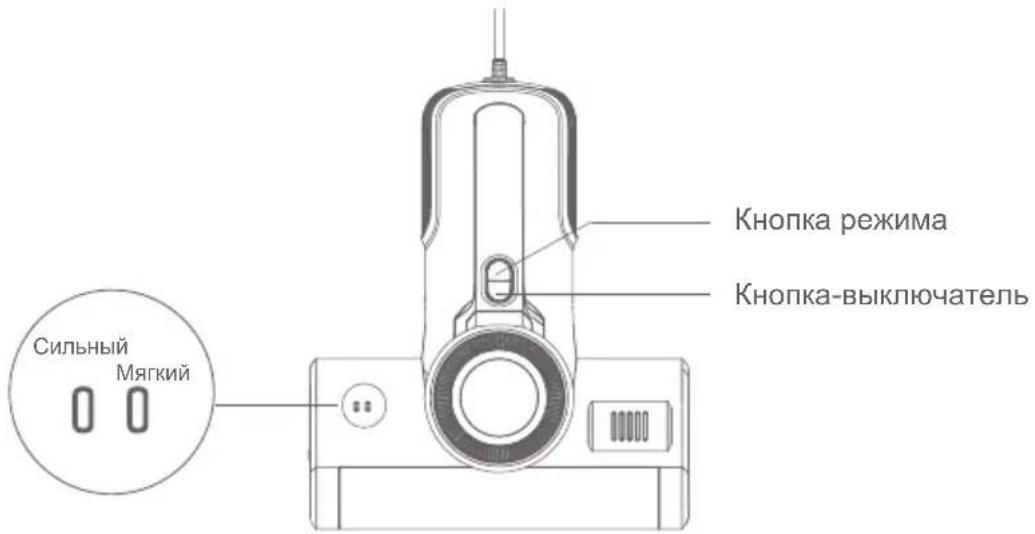

Использование продукции

Сильный Мягкий Кнопка режима Кнопка-выключатель

Рис.1

Вставьте вилку в розетку, после нажатия кнопки-выключателя, пылесос для удаления пылевых клещей запускается в сильном режиме, в то время загорится соответствующий индикатор, нажмите кнопку режима, чтобы переключиться на мягкий режим, загорится соответствующий индикатор, снова нажмите кнопку-выключатель, вся машина перестает работать. (Рис. 1)

Примечание: Во избежание несчастных случаев ультрафиолетовая лампа работает только в пределах 5 см от облучаемого объекта, и угол наклона машины не должен превышать 30 градусов. За пределами этого диапазона ультрафиолетовая лампа погаснет автоматически.

Очистка и обслуживание

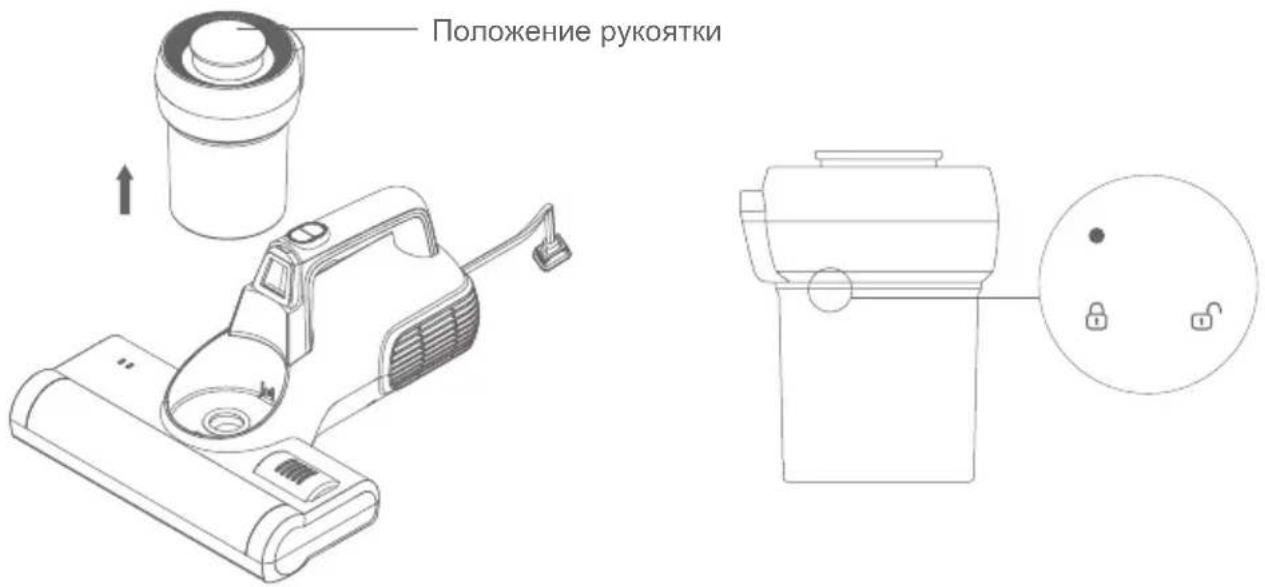

Очистка пылесборника

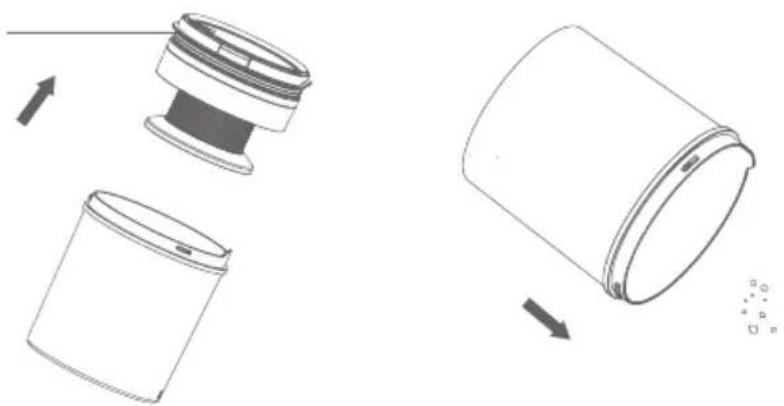

Выключите машину, выньте вилку кабеля, отцентрируйте машину, поднимите пылесборник в направлении стрелки, удерживая рукоятку рукой (рис. 2)

Положение рукоятки

Рис.2 Рис.3

Удерживая пылесборник и её крышку обеими руками соответственно, поверните крышку пылесборника в направлении шелкотрафаретной стрелки на пылесборнике и её крышке (Рис. 3). Выньте циклон и удалите пыль (Рис. 4).

Элемент циклона

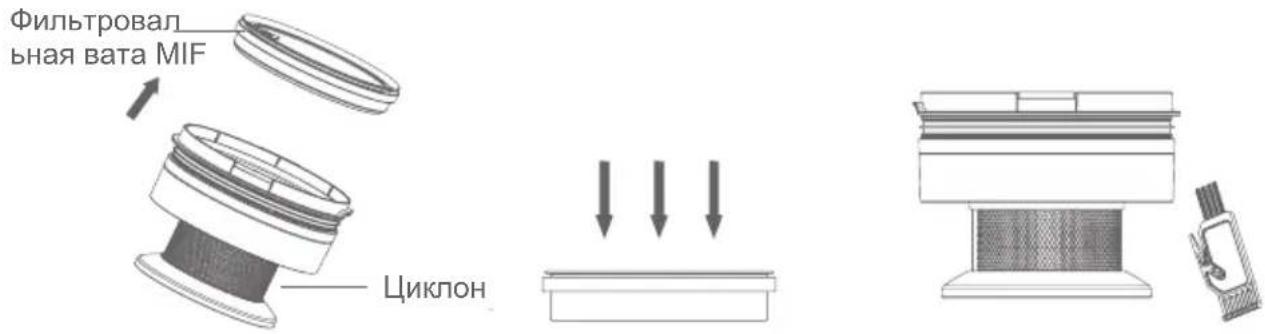

Очистка фильтровальной ваты и циклона

Удерживая циклон одной рукой, зажав ленту с логотипом «UP» на фильтровальной вате MIF другой рукой, поднимите фильтровальную вату MIF вверх (Рис. 5), осторожно постукивайте по фильтровальной вате, и не в противоположном направлении во избежание брызга пыли во все стороны (Рис. 6).

Удалите пыль и другой мусор с металлической сетки и пластиковых деталей циклона с помощью прилагаемой волосяной щётки(Рис. 7).

Фильтровал ная вата MIF Циклон

Рис.5 Рис.6
Рис.7

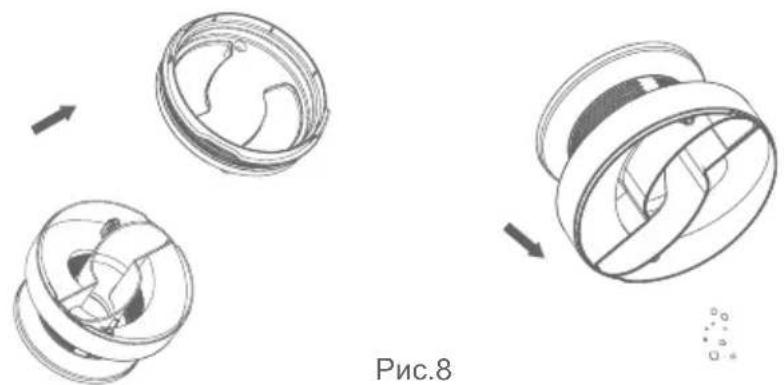

После очистки фильтровальной ваты MIF выньте циклон отдельно, открытите два винта на крышке циклона с помощью отвертки и отделите крышку от циклона, тем самым можно удалить мусор, забившийся в воздуховоде циклона. После очистки соберите их в обратном порядке. (Рис. 8)

После очистки пылесборника, фильтровальной ваты и циклона соберите их в обратном порядке. Поверните крышку в пылесборник. Сборка выполнена после того, как услышали "щелчок" и точечный знак выровняется с положением фиксации.

Примечание:

1. Не забудьте монтировать фильтровальную вату.
2. Если в пылесборнике слишком много пыли, можно очистить пылесборник водой или нейтральным реагентом и протирать его сухой тканью. Лучше не очистить фильтровальную вату водой, а можно удалить пыль путем постукивания. Потом монтируйте пылесборник и фильтровальную вату в машину после того, как они полностью высохли.

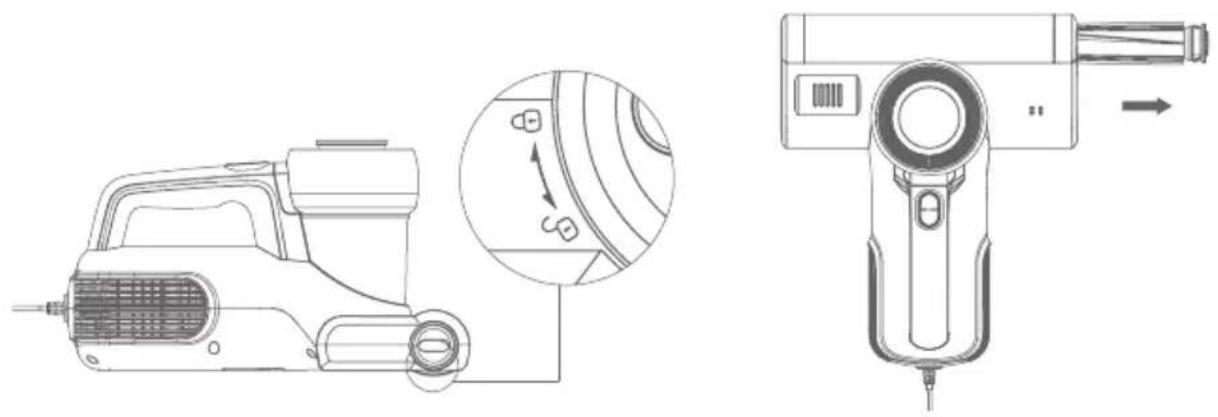

Очистка и монтаж роликовой щетки

После выключения машины и вынимания вилки кабеля поверните правую ручку роликовой щетки против часовой стрелки рукой из заблокированного положения в положение разблокировки (Рис. 9), затем снимите элементы роликовой щетки согласно рисунку 10 для очистки.

После очистки роликовой щетки вставьте роликовую щетку в отверстие на правой стороне корпуса машины. Обратите внимание, после того, как заглушка на левой стороне роликовой щетки полностью вставлена в ременную раму (можно производить сборку роликовой щетки согласно способу, показанному на рисунке 11), роликовую щетку можно фиксировать на осмотровом окне. Если заглушка на левой стороне роликовой щетки не полностью вставлена в ременную раму, роликовая щетка не может быть фиксирована.

Примечание: При очистке роликовой щетки обязательно обеспечьте отсоединение источника питания во избежание случайного запуска роликовой щетки и причинения травм людям.

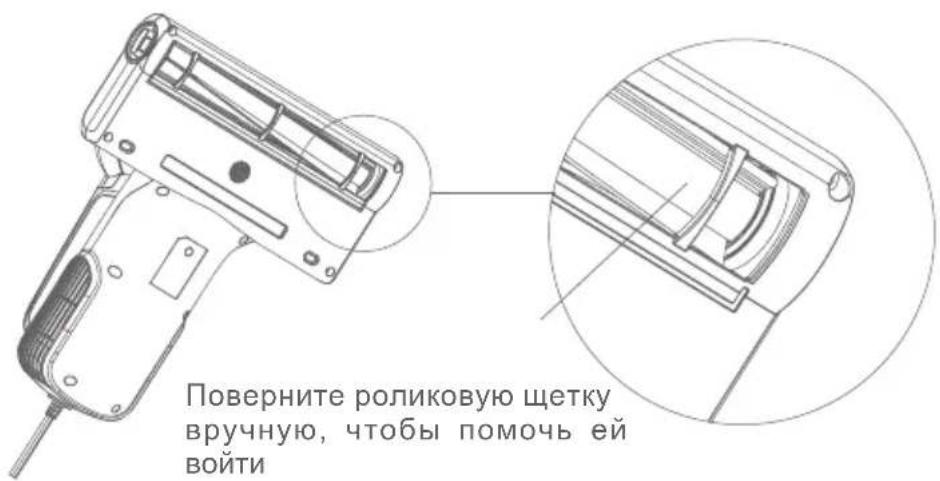

Поверните роликовую щетку вручную, чтобы помочь ей войти

Рис.11

Ежедневное обслуживание и хранение

Каждый раз после использования рекомендуется очистить пылесборник и фильтровальную вату для следующего использования. Если пылесборник наполнен пылью во время использования, рекомендуется очистить его немедленно во избежание влияния на эффект. Рекомендуется покупать и заменить фильтровальную вату в назначенном месте после 30-50 часов работы (в зависимости от её конкретной ситуации использования) во избежание влияния на эффективность всей машины.

Ультрафиолетовое излучение имеет слабую проникающую способность, любая бумага, свинцовое стекло, пластмасса могут значительно снизить интенсивность ультрафиолетового излучения. Кроме того, пыль и масляные пятна на нижней прозрачной крышке могут напрямую влиять на ее проникающую способность. Поэтому прозрачную крышку следует регулярно очистить во избежание влияния на проникающую способность и интенсивность ультрафиолетового излучения.

Не прикасайтесь к ультрафиолетовой лампе рукой, так как пятно повлияет на проникающую способность.

Если машина не используется в течение длительного времени, храните её в прохладном и сухом месте, а не под прямыми солнечными лучами или во влажной среде.

Особые замечания

Перед использованием данной машины, внимательно прочитайте настоящее руководство по эксплуатации и сохраните его надлежащим образом для дальнейшего использования.

Настоящая продукция относится к электрическому прибору. Никогда не оставляйте машину без присмотра.

Выключите питание и выньте вилку кабеля, если машина не используется в течение длительного времени. Держите руки сухими при вынимании вилки кабеля во избежание поражения электрическим током.

При очистке, ремонте или временном отключении машины обязательно выключите питание.

Храните кабель питания далеко от острых предметов и не тяните кабель для перемещения машины во избежание повреждения кабеля.

Не используйте машину для всасывания горячих предметов, таких как уголь, окурки, острых предметов, таких как битое стекло, легковоспламеняющихся и взрывоопасных веществ, таких как агрессивная жидкость, бензин, спирт, в противном случае вся машина может быть повреждена или может возникнуть пожар, что может привести к травме человека.

Не используйте данную машину для всасывания воды или влажной пыли, а также храните её от дождя и воды, не используйте во влажных местах (таких как ванная, туалет, прачечная и т.д.) во избежание неисправностей.

Храните машину далеко от нагревательных приборов и не под прямыми солнечными лучами во избежание пожара.

Не позволяйте детям играть или управлять машиной во избежание несчастных случаев.

Избегайте длительной работы машины, когда всасывающее отверстие засорено, чтобы не повредить машину.

Настоящая продукция оснащена ультрафиолетовой лампой, не смотрите на дно машины при включенном питании во избежание вреда ультрафиолетовых лучей для тела человека.

Не поставьте растения под ультрафиолетовыми излучениями во избежание их повреждения. Не используйте ультрафиолетовое излучение в одном месте постоянно, это может привести к повреждению очищаемого объекта.

Не садитесь на данную машину во избежание её повреждения.

Не снимайте крышку роликовой щетки и не толкайте крышку наружу при включении или эксплуатации машины во избежание её повреждения.

Если кабель питания поврежден, обратитесь к производителю-заводу, его сервисному отделу или аналогичному отделу за профессиональной помощью.

Устранение неисправностей

Пожалуйста, проверьте следующие вопросы перед сдачей продукции на ремонт. Если имеются другие неисправности после принятия следующих решений, немедленно обратитесь к назначенному сервисному отделу за ремонтом и заменой.

Неисправность Возможная причина Решение
Машина неработает	Вилка подключена не плотно Проверить вилку на плотность
	В розетке нет тока Проверить розетку
	Кнопка-выключатель не нажат кнопку-выключатель
Низкаявсасывающая сила	Отверстие всасывания засорено	отверстие всасывания
	Накопление слишком многопыли в фильтровальной ватепылесборника	Очистить пылесборник ифильтровальную вату
	Накопление слишком многопыли на циклоне	Очистить циклон
	Накопление слишком многопыли в фильтровальной ватеприводит к запуску протектора	Очистить фильтровальнуювату
Ультрафиолетовая лампа не работает	Поверхность очищаемого объекта имеет низкий коэффициент отражения или ультрафиолетовая лампа находится слишком далеко от очищаемого объекта.	При нормальных условиях ультрафиолетовая лампа запускается при условии, что машина находится на расстоянии 5см от очищаемого объекта.
	Машина остановилась на байковом одеяле	Переместить машину вперед и назад на байковом одеяле
	Машина находится в вертикальном положении.	Машина наклонена не более чем на 30 градусов.
	Прозрачный лист на инфракрасном датчике на дне машины загрязнен или на нем слишком много пыли	Очистить прозрачный лист на датчике с помощью полусухой хлопчатобумажной ткани.
	Ультрафиолетовая лампа повреждена	Обращаться к послепродажному отделу за заменой ультрафиолетовой лампы
Машина вдруг отключается	Пылесборник полон пыли	Во избежание перегрева двигателя машины добавлен механизм защиты от перегрева. При перегреве двигателя прекратите его использование, удалите забивки, и подождите два часа перед использованием.
	Отверстие всасывания машины засорено
	Фильтровальная вата засорена
Роликовая щетка вдруг перестала работать	Роликовая щетка обвиваема посторонними предметами	Открыть крышку роликовой щетки в соответствии с требованиями и очистите её для использования
	Ремень отсоединен или сломан	Открыть крышку роликовой щетки в соответствии с Руководством по эксплуатации, проверить ремень на предмет отсоединения или разлома, и заменить ремень в назначенном месте.

Характеристики продукции

Технические параметры

Модель ВХ5
Номинальное напряжение 230V~
Номинальная частота 50Hz
Номинальная мощность 600W

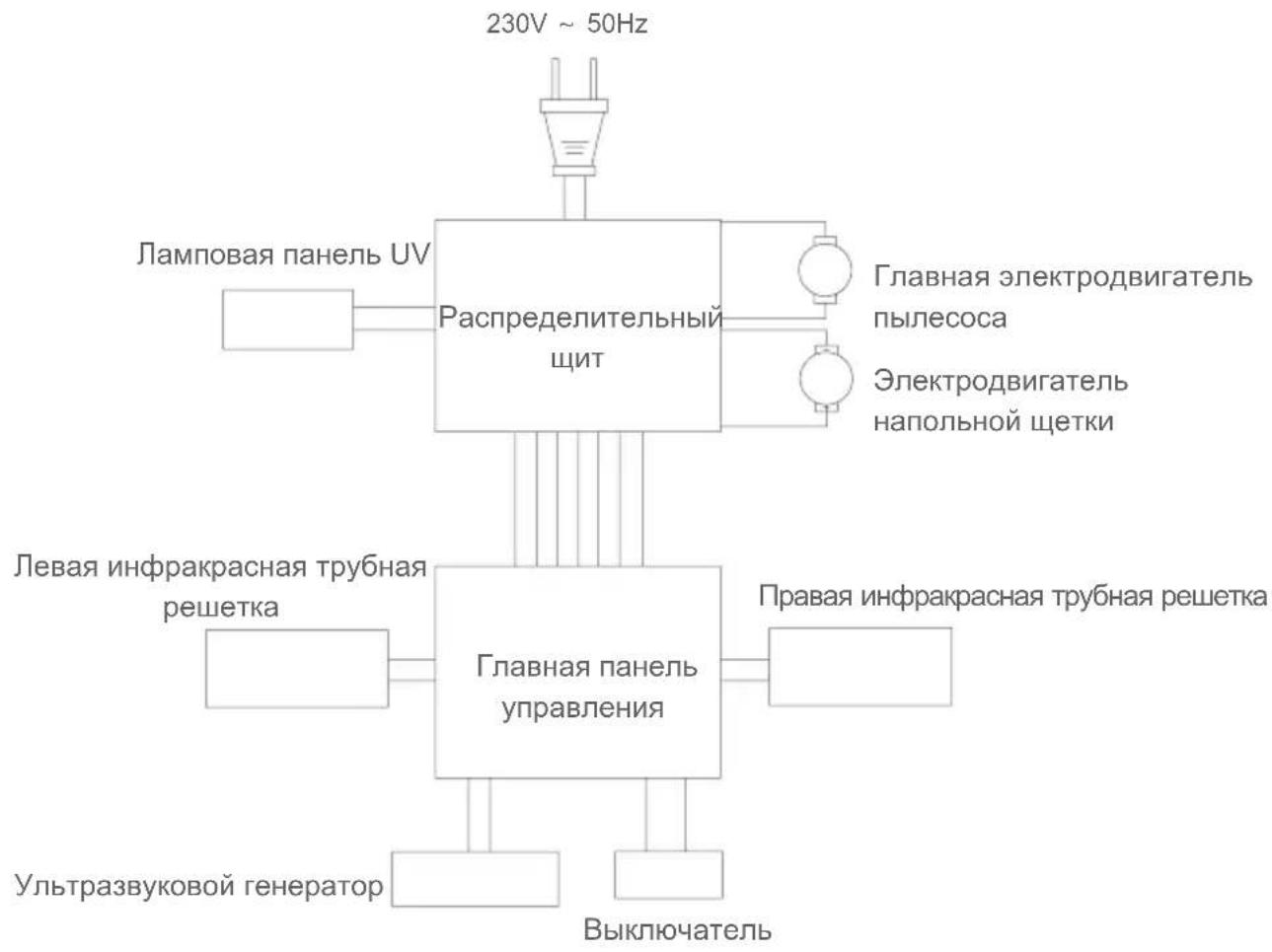

Электриская схема

Информация о завод-изготовителе

Завод-изготовитель Kingclean	Electric Co., Ltd
Адрес	Китай, пров. Цзянсу, г. Сучжоу, новый район, ул. Сянъянлу 1, 215009

Утилизация

С учетом охраны окружающей среды прибор, оснастка и упаковка должны подвергнуться подходящей переработке для повторного использования содержащегося в них сырья.

Отработанные приборы не должны выбрасываться совместно с бытовыми отходами!

Возможны изменения без предварительного уведомления.

Указание по поводу гарантии

этот продукт имеет один года гарантии с момента покупки.

Гарантия не предоставляется в случае естественного износа, использования в коммерческих целях, изменений первоначального состояния прибора, работ по очистке, при последствиях ненадлежащего обращения или повреждении покупателем или третьими лицами, повреждении, вызванном внешними обстоятельствами, или из-за аккумуляторных батарей.
