Tipo de producto	Aspirador anti-polilla UV
Marca	JIMMY
Modelo	Antipolilla UV BX5
Tensión nominal	230 V ~
Frecuencia nominal	50 Hz
Potencia nominal	600 W
Modos de funcionamiento	Fuerte / Suave
Luz UV	Sí, con apagado automático si distancia > 3 cm o inclinación > 30°
Generador ultrasónico	Integrado
Rodillo de cepillo	Desmontable para limpieza
Capacidad del depósito de polvo	0,5 L (estimado)
Filtro	MIF (lavable, reemplazo recomendado cada 30-50 h)
Ciclón	Con filtro metálico desmontable
Accesorios incluidos	Mini cepillo, filtro MIF de repuesto
Mantenimiento	Limpiar depósito, filtro y ciclón después de cada uso. Limpiar el rodillo del cepillo regularmente.
Seguridad	Apagado automático del motor si el depósito está lleno o el filtro obstruido. No mirar directamente la luz UV.
Piezas de repuesto y reparabilidad	Filtro, rodillo de cepillo, tubo UV disponibles. Reparación por servicio técnico.
Dimensiones (L x An x Al)	30 x 20 x 15 cm (estimado)
Peso	2 kg (estimado)

Preguntas frecuentes - Antimite UV BX5 JIMMY

¿Cómo encender la aspiradora y cambiar de modo?

Enchufe el aparato, presione el botón de Encendido/Apagado para iniciar. El modo fuerte está activado por defecto. Presione el botón de modo para cambiar a modo suave. Presione nuevamente Encendido/Apagado para apagar.

¿Por qué no se enciende la luz UV?

La luz UV solo se enciende si la máquina está a menos de 3 cm del objeto e inclinada a menos de 30 grados. Si no se cumplen estas condiciones, la luz se apaga automáticamente por razones de seguridad. Verifique también que la ventana del sensor no esté sucia.

¿Cómo limpiar el depósito de polvo?

Apague y desenchufe el aparato. Presione el botón de desbloqueo para retirar el depósito. Gire la tapa en sentido antihorario para separarla. Limpie con agua o un producto neutro, luego seque con un paño seco. Asegúrese de que todo esté seco antes de volver a montar.

¿Cómo limpiar el filtro y el ciclón?

Retire el filtro pellizcando el logotipo 'UP' y tirando. No golpee el filtro al revés. Use el mini cepillo para limpiar el filtro metálico del ciclón. Para una limpieza profunda, retire los dos tornillos de la tapa del ciclón y limpie el conducto interno. Vuelva a montar en orden inverso.

¿Cómo limpiar el rodillo del cepillo?

Apague y desenchufe el aparato. Gire el botón de bloqueo derecho en sentido antihorario para desbloquear y retirar el rodillo. Límpielo, luego insértelo por el orificio derecho asegurándose de que el tapón izquierdo encaje en la correa. Luego bloquee la ventana.

La aspiradora se apaga sola, ¿qué hacer?

Esto puede deberse a un depósito de polvo lleno, un filtro obstruido o una aspiración bloqueada. Limpie el depósito y el filtro, desenchufe la máquina y espere 2 horas antes de volver a usarla. Si el problema persiste, contacte al servicio técnico.

La aspiración es débil, ¿cuáles son las posibles causas?

Verifique que el orificio de aspiración no esté obstruido, que el filtro y el ciclón no estén sucios. Límpielos si es necesario. Asegúrese también de que el depósito no esté lleno.

¿Puedo usar la aspiradora sobre superficies húmedas o líquidos?

No, esta aspiradora está diseñada solo para superficies secas. No la use sobre líquidos, polvo húmedo o en habitaciones húmedas como el baño. Esto podría dañar el aparato.

¿Cómo reemplazar el filtro?

Se recomienda reemplazar el filtro cada 30 a 50 horas de uso. Para cambiarlo, retire el filtro antiguo pellizcando el logotipo 'UP', luego inserte el nuevo filtro en su lugar. Asegúrese de que esté bien fijado.

¿Qué hacer si el rodillo del cepillo no gira?

Apague y desenchufe el aparato. Verifique si el rodillo está enredado con cabellos o fibras. Límpielo según las instrucciones. Si la correa está rota, contacte al servicio postventa para la reparación.

MANUAL DE USUARIO Antimite UV BX5 JIMMY

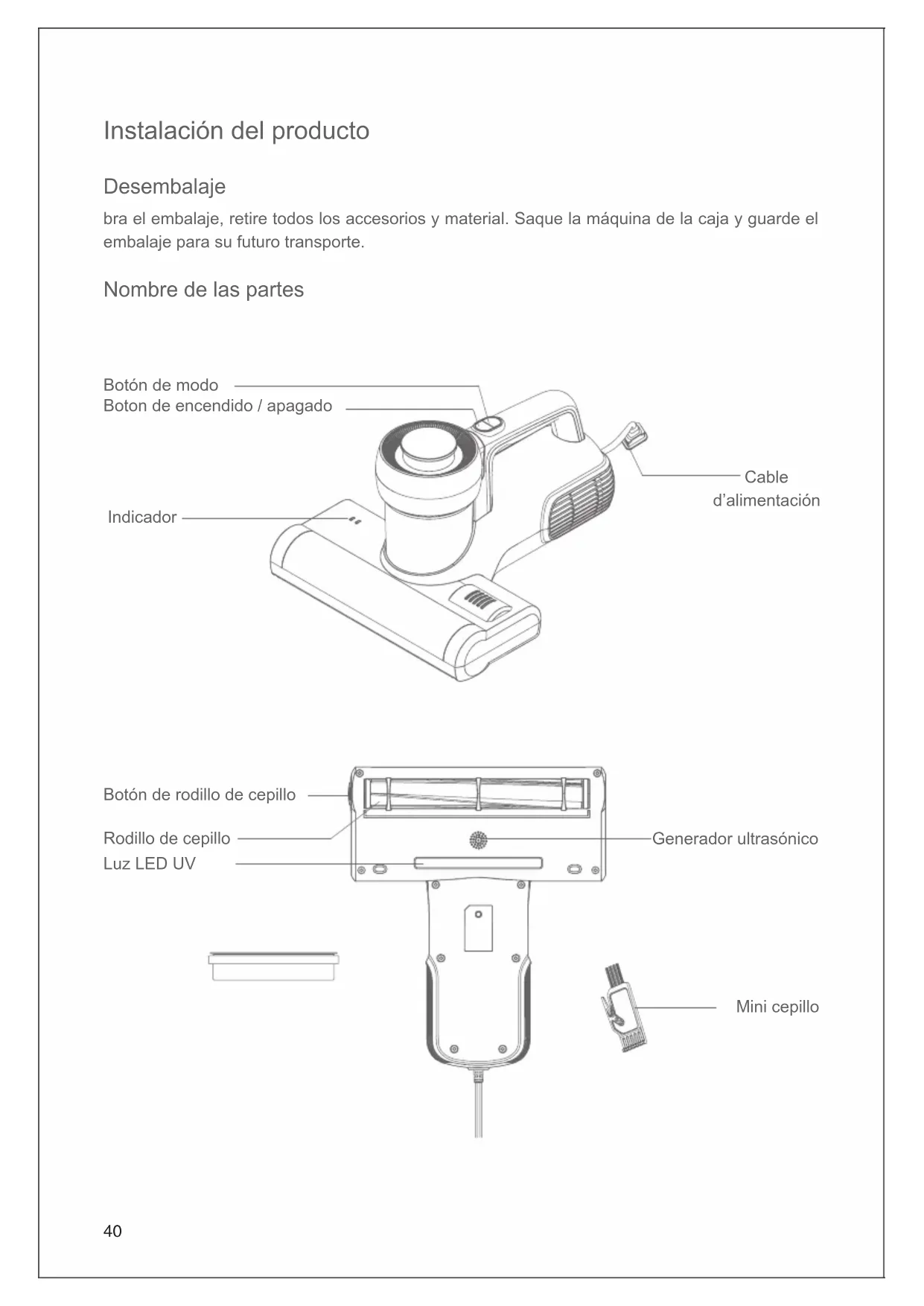

Instalación del producto

Desembalaje

bra el embalaje, retire todos los accesorios y material. Saque la máquina de la caja y guarde el embalaje para su futuro transporte.

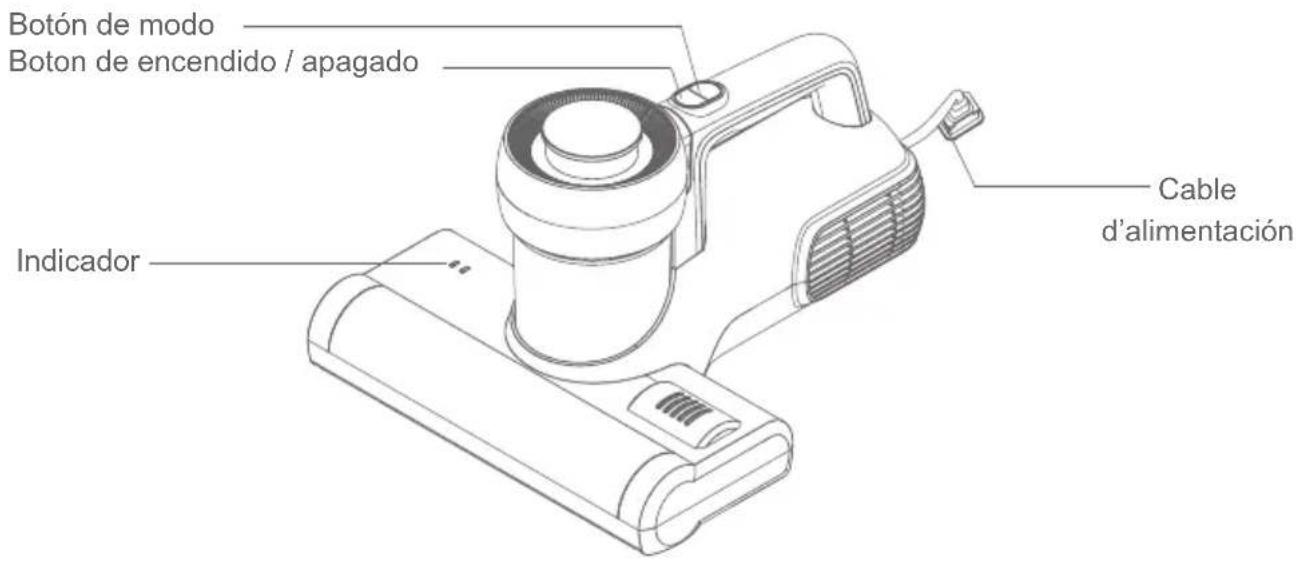

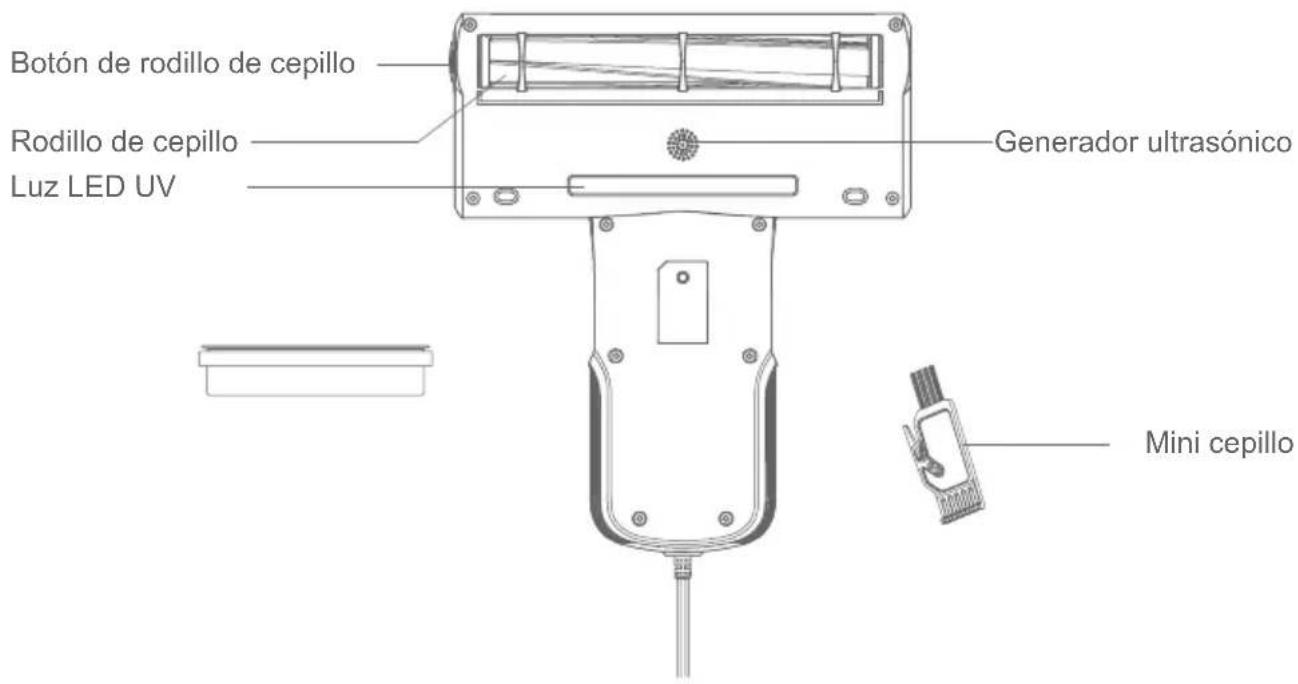

Nombre de las partes

Botón de modo Boton de encendido / apagado Indicador Cable d'alimentación

Botón de rodillo de cepillo Rodillo de cepillo Luz LED UV Generador ultrasónico Mini cepillo

Lista de empaque

Aspirador Filtro MIF Mini cepillo Instrucciones de uso
1 1 1 1

Uso del producto

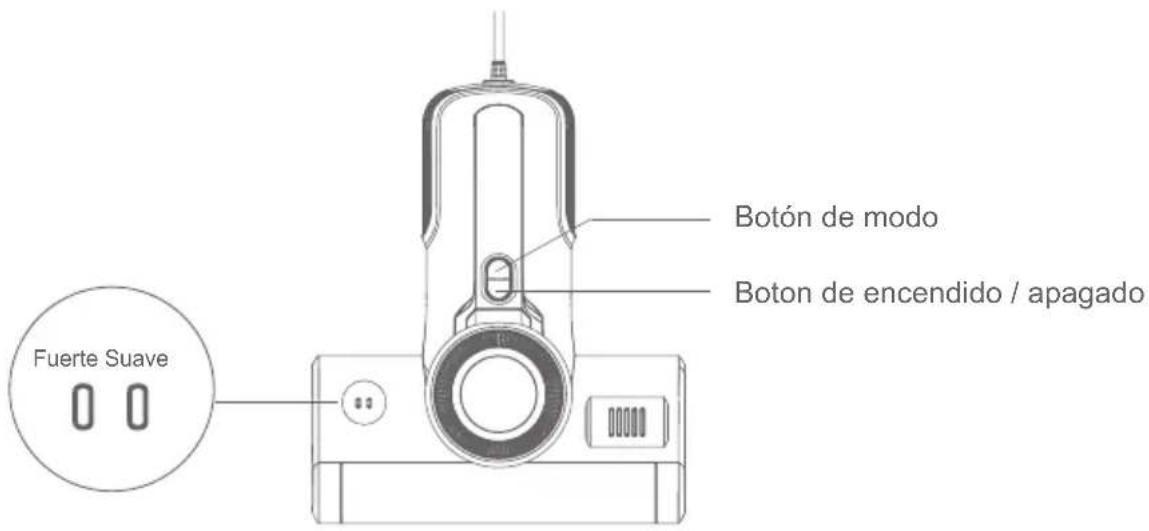

Botón de modo Botón de encendido / apagado Fuerte Suave

Figura 1

Inserte el enchufe en el enchufe, presione el botón de encendido / apagado, la máquina está en modo fuerte y el indicador se iluminará. Presione el botón de modo para cambiar el modo bajo y el indicador bajo se iluminará. Presione el botón de inicio / parada nuevamente, la máquina deja de funcionar(Figura 1).

Nota: Por seguridad, la luz ultravioleta solo funcionará dentro de los 3 cm por encima del objeto y dentro de los 30 grados de inclinación. De lo contrario, la luz ultravioleta se apagará automáticamente.

Limpieza y mantenimiento

Limpieza de la taza de polvo

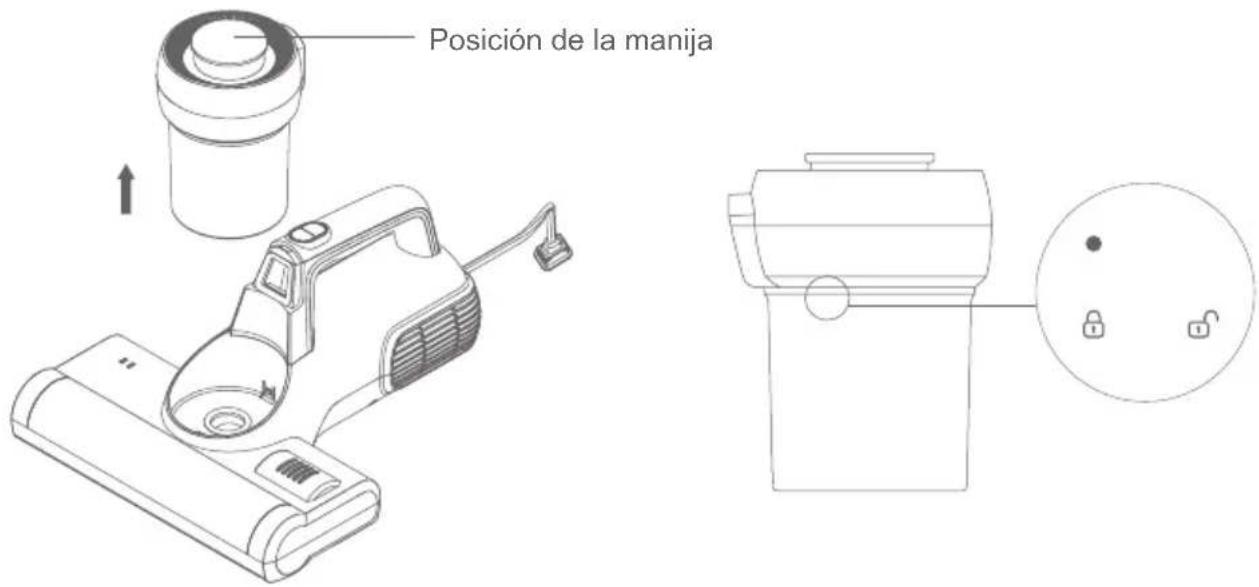

Apague la máquina y desenchufe el cable de alimentación, luego presione el botón de liberación y levántelo (Figura 2).

Posición de la manija

Figura 2 Figura 3

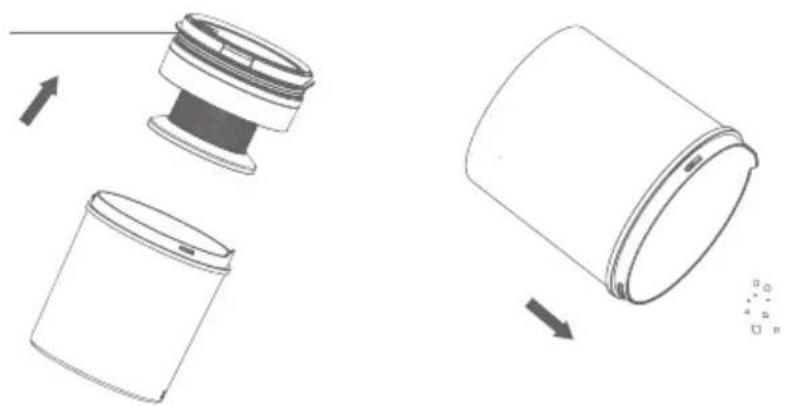

Toma la taza de polvo y lacubierta de la taza para el polvo por separado, gire la tapa del recipiente hacia la izquierda (Figura 3), retírela del recipiente para el polvo para limpiarla (Figura 4).

Montaje de ciclón

Limpieza del filtro y ciclón

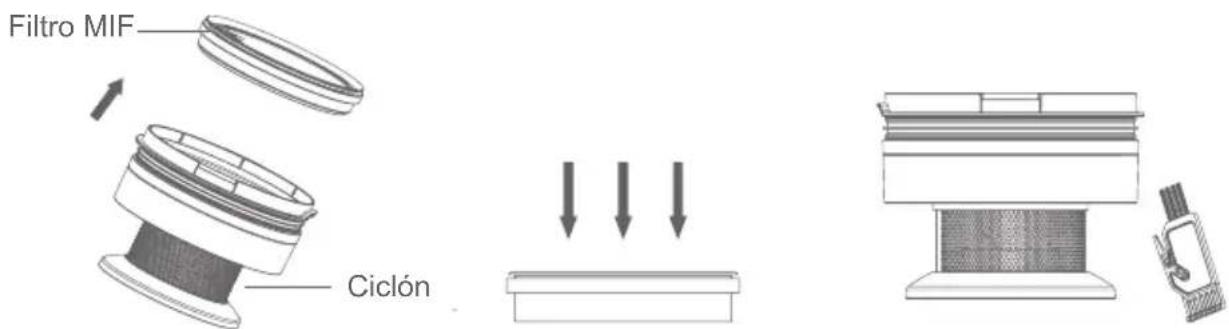

Toma el ciclón con una mano, pellizque el logo "UP" con la otra mano y retire el filtro (Figura 5). No golpee el filtro boca abajo para evitar que se obstruya (Figura 6).

Limpia el filtro metálico ciclónico con el mini cepillo (Figura 7).

Filtro MIF Ciclón

Figura 5 Figura 6 Figura 7

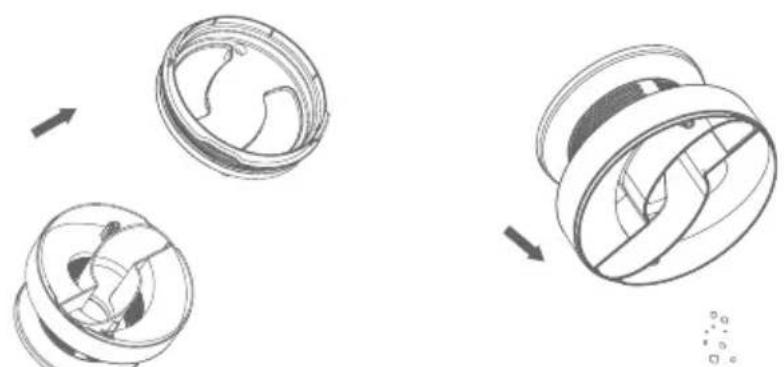

Después de la limpieza el filtro, retire los dos tornillos de la tapa del ciclón con un destornillador para separar la tapa del ciclón del ciclón para limpiar el conducto de aire interno. Después de la limpieza, monte las piezas en orden inverso(Figura 8).

Después de la limpieza de la taza de polvo, el filtro y el ciclón, monte en orden inverso. Gire el conjunto de la cubierta del recipiente para el polvo en el depósito de polvo. Después de escuchar un "clic", el punto se alinea con la posición de bloqueo en el lugar.

Nota:

1. No te pierdas el filtro!
2. Limpia la taza de polvo con agua o los reactivos neutros y limpiar con trapos secos. Lave el filtro solo cuando sea necesario. Asegúrese de que el filtro y el contenedor de polvo estén completamente secos antes del próximo uso.

Limpieza e instalación del rodillo de cepillo

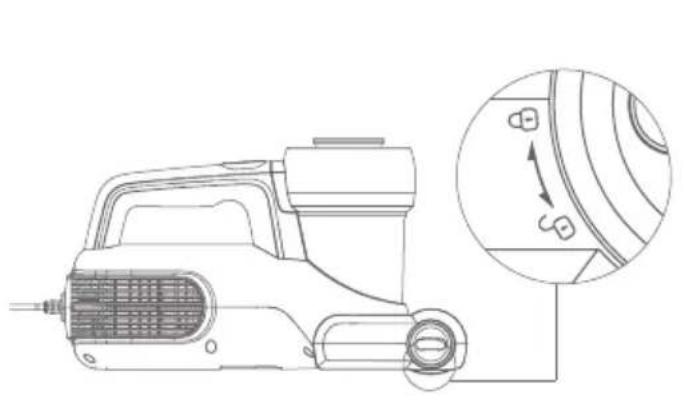

Apague la máquina y desenchufe el cable eléctrico, gire la perilla de bloqueo derecha en sentido antihorario con la mano desde la posición bloqueada a la posición desbloqueada (Figura 9) para quitar el cepillo de rodillo para limpiarlo (Figura 10).

Después de la limpieza del rodillo de cepillo, inserte el rodillo de cepillo por el orificio derecho. Asegúrese de que la tapa del rodillo del cepillo izquierdo esté completamente enganchada en la correa (según la Figura 11) para bloquear el rodillo del cepillo en la ventana; de lo contrario, el rodillo del cepillo no se puede bloquear.

Nota: Por seguridad, apague la máquina y desenchufe el cable de alimentación antes de limpiar el rodillo del cepillo.

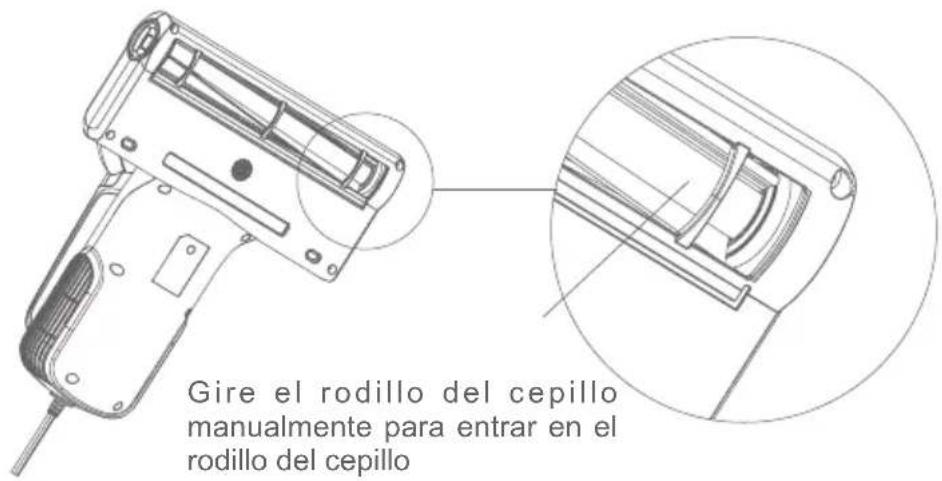

Gire el rodillo del cepillo manualmente para entrar en el rodillo del cepillo

Figura 11

Mantenimiento y almacenaje

Limpie la taza de polvo y el filtro después de cada uso para su uso posterior. Se recomienda reemplazar un filtro después de 30 a 50 horas de trabajo (dependiendo de la situación específica) para un mejor uso.

Cualquier papel, vidrio de plomo, plástico afectará en gran medida el efecto de la luz ultravioleta. Limpie y limpie el tubo UV con regularidad para un mejor uso.

No toque el tubo UV porque la suciedad afectará el efecto de la luz UV.

Coloque la máquina en un lugar fresco y seco si la máquina está inactiva. No lo deje expuesto a la luz solar directa o en un ambiente húmedo.

Precauciones

Lea este manual de instrucciones detenidamente antes de usarlo y guárdelo adecuadamente para uso futuro.

Nunca deje la máquina funcionando sin supervisión.

Apague el interruptor de alimentación y desconecte el cable de alimentación si la máquina va a estar inactiva. No desenchufe el cable de alimentación con la mano húmeda en caso de descarga eléctrica.

Corte la fuente de energía en mantenimiento o fuera de servicio.

Mantenga el cable de alimentación alejado de objetos afilados y no arrastre el cable para mover la máquina en caso de daños en el cable.

Por razones de seguridad, no use el producto para limpiar objetos calientes como carbón, colillas de cigarrillos, objetos afilados como vidrios rotos, líquidos corrosivos, materiales inflamables y explosivos como gasolina y alcohol. De lo contrario, puede causar daños al producto o incendios.

No use este producto para limpiar agua o polvo húmedo. No lo opere en lugares húmedos (como baños, inodoros, lavaderos, etc.) para evitar un mal funcionamiento.

No coloque la máquina cerca de aparatos de calefacción ni la exponga a la luz solar directa en caso de peligro de incendio.

Mantenga este producto fuera del alcance de personas especiales como niños sin supervisión de un adulto.

No opere esta máquina con el puerto de succión bloqueado en caso de daños al producto.

El producto tiene luz ultravioleta, por razones de seguridad. No mire la parte inferior de la máquina cuando esté encendida en caso de que los rayos ultravioleta dañen.

No aplique este producto a las plantas. El uso excesivo de UV puede causar daños a los objetos.

No se siente sobre este producto en caso de lesiones personales y daños al producto.

No retire la cubierta del cepillo giratorio ni la fuerce hacia afuera cuando la máquina esté encendida por razones de seguridad.

Este producto solo puede usarse para limpiar textiles como colchones, mantas, almohadas, sofás, etc.

Si el cable de alimentación está dañado, solicite ayuda profesional del fabricante y otros profesionales por razones de seguridad.

Solución de problemas

Si la falla persiste después de adoptar las siguientes soluciones, comuníquese inmediatamente con el servicio postventa o con el distribuidor local.

Problemas Causas posibles Soliciones
La máquina no funciona	El cable de alimentación no está firmemente insertado.	Inserte el cable de alimentación firmemente.
	No hay corriente en el zócalo. Verifique el zócalo.
	Interruptor de encendido no presionado.	Presione el botón de encendido / apagado.
Baja potencia de succión	Puerto de succión obstruido. Limpiar el puerto de succión.
	Accumulación de polvo en el filtro. Limpia el filtro.
	Accumulación de polvo en el ciclón. Limpiar ciclón
	Accumulación de polvo en el filtro. Limpiar el filtro.
La lámpara UV no funciona	La función UV se desactiva automáticamente por razones de seguridad o reflejo débil del objeto.	La función UV funciona a menos de 5 cm de altura del objeto.
	La máquina funciona en la misma posición durante mucho tiempo.	Mueva la máquina hacia adelante y hacia atrás
	La máquina se coloca en posición vertical.	Máquina inclinada no más de 30 grado
	La ventana del sensor está contaminada.	Limpiar la ventana del sensor con un paño medio seco.
	Daño por luz ultravioleta.	Póngase en contacto con el servicio postventa.
Apagado automático	Copa de polvo llena	La máquina se apagará automáticamente para evitar que el motor funcione durante mucho tiempo. Si la máquina se apaga automáticamente, limpie el depósito de polvo y el filtro, desenchufe el cable de alimentación y vuelva a usarlo después de 2 horas.
	Puerto de succión obstruido.
	Filtro bloqueado
El cepillo giratorio dejó de funcionar de repente	Brushroll enredado con materia extraña.	Retire la cubierta y limpie el brocha de acuerdo con la guía del usuario.
	El cinturón está desprendido o roto.	Retire la cubierta de acuerdo con la guía del usuario y revise la correa. Si está roto, póngase en contacto con el servicio postventa para repararlo.

Especificaciones del producto

Parámetros

Modelo BX5
Tensión nominal 230V~
Frecuencia nominal 50Hz
Potencia nominal 600W

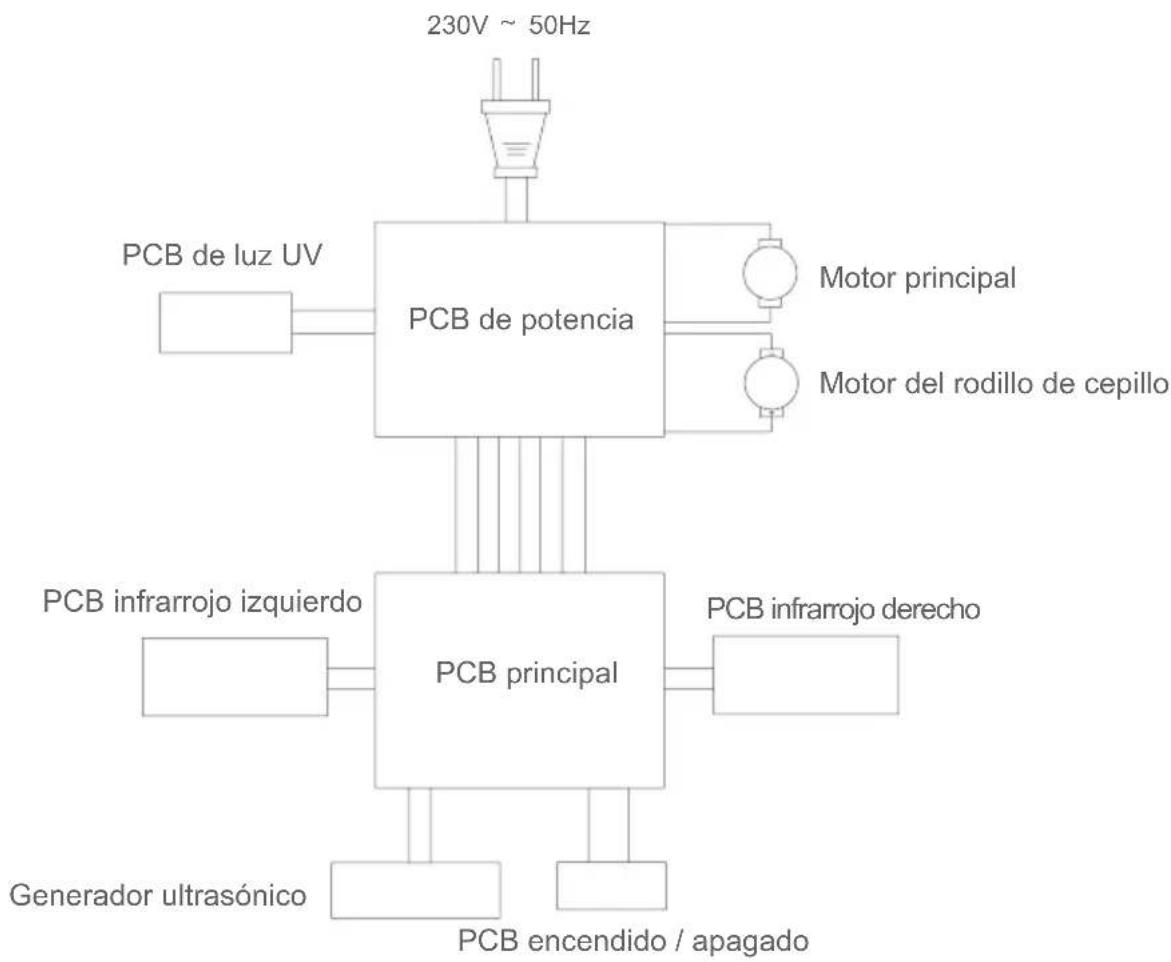

Diagrama del circuito

Informaciones del fabricante

Fabricante Kingclean Electric Co., Ltd
Dirección	No.1 de calle de Xiangyang, Nuevo distrito de Suzhou, la provincia de Jiangsu, 215009, China

Desechado

La máquina, los accesorios y el embalaje deben clasificarse para un reciclaje respetuoso con el medio ambiente.

No deseche la máquina en la basura doméstica!

Informaciones de garantía

Este producto cuenta con garantia de un año a partir de la fecha de compra.

Quedan excluidas de la garantía el desgaste normal, el uso comercial, las modificaciones al aparato comprado, las actividades de limpieza, las consecuencias del uso indebido o el daño por parte del comprador o de una tercera persona, el daño que puede atribuirse a circunstancias externas o las baterías.
