ST 725 - équipements de mesure BENNING - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur d'appareil pour tests de sécurité électrique selon DIN VDE 0701-0702 et DGUV directive 3
Dimensions (L x l x h)	270 x 115 x 55 mm
Poids	1100 g
Alimentation	6 piles LR6/AA (1,5 V) intégrées ou secteur 230 V, 50 Hz, 16 A
Autonomie sur piles	Environ 2500 contrôles avec piles neuves
Fonctions principales	Mesure de résistance de conducteur de protection (R_PE), résistance d'isolement (R_ISO), courant de fuite (I_LEAK) par mesures directe, différentielle ou équivalente ; test de continuité ; test de ligne pour câbles CEI ; contrôle d'appareils triphasés ; mesure du temps de déclenchement RCD (30 mA) ; mesure de tension sur prise de sécurité
Affichage	Écran LCD avec symboles, valeurs mesurées et indication PASS/FAIL
Mémoire	999 emplacements pour enregistrer les résultats de mesure
Interface	USB (Micro-B) pour transfert de données, port PS/2 pour imprimante optionnelle
Conformité	DIN EN 61557-1, -2, -4, -10, -16 (VDE 0413) ; IEC 61010-1 (300 V cat. II, degré d'encrassement 2) ; IP40 ; EN 61326-1 (CEM)
Conditions d'utilisation	Environnement sec, altitude max. 2000 m, température 0 à 40°C, humidité <80%
Entretien	Nettoyage avec chiffon sec ; remplacement des piles et fusibles par l'utilisateur ; étalonnage recommandé tous les ans
Sécurité	Arrêt automatique (APO) après 2 min ; protection contre les surcharges par fusibles ; avertissements de tension dangereuse
Pièces de rechange	Fusibles F 16 A, 250 V, 5x20 mm (réf. 10019440) ; piles LR6/AA
Accessoires inclus	Câble d'essai avec pince crocodile, câble d'alimentation CEI, câble secteur, étui de protection, câble USB, CD logiciel, notice

FOIRE AUX QUESTIONS - ST 725 BENNING

Quels types d'appareils puis-je tester avec le BENNING ST 725 ?

Le BENNING ST 725 permet de tester les appareils électriques portables des classes de protection I, II et III, les câbles d'alimentation CEI, les enrouleurs de câble, les multiprises, les appareils triphasés (avec adaptateurs optionnels) et les dispositifs différentiels (RCD/PRCD) de 30 mA. Il est conforme aux normes DIN VDE 0701-0702 et DGUV directive 3.

Comment effectuer un test de sécurité sur un appareil de classe I ?

Branchez l'appareil à la prise de test (1) et connectez la pince crocodile à une partie métallique. Si test avec secteur, branchez le câble d'alimentation. Allumez l'objet, appuyez sur la touche ⏻ (2). Le test automatique mesure R_PE, R_ISO puis I_LEAK. Les résultats s'affichent avec indication PASS/FAIL. Consultez la notice pour les valeurs limites.

Quelle est la procédure pour tester un câble d'alimentation CEI ?

Débranchez le câble secteur de l'appareil. Connectez le câble CEI à la fiche mâle CEI (10) de l'appareil. Appuyez sur ⏻ (2). Le test vérifie R_PE, R_ISO, puis la continuité (rupture et court-circuit) des conducteurs L et N. Le résultat PASS confirme la conformité.

Comment mesurer le temps de déclenchement d'un disjoncteur différentiel (RCD) ?

Pour un RCD fixe (30 mA), branchez le câble CEI à l'appareil et la fiche secteur à la prise protégée par le RCD. Allumez le RCD, appuyez sur la touche ⑥. L'appareil génère un défaut de 30 mA puis 150 mA avec deux polarités. Les temps de déclenchement s'affichent ; ils doivent être <200 ms (30 mA) et <40 ms (150 mA). Un PASS s'affiche si tout est correct.

Que faire si l'appareil affiche 'FAIL' pendant un test ?

L'affichage 'FAIL' indique qu'une mesure a dépassé la valeur limite. Vérifiez la classe de protection de l'objet, les connexions, et l'état de l'objet. Pour R_PE, une valeur entre la limite et 1 Ω affiche 'tAble' ; vous pouvez alors accepter (touche 2) ou refuser (touche 3). Consultez le tableau des valeurs limites au dos de l'appareil ou dans la notice.

Comment remplacer les piles ou les fusibles ?

Éteignez l'appareil et débranchez tous les câbles. Placez l'appareil sur la face avant, dévissez le couvercle du compartiment à piles. Soulevez le couvercle. Pour les piles, remplacez les 6 piles LR6/AA en respectant la polarité. Pour les fusibles, sortez les fusibles défectueux (16 A/250 V, 5x20 mm) à l'aide d'un tournevis et insérez des neufs. Refermez le compartiment.

Puis-je utiliser l'appareil sans le secteur, uniquement sur piles ?

Oui, l'appareil fonctionne sur piles pour les mesures de R_PE, R_ISO et I_EA (courant de fuite équivalent). En mode piles, la mesure de I_LEAK utilise la méthode alternative (courant de fuite) et non la mesure directe ou différentielle. Le secteur est nécessaire pour les mesures de I_LEAK sous tension (courant différentiel ou direct). L'autonomie est d'environ 2500 tests.

Comment transférer les données mesurées vers un ordinateur ?

Installez le pilote et le logiciel 'BENNING Datalogger' depuis le CD fourni. Branchez l'appareil via le câble USB (Micro-B) à l'ordinateur. Lancez le logiciel, sélectionnez le port COM, puis cliquez sur 'Download'. Sur l'appareil, maintenez la touche 14 enfoncée 5 secondes. Les données sont téléchargées et peuvent être sauvegardées en fichier CSV ou TXT.

Quelle est la signification des symboles sur l'écran ?

Les principaux symboles : ✓ (mesure OK), ✗ ou FAIL (échec), tAble (valeur à vérifier selon tableau), ⊕ (polarité), ⚠️ (avertissement), PASS (test réussi), rESEt (réarmer le RCD), Lo LOAD (charge trop faible), HIGH LOAD (surcharge), hot StOP (surchauffe), STORE (enregistrement), RECALL (rappel). Consultez la notice pour la liste complète.

Comment entretenir l'appareil pour garantir sa précision ?

Nettoyez l'extérieur avec un chiffon sec. Remplacez les piles dès l'apparition du symbole de pile. Vérifiez l'état des fusibles. Un étalonnage annuel est recommandé par le service clients Benning. Rangez l'appareil dans un endroit sec, à l'abri du gel. En cas de dysfonctionnement, n'ouvrez pas l'appareil, confiez-le à un professionnel.

MODE D'EMPLOI ST 725 BENNING

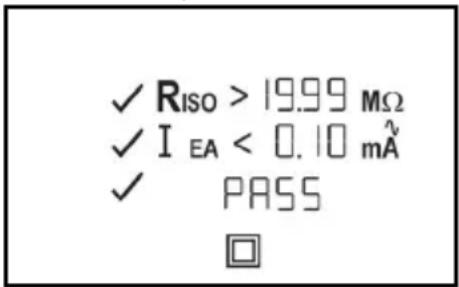

Fig. 5: Contrôle des appareils de la classe de protection II (appareils à double isolation sans conducteur de protection et avec des pièces touchables conductrices) et contrôle des appareils de la classe de protection III (basse tension de protection)

Fig. 6a: Contrôle des câbles de connexion d'appareil avec fiche mâle CEI

Fig. 6b: Contrôle de câbles, de câbles de distribution multiple et d'enrouleurs de câble

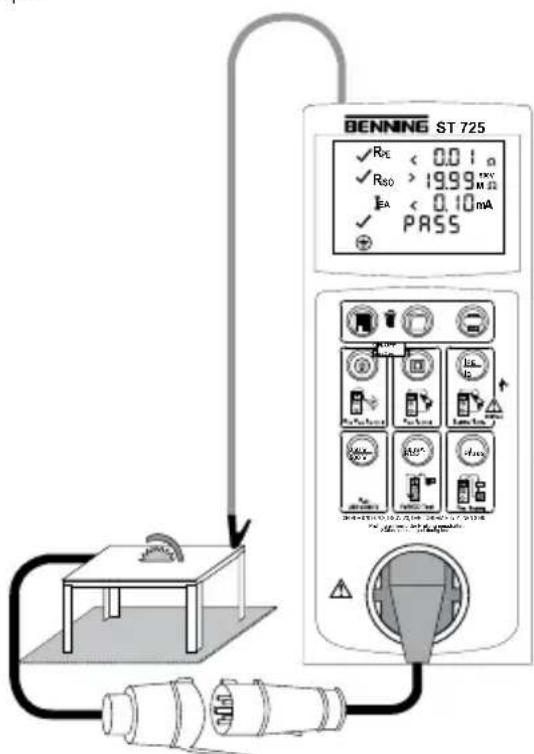

Fig. 7a: Contrôle d'appareils triphasés au moyen d'adaptateurs de mesure passifs

Fig. 7a: Test d'appareils triphasés via adaptateurs de mesure passifs

BENNING ST 725 ✓ Rc < 0.0 l ✓ Rso > 19.99 mΩ EA < 0.10 mA ✓ PASS + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Option 044122, 044123, 044147

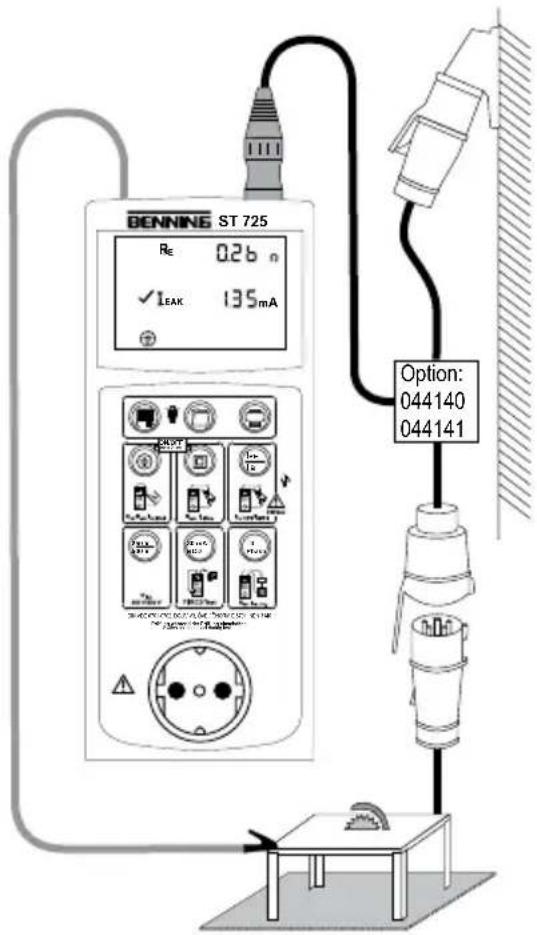

Bild 7b: Prüfung 3-phasiger Geräte über aktive Messadapter (isolierte Aufstellung des Prüfobjektes) Fig. 7b: Testing of three-phase appliances by means of active measuring adapters (test object placed on insulated surface) Fig. 7b: Contrôle d'appareils triphasés au moyen d'adaptateurs de mesure actifs (mise en place isolée de l'objet de contrôle) Fig. 7b: Test d'appareils triphasés au moyen d'adaptateurs de mesure actifs (mise en place isolée de l'objet de test)

BENNING ST 725 Re 0.26 n ✓ LEAK 135mA Option: 044140 044141

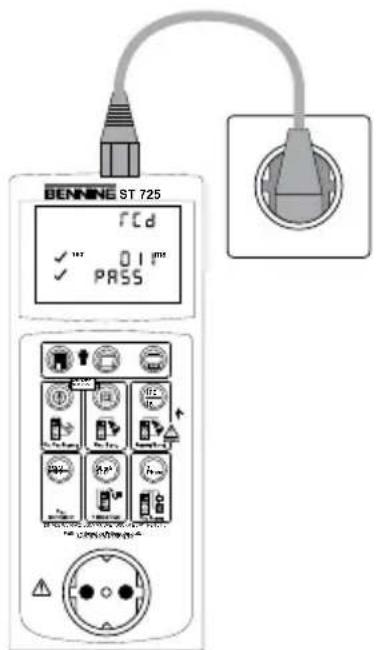

Bild 8a: Prüfung festinstallierter FI/RCD Schutzschalter (I ΔN 30 mA) Fig. 8a: Testing of permanently installed RCDs (I AN 30 mA) Fig. 8a: Contrôle de dispositifs différentiels fixes « RCD » (I N 30 mA) Fig. 8a: Test vast geinstalleerde RCD-beschermschakelaar (I N 30 mA)

Fig. 8b: Contrôle de dispositifs différentiels portatifs « PRCD » (I _ΔN 30 mA)

Fig. 8b: Test de la PRCD portative (I _ΔN 30 mA)

LENNING ST 725 TCd 01 ms PASS

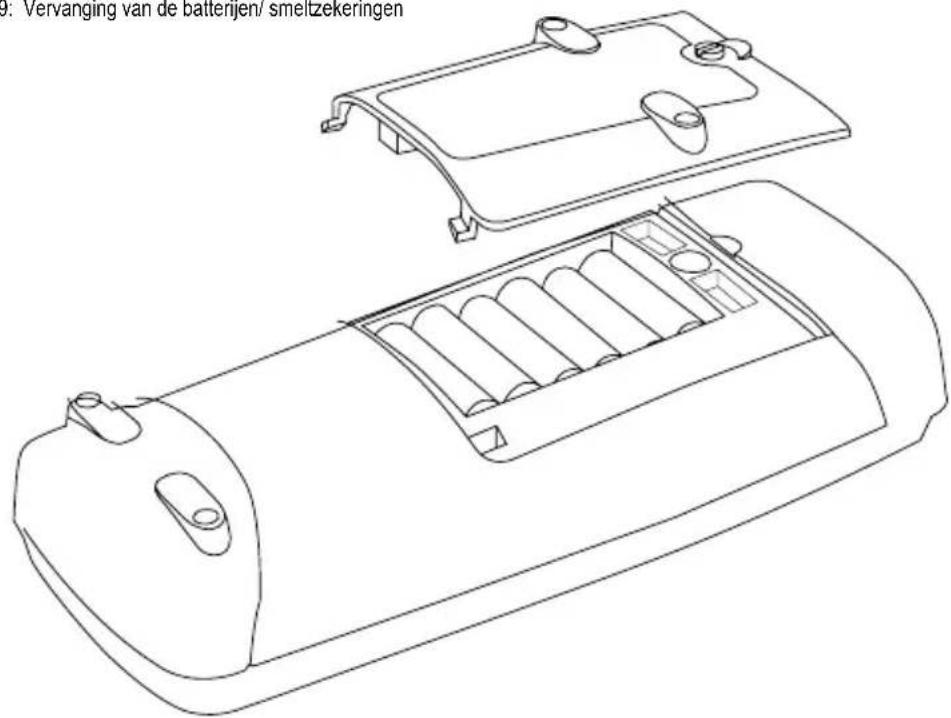

Bild 9: Batterie-/ Sicherungswechsel Fig. 9: Battery/ fuse replacement Fig. 9: Remplacement des piles/ fusibles Fig. 9: Vervanging van de batterijen/ smeltzekeringen

9: Vervanging van de batterijen/ smeltzekeringen

Bild 10. Optionales Zubehör/ Accessoires en option

Contrôleur d'appareil pour les tests de sécurité d'appareils et d'équipements électriques portables

• contrôle d'appareils électriques conformément à DIN VDE 0701-0702, DGUV directive 3
• contrôle des enrouleurs de câble, des câbles de distribution multiple et des câbles d'alimentation CEI
• contrôle d'appareils électriques triphasés au moyen d'adaptateurs de mesure en option
• mesure du temps de déclenchement des dispositifs différentiels fixes « RCD » et des dispositifs différentiels portatifs « PRCD »
• mesure de tension sur une prise de courant de sécurité externe

Sommaire

1. Remarques à l'attention de l'utilisateur
2. Consignes de sécurité
3. Contenu de l'emballage et accessoires en option
4. Description de l'appareil
5. Indications générales
6. Conditions d'environnement
7. Indication des valeurs électriques

7.1 Résistance du conducteur de la terre de protection

7.2 Résistance d'isolement

7.3 Courant de conducteur de la terre de protection, courant de contact en utilisant la méthode courant de fuite équivalent

7.4 Courant du conducteur de protection au moyen de la mesure du courant différentiel

7.5 Courant de contact au moyen de la mesure directe

7.6 Test de ligne

7.7 Mesure du temps de déclenchement des dispositifs différentiels « RCD »

7.8 Courant du conducteur de protection au moyen de la mesure directe (adaptateurs de mesure en option 044140 ou 044141)

7.9 Mesure de tension sur une prise de courant de sécurité externe

7.10 Valeurs limites selon DIN VDE 0701-0702

1. Mesure avec le BENNING ST 725

8.1 Préparation de la mesure

8.2 Mise en marche / en arrêt

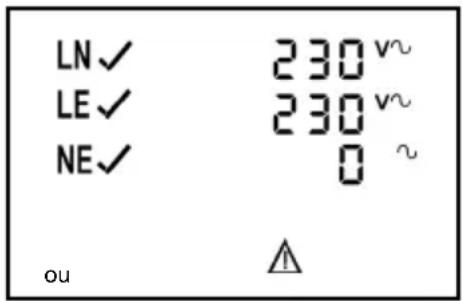

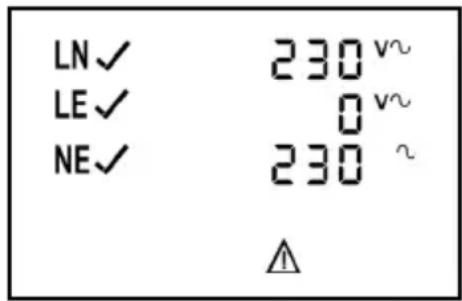

8.3 Contrôle de la tension secteur sur une prise de courant de sécurité externe

8.4 Procédure de contrôle

1. Contrôle d'appareils et d'équipements électriques conformément à DIN VDE 0701-0702

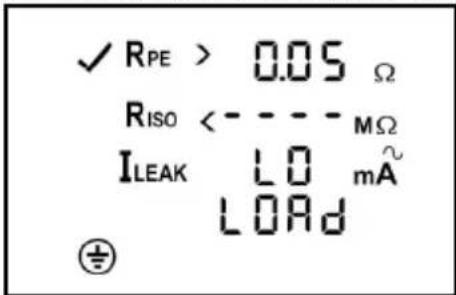

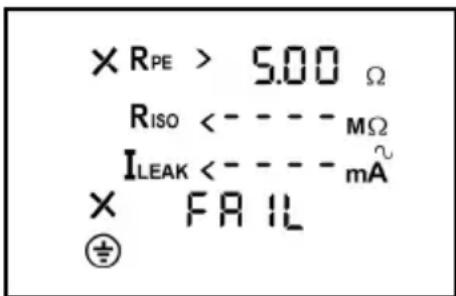

9.1 Contrôle d'appareils de la classe de protection I

9.2 Contrôle d'appareils de la classe de protection II/ III

9.3 Test de ligne

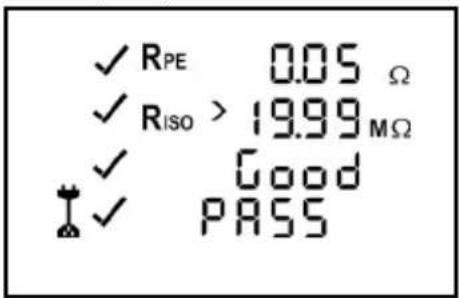

9.3.1 Contrôle de câbles d'alimentation CEI (câble d'adaptateur CEI)

9.3.2 Contrôle d'enrouleurs de câble, de câbles de distribution multiple et de rallonges électriques

9.4 Contrôle des appareils triphasés

9.4.1 Contrôle passif

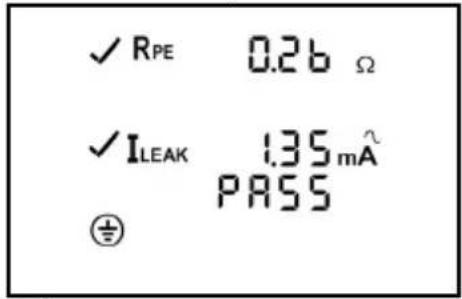

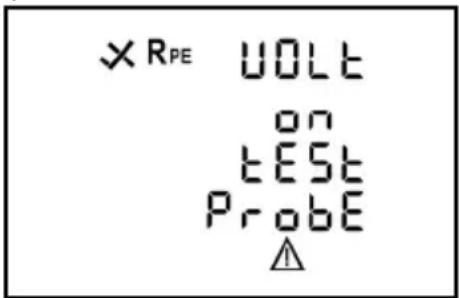

9.4.2 Contrôle actif

9.5 Contrôle de dispositifs différentiels «RCD » de 30 mA

9.5.1 Contrôle de dispositifs différentiels fixes « RCD »

9.5.2 Contrôle de dispositifs différentiels portatifs « PRCD »

1. Mémoire de valeurs mesurées

10.1 Enregistrer les valeurs mesurées

10.2 Appeler les valeurs mesurées

10.3 Supprimer la mémoire de valeurs mesurées

10.4 Lecture de la mémoire de valeurs mesurées au moyen de l'interface USB

10.5 Imprimer les valeurs mesurées

10.6 Réglage de l'heure et de la date

1. Entretien

11.1 Rangement sûr de l'appareil

11.2 Nettoyage

11.3 Remplacement des piles

11.4 Remplacement des fusibles

11.5 Étalonnage

11.6 Pièces de rechange

11.7 Information sur l'environnement

1. Remarques à l'attention de l'utilisateur

Cette notice d'emploi s'adresse aux

- électrotechniciens, personnes qualifiées et

- personnes instruites dans le domaine électrotechnique

Le BENNING ST 725 est conçu pour effectuer des mesures dans un environnement sec (pour de plus amples informations, consulter la section 6 « Conditions d'environnement »).

Les symboles suivants sont utilisés dans cette notice d'emploi et sur le BENNING ST 725:

Attention ! Danger électrique !

Se trouve devant les remarques devant être respectées afin d'éviter tout risque pour les personnes.

ATTENTION ! Se conformer à la documentation !

Ce symbole indique qu'il faut tenir compte des remarques contenues dans cette notice d'emploi pour éviter les risques.

Ce symbole sur le contrôleur BENNING ST 725 signifie que le BENNING ST 725 est conforme aux directives de l'UE.

Ce symbole apparaît sur l'écran et indique que les piles sont déchargées. Dès que le symbole de pile clignote, remplacez les piles par des piles neuves immédiatement. Les piles chargées sont également nécessaires afin d'effectuer des mesures en cas d'alimentation par secteur.

(CA) Tension alternative ou courant alternatif.

Terre (tension à la terre).

Classe de protection I.

Classe de protection II.

2. Consignes de sécurité

Cet appareil a été fabriqué et contrôlé conformément à

DIN EN 61557-16 (VDE 0413-16)

DIN EN 61557-1, -2, -4, -10 et -16 (VDE 0413-1, -2, -4, -10 et -16)

et a quitté les ateliers de production dans un état technique parfait. Pour conserver cet état et garantir un service sans risques, l'utilisateur doit se conformer aux remarques et aux avertissements contenus dans cette notice d'utilisation. Un maniement incorrect de l'appareil et la non-observation des avertissements pourraient provoquer des blessures graves ou un danger de mort !

Attention ! Soyez prudents si vous travaillez avec les conducteurs dénudés ou avec des lignes principales. Il y a le risque d'un électrochoc très dangereux au toucher de conducteurs !

Le BENNING ST 725 doit être utilisé uniquement dans des circuits électriques de la catégorie de protection contre les surtensions II avec des conducteurs de max. 300 V AC à la terre.

Veuillez noter que les travaux au niveau d'éléments et d'installations conducteurs de tension sont toujours dangereux. Déjà les tensions de 30 V CA et 60 V CC peuvent être mortelles.

L'appareil ne doit être connecté qu'à un réseau de 230 V, 50 Hz avec un fusible amont de 16 A. Faites attention à ce que le maximum de la puissance de coupure / puissance de lampe de la prise de test de l'appareil BENNING ST 725 (voir chapitres 7.4 et 7.5) ne soit pas dépassé. Un dépassement pourrait entraîner le déclenchement des fusibles et l'endommagement de l'appareil BENNING ST 725. Des dommages dus à une surcharge ne sont pas couverts par la garantie.

Évitez d'effectuer des mesures répétées du courant du conducteur de protection et du courant de contact avec une durée de mesure de 2 x 5 minutes aux objets de contrôle avec une haute consommation de courant (16 A). Une mesure répétée à charge maximale (16 A) peut échauffer l'intérieur de l'appareil et par conséquent aussi la surface de l'appareil.

La mesure de la résistance du conducteur de protection peut être faussée par des impédances connectées en parallèle des circuits de service supplémentaires et par des courants transitoires.

La mesure de la résistance du conducteur de protection et de la résistance d'isolement ne doit être effectuée qu'aux parties de l'installation hors tension.

Assurez-vous, avant chaque mise en marche, que l'appareil n'est pas détérioré.

Si l'on considère que l'utilisation sans risques n'est plus possible, il faut mettre l'appareil hors service et le protéger contre toute utilisation involontaire.

Une utilisation sans risques n'est plus possible

• quand l'appareil présente des détériorations visibles,
• quand l'appareil ne fonctionne plus,
• après un stockage prolongé dans de mauvaises conditions,
• après des conditions difficiles de transport.
• si l'appareil est mouillé.

Afin d'exclure tout risque

• ne touchez pas les parties dénudées des câbles au niveau des pointes de mesure,
• raccordez les câbles aux douilles de l'instrument de mesure qui sont pourvues de marquages correspondants

Entretien :

N'ouvrez pas l'appareil de mesure, car il ne contient pas des composants qui peuvent être réparés par l'utilisateur. Toute réparation et tout service ne peuvent être faits que par du personnel qualifié.

Nettoyage :

Nettoyer le contrôleur régulièrement avec un chiffon sec et un détergent.

N'utilisez jamais des produits de polissage ou des solvants.

3. Contenu de l'emballage et accessoires en option

Les composants suivants font partie de la fourniture du BENNING ST 725 :

3.1 un BENNING ST 725, 3.2 un câble d'essai avec pince crocodile, 3.3 un câble d'alimentation CEI (câble adaptateur CEI), 3.4 un câble d'alimentation secteur, 3.5 un étui compact de protection, 3.6 un câble de raccordement USB (connecteur type A sur connecteur type Micro-B), 3.7 six piles rondes de 1,5 V mignon (IEC LR 6/ AA) montées initialement dans l'appareil, 3.8 une notice d'emploi. 3.9 un CD-ROM avec logiciel de téléchargement / de pilotes, mode d'emploi multilingue et matériel d'information.

Remarque concernant les pièces d'usure :

- L'appareil BENNING ST 725 contient deux fusibles afin de protéger l'appareil contre les surcharges :

deux fusibles avec un courant nominal de 16 A, 250 V, F, avec une puissance de coupure ≥ 500 A, D = 5 mm, L = 20 mm (Réf. 10019440)

- Le BENNING ST 725 est alimenté par six piles rondes incorporées de 1,5 V (IEC LR6/AA).

Remarque concernant les accessoires en option :

- imprimante portable BENNING PT 1 pour la création rapide de rapports d'essais sur site, impression thermique directe, y compris un bloc d'alimentation et un pack d'accus rechargeable au Ni/MH (044150)

- rouleaux de papier thermosensible (20 pièces), largeur/longueur du rouleau : 58 mm/13 m (044151)

- plaquettes d'essai « Next test date », 300 pièces (756212)

Adaptateurs de mesure passifs :

- adaptateur de mesure pour appareils monophasés et triphasés (passif, sans organes de manœuvre dépendants de la tension secteur) afin d'effectuer les mesures R_PE, R_ISO et I_EA :

- coupleur CEE 16 A à trois broches - fiche mâle de sécurité 16 A (044143)

• coupleur CEE 32 A à trois broches - fiche mâle de sécurité 16 A (044144)
• coupleur CEE 16 A + 32 A à cinq broches + coupleur CEE 16 A à trois broches - fiche

mâle de sécurité 16 A (044147)

• coupleur CEE 16 A à cinq broches - fiche mâle de sécurité (044122)
• coupleur CEE 32 A à cinq broches - fiche mâle de sécurité (044123)

Adaptateurs de mesure actifs :

- adaptateur de mesure pour appareils triphasés (actif, avec organes de manœuvre dépendants de la tension secteur)

afin d'effectuer les mesures R PE et I PE (mesure directe) sous conditions de fonctionnement :

• adaptateur de mesure CEE 16 A à cinq broches, actif (044140)
• adaptateur de mesure CEE 32 A à cinq broches, actif (044141)

Alternativement :

• pince de courant de fuite BENNING CM 9 pour la mesure du courant différentiel, du courant du conducteur de protection et du courant de charge sur les appareils monophasés et triphasés (044065)
• adaptateur de mesure pour la pince de courant de fuite BENNING CM 9, les conducteurs sortis séparément et avec double isolation :
• coupleur de sécurité 16 A - fiche mâle de sécurité (044131)
• coupleur CEE 16 A à cinq broches - fiche mâle CEE à cinq broches (044127)
• coupleur CEE 32 A à cinq broches - fiche mâle CEE à cinq broches (044128)

- Les formulaires de rapport d'essais « Contrôle d'appareils électriques » peuvent être téléchargés gratuitement sur www.benning.de

voir fig. 10 : accessoires en option

4. Description de l'appareil

voir fig. 1: partie avant de l'appareil

voir fig. 2: face supérieure de l'appareil

Les éléments d'affichage et de commande représentés à la fig. 1 et 2 sont les suivants :

① Prise de test, afin de raccorder l'appareil à tester, ② Touche ⏻, contrôle des appareils de la classe de protection I (les appareils avec conducteur de protection et avec des pièces touchables conductrices qui sont connectées au conducteur de protection), ③ Touche □, contrôle des appareils de la classe de protection II (appareils à double isolation sans conducteur de protection et avec des pièces touchables conductrices) et contrôle des appareils de la classe de protection III (basse tension de protection), ④ Touche Ⓜ, contrôle du courant du conducteur de protection (mesure du courant différentiel) ou du courant de contact (mesure directe) sous conditions de fonctionnement (l'objet de contrôle est alimenté en tension secteur) ⑤ Touche ⚫, réduction de la tension d'essai à 250 V DC ou 500 V DC pour la mesure de la résistance d'isolement ⑥ Touche contrôle de dispositifs différentiels « RCD » de 30 mA ⑦ Touche Ⓜ, contrôle d'appareils triphasés sous conditions de fonctionnement ( adaptateurs de mesure en option 044140 ou 044141 ) ⑧ Afficheur à cristaux liquides (LCD), affiche le progrès du contrôle et des résultats de mesure individuels, ⑨ Douille de test 4 mm, afin de raccorder le câble d'essai avec pince crocodile ⑩ Fiche mâle CEI (connecteur CEI), afin de raccorder le câble d'alimentation CEI Prise d'alimentation secteur, pour le raccordement de la tension secteur (230 V, 50 Hz), pour la mesure de tension sur une prise de courant de sécurité externe ou pour le raccordement du câble de signal de mesure de l'adaptateur de mesure CEE de 16 A, actif (044140)/de 32 A, actif (044141) 12 Port PS/2 sériel pour imprimante BENNING PT 1 (044150) en option 13 Touche Ⓔ, pour l'enregistrement des valeurs mesurées affichées ( valeurs affichées ) 14 Touche pour l'appel des valeurs mesurées enregistrées ( valeurs affichées ) 15 Touche 📋, pour l'impression des valeurs mesurées affichées ou enregistrées au moyen de l'imprimante BENNING PT 1 16 Interface USB ( prise femelle Micro-B ), pour la connexion du câble de raccordement USB

5. Indications générales

Le contrôleur BENNING ST 725 sert à effectuer des contrôles de sécurité conformément à DIN VDE 0701-0702, DGUV directive 3 ( auparavant BGV A3 ) et ÖVE/ ÖNORM E8701.

L'appareil BENNING ST 725 contrôle automatiquement le type de l'objet de contrôle connecté et indique à l'utilisateur la présélection incorrecte de la procédure de contrôle [②...③]: Les valeurs limites préréglées et les résultats de mesure avec information « bon/ mauvais » facilitent l'évaluation du contrôle.

• Avec pleine capacité des piles, l'appareil BENNING ST 725 permet d'effectuer 2500 contrôles d'appareils environ.
• Dimensions de l'appareil : (L x l x h) = 270 x 115 x 55 mm

Masse de l'appareil : 1100 g

6. Conditions d'environnement

• Le BENNING ST 725 est conçu pour procéder à la mesure dans des environnements secs,
• Hauteur barométrique pour les mesures : maximum 2000 m,
• Catégorie de surtension/ catégorie d'implantation: IEC 61010-1 → 300 V catégorie II,
• Degré d'encrassement: 2,
• Type de protection: IP 40 (DIN VDE 0470-1 IEC/EN 60529),

IP 40 signifie: protection contre l'accès aux composants dangereux et protection contre les impuretés solides > 1 mm de diamètre, (4 - premier indice).

Aucune protection contre l'eau, (0 - second indice).

• EMC: EN 61326-1
• Température de travail et humidité relative de l'air:

Avec une température de travail de 0 °C à 30 °C : humidité relative de l'air inférieure à 80 %. Avec une température de travail de 31 °C à 40 °C : humidité relative de l'air inférieure à 75 %.

- Température de stockage: Le BENNING ST 725 peut être stocké à des températures de -25 °C à +65 °C (humidité de l'air de 0 à 80 %). Pour cela, il faut retirer la pile hors de l'appareil.

7. Indication des valeurs électriques

Remarque : La précision de mesure est la somme

d'une part relative de la valeur mesurée et

- d'un nombre de chiffres (c.-à-d. les chiffres de la dernière position).

Cette précision de mesure est valable pour des températures comprises entre 18 °C et 28 °C et pour une humidité relative de l'air inférieure à 80 %.

7.1 Résistance de conducteur de la terre de protection

Plage de mesure Résolution Précision de mesure

0,05 Ω - 19,99 Ω 0,01 Ω 5 % ± 2 chiffres

Courant de test: > 200 mA (2 Ω)

Tension à circuit ouvert: 4 V - 9 V

Valeur limite préréglée:

0,3 Ω

7.2 Résistance d'isolement

Plage de mesure Résolution Précision de mesure

0,1 MΩ - 19,99 MΩ 0,01 MΩ

5 % ± 2 chiffres

Tension de test:

250 V_DC / 500 V_DC + 20 %, - 0 %

Courant de test:

>1 mA, <2 mA de 2 kΩ

Valeur limite préréglée:

1 MΩ (classe de protection I), 2 MΩ (classe de protection II)

7.3 Courant de conducteur de la terre de protection, courant de contact en utilisant la méthode courant de fuite équivalent

Plage de mesure Résolution Précision de mesure

0,25 mA - 19,99 mA

0,01 mA

5 % ± 2 chiffres

Tension de test:

40 V_AC, 50 Hz

Courant de test:

< 10 mA de 2 kΩ

Valeur limite préréglée:

3,5 mA (classe de protection I), 0,5 mA (classe de protection II)

7.4 Courant du conducteur de protection au moyen de la mesure du courant différentiel

Plage de mesure Résolution Précision de mesure

0,25 mA - 19,99 mA

0,01 mA

5 % ± 2 chiffres

Tension nominale:

230 V ± 10 % (comme l'alimentation par le secteur)

Courant assigné:

16 A

Puissance de coupure max.:

3000 VA

Puissance de lampe max.:

1000 W

Durée de mesure max.:

30 s

Valeur limite préréglée: 3,5 mA (classe de protection I)
Insensibilité aux tensions étrangères:	max. 276 V

Pour une alimentation en courant non sinusoidale, il faut tenir compte d'une erreur supplémentaire : facteur de crête de > 1,4 à 2,0 : erreur supplémentaire de 0,4 %. Le résultat de mesure peut en outre être influencé par des champs parasites.

7.5 Courant de contact au moyen de la mesure directe

Plage de mesure Résolution Précision de mesure
0,1 mA - 1,99 mA 0,01 mA 5 % ± 2		chiffres
Tension nominale:	230 V ± 10 % (comme l'alimentation par le secteur)
Courant assigné:	16 A
Puissance de coupure max.:	3000 VA
Puissance de lampe max.:	1000 W
Durée de mesure max.:	30 s
Valeur limite préréglée:	0,5 mA (classe de protection II)
Insensibilité aux tensions étrangères:	max. 276 V

Pour une alimentation en courant non sinusoïdal, il faut tenir compte d'une erreur supplémentaire : facteur de crête de > 1,4 à 2,0 : erreur supplémentaire de 3,1 %

7.6 Test de ligne

• mesure de la résistance du conducteur de protection selon 7.1
• mesure de la résistance d'isolement selon 7.2
• test de rupture de ligne du conducteur extérieur (L) et du conducteur neutre (N)
• essai en court-circuit du conducteur extérieur (L) et du conducteur neutre (N)

7.7 Mesure du temps de déclenchement des dispositifs différentiels « RCD »

Plage de mesure Résolution Précision de mesure
10 ms - 500 ms 1 ms 5 % ± 2		chiffres
Courant de test/ polarité:	30 mA sinusoidal/0° und 180°150 mAsinusoidal/0° und 180°
Valeur limite préréglée:	200 ms (30 mA), 40 ms (150 mA)

7.8 Courant du conducteur de protection au moyen de la mesure directe (adaptateurs de mesure en option 044140 ou 044141)

Plage de mesure Résolution Précision de mesure
0,25 mA - 9,99 mA 0,01 mA 5 % ± 2		chiffres
Tension nominale:	3 x 400 V ± 10 % (comme l'alimentation par le secteur)
Courant assigné:	16 A resp. 32 A
Valeur limite préréglée:	3,5 mA

7.9 Mesure de tension sur une prise de courant de sécurité externe

Plage de mesure Résolution Précision de mesure Protection contre les surcharges
50 V - 270 V_AC	1 V 5 % ± 2 chiffres	300 V

Affichage :

- tension entre le conducteur extérieur (L) et le conducteur neutre (N)

- tension entre le conducteur extérieur (L) et le conducteur de terre (PE)

- tension entre le conducteur neutre (N) et le conducteur de terre (PE)

Remarque:

Les valeurs limites préréglées imprimées en gras sont mémorisées dans l'appareil BENNING ST 725.

Classe de protection I Classe de protection II, III			Test de ligne
Résistance du conducteur de protection R_PE	pour les lignes avec un courant assigné ≤ 16 A :≤ 0,3 Ω jusqu'à une longueur de 5 m,pour 7,5 m supplémentaires:plus 0,1 Ω, max. 1 Ω,pour les lignes avec des courants assignés plus hauts, il s'applique la valeur de résistance ohmique calculée		≤ 0,3 Ω(voir classe de protection I)
Résistance d'isolement R_ISO	≥ 1 MΩ≥ 2 MΩ pour la preuve d'une séparation sûre (transformateur)≥ 0,3 MΩ pour les appareils avec des éléments de chauffage	≥ 2 MΩ (classe de protection II),≥ 0,25 MΩ (classe de protection III),	≥ 1 MΩ
Courant du conducteur de protection I_EA/I_LEAK	≤ 3,5 mAaux pièces conductrices avec connexion PE1 mA/ kW pour les appareils avec des éléments de chauffageP > 3,5 kW
Courant de contact I_EA/I_LEAK	≤ 0,5 mAaux pièces conductrices sans connexion PE	≤ 0,5 mAaux pièces conductrices sans connexion PE

8.1 Préparation de la mesure

Utilisez et stockez le BENNING ST 725 uniquement conformément aux conditions de températures de service et de stockage ; évitez de l'exposer longtemps aux rayons du soleil.

• Contrôlez les indications de tension nominale et de courant nominal sur les câbles de mesure de sécurité.
• Toutes les fortes sources de parasites à proximité du BENNING ST 725 peuvent entraîner un affichage instable et des erreurs de mesure.

Assurez-vous, avant chaque mise en marche, que l'appareil, les câbles et l'objet de contrôle ne sont pas endommagés.

Faites attention à ce que le maximum de la puissance de coupure / puissance de lampe de la prise de test de l'appareil BENNING ST 725 (voir chapitres 7.4 et 7.5) ne soit pas dépassé. Un dépassement pourrait entraîner le déclenchement des fusibles et l'endommagement de l'appareil BENNING ST 725. Des dommages dus à une surcharge ne sont pas couverts par la garantie.

La fiche du câble d'alimentation secteur ne peut être insérée dans la douille de l'appareil BENNING ST 725 que dans une seule position (voir marque blanche). N'exercez aucune force à la fiche du câble d'alimentation secteur afin d'éviter un endommagement de l'appareil BENNING ST 725.

Avant de commencer le contrôle, allumez l'objet de contrôle (interrupteur d'alimentation sur « Marche »).

Si l'appareil BENNING ST 725 est raccordé à la tension secteur, l'objet de contrôle sera alimenté en tension secteur pendant la mesure du conducteur de protection / du courant de contact. Assurez-vous du fonctionnement correct de l'objet de contrôle pendant la mesure !

Avant de commencer le contrôle, assurez-vous que la procédure de contrôle sélectionnée convient à la classe de protection de l'objet de contrôle connecté.

8.2 Mise en marche/ en arrêt du contrôleur BENNING ST 725

- L'appareil BENNING ST 725 est allumé en maintenant appuyées les touches ② et ③ pour 3 secondes environ. La mise en marche est confirmée par signaux acoustiques. Appuyez sur les touches encore une fois afin d'éteindre l'appareil.

RPE - - - - kΩ RISO - - - - MΩ ILEAK - - - - mA ÷ ☐

- Après 2 minutes environ, l'appareil BENNING ST 725 s'éteint automatiquement (APO, AutoPower-Off). L'appareil s'allume de nouveau quand les touches ② et ③ sont appuyées. Un signal acoustique signale l'arrêt automatique de l'appareil.

8.3 Contrôle de la tension secteur sur une prise de courant de sécurité externe

• Branchez le câble d'alimentation secteur à la prise d'alimentation secteur ⑪ de l'appareil BENNING ST 725.
• Connectez la fiche mâle de sécurité à la prise de courant de sécurité à contrôler. Lorsque la tension du secteur est appliquée, la mesure de tension est lancée automatiquement.
• En fonction de la position du conducteur extérieur (à droite ou à gauche) de la prise de courant de sécurité, les potentiels de tension entre les bornes L, N et PE sont affichés pendant environ 3 secondes.

LN✓ 230 v~ LE✓ 230 v~ NE✓ 0 ~ ou ⚠️

LN✓ 230 v~ LE✓ 0 v~ NE✓ 230 ^ ⚠️

- Au cas où les potentiels de tension seraient entre les valeurs limites suivantes, une sera affichée à côté des symboles « LN », « LE » et « NE ».

$$ \mathrm{LN} 1 9 5 \mathrm{V} - 2 5 3 \mathrm{V} \mathrm{LN} 1 9 5 \mathrm{V} - 2 5 3 \mathrm{V} $$

$$ \mathbf {L E} 1 9 5 \mathrm{V} - 2 5 3 \mathrm{V} \text {ou} \mathbf {L E} < 3 0 \mathrm{V} $$

$$ \mathrm{NE} < 3 0 \mathrm{V} \mathrm{NE} 1 9 5 \mathrm{V} - 2 5 3 \mathrm{V} $$

Seuls les potentiels de tension entre les raccordements individuels L, N et PE sont mesurés. La mesure ne donne aucune information sur l'installation appropriée de la prise de courant de sécurité. Pas d'avertissement en cas d'une tension de contact dangereuse du conducteur PE ! Il ne faut jamais brancher l'appareil BENNING ST 725 à la tension secteur en permanence.

- Après 3 secondes, l'appareil BENNING ST 725 retourne automatiquement en mode veille. Voir figure 3 : mesure de tension sur une prise de courant de sécurité externe

8.4 Procédure de contrôle

Le contrôleur BENNING ST 725 sert à effectuer des contrôles de sécurité conformément à DIN VDE 0701-0702 et ÖVE/ ÖNORM E 8701. Pour plus d'informations concernant les contrôles et les valeurs limites, référez-vous aux versions actuelles des normes correspondantes. L'appareil BENNING ST 725 contrôle automatiquement le type de l'objet de contrôle connecté et indique à l'utilisateur la présélection incorrecte de la procédure de contrôle ②...③].

Remarque:

• L'appareil BENNING ST 725 permet d'effectuer des contrôles en mode d'alimentation par piles ou en mode d'alimentation par secteur. En mode d'alimentation par piles, il faut effectuer la mesure du courant du conducteur de protection et du courant de contact au moyen de la mesure alternative du courant de fuite. Ce type de mesure convient aux objets de contrôle qui ne contiennent pas des organes de manoeuvre dépendants de la tension secteur (par ex. des blocs d'alimentation).
• Au cas où la structure interne de l'objet de contrôle ne serait pas connue ou l'objet de contrôle contiendrait des organes de manoeuvre dépendants de la tension secteur, le

contrôle doit être effectué en mode d'alimentation par secteur avec branchement de la tension secteur de 230 V. Dès que l'appareil BENNING ST 725 est alimenté en tension secteur ⑪, la mesure du courant du conducteur de protection / du courant de contact est effectuée automatiquement au moyen de la mesure du courant différentiel / de la mesure directe sous conditions de fonctionnement de l'objet de contrôle.

- La tension d'essai pour la mesure de la résistance d'isolement est préréglée à 500 V DC conformément à la norme. Pour les objets de contrôle avec des coupe-circuits de surtension et pour les appareils électroniques pour lesquels il y a des objections contre une tension d'essai de 500 V DC, il est possible de réduire la tension d'essai à 250 V _DC au moyen de la touche ⑤.

1. Contrôle d'appareils et d'équipements électriques conformément à DIN VDE 0701-0702 et ÖVE/ÖNORM E 8701

Avant de commencer le contrôle, effectuez un contrôle visuel de l'objet de contrôle. Au cas où l'objet de contrôle serait endommagé, interrompez le contrôle.

9.1 Contrôle d'appareils de la classe de protection i ⊥

Contrôle des appareils avec conducteur de protection et avec des pièces touchables conductrices qui sont connectées au conducteur de protection

• Raccordez l'objet de contrôle à la prise de test ① du contrôleur BENNING ST 725.
• Branchez le connecteur de sécurité 4 mm du câble d'essai à la douille de sécurité ⑨ et établissez une connexion avec une pièce métallique de l'objet de contrôle.
• Pour le mode d'alimentation par secteur (courant du conducteur de protection au moyen de la mesure du courant différentiel, l'objet de contrôle en marche!), insérez la fiche du câble d'alimentation secteur dans la douille ⑪ et la fiche de sécurité dans une prise de courant de sécurité protégée (230 V, 50 Hz, 16 A).
• Au besoin, il est possible de réduire la tension d'essai de la mesure R ISO à 250 V DC au moyen de la touche ⑤. La tension d'essai sélectionnée sera affichée brièvement sur l'écran ⑧. Appuyez sur la touche encore une fois afin de passer à la tension d'essai préréglée de 500 V DC.
• Allumez l'objet de contrôle.
• Appuyez sur la touche ⏻ ② afin de commencer le contrôle automatique.
• Le contrôle commence avec une mesure de la résistance du conducteur de protection R_PE
• Si la valeur R_PE est supérieure à 1 Ω, la valeur mesurée R_PE est affichée sur l'écran et le symbole est affiché à côté du symbole « R_PE ». L'interruption du contrôle est confirmée par l'information « FAIL » sur l'écran.

× RPE > 5.00 Ω RISO <----MΩ ILEAK <----mA^~ × FAIL ④

- Si R_PE est supérieur à la valeur limite admissible (≤ 0,3 Ω jusqu'à une longueur de 5 m) mais inférieur à 1 Ω, la valeur mesurée sera affichée sans jugement positif, le symbole « tAble » sera affiché sur l'écran et la procédure de contrôle sera arrêtée. Le contrôleur responsable détermine au moyen du tableau des valeurs limites (voir paragraphe 7.10 ou le tableau sur la face arrière de l'appareil BENNING ST 725) et au moyen de la longueur du câble de l'objet de contrôle, si la valeur mesurée affichée est acceptable.

Appuyez sur la touche ⚫ ② afin de juger la valeur mesurée positivement et un est affiché à côté du symbole R_PF. La procédure de contrôle est continuée.

Appuyez sur la touche ⚫ ③ afin de juger la valeur mesurée négativement et un X est affiché à côté du symbole R _PE. L'interruption du contrôle est confirmée par l'information « FAIL » sur l'écran.

RPE 0.40 Ω RISO <----MΩ <----TABLE

- Si R_PE est inférieur à la valeur limite admissible, la valeur mesurée R_PE est affichée et le symbole X est affiché à côté du symbole R_PE. Maintenant, la mesure R_PE est répétée avec

polarité inversée et la valeur mesurée maximale des deux mesures est affichée. Suite au contrôle R_PE réussi, le contrôle de la résistance d'isolement est lancé.

✓ RPE < 0.05 Ω RISO < - - - - MΩ ILEAK < - - - - mA^~ ⊕

- Au cas où « Lo LOAD » est affiché sur l'écran, vérifiez si l'objet de contrôle est allumé.

• Appuyez sur la touche ② afin de continuer le contrôle en cas d'une charge trop faible ( R_L-N > 6 k ).
• Si « HIGH LOAD » est affiché sur l'écran, cela indique une charge excessive (R L-N << 14 Ω, I LAST (Charge) > 16 A) dans l'objet de contrôle. Éventuellement, il y a danger d'un court-circuit ou d'un défaut à la terre. Vérifiez s'il y a un court-circuit entre le conducteur extérieur (L) et le conducteur neutre (N) dans l'objet de contrôle.
• S'il n'y a pas de court-circuit, continuez le contrôle en appuyant sur la touche ②.
• Si la résistance d'isolement R_ISO est supérieure à la valeur limite admissible, le symbole est affiché à côté du symbole R_ISO.

L'appareil benning ST 725 en mode d'alimentation par secteur :

• Suite à la mesure R ISO, l'appareil BENNING ST 725 interrompt la procédure de contrôle et demande à l'utilisateur au moyen de l'affichage clignotante « I LEAK » de commuter la tension secteur de 230 V à la prise de test ①. Assurez-vous que l'objet de contrôle est protégé et appuyez sur la touche ④ afin de mesurer le courant du conducteur de protection au moyen de la mesure du courant différentiel.
• La mesure du courant du conducteur de protection (mesure du courant différentiel) est lancée seulement si la tension secteur est présente correcte.

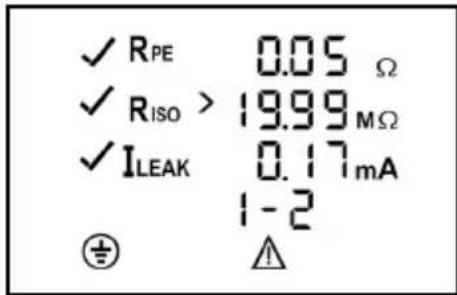

✓ RPE 0.05 Ω ✓ RISO > 19.99MΩ ✓ ILEAK 0.17mA 1-2 ⊕ ⚠️ ▲

Pas 1 de 2 :

- Après un temps de mesure de 5 secondes ou en appuyant de nouveau sur la touche ④, la polarité du réseau est inversée et le courant du conducteur de protection est mesuré à une tension secteur inversée (« L/N » - « N/L »). La valeur mesurée maximale des deux mesures est affichée.

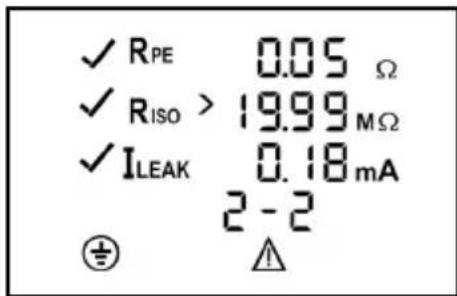

✓ RPE 0.05 Ω ✓ RISO > 19.99MΩ ✓ ILEAK 0.18mA 2 - 2 ⊕ ⚠️ ▲

Pas 2 de 2 :

• Si le courant du conducteur de protection est inférieur à la valeur limite admissible, le symbole est affiché à côté du symbole « I LEAK ».

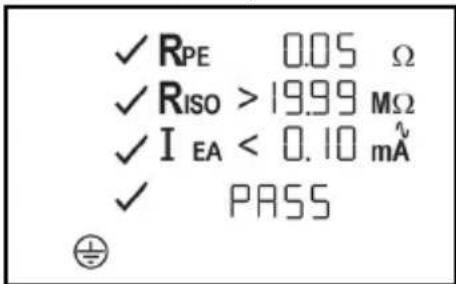

• Le contrôle entier est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

L'appareil BENNING ST 725 en mode d'alimentation par piles (sans alimentation par secteur):

- De même, le symbole est affiché à côté du symbole « IEA », si le courant du conducteur de protection IEA (mesure alternative du courant de fuite) est inférieur à la valeur limite admissible.

- Le contrôle est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

Voir figure 4 : contrôle des appareils de la classe de protection I (les appareils avec conducteur de protection et avec des pièces touchables conductrices qui sont connectées au conducteur de protection)

Remarque concernant la mesure de la résistance du conducteur de protection:

- Alternativement, la mesure de la résistance du conducteur de protection R PE peut être effectuée en tant que mesure permanente (max. 2 x 90 secondes). Pour cela, appuyez sur la touche ② pendant environ 5 secondes jusqu'à ce que le symbole △ soit affiché sur l'écran. Agitez le câble de raccordement de l'objet de contrôle sur toute sa longueur afin de détecter un point faible ou une rupture du conducteur de protection. L'appareil BENNING ST 725 saisit de manière continue la valeur mesurée actuelle sur l'écran et enregistre la valeur maximale dans la mémoire. Appuyez encore une fois sur la touche ② afin d'effectuer la mesure avec polarité inversée. Appuyez encore une fois sur la touche ② afin d'afficher la valeur maximale R PE sur l'écran et de continuer le contrôle comme décrit au chapitre 9.1.

Remarque concernant la mesure du courant du conducteur de protection en mode d'alimentation par secteur :

- Alternativement, la mesure du courant du conducteur de protection I LEAK peut être effectuée en tant que mesure permanente (max. 2 x 5 minutes). Appuyez sur la touche 4 pour environ 5 secondes afin de lancer la mesure permanente. Après cinq minutes, la polarité de la tension secteur (« L/N » - « N/L ») est inversée automatiquement. En appuyant sur la touche 4 plus tôt, il est possible d'inverser la polarité de la tension secteur manuellement et en appuyant de nouveau sur la touche 4, il est possible de terminer la mesure.

Veuillez tenir compte du fait que l'appareil BENNING ST 725 n'est pas conçu afin d'effectuer des mesures continues répétées à un courant de charge élevé. Au cas où la température de service interne admissible serait dépassée, les symboles « StOP » et « hot » sont affichés sur l'écran. Dans ce cas, l'appareil BENNING ST 725 doit être débranché du secteur et peut être utilisé de nouveau après une phase de refroidissement suffisante.

Remarque concernant la mesure du courant de contact :

- Les pièces touchables conductrices qui ne sont pas connectées au conducteur de protection doivent être contrôlées conformément au chapitre 9.2. Pour la mesure du courant de contact (mesure directe), l'appareil BENNING ST 725 doit être exploité avec une tension secteur de 230 V.

- Pour la mesure du courant de contact au moyen de la mesure directe, aucune partie de l'objet de contrôle ne doit être connectée au potentiel de la terre. L'objet de contrôle doit être mis en place de manière isolée. Sinon, des courants de fuite par rapport à la terre pourraient influencer le résultat de mesure.

9.2 Contrôle d'appareils de la classe de protection II et d'appareils de la classe de protection III (basse tension de protection)

Contrôle des appareils sans conducteur de protection et avec des pièces touchables conductrices

- Raccordez l'objet de contrôle à la prise de test ① du contrôleur BENNING ST 725. - Établissez une connexion entre la douille de test 4 mm ⑨ et une pièce métallique de l'objet de contrôle au moyen du câble d'essai avec pince crocodile.

- Pour le mode d'alimentation par secteur (courant de contact au moyen de la mesure directe, l'objet de contrôle en marche!), insérez la fiche du câble d'alimentation secteur dans la douille ⑪ et la fiche de sécurité dans une prise de courant de sécurité protégée (230 V, 50 Hz, 16 A).

- Au besoin, il est possible de réduire la tension d'essai de la mesure R ISO à 250 V DC au moyen de la touche ⑤. La tension d'essai sélectionnée sera affichée brièvement sur l'écran ⑧. Appuyez sur la touche encore une fois afin de passer à la tension d'essai préréglée de 500 V _DC.

RISO 500 V ILEAK < mA 回

• Allumez l'objet de contrôle.
• Appuyez sur la touche ☐ 3 afin de commencer le contrôle automatique.
• Au cas où « Lo LOAD » est affiché sur l'écran, vérifiez si l'objet de contrôle est allumé.

Riso <----MΩ ILEAK LO mA~ LOAD 回

• Appuyez sur la touche ③ afin de continuer le contrôle en cas d'une charge trop faible ( R_L-N > 6 k ).
• Si « HIGH LOAD » est affiché sur l'écran, cela indique une charge excessive (R L-N << 14 Ω, I LAST (Charge) > 16 A) dans l'objet de contrôle. Éventuellement, il y a danger d'un court-circuit ou d'un défaut à la terre. Vérifiez s'il y a un court-circuit entre le conducteur extérieur (L) et le conducteur neutre (N) dans l'objet de contrôle.
• S'il n'y a pas de court-circuit, continuez le contrôle en appuyant sur la touche ☐③.
• Si la résistance d'isolement R_ISO est supérieure à la valeur limite admissible, le symbole est affiché à côté du symbole R_ISO.

L'appareil benning ST 725 en mode d'alimentation par secteur :

• Suite à la mesure R ISO, l'appareil BENNING ST 725 interrompt la procédure de contrôle et demande à l'utilisateur au moyen de l'affichage clignotante « I LEAK » de commuter la tension secteur de 230 V à la prise de test ①. Assurez-vous que l'objet de contrôle est protégé et appuyez sur la touche ④ afin de mesurer le courant de contact I _LEAK (mesure directe).
• La mesure du courant de contact au moyen de la mesure directe est lancée seulement si la tension secteur est présente correctement.

✓ Riso > 19.99MΩ ✓ ILEAK < 0.17mA 1-2 □

Pas 1 de 2 :

- Après un temps de mesure de 5 secondes ou en appuyant de nouveau sur la touche ④, la polarité du réseau est inversée et le courant de contact est mesuré à une tension secteur inversée (« L/N » - « N/L »). La valeur mesurée maximale des deux mesures est affichée.

Pas 2 de 2 :

✓ RISO > 19.99 MΩ ✓ ILEAK < 0.18 mA 2 - 2 □

• Si le courant de contact est inférieur à la valeur limite admissible, le symbole est affiché à côté du symbole « I_LEAK ».
• Le contrôle entier est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

Alternativement :

L'appareil BENNING ST 725 en mode d'alimentation par piles (sans alimentation par secteur):

- De même, le symbole est affiché à côté du symbole « I EA », si le courant de contact I EA (mesure alternative du courant de fuite) est inférieur à la valeur limite admissible.

- Le contrôle est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

Voir figure 5 : contrôle des appareils de la classe de protection II (appareils à double isolation sans conducteur de protection et avec des pièces touchables conductrices) et contrôle des appareils de la classe de protection III (basse tension de protection)

Remarque concernant la mesure du courant de contact en mode d'alimentation par secteur:

• Pour la mesure du courant de contact au moyen de la mesure directe, aucune partie de l'objet de contrôle ne doit être connectée au potentiel de la terre. L'objet de contrôle doit être mis en place de manière isolée. Sinon, des courants de fuite par rapport à la terre pourraient influencer le résultat de mesure.
• Alternativement, la mesure du courant de contact I LEAK peut être effectuée en tant que mesure permanente (max. 2 x 5 minutes). Appuyez sur la touche pour > 5 secondes environ afin de lancer la mesure permanente.

Après cinq minutes, la polarité de la tension secteur est inversée automatiquement (« L/N » - « N/L »). En appuyant sur la touche ④ plus tôt, il est possible d'inverser la polarité de la tension secteur manuellement et en appuyant de nouveau sur la touche ④, il est possible de terminer la mesure.

Veuillez tenir compte du fait que l'appareil BENNING ST 725 n'est pas conçu afin d'effectuer des mesures continues répétées à un courant de charge élevé. Au cas où la température de service interne admissible serait dépassée, les symboles « StOP » et « hot » sont affichés sur l'écran. Dans ce cas, l'appareil BENNING ST 725 doit être débranché du secteur et peut être utilisé de nouveau après une phase de refroidissement suffisante.

Remarque concernant la mesure de la résistance d'isolement pour les objets de contrôle de la classe protection III:

- À cause de la valeur limite préréglée de 2 MΩ pour les objets de contrôle de la classe de protection II, assurez-vous lors du contrôle des objets de contrôle de la classe de protection III que les valeurs mesurées entre les valeurs limites de 2 MΩ (classe de protection II) jusqu'à 0,25 MΩ (classe de protection III) sont affichées avec un symbole à côté du symbole R_iso. Dans ce cas, la valeur mesurée doit être évaluée par une personne qualifiée.

9.3 Test de ligne

Le test de ligne peut être utilisé non seulement pour le contrôle de câbles d'alimentation CEI (câbles de connexion d'appareil avec coupleur CEI) mais aussi pour le contrôle des enrouleurs de câble, de câbles de distribution multiple et de rallonges électriques.

9.3.1 Contrôle de câbles d'alimentation CEI (câble d'adaptateur CEI)

• Enlevez la fiche du câble d'alimentation secteur de la prise ⑪ de l'appareil BENNING ST 725.
• Connectez le câble d'alimentation CEI à contrôler à l'appareil BENNING ST 725 au moyen de la fiche mâle CEI ^10.
• Appuyez sur la touche ⏻ ② afin de commencer le contrôle automatique.
• Le contrôle commence avec une mesure de la résistance du conducteur de protection R_PE
• En fonction du dépassement ou sous-dépassement de la valeur limite, un symbole est affiché à côté du symbole R_PE.

La résistance du conducteur de protection dépend de la longueur et de la section transversale du câble à contrôler.

- Si R _PE est supérieur à la valeur limite admissible (≤ 0,3 Ω jusqu'à une longueur de 5 m) mais inférieur à 1 Ω, la valeur mesurée sera affichée sans jugement positif, le symbole « table » sera affiché sur l'écran et la procédure de contrôle sera arrêtée. Le contrôleur responsable détermine au moyen du tableau des valeurs limites (voir paragraphe 7.10 ou le tableau sur la face arrière de l'appareil BENNING ST 725) et au moyen de la longueur du câble de l'objet de contrôle, si la valeur mesurée affichée est acceptable.

Appuyez sur la touche ⏻ ② afin de juger la valeur mesurée positivement et un ✓ affiché à côté du symbole R_PE. La procédure de contrôle est continuée.

Appuyez sur la touche ⏻ ③ afin de juger la valeur mesurée négativement et un ✗ est affiché à côté du symbole R_PE. L'interruption du contrôle est confirmée par l'information « FAIL » sur l'écran.

RPE 0.40 Ω RISO <----MΩ <----TABLE

- Vous trouverez les résistances typiques des câbles dans le tableau 1.

Section du câble
Longueur	1,0 mm2 1,5 mm2 2,5 mm2
5 m 0,1 Ω 0,06 Ω 0,04 Ω
10 m 0,2 Ω 0,12 Ω 0,08 Ω
25 m 0,5 Ω 0,3 Ω 0,2 Ω
50 m 1,0 Ω 0,6 Ω 0,4 Ω

Tableau 1: Résistances du conducteur de protection en fonction de la longueur et de la section du câble

• Suite au contrôle R _PE réussi, la mesure de la résistance d'isolement est effectuée automatiquement.
• En fonction du dépassement ou sous-dépassement de la valeur limite, un symbole est affiché à côté du symbole R_iso.
• Suite au contrôle R _ISO réussi, le conducteur extérieur (L) et le conducteur neutre (N) sont contrôlés en vue d'une rupture de fil et d'un court-circuit. Un contrôle de rupture de fil et un essai en court-circuit réussis sont affichés au moyen d'un symbole à côté des symboles et « Good ».
• Le symbole « PASS » confirme que la procédure de contrôle entière est réussie.

- Si le contrôle de rupture de fil et l'essai en court-circuit ne sont pas réussis, un des symboles suivants est affiché au lieu du symbole « Good » :

• le symbole « OPEN » : confirme qu'il y a une rupture de fil du conducteur extérieur (L) ou du conducteur neutre (N)
• le symbole « Short » : Confirme qu'il y a un court-circuit entre le conducteur extérieur (L) et le conducteur neutre (N)

Voir figure 6a: Contrôle des câbles de connexion d'appareil avec fiche mâle CEI

Remarque concernant la mesure de la résistance du conducteur de protection:

- Alternativement, la mesure de la résistance du conducteur de protection R PE peut être effectuée en tant que mesure permanente (max. 2 x 90 secondes). Pour cela, appuyez sur la touche ② pendant environ 5 secondes jusqu'à ce que le symbole △ soit affiché sur l'écran. Agitez le câble de raccordement de l'objet de contrôle sur toute sa longueur afin de détecter un point faible ou une rupture du conducteur de protection. L'appareil BENNING ST 725 saisit de manière continue la valeur mesurée actuelle sur l'écran et enregistre la valeur maximale dans la mémoire. Appuyez encore une fois sur la touche ② afin d'effectuer la mesure avec polarité inversée. Appuyez encore une fois sur la touche ② afin d'afficher la valeur maximale R PE sur l'écran et de continuer le contrôle comme décrit au chapitre 9.3.1.

9.3.2 Contrôle d'enrouleurs de câble, de câbles de distribution multiple et de rallonges électriques

• Enlevez la fiche du câble d'alimentation secteur de la prise ⑪ de l'appareil BENNING ST 725.
• Raccordez le câble d'alimentation CEI (câble adaptateur CEI) compris dans le contenu de l'emballage à la fiche mâle CEI 10 de l'appareil BENNING ST 725.
• Connectez le câble à contrôler à la prise de test ① et à la fiche mâle de sécurité du câble d'alimentation CEI.
• Appuyez sur la touche ② afin de commencer le contrôle automatique.
• La suite du contrôle correspond à la procédure de contrôle du chapitre 9.3.1. Voir figure 6b : contrôle de câbles, de câbles de distribution multiple et d'enrouleurs de câble.

Remarque concernant le contrôle des lignes triphasées :

• Enlevez la fiche du câble d'alimentation secteur de la prise ① de l'appareil BENNING ST 725.
• La ligne triphasée doit être raccordée à la prise de test ① de l'appareil BENNING ST 725 au moyen des adaptateurs de mesure passifs en option (044122, 044123 ou 044147).
• Branchez le connecteur de sécurité 4 mm du câble d'essai avec pince crocodile à la douille de sécurité ⑨ et établissez une connexion avec le conducteur PE du coupleur CEE.
• Appuyez sur la touche valeurs R_PE, R_ISO et I_EA ② afin de lancer le contrôle automatique pour la mesure des

9.4.1 Contrôle passif

Pour le contrôle passif d'appareils triphasés (l'objet de contrôle n'est pas en service), débranchez le câble d'alimentation secteur de l'appareil BENNING ST 725. Utilisez les adaptateurs de mesure passifs (044122, 044123 et 044147) pour lesquels les conducteurs extérieurs L1, L2 et L3 du coupleur CEE à cinq broches sont pontés. La mesure du courant du conducteur de protection / courant de contact est effectuée au moyen de la mesure alternative du courant de fuite. Le contrôle est effectué comme il est décrit pour les appareils triphasés aux chapitres 9.1 et 9.2 (l'appareil BENNING ST 725 en mode d'alimentation par piles, sans alimentation par secteur). voir figure 7a : contrôle d'appareils triphasés au moyen d'adaptateurs de mesure passifs

9.4.2 Contrôle actif

Le contrôle actif d'appareils triphasés est effectué sous conditions de fonctionnement au moyen des adaptateurs de mesure CEE de 16 A, à cinq broches, actifs (044140) ou de 32 A, à cinq broches, actifs (044141) en option.

• Branchez la fiche CEE de l'objet de contrôle au coupleur CEE de l'adaptateur de mesure et branchez la fiche CEE de l'adaptateur de mesure à un réseau d'alimentation protégé (3 x 400 V, N, PE, 50 Hz, 16 A/ 32 A).
• Branchez le câble de signal de mesure de l'adaptateur de mesure à la prise d'alimentation secteur ⑪ de l'appareil BENNING ST 725.
• Branchez le connecteur de sécurité 4 mm du câble d'essai à la douille de sécurité 4 mm de l'appareil BENNING ST 725 au moyen d'une pince crocodile et établissez une connexion avec une pièce métallique de l'objet de contrôle.
• Assurez-vous que l'objet de contrôle est protégé et allumez l'objet de contrôle.
• Appuyez sur la touche ③ afin de lancer le contrôle automatique.
• Au cas où une tension de contact serait présente à la pièce métallique de l'objet de contrôle, la mesure est interrompue et l'avertissement suivant est affiché sur l'écran :

• Sinon, la mesure de la résistance du conducteur de protection R_PE est lancée avec inversion automatique de la polarité et la valeur mesurée maximale des deux mesures est affichée sur l'écran.
• Suite au contrôle R_PE réussi, la mesure du courant du conducteur de protection I_LEAK est effectuée en tant que mesure permanente pendant 30 secondes. Appuyez sur la touche ; il est possible de terminer prématurément la mesure.

✓ RPE 0.26 Ω ✓ ILEAK 1.35mA ④

- Si le courant du conducteur de protection est inférieur à la valeur limite admissible, le symbole est affiché à côté du symbole « I LEAK ».

- Le contrôle est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

✓ RPE 0.26 Ω ✓ ILEAK 1.35mA^ PASS ⊕

- Au cas où la touche ⑦ serait appuyée sans connexion préalable de l'adaptateur de mesure à l'appareil BENNING ST 725, l'avertissement suivant est affiché sur l'écran :

PLUG IN 3 Ph AdPtr

voir figure 7b : contrôle d'appareils triphasés au moyen d'adaptateurs de mesure actifs (mise en place isolée de l'objet de contrôle)

Remarque :

- La mesure du courant du conducteur de protection est effectuée au moyen d'un transformateur de courant dans le conducteur de protection de l'adaptateur de mesure (044140 ou 044141) en utilisant la mesure directe. L'objet de contrôle doit être mis en place de manière isolée. Aucune partie de l'objet de contrôle ne doit être connectée au potentiel de terre. Sinon, des courants de fuite par rapport à la terre pourraient influencer le résultat de mesure.

- S'il n'est pas possible de mettre en place l'objet de contrôle de manière isolée, la mesure du courant du conducteur de protection peut être effectuée au moyen de la pince de courant de fuite BENNING CM 9 (044065) en utilisant la mesure du courant différentiel. Pour cela, il faut mettre en service l'objet de contrôle au moyen des adaptateurs de mesure en option (044127 ou 044128) et pincer tous les conducteurs actifs (L1, L2, L3 et N) au moyen de la pince de courant de fuite. Le courant du conducteur de protection est mesuré par la pince de courant de fuite BENNING CM 9 au moyen de la mesure du courant différentiel.

9.5 Contrôle de dispositifs différentiels «RCD » de 30 ma

L'appareil BENNING ST 725 permet de mesurer le temps de déclenchement des dispositifs différentiels fixes « RCD » et des dispositifs différentiels portatifs « PRCD » avec un courant de défaut nominal de 30 mA. Pendant le déroulement du contrôle automatique, le temps de déclenchement du courant de défaut nominal simple (polarité initiale de 0° / 180°) et celui du courant de défaut nominal quintuple (polarité initiale de 0° / 180°) sont mesurés.

En générant un courant de défaut de 30 mA, il est prouvé que le dispositif différentiel « RCD » déclenche dès que le courant de défaut nominal est atteint. Au cas où la valeur limite de la tension de contact maximale de 50 V serait dépassée, le symbole « UB > 50 V » est affiché sur l'écran et le contrôle est arrêté.

Avant de contrôler un dispositif différentiel « RCD », il faut débrancher le connecteur de sécurité 4 mm du câble d'essai de la prise de test ⑨. La mesure peut être influencée par :

• une tension éventuelle entre le conducteur de protection de la prise de courant de sécurité et la terre
• des courants de fuite dans le circuit derrière le dispositif différentiel « RCD »
• d'autres dispositifs de mise à la terre
• des équipements électriques connectés derrière le dispositif différentiel « RCD » qui causent une prolongation du temps de déclenchement (par ex. condensateurs ou machines rotatives)

9.5.1 Contrôle de dispositifs différentiels fixes « RCD

• Raccordez le câble d'alimentation CEI à la fiche mâle CEI 10 de l'appareil BENNING ST 725.
• Branchez la fiche mâle de sécurité à une prise de courant de sécurité protégée par le dispositif différentiel « RCD » à contrôler et allumez le dispositif différentiel « RCD ».
• Appuyez sur la touche ⑥ afin de lancer le contrôle du dispositif différentiel « RCD ».
• Au cas où le symbole « rRESET » resterait sur l'écran et les symboles « LN » et « LE » clignoteraient, tournez la fiche mâle de sécurité dans la prise de courant de sécurité sur 180° et appuyez de nouveau sur la touche 6 afin de lancer le contrôle.
• Rallumez le dispositif différentiel « RCD » chaque fois que le symbole « rESEt » est affiché

sur l'écran.

- L'appareil BENNING ST 725 génère un courant de défaut de 30 mA avec une polarité initiale positive (0°) ou négative (180°). Le dispositif différentiel « RCD » déclenche et la mesure des temps de déclenchement du courant de défaut nominal simple est effectuée.

- Si le temps de déclenchement est inférieur à la valeur limite (200 ms), le symbole apparaît à côté du temps de déclenchement.

- Ensuite, l'appareil BENNING ST 725 génère un courant de défaut de 150 mA avec une polarité initiale positive (0°) ou négative (180°). Le dispositif différentiel « RCD » déclenche et la mesure des temps de déclenchement du courant de défaut nominal quintuple est effectuée.

- Si le temps de déclenchement est inférieur à la valeur limite (40 ms), le symbole apparaît à côté du temps de déclenchement.

- Le contrôle est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

voir figure 8a : contrôle de dispositifs différentiels fixes « RCD » (I_ N 30 mA)

Remarque :

- En générant un courant de défaut de 30 mA, il est prouvé que le dispositif différentiel « RCD » déclenche dès que le courant de défaut nominal est atteint. Au cas où la valeur limite de la tension de contact maximale de 50 V serait dépassée, le symbole « UB > 50 V » est affiché sur l'écran et le contrôle est arrêté.

La mesure peut être influencée par :

• une tension éventuelle entre le conducteur de protection de la prise de courant de sécurité et la terre
• des courants de fuite dans le circuit derrière le dispositif différentiel « RCD »
• d'autres dispositifs de mise à la terre
• des équipements électriques connectés derrière le dispositif différentiel « RCD » qui causent une prolongation du temps de déclenchement (par ex. condensateurs ou machines rotatives)

9.5.2 Contrôle de dispositifs différentiels portatifs « PRCD

• Insérez la fiche du câble d'alimentation secteur à la prise ⑪ de l'appareil BENNING ST 725.
• Insérez la fiche mâle de sécurité dans une prise de courant de sécurité 230 V. Lorsque la tension du secteur est appliquée, la mesure de tension est lancée automatiquement.
• En fonction de la position du conducteur extérieur (à droite ou à gauche) de la prise de courant de sécurité, les potentiels de tension entre les bornes L, N et PE sont affichés sur l'écran pendant 2 secondes environ.

LN✓ 230 v~ LE✓ 230 v~ NE✓ 0 ~ ou

LN✓ 230^v~ LE✓ 0^v~ NE✓ 230^v ⚠️

• Raccordez le dispositif différentiel portatif « PRCD » à la prise de test ① de l'appareil BENNING ST 725.
• Raccordez le câble d'alimentation CEI compris dans le contenu de l'emballage à la fiche mâle CEI 10 de l'appareil BENNING ST 725 et raccordez la fiche mâle de sécurité au dispositif différentiel portatif « PRCD » comme l'illustre la figure 8b. La sortie de câbles doit être orientée vers l'écran !
• Appuyez sur la touche Ⓗ6 afin d'appliquer la tension secteur à la prise de test ①. Les symboles « rCd » et « rESEt » sont affichés sur l'écran.
• Allumez le dispositif différentiel portatif « PRCD ».
• Au cas où le symbole « RESET » resterait sur l'écran et les symboles « LN » et « LE » clignoteraient, vérifiez si le dispositif différentiel portatif « PRCD » est allumé. S'il est bien allumé, tournez la fiche mâle de sécurité du câble d'alimentation CEI dans le dispositif différentiel portatif « PRCD » sur 180° et lancez le contrôle de nouveau.
• Rallumez le dispositif différentiel portatif « PRCD » chaque fois que le symbole « rESEt » est affiché sur l'écran.
• L'appareil BENNING ST 725 génère un courant de défaut de 30 mA avec une polarité initiale positive (0°) ou négative (180°). Le dispositif différentiel portatif « PRCD » déclenche et la mesure des temps de déclenchement du courant de défaut nominal simple est effectuée.
• Si le temps de déclenchement est inférieur à la valeur limite (200 ms), le symbole apparaît à côté du temps de déclenchement.
• Ensuite, l'appareil BENNING ST 725 génère un courant de défaut de 150 mA avec une polarité initiale positive (0°) ou négative (180°). Le dispositif différentiel portatif « PRCD » déclenche et la mesure des temps de déclenchement du courant de défaut nominal quintuple est effectuée.
• Si le temps de déclenchement est inférieur à la valeur limite (40 ms), le symbole apparaît à côté du temps de déclenchement.
• Le contrôle est considéré comme réussi, si le symbole « PASS » est affiché sur l'écran.

✓ ✓ 0° ΓCd 45ms PASS

Remarque :

Certains types de dispositifs différentiels portatifs « PRCD » ( PRCD-S, PRCD-K ) coupent L, N et PE sur tous les pôles et, par conséquent, l'appareil BENNING ST 725 ne détecte aucune connexion entre la fiche mâle CEI ^10 et la prise de test ^11. Le contrôle de ces types de dispositifs différentiels portatifs « PRCD » doit être effectué conformément au chapitre 9.5.1 « Contrôle de dispositifs différentiels fixes RCD » en branchant le dispositif différentiel portatif « PRCD » à une prise secteur qui n'est pas protégée par un autre dispositif différentiel « RCD ».

voir figure 8b : contrôle de dispositifs différentiels portatifs « PRCD » (IΔN 30 mA)

10. Mémoire de valeurs mesurées

L'appareil BENNING ST 725 est pourvu d'une mémoire de valeurs mesurées afin d'enregistrer les valeurs mesurées de 999 objet de contrôle.

10.1 Enregistrer les valeurs mesurées

- Dès que le déroulement de contrôle est fini et le résultat est disponible, appuyez sur la touche 13 afin d'enregistrer les valeurs mesurées affichées au premier emplacement de mémoire libre. L'enregistrement est confirmé en affichant le symbole « STORE » et le numéro de l'emplacement de mémoire sur l'écran 8. La touche 13 restera bloquée jusqu'à ce qu'un autre contrôle soit effectué afin d'éviter un double enregistrement. Avec chaque nouveau enregistrement, le numéro de l'emplacement de mémoire sera augmenté automatiquement d'un emplacement de mémoire. Dès que tous les 999 emplacements de mémoire sont occupés, le symbole « FULL » est affiché sur l'écran 8.

FULL 999

10.2 Appeler les valeurs mesurées

• Appuyez sur la touche 14 afin d'appeler les valeurs mesurées enregistrées ainsi que leurs numéros d'emplacement de mémoire correspondants. Le symbole « RECALL » est affiché sur l'écran 8.
• Appuyez sur la touche 14 encore une fois afin de passer au prochain emplacement de mémoire.
• Appuyez sur la touche Ⓜ 13 afin de passer au dernier emplacement de mémoire.

10.3 Supprimer la mémoire de valeurs mesurées

• Appuyez sur la touche ☐ 14 afin d'appeler les valeurs mesurées enregistrées ainsi que leurs numéros d'emplacement de mémoire correspondants. Le symbole « RECALL » est affiché sur l'écran 8.
• Afin de supprimer la mémoire de valeurs mesurées entière, appuyez sur les touches et 14 jusqu'à ce que le compteur soit remis à zéro et le symbole « no dAtA » soit affiché sur l'écran 8.

10.4 Lecture de la mémoire de valeurs mesurées au moyen de l'interface USB

Afin de lire les valeurs mesurées au moyen de l'interface USB ^16, installez sur votre PC une fois seulement le pilote matériel du répertoire « Treiber-driver » et ensuite le logiciel de téléchargement du répertoire « Programm-program » disponibles sur le CD-ROM fourni.

Pour le téléchargement des données, procédez comme suit :

• Enlevez tous les câbles de raccordement ainsi que tous les objets de contrôle de l'appareil BENNING ST 725.
• Raccordez l'appareil BENNING ST 725 à votre PC au moyen du câble de raccordement USB.
• Le pilote matériel s'installe automatiquement sur un port COM libre et confirme que le nouveau matériel peut être utilisé.
• Le port COM utilisé est affiché dans le gestionnaire de périphériques de votre système.
• Lancez le logiciel « BENNING Datalogger », cliquez sur « Tools » (Options), puis sur « Refresh Ports » (Mise à jour des ports) et sélectionnez le port COM correspondant. Ensuite, cliquez sur « Download » (Téléchargement).
• Appuyez sur la touche 14 de l'appareil BENNING ST 725 pour cinq secondes environ jusqu'à ce que le téléchargement soit effectué et la mémoire de valeurs mesurées entière soit lue.
• Les valeurs mesurées peuvent être enregistrées en tant que fichier (*.csv) ou (*.txt).
• Cliquez sur « Open » (Ouvrir) afin d'ouvrir les valeurs mesurées par exemple au moyen d'un tableur.

10.5 Imprimer les valeurs mesurées

• Afin d'utiliser la fonction d'impression, raccordez l'imprimante BENNING PT 1 (044150) en option au port PS/2 ^12 de l'appareil BENNING ST 725 au moyen du câble sériel de l'imprimante.
• Dès que le déroulement de contrôle est fini et le résultat est disponible ou un résultat a été appelé au moyen de la touche 13, vous pouvez appuyer sur la touche 15 afin d'imprimer un document d'essais.
• À chaque commande d'impression, l'appareil BENNING ST 725 allume et éteint l'imprimante BENNING PT 1 automatiquement.

Exemple d'un rapport d'essais

10.6 Réglage de l'heure et de la date

L'appareil BENNING ST 725 est pourvu d'une horloge en temps réel intégrée afin d'ajouter un horodateur à chaque enregistrement.

Afin de régler la date et l'heure, procédez comme suit :

• Éteignez l'appareil BENNING ST 725 en appuyant sur les touches ② et ③ en même temps.
• Maintenez appuyée la touche 14 et appuyez sur les touches 2 et 3 en même temps.
• La date et l'heure sont affichées comme suit :

MM.DD = mois (1-12), jour (1-31)

YYYY = année

HH:mm = heures (0-23). minutes (0-59)

SS = secondes (0-59)

- Appuyez sur la touche ⏻ ② afin de sélectionner un champ de l'heure / de la date.

- Dès que le champ clignote, ce champ peut être réglé.

- Appuyez sur la touche 13 ou 14 afin d'augmenter ou de diminuer la valeur réglée.

À chaque modification, le champ des secondes est remis à zéro.

- Éteignez l'appareil en appuyant sur les touches ⏻② et □③ en même temps afin d'enregistrer le réglage.

Il faut absolument mettre le BENNING ST 725 hors tension avant de l'ouvrir ! danger électrique !

Seuls des électrotechniciens devant prendre des mesures particulières pour éviter les accidents sont autorisés à procéder à des travaux sur le BENNING ST 725 ouvert sous tension. Procédure à suivre pour mettre le BENNING ST 725 hors tension avant de l'ouvrir:

• Éteignez l'appareil de contrôle.
• Déconnectez tous les câbles de connexion de l'appareil.

11.1 Rangement sûr de l'appareil

Dans certaines conditions, la sécurité de travail avec le BENNING ST 725 peut ne plus être garantie ; par exemple dans les cas suivants :

• dommages visibles sur le boîtier,
• erreurs lors des mesures,
• conséquences visibles d'un stockage prolongé dans des conditions inadéquates et
• conséquences visibles de conditions difficiles de transport.

Dans ces cas, il faut mettre le BENNING ST 725 immédiatement hors circuit, le retirer du point de mesure et le protéger de manière à ne plus être utilisé.

11.2 Nettoyage

Nettoyez l'extérieur du boîtier avec un chiffon propre et sec (seule exception : les chiffons de nettoyage spéciaux). N'utilisez ni solvants ni produits de récurage pour nettoyer l'appareil. Veillez absolument à ce que le logement et les contacts des piles ne soient pas souillés par de l'électrolyte de pile.

Dans ce cas ou en cas de dépôts blancs à proximité des piles ou dans le logement, nettoyez-les également avec un chiffon sec.

Il faut absolument mettre le BENNING ST 725 hors tension avant de l'ouvrir ! danger électrique !

Le BENNING ST 725 est alimenté par six piles incorporées de 1,5 V/ AA (IEC LR 06).

Il est nécessaire de remplacer les piles quand le symbole de piles ⑧ apparaît sur l'affichage. Remplacez les piles de la manière suivante (voir fig. 9):

• Éteignez l'appareil BENNING ST 725.
• Posez l'appareil BENNING ST 725 sur la face avant et dévissez la vis du couvercle du compartiment à piles.
• Soulevez le couvercle du compartiment à piles (au niveau des cavités du boîtier) de la partie inférieure de l'appareil.
• Enlevez les piles déchargées du compartiment à piles.
• Insérez les piles dans le compartiment à piles aux positions correspondantes (veillez à la bonne polarité).
• Encliquetez le couvercle du compartiment à piles dans la partie inférieure du boîtier et vissez la vis.

Voir figure 9: remplacement des piles/fusibles

Il faut absolument mettre le BENNING ST 725 hors tension avant de l'ouvrir ! danger électrique !

L'appareil BENNING ST 725 est protégé contre des surcharges par deux fusibles intégrés (16 A, 250 V, F, D = 5 mm, L = 20 mm) (10019440).

Remplacez les fusibles de la manière suivante (voir fig. 9):

• Éteignez l'appareil BENNING ST 725.
• Posez l'appareil BENNING ST 725 sur la face avant et dévissez la vis du couvercle du compartiment à piles.
• Soulevez le couvercle du compartiment à piles (au niveau des cavités du boîtier) de la partie inférieure de l'appareil.
• Enlevez une extrémité du fusible défectueux du porte-fusible au moyen d'un tournevis plat.
• Enlevez le fusible défectueux complètement du porte-fusible.
• Insérez le fusible neuf. N'utilisez que des fusibles nécessitant les mêmes valeurs de courant nominal, tension nominale, puissance de coupure, caractéristique de déclenchement et dimensions.

- Encliquetez le couvercle du compartiment à piles dans la partie inférieure du boîtier et vissez la vis.

Voir figure 9: remplacement des piles/fusibles

11.5 Étalonnage

Benning garantit la conformité aux spécifications techniques et indications de précision figurant dans ce mode d'emploi pendant la première année à partir de la date de livraison. Pour conserver la précision spécifiée des résultats de mesure, il faut faire étalonner régulièrement l'appareil par notre service clients. Nous conseillons de respecter un intervalle d'étalonnage d'un an. Envoyez, pour cela, l'appareil à l'adresse suivante:

11.6 Pièces de rechange

Fusibles F 16 A, 250 V, avec une puissance de coupure ≥ 500 A, D = 5 mm, L = 20 mm, Réf. 10019440

11.7 Information sur l'environnement

Une fois le produit en fin de vie, veuillez le déposer dans un point de recyclage approprié.
