Solamagic SMS22500ARCW - Chauffage Etherma - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de chauffage	Chauffage infrarouge
Puissance	2500 W
Dimensions	Longueur : 225 cm
Poids	Environ 10 kg
Zone de chauffage	Jusqu'à 20 m²
Alimentation	230 V
Utilisation extérieure	Oui, résistant aux intempéries
Installation	Montage mural ou sur pied
Contrôle de la température	Thermostat intégré
Consommation énergétique	Énergétiquement efficace
Maintenance	Nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe
Garantie	2 ans
Accessoires inclus	Fixations murales
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - Solamagic SMS22500ARCW Etherma

Comment installer le chauffage Etherma Solamagic SMS22500ARCW ?

Pour installer le chauffage, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de le fixer solidement à un mur ou à un support stable, et de respecter les distances de sécurité recommandées par le fabricant.

Quel est le niveau de protection contre l'eau du Solamagic SMS22500ARCW ?

Le Solamagic SMS22500ARCW a un indice de protection IP65, ce qui signifie qu'il est résistant à l'eau et à la poussière, et peut être utilisé à l'extérieur.

Comment régler la température sur le chauffage ?

Le chauffage est équipé d'un thermostat intégré. Vous pouvez ajuster la température en utilisant le panneau de contrôle situé sur l'appareil. Consultez le manuel pour des instructions détaillées sur les réglages.

Le chauffage fonctionne-t-il avec une télécommande ?

Oui, le Solamagic SMS22500ARCW est compatible avec une télécommande pour un contrôle facile à distance. Assurez-vous que les piles de la télécommande sont chargées.

Quelle est la puissance du chauffage ?

Le Solamagic SMS22500ARCW a une puissance de 2500 W, ce qui le rend efficace pour chauffer des espaces extérieurs de taille moyenne.

Puis-je utiliser le chauffage à l'intérieur ?

Il est recommandé d'utiliser le Solamagic SMS22500ARCW à l'extérieur, car il est conçu pour résister aux intempéries. Pour une utilisation intérieure, veuillez consulter le fabricant.

Comment nettoyer et entretenir le chauffage ?

Pour nettoyer le chauffage, débranchez-le et utilisez un chiffon humide pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs. Pour un entretien régulier, vérifiez les connexions électriques et assurez-vous qu'il n'y a pas de débris autour de l'appareil.

Que faire si le chauffage ne s'allume pas ?

Si le chauffage ne s'allume pas, vérifiez d'abord la connexion électrique et assurez-vous qu'il est correctement branché. Vérifiez également le disjoncteur. Si le problème persiste, contactez le service client.

Le chauffage est-il silencieux ?

Oui, le Solamagic SMS22500ARCW fonctionne silencieusement, ce qui le rend idéal pour une utilisation dans des environnements calmes.

Y a-t-il une garantie pour ce produit ?

Oui, le Solamagic SMS22500ARCW est généralement accompagné d'une garantie de 2 ans. Veuillez consulter les conditions de garantie spécifiques fournies avec le produit.

MODE D'EMPLOI Solamagic SMS22500ARCW Etherma

Instructions de montage et d'utilisation

du radiateur infrarouge S2 2500 W avec sélecteur de chaleur, IP65 (IR05007-WSI)

du radiateur infrarouge D2 2000 W avec sélecteur de chaleur, IP65 (DS05003-WSI)

Sommaire

Consignes de sécurité et d'utilisation 115 Etendue de la livraison 116 Consignes de montage 117 Mise en service 120 Télécommande radio 120 Commande 124 Changement de pile de I'emetteur manuel. 126 Consignes de nettoyage 126 Conditions de garantie 127 Consignes supplémentaires 128

Annexes

• Caracteristiques techniques
• Distances de sécurité
• Schémas de rayonnement

AX AX AX

Consignes de sécurité et d'utilisation

Veuillez respecter les consignes suivantes:

Lisez attentivement les instructions d'utilisation avant le montage et conservezles.

Ce chauffage est destiné à une utilisation en extérieur par des femmes. Il n'est pas conscience pour obtenir une température/agréable en interieur.

Les enfants ne doivent pas jouer avec le chauffage.

Tenir les enfants de moins de 3 ans éloignés de l'appareil, sauf s'ils sont sous surveillance constante.

Prudence: certaines pieces du produit peuvent devenir brûlantes et entrainer des brûlures. Une prudence particulière est requise en présence d'enfants ou de personnes vulnérables.

• Le montage doit être effectué dans les règles de l'art, selon les prescriptions d'installation VDE 0100 (observer le cas échéant les parties 559 et 701) par du personnel qualifié.
• Pour tous les travaux, mettre impératifement l'installation électrique hors tension (débrancher la fiche, déconnecter le fusible). N'activer le chauffage que lorsque tous les raccords de conduite ont été installés entièrement.
• L'installation domestique pour l'alimentation électrique du chauffage doit etre conque avec un interrupteur et fixe avec un fusible d'au moins 16A temporise (type C16A).
• Ne pas monter l'appareil directement sous une prise secteur, un boîtier de dérivation, des interrupteurs ou des conduites électriques.
• Les prises secteur doivent se couver exclusivement dans les positions indiquées dans l'annexe 2.
• Ne pas installer le radiateur thermique à proximé de rideaux ou de matières inflammables, conformément à VDE 0100 partie 559.
• L'appareil satisfait aux exigences de la classe de protection IP 65 lorsque tous les raccordements (connecteur d'appareil et des composants d'extension) sont branchés et homologues pour l'extérieur.
• Ne jamais utiliser l'appareil sans surveillance. L'appareil de chauffage doit toujours etre eteint via l'interrupteur d'installation de la maison lorsqu'il n'est pas utilise.
• Ne pas recouvrir l'appareil lorsqu'il fonctionne ou lorsqu'il est chaud, risque d'incendie.
• Le récepteur radio est équipé d'une fonction de protection contre les températures excessives, qui limite dans ce cas temporairement la puissance de chauffage.
• Pour modifier la direction de chauffage de l'appareil, l'éteindre et le laisser refroidir.
• Ne pas regarder directement une lampe halogène à infrarouge en fonctionnementpendant une longue période ou a courte distance.
• Les lampes halogènes à infrarouge sont sensibles à un contact cutané direct (ne pas toucher avec les doigts). Vous pouvez eliminer la graisse ou d'autres salissures à l'aide d'un chiffon imbibé d'alcool.
• Afin de garantir la durée de vie de la lampe halogène à infrarouge, cette dernière doit être protégée contre les vibrations, les coups et les substances nocives telles que les acides, l'ammoniac, la poussière de ciment, etc.
• La lampe halogène à infrarouge doit être protégée contre les sollicitations mécaniques. Elle doit être replacée lorsque des modifications (zones sombres, déformations) deviennent visibles ou la durée de vie nominale est atteinte.
• Éléments d'appareil endommages comme le cable de connexion, la bascule de l'interrupteur, le manchon d'étanchéité ou le tube de chauffage doivent obligatoirement être remplacés. L'appareil doit être démontré immédiatement et stocké dans un endroit sec.
• Les travaux de réparation (remplacement d'une conduite de raccordement défectueuse, d'un tube de chauffage défectueux ou autre) ne doivent être effectués que par le service après-vente de la société du fabricant ou par un vendeur/agréé.
• Les travaux de nettoyage et d'entretien doivent être effectuels uniquement par des adultes disposant de connaissances suffisantes.

Étendue de la livraison

Radiateur thermique à infrarouge avec conduite de raccordement

Support et moyen de fixation (joint)

Manuel

Consignes de montage

• Le radiateur infrarouge doit uniquement être monté et utilisé à l'horizontal!
• Le montage du chauffage ne doit être effectué qu'avec un matériel de montage ajustat (par ex, vis M6x60 avec cheville en métal pour les fondations de beton ou de pierre) sur un sol dur, d'une capacité portante suffisante et normalement / difficilement ou non inflammable.
• Si lechauffage et la prise ne sont pas montés sur la même surface, s'assurer que le champ de rayonnement ne puisse pas etre oriente sur la prise. Dans le cas contraire, il faut imperativement s'assurer que la prise ne puisse pas etre chauffee a plus de 70°C lors du fonctionnement.
• Les distances de sécurité indiquées dans l'annexe 2 doivent être respectées.
• La zone d'effet thermique peut être évaluée à l'aide du diagramme de rayonnement (annexe 3). Les tailles des surfaces de rayonnement et l'intensité de rayonnement max. correspondante y sont affichées à différentes distances du chauffage. Hauteur de montage: au moins 1,80 m au-dessus du sol.
• Le chauffage doit être monté avec le boulon à expansion orienté vers le haut.
• Le boulon à expansion est reconnaissable (en regardant le côte du boîtier face à la conduite de raccordement).

Toujours en haut lors du montage

Toujours en bas lors du montage

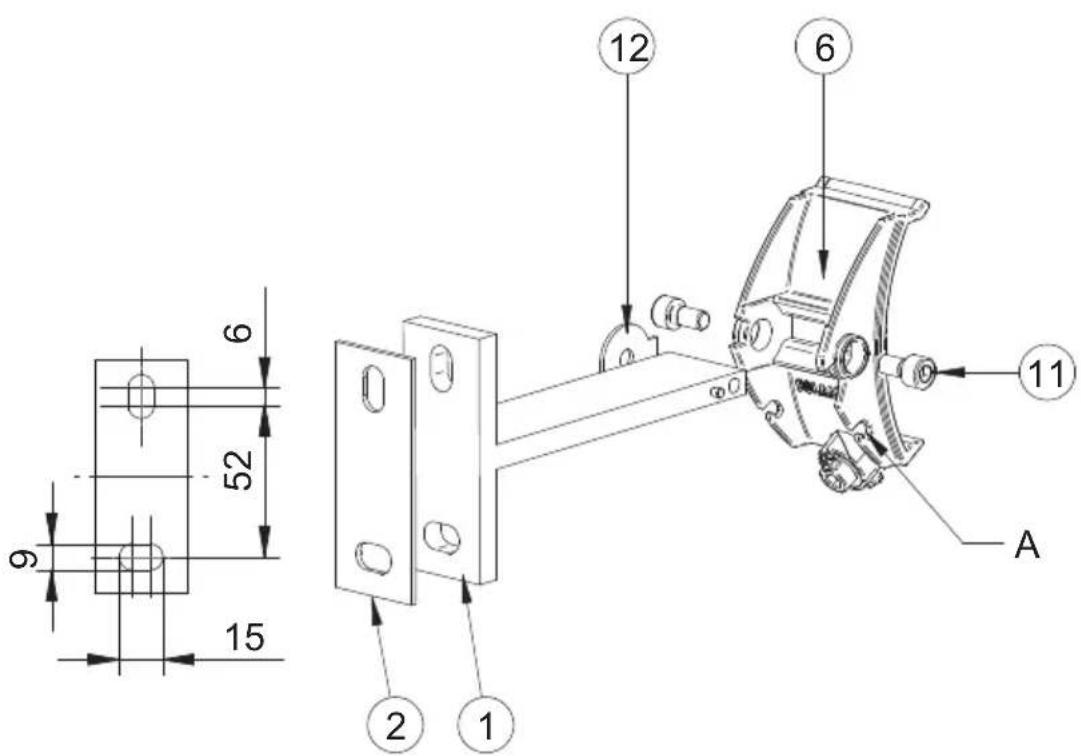

• Le radiateur thermique doit être installé à l'aide de 2 supports en T places à 400 mm de distance en tenant compte des distances et des consignes de sécurité (voir Annexe 2).
• Monter les supports en T (1) avec une plaque de silicone placée en-dessous (2) à l'aide de 2 vis conformément à l'illustration suivante sur la surface de fixation. En cas de montage mural, le radiateur pivote sur le côte du trou oblong inférieur, horizontal.

En cas de montage au plafond, aligner la plage de pivotement par rapport au côte opposé du trou oblong pour un rayonnement optimal de la chaleur (divergence par rapport à la représentation ci-dessous, plage de pivotement à ).

• Monter les griffes de l'adaptateur (6) aux supports en T montés sur la surface de fixation, installer la rondelle d'arrêt (12) entre le support en T et la griffe de l'adaptateur et visser les vis cylindriques(11) de l'extérieur dans le support en T.

• Insérer les brides de sécurité (3) avec la bague (4) dans la rainure en queue d'aronde depuis la gauche sur env. 530 mm et 130 mm.
• Serrer les vises 3,5 × 6,5 (5).
• Suspendre le radiateur (B) aux griffes d'adaptation (6). Les brides de sécurité doivent se couver maintainant à proximite immédiate des griffes de l'adaptateur (6).
• Serrer à fond le tendeur excentrique (7) avec la clé Allen fournie SW5 dans le sens horaire; le radiateur thermique doit être exempt de jeu et être bien fixé aux griffes de l'adaptateur.

Attention: ne pas aller au-delà de la butée - ne pas tordre le tendeur excentrique!

• Accrocher la bague de retenue (4) dans la griffe de l'adaptateur (A).
• Pour le réglage ou le déplacement du faisceau, desserrer les vis (11) avec la clé Allen SW5, placer le radiateur dans la direction souhaitée du faisceau et serrer de nouveau les vis (11).

Mise en service

Attention: Retirer entiement la fixation de transport située dans le reflecteur.

Établier le raccordement au réseau électrique (fiche de sécurité).

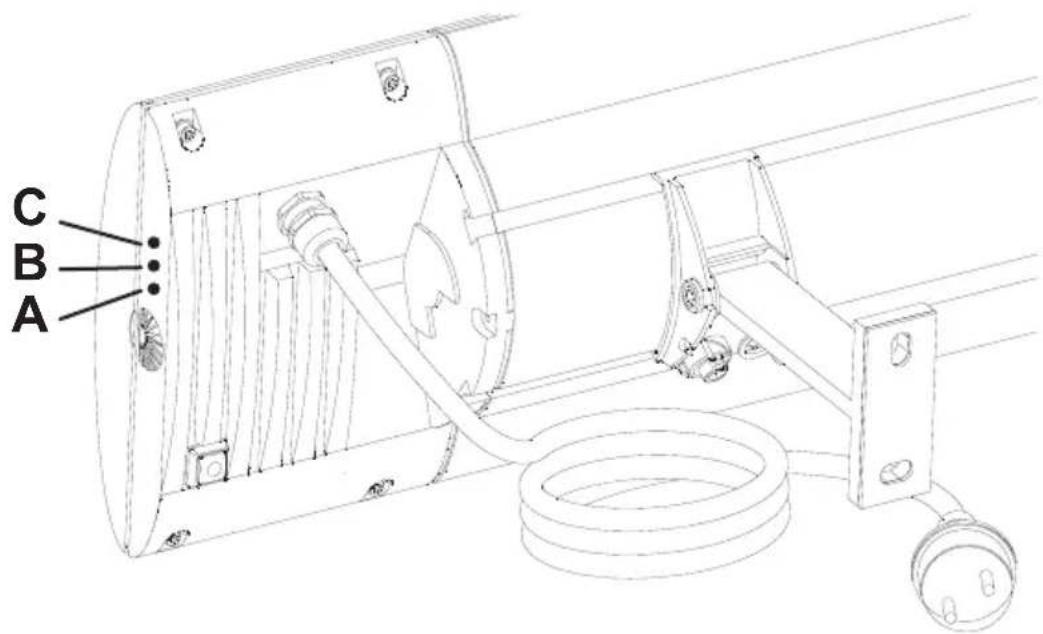

Les tubes se sont coupés, avec le type d'appareil D2, la DEL C clignote.

Pour le fonctionnement, la télécommande radio doit être programmée, voir section « Première programmation »

Télécommande radio

L'émetteur radio manuel FUS6 SOLAMAGIC, disponible chez votre revendeur spécialisé, est nécessaire au fonctionnement de l'appareil.

Une touche est assignée sur l'émetteur radio manuel pour la régulation de chaleur.

Attribution

des touches: Touches 1-4 : touches du canal radio

Télécommande radio: Fréquence d'émission : 433,92 MHz

Pile: CR2032,3 Volt

Important:

• Pour la programmation, seuls les-appareils qui doivent etre affectes a une touche de l'émetteur manuel, peuvent etre raccordés au secteur. Ainsi, plusieurs récepteurs peuvent etre codés (Multipower). Les appareils déjà programmes peuvent continuer à rester raccordés au secteur.
• En cas d'utilisation d'autres composants radio (par ex. souris et clavier sans fil de l'ordinateur), des difficultés peuvent survenir lors du fonctionnement avec l'émetteur radio. En particulier lors de la programmation du récepteur radio, tous les autres composants radio doivent être mis hors service.
• Avec le type d'appareil D2, l'affichage de fonctionnement à DEL indique l'avancement de la programmation.

DEL A mode de programmation DEL B: coupure après une certaine durée DEL C: transmission radio bloqué

• Àprous la saisie d'une commande avec l'émetteur manuel, le récepteur radio est bloqué brièvement pour la réception.

Programmation:

Le radiateur thermique à programmer est raccordé au secteur (La DEL C clignote rapidement). Un bref appui sur les touches 1 à 4 sur l'émetteur manuel déclenché la programmation des récep-teurs radio, niveau min. des tubes chauffants (La DEL A clignote rapidement) Un nouvel appui sur la même touche confirme la programmation, niveau max. des tubes chauffants (La DEL A clignote rapidement).

Si souhaité, une coupure automatique après une certaine durée peut de nouveau être programmée par double-clics : Lorsque vous double-cliquez de nouveau brievement sur la touche codée, une coupure de l'appareil est déterminée après une durée de chauffage de 30 minutes, les tubes chauffants s'allument pendant deux secondes (La DEL B clignote rapidement). Un autre double-clic augmente la durée de chauffage à 60 minutes, les tubes chauffants s'allument pendant 4 secondes ((La DEL B clignote moyonnement). Un autre double-clic augmente la durée de chauffage à 90 minutes, les tubes chauffants s'allumentpendant 6 secondes ((La DEL B clignote lentement). Un nouveau doubleclic désactive la commande de durée. Le cycle de programmation pour la coupure automatique après une certaine durée redémarre au début.

Un appui long sur la touche codée de l'émetteur manuel met fin à la programmation. Les tubes chauffants confirment la fin de la programmation avec un fonctionnement pendant deux secondes. (Les trois DEL s'allument brièvement).

Programmation

multiple: Il est possible de programmer les chauffages sur huit touches

au maximum d'un ou de plusieurs émetteurs manuels (Multicontrol).

Les chauffages correspondants sont raccordés au secteur. Comme décrit ci-dessus sous « Première programmation », vous doivent appuyer brievement sur la touche à programmermer, niveau min. des tubes chauffants (la DEL A clignote rapidement). Un nouvel appui donne une confirmation, le tube chauffant passse sur la pleine puissance (la DEL A clignote rapidement).

La touche suivante est ensuite activée par un bref appui, le tube chauffant passé de nouveau sur la puissance faible (la DEL A clignote moyenne) et avec un nouvel appui, le tube chauffant passé sur la pleine puissance; la DEL A clignote rapidement).

La touche suivante est ensuite activée par un bref appui, le tube chauffant passé de nouveau sur la puissance faible (la DEL A clignote moyenne) et avec un nouvel appui, le tube chauffant passé sur la pleine puissance; la DEL A clignote rapidement). Ce processus est repété jusqu'à ce que toutes les touches souhaiées de tous les émetteurs manuels souhaiés soient programmes.

La programmation multiple est terminée par un appui long d'une touche sur un émetteur manuel. Le tube chauffant se coupe puis s'active pendant 2 secondes (les trois DEL s'allument brievement).

Coupure

de sécurité: ÀpRES une coupure de tension, le radiateur thermique reste toujours hors service.

Reprogramming

Suppression

selective: Les récepteurs radio déjà programmes peuvent être suppri

més à l'aide de l'émetteur manuel correspondant puis être reprogrammés. Appuyer pour cela sur les touches 1 et 2 de l'émetteur manuel simultanément (plus de 3 secondes) jusqu'à ce que le témoin de contrôle rouge s'allume sur l'émetteur manuel. La suppression peut être ensuite déclenchée. RelâcherMAINANT les touches puis appuyer ensuite brievement sur la touche avec laquelle les récepteurs radio ont été pilotés jusqu'àMAINANT.

Le témoin de contrôle sur l'émetteur manuel vacille brièvement lorsque le signal de suppression est envoyé. Le tube chauffant commute sur la puissance faible puis se coupe (la DEL A clignote en permanence). Ces récepteurs peuvent désormais être reprogrammés comme décrit sous « Programmation »

Suppression complete:

Remarque:

tous les récepteurs, qui se trouvent à portée de l'émetteur manuel, sont supprimés.

Les récepteurs radio programmes peuvent également être de nouveau supprimés après la perte ou un défaut de l'émetteur manuel (Reset). La suppression n'est possible que dans les 180 secondes après le raccordement au secteur des récepteurs radio correspondants. (Le cas échéant, débrancher les récepteurs radio du secteur puis les rebrancher.). Pour la suppression, maintainir appuyées pendant longtemps simultanément les touches 1 et 2 de l'émetteur manuel (plus de 3 secondes). Le tímoin de contrôle rouge ne s'allume sur l'émetteur manuel que lorsque l'appareil est prét pour la suppression. Relâcher ensuite les touches puis appuyer brièvement sur les deux touches simultanément pendant 1 seconde env.

Le témoin de contrôle sur l'émetteur manuel vacille brièvement lorsque le signal de suppression est envoyé. Le tube chauffant commute sur la puissance faible puis se coupe (la DEL A clignote en permanence).

Ces récepteurs peuvent désormais être reprogrammés comme décrit sous «Programmation».

Commande via la télécommande radio

Mise en / hors

service: Le radiateur thermique raccordé se met en ou hors service en appuyant brièvement sur la touche du canal radio affectée sur l'émetteur manuel (LED A: Betriebsanzeige).

Chauffage sur de

courtes périodes: En double-cliquant sur la touche du canal radio programmée, le radiateur thermique se met en service pour 15 minutes puis se met ensuite automatiquement hors service.

Niveau de

chauffage: En appuyant longtemps sur la touche programmée sur l'émetteur manuel, la puissance calorifique est régulée à la hausse ou à la baisse sur trois niveaux (33, 66 et 100%). Die LED's signalisieren die gewählthe Heizstufe.

Fonction de

mémoire: Lors de la remise en service par un appui bref sur la touche, le dernier réglage de chauffage est appelé à nouveau.

Coupure auto

matique après une

certaine durée: Si une coupure après un certain temps a été programmée, le radiateur thermique se coupe toujours automatiquement une fois la durée écoulée. Le radiateur thermique (DEL B) signale après sa mise en marche la durée restante réglée, comme suit :

Durée du signal 2 s (Clignotement rapide DEL B)

• 30 minutes restantes

Durée du signal 4 s (Clignotement normal DEL B)

• 60 minutes restantes

Durée du signal 6 s (Clignotement lent DEL B)

• 90 minutes restantes

Sur le radiateur thermique D2, la DEL B signale eventuellesment chaque minute la durée restante par des intervalles de clignotement.

Chaque intervalle de clignotement signale 15 minutes de durée restante de chauffage.

Synchronisation: Si plusieurs chauffages sont pilotés via la même touche de l'émetteur manuel, différents états peuvent survenir en raison de dysfonctionnement de la liaison radio. Pour la synchronisation, il convient d'abord de mettre en service tous les chauffages à l'aide de la fonction « Niveau de chauffage ». Puis tous les récepteurs doivent être mis hors service par un bref appui sur la touche. En se servant ensuite de nouveau de la fonction « Niveau de chauffage », tous les récepteurs actifs peuvent être régles de nouveau en même temps.

Commande directe via les touches de l'appareil

Attention: Il existe un risque de brûlures sur les parties chaudes du boitier.

Une fois la programmation de la télécommande radio terminée, il est également possible de commander le radiateur directement via les touches situées sur l'arrière de l'appareil. Les fonctions suivantes sont possibles:

Mise en / hors

service: Activation ou désactivation du radiateur raccordé en appuyant brievement sur la touche de l'appareil (DEL A : affichage de fonctionnement).

Niveau de

chauffage: Réglage sur trois niveaux (33, 66 et 100% ) et dans les deux sens de la puissance du chauffage en appuyant longuement sur la touche de l'appareil. (Les DEL signalent la puissance de chauffage sélectionnée).

Fonction de

mémoire: Lors de la remise en service par un appui bref sur la touche, le dernier réglage de chauffage est appelé à nouveau.

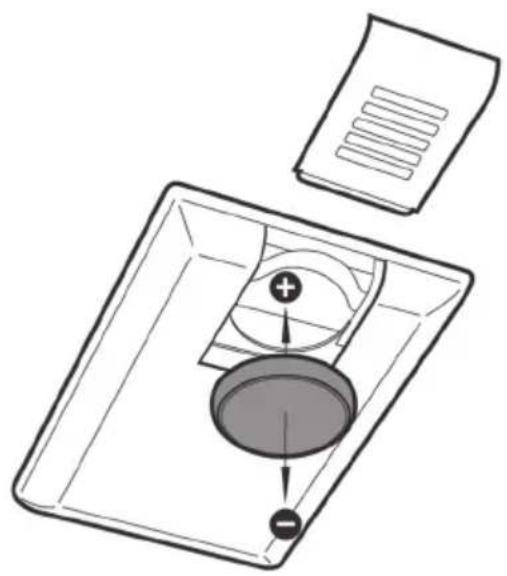

Changement de pile de i'émetteur manuel:

Attention: la pile ne doit pas entraer en contact avec la peau.

Ouvrir le couvercle du boitier. Faire sortir sur le cote de sa position et la retirer. Insérer la nouvelle pile (plus vers le haut) et assembler l'unité dans l'ordre inverse.

Consignes de nettoyage

• Séparer l'appareil du réseau. Laisser refroidir le boitier.
• Essuyer le boftier avec un chiffon doux et humide sans utiliser d'agent de nettoyage.

Ne jamais plonger l'appareil dans du liquide ni I'asperger.

Une coloration eventuelle de la grille de protection resultant de la chaleur est un procédé physique normal n'indiquant pas de défaut.

Conditions de garantie des apparciels S2/D2

Nous assurons une garantie pour cet apparéil dans les conditions suivantes:

1. Nous éliminons sans frais à votre charge selon les dispositions suivantes, tout dommage ou défaut de l'appareil resultant d'un vice de conception, s'il sont notifies directement après leur constatation et dans les 5 années suivant la livraison au client final. La durée de la garantie pour les tubes chauffants est de 12 mois pour 5000 heures de service max. au cours de cette période. La garantie n'est pas déclenchée en cas de divergences mineures en termes de structure théorique, négligeables pour la valeur et l'adéquation à l'utilisation de l'appareil, ou par des dommages résultats de conditions climatiques anormales ou de conditions d'utilisation non conformes. Aucune demande de garantie ne sera acceptée en cas de dommages ou de defaults de l'appareil resultant d'un montage incorrect ou d'un non-respect des consignes d'utilisation.
2. La garantie s'applique par la remise en état sans frais à votre charge des apparciels défectueux ou leur remplacement, à notre discrétion. Les apparciels en appel de la garantie concernée doivent être remis ou envoyés au fabricant ou à un service après-vente autorisé. En cas d'envoi, le risque de transport est supporté par l'expéditeur. Les coûts d'expédition, de transport, d'infrastructure et de main d'oeuvre de l'utilisateur ne sont pas compensés. La facture d'achat avec la date d'achat et/ou de livraison doit être représentée, accompagnée d'une description détaillée du début. Les apparciels replacés deviennent notre propriété.
3. La garantie devient caduque si des réparations ou des interventions ont été effectuees sans notre autorisation ou si nos apparciels ont ete Equipes de pieces de rechange, d'accessoires ou autres pieces qui ne sont pas d'origine et qui ont entrainé un defaut. Il en va de meme si la plaque signaletique ou le numero d'appareil a ete retire ou est illisible.
4. La garantie ne couvre pas les dommages ou defaults resultant d'un raccordement non conforme aux prescriptions, d'une manipulation incorrecte, de dommages mécaniques, en particulier des tubes chauffants, ainsi que du non-respect des instructions de montage et d'utilisation. Nous déclinons toute responsabilité pour les dommages consécutifs.
5. Le déclenchement de la garantie n'entraine ni un allongement du-delai de garantie ni une nouvelle garantie. Le délambda de garantie pour les pieces de rechanges installées se terminé avec le délambda de garantie de l'appareil complet. Si un dommage ou un défaut ne peut pas été éliminé ou si l'amélioration est refusée ou retardée de façon déraisonnable de notre part, l'utilisateur peut demander la livraison gratuite d'un appleil de rechange de même valeur. Dans le cas d'une livraison d'un appleil de rechange, nous nous réservons le droit de déduire pour la valeur de l'appleil de remplacement la valeur estimée du temps d'utilisation de l'ancien appleil.
6. La garantie n'est valide que si le client a enregistré son apparéil au moyen de la carte de garantie auprès du fabricant.

Ces conditions de garanties sont valables à partir du 01/01/2014 pour les apparèils achétés dans un pays de l'Union Européenne, même s'ils sont utilisés à l'étranger. Les conditions de garantie n'ont aucune conséquence sur le droit à la garantie légal.

Consignes supplémentaires

Sous réserve de modifications techniques.

Vous trouverez d'autres produits

et accessoires SOLAMAGIC sur :

www. SOLAMAGIC. com

Veuillez respecter le lexique suivant dans l'annexe :

Annexe 1: Caracteristiques techniques

①	Type d'appareil	⑤	Dimensions longueur x largeur x hauteur (mm)
①	Puisance (W)	⑥	Poids (kg)
②	Raccordement électrique	⑦	Durée de vie moyenne (h)
③	Type de protection	⑧	Distance (mm)
④	Classe de protection	⑨	Approbations

Annexe 2: Distances de sécurité

⑩	Type d'appareil D Distance sol / apparéil
①	Montage au mur, horizontal A1		Distance à la surface de rayonnement
②	Distances minimum en mm A2 Distance de la sortie
③	Puisance de l'appareil A3 Distance à la paroi latérale
④	Montage au plafond A4 Distance au plafond	courvercle
a Zone de déplacement A5			Distance de la couverture sous-jacente

Annexe 3: Diagrammes de rayonnementement

①

Puisance max.

②

Surface chauffante

Caracteristiques techniques, distances de sécurité, diagrammes de rayonnement
