MODE D'EMPLOI LAVA BASIC 3.0 Etherma
Instructions d'installation et d'utilisation
ALLGEMEIN
Les radiateurs infrarouges design LAVA® d'ETHERMA sont polyvalents dans leur utilisation comme radiateurs directs. Forme élégante, installation simple et opération facile, fiabilité élevée et puissance rayonnante maximum avec la convection minimale.
Ce manuel fournit des informations importantes pour la sécurité, l'installation, l'utilisation et la maintenance de l'équipement. Veuillez lire attentivement les informations contenues dans ce manuel.
Le fabricant ne sera pas responsable si les instructions suivantes ne sont pas suivies. Les appareils ne doivent pas être utilisés de manière inappropriée, c'est-à-dire contrairement à l'usage prévu.
L'emballage de votre radiateur infrarouge de haute qualité est fabriqué à partir de matériaux recyclables.
ATTENTION : Lors de l'utilisation de lave, des températures élevées se produisent sur la surface. Il y a un risque de brûlure s'il y a un contact direct à long terme. Veuillez noter que les enfants et les personnes vulnérables ne sont pas sans surveillance
Cet appareil de chauffage n'est pas destiné à être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles ou mentales limitées, ou par un manque d'expérience et de connaissances. Sauf s'ils sont supervisés par une personne responsable de votre sécurité ou si vous avez des instructions sur la façon d'utiliser l'appareil. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
AVERTISSEMENT : Couvrir la surface provoque une surchauffe! Même une couverture locale de l'avant, par exemple avec une serviette, peut entraîner une surchauffe et endommager l'élément chauffant. Le chauffage infrarouge ne doit pas être utilisé si l'avant est endommagé.
Surchauffe ou protection contre les surcharges
Chaque radiateur dispose d'une protection contre la surchauffe qui se déclenche en cas de surchauffe. L'appareil reprend automatiquement son fonctionnement après refroidissement jusqu'à moins de 45 °C.
ATTENTION: Les surfaces chaudes sur l'appareil peuvent provoquer des brûlures. Éteignez l'appareil avant l'entretien et laissez-le refroidir.
ATTENTION: La surface du radiateur infra-rouge LAVA® BASIC-DM peut se décolorer en raison d'influences environnementales telles que la lumière directe du soleil, les niveaux élevés de fumée, les cheminées, etc.
Ce guide doit être remis
à l'opérateur après l'installation de plus, l'opérateur doit être informé du fonctionnement du chauffage radiant.
soigneusement conservé et remis au nouveau propriétaire lors du changement de propriétaire.
Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et les personnes ayant des capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de connaissances lorsqu'ils supervisent ou en ce qui concerne l'ont appris l'utilisation sûre de l'équipement et comprendre les risques qui en découlent.
Les enfants ne sont pas autorisés à jouer avec l'appareil. Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
Le chauffage ne doit pas être utilisé si la surface est endommagée. Pour éviter la surchauffe de l'appareil, l'appareil de chauffage ne doit pas être couvert. Les enfants de moins de 3 ans doivent être tenus à l'écart, sauf s'ils sont constamment surveillés. Les enfants de 3 ans et moins de 8 ans devrait l'appareil sous et hors tension lorsqu'ils sont supervisés ou concernant l'utilisation sécuritaire de l'unité ont été formés et ont compris les risques résultant, à condition que le dispositif est placé dans sa position d'utilisation prévue ou est installé. Les enfants de 3 ans et moins de 8 ans ne sont pas insérés dans la douille du bouchon, et non à réguler le dispositif, ne pas nettoyer l'appareil et / ou effectuer la maintenance.
L'appareil ne doit être mis en service qu'une fois installé correctement Ce radiateur ne doit pas être utilisé près d'une baignoire, d'une douche ou d'une piscine. Lors de l'installation dans une salle de bain, l'appareil doit être installé de sorte que les interrupteurs et autres commandes ne puissent pas être touchés par une personne dans la baignoire ou sous la douche. L'appareil de chauffage ne doit pas être utilisé dans de petites pièces occupées par des personnes qui ne peuvent pas quitter la pièce à moins qu'une surveillance constante soit assurée.
Certaines parties du produit peuvent devenir très chaudes et causer des brûlures. Une attention particulière est nécessaire lorsque des enfants et des personnes vulnérables sont présents.
ATTENTION : Toute forme de contrainte mécanique sur la surface du verre, par des personnes inclinées ou par des marchandises, doit être évitée
PRÉSENTATION DU TYPE ET DE LA CONCEPTION
LAVA® BASIC
Le panneau infrarouge LAVA-BASIC d'Etherma n'est pas seulement un système de chauffage efficace et fiable, il est aussi particulièrement facile à utiliser. Cela est dû à sa compatibilité avec tous les systèmes de contrôle Etherma. Que vous souhaitiez utiliser un thermostat, une minuterie ou une intégration complète de la maison intelligente, le panneau LAVA-BASIC peut être facilement connecté et contrôlé avec eux. Un avantage particulier du panneau infrarouge LAVA-BASIC d'Etherma, lorsqu'il est utilisé avec un système de contrôle ETHERMA, est sa conformité à la directive sur l'écoconception. Cette directive européenne vise à promouvoir l'efficacité énergétique et la conception de produits respectueux de l'environnement. Cela signifie que,
que le panneau LAVA-BASIC répond à certaines exigences en matière d'efficacité énergétique, d'émissions et de recyclabilité afin de garantir une empreinte écologique minimale. En résumé, le panneau infrarouge Etherma LAVA-BASIC offre un niveau élevé de confort, d'efficacité énergétique et de respect de l'environnement. Sa flexibilité en termes d'options de contrôle et sa conformité à la directive sur l'écoconception en font un excellent choix pour toute personne à la recherche d'une solution de chauffage durable.
CONTENU DE LA LIVRAISON | CONDITIONNEMENT
Le chauffage infrarouge design LAVA® ne doit être équipé que des pièces de fixation comprises dans la livraison.
Les vis et chevilles (non comprises dans la livraison) doivent correspondre au matériau de construction du plafond ou le mur (maçonnerie, béton, plaques de plâtre, etc.). Le plafond ou le mur doit avoir une surface plane.

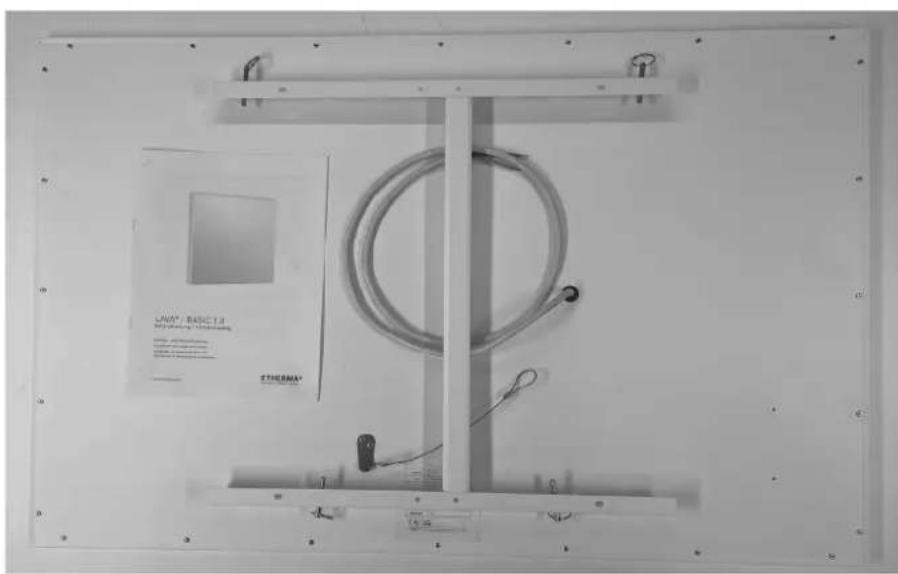

PORTÉE STANDARD DE LIVRAISON AU PLAFOND ET AU MUR:
LAVA® BASIC 3.0
- 1 x Rail de montage
- 4 x Paysan
- 1 x Instructions d'installation
Les radiateurs infrarouges design LAVA® d'ETHERMA sont conformes aux normes de sécurité en vigueur.
L'installation et la mise en service, ainsi que les travaux de réparation et d'entretien, ne doivent être effectués que par un spécialiste agréé ou une personne qualifiée, conformément à toutes les règles de sécurité. Cela doit d'abord vérifier si le système électrique de la maison est conforme aux normes applicables. La responsabilité du fabricant est limitée à la livraison de l'appareil.
Les consignes de sécurité spécifiques au pays doivent être respectées.
Les mesures de protection locales doivent être respectées.
Les appareils conviennent au montage mural et au plafond.
Lors de l'installation de l'appareil dans les baignoires, respecter les zones de protection selon DIN VDE 0100 partie 701.
Les distances minimales spécifiées doivent être respectées.
RECOMMANDATIONS
Pour le montage au plafond, l'unité doit être placée au moins 1,8 m au-dessus du sol.
RECOMMANDATIONS
Dans les salles de bains, l'appareil doit être installé de sorte que les interrupteurs et autres commandes ne puissent pas être touchés par une personne dans la baignoire ou sous la douche.
RECOMMANDATIONS
En raison de la faible température de surface à l'arrière (jusqu'à 50°C), le chauffage infrarouge peut également être monté sur des plafonds en bois.
RECOMMANDATIONS
l'appareil ne convient pas pour une installation dans des vestiaires ou sous des bancs d'église.
Les radiateurs infrarouges design LAVA® doivent être montés de manière à ce que les objets inflammables ne puissent pas être allumés. Les dégagements minimaux, en particulier pour les objets inflammables tels que les rideaux, les meubles rembourrés, etc., ne doivent pas être inférieurs. Veuillez-vous assurer que le radiateur infrarouge peut rayonner librement dans la pièce.
ATTENTION : Toute charge sur la surface, que ce soit en s'appuyant sur des personnes ou des objets ou par d'autres forces, doit être évitée!

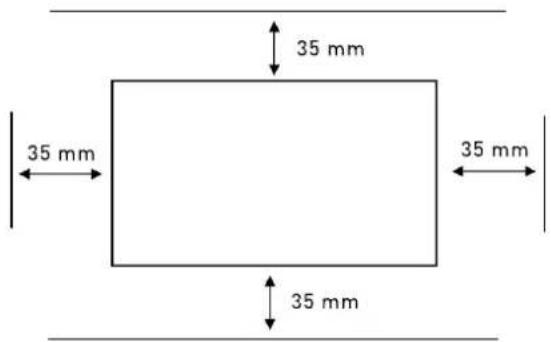

Graphique: Distances minimales

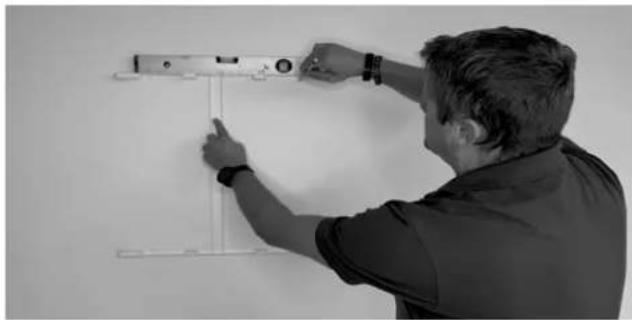

- Maintenir le rail de montage à la position souhaitée, là où le LAVA® sera suspendu plus tard, et dessiner les trous.
- Après savoir percélestrouset inséré les chevilles, fixez le plafond. vissez le rail de montage au plafond.

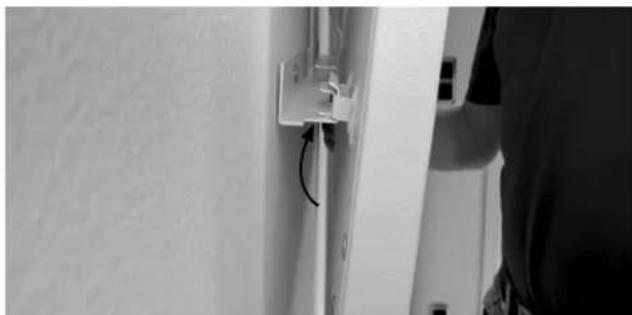

- Suspendre le LAVA® d'uncôtédans les support prévu à cet effet. et s'assurer que LAVA® est bien enclenché.

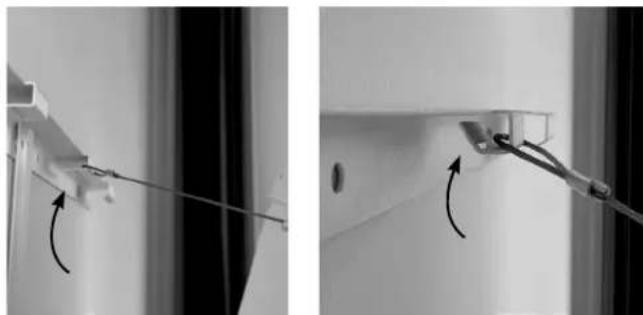

- Accrochez la corde de sécurité dans la languette et repliez la languette pour que la corde ne puisse plus sortir.
- Si le LAVA® est bien suspendu, vous pouvez le brancher sur le circuit électrique.

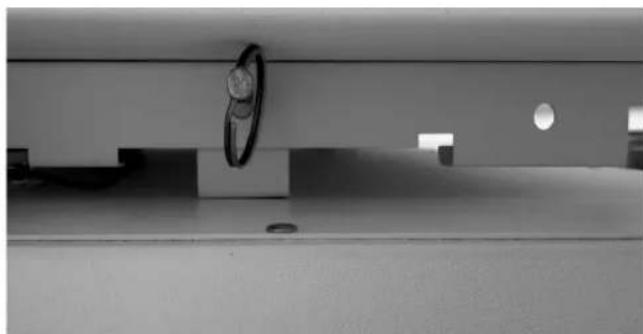

- Pousser le LAVA® vers le rail de montage et insérer les goupilles de sécurité pour fixer l'appareil dans le rail de montage.
- De même, vous pouvez maintenant insérer les goupilles de sécurité dans les deux trous extérieurs du côté opposé.
ALLUSION
Le LAVA® peut également être monté au mur. Assurez-vous de monter le rail de montage de manière à ce que le LAVA® soit clipsé dans le bas et que les crêtes de sécurité soient dans la partie supérieure!
Lors d'une installation verticale, tournez le rail de montage de 90°C afin que les goupilles de sécurité puissent être clipsées à gauche et à droite.
CONNEXION ÉLECTRIQUE
L'appareil de chauffage est conçu pour une connexion permanente à une boîte de jonction murale ou au plafond.
L'appareil est raccordé à l'alimentation secteur via une boîte de jonction côté installation avec le câble de connexion connecté.
ALLUSION
Le câble de raccordement peut être rallongé avec un câble de type SIHF-J3G1,5 mm². Une connexion directe à l'appareil n'est pas possible. La longueur du câble de raccordement doit être comprise entre 1,0 et 1,9 m.
Côté installation, un dispositif de coupure omnipolaire avec une largeur d'ouverture de contact de min. 3 mm dans l'installation électrique installée en permanence conformément aux règlements d'installation.
CHAUFFAGE
L'appareil de chauffage fonctionne avec une connexion directe par l'intermédiaire d'un commutateur, un thermostat externe (eTOUCH eco) ou par l'intermédiaire d'un récepteur radio (ET-111A) en communication avec un thermostat sans fil (ET-14A). Ceux-ci peuvent être commandés en tant qu'accessoires. Veuillez respecter les instructions d'utilisation du produit respectif.

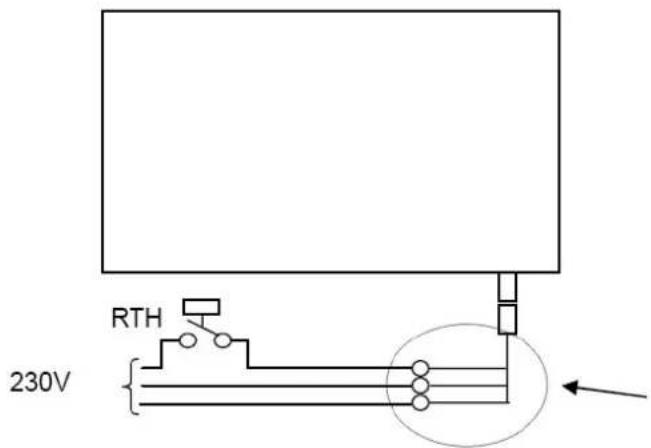

Graphique: connexion du schéma de câblage
ATTENTION: Si le câble de raccordement secteur de l'appareil est endommagé, il doit être immédiatement remplacé par un spécialiste.
MANUEL D'UTILISATION POUR LE PROPRIÉTAIRE
CHAUFFAGE
Selon la norme d'isolation thermique, vous avez besoin d'une capacité de chauffage comprise entre 20 et 200 W/m² habitables. Le radiateur infrarouge design LAVA® présente une très forte proportion de rayonnement et une faible partie convective de la puissance de chauffage. Pour des raisons de sécurité, la température de surface est max. environ 120°C, donc la performance globale des appareils est limitée. Pour cette raison, ces appareils ne sont utilisés que dans des maisons très bien isolées comme seul chauffage.
Le chauffage infrarouge design LAVA® d' ETHERMA chauffe principalement les solides et seule une petite proportion d'entre eux chauffe directement l'air ambiant, ce qui les rend idéaux pour un contrôle de température supplémentaire. Afin d'obtenir la même sensation de confort comme dans une convection, la température de l' air ambiant peut être abaissée par 2-3 °C. En fonction du comportement au chauffage et de la norme d' isolation thermique , chaque degré de réduction permet d' économiser jusqu'à 6 % de coûts de chauffage.
En plus, lorsque la pièce est utilisée, le chauffage infrarouge design LAVA® est allumé et le rayonnement absorbe le réchauffement des personnes. En fonction de la taille de l'appareil, le chauffage infrarouge design LAVA® a besoin d'un certain temps avant que la température de fonctionnement ne soit atteinte. C'est seulement à ce moment-là que l'effet de rayonnement a vraiment pris tout son sens.
ENTRETIEN ET SOIN
Le radiateur infrarouge design LAVA® est conçu pour émettre de la chaleur à travers la surface sous forme de rayonnement. Aucune pièce de l'appareil ne nécessite une maintenance particulière. Pour maintenir votre chauffage infrarouge, nous recommandons un chiffon humide. S'il vous plaît n'utilisez pas d'agents de récurage, car ils peuvent rayer la surface.
ATTENTION: Pour le nettoyage, le radiateur infrarouge design LAVA® doit être froid!
INFORMATIONS SUR LA CONSOMMATION D'ÉNERGIE
En conjonction avec un thermostat conforme à l'éco-conception, le produit est conforme à la réglementation de l'UE sur la directive relative à la conception écologique de produits (ErP).
Troubles
L'appareil ne chauffe pas:
Le fusible a-t-il sauté ou cassé?
L'interrupteur externe de la ligne d'alimentation est-il éteint?
- Réglez la température du régulateur de température ambiante inférieure à la température réelle de la pièce?
La chaleur radiante est trop faible:
La distance entre le radiateur et la personne est trop grande?
Taille sélectionnée trop petite?
Des objets placés entre un radiateur et une personne?Tension nominale: 230 V
Couleur: Blanc, RAL9016
Puissance: 200 - 1350 Watt
Nano-anthrazite, RAL7016
Temp. de surface: Montage au plafond max. 120 °C
Profondeur de l'appareil / installation: 18/48 mm
Surface: Surface texturée, Acier
Protection: IP X4
Câble de connexion: 1 m, 3 x 1,0 mm²
Garantie: 10 Années
LAVA® BASIC 3.0 Chauffage infrarouge, sans régulation, avec câble de raccordement, blanc (W)
| Type | Art. Nr. | réglementation | Puissance (W) | Longueur (mm) | Hauteur [(mm) | Poids (kg) |
| LAVA3-BASIC-200-W | 46276 | sans | 200 | 600 | 400 | 4,5 |
| LAVA3-BASIC-325-W | 46278 | sans | 325 | 620 | 620 | 7 |
| LAVA3-BASIC-400-W | 46279 | sans | 400 | 1200 | 400 | 9 |
| LAVA3-BASIC-450-W | 46281 | sans | 450 | 900 | 620 | 10 |
| LAVA3-BASIC-680-W | 46284 | sans | 680 | 1245 | 620 | 14 |
| LAVA3-BASIC-700-W | 46282 | sans | 700 | 900 | 900 | 17 |
| LAVA3-BASIC-900-W | 46286 | sans | 900 | 1600 | 620 | 18 |
| LAVA3-BASIC-1350-W | 46287 | sans | 1350 | 1245 | 1245 | 29 |
| LAVA3-BASIC-325EP-W | 46277 | sans | 325 | 595 | 595 | 6 |
| LAVA3-BASIC-680EP-W | 46283 | sans | 680 | 1195 | 595 | 13 |
LAVA® BASIC 3.0 Chauffage infrarouge, sans régulation, avec câble de raccordement, nano anthracite (NA)
| Type | Art. Nr. | réglementation | Puissance (W) | Longueur (mm) | Hauteur [(mm) | Poids (kg) |
| LAVA3-BASIC-325-NA | 46288 | sans | 325 | 620 | 620 | 7 |
| LAVA3-BASIC-450-NA | 46289 | sans | 450 | 900 | 620 | 10 |
| LAVA3-BASIC-680-NA | 46290 | sans | 680 | 1245 | 620 | 14 |
| LAVA3-BASIC-900-NA | 46291 | sans | 900 | 1600 | 620 | 18 |
| LAVA3-BASIC-325EP-NA | 46384 | sans | 325 | 595 | 595 | 7 |
| LAVA3-BASIC-680EP-NA | 46385 | sans | 680 | 1195 | 595 | 14 |
Plaques d'appareil: La plaque d'identification de l'appareil présente les caractéristiques techniques spécifiques au type. En fonction de l'agencement, le blindage de l'appareil peut être trouvé verticalement ou horizontalement, en haut ou à gauche de l'appareil.
| Type | LAVA3-BASIC-200-W |
| Item No | 46276 |
| S/N | 4627624240001011 |
| Power (W) | 200 |
| Voltage (V) | 230 |
| Frequency (Hz) | 50 |
| IP rating | IP X4 |
| Weight (kg) | 4.5 |
Exemple de graphique: Plaque signalétique LAVA® BASIC 3.0
CONDITIONS GÉNÉRALES DE GARANTIE
Cher client,
s'il vous plaît noter nos termes et conditions. Dans le cas des cas de garantie, les réclamations légales spécifiques au pays s'appliquent, que vous devez faire valoir directement auprès de votre revendeur.
ATTENTION: les anciens appareils électriques et électroniques contiennent souvent des matériaux précieux. Mais ils peuvent aussi contenir des substances nocives nécessaires à leur bon fonctionnement et à leur sécurité. Dans les déchets résiduels ou si maltraités, ceux-ci peuvent nuire à l'environnement. S'il vous plaît, aidez à protéger notre environnement! Vous ne devez en aucun cas jeter votre ancien appareil dans les déchets résiduels. Débarrassez-vous de votre ancien appareil conformément aux réglementations locales. Éliminer les matériaux d'emballage, les pièces de rechange ou les pièces d'équipement plus tard.
RÉSERVATION: nous réservons le droit d'apporter des modifications techniques. Les changements, erreurs et fautes d'impression ne constituent pas une demande de dommages et intérêts.
