TT10 - Platine_disque Classic Phono - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Platine disque
Marque	Classic Phono
Modèle	TT10
Vitesses de lecture	33, 45, 78 tr/min
Alimentation	Adaptateur secteur 5 V ⎓ 1 A (entrée 100-240 V~50/60 Hz)
Connectivité	Prise casque 3,5 mm, entrée Aux (LINE IN), sortie RCA (L/R)
Haut-parleur intégré	Oui
Fonctions principales	Arrêt automatique en fin de disque, sélecteur de vitesse, réglage de volume, lecture sur écouteurs
Changement de tête de lecture	Possible (remplacement par démontage et installation)
Accessoires fournis	Adaptateur secteur, plateforme, arbre, adaptateur pour trou central, manuel d'utilisation
Température de fonctionnement	0°C à 40°C
Température de stockage	-20°C à 70°C
Entretien et nettoyage	Chiffon doux et sec ; détergent doux pour taches ; nettoyage fréquent de la pointe de lecture avec une brosse douce
Précautions de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir l'appareil, utiliser uniquement les accessoires recommandés, tenir les piles hors de portée des enfants
Consignes de réparation	Confier à un personnel qualifié ; ne pas ouvrir ni modifier soi-même
Garantie	Conforme à la législation européenne, contacter le revendeur
Fabricant	Commaxx B.V. (Pays-Bas) ; DongGuan Obelieve Electronic Co.,Ltd (Chine)

FOIRE AUX QUESTIONS - TT10 Classic Phono

Comment régler la vitesse de lecture sur le TT10 ?

Utilisez le sélecteur de vitesse (7) situé sur la platine pour choisir entre 33, 45 ou 78 tr/min selon votre disque.

Que faire si le disque s'arrête avant la fin du dernier titre ?

Placez le sélecteur AUTO / ARRET (8) sur la position ARRÊT. Cela désactive l'arrêt automatique et permet au disque de jouer jusqu'à la fin.

Comment connecter des haut-parleurs externes ?

Utilisez un câble phono double (RCA) pour relier les sorties RCA (17) de la platine à l'entrée audio de votre amplificateur. Branchez les fiches rouges dans les prises rouges et les blanches dans les blanches.

Puis-je utiliser un casque avec la platine ?

Oui, branchez un casque (non fourni) dans la prise casque (14) près du bouton de volume. Les haut-parleurs internes sont alors désactivés. Attention : une pression acoustique excessive peut endommager l'audition.

Comment remplacer la tête de lecture (stylet) ?

Pour démonter, placez un tournevis sur la pointe et poussez vers le bas (sens A), puis tirez la tête vers l'avant. Pour installer, insérez la nouvelle tête en poussant vers le haut (sens B) jusqu'à ce qu'elle s'enclenche (sens C). Remplacez-la environ toutes les 250 heures de lecture.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché dans la prise CC (18) et dans une prise murale. Assurez-vous que le bouton de volume est tourné dans le sens des aiguilles d'une montre pour allumer l'appareil.

Comment nettoyer la platine et le stylet ?

Utilisez un chiffon doux et sec pour le boîtier. Pour le stylet, une brosse douce en effectuant des mouvements avant-arrière. Évitez les solvants et les liquides de nettoyage en excès.

Puis-je utiliser la platine avec un appareil auxiliaire (smartphone) ?

Oui, connectez votre appareil à l'entrée LINE IN (16) à l'aide d'un câble jack 3,5 mm (non fourni). La platine amplifie le son de l'appareil auxiliaire.

Que faire en cas de problème de lecture ou de grésillement ?

Nettoyez d'abord le disque avec un chiffon antistatique. Vérifiez l'état du stylet et remplacez-le si nécessaire. Assurez-vous que la platine est sur une surface stable et loin de sources de vibrations.

Comment éteindre la platine ?

Soulevez le bras de lecture du disque, tournez le bouton de volume à fond dans le sens inverse des aiguilles d'une montre. Fixez le bras avec le clip et remettez le couvercle du stylet.

MODE D'EMPLOI TT10 Classic Phono

L'utilisation de commandes ou de réglages ou l'exécution de procédures autres que celles spécifiées dans ce manuel peut entraîner une exposition à des rayonnements dangereux.

GARDEZ ces instructions à l'esprit :

1. Ne couvrez pas et n'obturez pas les ouvertures de ventilation. Lorsque vous placez l'appareil sur une étagère, laissez 5 cm (2") d'espace libre tout autour de l'appareil.
2. Installez-le conformément au mode d'emploi fourni.
3. Gardez l'appareil à l'écart des sources de chaleur telles que des radiateurs, appareils de chauffage, fours, bougies et autres produits générant de la chaleur ou une flamme nue. L'appareil ne peut être utilisé que dans des climats modérés. Les environnements extrêmement froids ou chauds doivent être évités. Température de fonctionnement entre et C.
4. Évitez d'utiliser l'appareil à proximité de champs magnétiques puissants.
5. Des décharges électrostatiques peuvent perturber le fonctionnement de cet appareil. Dans ce cas, il suffit de réinitialiser et de redémarrer l'appareil en suivant le mode d'emploi. Pendant le transfert de fichiers, manipulez l'appareil avec précaution et faites-le fonctionner dans un environnement sans électricité statique.
6. Mise en garde! N'introduisez jamais un objet dans l'appareil par les ouvertures et les fentes de ventilation. Étant donné que des tensions élevées sont représentées à l'intérieur du produit, l'insertion d'un objet peut entraîner une électromoculation ou court-circuiter les composants internes. Pour les mêmes raisons, ne versez pas de l'eau ou un liquide sur le produit.
7. Ne l'utilisez pas dans des endroits humides tels qu'une salle de bain, une cuisine pleine de vapeur ou à proximité d'une piscine.
8. L'appareil ne doit pas être exposé à des écoulements ou des éclaboussures et aucun objet contenant un liquide, tel qu'un vase, ne doit être posé sur ou près de l'appareil.
9. N'utilisez pas cet appareil lorsque de la condensation est possible. Lorsque vous utilisez l'appareil dans une pièce chaude et humide, des gouttelettes d'eau ou de la condensation peuvent se former à l'intérieur de l'appareil. Dans ce cas, l'appareil peut ne pas fonctionner correctement. Pour éviter tout risque, laissez l'appareil hors tension pendant 1 ou 2 heures avant de le mettre en marche : l'appareil doit être totalement sec avant de le mettre en marche.
10. Bien que ce dispositif soit fabriqué avec le plus grand soin et contrôle à plusieurs reprises avant de quitter l'usine, des problèmes peuvent néanmoins survenir, comme avec tous les appareils électriques. Si l'appareil émet de la fumée ou en cas d'accumulation excessive de la chaleur ou d'un phénomène inattendu, débranchez immédiatement la fiche d'alimentation du secteur.
11. Cet appareil doit fonctionner avec la source d'alimentation indiquée sur la plaque signalétique. Si vous n'êtes pas sûr du type d'alimentation utilisé chez vous, contactez votre revendeur ou le fournisseur local d'électricité.
12. Tenez l'appareil à l'abri des animaux. Certains animaux peuvent mordre les cordons d'alimentation.
13. Pour nettoyer l'appareil, servez-vous d'un chiffon doux et sec. N'utilisez pas de solvant ni d'autre liquide à base de pétrole. Pour enlever les taches importantes, vous pouvez vous servir d'un chiffon humide imbibé d'une solution de détergent diluée.
14. Le fournisseur n'est pas responsable des dommages ou pertes de données causés par un dysfonctionnement, une utilisation abusive, une modification de l'appareil ou un remplacement de la batterie.
15. N'interrompez pas la connexion lorsque l'appareil formate ou transfère des fichiers. Dans le cas contraire, les données pourraient être endommagées ou perdues.
16. Si l'appareil a une fonction de lecture USB, il faut brancher la clé USB directement sur l'appareil. N'utilise pas un cable d'extension USB, car cela peut causer des interférences entrainant des pertes de données.
17. La plaque signalétique se situe en dessous ou à l'arrière de l'appareil.
18. Cet appareil ne doit pas être utilisé par des personnes (enfants compris) souffrant de handicaps physiques, sensoriels ou ment appareil par la personne qui est responsable de leur sécurité.
19. Ce produit est réservé à un usage non professionnel, et non pas à un usage commercial ni industriel.
20. Vérifiez que l'appareil est en position stable. La garantie ne couvre pas les dégâts occasionnés par l'utilisation de cet appareil en position instable, par les vibrations, les chocs ou par la non-observation de tout autre avertissement ou précaution contenus dans ce mode d'emploi.
21. N'ouvrez jamais CET appareil.
22. Ne placez jamais cet appareil sur un autre appareil électrique.
23. Ne laissez pas les sacs en plastique à la portée des enfants.
24. Utilisez uniquement les accessoires recommandés par le fabricant.
25. Confiez l'entretien et les réparations à un personnel qualifié. Une réparation est nécessaire lorsque l'appareil a été endommagé de quelque façon que ce soit, par exemple lorsque le cordon d'alimentation ou la prise sont endommagés, lorsqu'un liquide a été renversé ou des objets ont été introduits dans l'appareil, lorsque l'appareil a été exposé à la pluie ou à l'humidité, lorsqu'il ne fonctionne pas correctement ou lorsque l'appareil est tombé.
26. Une exposition prolongée à la musique avec un volume élevé peut entraîner une perte auditive temporaire ou permanente.
27. Si l'appareil est livré avec un câble d'alimentation ou un adaptateur secteur :
28. En cas de problème, débranche le cordon d'alimentation CA et confiez l'entretien à un personnel qualifié.
29. Ne marchez pas sur l'adaptateur secteur ou ne le coincez pas. Faites très attention, en particulier à proximité des fiches et du point de sortie du câble. Ne placez pas d'objets lourds sur l'adaptateur secteur, car ils pourraient l'endommager. Gardez l'appareil hors de portée des enfants! Ils pourraient se blesser gravement s'ils jouent avec le câble d'alimentation.
30. Débranchez cet appareil pendant les orages ou lorsqu'il n'est pas utilisé pendant une longue durée. La prise secteur doit être installée près de l'appareil et doit être facilement accessible.
31. Ne surchargez pas les prises de courant ou les rallonges. Une surcharge peut entraîner un incendie ou une électrocution.
32. Les appareils de classe 1 doivent être branchés à une prise de courant disposant d'une connexion protectrice à la terre. Les appareils de classe 2 ne nécessitant pas de connexion à la terre.
33. utilisez pas un cordon ou une fiche d'alimentation endommagé ni une prise desserrée. Vous courez un risque d'incendie ou de décharge électrique.
34. Si le produit contient ou est livré avec une télécommande contenant des piles boutons : Avertissement :

« N'ingérez pas la pile, car vous risquez une brûlure chimique » ou une formule équivalente. [La télécommande fournie avec] Ce produit contient une pile bouton. Si la pile est avalée, elle peut causer de graves brûlures internes en seulement 2 heures et peut entraîner la mort. Tenez les piles neuves et usagées hors de portée des enfants. - Si le compartiment à piles ne se ferme pas correctement, cessez d'utiliser l'appareil et tenez-le hors de portée des enfants. - Si vous pensez que les piles ont été avalées ou placées à l'intérieur d'une partie du corps, consultez un médecin immédiatement.

1. Mise en garde relative à l'utilisation des piles :
2. Risque d'explosion si la pile est mal remplacée. Remplacez les piles par des piles d'un type identique ou équivalent.
3. Pendant l'utilisation, le stockage ou le transport, la pile ne doit pas être soumise à des températures extrêmement élevées ou basses, à une faible pression d'air à haute altitude. Le remplacement d'une pile par une autre de type incorrect peut entraîner une Explosion ou une fuite de liquide ou de gaz inflammable. L'introduction d'une pile dans le feu ou dans un four chaud, l'écrasement ou le découverte mécanique peut entraîner une Explosion.

L'exposition d'une pile dans un environnement à température extrêmement élevée peut entraîner une explosion ou une fuite de liquide ou de gaz inflammable. L'exposition d'une pile à une pression d'air extrêmement basse peut entraîner une Explosion ou une fuite de liquide ou de gaz inflammable. Veuillez considérer les questions environnementales lors de la mise au rebut des piles.

Installation

• Déballez toutes les pièces et enlevez le matériel de protection.
• Ne connectez pas l'unité au secteur avant d'avoir vérifié la tension du secteur et avant que toutes les autres connexions n'aient été effectuées.

Accessoires fournis :

Mode d'emploi

Adaptateur secteur

1. Plateforme de la platine
2. Arbre du tourne-disque
3. Adaptateur pour trou central
4. Bras de lecture
5. Levier de levage
6. Bras de lecture
7. Sélecteur de vitesse de la platine
8. Interrupteur de commande d'arrêt automatique (Si le tourne-disque s'arrête avant la fin du dernier titre, basculez l'arrêt automatique sur ARRÉT)
9. Témoin de fonctionnement LED
10. Interrupteur d'alimentation/Commande du volume
11. Prise casque
12. Pointe de lecture

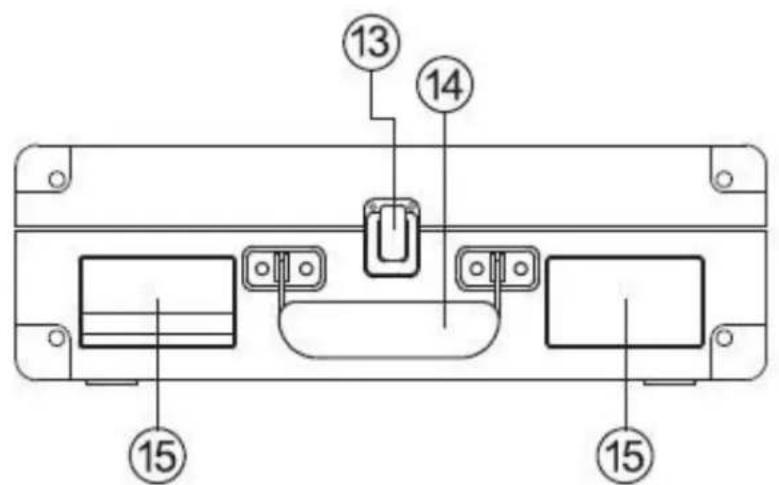

13. Mentonnet
14. Poignée de transport
15. Haut-parleur

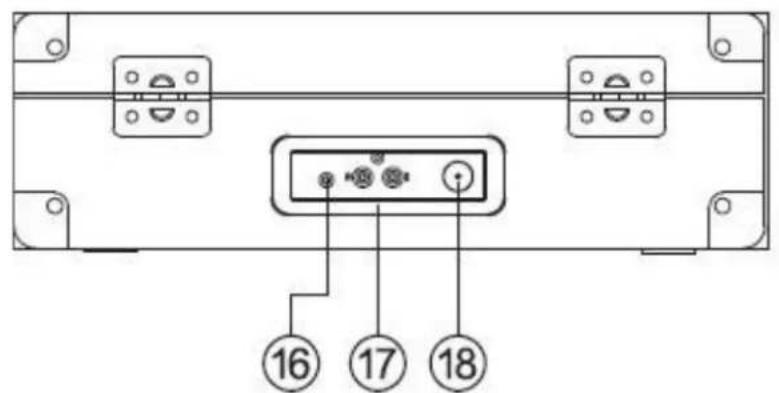

16. Prise d'entrée Aux 17. Sortie de canal R/L
17. Prise d'entrée CC

Utilisation de la platine

1. Placez la caisse de la platine sur une surface plane.
2. Insérez le cordon de l'adaptateur dans la prise CC à l'arrière du boîtier et branchez l'adaptateur à la prise d'alimentation secteur.
3. Lors de la première utilisation, assurez-vous que l'attache du câble est retirée du bras du lecteur.
4. Retirez le couvercle du stylet et conservez-le dans un endroit sûr pour une utilisation ultérieure

1. Déplacez le sélecteur de vitesse sur la vitesse (33,45 ou 78 tr/min) correspondant au disque à dire
2. Tournez le bouton de volume pour allumer la platine et le voyant de mode s'allume en rouge
3. Placez un disque sur l'axe de la platine et déclipssez le bras de lecture
4. Utilisez le levier de signalisation pour soulever le bras de lecture et déplacez le bras de manière à ce que le stylet soit positionné juste à l'intérieur du bord du disque ou aligné avec le début de la piste à lire.
5. Baissez lentement le bras et après un court intervalle, le disque commence à jouer.
6. Ajustez le volume au niveau souhaité en tournant le bouton de réglage du volume
7. Si le sélecteur AUTO / ARRET (8) est sur MARCHE, le tourne-disque s'arrête à la fin du dernier titre.

AVERTISSEMENT : si le tourne-disque s'arrête avant la fin du dernier titre (tous les tourne-disques ne sont pas identiques), placez le sélecteur AUTO / ARRET (8) sur ARRET

1. Utilisez à nouveau le levier pour soulever le bras de lecture (la platine recommence à tourner), remettez-le sur le clip et abaissez-le dans le socle. La platine va s'arrêter.
2. Après utilisation, fixez le bras de lecture à l'aide du clip et remettez toujours le couvercle du stylet en place avant de déplacer la platine.
3. Pour éteindre la platine à tout moment, soulevez le bras de lecture du disque et tournez le bouton de volume à fond dans le sens inverse des aiguilles d'une montre.

Remarque

Certains disques ont un trou central plus grand et il peut être nécessaire de monter l'adaptateur du trou central sur le manche de la platine avant de placer le disque sur cette dernière. Remettez toujours le couvercle du stylet en place et fixez le bras de la platine à l'aide du clip avant de déplacer la platine.

Utilisation avec un appareil auxiliaire

1. Des équipements audio analogiques auxiliaires peuvent être amplifiés via la platine
2. Connectez l’équipement auxiliaire à l’aide d’un câble jack de 3,5 mm (câble non fourni) dans la prise LINE IN.
3. Appuyez sur le bouton de lecture de l'équipement auxiliaire et utilisez les commandes de piste comme d'habitude sur l'appareil auxiliaire.
4. Le volume peut être réglé à l'aide du bouton de volume sur la platine ou des commandes de l'appareil auxiliaire connecté.
5. Pour éteindre l'appareil à tout moment, tournez le bouton de volume à fond dans le sens antihoraire.

Utilisation d'un casque (non fourni)

Une prise casque stéreo est prévue pour une utilisation de la platine sans déranger les autres. Branchez les écouteurs à l'endroit marqué casque près du bouton de volume et réglez le volume d'écoute au niveau choisi. Une pression acoustique excessive des écouteurs peut endommager votre audition. Les haut-parleurs de la platine ne fonctionnent pas lorsque des écouteurs sont connectés.

Connexion de la platine au haut-parleur externe

Si vous souhaitez connecter la platine à des haut-parleurs externes (via un amplificateur approprié), utilisez un câble phono double vers phono double (non fourni) pour connecter les prises de sortie RCA à l'entrée audio de l'amplificateur. Veillez à ce que les fiches rouges soient insérées dans les prises rouges et les fiches blanches dans les prises blanches.

Comment changer la tête de lecture

Pour changer la tête de lecture, consultez les instructions ci-dessous.

Démontage de la tête de lecture hors de la cartouche

1. Placez un tournevis sur la pointe de la tête de lecture et poussez vers le bas comme indiqué dans le sens « A »
2. Enlevez la tête de lecture en la tirant vers l'avant et en poussant vers le bas.

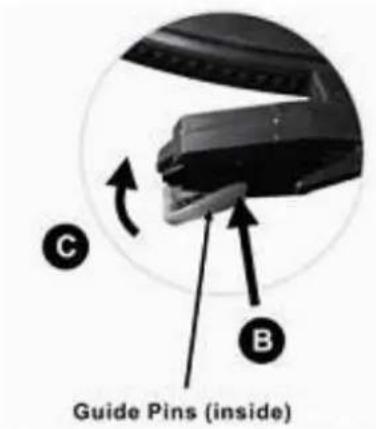

Installation de la tête de lecture

1. Tenez la pointe de la tête de lecture et insérez la tête de lecture en appuyant comme indiqué dans le sens « B »
2. Poussez la tête de lecture vers le haut comme indiqué dans le sens « C » jusqu'à ce que la tête de lecture se bloque dans la position de la pointe.

EN	FR
Guide Pins (inside)	Tiges de guidage (internes)

Remarque

Nous vous conseillons de nettoyer vos disques avec un tissu anti-statique afin de les apprécier au. Remarque : pour la même raison, votre tête de lecture doit être changée périodiquement (environ toutes les 250 heures de lecture).

Conseils pour une meilleure performance de tourne-disque

1. En ouvrant ou en fermant le couvercle du tourne-disque, manipulez-le délicatement, en le tenant soit au centre soit de chaque côté.
2. Ne touchez pas la pointe de la tête de lecture avec vos doigts, évitez de cogner la tête de lecture contre le plateau du tourne-disque ou le bord du disque.
3. Nettoyez fréquemment la pointe de la tête de lecture en utilisant une brosse douce en faisant uniquement des mouvements « avant-arrête »
4. Si vous devez utiliser un liquide de nettoyage de tête de lecture, utilisez-en avec grande parcimonie.
5. Nettoyez précautionneusement le boîtier du tourne-disque à l'aide d'un chiffon doux. Utilisez seulement un peu de détergent doux pour nettoyer le tourne-disque.
6. N'appliquez jamais de produits chimiques ni de solvants forts sur aucune pièce du système de tournedisque.

Adaptateur secteur :

Sortie CC 5 V 1 A

Entrée CA 100-240 V~50/60 Hz; 0,3 A max.

Prise casque :

3,5mm

Température de fonctionnement :

0°C - 40°C

Température de stockage :

-20°C-70°C

Du fait de l'amélioration continue, les caractéristiques et la conception sont modifiables sans préavis.

Adaptateur d'alimentation (uniquement pour l'Europe)

Utilisez uniquement l'alimentation électrique indiquée dans le mode d'emploi.

Informations	Valeur et précision
Nom ou marque du fabricant, enregistrement commercial et adresse	DongGuan Obelieve Electronic Co.,Ltd Huazhaoxin Industrial park B-4/F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, China
Référence du modèle	0BL-0501000E
Tension d'entrée	100-240 V
Fréquence du CA d'entrée	50/60 Hz
Tension de sortie	5 V
Courant de sortie	1 A
Puisance de sortie	5 W
Rendement moyen en mode actif	73,62
Consommation électrique sans charge	≤0,10

Garantie

Commaxx B. V. propose un service et une garantie conformément à la législation européenne, ce qui signifie qu'en cas de besoin de réparation (aussi bien pendant et après la période de garantie), vous pouvez contacter votre revendeur le plus proche.

Remarque importante : Il n'est pas possible de renvoyer l'appareil pour réparation directement à Commaxx B. V. Remarque importante : si l'appareil est ouvert ou modifié de quelque manière que ce soit par un réparateur non agréé, la garantie sera caduque.

Cet appareil ne convient pas à une utilisation professionnelle. En cas d'utilisation professionnelle, les obligations de garantie du fabricant seront annulées.

Clause de non-responsabilité

Des mises à jour du logiciel ou des composants informatiques sont régulièrement effectuées. Il se peut donc que certaines instructions, caractéristiques et images présentées dans ce document diffèrent légèrement de votre configuration spécifique. Tous les articles décrits dans ce guide sont fournis uniquement à des fins d'illustration et peuvent ne pas s'appliquer à une configuration spécifique. Aucun droit légal ne peut être obtenu depuis les informations contenues dans ce manuel.

Mise au rebut de l'appareil usage

Ce symbole indique que le produit électrique concerné ainsi que les piles ne doivent pas être jetés avec les autres déchets ménagers en Europe. Pour garantir un traitement correct des piles et de l'appareil usagé, veuillez les mettre au rebut conformément aux réglementations locales en vigueur en matière d'appareils électriques et autres piles. En agissant de la sorte, vous contribuerez à la préservation des ressources naturelles et à l'amélioration des niveaux de protection environnementale concernant le traitement et la destruction des déchets électriques (directive sur les déchets des équipements électriques et électroniques).

Marquage ce

Par la présente, Commaxx B. V. Wiebachstraat 37, 6466 NG Kerkrade, Pays-Bas, déclare que ce produit est conforme aux exigences principales des directives européennes. La déclaration de conformité peut être consultée via [e-mail]

AVERTISSEMENT: Pour éviter une éventuelle déterioration de l'ouïe, n'écoutez pas la musique à un niveau de volume élevé pendant des périodes prolongées.

Service après-vente

Pour en savoir plus et obtenir de l'assistance, visitez www.lenco.com
