KULLANIM KILAVUZU TT10 Classic Phono

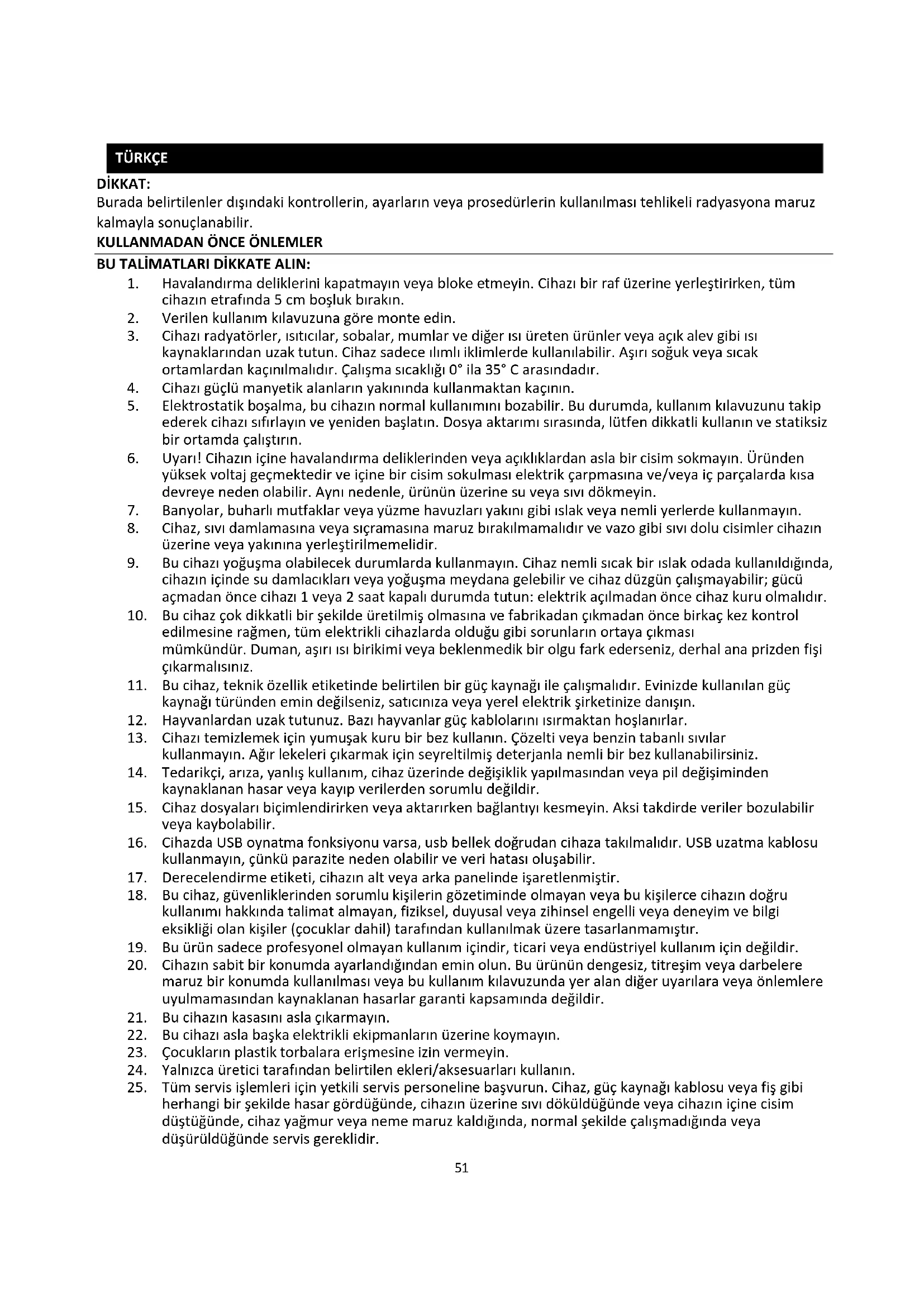

DİKKAT: Burada belirtilenler dışındaki kontrollerin, ayarların veya prosedürlerin kullanılması tehlikeli radyasyona maruz kalmayla sonuçlanabilir.

1. Havalandırma deliklerini kapatmayın veya bloke etmeyin. Cihazı bir raf üzerine yerleştirirken, tüm

cihazın etrafında 5 cm boşluk bırakın.

2. Verilen kullanım kılavuzuna göre monte edin.

3. Cihazı radyatörler, ısıtıcılar, sobalar, mumlar ve diğer ısı üreten ürünler veya açık alev gibi ısı

kaynaklarından uzak tutun. Cihaz sadece ılımlı iklimlerde kullanılabilir. Aşırı soğuk veya sıcak ortamlardan kaçınılmalıdır. Çalışma sıcaklığı 0° ila 35° C arasındadır.

4. Cihazı güçlü manyetik alanların yakınında kullanmaktan kaçının.

5. Elektrostatik boşalma, bu cihazın normal kullanımını bozabilir. Bu durumda, kullanım kılavuzunu takip

ederek cihazı sıfırlayın ve yeniden başlatın. Dosya aktarımı sırasında, lütfen dikkatli kullanın ve statiksiz bir ortamda çalıştırın.

6. Uyarı! Cihazın içine havalandırma deliklerinden veya açıklıklardan asla bir cisim sokmayın. Üründen

yüksek voltaj geçmektedir ve içine bir cisim sokulması elektrik çarpmasına ve/veya iç parçalarda kısa devreye neden olabilir. Aynı nedenle, ürünün üzerine su veya sıvı dökmeyin.

7. Banyolar, buharlı mutfaklar veya yüzme havuzları yakını gibi ıslak veya nemli yerlerde kullanmayın.

8. Cihaz, sıvı damlamasına veya sıçramasına maruz bırakılmamalıdır ve vazo gibi sıvı dolu cisimler cihazın

üzerine veya yakınına yerleştirilmemelidir.

9. Bu cihazı yoğuşma olabilecek durumlarda kullanmayın. Cihaz nemli sıcak bir ıslak odada kullanıldığında,

cihazın içinde su damlacıkları veya yoğuşma meydana gelebilir ve cihaz düzgün çalışmayabilir; gücü açmadan önce cihazı 1 veya 2 saat kapalı durumda tutun: elektrik açılmadan önce cihaz kuru olmalıdır.

10. Bu cihaz çok dikkatli bir şekilde üretilmiş olmasına ve fabrikadan çıkmadan önce birkaç kez kontrol

edilmesine rağmen, tüm elektrikli cihazlarda olduğu gibi sorunların ortaya çıkması mümkündür. Duman, aşırı ısı birikimi veya beklenmedik bir olgu fark ederseniz, derhal ana prizden fişi çıkarmalısınız.

11. Bu cihaz, teknik özellik etiketinde belirtilen bir güç kaynağı ile çalışmalıdır. Evinizde kullanılan güç

kaynağı türünden emin değilseniz, satıcınıza veya yerel elektrik şirketinize danışın.

12. Hayvanlardan uzak tutunuz. Bazı hayvanlar güç kablolarını ısırmaktan hoşlanırlar.

13. Cihazı temizlemek için yumuşak kuru bir bez kullanın. Çözelti veya benzin tabanlı sıvılar

kullanmayın. Ağır lekeleri çıkarmak için seyreltilmiş deterjanla nemli bir bez kullanabilirsiniz.

14. Tedarikçi, arıza, yanlış kullanım, cihaz üzerinde değişiklik yapılmasından veya pil değişiminden

kaynaklanan hasar veya kayıp verilerden sorumlu değildir.

15. Cihaz dosyaları biçimlendirirken veya aktarırken bağlantıyı kesmeyin. Aksi takdirde veriler bozulabilir

16. Cihazda USB oynatma fonksiyonu varsa, usb bellek doğrudan cihaza takılmalıdır. USB uzatma kablosu

kullanmayın, çünkü parazite neden olabilir ve veri hatası oluşabilir.

17. Derecelendirme etiketi, cihazın alt veya arka panelinde işaretlenmiştir.

18. Bu cihaz, güvenliklerinden sorumlu kişilerin gözetiminde olmayan veya bu kişilerce cihazın doğru

kullanımı hakkında talimat almayan, fiziksel, duyusal veya zihinsel engelli veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından kullanılmak üzere tasarlanmamıştır.

19. Bu ürün sadece profesyonel olmayan kullanım içindir, ticari veya endüstriyel kullanım için değildir.

20. Cihazın sabit bir konumda ayarlandığından emin olun. Bu ürünün dengesiz, titreşim veya darbelere

maruz bir konumda kullanılması veya bu kullanım kılavuzunda yer alan diğer uyarılara veya önlemlere uyulmamasından kaynaklanan hasarlar garanti kapsamında değildir.

21. Bu cihazın kasasını asla çıkarmayın.

22. Bu cihazı asla başka elektrikli ekipmanların üzerine koymayın.

23. Çocukların plastik torbalara erişmesine izin vermeyin.

24. Yalnızca üretici tarafından belirtilen ekleri/aksesuarları kullanın.

25. Tüm servis işlemleri için yetkili servis personeline başvurun. Cihaz, güç kaynağı kablosu veya fiş gibi

herhangi bir şekilde hasar gördüğünde, cihazın üzerine sıvı döküldüğünde veya cihazın içine cisim düştüğünde, cihaz yağmur veya neme maruz kaldığında, normal şekilde çalışmadığında veya düşürüldüğünde servis gereklidir.

26. Kişisel müzik çalarlardan uzun süre yüksek sese maruz kalınması geçici veya kalıcı işitme kaybına yol

27. Ürün güç kablosu veya AC güç adaptörü ile birlikte teslim edilmişse:

⚫ herhangi bir sorun oluşursa, AC güç kartını kesin ve teknik servis için yetkili personele başvurun. ⚫ Güç adaptörü üzerine basmayın veya sıkıştırmayın. Özellikle fişlerin ve kablonun çıkış noktasının yakınında çok dikkatli olun. Güç adaptörünün üzerine zarar verebilecek ağır cisimler koymayın. Cihazı bütün olarak çocuklardan uzak tutun! Zira güç kablosuyla oynarken ciddi şekilde yaralanabilirler. ⚫ Şimşekli fırtınalarda veya uzun süre kullanılmadığında cihazın fişini çekin. ⚫ Priz cihaza yakın monte edilmelidir ve kolay erişilebilir olmalıdır. ⚫ AC prizleri veya uzatma kablolarını aşırı yüklemeyin. Aşırı yükleme yangına veya elektrik çarpmasına neden olabilir. ⚫ Sınıf 1 konstrüksiyona sahip cihazlar koruyucu topraklı bağlantısı olan bir şebeke prizine bağlanmalıdır. ⚫ Sınıf 2 konstrüksiyona sahip cihazlar topraklanmış bir bağlantı gerektirmez. ⚫ Ana şebeke prizinden çıkarırken daima fişten tutun. Güç kablosunu çekmeyin, aksi halde kısa devre oluşabilir. ⚫ Hasarlı bir güç kablosu veya fişi veya gevşek bir prizi kullanmayın. Aksi takdirde yangın veya elektrik çarpması meydana gelebilir.

28. Üründe düğme/hücre pilleri varsa veya bunları içeren bir uzaktan kumanda ile gelmişse:

Uyarı: ⚫ “Pili yutmayın. Kimyasal Yanık Tehlikesi” veya eşdeğeri. ⚫ [Ürünle birlikte verilen uzaktan kumanda] Bu ürün, düğme pil/düğme hücre pil içerir. Sadece 2 saat içinde ciddi iç yanıklara yol açabilir ve ölüme neden olabilir. ⚫ Yeni ve kullanılmış pilleri çocuklardan uzak tutun. ⚫ Pil bölmesi sağlam şekilde kapanmıyorsa, ürünü kullanmayı bırakın ve çocuklardan uzak tutun. ⚫ Pillerin yutulmuş olduğunu veya vücudunun herhangi bir yerine girmiş olabileceğini düşünüyorsanız, hemen tıbbi yardım alın.

29. Pillerin kullanımı ile ilgili uyarı:

⚫ Pil yanlış yerleştirilmişse patlama tehlikesi. Yalnızca aynı veya eşdeğer tipte pillerle değiştirin. ⚫ Pil, kullanım, depolama veya nakliye sırasında aşırı yüksek veya düşük sıcaklıklara, yüksek irtifalarda düşük hava basıncına maruz bırakılmamalıdır. ⚫ Pilin yanlış türdeki bir pille değiştirilmesi patlamaya ya da yanıcı sıvı veya gaz sızmasına neden olabilir. ⚫ Pilin ateşe veya sıcak bir fırına atılması veya mekanik olarak ezilmesi veya kesilmesi, patlamaya neden olabilir. ⚫ Pilin aşırı yüksek sıcaklıktaki bir ortamda bırakılması patlamaya veya yanıcı sıvı veya gazın sızmasına neden olabilir. ⚫ Pilin aşırı düşük hava basıncına maruz kalması patlamaya veya yanıcı sıvı veya gazın sızmasına neden olabilir. ⚫ Pilin atılmasının çevresel yönlerine dikkat edilmelidir.53

• Tüm parçaları ambalajını açın ve koruyucu malzemeleri çıkarın.

• Şebeke gerilimini kontrol etmeden ve diğer tüm bağlantılar yapılmadan cihazı şebekeye bağlamayın. Dahil olan aksesuarlar : Kullanım kılavuzu

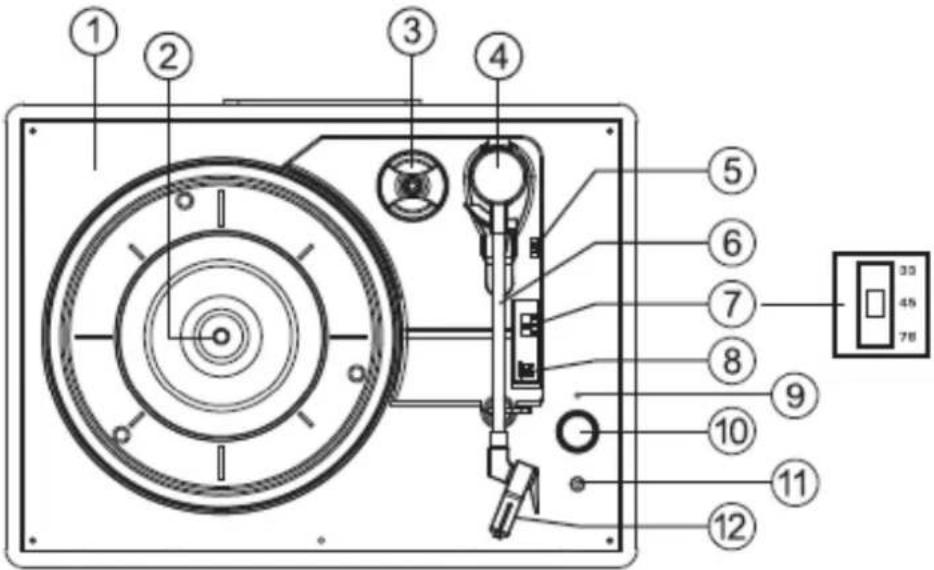

Düğmelerin Yerleri55

3. Merkez delik adaptörü

7. Pikap platformu hız selektörü

8. Otomatik durdurma kontrol anahtarı (kayıt son şarkının bitiminden önce durursa otomatik durdurmayı

KAPALI konuma getirin)

9. LED güç göstergesi

10. Güç anahtarı/Ses kontrolü

17. Hat çıkışı kanalı R/L

Pikap platformunun kullanılması

1. Pikap platformu kasasını düz bir yüzeye yerleştirin.

2. Adaptör kablosunu kasanın arkasındaki Dc jakına takın ve adaptörü ana şebeke prizine takın.

3. İlk kullanımda, kablo bağının oynatıcı kolundan çıkarıldığından emin olun.

4. İğne kapağını çıkarın ve ileride kullanmak üzere güvenli bir yerde saklayın

5. Hız selektörünü oynatılan kayda karşılık gelen hıza (33, 45 veya 78rpm) getirin.

6. Pikap platformunu açmak için Ses düğmesini çevirin ve mod göstergesi kırmızı yanacaktır.

7. Pikap platformu miline bir plak yerleştirin ve pikap kolunun klipsini açın

8. Pikap kolunu kaldırmak ve kolu hareket ettirmek için işaret kolunu kullanın, böylece iğne plağın hemen

kenarına yerleştirilir veya çalınacak parçanın başlangıcıyla hizalanır.

9. Kolu yavaşça indirin ve kısa bir aradan sonra plak çalmaya başlayacaktır.

10. Ses kontrol düğmesini çevirerek ses seviyesini istenen seviyeye ayarlayın

11. OTOMATİK/DURDUR seçici (8) AÇIK konumda ise, son şarkının sonunda kayıt dönmeyi durduracaktır.

UYARI: son şarkının bitiminden önce kaydın dönmesi durursa (tüm kayıtlar aynı değildir), bu durumda OTOMATİK/DURDUR seçicisini (8) KAPALI konumuna getirin.

12. Pikap kolunu kaldırmak için kolu tekrar kullanın (platform tekrar dönmeye başlayacaktır), klipsin içine

geri götürün ve yuvanın içine indirin. Platform duracak

13. Klipsi kullanarak pikap kolunu sabitleyin ve kullanımdan sonra ve her zaman pikap platformunu hareket

ettirmeden önce iğne ucu kapağını geri takın.

14. Pikap platformunu istediğiniz zaman kapatmak için, plak üzerindeki pikap kolunu kaldırın ve ses

düğmesini tamamen saat yönünün tersine çevirin. Not56

Bazı plakların merkez deliği daha büyüktür ve plağı pikap platformuna yerleştirmeden önce merkez delik adaptörünü pikap platformu şaftına yerleştirmek gerekebilir. Pikap platformunu hareket ettirmeden önce her zaman klipsi kullanarak iğne kapağını geri takın ve pikap platformu kolunu sabitleyin.

Yardımcı cihaz ile kullanım

1. Yardımcı analog ses ekipmanı, pikap platformu ile bağlanabilir ve güçlendirilebilir

2. Yardımcı ekipmanı 3,5 mm jak kablosu (kablo verilmemiştir) kullanarak LINE IN jakına bağlayın.

3. Yardımcı ekipmandaki oynat düğmesine basın ve yardımcı cihazda parça kontrollerini her zamanki gibi

4. Ses, pikap platformu üzerindeki ses düğmesi veya bağlı yardımcı cihaz üzerindeki kontroller kullanılarak

5. Üniteyi herhangi bir zamanda kapatmak için ses düğmesini saat yönünün tersine tamamen çevirin

Kulaklık kullanımı (dahil değildir) Pikap platformunun başkalarını rahatsız etmeden kullanılabilmesi için bir stereo kulaklık jakı verilmiştir. Kulaklığı ses seviyesi düğmesinin yanındaki kulaklık işaretli noktaya takın ve dinleme ses seviyesini seçtiğiniz seviyeye ayarlayın. Kulaklıklardan gelen aşırı ses basıncı işitme kaybına neden olabilir. Kulaklık takıldığında pikap platformu hoparlörleri çalışmayacaktır. Pikap platformunun harici hoparlöre bağlanması Pikap platformunun harici hoparlörlere bağlanması (uygun bir amplifikatör aracılığıyla) RCA çıkış jaklarını amplifikatörün Ses girişine bağlamak için çift uçlu ses kablosu (dahil değildir) kullanın. Kırmızı fişlerin kırmızı soketlere ve beyaz fişlerin beyaz soketlere takıldığından emin olun.57

Tür Seramik kartuş 402-M208-015 İğnesi 0,7 mil Optimum izleme kuvveti 4-6 gram Çıktı 300-500mv (CD-4005) Frekans tepkisi -20db (10KHz) Çapraz karışma 10db (1KHz) Sinyal-gürültü oranı (S / N) 18db Genel

ADAPTÖR giriş AC100-240V ~ 50 / 60Hz 0.3A / çıkış DC5V 1000mA ÜRÜN DC5V 1000mA Ses çıkışı (Hat Çıkışı) 300-500mv Güç tüketimi

İĞNE NASIL DEĞİŞTİRİLİR İğneyi değiştirmek için lütfen aşağıdaki talimatlara bakın. İğnenin kartuştan çıkarılması

1. İğnenin ucuna bir tornavida yerleştirin ve gösterildiği gibi "A" yönünde aşağı doğru itin.

2. İğneyi ileri doğru çekip aşağı doğru iterek iğneyi çıkarın.

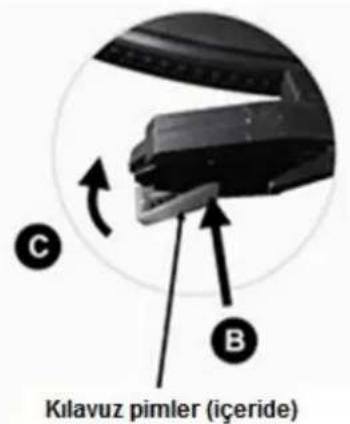

1. İğnenin ucunu tutun ve "B" yönünde gösterildiği gibi bastırarak iğneyi yerleştirin.

2. İğne uç konumuna kilitlenene kadar iğneyi "C" yönünde yukarı doğru itin.

NOTLAR Maksimum keyif almak için plaklarınızı anti statik bir bezle temizlemenizi tavsiye ederiz. Aynı nedenle iğnenizin periyodik olarak değiştirilmesi gerektiğini de belirtmek isteriz (yaklaşık olarak her 250 saat oynatmada bir kez) DAHA İYİ PİKAP PLATFORMU PERFORMANSI İÇİN İPUÇLARI

1. Pikap platformu kapağını açarken veya kapatırken, ortadan veya her iki yanından nazikçe tutun.58

2. İğne ucuna parmaklarınızla dokunmayın; iğneyi pikap platformu tablasına veya plak kenarına çarpmaktan

3. İğne ucunu yumuşak bir fırça kullanarak yalnızca "arkadan öne" hareketle sık sık temizleyin.

4. İğne temizleme sıvısı kullanmanız gerekiyorsa az miktarda kullanın.

5. Pikap platformu oynatıcı muhafazasını yumuşak bir bezle nazikçe silin. Pikap platformu oynatıcıyı temizlemek

için yalnızca az miktarda yumuşak bir deterjan kullanın.

6. Pikap platformu sisteminin herhangi bir parçasına asla sert kimyasallar veya çözeltiler uygulamayın.

ÖZELLİKLER Güç adaptörü. Çıkış DC 5V 1A Giriş AC 100-240V, 50/60Hz, 0.3A maks. Kulaklık soketi: 3,5 mm Çalışma Sıcaklığı 0 ° C-40 ° C Saklama Sıcaklığı -20 ° C-70 ° C Devam eden iyileştirme nedeniyle, özellikler ve tasarım önceden haber verilmeksizin değiştirilebilir. Güç kaynağı adaptörü (Yalnızca AB ve Türkiye için) Yalnızca kullanıcı talimatlarında belirtilen güç kaynağını kullanın

Bilgi Değer ve kesinlik Üreticinin adı veya ticari markası, ticari tescili ve adresi DongGuan Obelieve Electronic Co., Ltd Huazhaoxin Industrial park B-4/F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, Çin Model Kodu 0BL-0501000E Giriş voltajı 100-240V Giriş AC frekansı 50/60Hz Çıkış voltajı

Garanti Lenco, Avrupa yasalarına göre hizmet ve garanti sunar; buna göre onarım durumunda (garanti süresi boyunca ve sonrasında) yerel satıcınıza başvurmanız gerekir. Önemli not: Onarım gerektiren ürünleri doğrudan Lenco'ya göndermek mümkün değildir. Önemli not: Bu cihaz resmi olmayan bir servis merkezi tarafından herhangi bir şekilde açılır veya erişilirse, garanti süresi sona erer. Bu cihaz profesyonel kullanım için uygun değildir. Profesyonel kullanım durumunda, üreticinin tüm garanti yükümlülükleri geçersiz olacaktır.59

Yasal uyarı Bellenim ve/veya donanım bileşenlerinde güncellemeler düzenli olarak yapılır. Bu nedenle, bu belgedeki talimatların, teknik özelliklerin ve resimlerin bazıları sizin özel durumunuzdan biraz farklı olabilir. Bu kılavuzda açıklanan tüm öğeler yalnızca açıklama amaçlıdır ve belirli durumlar için geçerli olmayabilir. Bu kılavuzda yapılan açıklamalardan dolayı bir yasal hak doğmaz.

Eski Cihazın Bertarafı

Bu sembol, ilgili elektrikli ürünün veya pilin Avrupa'da genel evsel atık olarak atılmaması gerektiğini gösterir. Ürün ve pilde doğru atık işlemi yapılması için, lütfen bunları elektrikli ekipman ya da pillerin imhası için geçerli olan yerel yasalara uygun şekilde atın. Bu şekilde, elektriksel atıkların arıtılmasında ve bertaraf edilmesinde doğal kaynakların korunmasına ve çevre koruma standartlarının (Atık Elektrikli ve Elektronik Ekipman Direktifi) iyileştirilmesine yardımcı olacaksınız. CE işareti

CE işaretli ürünler, Avrupa Topluluğu Komisyonu tarafından yayınlanan EMC Direktifi (2014/30/EU) ve Düşük Voltaj Direktifine (2014/35/EU) uygundur. Bu belgeyle Commaxx B.V. firması (Wiebachstraat 37, 6466 NG Kerkrade, Hollanda) bu ürünün temel şartlara uygun olduğunu beyan eder.60

Uygunluk beyanı için [e-mail] adresi ile temasa geçiniz.

UYARI: Olası işitme hasarını önlemek için, uzun süre yüksek ses düzeyinde dinlemeyiniz.

Servis Daha fazla bilgi ve yardım masası desteği için lütfen www.lenco.com adresini ziyaret edin. Commaxx B.V., Wiebachstraat 37, 6466 NG Kerkrade, Hollanda.61
