TT10 - Platenspeler Classic Phono - Gratis gebruiksaanwijzing en handleiding

Producttype	Platenspeler
Merk	Classic Phono
Model	TT10
Afspeelsnelheden	33, 45, 78 toeren/min
Voeding	Netadapter 5 V ⎓ 1 A (ingang 100-240 V~50/60 Hz)
Connectiviteit	3,5 mm koptelefoonaansluiting, Aux-ingang (LINE IN), RCA-uitgang (L/R)
Ingebouwde luidspreker	Ja
Hoofdfuncties	Automatisch stoppen aan einde van plaat, snelheidskiezer, volume-instelling, afspelen via koptelefoon
Vervangen van de naald	Mogelijk (vervanging door demonteren en installeren)
Meegeleverde accessoires	Netadapter, platform, as, adapter voor centraal gat, gebruikershandleiding
Bedrijfstemperatuur	0°C tot 40°C
Opslagtemperatuur	-20°C tot 70°C
Onderhoud en reiniging	Zachte, droge doek; mild schoonmaakmiddel voor vlekken; regelmatig reinigen van de naald met een zachte borstel
Veiligheidsvoorschriften	Niet blootstellen aan vocht, apparaat niet openen, alleen aanbevolen accessoires gebruiken, batterijen buiten bereik van kinderen houden
Reparatie-instructies	Overlaten aan gekwalificeerd personeel; niet zelf openen of wijzigen
Garantie	Conform de Europese wetgeving, neem contact op met de verkoper
Fabrikant	Commaxx B.V. (Nederland); DongGuan Obelieve Electronic Co.,Ltd (China)

Veelgestelde vragen - TT10 Classic Phono

Hoe stel ik de afspeelsnelheid in op de TT10?

Gebruik de snelheidskiezer (7) op de platenspeler om te kiezen tussen 33, 45 of 78 toeren/min, afhankelijk van uw plaat.

Wat moet ik doen als de plaat stopt vóór het einde van het laatste nummer?

Zet de AUTO / STOP-schakelaar (8) op de stand STOP. Dit schakelt de automatische stop uit en laat de plaat tot het einde afspelen.

Hoe sluit ik externe luidsprekers aan?

Gebruik een dubbele phono-kabel (RCA) om de RCA-uitgangen (17) van de platenspeler aan te sluiten op de audio-ingang van uw versterker. Steek de rode stekkers in de rode aansluitingen en de witte in de witte.

Kan ik een koptelefoon gebruiken met de platenspeler?

Ja, sluit een koptelefoon (niet meegeleverd) aan op de koptelefoonaansluiting (14) naast de volumeknop. De interne luidsprekers worden dan uitgeschakeld. Let op: overmatige geluidsdruk kan gehoorschade veroorzaken.

Hoe vervang ik de naald?

Om te demonteren, plaats een schroevendraaier op de punt en duw naar beneden (richting A), trek dan de naald naar voren. Om te installeren, steek de nieuwe naald erin door omhoog te duwen (richting B) totdat deze vastklikt (richting C). Vervang deze ongeveer elke 250 uur speeltijd.

Wat moet ik doen als het apparaat niet wordt ingeschakeld?

Controleer of de netadapter correct is aangesloten op de DC-ingang (18) en op een stopcontact. Zorg ervoor dat de volumeknop met de klok mee is gedraaid om het apparaat in te schakelen.

Hoe reinig ik de platenspeler en de naald?

Gebruik een zachte, droge doek voor de behuizing. Voor de naald, een zachte borstel met voorwaartse en achterwaartse bewegingen. Vermijd oplosmiddelen en overmatige reinigingsvloeistoffen.

Kan ik de platenspeler gebruiken met een hulpapparaat (smartphone)?

Ja, sluit uw apparaat aan op de LINE IN-ingang (16) met een 3,5 mm jackkabel (niet meegeleverd). De platenspeler versterkt het geluid van het hulpapparaat.

Wat moet ik doen bij problemen met afspelen of gekras?

Reinig eerst de plaat met een antistatische doek. Controleer de staat van de naald en vervang deze indien nodig. Zorg ervoor dat de platenspeler op een stabiele ondergrond staat, uit de buurt van trillingsbronnen.

Hoe schakel ik de platenspeler uit?

Til de toonarm van de plaat, draai de volumeknop helemaal tegen de klok in. Bevestig de arm met de clip en plaats de naaldkap terug.

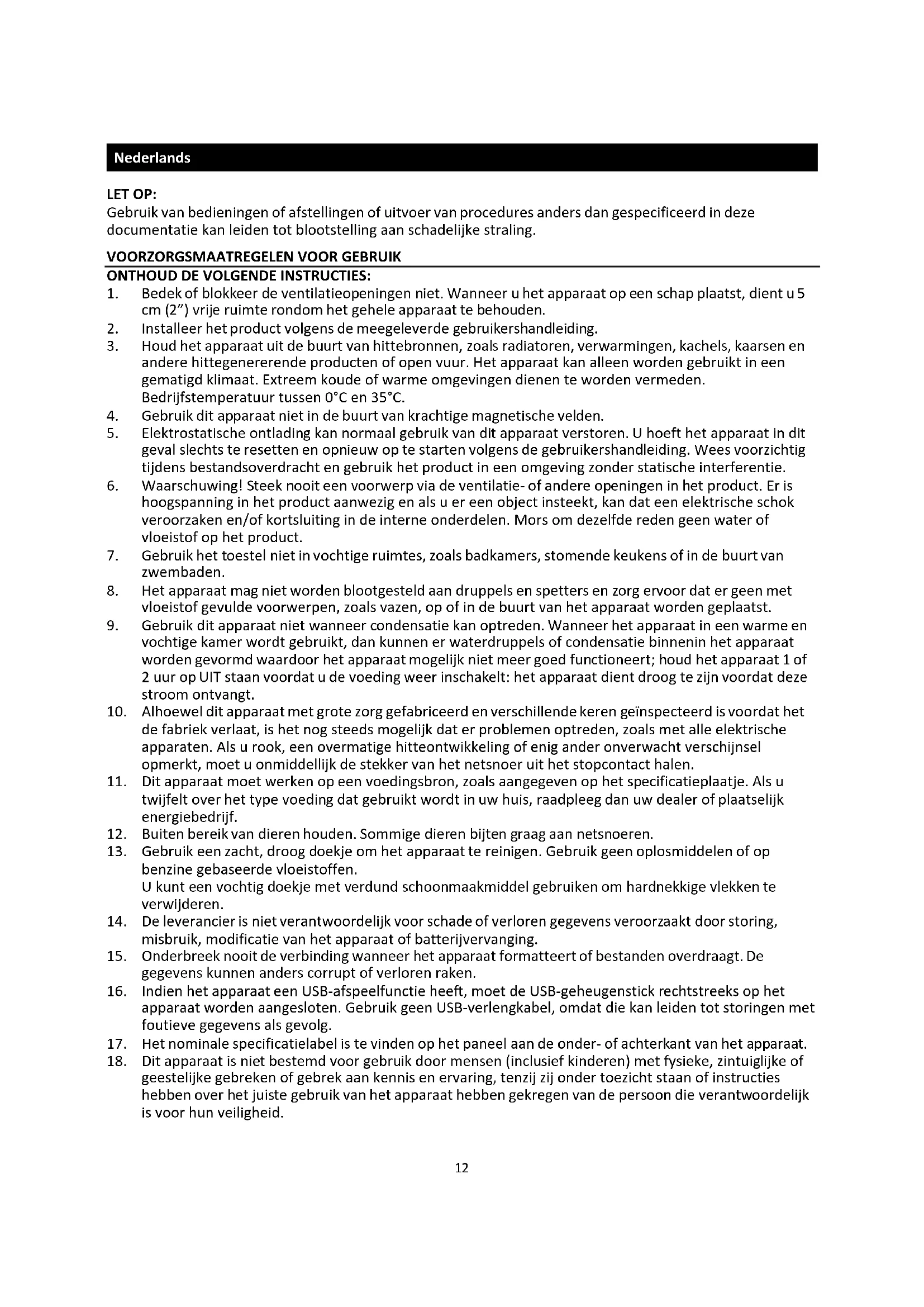

GEBRUIKSAANWIJZING TT10 Classic Phono

Gebruik van bedieningen of afstellingen of uitvoer van procedures anders dan gespecifieerd in deze documentatie kan leiden totblootstelling aan schadelijke straling.

VOORZORGSGMAATREGELEN VOOR GEBRUIK

ONTHOUD DE VOLGENDE INSTRUCTIES:

1. Bedek of blokeer de ventilatieopeningen Niet. Wonneer u het apparaat op een schapplaatst, dient u 5 cm (2") vrij ruimte rondon het gehele apparaat te behouden.
2. Installee het product volgens de meegeleverde gebruikershandleiding.
3. Houd het apparaat uit de buurt van hittebronnen, zoals radiatoren, verwarmingen, kachels, kaarsen en andere hittegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in een gematigd klimaat. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur:tussen 0^ en 35^
4. Gebruik dit apparaat Niet in de buurt van krachtige magnetische velden.
5. Elektrostatische ontlading kan normala gebruik van dit apparaat verstoren. U hoeft het apparaat in dit geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en gebruik het product in een omgeving zonder statische interferentie.
6. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openings in het product. Er is hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors om bezelfde reden geen water of vloeistof op het product.
7. Gebruik het toestel Niet in vochtige ruimtes, zoals badkamers, stomende keukens of in de buurt van zwembaden.
8. Het apparaat mag Niet worden blootgesteld aan druppels en spelters en zorg ervoor dat er geen met vloeistof gemulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.
9. Gebruik dit apparaat Niet wonneer condensatie kan optreden. Wonneer het apparaat in een warme en vochtige kamer worden gebruikt, dan kuren er waterdruppels of condensatie binnenin het apparaat worden gezormd waardoor het apparaat maybeik Nieteer goed functioneert; houd het apparaat 1 of 2 eer op UIt staan voordat u de voeding weer inschakelt: het apparaat dient droog te+zijn voordat deze stroom ontvangt.
10. Alhoewel dit apparaat met grote zorg gefabricieerd en verschillende keren geinspecteerd is voordat het de fabriek verlaat, is het nog steeds möglichk dat er problemen optreden, Zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel opmerkt, moet u onmiddelijk de stekker van het netsnoeruit het stopcontact halen.
11. Dit apparaat moet werken op een voedingsbron, zoals aangegeven op het specificatieplaatje. Als u twijfelt over het type voeding dat gebruikt worden in uwuis, raadpleeg dan uw dealer of plaatselijk energiebedrijf.
12. Buiten bereik van dieren honden. Sommige dieren bijten graag aan netsnoeren.
13. Gebruik een zacht, droog doeke om het apparaat te reinigen. Gebruik geen oplosmiddelen of op benzine gebaseerde vloeistoffen. U kunt een vochtig doeke met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.
14. De leverancier is nicht verantwoordelijk voor schade of verloren gegevens veroorzaakt door storing, misbruik, modificatie van het apparatus of batterijvervanging.
15. Onderbreek nooit de verbinding wanner het apparaat formatteert of bestanden overdraagt. De gegevens können anders corrupt of verloren raken.
16. Indien het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick rechtstreeks op het apparaat worden aangesloten. Gebruik geen USB-verlengkabel, waar dat die kan leiden tot storingen met foutieve geeverns als gevolg.
17. Het nominale specificatielabel is te vinden op het paneel aan de onder- of achterkant van het apparaat.

18. Dit apparaat is Niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke, zintuiglijke of geestelijkgebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.

19. Dit product is alleen voor Niet-professioneel gebruik bedoeld en Niet voor commercieel of industrieel gebruik.

20. Verzeker uervaan dat het apparaat in een stabiele positie staat opgesteld. Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabile positie, trillingen of schokken of door het Niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreiben in deze gebruikshandleiding worden Niet gedekt door de garantie.

21. Verwijder nooit de behuizing van dit apparaat.

22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

24. Gebruik uitsluitend uitbreidingen/accessoires gespecifieerd door de fabrikant.

25. Laat alle reparations over aan gekwalificeerd onderhoudspersoneel. Onderhoud is nodig wanner het toestel op enige wijze beschadigd is, zoals het netsnoer of de stekker, wanner er vloeistof in het toestel is gemorst of voorwerpen in zich terechtgekomen, wanner het toestel aan regen of vocht is blootgesteld, Niet normala werkt of is geallen.

26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden tot tijdelijk of permanent gehoorverlies.

27. Als het product worden geleverd met voedingskabel of AC-stroomadapter:

28. Als er problemen optreden, koppel de wisselstroomvoedingskaart dan los en LAST reparaties over aan bevoegt personeel.

Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wonneer kinderen met de voedingskabel spelen, können zich ernstig letsel oplopen.

Haal de stekker uit het stopcontact tijdens onweer of wanner u deze langere tijd Niet gebruikt.

• Het stopcontact moet in de buurt van de apparatuur zijn geinstalleerd en eenvoudig te bereiken়.

• Overbelast stopcontacten of verlengsnoeren nicht. Overbelasting kan brand of een elektrische schok veroorzaken.

• Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met een beschermende aardverbinding.

• Apparaten met een Klasse 2 structuur vereisen geen aardverbinding.

Houd altijd de stekker vast wanner u deze uit het stopcontact trekt. Trek nooit aan de voedingskabel. Dit kan tot een kortsluiting leiden.

• Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.

• Indien het product knoopcelbatterijen bevat of worden geleverd met een afstandsbediening die knoopcelbatterijen bevat:

Waarschuwing:

• "Batterij Niet inslikken, chemisch brandgevaar" of gelijkwaardige werking.

(De afstandsbediening meegeleverd met) Dit product bevat een munt/knoopelbatterij. Als de batterij worden ingeslikt, kan deze in slechts 2aar ernstige interne brandwonden veroorzaken en tot de dood leiden.

Houd neue en gebruikte batterijen buiten bereik van kinderen.

• Als de batterijhouser Niet goed kan worden gesloten, dient u het product Niet meer te gebruiken en buiten bereik van kinderen te houden.

• Als u denkt dat batterijen zijn ingeslikt of binnenin een willekeurig lichaamsdeel verecht zich gekomen, dient u onmiddelijk medische hulp te Zoeken.

• Waarschuwing m.b.t. het gebruik van batterijen:

• Als de batterij onjuist worden geplaatst, bestaat er explosiegevaar. Vervang de batterij alleen door een zelfde of vergelijkbare soort batterij.
  Stel de batterij Niet bloot aan extreem hoge of lage temperatureen of een lage luchtdruk op groete hoogte tijdens gelebruik, opslag of transport.

• Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas.

• Verwijdering van een batterij in vuur of een hete oven of het mechanisch verplefteren of snijden van een batterij kan leiden tot een ontploffing.

• Laat een batterij nooit anschter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvambare vloeistoffen of gas.
  Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekke van ontvlambare vloeistoffen of gas.
  Aandacht voor het milieu is nodig bij het verwijderen van de batterijen.

INSTALLATIE

• Pak alle onderdelen uit en verwijder de beschermende materialen.
• Sluit het apparaat Niet aan op het stopcontact, voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaatk.

Inbegrepentoebehoren:

Handleiding

Voedingsadapter

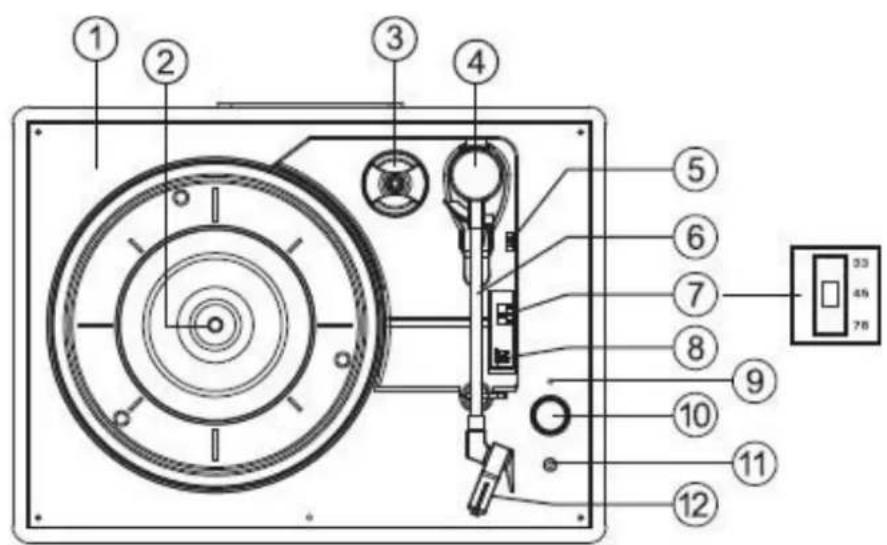

1. Dek platenspeler
2. Platenspeleras
3. Middengatadapter
4. Toonarm
5. Hendel
6. Toonarm
7. Toerenregelaar platenspeler
8. Bedieningsschakelaar automatische stop (als de planta stopt voor het einde van het staat nummer, zet dan de AUTO/STOP-keuzeschakelaar op UIT)
9. Ledspanningsindicator
10. Aan/uit-knop/volumeknop
11. Koptelefoonaansluiting
12. Stylus

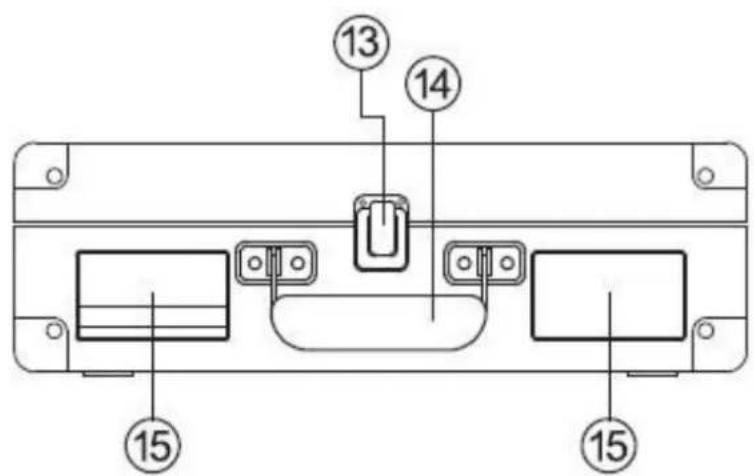

13. Slot
14. Handgreep om te dragen
15. Luidspreker

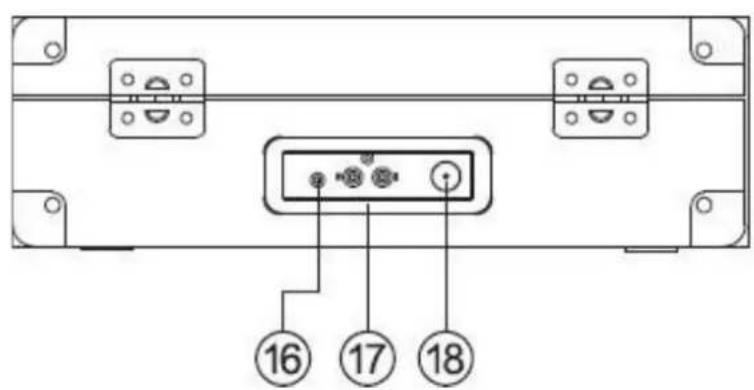

16. Aux in-aansluiting
17. Line-uitgang kanaal R/L
18. DC in-aansluiting

De platenspeler gebruiken

1. Plaats de platenspeler op een vlak en waterpas oppervlak.
2. Steek de voedingskabel in de DC-ingang aan deijkenkant van de behuizing en steek de stekker in een stopcontact.
3. Zorg ervoor dat bij eerste gebruik de , zorg ervoor dat de kabelbinder worden verwijderd van de toonarm.
4. Verwijder de styluskap en bewaar deze op een veilige plaats voor toekomstig gebruik

1. Stel de toerenregelaar in op het juiste aantal toeren (33,45 of 78 rpm) die overeenkomt met de af te spelenplaat.
2. Draai aan de volumeknop om de platenspeler in te schakelen. De modusindicator zal rood oplichten.
3. Plaats een plaat op de platenspeler en kaak de toonarm los
4. Gebruik de hendel om de toonarm op te tillen en verplaats de toonarm, zodat de stylus net binnen derand van de planta is gespositioneerd of uitgelijnd is met het begin van het af te spelen nummer.
5. Laat de toonarm langzaam zaken. Na een korte pauze begint deplaat af te spelen

6. Stel het volume in op het gewenste niveau door aan de volumeknop te draaien

7. Als de AUTO/STOP-keuzeschakelaar (8) op AAN staat, stopt de planta met draaien aan het einde van het LASTe nummer. WAARSCHUWING: als de planta stopt met draaien voor het einde van het LASTe nummer (niet alle platen zijn hetzelfde),zet dan de AUTO/STOP-keuzeschakelaar (8) op UIT.

8. Gebruik de hendel opnieuw om de toonarm op te tillen (hetdek begintweer te draaien),beweeg de toonarm terug maar de clip en LAST de toonarm zakken in de houder. Hetdek stopt.
9. Beveilig de toonarm met behulp van de clip enplaats de styluskap terug na gebruik en.altijd bij het verplaatsen van de platenspeler.
10. Til de toonarm op van deplaat en draai de volumeknop linksom om de platenspeler uit te schaken.

Opmerking

Sommige platen haben een groter middengat en het kan nodig zijn om de middengatadapter op de platenspeleras teplaatsen voordat u de plaats op de platenspeler plaats. Plaat alsijd de styluskap.altijd terug en beveilig de toonarm met behulp van de clip voordat u de platenspeler verplaatst.

Gebruik met hulpapparaat

1. Analoge hulpapparatuur kan op de platenspeler worden aangesloten en versterkt
2. Sluit de hulpapparatuur met behulp van een 3,5mm aansluitkabel (kabel nicht Inbegrepen) aan op de LINE IN-aansluiting.
3. Druk op de afspeelknop van de hulpapparaat en selecteer een nummer zoals gebruikelijk op het hulpapparaat.
4. Het volume kan worden ingesteld met behulp van de volumeknop op de platenspeler of de bedieningen van het aangesloten hulpapparaat.
5. Draai de volumeknop helemaalaar links om de platenspeler uit te schakelen.

Gebruik van koptelefoon (niet inbegrepen)

Een stereo koptelefoonaansluiting is voorzien, zodate platenspeler kan worden gezrukt zonder andere te storen. Plug de koptelefoon nabij de gemarkeerde koptelefoon nabij de volumeknop en stel het luistervolume in op uw gekozen niveau. Overmatige geluidsdruk van oortelefoons en koptelefoons kan gehoorverlies veroorzaken. De luidsprekers van de platenspeler werken nicht als een koptelefoon is aangesloten.

De platenspeler aansluiten op een externe luidspreker

Voor het aansluiten van de platenspeler op externe luidsprekers (via een geschikte versterker), gebruik een dubbele tulpverloopkabel (niet inbegrepen) om de RCA-uitgangsaansluiting aan te sluiten op de Audio in van de versterker. Zorg ervoor dat rode stekkers in de rode aansluitingen worden gestoken en de witte stekkers in de witte aansluitingen.

HET VERVANGEN VAN DE NAALD

Om de naald te verrangen, verwijzen wij uংar de onderstaande instructies.

Het verwijderen van de naald uit het element

1. Plaats een schroevendraier gegen de punt van de stylus en duw maar onderen zoals weergegeven in aanwijzing "A".
2. Verwijder de stylus door de stylus waar voren te trekken enaar onderen te duwen.

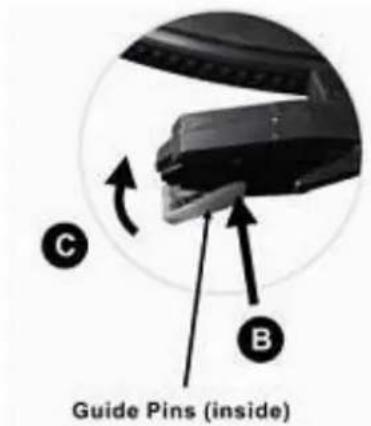

De stylus installeren

1. Houd de punt van de stylus vast en steek de stylus in door te drukken zoals weergegeven in aanwijzing "B"
2. Duw de stylus waar boven zoals in aanwijzing "C" totdat de stylus in de punststand staat.

EN	NL
Guide Pins (inside)	Geleidepennen (binnen)

OPMERKINGEN

Wij adviseren u uw platen schoon te makeen met een anti-statische doek om maximaal van ze te genieten.

Omdezelfde redendientuw stylus periodiek te worden verrangen (circaelke 250 afspeuluren).

TIPS VOOR EEN GOED GEBRUIK VAN UW PLATENSPELER

1. Ga voorzichtig te werk bij het openen of sluiten van de stofkap door deze in het midden of aan beidenijken tegetelijk vast te pakken.
2. Raak de naaldpunt Niet met uw vingers aan. Vermijd het stoten van de naald gegen de draaitafel of gegen de rand van de plaat.
3. Reinig de naald regelmatig. Gebruik waarvoor een zachte borstel en beweeg alleen van achteren maar voren.
4. Als u een reinigingsvloeistof voor de naald moet gebruiken, gebruik deze dan zeer sparzaam.

5. Veeg de behuizing van de platenspeler voorzichtig af met een zachte doek. Gebruik slechts eenklein beetie mild reinigingsmiddel om de platenspeler af te nemen.

6. Gebruik nooit agressieve chemicalien of oplosmiddelen om onderdelen van het draaitafelsystem te reinigen.

SPECIFICATIONS

Voedingsadapter: Uitvoer DC 5 V, 1 A

Invoer AC 100-240 V, 50/60 Hz, max. 0,3 A

Koptelefoonaansluting: 3,5 mm

Bedrijfstemperatuur: 0^ tot 40^

Opslagtemperatuur: -20°C tot 70°C

Vanwege doorlopende verbeteringen zijn de functies en het ontwerp zonder nadere aankondiging onderhevig aan wijzigingen

Voedingsadapter (alleen voor EU)

Gebruik uitsluitend de lichtnetdapter die in de gebruiksaanwijzing worden vermeld

Informatie	Waarde en précise
Naam of handelsmerk van de fabrikant, handelsregistratie en adres	DongGuan Obelieve Electronic Co.,Ltd Huazhaoxin Industrial park B-4 / F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, China
Modelaanduiding	OBL-0501000E
Ingangsspanning	100-240 V
Ingangs Frequentie wisselstroom	50/60 Hz
Uitgangsspanning	5 V
Uitgangsstroom	1 A
Uitgang	5 W
Gemiddelde actieve efficiëntie	73,62
Verbruik onbelast vermogen	≤ 0,10

Garantie

Commaxx B.V. biedt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparations (zowelijdens als na de garantieperiode), uw lokale handelaar要去 contacteren. Belangrijke opmerking: Het is Niet möglichk om producten die moeten worden gerepareerdrechtstreeks maar Commaxx B.V. te sturen.

Belangrijke opmerking: De garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekregen.

Het apparaat is nicht geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant Nietig verklaard.

Disclaimer

Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor{kennen gedeelten van de instructie, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigeng situatedie. Alle onderwerpen die staan beschreiben in deze handleiding zich bedoeld als illustratie en zichniet van toepassing op specifieke situatuies. Aan de beschrijving in dit document{kennen geen rechten worden ontleend.

Afvoer van het oude apparaat

Dit symbol geeft aan dat het betreffende elektrische product of de accu/batterij Niet mag worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de accu/batterij in overeenstemming met alle van toepassing+zijnde lokale wetten voor het verwijderen van elektrische apparatuur of accu's/batterijen te verwijderen. Als u dit doet, helpt u de tatsächlijke brunnen te behouden en de standard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

CE-markering

Commaxx B.V. Wiebachstraße 37, 6466 NG Kerkrade, Nederland, verklaart hierbij dat dit product voldoet aan de vereisten van de essentièle EU-richtlijnen.

De verklaring van conformiteit kan worden aangevraagd via

techdoc @ commaxxgroup.com

WAARSCHUWING: Luister nooit voor langeijd op hoge volumeniveaus, om möglichke gezoorbeschadiging te voorkomen.

Service

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com

Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, Nederland.
