GEBRUIKSAANWIJZING TT33 Classic Phono

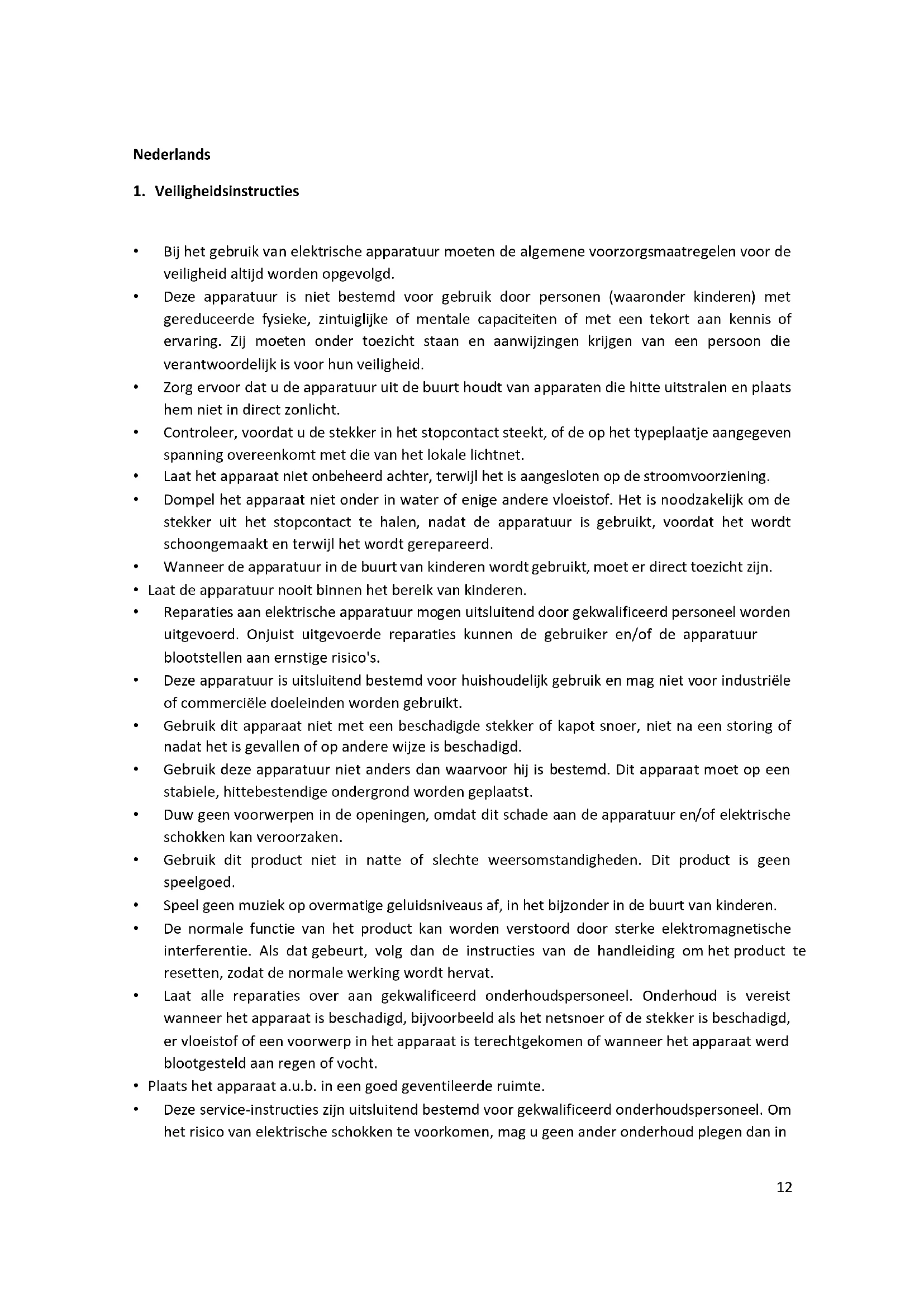

1. Veiligheidsinstructies

• Bij het gebruik van elektrische apparatuur moeten de algemene voorzorgsmaatregelen voor de veiligheid altijd worden opgevolgd.

• Deze apparatuur is niet bestemd voor gebruik door personen (waaronder kinderen) met gereduceerde fysieke, zintuiglijke of mentale capaciteiten of met een tekort aan kennis of ervaring. Zij moeten onder toezicht staan en aanwijzingen krijgen van een persoon die verantwoordelijk is voor hun veiligheid.

• Zorg ervoor dat u de apparatuur uit de buurt houdt van apparaten die hitte uitstralen en plaats hem niet in direct zonlicht.

• Controleer, voordat u de stekker in het stopcontact steekt, of de op het typeplaatje aangegeven spanning overeenkomt met die van het lokale lichtnet.

• Laat het apparaat niet onbeheerd achter, terwijl het is aangesloten op de stroomvoorziening.

• Dompel het apparaat niet onder in water of enige andere vloeistof. Het is noodzakelijk om de stekker uit het stopcontact te halen, nadat de apparatuur is gebruikt, voordat het wordt schoongemaakt en terwijl het wordt gerepareerd.

• Wanneer de apparatuur in de buurt van kinderen wordt gebruikt, moet er direct toezicht zijn.

• Laat de apparatuur nooit binnen het bereik van kinderen.

• Reparaties aan elektrische apparatuur mogen uitsluitend door gekwalificeerd personeel worden uitgevoerd. Onjuist uitgevoerde reparaties kunnen de gebruiker en/of de apparatuur blootstellen aan ernstige risico's.

• Deze apparatuur is uitsluitend bestemd voor huishoudelijk gebruik en mag niet voor industriële of commerciële doeleinden worden gebruikt.

• Gebruik dit apparaat niet met een beschadigde stekker of kapot snoer, niet na een storing of nadat het is gevallen of op andere wijze is beschadigd.

• Gebruik deze apparatuur niet anders dan waarvoor hij is bestemd. Dit apparaat moet op een stabiele, hittebestendige ondergrond worden geplaatst.

• Duw geen voorwerpen in de openingen, omdat dit schade aan de apparatuur en/of elektrische schokken kan veroorzaken.

• Gebruik dit product niet in natte of slechte weersomstandigheden. Dit product is geen speelgoed.

• Speel geen muziek op overmatige geluidsniveaus af, in het bijzonder in de buurt van kinderen.

• De normale functie van het product kan worden verstoord door sterke elektromagnetische interferentie. Als dat gebeurt, volg dan de instructies van de handleiding om het product te resetten, zodat de normale werking wordt hervat.

• Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof of een voorwerp in het apparaat is terechtgekomen of wanneer het apparaat werd blootgesteld aan regen of vocht.

• Plaats het apparaat a.u.b. in een goed geventileerde ruimte.

• Deze service-instructies zijn uitsluitend bestemd voor gekwalificeerd onderhoudspersoneel. Om het risico van elektrische schokken te voorkomen, mag u geen ander onderhoud plegen dan in13 de handleiding staat vermeld, tenzij u hiervoor gekwalificeerd bent.

• De stekker wordt gebruikt als schakelaar en moet gemakkelijk bereikbaar blijven.

• Dit apparaat is een klasse II of dubbel geïsoleerd elektrisch apparaat. Het apparaat is zodanig ontworpen dat deze geen veiligheidaansluiting vereist op elektrische aarding.

• Het bliksemschichtsymbool betekent dat het apparaat gevaarlijke, ongeïsoleerde spanning bevat.

• Stel de batterijen van de afstandsbediening niet bloot aan overmatige warmte, zoals zonlicht en vuur.

• Het apparaat mag niet worden blootgesteld aan vloeistoffen en met vloeistof gevulde voorwerpen, zoals vazen, mogen niet op het apparaat worden geplaatst. Wij raden u sterk aan de verpakking te bewaren voor toekomstig transport van het product. WAARSCHUWING:

• Verwijder nooit de behuizing van dit apparaat.

• Plaats dit apparaat nooit op andere elektrische apparatuur.

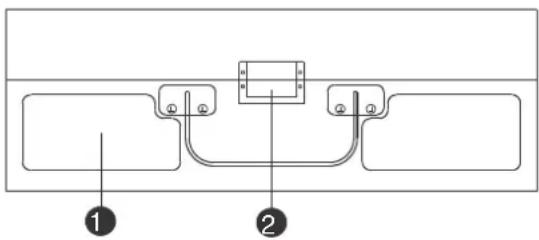

2. Uiterlijk en bediening

230V ~ 50Hz14 Binnenzijde

1. Til de cover op totdat de metalen pin het

uiteinde van de metalen arm aanraakt.

2. Beweeg de metalen pin naar de opening van de

ACCESSOIRE Adapter voor 45 tpm platen Om een 45 tpm langspeelplaat af te spelen, dient u de ADAPTER op de AS te plaatsen.

1. Plaats de 45 tpm adapter over de as.

2. Plaats uw 45 tpm langspeelplaat voorzichtig op het draaiplateau.

3. Volg de stappen beschreven over BEDIENING om uw plaat af te spelen.

1. Verwijder alle verpakkingsmaterialen van het apparaat. (Bewaar alle

verpakkingsmaterialen.)

2. Haal het apparaat voorzichtig uit de Styrofoam en vervolgens uit de plastic zak.

3. Al kunnen platen worden afgespeeld met het deksel beide gesloten en geopend, wij

raden u aan het deksel geopend te houden.

4. Verwijder de witte beschermkap van de naald door deze voorzichtig richting de

voorzijde van het apparaat te trekken.

DE NAALD VERWIJDEREN

1. Trek de tip van het patroon voorzichtig omlaag.

2. Trek het patroon naar voren.

3. Trek het patroon er uit en verwijder.

Plaats het rode patroon met de saffieren naald omlaag gericht.

1. Stem het palletje op de achterzijde van de naald af op de toonarm.

2. Steek het patroon in met zijn voorzijde omlaag gericht.

3. Til de voorzijde van de naald omhoog totdat deze op zijn plek klikt.

1. Het rode patroon heeft een uiterst kleine saffieren naald die vrijwel niet te zien is.

Vergeet niet dat de vervangingsnaald die u ontvangt hetzelfde dient te zijn als die al geïnstalleerd op de toonarm.

2. Deze naald is veilig voor 33 ⅓, 45 & 78 tpm platen.

3. De naald dient te worden vervangen op basis van hoe vaak u de platenspeler gebruikt.16

Systeemaansluiting Volg de stappen op de volgende pagina voordat u het apparaat in gebruik neemt.

Muziekapparaat Actief Rechter luidspreker Actief Linker luidspreker Actief Subwoofer 230V ~ 50Hz17

Gebruik de VOEDINGSKABEL om het apparaat aan te sluiten op het stopcontact. INSCHAKELEN Schakel het apparaat in door POWER/VOL op het voorpaneel te draaien. VOLUMEREGELING Draai POWER/VOL op het voorpaneel van het apparaat om het volume in te stellen op een comfortabel luisterniveau.

STAPPEN VOOR HET AFSPELEN VAN PLATEN

Ontgrendel de TOONARM van de ARMVERGRENDELING/STEUN. SNELHEID SELECTEREN: Stel de T.P.M 33⅓, 45, 78 SELECTIE in op de juiste snelheid voor uw plaat. AUTO-STOP Kies of de plaat automatisch moet stoppen wanneer het einde ervan is bereikt via de AUTO-STOP AAN/UITSCHAKELAAR. Als u de AUTO-STOP AAN/UITSCHAKELAAR inschakelt, zal de plaat stoppen met draaien wanneer het einde ervan is bereikt. Plaats de plaat voorzichtig op het DRAAIPLATEAU. Til de TOONARM voorzichtig op en beweeg deze naar het gewenste startpunt op de plaat. LIJNUITGANG - Sluit de AUX-kabel (niet inbegrepen) aan op de LIJNUITGANG op de achterzijde van de platenspeler en het andere uiteinde van de kabel op de AUX-ingangen van het externe apparaat, bijvoorbeeld een andere Hi-Fi eenheid, versterker, enz. - Controleer het volumeniveau van uw externe apparaat en pas aan indien noodzakelijk. - Lees de gebruikshandleiding van het externe apparaat voor de juiste bediening ervan. SUBWOOFERUITGANG U kunt op de subwooferuitgang een actieve subwoofer aansluiten (niet inbegrepen) om de lage tonen te versterken. Neem a.u.b. contact op met uw dealer voor geschikte subwoofermodellen.

AUX-IN AANSLUITING & BEDIENING

Elk willekeurig apparaat met een audio-uitgang, zoals een DAB-radiomodule, CD-/cassettespeler of MP3-speler kan via een kabel worden aangesloten op een ingang met een 3,5mm diameter (een 3,5mm AUX-kabel is meegeleverd).18 - Schakel het apparaat in en pas het volume aan. - Steek de meegeleverde AUX-kabel in de AUX-INGANG op de achterzijde van het apparaat. - Steek de stekker aan het andere uiteinde van de AUX-kabel in de uitgang of 3,5mm hoofdtelefoonuitgang van de externe audiobron. - Schakel de andere audiospeler in, speel de muziek af en pas het volume naar wens aan. Opmerking: Zodra de AUX-kabel wordt aangesloten, wordt de afspeelfunctie voor langspeelplaten gedeactiveerd.

• De VOEDINGSKABEL is niet aangesloten op het stopcontact of op het apparaat. - Controleer de stekkers op beschadigingen.

• Het apparaat is niet ingeschakeld. - Draai de schakelaar POWER/VOL uit de stand OFF.

HET APPARAAT BLIJFT ZICHZELF UITSCHAKELEN

• Dit apparaat is voorzien van een ENERGIEBESPARINGFUNCTIE in overeenstemming met ERP Fase II richtlijnen. Als het apparaat voor 15 minuten niet wordt gebruikt of er is voor 15 minuten geen signaaluitvoer, schakelt het apparaat zichzelf automatisch uit.

• Draai de schakelaar POWER/VOL voor ongeveer 5 seconden uit en weer aan om het apparaat opnieuw te activeren.

HET DRAAIPLATEAU DRAAIT NIET

• De aandrijfriem van het draaiplateau is mogelijk los geraakt van het draaimechanisme en moet opnieuw worden bevestigd. Neem a.u.b. contact op met professionelen voor advies over hoe u de riem opnieuw kunt bevestigen.

• De AUX-kabel is aangesloten, koppel deze los. MIJN 45TPM PLATEN PASSEN NIET OP DE AS VAN HET DRAAIPLATEAU

• Zorg ervoor de 45tpm adapter op de as van het draaiplateau te installeren voordat u de langspeelplaat plaatst. MIJN PLAAT SPEELT NIET AF OP DE JUISTE SNELHEID

• Schakel de snelheidsregeling op de juiste snelheid voor 33⅓, 45 of 78 tpm platen.19 MIJN 33⅓ PLATEN WIEBELEN WANNEER GEPLAATST OP HET DRAAIPLATEAU

• Zorg ervoor de ARMVERGRENDELING omlaag te klappen voordat u de plaat plaatst of dat de 45tpm ADAPTER niet op het draaiplateau achter is gelaten. DE TOONARM SCHUIFT OVER DE PLAAT EN SPEELT NIETS AF

• De witte beschermkap dekt nog steeds het naaldpatroon af. Verwijder deze bescherming.

• De naaldtip is mogelijk beschadigd. Vervang de naald. (Zie specificaties voor details) ER KLINKT GEEN GELUID WANNEER DE PLAAT WORDT AFGESPEELD

• Draai de VOLUMEREGELING om het geluid te verhogen.

Voedingsbron AC 230V/50Hz Luidsprekers 4Ohm X 2 Platenspeler met 3 snelheden 33⅓, 45, 78 tpm Lijn-uit RCA-aansluiting Aux In 3,5mm dia. Subwooferuitgang RCA-aansluiting voor actieve subwoofer Naald Universeel type bevestigd (voor 33⅓, 45 & 78 tpm platen*) Accessoires inbegrepen 45tpm adapter 3,5mm AUX-ingang

Lenco biedt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparaties (zowel tijdens als na de garantieperiode), uw lokale handelaar moet contacteren.20 Belangrijke opmerking: Het is niet mogelijk om producten die gerepareerd moeten worden direct naar Lenco te sturen. Belangrijke opmerking: De garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekregen. Het apparaat is niet geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant nietig verklaard.

Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor kunnen gedeelten van de instructies, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigen situatie. Alle onderwerpen die staan beschreven in deze handleiding zijn bedoeld als illustratie en zijn niet van toepassing op specifieke situaties. Aan de beschrijving in dit document kunnen geen rechten worden ontleend.

9. Afvoer van het oude apparaat

Dit symbool geeft aan dat het betreffende elektrische product of de batterij niet moet worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de batterij in overeenstemming met alle van toepassing zijnde lokale wetten voor het verwijderen van elektrische apparatuur of batterijen te verwijderen. Als u dit doet, helpt u de natuurlijke hulpbronnen te behouden en de standaard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

Producten met een CE keurmerk houden zich aan de EMC richtlijn (2004/108/EC) en de Richtlijn voor Lage Voltage (2006/95/EC) uitgegeven door de Europese Commissie. Hierbij verklaart Lenco Benelux BV, Thermiekstraat 1a, 6361 HB Nuth, Nederland, dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EU. De conformiteitsverklaring kan worden geraadpleegd op [e-mail]

Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com Lenco Benelux BV, Thermiekstraat 1a, 6361 HB, Nederland.21 Deutsch
