GEBRUIKSAANWIJZING TT120 Classic Phono

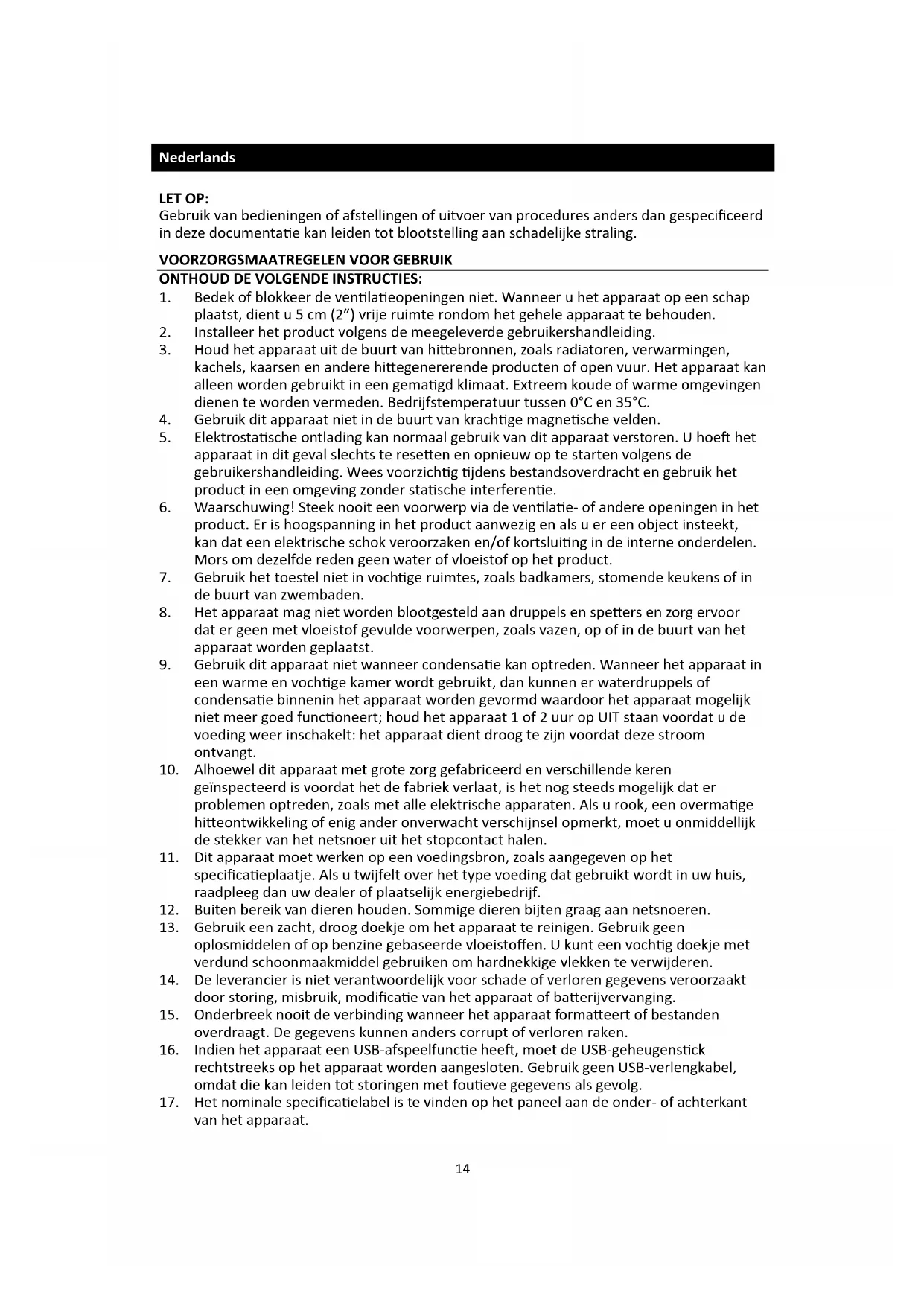

LET OP: Gebruik van bedieningen of afstellingen of uitvoer van procedures anders dan gespecificeerd in deze documentatie kan leiden tot blootstelling aan schadelijke straling.

1. Bedek of blokkeer de ventilatieopeningen niet. Wanneer u het apparaat op een schap

plaatst, dient u 5 cm (2”) vrije ruimte rondom het gehele apparaat te behouden.

2. Installeer het product volgens de meegeleverde gebruikershandleiding.

3. Houd het apparaat uit de buurt van hittebronnen, zoals radiatoren, verwarmingen,

kachels, kaarsen en andere hittegenererende producten of open vuur. Het apparaat kan alleen worden gebruikt in een gematigd klimaat. Extreem koude of warme omgevingen dienen te worden vermeden. Bedrijfstemperatuur tussen 0°C en 35°C.

4. Gebruik dit apparaat niet in de buurt van krachtige magnetische velden.

5. Elektrostatische ontlading kan normaal gebruik van dit apparaat verstoren. U hoeft het

apparaat in dit geval slechts te resetten en opnieuw op te starten volgens de gebruikershandleiding. Wees voorzichtig tijdens bestandsoverdracht en gebruik het product in een omgeving zonder statische interferentie.

6. Waarschuwing! Steek nooit een voorwerp via de ventilatie- of andere openingen in het

product. Er is hoogspanning in het product aanwezig en als u er een object insteekt, kan dat een elektrische schok veroorzaken en/of kortsluiting in de interne onderdelen. Mors om dezelfde reden geen water of vloeistof op het product.

7. Gebruik het toestel niet in vochtige ruimtes, zoals badkamers, stomende keukens of in

de buurt van zwembaden.

8. Het apparaat mag niet worden blootgesteld aan druppels en spetters en zorg ervoor

dat er geen met vloeistof gevulde voorwerpen, zoals vazen, op of in de buurt van het apparaat worden geplaatst.

9. Gebruik dit apparaat niet wanneer condensatie kan optreden. Wanneer het apparaat in

een warme en vochtige kamer wordt gebruikt, dan kunnen er waterdruppels of condensatie binnenin het apparaat worden gevormd waardoor het apparaat mogelijk niet meer goed functioneert; houd het apparaat 1 of 2 uur op UIT staan voordat u de voeding weer inschakelt: het apparaat dient droog te zijn voordat deze stroom ontvangt.

10. Alhoewel dit apparaat met grote zorg gefabriceerd en verschillende keren

geïnspecteerd is voordat het de fabriek verlaat, is het nog steeds mogelijk dat er problemen optreden, zoals met alle elektrische apparaten. Als u rook, een overmatige hitteontwikkeling of enig ander onverwacht verschijnsel opmerkt, moet u onmiddellijk de stekker van het netsnoer uit het stopcontact halen.

11. Dit apparaat moet werken op een voedingsbron, zoals aangegeven op het

specificatieplaatje. Als u twijfelt over het type voeding dat gebruikt wordt in uw huis, raadpleeg dan uw dealer of plaatselijk energiebedrijf.

12. Buiten bereik van dieren houden. Sommige dieren bijten graag aan netsnoeren.

13. Gebruik een zacht, droog doekje om het apparaat te reinigen. Gebruik geen

oplosmiddelen of op benzine gebaseerde vloeistoffen. U kunt een vochtig doekje met verdund schoonmaakmiddel gebruiken om hardnekkige vlekken te verwijderen.

14. De leverancier is niet verantwoordelijk voor schade of verloren gegevens veroorzaakt

door storing, misbruik, modificatie van het apparaat of batterijvervanging.

15. Onderbreek nooit de verbinding wanneer het apparaat formatteert of bestanden

overdraagt. De gegevens kunnen anders corrupt of verloren raken.

16. Indien het apparaat een USB-afspeelfunctie heeft, moet de USB-geheugenstick

rechtstreeks op het apparaat worden aangesloten. Gebruik geen USB-verlengkabel, omdat die kan leiden tot storingen met foutieve gegevens als gevolg.

17. Het nominale specificatielabel is te vinden op het paneel aan de onder- of achterkant

18. Dit apparaat is niet bestemd voor gebruik door mensen (inclusief kinderen) met fysieke,

zintuiglijke of geestelijke gebreken of gebrek aan kennis en ervaring, tenzij zij onder toezicht staan of instructies hebben over het juiste gebruik van het apparaat hebben gekregen van de persoon die verantwoordelijk is voor hun veiligheid.

19. Dit product is alleen voor niet-professioneel gebruik bedoeld en niet voor commercieel

of industrieel gebruik.

20. Verzeker u ervan dat het apparaat in een stabiele positie staat opgesteld.

Beschadigingen veroorzaakt door het gebruik van dit apparaat in een onstabiele positie, trillingen of schokken of door het niet opvolgen van andere waarschuwingen of voorzorgsmaatregelen beschreven in deze gebruikshandleiding worden niet gedekt door de garantie.

21. Verwijder nooit de behuizing van dit apparaat.

22. Plaats dit apparaat nooit op andere elektrische apparatuur.

23. Geef kinderen geen gelegenheid in aanraking met plastic zakken te komen.

24. Gebruik uitsluitend uitbreidingen/accessoires gespecificeerd door de fabrikant.

25. Laat alle reparaties over aan gekwalificeerd onderhoudspersoneel. Onderhoud is nodig

wanneer het toestel op enige wijze beschadigd is, zoals het netsnoer of de stekker, wanneer er vloeistof in het toestel is gemorst of voorwerpen in zijn terechtgekomen, wanneer het toestel aan regen of vocht is blootgesteld, niet normaal werkt of is gevallen.

26. Langdurige blootstelling aan harde geluiden van persoonlijke muziekspelers kan leiden

tot tijdelijk of permanent gehoorverlies.

27. Als het product wordt geleverd met voedingskabel of AC-stroomadapter:

Als er problemen optreden, koppel de wisselstroomvoedingskaart dan los en laat reparaties over aan bevoegd personeel. Nooit op de stroomadapter stappen of deze indrukken. Wees voornamelijk voorzichtig in de buurt van de stekkers en het punt waar de kabel uit het apparaat komt. Plaats geen zware voorwerpen op de stroomadapter, om beschadiging ervan te voorkomen. Houd het gehele apparaat buiten bereik van kinderen! Wanneer kinderen met de voedingskabel spelen, kunnen zij ernstig letsel oplopen. Haal de stekker uit het stopcontact tijdens onweer of wanneer u deze langere tijd niet gebruikt. Het stopcontact moet in de buurt van de apparatuur zijn geïnstalleerd en eenvoudig te bereiken zijn. Overbelast stopcontacten of verlengsnoeren niet. Overbelasting kan brand of een elektrische schok veroorzaken. Apparaten met een Klasse 1 structuur dienen te worden aangesloten op een stopcontact met een beschermende aardverbinding. Apparaten met een Klasse 2 structuur vereisen geen aardverbinding. Houd altijd de stekker vast wanneer u deze uit het stopcontact trekt. Trek nooit aan de voedingskabel. Dit kan tot een kortsluiting leiden. Gebruik nooit een beschadigde voedingskabel of stekker of een los stopcontact. Dit vormt namelijk een risico op brand of elektrische schokken.

28. Indien het product knoopcelbatterijen bevat of wordt geleverd met een

afstandsbediening die knoopcelbatterijen bevat: Waarschuwing: "Batterij niet inslikken, chemisch brandgevaar” of gelijkwaardige werking. (De afstandsbediening meegeleverd met) Dit product bevat een munt/knoopcelbatterij. Als de batterij wordt ingeslikt, kan deze in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen buiten bereik van kinderen. Als de batterijhouder niet goed kan worden gesloten, dient u het product niet meer te gebruiken en buiten bereik van kinderen te houden. Als u denkt dat batterijen zijn ingeslikt of binnenin een willekeurig lichaamsdeel terecht zijn gekomen, dient u onmiddellijk medische hulp te zoeken.

29. Waarschuwing m.b.t. het gebruik van batterijen:16

Als de batterij onjuist wordt geplaatst, bestaat er explosiegevaar. Vervang de batterij alleen door een zelfde of vergelijkbare soort batterij. Stel de batterij niet bloot aan extreem hoge of lage temperaturen of een lage luchtdruk op grote hoogte tijdens gebruik, opslag of transport. Vervanging van een batterij door een incorrect type kan leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Verwijdering van een batterij in vuur of een hete oven of het mechanisch verpletteren of snijden van een batterij kan leiden tot een ontploffing. Laat een batterij nooit achter in omgevingen met extreem hoge temperaturen, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Stel een batterij nooit bloot aan een extreem lage luchtdruk, anders kan dit leiden tot een ontploffing of de lekkage van ontvlambare vloeistoffen of gas. Aandacht voor het milieu is nodig bij het verwijderen van de batterijen. INSTALLATIE

• Pak alle onderdelen uit en verwijder de beschermende materialen.

• Sluit het apparaat niet aan op het stopcontact, voordat u de netspanning hebt gecontroleerd en voordat alle andere aansluitingen zijn gemaakt. Inbegrepen toebehoren: Handleiding

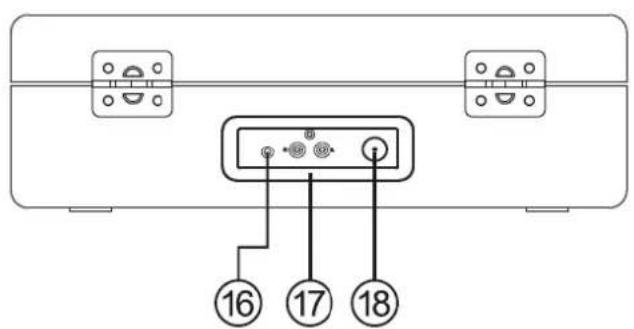

Plaats van de bedieningen17

7. Toerenregelaar platenspeler

8. Bedieningsschakelaar automatische stop (als de plaat stopt voor het einde van

het laatste nummer, zet dan de AUTO/STOP-keuzeschakelaar op UIT.)

11. Koptelefoonaansluiting

24. Modusindicator, zal knipperen wanneer batterij leeg loopt.

2. De blauwe led knippert als de bluetooth wordt gekoppeld.

3. De blauwe led licht op wanneer de bluetooth is verbonden.

4. De rode led licht op wanneer het in de platenspelermodus staat.

5. De groene led licht op als het in Aux in-modus staat.

De platenspeler gebruiken

1. Plaats de platenspeler op een vlak en waterpas oppervlak.

2. Steek de voedingskabel in de DC-ingang aan de achterkant van de behuizing en

steek de stekker in een stopcontact.

3. Zorg ervoor dat bij eerste gebruik de , zorg ervoor dat de kabelbinder wordt

verwijderd van de toonarm.

4. Verwijder de styluskap en bewaar deze op een veilige plaats voor toekomstig

5. Stel de toerenregelaar in op het juiste aantal toeren (33,45 of 78 rpm) die

overeenkomt met de af te spelen plaat.

6. Draai aan de volumeknop om de platenspeler in te schakelen. De modusindicator

7. Plaats een plaat op de platenspeler en maak de toonarm los

8. Gebruik de hendel om de toonarm op te tillen en verplaats de toonarm, zodat de

stylus net binnen de rand van de plaat is gepositioneerd of uitgelijnd is met het begin van het af te spelen nummer.

9. Laat de toonarm langzaam zaken. Na een korte pauze begint de plaat af te spelen

10. Stel het volume in op het gewenste niveau door aan de volumeknop te draaien

11. De platenspeler stopt wanneer het einde van de plaat is bereikt.19

12. Gebruik de hendel opnieuw om de toonarm op te tillen (het dek begint weer te

draaien), beweeg de toonarm terug naar de clip en laat de toonarm zakken in de houder. Het dek stopt.

13. Beveilig de toonarm met behulp van de clip en plaats de styluskap terug na

gebruik en altijd bij het verplaatsen van de platenspeler.

14. Til de toonarm op van de plaat en draai de volumeknop linksom om de

platenspeler uit te schakelen. Opmerking Sommige platen hebben een groter middengat en het kan nodig zijn om de middengatadapter op de platenspeleras te plaatsen voordat u de plaats op de platenspeler plaats. Plaats altijd de styluskap altijd terug en beveilig de toonarm met behulp van de clip voordat u de platenspeler verplaatst. WAARSCHUWING: als de plaat stopt met draaien voor het einde van het laatste nummer (niet alle platen zijn hetzelfde), zet dan de AUTO/STOP-keuzeschakelaar (8) op UIT. Gebruik met hulpapparaat

1. Analoge hulpapparatuur kan op de platenspeler worden aangesloten en versterkt

2. Sluit de hulpapparatuur met behulp van een 3,5 mm aansluitkabel (kabel niet

Inbegrepen) aan op de LINE IN-aansluiting.

3. Druk op de afspeelknop van de hulpapparaat en selecteer een nummer zoals

gebruikelijk op het hulpapparaat.

4. Het volume kan worden ingesteld met behulp van de volumeknop op de

platenspeler of de bedieningen van het aangesloten hulpapparaat.

5. Draai de volumeknop helemaal naar links om de platenspeler uit te schakelen.

Gebruik van koptelefoon (niet inbegrepen) Een stereo koptelefoonaansluiting is voorzien, zodat de platenspeler kan worden gebruikt zonder anderen te storen. Plug de koptelefoon nabij de gemarkeerde koptelefoon nabij de volumeknop en stel het luistervolume in op uw gekozen niveau. Overmatige geluidsdruk van oortelefoons en koptelefoons kan gehoorverlies veroorzaken. De luidsprekers van de platenspeler werken niet als een koptelefoon is aangesloten. De platenspeler aansluiten op een externe luidspreker Voor het aansluiten van de platenspeler op externe luidsprekers (via een geschikte versterker),20 gebruik een dubbele tulpverloopkabel (niet inbegrepen) om de RCA-uitgangsaansluiting aan te sluiten op de Audio in van de versterker. Zorg ervoor dat rode stekkers in de rode aansluitingen worden gestoken en de witte stekkers in de witte aansluitingen. Gebruik met bluetoothapparaat Controleer of uw platenspeler in bluetoothmodus staat. Als u nog niet in bluetoothmodus bent, druk dan kort op de knop Mode (Modus) totdat u in bluetoothmodus bent (de blauwe led zal oplichten). Het zal beginnen te zoeken naar bluetoothapparaten (de blauwe led knippert tijdens het koppelen). In bluetoothmodus:

1. De platenspeler zoekt naar bluetooth.

2. Schakel op het apparaat (bijvoorbeeld iPhone/iPad/Android/andere

telefoon/tablet/computer) bluetoothconnectiviteit in zorg ervoor dat het zichtbaar is. Opmerking: Raadpleeg indien nodig de instructies voor uw apparaat om bluetooth toe te voegen of in te stellen.

3. Selecteer indien nodig "Add new device (Nieuw apparaat toevoegen)".

Opmerking: Sommige producten zullen automatisch naar een nieuw apparaat zoeken en is daarom de optie 'Add new device (Nieuw apparaat toevoegen)' niet beschikbaar.

4. Wanneer gevonden wordt uw apparaat als "Lenco TT-120" weergegeven. Selecteer en

5. Wanneer het koppelen is voltooid, wordt 'Bluetooth Connected (Bluetooth verbonden)'

6. Nu u uw apparaat heeft gekoppeld met de platenspeler, zal het verbinden met de

platenspeler wanneer het binnen bereik is, dat is ongeveer 10 meter of minder.

7. Uw apparaat blijft gekoppeld met de platenspeler tenzij u besluit de verbinding los te

koppelen of te ontkoppelen.

8. U kunt kort op "Pair (Koppelen)" drukken om opnieuw verbinding te maken.

1. Druk op "Back (Terug)" Voor het vorige nummer van uw bluetoothapparaat.

2. Druk op "Next (Volgende)" voor het volgende nummer van uw

3. Druk op "Play/pause (Afspelen/pauzeren)" om uw bluetoothapparaat af te spelen

of te pauzeren.21 “Dit product is voorzien van een Bluetooth-ontvangstfunctie, u kunt er geen Bluetooth-audio mee sturen: dit betekent dat u van een externe bron zoals een smartphone draadloos een Bluetooth-audiosignaal kunt ontvangen.” De TT-120 opladen Steek een oplaadkabel in de DC 5V-aansluiting op het achterpaneel. De rode ledindicator zal oplichten. Het opladen kan tot 2 uur duren. De ledindicator gaat uit wanneer de batterij volledig opgeladen is. De MODE LED (24) zal knipperen wanneer batterij leeg loopt.

HET VERVANGEN VAN DE NAALD

Om de naald te vervangen, verwijzen wij u naar de onderstaande instructies. Het verwijderen van de naald uit het element

1. Plaats een schroevendraaier tegen de punt van de stylus en duw naar onderen zoals

weergegeven in aanwijzing “A”.

2. Verwijder de stylus door de stylus naar voren te trekken en naar onderen te duwen.

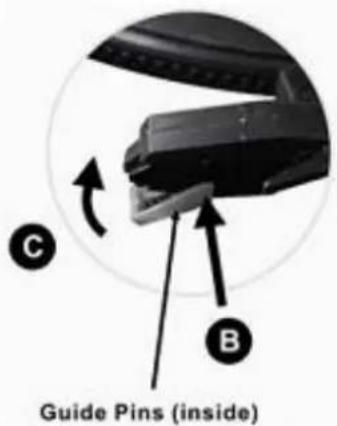

De stylus installeren

1. Houd de punt van de stylus vast en steek de stylus in door te drukken zoals weergegeven

2. Duw de stylus naar boven zoals in aanwijzing “C” totdat de stylus in de puntstand staat.

OPMERKINGEN Wij adviseren u uw platen schoon te maken met een anti-statische doek om maximaal van ze te genieten. Om dezelfde reden dient uw stylus periodiek te worden vervangen (circa elke 250 afspeeluren).22 TIPS VOOR EEN GOED GEBRUIK VAN UW PLATENSPELER

1. Ga voorzichtig te werk bij het openen of sluiten van de stofkap door deze in het midden

of aan beide zijden tegelijk vast te pakken.

2. Raak de naaldpunt niet met uw vingers aan. Vermijd het stoten van de naald tegen de

draaitafel of tegen de rand van de plaat.

3. Reinig de naald regelmatig. Gebruik daarvoor een zachte borstel en beweeg alleen van

achteren naar voren.

4. Als u een reinigingsvloeistof voor de naald moet gebruiken, gebruik deze dan zeer

5. Veeg de behuizing van de platenspeler voorzichtig af met een zachte doek. Gebruik

slechts een klein beetje mild reinigingsmiddel om de platenspeler af te nemen.

6. Gebruik nooit agressieve chemicaliën of oplosmiddelen om onderdelen van het

draaitafelsysteem te reinigen.

SPECIFICATIES Type Riemaandrijving Aandrijfmotor Gelijkstroommotor snelheid 33 1/3 tpm, 45 tpm, 78 tpm wow en flutter <0,35% Draaitafel 200 mm

Adapter Invoer AC 100-240 V, 50/60 Hz, max. 0,3 A uitvoer DC 5 V, 1 A product DC5V;1A23 audio-uitvoer (lijnuitgang) 300-500 mv Opgenomen vermogen 5 W

Koptelefoonaansluiting: 3,5 mm

Bedrijfstemperatuur: 0 °C tot 40 °C Opslagtemperatuur: -20 °C tot 70 °C

Ingebouwde lithiumbatterij: 18650/1200 mAh/3,7 V

Oplaadvermogen: DC 5,0 V≥1500 mA Oplaadtijd batterij ca. 2 uur Afspeeltijd batterij tot 5 uur in platenspelermodus en 8 uur in bluetoothmodus bij 1/3 volume

Vanwege doorlopende verbeteringen zijn de functies en het ontwerp zonder nadere aankondiging onderhevig aan wijzigingen Voedingsadapter (alleen voor EU) Gebruik uitsluitend de lichtnetdapter die in de gebruiksaanwijzing wordt vermeld Informatie Waarde en precisie Naam of handelsmerk van de fabrikant, handelsregistratie en adres DongGuan Obelieve Electronic Co.,Ltd Huazhaoxin Industrial park B-4 / F, Golden phoenix industrial zone, Fenggan town, Dongguan city, Guangdong province, China Modelaanduiding 0BL-0501000E Ingangsspanning 100-240 V Ingangsfrequentie wisselstroom 50/60 Hz Uitgangsspanning 5 V Uitgangsstroom 1 A Uitgang 5 W Gemiddelde actieve efficiëntie 73,6224 Verbruik onbelast vermogen ≤ 0,10

Garantie Commaxx B.V. biedt service en garantie aan overeenkomstig met de Europese wetgeving. Dit houdt in dat u, in het geval van reparaties (zowel tijdens als na de garantieperiode), uw lokale handelaar moet contacteren. Belangrijke opmerking: Het is niet mogelijk om producten die moeten worden gerepareerd rechtstreeks naar Commaxx B.V. te sturen. Belangrijke opmerking: De garantie verloopt als een onofficieel servicecenter het apparaat op wat voor manier dan ook heeft geopend, of er toegang toe heeft gekregen. Het apparaat is niet geschikt voor professioneel gebruik. In het geval van professioneel gebruik worden alle garantieverplichtingen van de fabrikant nietig verklaard. Disclaimer Er worden regelmatig updates in de firmware en/of hardwarecomponenten gemaakt. Daardoor kunnen gedeelten van de instructie, de specificaties en afbeeldingen in deze documentatie enigszins verschillen van uw eigen situatie. Alle onderwerpen die staan beschreven in deze handleiding zijn bedoeld als illustratie en zijn niet van toepassing op specifieke situaties. Aan de beschrijving in dit document kunnen geen rechten worden ontleend. Afvoer van het oude apparaat

Dit symbool geeft aan dat het betreffende elektrische product of de accu/batterij niet mag worden verwijderd als algemeen huishoudelijk afval in Europa. Zorg voor een juiste afvalverwerking door het product en de accu/batterij in overeenstemming met alle van toepassing zijnde lokale wetten voor het verwijderen van elektrische apparatuur of accu's/batterijen te verwijderen. Als u dit doet, helpt u de natuurlijke bronnen te behouden en de standaard van milieubescherming te verbeteren bij de behandeling en verwijdering van elektrisch afval (Afgedankte Elektrische en Elektronische Apparatuur).

Hierbij verklaar ik, Commaxx, dat het type radioapparatuur [Classic Phono TT-120] conform is met Richtlijn 2014/53/EU. De volledige tekst van de25 EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://commaxx-certificates.com/doc/tt-120_doc.pdf Type RF Frequentiebereik (MHz) Vermogen (dBm) Bluetooth 2402-2480

WAARSCHUWING: Luister nooit voor lange tijd op hoge volumeniveaus, om mogelijke gehoorbeschadiging te voorkomen. Service Bezoek voor meer informatie en helpdeskondersteuning www.lenco.com Commaxx B.V. Wiebachstraat 37, 6466 NG Kerkrade, The Netherlands.26 Deutsch
