Caractéristique	Détails
Type d'appareil	Contrôleur de sauna
Modèle	HARVIA Xenio CX36230I
Alimentation	230 V
Puissance maximale	3600 W
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Pour le contrôle de la température et de l'humidité dans les saunas
Interface utilisateur	Écran numérique avec boutons de commande
Maintenance	Vérifier régulièrement les connexions électriques et l'état de l'appareil
Sécurité	Équipé de protections contre la surchauffe
Informations supplémentaires	Compatible avec les saunas Harvia

FOIRE AUX QUESTIONS - Xenio CX36230I HARVIA

Comment réinitialiser le Harvia Xenio CX36230I ?

Pour réinitialiser le Harvia Xenio CX36230I, débranchez l'appareil pendant 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres par défaut.

Pourquoi l'écran du Harvia Xenio CX36230I reste-t-il noir ?

Si l'écran reste noir, vérifiez que l'appareil est bien alimenté et que le fusible n'est pas grillé. Si le problème persiste, contactez le service client.

Comment régler la température sur le Harvia Xenio CX36230I ?

Pour régler la température, utilisez le bouton de réglage sur l'écran. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Le Harvia Xenio CX36230I ne chauffe pas, que faire ?

Vérifiez que le thermostat est correctement réglé et que l'alimentation électrique est fonctionnelle. Si le problème persiste, il peut être nécessaire de vérifier le câblage ou de contacter un professionnel.

Comment changer les réglages de minuterie sur le Harvia Xenio CX36230I ?

Pour changer les réglages de minuterie, appuyez sur le bouton 'Minuterie' et utilisez le bouton de réglage pour définir la durée souhaitée avant que l'appareil ne s'éteigne automatiquement.

Quels sont les messages d'erreur courants sur le Harvia Xenio CX36230I ?

Les messages d'erreur courants incluent E1 (erreur de capteur de température) et E2 (erreur de communication). Consultez le manuel d'utilisation pour des solutions spécifiques à chaque code d'erreur.

Comment nettoyer l'écran tactile du Harvia Xenio CX36230I ?

Utilisez un chiffon doux et sec pour nettoyer l'écran tactile. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Le Harvia Xenio CX36230I est-il compatible avec d'autres équipements de sauna ?

Oui, le Harvia Xenio CX36230I peut être intégré avec d'autres équipements de sauna, mais il est recommandé de vérifier la compatibilité avec des accessoires spécifiques avant l'achat.

Où puis-je trouver le manuel d'utilisation du Harvia Xenio CX36230I ?

Le manuel d'utilisation est généralement inclus dans l'emballage du produit. Vous pouvez également le télécharger depuis le site officiel de Harvia.

Quelle est la garantie du Harvia Xenio CX36230I ?

La garantie standard pour le Harvia Xenio CX36230I est de 2 ans, mais cela peut varier selon le détaillant. Vérifiez les conditions spécifiques lors de l'achat.

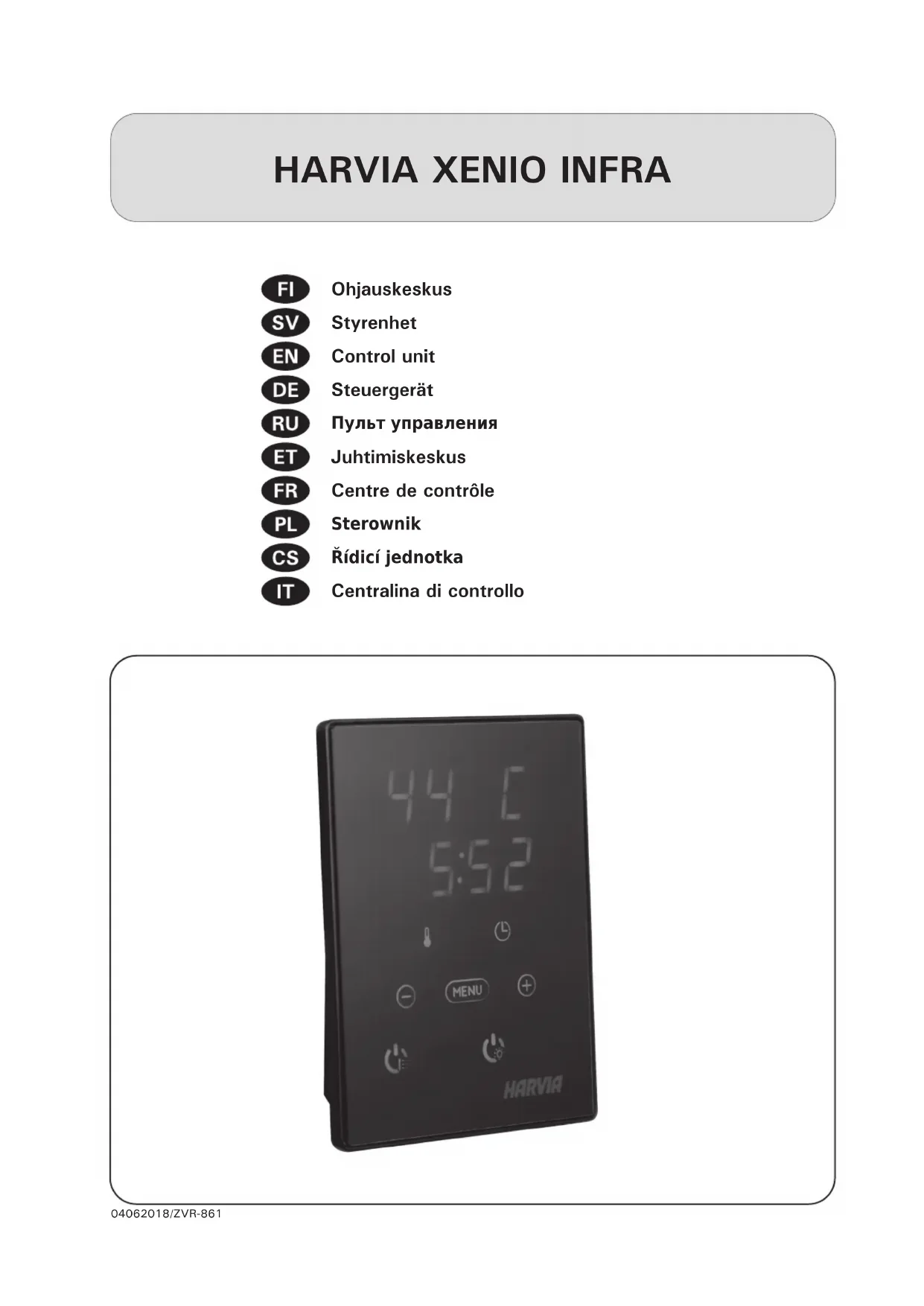

MODE D'EMPLOI Xenio CX36230I HARVIA

3.3. Juhtpaneeli paigaldamine ................................... 35 3.4. Ventilatsioon .................................................... 36 4. VARUOSAD .............................................................. 36Ces instructions d’installation et d’utilisation s’adressent aux propriétaires de cabines infrarouge, radiateurs et centres de contrôle, aux personnes responsables de cabines infrarouge, radiateurs et centres de contrôle, et aux électriciens chargés d’installer les radiateurs et centres de contrôle. Une fois le centre de contrôle installé, ces instruc- tions d’installation et d’utilisation seront remises au propriétaire des cabines infrarouge, radiateurs et centre de contrôle, ou à la personne chargée de leur maintenance. CENTRE DE CONTRÔLE HARVIA XENIO INFRA (CX36I) Fonction du centre de contrôle : le centre de contrôle sert à contrôler les fonctions des cabines infrarouges. Il ne doit en aucun cas être utilisé pour tout autre objet. Félicitations pour cet excellent choix ! Poniższa instrukcja instalacji i montażu sterownika Xenio skierowana jest do osób posiadających kabi- nę infrared, promienniki i sterownik, osób odpowie- dzialnych za funkcjonowanie kabiny infrared jak i dla monterów i elektryków. STEROWNIK HARVIA XENIO INFRA (CX36I) Sterownik ten jest przeznaczony do sterowania i kontrolowania promienników w kabinach infrared. Nie powinien być używany do innych celów. Gratulujemy dokonania znakomitego wyboru!

1.1. Généralités ....................................................... 37

3.1. Installer le capteur de température ....................... 42 3.2. Installer le bloc d’alimentation ............................. 43

3.2.1. Raccordement électrique ............................ 43

3.2.2. Multidrive ................................................ 43

3.2.3. Défaillances du fusible du bloc d’alimentation 43

• Napięcie: 230 V 1N~• Max. moc: 3.6 kW (przykład: 8 x 0.45 kW)• Oświetlenie, max. moc 300 W, 230 V 1N~• Wymiary: 272 mm x 70 mm x 193 mm 1.1. Généralités Le centre de contrôle Harvia Xenio Infra permet de commander 1 à 8 radiateurs infrarouges. La puissance totale maximum des radiateurs est de 3,6 kW. Le centre de contrôle se compose d’un panneau de commande, d’un bloc d’alimentation et d’un capteur de température. Voir figure 1. Le centre de contrôle régule la température dans la cabine infrarouge en fonction des informations transmises par les capteurs. La température est détectée par une thermistance NTC.

1.1.1. Avertissements

• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus, et des personnes avec des capacités physiques, sensorielles ou men- tales réduites, ou un manque d’expérience et de connaissances, à condition qu’ils soient surveillés ou qu’ils aient reçu des instructions concernant l’utilisation de l’appareil de manière sûre et qu’ils aient compris les dangers poten- tiels. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage ne doit pas être réalisé par des enfants sans surveillance. 1.2. Données techniques Tableau de commande :
• Éventail de réglage de la température 25–50 °C• Éventail de réglage du fonctionnement : 1–12 h. Pour des durées de fonctionnement plus longues, veuillez consulter l’importateur ou le fabricant.
• Contrôle de l’allumage• Dimensions : 85 mm x 24 mm x 110 mm• Longueur du câble de commandes 5 m (10 m câble de rallonge optionnel, longueur totale Max. 30 m) Bloc d’alimentation :
• Tension d’alimentation 230 V 1N~• Charge Max. 3,6 kW (exemple : 8 x 0,45 kW)• Contrôle d’allumage, puissance Max. 300 W, 230 V 1N~
• Dimensions : 272 mm x 70 mm x 193 mm Radiateurs infrarouges (1 à 8 pièces) Promienniki (1–8 szt) Figure 1. Composants du système Rysunek 1. Ogólny shcemat połączeń urządzeń WX367 Capteur de température (en option,

Circuit de mesure du capteur de température en court circuit. Vérifiez si les fils marron et bleu du capteur de température et leurs connexions (voir fig. 7) ne présentent pas des défauts. Zwarcie układu pomiarowego czujnika temperatury. Sprawdź podłączenia niebieskiego i brązowego przewodu (patrz rys. 7). E16 Un capteur est raccordé au panneau de commande et au bloc d’alimentation. Il n’est possible d’utiliser qu’un seul capteur (voir paragraphe 3.1.). Enlever les capteurs supplémentaires. Czujnik jest połączony do panela sterującego i do skrzynki elektrycznej. Podłączony może być tylko jeden czujnik (patrz punkt 3.1.). Usunąć dodatkowy czujnik. Tableau 1. Messages d’erreur. REMARQUE ! Toutes les opérations d’entretien doivent être réalisées par un professionnel de la maintenance. Tabela 1. Komunikaty o błędach. Uwaga! Wszelkiego rodzaju sprawdzeń lub napraw może dokonywać wykwalikowany elektryk. Capteur (WX367) :

• Capteur de température : thermistance NTC (22 kΩ/T=25 °C).
• Poids 175 g avec plombs (Ca 4 m)• Dimensions : 51 mm x 73 mm x 27 mm 1.3. Dépannage Si une erreur se produit, le radiateur sera mis hors tension et le tableau de commande affichera un message d’erreur « E » (numéro), ce qui aidera dans le dépannage de la cause de cette erreur. Tableau 1. REMARQUE ! L’utilisateur n’est pas autorisé à intervenir sur le centre de contrôle, seul un profes- sionnel y est habilité. Remplacez un radiateur cassé par le même modèle du même fabricant. Czujnik (WX367):
• Czujnik temperatury: NTC thermistat (22kΩ/T=25°C)• Waga: 175 g z przewodami, (dł. ok. 4 m)• Wymiary: 51 mm x 73 mm x 27 mm 1.3. Problemy (errors) W przypadku wystąpienia jakiegoś błędu nastąpi odcięcie zasilania promienników, a na głównym wyświetlaczu pojawi się informacja o błędzie „E (numer błędu)”, która pomoże w rozwiązaniu problemu. Tabela 1. WAŻNE! Wszystkie naprawy powinny być wykony- wane przez wykwali󰂛kowany personel. Uszkodzony promiennik należy wymienić na ten sam model, tego samego producenta.39 FR PL

Lorsque le centre de contrôle est raccordé à la source d’alimentation et que le commutateur prin- cipal (voir figure 1) est allumé, le centre de contrôle est en mode veille et prêt à l’emploi. La lumière de fond des boutons E/S s’allume dans le tableau de commande. 2.1. Mise sous tension des radiateurs Démarrez le radiateur en appuyant sur le bouton E/S du tableau de commande. Lorsque le radiateur démarre, la ligne supérieure de l’affichage présente la température réglée et la ligne inférieure montre l’heure à régler pendant cinq secondes. Lorsque la température souhaitée est atteinte dans la cabine infrarouge, les radiateurs sont éteints automatiquement. Pour conserver la tem- pérature souhaitée, le centre de contrôle allumera et éteindra les radiateurs régulièrement. 2.2. Mise hors tension des radiateurs Les radiateurs s’éteignent et le centre de contrôle passe en mode veille lorsque

• le bouton E/S est enfoncé,• la durée de fonctionnement réglée prend fin, • une erreur survient. REMARQUE ! Il est important de vérifier que les radiateurs sont mis hors tension par le centre de contrôle une fois le délai écoulé ou après que les radiateurs ont été éteints manuellement. 2.3. Changement des réglages La structure du menu réglages et la modification des réglages sont indiquées dans les figures 3a et 3b. La valeur de température programmée et toutes les autres valeurs de réglage sont stockées en mé- moire et s’appliqueront également lorsque le dispo- sitif est allumé la fois suivante.

Appuyez sur le bouton MENU pour ouvrir le menu réglages. Wcisnij przycisk Menu. Température de la cabine infrarouge L’affichage montre le réglage de la tempé- rature de la cabine infrarouge. Le témoin de température clignote.

• Modifiez le réglage à la température souhaitée avec les boutons – et +. La plage est de 25 à 50 °C. Temperatura w kabinie infrared Na wyświetlaczu pojawia się temperatura zaprogramowana.
• Zmiany programowanej temperatury dokonujemy za pomocą przycisków – oraz +. Zakres temperatury 25–50 °C. Appuyez sur le bouton MENU pour accéder au réglage suivant. Wciśnij przycisk Menu, aby przejść do kolejnych ustawień. Durée restante de fonctionnement Appuyez sur les boutons – et + pour ré- gler la durée restante de fonctionnement. Czas pracy promienników Wcisnij przycisk + lub – w celu ustalenia czasu pracy promienników. Appuyez sur le bouton MENU pour quitter. Aby wyjść wcisnij przycisk Menu. Mode basique (radiateurs allumés) La ligne supérieure montre la température de la cabine infrarouge. La ligne inférieure montre la durée de fonctionnement restante. Les deux témoins s’allument. Tryb podstawowy (włączenie promienników) Górny rząd wyświetlacza pokazuje temperaturę w kabinie. Dolny rząd wyświetlacza pokazuje czas pracy promienników. Exemple : les radiateurs sont allumés pendant 3 heures et 30 minutes. Przykład: promiennik będzie pracował przez 3 godz. i 30 min.

Ouvrez le menu réglages en appuyant simultanément sur les emplacements des boutons –, MENU et + (voir figure 2). Appuyez pendant 5 secondes. Les boutons ne s’allument pas lorsque l’unité de contrôle se trouve en mode veille. Otwórz menu ustawień, jednocześnie naciskając przyciski -, MENU i + (patrz rys. 2). Przytrzymaj przez 5 sekund. Jeśli sterownik znajduje się w trybie gotowości, przyciski nie będą świecić. Durée de fonctionnement maximale La durée de fonctionnement maximale peut être modifiée avec les boutons – et +. La plage est de 1 à 12 heures (1 heure*). Maksymalny czas pracy pieca Maksymalny czas pracy pracy pieca moż być zmieniony przyciskami – i +. Zakres: 1–12 godz. (ustawienie fabryczne – 1 godz.) Appuyez sur le bouton MENU pour accéder au réglage suivant. Aby przejść do następnego ustawienia przyciśnij MENU. Régler les capteurs de température L’indication peut être réglée de +/- 5 unités. Le réglage n’affecte pas directe- ment la valeur de température mesurée, mais change la courbe de mesure. Regulacja Czujnika Odczytu Odczyt może być zmieniony o +/-5 jednostek. Regulacja nie wpływa bezpośrednio na wartość mierzonej temperatury, ale zmienia krzywą pomiaru. Appuyez sur le bouton MENU pour accéder au réglage suivant. Aby przejść do następnego ustawienia przyciśnij MENU. Mémoire en cas de panne de courant La mémoire en cas de panne de courant peut être allumée (ON) ou éteinte (OFF*).

• Une fois allumée, le système redémarre après une coupure d’électricité.
• Une fois éteinte, la coupure éteindra le système. Vous devrez réenfoncer le bouton E/S pour redémarrer.
• Les règlements de sécurité pour l’utilisation de la mémoire varient selon la région. Pamięć sterownika – w przypadku awarii prądu Pamięć ustarek może być włączona ON lub wyłączona OFF (OFF – ustawienie fabryczne).

3. INSTRUCTIONS D’INSTALLATION

Les connexions électriques du centre de contrôle peuvent uniquement être effectuées par un élec- tricien professionnel agréé et en accord avec la ré- glementation en vigueur. Une fois l’installation du centre de contrôle terminée, la personne chargée de l’installation doit remettre à l’utilisateur les ins- tructions d’installation et d’utilisation qui accom- pagnent le centre de contrôle et doit dispenser à l’utilisateur la formation appropriée pour utiliser les radiateurs et le centre de contrôle. 3.1. Installer le capteur de température Il existe 2 options possibles concernant la mise en place du capteur de température. Choisir des op- tions suivantes (figure 4).

• Option A : Connecter le capteur de température interne dans le panneau de commande (voir figure 9). Fixer le panneau de commande dans la cabine infrarouge à une hauteur minimum de 1 m.
• Option B : Connecter le capteur de température WX367 au bloc d’alimentation. Fixer le capteur de température sur une paroi à l’intérieur de la cabine infrarouge, à une hauteur minimum de 1 m. Le panneau de commande peut être placé à l’extérieur de la cabine. Remarque ! N’installez pas le capteur de tempéra- ture à moins de 1000 mm. d’un conduit d’air omni- directionnel ou à moins de 500 mm. d’un conduit d’air non dirigé vers le capteur. Voir figure 5. Le flux d’air près d’un tuyau d’air refroidit le capteur, ce qui aboutit à des relevés de températures inexacts vers le centre de contrôle. En conséquence, les radia- teurs risquent de surchauffer. Figure 4. Options concernant le type de capteur et la mise en placeRysunek 4. Opcje dla montażu czujnika temperatury 360° 180° >1000 mm>500 mm Instalacji i montażu sterownika Xenio może doko-nywać tylko i wyłącznie wykwali󰂛kowany elektryk, zgodnie z instrukcją. Po zakończeniu instalacji in-strukcja powinna być przekazana użytkownikowi. Użytkownik również powinien być przeszkolony w zakresie podstawowej obsługi sterownika. 3.1. Instalacja czujnika temperatury Są 2 możliwości umiejscowienia czujnika temperatury. Na-leży wybrać poniższych możliwości (rys.4).• Opcja A: Podłącz wewnętrzny czujnik temperatury, który znajduje się w panelu (patrz. rys. 9). Przymocuj panel wewnątrz kabiny na wysokości min. 1m.• Opcja B: Podłącz czujnik temperatury WX367 do skrzynki elektrycznej. Przykręć czujnik WX367 do ściany, wewnątrz kabiny, na wysokości min. 1m. Panel sterujący może być zamontowany na zewnątrz kabiny.WAŻNE! Nie należy instalować czujnika temperatury bliżej niż 1000mm od wylotu powietrza w przypad-ku wentylacji wymuszonej (wentylator) oraz 500mm w przypadku wentylacji grawitacyjnej. Patrz rys. 5. Bliższe usytuowanie czujnika może spowodować jego chło-dzenie co spowoduje, że informacje dotyczące wartości temperatury przesyłane do sterownika będą błędne. W konsekwencji może to doprowadzić do przegrzania pro-mienników.Figure 5. Distance minimale du capteur avec le conduit d’airRysunek 5. Minimalne odległości czujnika temperatury od otworu wentylacyjnegomin. 1000 mmmin. 1000 mm A B43 FR PL 3.2. Installer le bloc d’alimentation Installez le bloc d’alimentation à l’extérieur de la cabine infrarouge, dans un endroit sec à une tem- pérature ambiante de >0 ºC. Consultez la figure 6 pour connaître les instructions sur le moyen d’ouvrir le cache du bloc d’alimentation et savoir comment le fixer. Remarque ! N’incrustez pas le bloc d’alimenta- tion dans la structure du mur, au risque d’engendrer un chauffage excessif des composants internes du bloc et l’endommager. Vérifier une ventilation suf- fisante autour du bloc d’alimentation. Voir figure 6.

3.2.1. Raccordement électrique

La figure 7 montre les connexions électriques du bloc d’alimentation. Se reporter aussi aux instruc- tions d’installation fournies avec les radiateurs in- frarouges. Le câble de raccordement doit être un câble en caoutchouc de type H07RN-F si le câblage du radia- teur infrarouge n’est pas situé dans les structures. Le câblage doit être situé principalement dans les structures (en dehors de la couche isolante). Remarque ! Si le câble principal est endommagé, le fabricant ou son agent d’entretien ou une per- sonne de même qualification doit le remplacer pour éviter les dangers.

Il est possible de connecter jusqu’à 8 blocs d’ali- mentation en parallèle de sorte qu’ils partagent le même panneau de commande. Le principe de connexion est présenté dans la figure 8. Il n’est possible d’utiliser qu’un seul capteur de température. Le capteur doit être connecté au pre- mier bloc d’alimentation de la chaîne ou au panneau de commande (voir paragraphe 3.1.).

3.2.3. Défaillances du fusible du bloc

d’alimentation Un fusible grillé doit être remplacé par un fusible neuf. Le placement des fusibles dans le bloc d’ali- mentation est indiqué dans la figure 7.

1. Faites passer le câble de commandes vers le tableau

de commande au travers du trou dans l’arrière du tableau.

2. Fixez la plaque arrière à un mur avec des vis.

3. Poussez le câble de commandes dans le connecteur.

4. Connecter le capteur de température (voir les options

présentées à la section 3.1.)

5. Appuyez la plaque avant dans la plaque arrière.

Figure 10.Rysunek 10. 3.4. Ventilation L’air de la cabine infrarouge doit se renouveler six fois par heure. Le schéma 10 présente différentes options de ventilation. A. Emplacement de la bouche d’air. Si l’on utilise une ventilation mécanique, placer la bouche d’arri- vée d’air sur le plafond de la cabine infrarouge ou sur le mur près du plafond. Si l’on utilise une ventilation par gravité, placer la bouche d’arrivée d’air sur le mur près du sol. Le dia- mètre du conduit d’arrivée d’air doit être de 50 à 100 mm. B. Bouche d’évacuation d’air. Placer la bouche d’évacuation d’air près du sol, aussi loin que possible de la bouche d’arrivée d’air. Le dia- mètre du conduit d’évacuation d’air doit être le double de celui du conduit d’arrivée d’air. C. Si la bouche d’évacuation d’air est située dans la pièce voisine, l’espace sous la porte de la cabine infrarouge doit être au minimum de 100 mm. La ventilation mécanique est obligatoire.
