Typ produktu	Ovládací centrum pro infračervenou kabinu
Značka	Harvia
Model	Xenio CX36230I
Napájení	230 V 1N~, 50 Hz
Maximální výkon topných těles	3,6 kW (až 8 topných těles po 0,45 kW)
Teplotní rozsah	25 °C až 50 °C
Časovač	1 až 12 hodin
Rozměry ovládacího panelu	85 mm x 24 mm x 110 mm
Rozměry napájecí jednotky	272 mm x 70 mm x 193 mm
Hmotnost teplotního čidla	175 g (s kabelem 4 m)
Délka ovládacího kabelu	5 m (prodlužitelný až na 30 m)
Teplotní čidlo	NTC termistor (22 kΩ při 25 °C)
Hlavní funkce	Regulace teploty, časovač, osvětlení (max 300 W), digitální displej, správa chyb
Instalace	Kvalifikovaným elektrikářem; čidlo uvnitř kabiny ve výšce ≥1 m; napájecí jednotka vně v suchém prostředí
Kompatibilita topných těles	Infračervená topná tělesa Harvia vhodného výkonu, až 8 ks
Zobrazení chyb	Kódy E na displeji pro snadné odstraňování problémů
Bezpečnost	Automatické vypnutí při chybě; použití dětmi od 8 let pod dozorem; neponořovat
Údržba a čištění	Vnější čištění jemným hadříkem; nepoužívat abrazivní prostředky; před čištěním odpojit napájení
Náhradní díly a opravitelnost	Vyměnitelné pojistky; ostatní zásahy provádí odborník; používat originální díly Harvia
Všeobecné informace	Návod k dispozici v několika jazycích; celková hmotnost cca 1,5 kg

Často kladené otázky - Xenio CX36230I HARVIA

Jak zapnout infračervená topná tělesa?

Stiskněte tlačítko E/S na ovládacím panelu. Displej zobrazuje nastavenou teplotu a dobu provozu. Topná tělesa se automaticky vypnou při dosažení požadované teploty.

Jaký je nastavitelný teplotní rozsah?

Teplotu lze nastavit od 25 °C do 50 °C v nabídce. K úpravě použijte tlačítka - a +.

Jak nastavit časovač?

V nabídce po nastavení teploty můžete upravit dobu provozu od 1 do 12 hodin tlačítky - a +. Časovač se zobrazuje jako zbývající čas.

Co dělat v případě chybového hlášení 'E'?

Chybové hlášení indikuje problém. Viz tabulka chyb v návodu. Pokud chyba přetrvává, kontaktujte odborníka. Nepokoušejte se o opravu sami.

Mohu ovládat osvětlení kabiny?

Ano, osvětlení (max 300 W) lze zapnout/vypnout pomocí vyhrazeného tlačítka na ovládacím panelu nebo samostatně vypínačem.

Kam nainstalovat teplotní čidlo?

Čidlo musí být umístěno uvnitř kabiny, ve výšce alespoň 1 m, mimo vzduchové kanály, aby nedošlo k nepřesnému měření. Existují dvě možnosti: interní v ovládacím panelu nebo externí (model WX367).

Jak připojit více napájecích jednotek?

Lze připojit až 8 jednotek paralelně. Je potřeba pouze jedno teplotní čidlo připojené k první jednotce. Postupujte podle schématu zapojení v návodu.

Jakou údržbu vyžaduje ovládací centrum?

Vnější části čistěte jemným hadříkem. Nepoužívejte chemické prostředky. V případě potřeby zkontrolujte pojistky napájecí jednotky. Veškeré vnitřní zásahy musí provádět odborník.

Jaká jsou důležitá bezpečnostní opatření?

Zařízení mohou používat děti od 8 let pod dohledem. Neponořovat. Elektrickou instalaci musí provést oprávněný elektrikář. Zajistěte dostatečné větrání okolo napájecí jednotky.

Kde najdu náhradní díly?

Používejte výhradně originální díly Harvia. Pojistky jsou k dispozici v napájecí jednotce. Pro ostatní díly kontaktujte zákaznický servis Harvia nebo autorizovaného prodejce.

NÁVOD K OBSLUZE Xenio CX36230I HARVIA

Tyto pokyny k montáži a použití jsou určeny jak pro majitele nebo osobu odpovědnou za provoz infračervených kabin, zářičů a řídicích jednotek, tak pro elektrotechnika zodpovědného za instalaci zářičů a řídicích jednotek. Jakmile je řídicí jednotka nainstalována, je třeba tyto pokyny k montáži a použití předat majiteli infračervené kabiny, zářičů a řídicí jednotky nebo osobě zodpovědné za jejich údržbu.

ŘÍDICÍ JEDNOTKA HARVIA XENIO INFRA (CX36I)

Účel použití řídicí jednotky: Řídicí jednotka je určena pro ovládání funkcí infračervených zářičů. Nesmí být používána k jinému účelu.

Blahopřejeme Vám k vaší volbě!

OBSAH

1. HARVIA XENIO INFRA 47

1.1. Obecné ....47 1.1.1. Upozornění ....47

1.2. Technické údaje ....47 1.3. Řešení potíží ....48

1. POKYNY K POUŽITÍ 49

2.1. Spuštění zářičů .....49 2.2. Vypnutí zářičů .....49 2.3. Změna nastavení .....49 2.4. Osvětlení .....50

1. POKYNY K MONTÁŽI .... 52 3.1. Instalace teplotního čidla .... 52

3.2. Instalace napájecí jednotky ....53 3.2.1. Elektrické připojení ....53 3.2.2. Multidrive ....53 3.2.3. Poruchy pojistek napájecí jednotky ....53

3.3. Místo pro instalaci a připevnění ovládacího panelu .....55 3.4. Větrání .....56

1. NÁHRADNÍ DÍLY 56

IT

Úkolem řídící jednotky Harvia Xenio Infra je ovládat 1-8 infračervených zářičů. Maximální celkový výkon zářičů je 3,6 kW. Řídící jednotka se skládá z řídícího panelu, jednotky napájení a teplotního čidla. Viz obrázek 1.

Rídicí jednotka reguluje teplotu v infračervené kabině na základě informací předaných čidlem. Teplota je snímána NTC termistorem.

1.1.1. Upozornění

- Toto zařízení mohou používat děti od 8 let i lidé, kteří mají omezenou pohyblivost, smyslové či mentální poruchy v případě dozoru, anebo pokud jim byly podány přesné instrukce jak toto zařízení bezpečně používat a vysvětlit k čemu by mohlo dojít, pokud by se zařízení používalo špatně. S tímto zařízením si děti nesmějí hrát a bez dozoru jej nesmí čistit ani provádět jinou údržbu.

1.2. Technické údaje

Rídicí panel:

• Rozsah nastavení teploty: 25–50 °C.
• Rozsah nastavení provozní doby: 1-12 h. Ohledně delší provozní doby se poradte s dovozcem/výrobcem.
• Ovládání osvětlení
• Rozměry: 85 mm x 24 mm x 110 mm
• Délka datového kabelu: 5 m (k dispozici je prodlužovací kabel o délce 10 m, max. celková délka 30 m)

Napájecí jednotka:

• Napájecí napětí: 230 V 1N\~
  • Max. zatížení: 3,6 kW (příklad: 8 x 0,45 kW)
• Ovládání osvětlení, max. výkon: 300 W, 230 V 1N\~
• Rozměry: 272 mm × 70 mm × 193 mm

Čidla:

• Teplotní čidlo je vybaveno resetovatelnou ochranou proti přehřátí a NTC termistorem pro snímání teploty (22 kΩ / T = 25 °C)
  • Hmotnost: 175 g s kabely (cca 4 m)
  • Rozměry: 51 mm × 73 mm × 27 mm

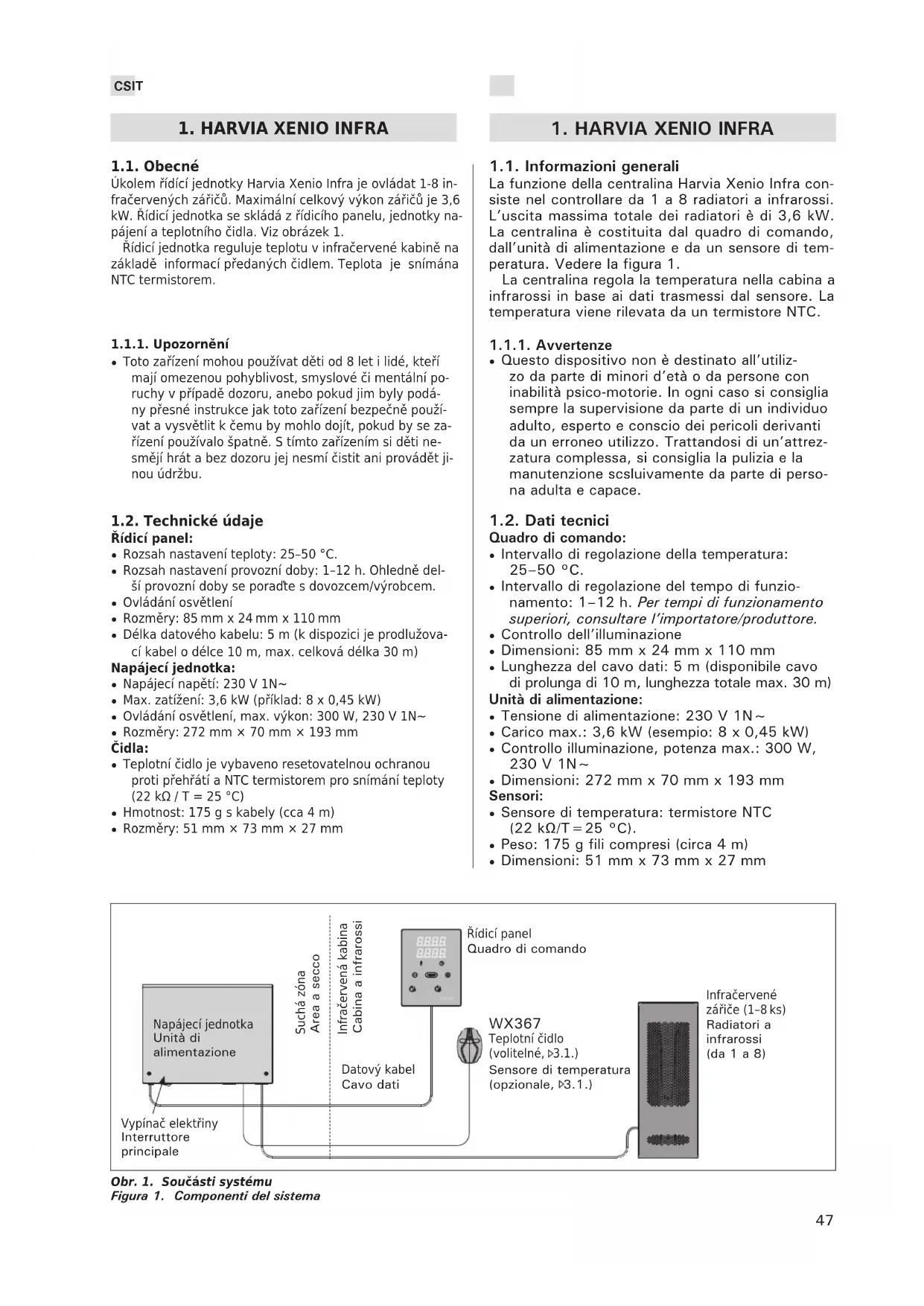

1. HARVIA XENIO INFRA

Obr. 1. Součásti systému
Figura 1. Componenti del sistema

1.3. Řešení potíží

Pokud dojde k chybě, je přerušen přívod proudu k zářičům a na ovládacím panelu se zobrazí chybové hlášení „E (číslo)“, čímž se usnadní odstranění příčiny dané chyby. Tabulka 1.

Poznámka! Veškeré servisní činnosti musí být prováděny vyškoleným zaměstnancem údržby. Jednotka neobsahuje žádné části, u kterých může údržbu provádět uživatel. Porouchané topné těleso vyměňte za stejný model u téhož výrobce.

Tab. 1. Chybová hlášení. Poznámka! Veškeré servisní činnosti musí být prováděny vyškoleným zaměstnancem údržby. Jednotka neobsahuje žádné části, u kterých může údržbu provádět už ivatel.
Tabella 1. Messaggi di errore. Nota! Tutti gli interventi di servizio devono essere eseguiti da personale addetto. All'interno non sono presenti componenti riparabili dall'utente.

2. POKYNY K POUŽITÍ

Když je řídicí jednotka připojena k napájení a hlavní spínač (obrázek 1) je zapnutý, řídicí jednotka je v pohotovostním režimu a připravena k použití. Na řídicím panelu svítí podsvícené tlačítko I/O.

2.1. Spuštění zářičů

Spustte záříče stiskem tlačítka I/O na ovládacím panelu.

Když se zářiče spustí, horní řádek displeje zobrazí nastavenou teplotu a spodní řádek na pět vteřin zobrazí nastavenou dobu provozu.

Záříče se automaticky vypnou po dosažení požadované teploty v infrakabině. Pro udržení požadované teploty bude ovládací jednotka záříče periodicky spínat a vypínat.

2.2. Vypnutí zářičů

Zářiče se vypnou a řídicí jednotka se přepne do pohotovostního režimu, když

• stisknete tlačítko I/O,
- vyprší provozní doba, nebo
- dojde k chybě.

POZNÁMKA! Je nutné zkontrolovat, zda řídicí jednotka vypnula napájení zářičů po uplynutí doby provozu nebo po jejich ručním vypnutí.

2.3. Změna nastavení

Na obr. 3a a 3b je znázorněna struktura nabídky a změny nastavení.

Naprogramovaná hodnota teploty a hodnoty všech ostatních nastavení se uloží do paměti a použijí se při příštím zapnutí zařízení.

2. ISTRUZIONI PER L'USO

Displej Kontrolky Teplota Doba provozu Menu a navigační tlačítka Snížit hodnotu *) Změna režimu Zvýšit hodnotu *) *) Změnu urychlíte tak, že tlačít- ko přidržíte stlačené Provozní tlačítka Záříče zap/vyp Osvětlení zap/vyp Display Spie Temperatura Tempo di attività Menu e tasti di navigazione Riduzione valore *) Cambio modalità Incremento valore *) *) Premere e tenere premuto per modificare il valore più velocemente. Tasti di funzionamento Radiatori on/off Illuminazione on/off

Obr. 2. Ovládací panel
Figura 2. Quadro di comando

2.4. Osvětlení

Osvětlení místnosti infrakabiny lze nastavit tak, aby ho bylo možné ovládat z řídicího panelu. (Max. 300 W.) Osvětlení a ventilátor lze spustit a vypnout samostatně, nezávisle na ostatních funkcích.

Stisknutím tlačítka na řídicím panelu zapnete/vypnete osvětlení.

2.4. Illuminazione

9.5.8.08.3:4.0

Základní režim (záříče zapnuty)Horní řádek zobrazuje teplotu v infrakabině.Spodní řádek ukáže zbývající dobu provozu.

Modalità di base (radiatori accesi)Nella riga superiore viene visualizzata la temperatura della cabina a infrarossi. Nella riga inferiore viene visualizzato il tempo di attività restante.

	Nabídku otevřte stisknutím tlačítka MENU.	Premere il tasto MENU per aprire il menu delle impostazioni.
	Teplota v infrakabiněNa displeji je zobrazeno nastavení teploty v infrakabině.Nastavení na požadovanou teplotu se změní pomocí tlačítek + a -. Rozsah je 25-50 °C.	Temperatura della cabina a infrarossiSul display viene visualizzata l’impostazione della temperatura della cabina a infrarossi.Modificare l’impostazione sulla temperatura desiderata con i tasti – e + . L’intervallo è compreso tra 25 e 50 °C.
	Na další nastavení přejdete stisknutím tlačítka MENU.	Premere il tasto MENU per accedere all’impostazione successiva.
	Zbývající čas vytápěníZbývající čas vytápění nastavíte stisknutím tlačítek - a +.	Tempo di funzionamento restantePremere i tasti – e + per regolare il tempo di funzionamento restante.
	Příklad: Zářiče budou zapnuty po dobu 3 hodin a 30 minut.		Esempio: i radiatori rimarranno accesi per 3 ore e 30 minuti.
	Zadávání ukončíte stisknutím tlačítka MENU.	Premere il tasto MENU per uscire.

Obr. 3a. Nastavení struktury nabídky, základní nastavení
Figura 3a. Struttura del menu delle impostazioni (impostazioni di base)

DODATEČNÉ NASTAVENÍ/IMPOSTAZIONI SUPPLEMENTARI

Pohotovostní režim řídicí jednotkyNa řídicím panelu svítí podsvícené tlačitko I/O.

Standby della centralinaSul quadro comandi la luce del tasto I/O si accende.

	Spustte menu současným stisknutím tlačítek -, MENU a +. (viz obr. 2).Stiskněte je na 5 sekund.⚠ Pokud tlačítka nesvítí, je řídící jednotka v pohotovostním režimu.	Apri la lista delle funzioni tenendo premuto contemporaneamente nella posizione dei tasti -, MENU e + del quadro comando (vedere la figura 2). Tieni premuto per 5 secondi.⚠ I tasti non sono illuminati essendo il quadro comandi in stand-by.
	Maximální doba vyhříváníMaximální dobu vyhřívání můžete změnit pomocí tlačítek - a +. Rozsah je 1-12 hodin (1 hodiny*).	Tempo di funzionamento massimoÈ possibile modificare il tempo di funzionamen-to massimo con i tasti - e +. L’intervallo è compreso tra 1 e 12 ore (1 ore *)).
	Příklad: Zářiče budou zapnuty po dobu 1 hodiny od spuštění.	Esempio: i radiatori rimarranno accesi per 1 ora dall’accensione.
[IMAGE]	Na další nastavení přejdete stisknutím tlačítka MENU.	Premere il tasto MENU per accedere all’impostazione successiva.
[IMAGE]	Nastavení čidla čteníČtení lze upravovat po +/-5 jednotkách.Nastavení nemá přímý vliv na měřenou teplotu, avšak změní se měřicí křivka.	Regolazione della lettura del sensoreÈ possibile correggere la lettura di +/-5 unità.La regolazione non influisce direttamente sul valore della temperatura misurata, ma modifica la curva di misurazione.
[IMAGE]	Na další nastavení přejdete stisknutím tlačítka MENU.	Premere il tasto MENU per accedere all’impostazione successiva.
[IMAGE]	Paměť pro případ výpadků prouduPaměť pro případ výpadků proudu lze zapnout či vypnout *).Když je paměť zapnutá, systém se po výpadku proudu znovu spustí.Když je paměť vypnutá, výpadek proudu systém vypne. Pro restartování musíte stisknout tlačítko I/O.Bezpečnostní předpisy pro použití paměti se liší oblast od oblasti.	La memoria per guasti di alimentazioneLa memoria per guasti di alimentazione può essere attivata (ON) o disattivata (OFF *)).Se è acceso, il sistema si riaccende dopo un’interruzione elettrica.Se l’interruzione elettrica si verifica quando il sistema è spento, il sistema si arresta completamente. Sarà necessario premere il tasto I/O per riavviarlo.Le norme di sicurezza per l’utilizzo della memoria variano da regione a regione.
	Stiskněte tlačítko MENU. Řídicí jednotka se přepne do pohotovostního režimu.	Premere il tasto MENU. La centralina passa alla modalità di standby.

*) Tovární nastavení/impostazione predefinita
Obr. 3b. Nastavení struktury nabídky, dodatečné nastavení
Figura 3b. Struttura del menu delle impostazioni (impostazioni supplementari)

3. POKYNY K MONTÁŽI

Elektrické připojení řídicí jednotky může být provedeno pouze autorizovaným profesionálním elektrikářem a v souladu s platnými předpisy. Když je instalace řídicí jednotky dokončena, osoba zodpovědná za instalaci musí uživateli předat pokyny k montáži a použití, které jsou dodávány s řídicí jednotkou. Rovněž musí uživateli poskytnout nezbytné školení ohledně používání topného tělesa a řídicí jednotky.

3.1. Instalace teplotního čidla

Pro umístění teplotního čidla jsou dvě možnosti. Zvolte z následujících možností (obrázek 4).

• Možnost A: Zapojte interní čidlo teploty dovnitř ovládacího panelu (viz obrázek 9). Namontujte ovládací panel dovnitř infrakabiny ve výšce nejméně 1 m.
• Možnost B: Připojte teplotní čidlo WX367 k napájecí jednotce. Připevněte teplotní čidlo na stěnu uvnitř infrakabiny ve výšce nejméně 1 m. Ovládací panel lze umístit vně kabiny.

Poznámka! Neinstalujte teplotní čidlo blíže než 1 000 mm od všesměrového ventilačního otvoru nebo blíže než 500 mm od větracího otvoru směřujícího od čidla. Viz obrázek 10. Proudění vzduchu poblíž ventilačního otvoru ochlazuje čidlo, čímž jsou do řídící jednotky přenášeny nepřesné hodnoty teploty. V důsledku toho může dojít k přehřátí zářičů.

Obr. 5. Minimální vzdálenost čidla od ventilačního otvoru Figura 5. Distanza minima tra il sensore e gli sfiatatoi

3.2. Instalace napájecí jednotky

Namontujte napájecí jednotku vně infrakabiny, na suchém místě s okolní teplotou >0 °C. Pokyny k otevření krytu jednotky napájení a k montáži jednotky viz obrázek 6.

Poznámka! Nezabudovávejte napájecí jednotku do zdi, protože by mohlo dojít k nadměrnému zahřívání vnitřních součástí jednotky a k jejímu poškození. Viz obrázek 6.

3.2.1. Elektrické připojení

Obrázek 6 ukazuje elektrické připojení napájecí jednotky. Viz též pokyny pro montáž infračervených zářičů.

Pokud propojovací kabel infračerveného topného tělesa není uvnitř konstrukce sauny, musí se nainstalovat pryžový přívodní kabel typu H07RN-F. Propojovací kabel by měl být spíše umístěn ve vnitřní části konstrukce (vně izolační vrstvy).

Poznámka! Jestliže dojde k poškození přívodního kabelu, musí být vyměněn výrobcem nebo jeho servisním zástupcem, popřípadě adekvátně kvalifikovanou osobou, aby se předešlo možným rizikům.

3.2.2. Multidrive

Sériově lze zapojit až 8 napájecích jednotek, takže mohou sdílet stejný řídicí panel. Princip zapojení je znázorněn na obrázku 8.

Lze použít pouze jedno teplotní čidlo. Čidlo lze zapojit bud’ do první napájecí jednotky v sérii, nebo do ovládacího panelu (▶3.1.).

3.2.3. Poruchy pojistek napájecí jednotky

Spálenou pojistku vyměňte za novou se stejnou hodnotou. Umístění pojistek v napájecí jednotce je znázorněno na obrázku 7.

- Je-li pojistka pro výstupy relé spálená, došlo k problému s osvětlením. Zkontrolujte vedení a funkčnost osvětlení.

Datový kabel Cavo dati Ovládací panel Quadro di comando Teplotní čidlo Sensore di temperatura Volitelné, ▷3.1. Opzionale, ▷3.1. Multidrive ▶3.2.2. Modrý Blu Hnědý Marrone Pojistka pro výstupy relé Fusibile per uscite relé T2.5 A Keramická, pomalá In ceramica, lento Vypínač elektriny Interruttore principale Osvětlení (volitelné) Illuminazione (opzionale) 230 V 1N~ max. 300 W N L 3 x 1.5 mm² N L 450 W N L 450 W 450 W 450 W 450 W 450 W 450 W N L 3 x 2.5 mm² Pojistka 16 A Fusibile 16 A N L 230 V 1N~ max. 3.6 kW Napájení Alimentazione elettrica Infračervené záříče (1-8 ks, celkový výkon max. 3,6 kW) Radiatori a infrarossi (da 1 a 8, uscita max. totale 3.6 kW) ZVR-862/A

Obr. 7. Elektrické připojení

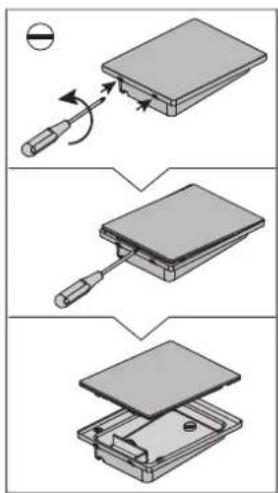

3.3. Místo pro instalaci a připevnění ovládacího panelu

Namontujte ovládací panel uvnitř či vně infrakabiny, na suché, snadno přístupné místo s okolní teplotou >0 °C. Obrázek 9.

1. Přípojný kabel ovládacího panelu provlékněte otvorem v zadní straně panelu.
2. Zadní kryt připevněte na stěnu šrouby.
3. Připojovací kabel zasuňte do konektoru.
4. Připojte teplotní čidlo (viz možnosti v kapitole 3.1.)

5. Čelní kryt zatlačte do zadního krytu.

6. Inserire il cavo dati all'interno del foro del coperchio posteriore.

7. Fissare il coperchio posteriore alla parete con le viti.
8. Inserire il cavo dati nel connettore.
9. Collegare il sensore di temperatura (vedere le opzioni nella sezione 3.1.).
10. Premere il coperchio anteriore in quello posteriore.

Obr. 9. Upevnění ovládacího panelu
Figura 9. Installazione del quadro di comando

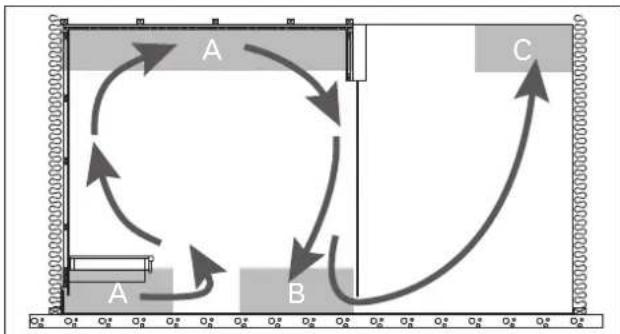

3.4. Větrání

Vzduch v infra kabině by se měl měnit šestkrát za hodinu. Na obrázku č. 10 jsou zobrazeny různé možnosti ventilace.

A. Umístění ventilu přívodu vzduchu. Jestliže je ventilace s mechanickou cirkulací vzduchu v provozu, umístěte přívodový ventil vzduchu na strop infra kabiny nebo na stěnu v blízkosti stropu. Pokud je v provozu gravitační ventilace, umístěte přívodový ventil vzduchu na stěnu v blízkosti podlahy. Větrací potrubí musí mít minimální průměr 50-100 mm.
B. Ventil odpadního vzduchu. Umístěte ventil odpadního vzduchu v blízkosti podlahy, pokud možno co nejdále od přívodu vzduchu. Průměr odvětrávacího potrubí musí být dvojnásobkem průměru přívodního potrubí.
C. Jestliže je ventil odpadního vzduchu ve vedlejší místnosti, mezera pod dveřmi infra kabiny musí být nejméně 100 mm. Odtah musí být vybavený mechanickým větrákem.

Obr. 10. / Figura 10.

3.4. Ventilazione

Doporučujeme používat pouze náhradní díly od výrobce.
