| Type de produit | Système de vidéoconférence |
| Marque | AVer |
| Modèle | VB342 Pro |
| Dimensions (approx.) | 200 x 100 x 100 mm (estimation) |
| Poids | 1.2 kg (estimation) |
| Alimentation | Adaptateur secteur 12 V CC, cordon d'alimentation inclus |
| Consommation électrique | Non spécifiée |
| Objectif | Objectif grand angle avec zoom optique (non spécifié) |
| Microphone | 10 microphones intégrés avec réseau |
| Ports de connexion | USB 3.0 Type-B (PC), USB 2.0 Type-A, HDMI, Ethernet RJ-45, RS232, entrée téléphone/sortie audio, extension audio |
| Fonctions principales | Vidéoconférence, suivi IA audio et vidéo, cadrage intelligent, contrôle gestuel, zoom panoramique/inclinaison, écran partagé |
| Accessoires inclus | Télécommande, câble USB 2.0 Type-B vers Type-A (5 m), adaptateur USB Type-A vers Type-C, kit de montage mural, vis, carte de code QR, gabarit de perçage |
| Accessoires en option | Rallonge RJ-45 micro/haut-parleur, rallonge USB 3.1, câble HDMI, clé Bluetooth, convertisseur audio, kit VESA |
| Logiciel de contrôle | PTZApp 2 (téléchargeable sur le site AVer) |
| Entretien et nettoyage | Nettoyer l'objectif avec un chiffon doux et sec. Débrancher avant nettoyage. |
| Sécurité | Appareil numérique de Classe A conforme à la norme ICES-003/NMB-003. Utiliser uniquement l'adaptateur fourni. |
| Réparabilité | Pièces détachées disponibles via le service après-vente AVer. Contacter un technicien pour toute réparation. |
| Garantie | Garantie standard du fabricant (vérifier auprès du revendeur) |
FOIRE AUX QUESTIONS - VB342 Pro AVer
Questions des utilisateurs sur VB342 Pro AVer
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système de vidéo conférence au format PDF gratuitement ! Retrouvez votre notice VB342 Pro - AVer et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil VB342 Pro de la marque AVer.
MODE D'EMPLOI VB342 Pro AVer
This Class A digital apparatus complies with Canadian ICES-003. Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Contenu de l'emballage
| Unité VB342 Pro | Télécommande | Adaptateur secteur & Cordon d'alimentation* | Câble USB 2.0 Type-B vers Type-A (5 m) |
| Adaptateur USB de type-A à type-C | Kit de montage mural | Vis (x4) pour montage mural | Vis de trélied (x3) |
| Carte de code QR | Drilling Paper | ||
Le cordon d'alimentation différent en fonction de la prise de courant standard du pays d'achat.
Accessoires en option
| Extension RJ-45 micro filaire 10 m/20 m (Le cable est inclus.) | Extension RJ-45 filaire haut-parleur 10 m/20 m (Le cable est inclus.) | Rallonge USB 3.1 10 m/20 m/30 m | Câble HDMI |
| Câble USB 3.0 Type-B vers Type-A (3 m) | Adaptateur Din6 vers RS232 | Clélectronique BT | Convertisseur de sortie audio |
| Kit de montage TV VESA | |||
Les accessoires en option varient en fonction du pays où ils sont vendus.

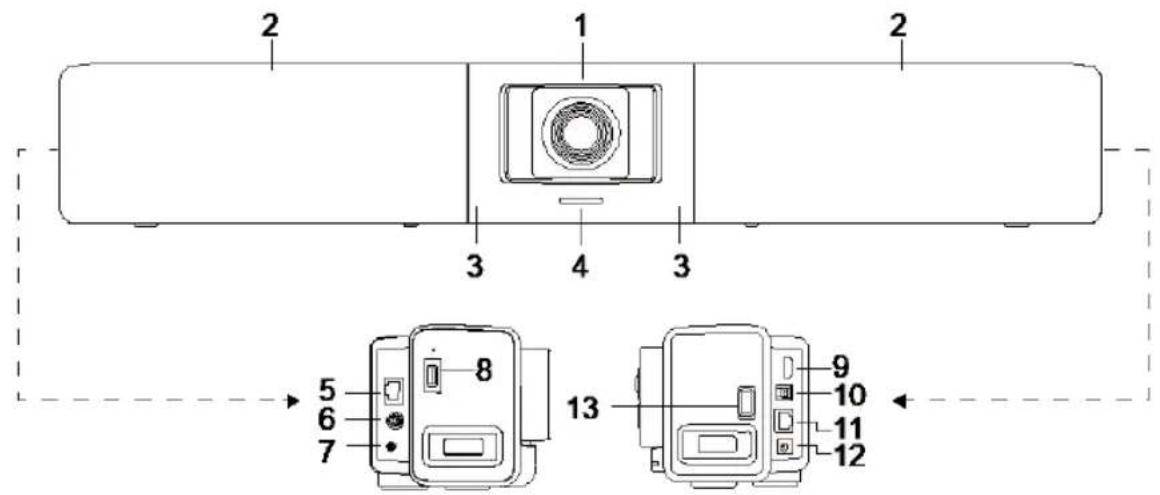

Vue d'ensemble
(1) Objectif (2) Zone du réseau de microphones (10 microphones intégrés) (3) Capteur de couleur (4) Voyant DEL (5) Extension audio (pour haut-parleur/microphone) (6) Port RS232 (7) Port d'entrée téléphone/sorting audio*
(8) Port USB 2.0 de type-A ** (uniquement pour la clé électronique BT) (9) Port de sortie HDMI (vers TV) ***
(10) Port USB 3.0 de type-B (vers PC) (11) Port Ethernet RJ-45 (12) Prise d'alimentation 12 V CC (13) Port USB 2.0 ***
- La valeur par défaut est téléphone en fonction. Pour prendre en charge la fonction de sortie audio pour le système HA, veuillez le configurer via PTZApp2 et acheter un convertisseur de sortie audio (TRS femelle vers TRRS masculin) chez AVer.
La clélectronique BT est en option dans certains pays. Veuillez contacter votre revendeur local pour l'acheter. Prise en charge de la technologie DisplayLink. Si vous utilisez la dernière version du système d'exploitation Monterey MAC et que vous souhaitez utiliser ce port USB 2.0, veuillez ne pas utiliser de câble d'extension USB, sinon, MAC PC ne peut pas détecter le VB342 Pro et un problème d'instabilité du système peut survenir.
Voyant DEL
Mise sous tension : clignote en bleu une fois
Démarrage : rouge fixe
Mise sous tension complète mais pas de connexion USB : orange fixe
Cable d'alimentation et USB connectés mais l'appareil est inactif ou un appel en attente : blanc fixe
Vidéo et audio actives : bleu fixe
Appel : clignotement rapide blanc ou bleu selon l'état d'origine
Muet vidéo et audio actifs (pendant un appel) : violet fixe
Vidéo activée et sourdine audio (pendant un appel) : rouge fixe
Un deuxième appel : clignotement rapide blanc, bleu ou violet selon l'état d'origine
Contrôle gestuel
La lumière bleue clignote 2 secondes: Réveillez avec succès la fonction de contrôle gestuel par toute commande gestuelle valide.
La lumière bleue clignote 4 secondes: La caméra reconnait une commande gestuelle valide et commence à agir.
[Remarque] Le contrôle gestuel est désactivé par défaut. Veuillez l'activer via PTZApp2 ou la page web de l'IP. La distance effective est jusqu'à 5 mètres de laamera.

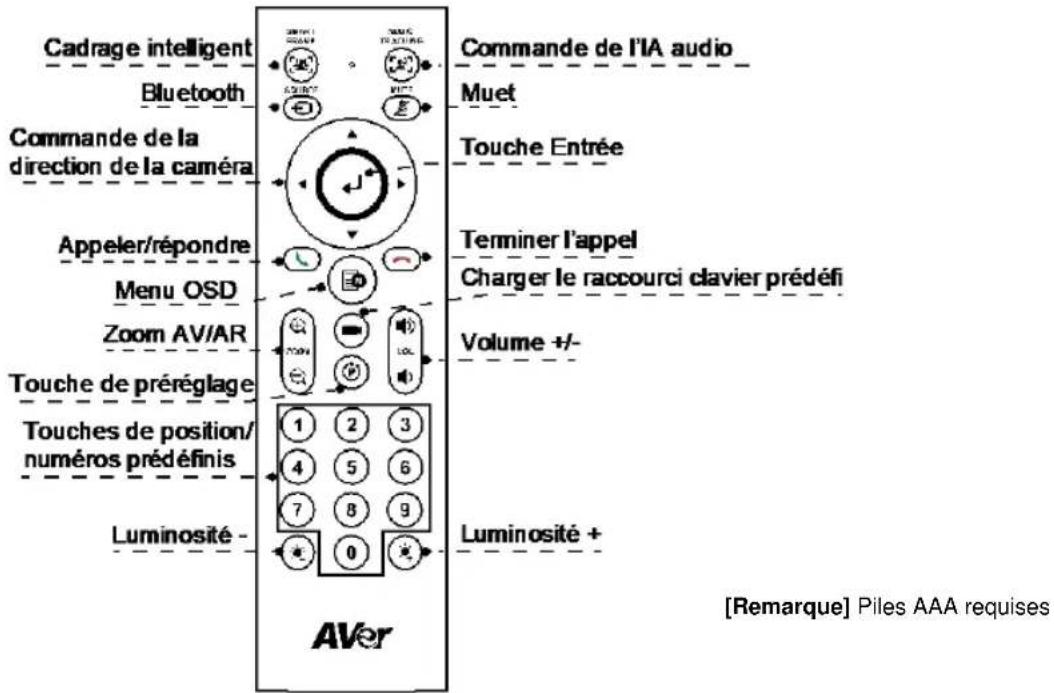

Télécommande
Cadrage intelligent (): Ajustement automatique du champ de vision en un click pour que tous les participants puissent s'afficher à l'écran en une seule fois. Appuyez sur la touche 1 à 2 secondes pour passer du mode de cadrage manuel au mode de cadrage automatique ou à la fonction « Arrêt » Commande de l'IA audio (): Appuyez sur la touche 1 à 2 secondes pour passer d'un mode à l'autre : suivi audio, suivi des préroglages audio, mode presentation, barrière audio et arrêt. [Remarque] La fonction Audio AI prend en charge jusqu'à 7 à 8 metres de distance de la camera. ■ Bluetooth (): Maintenez-la appuyée 1 à 2 sec. pour permettre le couplage Bluetooth avec le téléphone portable ou le haut-parleur AVer FONE540. Appuyez à nouveau brièvement pour déconnecter Bluetooth. [Remarque] La clé électronique BT est en option. Veuillez contacter votre revendeur local pour l'acheter. - Touche Entrée (1) Appuyez sur cette touche pour afficher la fonction IA active à l'écran, comme par exemple le cadrage automatique. Lorsque vous appuyez sur ce bouton, la camera sera également forcée de faire la mise au point manuelle simultanément. ■ Menu OSD (F): Appuyez brièvement pour afficher le guide de contrôle gestuel.
- Charger le raccourci clavier prédéfini ( Appuyez sur cette touche pour passer à la position préréglée telle définie par l'utilisateur dans la série. Chiffres 0 ~ 9 : Appuyez longuement sur la touche numérique pour définir le point de préselection. Un click sur la touche numérique permet de charger le point de préselection. FOV: Appuyez sur P puis 0 pour changer le champ de vision. WDR: Appuyez sur Pds pour activer/désactiver la fonction WDR (plage dynamique étendue). Définir la préselection: Appuyez sur les points pour activer/désactiver la fonction Définir la préselection. RTMP: Appuyez sur les pours activer/désactiver la fonction de diffusion en continu RTMP. ■ Mode veille: Pressez Puis pour forcer la camera a entrer en mode veille. S'il y a un streaming USB, cette fonction ne fonctionnera pas.
Installation

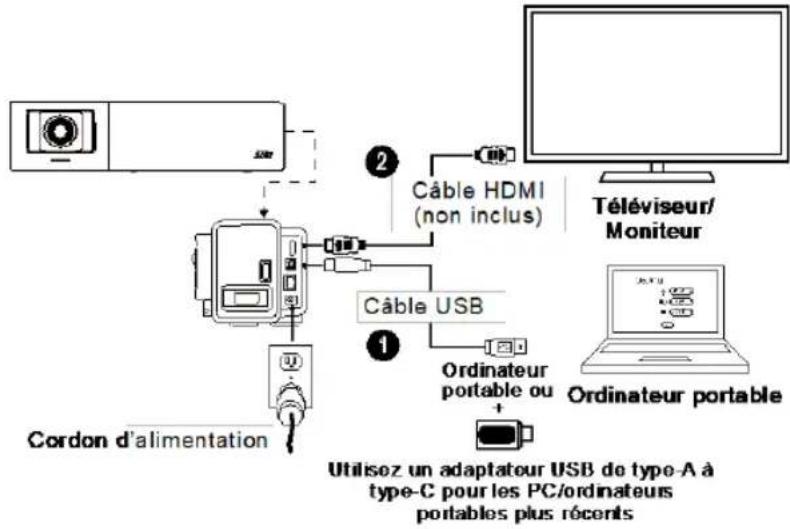

- Connectez le VB342 Pro au PC ou à l'ordinateur portable à l'aide du câble USB 2.0 fourni et branchez le cordon d'alimentation du VB342 Pro à une prise murale. [Remarque] Utilisez la bande Velcro fournie pour fixer et gérer le câble.
- Connectez le moniteur TV/HDMI au VB342 Pro via le câble HDMI.
[Remarque] Pour le système d'exploitation Windows® 7, un pilote Displaylink est requis pour la connexion TV/moniteur avec VB342 Pro. Veuillez utiliser PTZApp 2 pour installer le pilote Displaylink.

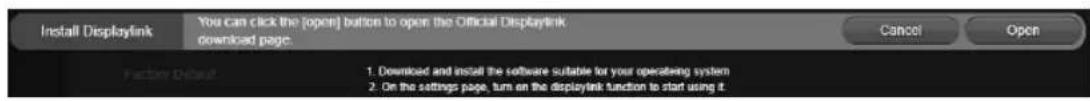

Sur le PTZApp 2, accédez aux paramètres système. Dans le champ "Installer Displaylink", cliquez sur le bouton "Démarrer" et suivez les instructions à l'écran pour installer Displaylink.

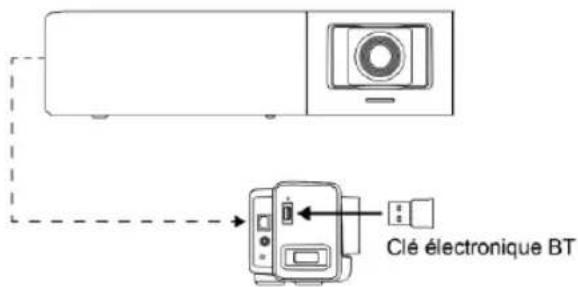

- Installez un dongle BT avant demettre l'appareil sous tension. Branchez-la sur le port USB 2.0 de type A. Utilisez la telecommande ou PTZApp 2 pour activer la fonction Bluetooth. Il existe deux types de scenarios de connexion.
- Scenario 1: Connexion avec le téléphone portable. Activez la fonction Bluetooth des téléphones portables pour détecter le VB342 Pro et connectez-la pour utiliser le VB342 Pro comme microphone et haut-parleur externe pendant une téléconference.
- Scénario 2: Connexion avec le haut-parleur BT AVer FONE540.
[Remarque] La clé électronique BT est en option dans certains pays. Veuillez consulter le manuel de l'utilisateur pour les paramètres détaillés de Bluetooth.
Installer ptzapp 2
Veuillez vous rendre à https://www.aver.com/download-center (Siège mondial),
https://www.aveurope.com/download-center (Siège européen), ou
https://www.averusa.com/business/support/ (USA) pour télécharger l'application PTZApp 2. Avec le
téléchargement, double-cliquez sur le fichier et suivez les instructions à l'écran pour terminer l'installation.
Après avoir installé PTZApp 2, double-cliquez sur son icône pour lancer l'application.

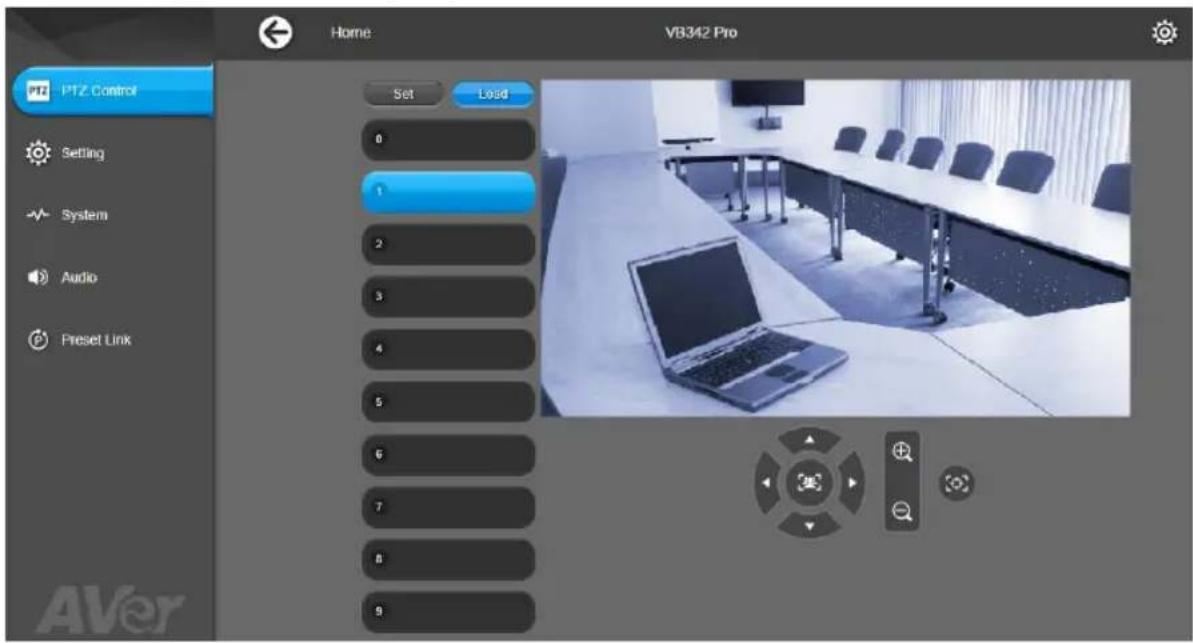

Utiliser ptzapp 2
Vous pouvez utiliser PTZApp 2 pour configurer les fonctions de suivi IA, les fonctions de panoramique, d'inclinaison et de zoom de la camera et certains réglages avancés de l'image et du son. Veuillez vous référer au manuel de l'utilisateur pour plus de détails.
© 2022 AVer Information Inc. Tous droits réservés.
Aide supplémentaire
Pour la FAQ, l'assistance technique et le téléchargement du logiciel et du mode d'emploi, rendez-vous sur le site:
Centre de téléchargement: https://www.aveurope.com/download-center
Coordonnées de contact
AVER Information Europe B.V.
https://www.aveurope.com
(7) Prise d'entrée de téléphone/sortie d'audio*
