Marque	Brennenstuhl
Modèle	BN0821 (SOL 04 PLUS)
Type de produit	Lampe solaire murale à LED avec détecteur de mouvement
Dimensions (approx.)	20 x 15 x 10 cm
Poids (approx.)	500 g
Alimentation	Panneau solaire + 3 accus rechargeables AA Ni-MH 1,2 V / 600 mAh
Nombre de LED	2 x 0,5 W
Durée d'éclairage	60 ± 2 secondes après le dernier mouvement
Angle de détection	100°
Portée du détecteur	Max. 7 mètres (variable selon hauteur et température)
Sensibilité crépusculaire	Réglable (jour/nuit)
Indice de protection	IP44 (protégé contre les projections d'eau)
Hauteur de montage recommandée	1,8 à 2,5 mètres
Modes de fonctionnement	AUTO (avec détecteur), ON (lumière continue), OFF (arrêt/charge)
Fonctions principales	Détection de mouvement infrarouge, interrupteur crépusculaire, temporisation
Entretien	Nettoyer le panneau solaire régulièrement ; remplacer les accus usagés
Sécurité	Éviter les sources de chaleur, surfaces réfléchissantes, et interférences électromagnétiques
Pièces détachées / Réparabilité	Accus rechargeables remplaçables (3x AA Ni-MH)
Informations générales	Notice disponible en plusieurs langues ; respecter les consignes de recyclage

FOIRE AUX QUESTIONS - BN0821 BRENNENSTUHL

Comment installer la lampe solaire Brennenstuhl BN0821 ?

Fixez la plaque de montage au mur à l'aide des vis fournies, à une hauteur de 1,8 à 2,5 m. Orientez le panneau solaire vers le sud pour un ensoleillement maximal. Montez la lampe sur la plaque et verrouillez-la avec la clé. Important : laissez les accus se charger 3 à 4 jours avant la première utilisation (interrupteur sur OFF).

Quels sont les modes de fonctionnement disponibles ?

L'interrupteur coulissant propose trois positions : AUTO (allumage automatique par détecteur de mouvement la nuit), ON (lumière continue, utile comme éclairage de secours) et OFF (éteint pour le stockage ou la charge des accus).

Pourquoi ma lampe ne s'allume-t-elle pas la nuit malgré un mouvement ?

Vérifiez d'abord que les accus sont chargés (laissez la lampe au soleil plusieurs jours). Assurez-vous que l'interrupteur est sur AUTO. Si la zone est trop éclairée (par une autre source), le capteur crépusculaire peut bloquer l'allumage. Orientez la lampe loin de toute lumière parasite.

Comment remplacer les accus de la lampe ?

Mettez l'interrupteur sur OFF. Retirez les vis du couvercle des piles au dos de la lampe. Remplacez les trois accus par des modèles AA Ni-MH 1,2 V neufs en respectant la polarité (+/-). Refermez et laissez charger 3-4 jours au soleil avant de réutiliser.

Quelle est la portée et l'angle de détection ?

Le détecteur a un angle de 100° et une portée maximum de 7 mètres. La portée réelle peut varier selon la hauteur de montage, la température ambiante et la direction du mouvement. Le capteur est plus sensible aux mouvements transversaux qu'aux mouvements frontaux.

La lampe s'allume sans raison apparente, que faire ?

Des sources de chaleur (climatisation, conduits d'aération, voitures chaudes) ou des animaux peuvent déclencher le détecteur. Réorientez la lampe ou éloignez-la de ces sources. Évitez également les surfaces réfléchissantes (piscine, mur blanc) qui peuvent provoquer de fausses détections.

Quelle est la durée d'éclairage après détection ?

La lampe reste allumée environ 60 secondes après le dernier mouvement détecté. Si un nouveau mouvement est perçu pendant cette période, le compteur redémarre. En mode ON, la lumière reste allumée en continu.

Puis-je utiliser la lampe par temps de pluie ?

Oui, la lampe possède un indice de protection IP44, ce qui la protège contre les projections d'eau. Elle est donc adaptée à une utilisation extérieure, mais évitez de l'immerger.

Comment nettoyer le panneau solaire ?

Nettoyez régulièrement le panneau solaire avec un chiffon doux et non abrasif, légèrement humide, pour enlever la poussière et les saletés qui réduiraient l'efficacité de charge. N'utilisez pas de produits chimiques agressifs.

Que faire si la lampe ne s'allume pas du tout ?

Vérifiez l'interrupteur (doit être sur AUTO ou ON). Si les accus sont neufs, assurez-vous qu'ils sont insérés correctement et chargés. Si le problème persiste, testez avec des accus chargés dans un chargeur externe. Contactez le support Brennenstuhl si nécessaire.

MODE D'EMPLOI BN0821 BRENNENSTUHL

Instructions d'installation et d'utilisation lampe solaire murale à LED SOL 04 plus

La lampe fonctionne avec un détecteur de mouvement intégré, qui cherche en permanence les sources de chaleur se déplaçant dans sa zone de surveillance.

Dès qu'une source de chaleur (comme une personne ou une voiture) est découverte dans sa zone, la lampe s'allume immédiatement et reste allumée tant que la source de chaleur se déplace dans la zone de surveillance.

Suggestions d'installation

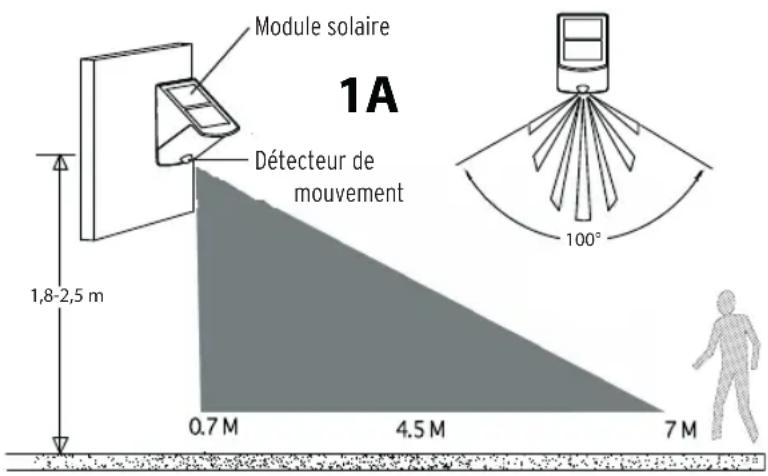

• La lampe doit être fixée, dans le meilleur des cas, à une hauteur comprise entre 1,8 et 2,5 mètres pour atteindre la zone de surveillance maximale (voir ill. 1A).

• Pour éviter des déclenchements intempestifs, il est recommandé d'installer la lampe loin de sources de chaleur comme les climatisations, d'autres éclairages extérieurs, de voitures utilisées, d'orifices d'échappement de fumée ainsi que de sources de fortes interférences électromagnétiques.
• Veuillez ne pas orienter le capteur vers des surfaces réflectrices comme les murs blancs, les piscines etc.
• La zone de surveillance du détecteur de mouvement (env. 7 mètres pour un angle de saisie de ) peut varier en fonction de la hauteur de montage et du lieu de montage. La zone de surveillance peut varier également par des températures ambiantes changées.

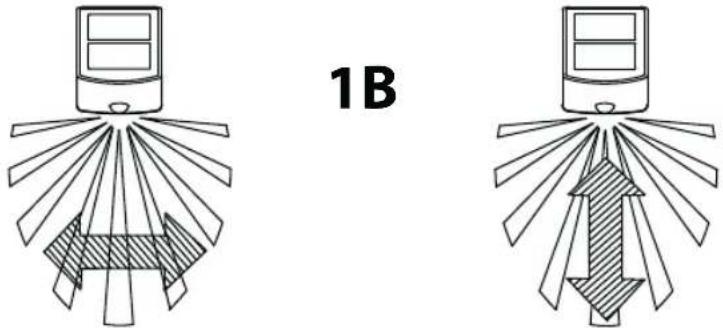

• Avant de choisir un emplacement pour l'installation, veuillez tenir compte que le détecteur de mouvement réagit plus sensiblement aux mouvements effectués en travers de la zone de surveillance qu'aux mouvements qui s'approchent directement ou s'éloignent du capteur (voir ill. 1B).

Notice d'utilisation

Bonne reconnaissance Mauvaise reconnaissance

Fixez la lampe de sorte que le module solaire reçoive au cours de la journée le RAYONNEMENT SOLAIRE DIRECT maximal.

Étapes de l'installation

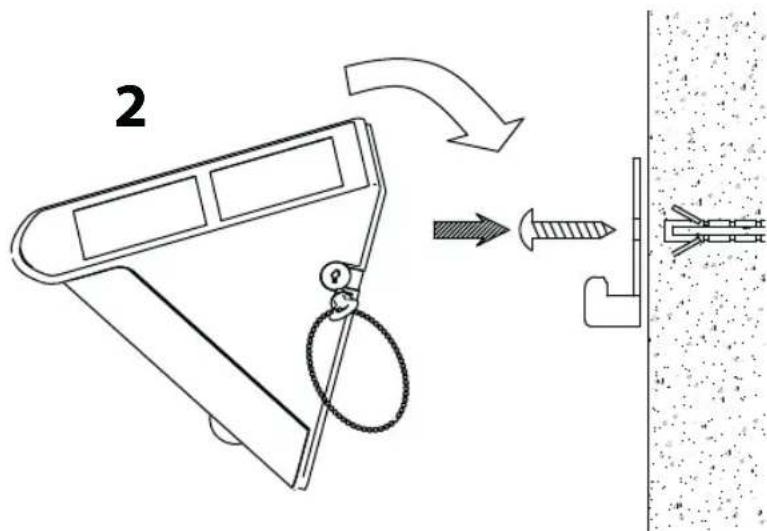

1. Retirez la plaque de montage de la lampe en déverrouillant le verrouillage à l'aide de la clé fournie en direction de « OPEN ». 2. Percez deux trous dans le mur auquel vous souhaitez apposer la lampe et fixez ensuite la plaque de montage avec les vis (voir ill. 2).

1. Fixez la lampe sur la plaque de montage et sécurisez-la en tournant la clé en direction de « LOCK ». Retirez la clé et conservez-la pour le prochain usage.

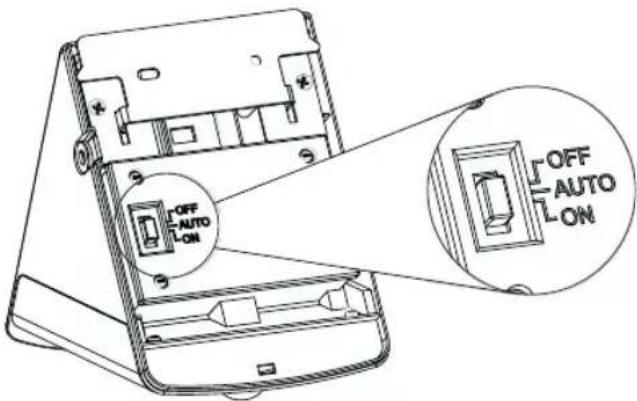

1. Les accus internes sont chargés par l'intermédiaire du module solaire. Plus longtemps le module solaire est soumis à la lumière solaire directe pendant la journée, plus longtemps la lampe pourra rester allumée. Avant la mise en service de la lampe, les accus doivent être chargés au moins pendant 3 à 4 jours à la lumière solaire (placer l'interrupteur coulissant sur OFF). Alternativement, les accus peuvent aussi être chargés dans un chargeur disponible dans le commerce. 2. APRÈS que les accus sont chargés, la lampe peut être mise en service. Au moyen de l'interrupteur coulissant se trouvant au dos du boîtier, il est possible de régler les modes de fonctionnement suivants :

Lampe solaire murale à LED SOL 04 PLUS

AUTO : mode normal par le détecteur de mouvement intégré

ON : lumière en continu (par exemple comme lampe de secours)

OFF : désactivation pour stockage et chargement

Fonctionnement

1. Quand la lampe est activée pour la première fois, les LED s'allument et le détecteur de mouvement commence à s'échauffer. Les LED restent allumées env. 40 secondes, ensuite elles clignotent 3 fois et passent en mode de fonctionnement. 2. La lampe est équipée d'un interrupteur crépusculaire, c.-à-d. que la lampe s'allume en mode de fonctionnement « AUTO » seulement quand il fait ASFRE. Les LED s'allument en cas de mouvement dans la zone de surveillance et restent allumées jusqu'à env. 60 secondes après le dernier mouvement. Si un mouvement est détecté pendant le temps d'éclairage, la durée d'éclairage recommence depuis le début et les LED restent allumées 60 autres secondes.
2. A la lumière du jour ou dans un milieu clair, la lampe n'est pas activée par les mouvements.

Reemplacement des ACCUS rechargeables

1. Placez l'interrupteur en position OFF.
2. Retirez les vis du couvercle des piles au dos de la lampe.
3. Retirez lesieux accus et remplacez ceux-ci par trois nouveaux accus rechargeables AA Ni-MH 1,2 V. Ce faisant, respectez absolument la bonne polarité + / -
4. Avant d'utiliser la lampe, les accus doivent être chargés au minimum pendant 3 à 4 jours à la lumière solaire (l'interrupteur coulissant reste en position OFF).

Solution des erreurs

Problème : La lampe ne s'allume pas en cas de mouvements dans la zone de surveillance.

Cause possible remède proposé

1. Accus sont déchargés Recharger les accus
2. Éclairage proche trop clair. Orienter l'unité loin de l'éclairage

Problème : La lampe s'allume pour une raison inconnue (déclenchement intempestif).

Cause possible remède proposé

1. Sources de chaleur comme climatisations, conduits d'aération, fumée, autre éclairage extérieur, voitures utilisées activent le capteur. Placez la lampe hors de portée de ces sources.
2. Animaux, par exemple martre. Une réorientation de la lampe peut être utile ou animaux domestiques.
3. Réflexions de la piscine ou réorienter la lampe de surfaces réfléchissantes.

Attention: le détecteur de mouvement est plus sensible en milieu sec et froid qu'en milieu humide et chaud.

Accu: 3 x AA 1,2V/600mAh

Nombre de LED: 2 × 0.5 W

Durée d'éclairage: 60 ± 2 sec.

Angle de surveillance :

100°

Portée :

max. 7 metres

Sensibilité de réponse :

réglable de la lumière du jour à la nuit

Type de protection :

IP44

Traitement des déchets

Éliminez les appareils électriques en respectant l'environnement ! Les appareils

électroniques n'ont pas leur place dans les ordures ménagères. Conformément à la directive européenne 2002/96/CE sur les appareils électriques et électroniques, les

appareils électriques usagers doivent être collectés séparément et déposés dans un centre de recyclage respectueux de l'environnement. Vous pouvez connaître les possibilités de traitement des déchets de l'appareil ayant servi auprès de votre administration communale ou municipale.

Dommages environnementaux suite à un mauvais traitement des déchets relatifs aux piles et accus !

Piles et accus n'ont pas leur place dans les ordures ménagères. Ils peuvent contenir des métaux lourds toxiques et sont soumis à un traitement des déchets spécial. Par conséquent, rendez les piles usées auprès d'un centre de collecte communal.
