Marca	Brennenstuhl
Modello	BN0821 (SOL 04 PLUS)
Tipo di prodotto	Lampada solare da parete a LED con rilevatore di movimento
Dimensioni (circa)	20 x 15 x 10 cm
Peso (circa)	500 g
Alimentazione	Pannello solare + 3 batterie ricaricabili AA Ni-MH 1,2 V / 600 mAh
Numero di LED	2 x 0,5 W
Durata di illuminazione	60 ± 2 secondi dopo l'ultimo movimento
Angolo di rilevamento	100°
Portata del rilevatore	Max. 7 metri (variabile in base all'altezza e temperatura)
Sensibilità crepuscolare	Regolabile (giorno/notte)
Grado di protezione	IP44 (protetto contro gli schizzi d'acqua)
Altezza di montaggio consigliata	da 1,8 a 2,5 m
Modalità di funzionamento	AUTO (con rilevatore), ON (luce continua), OFF (spento/ricarica)
Funzioni principali	Rilevamento di movimento a infrarossi, interruttore crepuscolare, temporizzazione
Manutenzione	Pulire regolarmente il pannello solare; sostituire le batterie usate
Sicurezza	Evitare fonti di calore, superfici riflettenti e interferenze elettromagnetiche
Parti di ricambio / Riparabilità	Batterie ricaricabili sostituibili (3x AA Ni-MH)
Informazioni generali	Manuale disponibile in più lingue; rispettare le istruzioni per il riciclaggio

Domande frequenti - BN0821 BRENNENSTUHL

Come installare la lampada solare Brennenstuhl BN0821 ?

Fissare la piastra di montaggio al muro utilizzando le viti fornite, a un'altezza da 1,8 a 2,5 m. Orientare il pannello solare verso sud per un irraggiamento massimo. Montare la lampada sulla piastra e bloccarla con la chiave. Importante: lasciare che le batterie si carichino per 3-4 giorni prima del primo utilizzo (interruttore su OFF).

Quali sono le modalità di funzionamento disponibili?

L'interruttore scorrevole offre tre posizioni: AUTO (accensione automatica tramite rilevatore di movimento notturno), ON (luce continua, utile come illuminazione di emergenza) e OFF (spento per lo stoccaggio o la ricarica delle batterie).

Perché la mia lampada non si accende di notte nonostante un movimento?

Verificare innanzitutto che le batterie siano cariche (lasciare la lampada al sole per diversi giorni). Assicurarsi che l'interruttore sia su AUTO. Se l'area è troppo illuminata (da un'altra fonte), il sensore crepuscolare potrebbe bloccare l'accensione. Orientare la lampada lontano da qualsiasi luce parassita.

Come sostituire le batterie della lampada?

Mettere l'interruttore su OFF. Rimuovere le viti del coperchio delle batterie sul retro della lampada. Sostituire le tre batterie con modelli AA Ni-MH 1,2 V nuovi rispettando la polarità (+/-). Richiudere e lasciare caricare per 3-4 giorni al sole prima di riutilizzare.

Qual è la portata e l'angolo di rilevamento?

Il rilevatore ha un angolo di 100° e una portata massima di 7 metri. La portata effettiva può variare in base all'altezza di montaggio, alla temperatura ambiente e alla direzione del movimento. Il sensore è più sensibile ai movimenti trasversali che a quelli frontali.

La lampada si accende senza motivo apparente, cosa fare?

Fonti di calore (aria condizionata, condotti di ventilazione, auto calde) o animali possono attivare il rilevatore. Riorientare la lampada o allontanarla da queste fonti. Evitare anche superfici riflettenti (piscina, muro bianco) che possono causare false rilevazioni.

Qual è la durata dell'illuminazione dopo la rilevazione?

La lampada rimane accesa per circa 60 secondi dopo l'ultimo movimento rilevato. Se un nuovo movimento viene percepito durante questo periodo, il contatore si azzera. In modalità ON, la luce rimane accesa in continuo.

Posso usare la lampada in caso di pioggia?

Sì, la lampada ha un grado di protezione IP44, che la protegge contro gli schizzi d'acqua. È quindi adatta per uso esterno, ma evitare di immergerla.

Come pulire il pannello solare?

Pulire regolarmente il pannello solare con un panno morbido e non abrasivo, leggermente umido, per rimuovere polvere e sporco che ridurrebbero l'efficienza di carica. Non utilizzare prodotti chimici aggressivi.

Cosa fare se la lampada non si accende affatto?

Verificare l'interruttore (deve essere su AUTO o ON). Se le batterie sono nuove, assicurarsi che siano inserite correttamente e cariche. Se il problema persiste, provare con batterie caricate in un caricabatterie esterno. Contattare il supporto Brennenstuhl se necessario.

MANUALE UTENTE BN0821 BRENNENSTUHL

Instrucciones de lavoro

Lámpara solar de pared LED SOL 04 PLUS

Istruzioni d'installazione e d'uso Lampada da parete a LED solare SOL 04 PLUS

INTRODUZIONE

La lampada funziona con un sensore di movimento integrato, costamente alla ricerca di fonti di calore che si muovano all'interno della sua area di monitoraggio. Non appena una fonte di calore (come una persona o un'auto) viene rilevata in quest'rea, la lampada si accende immediatamente e rimane accesa fintantoché la fonte di calore si muove nell'rea di monitoraggio.

CONSIGLI D'INSTALLAZIONE

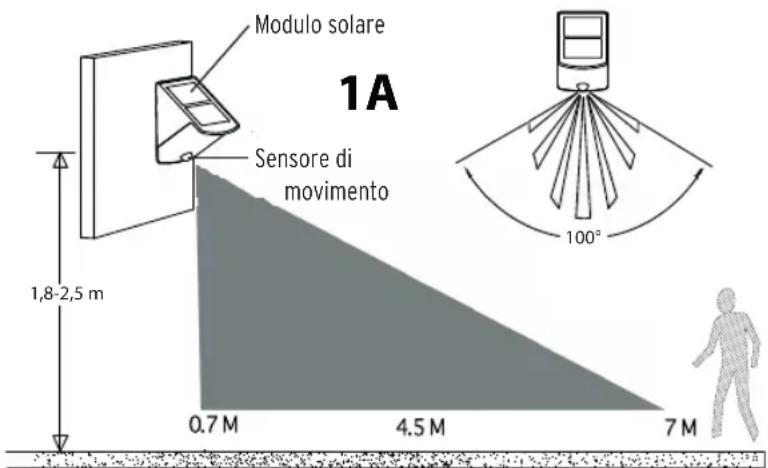

• La lampada dovrebbe idealmente essere montata ad un'altezza da 1,8 a 2,5 metri, per raggiungere l'area massima di monitoraggio (vedi fig. 1A).

• Per evitare funzionamenti intempestivi, la lampada dovrebbe essere fissata lontano da fonti di calore, quali ad. es. impianti di climatizzazione, altre illuminazioni esterne, auto in movimento, aperture di scarico vapori, nonché fonti di disturbo elettromagnetico.
• Si prega di non orientare il sensore verso superfici riflettenti, come pareti bianche piatte, piscine, ecc.
• L'area di monitoraggio del sensore di movimento (circa 7 metri con un angolo di rilevamento di 100^ ) cui varie leggermente a seconda dell'altezza e del luogo di montaggio. L'area di monitoraggio cui varie in funzione di temperature ambienti variabili.

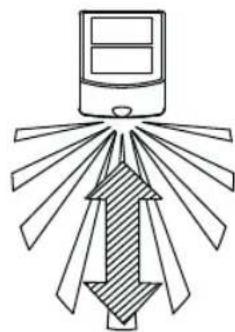

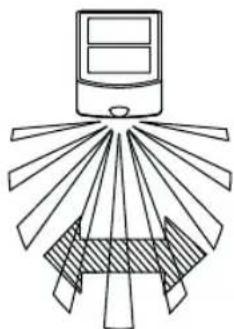

• Prima di scegliere il punto in cui installare il sensore di movimento, tenere conto del fatto che il sensore reagisce con maggiore sensibilità ai movimenti che avvengono trasversalmente all'area di monitoraggio, rispetto ai movimenti che si dirigono direttamente su diesso o che daesso si allontanano (vedi fig. 1B).

Lampada da parete a LED solare SOL 04 PLUS

Istruzioni per l'uso

buon riconoscimento cattivo riconoscimento

1B

• Fissare la lampada in modo tale che il modulo solare riceva durante il giorno la massima IRRADIAZIONE SOLARE DIRETTA.

PASSAGGI D'INSTALLAZIONE

1. Togliere la piastra di montaggio della lampada, sbloccando la serratura in direzione "OPEN" con l'aiuto della chiave fornita.

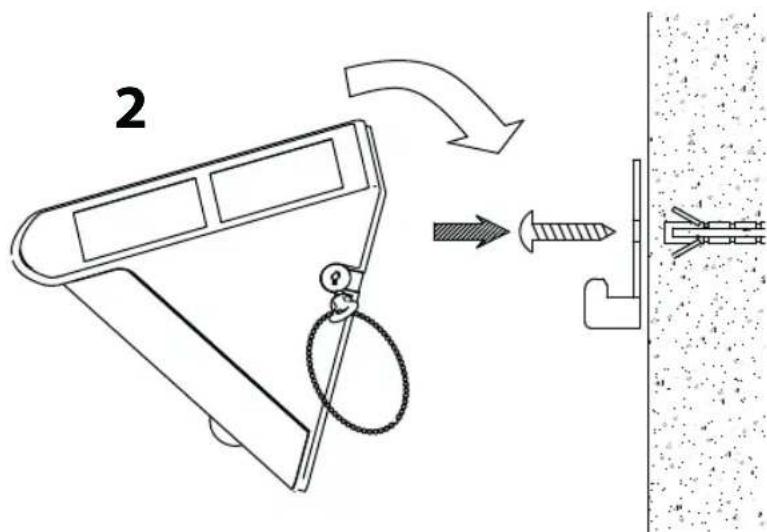

2. Eseguire due fori nella parete dove si desidera montare la lampada e fissare poi la piastra di montaggio con le viti (vedi fig. 2).

1. Fissare la lampada alla piatra di montaggio e bloccarla girando la chiave in direzione „LOCK". Togliere la chiave e conservarla per un uso successivo.

FUNZIONAMENTO

1. Le batterie che si trovano all'interno vengono caricate tramite il modulo solare. Quanto più a lungo il modulo solare è esposto durante il giorno alla luce diretta del sole, tanto più a lungo la lampada può rimonere accesa. Prima della messa in funzione della lampada, la batteria dovrebbe essere caricata per almeno 3 o 4 giorni alla luce del sole (posizione l'interrottore a scorrimento su OFF). In alternatively le batterie possono essere caricateanche tramite un caricabatterie d'uso commerciale.

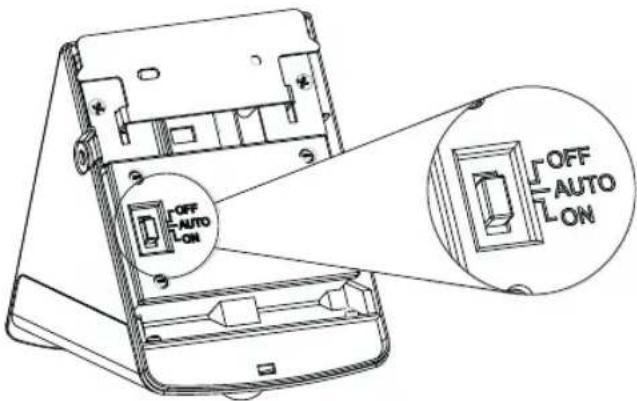

2. Una volta caricate le batterie, la lampada peut entrare in funzione. Le modalità di funzionamento descripte di seguito possono essere impostate tramite l'interruttore a scorrimento che si trovava sulla parte posteriori dell'alloggiamento.:

Istruzioni per l'uso

Lampada da parete a LED solare SOL 04 PLUS

AUTO: Funzionamento normale tramite il sensore di movimento integrato

ON: Luce permanente (ad es. luce di emergenza)

OFF: Spegnimento per magazzinaggio e per la carica.

FUNZIONE

1. Se la lampadaiene accesa per la prima volta, si accendono i LED e il sensore di movimento incomincia a scaldarsi. I LED rimangono accesi per ca. 40 secondi, poi lampeggiano 3 volte e passano alla modalità operativa.
   2.La lampada è dotata di un interrottore crepuscolare,cioè la lampada passa alla modalità operativa „AUTO“ solo quando diventa buio. I LED si accendono quando si verifies un movimento nell'area di monitoraggio e rimangono accesi per circa 60 secondi dopo l'ultimo movimento. Se durante il tempo di illuminazione viene rilevato un movimento, la durata di illuminazione riparte da capo e i LED rimangono accesi per altri 60 secondi.
2. Alla luce del giorno o in un ambiente bianro, la lampada non viene attivata dal movimento.

SOSTITUZIONE DELLE BATTERIE RICARICABILI

1. Posizionale l'interruttore su OFF.
2. Togliere le viti del coperchio della batteria sul lato posteriore della lampada.
3. Togliere le vecchie batterie e sostituirle con tre nuove batterie ricaricabili AA Ni-MH 1,2 V. Attenzione alla corretta polarità +/-
4. Prima dell'uso della lampada, le batterie dovrebbero essere caricate per almeno 3 o 4 giorni alla luce del sole (l'interruttore a scorrimento rimane in posizione OFF).

Lampada da pareta a LED solare SOL 04 PLUS

Istruzioni per l'uso

CORREZIONE DEGLI ERRORI

La lampada non si accende muovendosi nell'area di monitoraggio.

Possible causa Rimedio consigliato

1. Le batterie sono consumate Ricaricare le batterie
   2.L'illuminazione posta nelle Orientare l'unità lontano daessa. vicinanze è troppo chiara.

La lampada si accende per ragioni ignote (funzionamento intempestivo).

Possible causa Rimedio consigliato

1. Fonti di calore come, Posizionare la lampada lontano
   aperture di aerazione, da queste fonti.
   scarichi di vapore,
   altra illuminazione esterna,
   auto in movimento attivano il
   sensore.
2. Animali, come martore o Un nuovo orientamento della lampada animali domestici. più aiutare.
3. Riflessi della piscina o Orientare di nuovo la lampada di superfici riflettenti.

Attenzione: in un ambiente asciutto e freddo i sensori di movimento sono più sensibili che in un ambiente umido e caldo.

DATI TECHNICI

Batteria: 3 x AA 1,2 V / 600 mAh

Numero di LED: 2 x 0,5 W

Durata di illuminazione: 60 ± 2 sec.

Angolo di monitoraggio: 100^

Portata: max. 7 metric

Sensibilità di risposta: regolabile alla luce del giorno alla notte

Tipodi protezione: IP44

SMALTIMENTO

Smaltire gli apparecchi elettronici in modo ecocompatibile! Gli apparecchi elettronici non devono essere messi con i rifiuti domestici. Conformmente alla Direttiva Europea 2002/96/CE sugli apparecchi elettrici ed elettronici, gli apparecchi elettrici usati devono essere raccolti separatamente e riciclati in modo ecocompatibile. Si possono richiedere le modalità di smaltimento dell'apparecchio inutilizzato presso la propria amministrazione comunale o città.

Danni ambientali causati da un errato smaltimento di batterie e accumulatori!

Batterie ed accumulatori non fanno parte dei rifiuti domestici. Posso n contener metalli pesanti velenosi e devono essere trattati come rifiuti speciali. Di seguenza le batterie usate devono essere conferite ad un centro di raccolta comunale.
