Marca	Brennenstuhl
Modelo	BN0821 (SOL 04 PLUS)
Tipo de producto	Lámpara solar mural LED con detector de movimiento
Dimensiones (aproximadamente)	20 x 15 x 10 cm
Peso (aproximadamente)	500 g
Alimentación	Panel solar + 3 baterías recargables AA Ni-MH 1,2 V / 600 mAh
Número de LED	2 x 0,5 W
Duración de iluminación	60 ± 2 segundos después del último movimiento
Ángulo de detección	100°
Alcance del detector	Máx. 7 metros (variable según altura y temperatura)
Sensibilidad crepuscular	Ajustable (día/noche)
Índice de protección	IP44 (protegido contra salpicaduras de agua)
Altura de montaje recomendada	1,8 a 2,5 metros
Modos de funcionamiento	AUTO (con detector), ON (luz continua), OFF (apagado/carga)
Funciones principales	Detección de movimiento infrarroja, interruptor crepuscular, temporización
Mantenimiento	Limpiar el panel solar regularmente; reemplazar las baterías usadas
Seguridad	Evitar fuentes de calor, superficies reflectantes e interferencias electromagnéticas
Piezas de repuesto / Reparabilidad	Baterías recargables reemplazables (3x AA Ni-MH)
Información general	Manual disponible en varios idiomas; respetar las instrucciones de reciclaje

Preguntas frecuentes - BN0821 BRENNENSTUHL

¿Cómo instalar la lámpara solar Brennenstuhl BN0821?

Fije la placa de montaje a la pared con los tornillos proporcionados, a una altura de 1,8 a 2,5 m. Oriente el panel solar hacia el sur para máxima exposición solar. Monte la lámpara en la placa y asegúrela con la llave. Importante: deje que las baterías se carguen durante 3 a 4 días antes del primer uso (interruptor en OFF).

¿Cuáles son los modos de funcionamiento disponibles?

El interruptor deslizante ofrece tres posiciones: AUTO (encendido automático por detector de movimiento por la noche), ON (luz continua, útil como iluminación de emergencia) y OFF (apagado para almacenamiento o carga de las baterías).

¿Por qué mi lámpara no se enciende por la noche a pesar de un movimiento?

Verifique primero que las baterías estén cargadas (deje la lámpara al sol varios días). Asegúrese de que el interruptor esté en AUTO. Si la zona está demasiado iluminada (por otra fuente), el sensor crepuscular puede bloquear el encendido. Oriente la lámpara lejos de cualquier luz parásita.

¿Cómo reemplazar las baterías de la lámpara?

Ponga el interruptor en OFF. Retire los tornillos de la tapa de las pilas en la parte trasera de la lámpara. Reemplace las tres baterías por modelos AA Ni-MH 1,2 V nuevos respetando la polaridad (+/-). Cierre y deje cargar 3-4 días al sol antes de reutilizar.

¿Cuál es el alcance y el ángulo de detección?

El detector tiene un ángulo de 100° y un alcance máximo de 7 metros. El alcance real puede variar según la altura de montaje, la temperatura ambiente y la dirección del movimiento. El sensor es más sensible a los movimientos transversales que a los frontales.

La lámpara se enciende sin razón aparente, ¿qué hacer?

Fuentes de calor (aire acondicionado, conductos de ventilación, coches calientes) o animales pueden activar el detector. Reoriente la lámpara o aléjela de estas fuentes. Evite también superficies reflectantes (piscina, pared blanca) que pueden provocar falsas detecciones.

¿Cuál es la duración de iluminación después de la detección?

La lámpara permanece encendida aproximadamente 60 segundos después del último movimiento detectado. Si se percibe un nuevo movimiento durante este período, el contador se reinicia. En modo ON, la luz permanece encendida continuamente.

¿Puedo usar la lámpara en tiempo de lluvia?

Sí, la lámpara tiene un índice de protección IP44, que la protege contra salpicaduras de agua. Por lo tanto, es adecuada para uso en exteriores, pero evite sumergirla.

¿Cómo limpiar el panel solar?

Limpie regularmente el panel solar con un paño suave y no abrasivo, ligeramente húmedo, para eliminar el polvo y la suciedad que reducirían la eficiencia de carga. No use productos químicos agresivos.

¿Qué hacer si la lámpara no se enciende en absoluto?

Verifique el interruptor (debe estar en AUTO o ON). Si las baterías son nuevas, asegúrese de que estén insertadas correctamente y cargadas. Si el problema persiste, pruebe con baterías cargadas en un cargador externo. Contacte al soporte de Brennenstuhl si es necesario.

MANUAL DE USUARIO BN0821 BRENNENSTUHL

Manual de instalación y funciona bajo Lámpara solar de pared LED SOL O4 PLUS

INTRODUCCION

La lámpara funciona con un detector de movimiento incorporeal, que busca continually fuentes de calor en movimiento por el area de control. Tan antes como se detecte una fuente de calor (como una persona o un coche), la lámpara se enciende inmediamente y no se apaga cuando esta fuente siga moviénde por el area de control.

RECOMENDACIONES PARA LA INSTALLACION

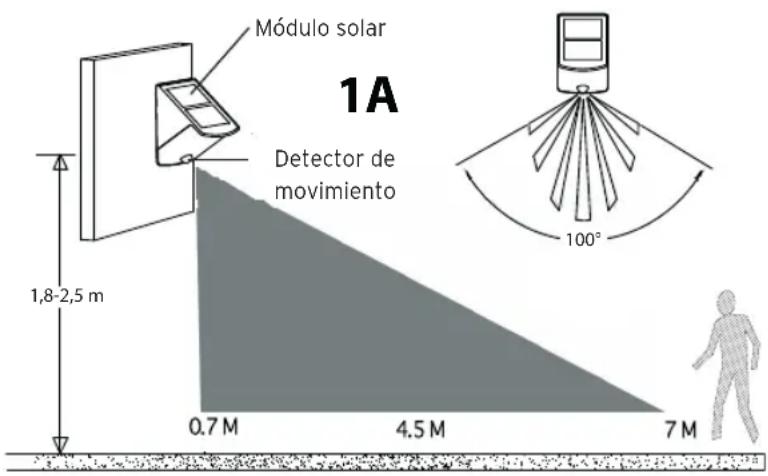

• El lugar de montaje ideal de la lampara es de 1,8 a 2,5 metros de alta para abarcar el area maxima de control (vease la fig. 1A).

• Para evaporar la activacion falsa del detector, deben tenerse la lampara lejos de fuentes de calor como las instalaciones de aire acondicionado, other luces exteriores, vehículos en circulación, orificios de salute de humano, como de fuentes de interferencias electromagnéticas fuertes.
• No oriente el sensor hacía superficies reflectantes, tales como paredes blancas lisas, piscinas, etcétera.
• El和地区 de control del detector de movimiento (7 metros aprox. con un ángulo de registrar de 100^ ) pueda携带 en función de la.altura y el lugar de montaje. El和地区 de control también puede携带 al variar la temperature ambiente.

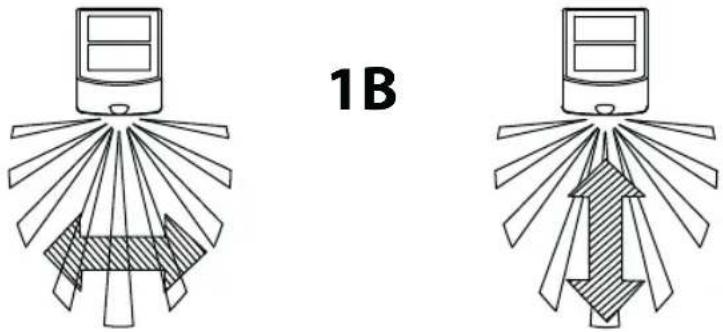

• Antes de decideir el lugar de instalacion, aseguirse de que el detector de movimiento recciona con mas calidad a los movimientos que tienen lugar transversalmente al area de control que a los movimientos directos de acercimiento o alejamento del sensor (vease la fig. 1B).

Lámpara solar de pared LED SOL 04 PLUS Instrucciones de empleo ES

Buena detectación Mala detectación

• Ajuste la lámpara de modo que el modulo solar reciba la Tmaxima RADIACION SOLAR DIRECTA durante el día.

PASOS PARA LA INSTALLACION

1. Retire la plac de montaje de la lampara soltando la sujecion mediate el giro de la llave suministrada en la direccion "OPEN".

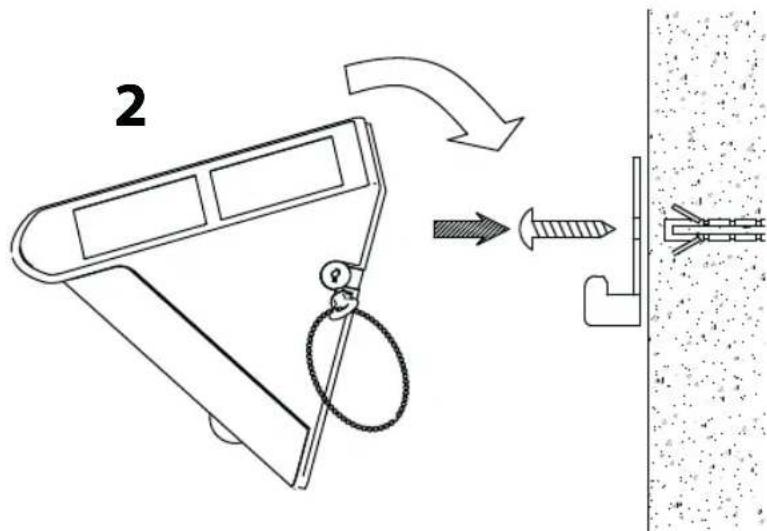

   2.Taladre dos agujeros en la pared donde quiera colocar la lampara y después fije la plac de montaje con los tornillos (vease la fig. 2).

1. Sujete la lampara a la plaza de montaje y asegúrela girando la llave en la direccion "LOCK". Retire la llave y guardela para un uso posterior.

1. El modulo solar se encarga de cargas las baterias en el interior. Cuanto más tiempo está expuesto el modulo solar a la luz directa del sol durante el día, más tiempo Podrá estar encendida la lámpara. Antes de la puesta en funciónmente de la lámpara, deben cargarse las baterías durante al menos 3 o 4 días calurosos (ajustar el interruptor deslizante en OFF). Como alternatively pueda cargarse las baterías con un carrgador corriente.

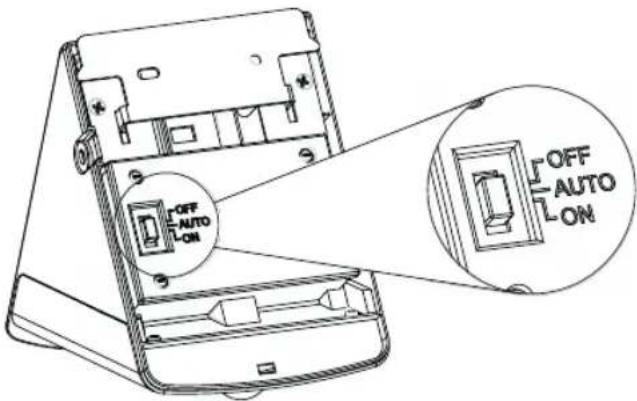

2. Después de cargar las baterías, la lámpara pueda ponserse en funciona. El interruptor deslizante, que se encuesta en la parte posterior de la carca, permite ajustar los siguientesodos de funciona:

AUTO: Funcionamento normal mediante el detector de movimiento incorporado

ON: Luz permanente (p. ej. como luz de emergencia)

OFF: Desconexión para el almacenimiento y la carga

FUNCTIONAMENTO

1. Cuando se enciende la lámpara por primera vez, los LED se iluminan y el detector de movimiento comienza a calentarse. Los LED se mantienen encendidos durante 40 seguidos aprox., cuando parpadean tres vezes y cambian al modo de funciona bajo.
   2.La lampara dispone de un interruptor crepuscular, es decir, se ajusta al modo de funciona "AUTO" cuando está oscuro. Los LED se encienden cuando se detecta Movement por el area de control y se mantienen encendidos hasta 60segundos aprox. despues delultimate movimiento detectado.Si se detecta un movimiento durante el tiempo de iluminacion, este periodo de tiempo vuelve a comenzar desde cero y los LED se mantenen encendidosothers 60 segundos.
2. Durante la luz del día o en un entorno con claridad, la lámpara no se activa con los movimientos.

SUSTITUCION DE LAS BATERIAS RECARGABLES

1. Ajuste el interruptor en la posicion OFF.
2. Retire los tornillos de la cubierta de bateria en la parte posterior de la lampara.
3. Retire las baterias usadas y sustituyalias por tres baterias cuales recargables AA Ni-MH 1,2 V. Asegürese de colocar las baterías con la polaridad correcta +/-
4. Antes de utiliser la lámpara, deben cargarse las baterías durante al menos 3 o 4 días calurosos (el interruptor deslizante deben estar en OFF).

Lampara solar de pared LED SOL 04 PLUS Instrucciones de empleo ES

SOLUCION DE ERRORES

Problema La lampara no se enciende cuando hay movimientos en el area de control.

Causa probable Propuesta de solución

1. Las baterias estan gastadas Vuelva a cargar las baterias
   2.La luz cercana al aparato Aleje el aparato de la luz. esblemado clara.

Problema La lámpara se enciende sin motivo aparnte (activación falsa).

Causa probable Propuesta de solución

1. Fuentes de calor como Coloque la lámpara lejos de instalaciones de aire acondicionado, este tipo de fuentes. ranuras de ventilacion, conductos de salute de homo,除外 luces exteriros o vehículos en circulacion activan el sensor.
2. Animales, p. ej. martas o animales Una nuevo orientacion de la lampara能把 domesticos. poder.
3. Reflejos de la piscina o Vuelva a orientar la lampara superficies reflectantes.

Atencion: Los detectives de movimiento son mas sensibles en un entorno seco y frío que en un entorno humedo y caluroso.

DATOS TECNICOS

Batería: 3 x AA 1,2 V / 600 mAh

Numero de LED: 2x0,5W

Duración de iluminación: 60 ± 2 s

Ángulo de control: 100°

Alcance: 7 metros max.

Sensibilidad de respuesta: Se pueda ajustar de la luz del día a la noche

Clase de proteccion: IP44

ELIMINACION DEL PRODUCTO

iLos aparatos electricos deben eliminarse de forma ecologica! Los aparatos electricos no deben desecharse en la basura domestica. Conforme a la Directiva europea 2002/96/CE sobre aparatos electricos y electrónicos, los aparatos electricos usados se deben Separar y reciclar de forma respetuosa con el medioambiente. En su ayuntimiento u oficina de gestion urbanística obtendrá información sobre la forma de desechar el aparato uso.

iLa eliminación Incorrecta de las pilas y las baterías tiene efectos nocivos para el medioambiente!

• Ni las pilas ni las baterias deben desecharse en la basura domestica. Pueden contener metales pesados toxicos y, por tanto, se someten a un tratamiento de residuos peligrosos. Entregue las baterias usadas en un punto de recogida municipal.
