Installations- und Bedienungsanleitung Solar LED-Wandleuche SOL 04 PLUS

EINFUHRUNG

Die Leuchte arbeitet mit einem eingebauten Bewegungsmelder, welcher ständig nach Wärmequellen sich, die sich in seinem Überwachungsbereich bewegen. Sobald eine Wärmequelle (wie ein Menschen oder ein Auto) in diesen Bereich entdeckt wird, schaltet sich die Leuchte sofort ein und bleibt solange eingeschaltet, wie sich die Wärmequelle im Überwachungsbereich bewegt.

INSTALLATIONSVORSCHLAGE

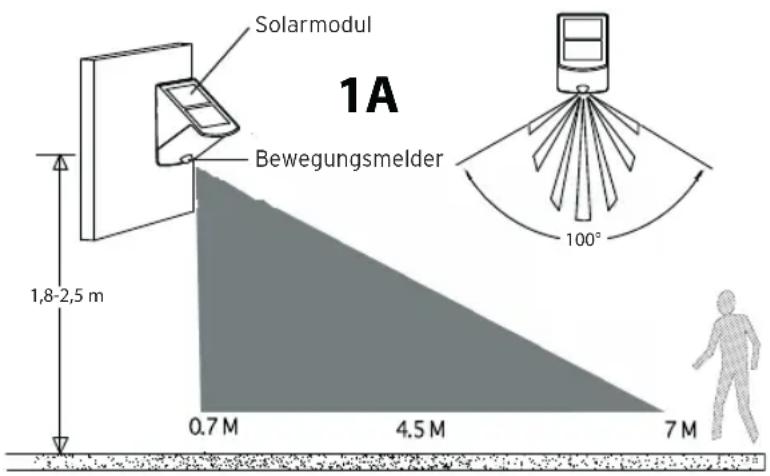

• Die Leuchte sollte idealerweise einer Höhe von 1,8 bis 2,5 Meter befestigt werden, um den maximalen Überwachungsbereich zu erreichen (siehe Abb. 1A).

• Um Fehlauslösungen zu vermeiden, sollte die Leuche fern von Wärmequellen wie z.B. Klimaanlagen, anderen Außenbeleuchtungen, fahrenden Autos, Dunstabzugsoffnungena sowie von starken elektromagnetischen Störquellen angebracht werden.
• Richten Sie den Sensoritte nicht auf reflektierende Oberflächen, wie glatte weiße Wände, Swimmingpools uw. aus.
• Der Überwachungsbereich des Bewegungsmelders (etwa 7 Meter bei 100^ Erfassungswinkel) kann sich in Abhängigkeit von der Montagehöhe und vom Montageort etwas verändern. Der Überwachungsbereich kann sich auch bei wechselnden Umgebungs -temperatureen ändern.

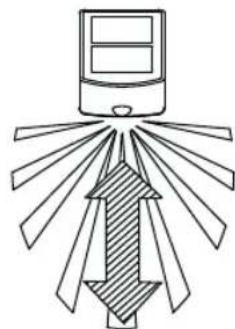

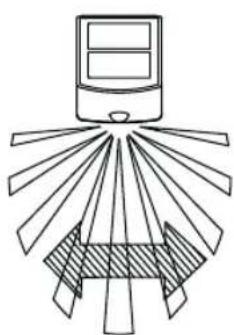

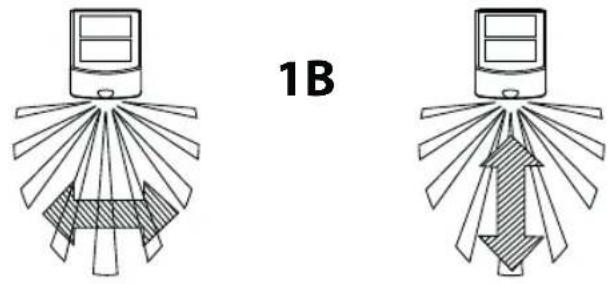

• Bevor Sie einen Platz zur Installation auswahlen beachten Sieitte, dass der Bewegungsmelder auf Bewegungen, die quer zum Überwachungsbereich erfolgen, empfindlicher reagiert als auf Bewegungen direkt auf den Sensor zu oder weg vom Sensor (siehe Abb.1B).

gute Erkennung schlechte Erkennung

• Befestigen Sie die Leuchte so, dass das Solarmodul tagsüber die maximale DIREKTE SONNENEINSTRAHLUNG erhalten.

INSTALLATIONSSSCHRITTE

1. Entfernen Sie die Montageplatte der Leuchte, indem Sie die Verriegelung mit Hilfe des beigeführten Schlüssels in Richtung „OPEN" entriegeln.

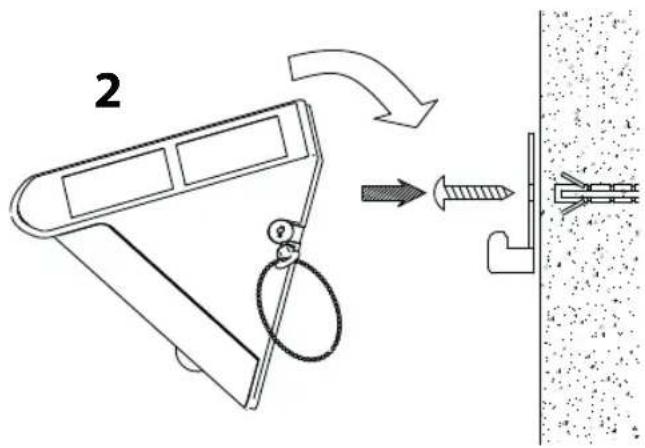

2. Bohren Sie zwei LÖcher in die Wand, an der Sie die Leuchte anbringen wollen, und befestigen Sie dann die Montageplatte mit den Schrauben (siehe Abb. 2).

1. Befestigen Sie die Leuchte auf der Montageplatte und sichern Sie sie, indem Sie den Schlüssel in Richtung „LOCK" umdrehen. Entfernen Sie den Schlüssel und behalten Sieihn für den zukünftigen Gebrauch.

BETRIEB

1. Die Akkus im Inneren werden durch das Solarmodul aufgeladen. Je länger das Solarmodul tagsüber direktem Sonnenlicht ausgesetzt ist,esto longer kann die Leuchte eingeschaltet bleiben.Vor der Inbetriebnahme der Leuchte sollen den Akkus mindestens 3 bis 4 Tage im Sonnenlicht aufgeladen werden (Schiebeschalter auf OFF stellen). Alternativ konnen die Akkus auch in einem handelsüblichen Ladegerat aufgeladen werden.

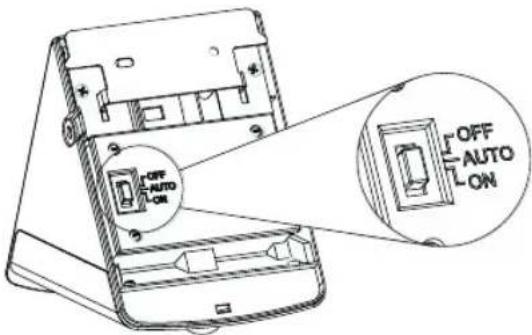

2. Nachdem die Akkus aufgeladen sind, kann die Leuchte in Betrieb genommen werden. Folgende Betriebsarten können über den an der Gehäuserückseite befindlichen Schiebeschalter eingestellt werden:

Bedienungsanleitung Solar LED-Wandleuche SOL 04 PLUS

AUTO: Normalbetrieb über den integrierten Bewegungsmelder

ON: Dauerlicht (z.B. als Notleuchte)

OFF: Abschaltung für Lagerung und zum Aufladen

FUNKTION

1. Wenn die Leuchte zum ersten Mal angeschaltet wird, leuchten die LEDs auf und der Bewegungsmelder beginnnt sich aufzuwärmen. Die LEDs bleiben ca. 40 Sekunden eingeschaltet, dann blinken Sie 3-mal und wechseln in den Betriebsmodus.
2. Die Leuchte ist mit einem Dämmerungsschalter ausgestattet, d.h. die Leuchte schaltet sich in der Betriebsart „AUTO" erst ein, wenn es dunkel ist. Die LEDs schalten sich bei einer Bewegung im Überwachungsbereich ein und bleiben bis ca. 60 Sekunden nach der letzten Bewegung eingeschaltet. Wenn während der Leuchtzeit eine Bewegung entdeckt wird, beginnt die Leuchtdauer erneut von vorn und die LEDs bleiben weitere 60 Sekunden an.
3. Im Tageslicht oder in heller Umgebung wird die Leuchte nicht durch Bewegungen aktiviert.

ERSETZEN DER WIEDERAUFLABAREN AKKUS

1. Stellen Sie den Schalter in die OFF-Position.
2. Entfernen Sie die Schrauben der Batterieabdeckung auf der Rückseite der Leuchte.
3. Entfernen Sie die alten Akkus und ersetzen diese durch drei neue wiederaufladbare AA Ni-MH 1,2 V Akkus. Achten Sie damit unbedingt auf die korrekte +/- Polausrichtung.
4. Vor der Benutzung der Leuchte sollen den Akkus mindestens 3 bis 4 Tage im Sonnenlicht aufgeladen werden (Schiebeschalter bleibt in OFF-Position).

FEHLERBSEITIGUNG

Problem Leuchte schaltet sich bei Bewegungen im Überwachungsbereich nicht ein.

Mögliche Ursache Vorgeschlagene Abhilfe

1. Akkus sind verbraucht Akkus wieder aufladen
2. Nahe gelegene Beleuchtung ist zu hell. Einheit von der Beleuchtung weg ausrichten

Problem Leuchte schaltet sich aus nicht erkennbarem Grund ein (Fehlausösung).

Mögliche Ursache Vorgeschlagene Abhilfe

1. Wärmequellen wie Klimaanlagen, Platzieren Sie die Leuchte abseits

Entlüftungsöffnungen, Dunstabzüge, von diesen Quellen.

weitere Außenbeleuchtung, fahrende

Autos aktivieren den Sensor.

1. Tiere, z. B. Marder oder Haustiere.

Eine neue Ausrichtung der Leuchte kann halten.

1. Reflexionen vom Pool oder Leuchte neu ausrichten

von reflektierenden Oberflächen.

Achtung: In trockener und kalter Umgebung sind Bewegungsmelder empfindlicher als in feuchter und freiher Umgebung.

TECHNISCHE DATEN

Akku: 3 x AA 1,2 V / 600 mAh

Anzahl LEDs: 2 x 0,5 W

Leuchtdauer: 60 ± 2 Sek.

Überwachungswinkel: 100°

Reichweite: max. 7 Meter

Ansprechempfindlichkeit: einstellbar von Tageslicht bis Nacht

Schutzart: IP44

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmull. Gemäß Europäischer Richtlinie 2002/96/EG über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgeten Wiederverwertung zugeführten werden. Möglichkeit zur Entsorgung des ausgeiten Geräts erfahren Sie bei ihrer Gemeinde- oder Stadtverwaltung.

Umweltschäden durch falsche Entsorgung der Batterien und Akkus!

Batterien und Akkus gehoren nicht in den Hausmull. Sie konnen giftingige Schwermetalle

enthalten und unterliegen der Sondermullbehandlung. Geben Sie deshalb verbrauchte

Batterien bei einer communalen Sammelstelle ab.

TECHNISCHE INFORMATIE

Accu: 3 x AA 1,2 V / 600 mAh

Aantal led-lampjes: 2 × 0.5 W

bra detektion dalgdetektion

1B

Satt up lampan sa att solcellsmodulen far maximalTIREKT SOLLJUS under helaagen.

INSTALLATIONSSTEG

zajmujacych sie ich zbiórkaj.

Oδnyiεc εγkataσtaocnc kai xpónç Hλiaćóc προβoλéac toixou LED SOL o4 PLUS

EIZAΓΩΓH

O npoBoaac I oupyei evoawatwévo avixveutkivnonc, o oniooc avixveuoiuvexia nnyec n t a c, oi onoe c kiovuvta i eoa sto neio napakoouonc tou. Moic avakaui- psi Kaioia nyn thepootntac (onwc yia npapodiyua evav avpwo n eva autokivnto) eoa oTo ndo auto, o npoBoaac evpyonoietai amoaa kai npapevv avampevooc oo n nnyn n t a c, kiveiatae oTo neio napakoouonnc.
