BN0821 - Verlichting BRENNENSTUHL - Gratis gebruiksaanwijzing en handleiding

Merk	Brennenstuhl
Model	BN0821 (SOL 04 PLUS)
Producttype	LED muursolar lamp met bewegingsmelder
Afmetingen (ong.)	20 x 15 x 10 cm
Gewicht (ong.)	500 g
Voeding	Zonnepaneel + 3 oplaadbare AA Ni-MH 1,2 V / 600 mAh batterijen
Aantal LED's	2 x 0,5 W
Verlichtingsduur	60 ± 2 seconden na de laatste beweging
Detectiehoek	100°
Detectiebereik	Max. 7 meter (varieert met hoogte en temperatuur)
Schemeringsgevoeligheid	Instelbaar (dag/nacht)
Beschermingsgraad	IP44 (beschermd tegen spatwater)
Aanbevolen montagehoogte	1,8 tot 2,5 meter
Werkingsmodi	AUTO (met detector), ON (continu licht), OFF (uit/laden)
Hoofdfuncties	Infrarood bewegingsdetectie, schemeringsschakelaar, timer
Onderhoud	Reinig het zonnepaneel regelmatig; vervang versleten batterijen
Veiligheid	Vermijd warmtebronnen, reflecterende oppervlakken en elektromagnetische storingen
Reserveonderdelen / Repareerbaarheid	Vervangbare oplaadbare batterijen (3x AA Ni-MH)
Algemene informatie	Handleiding beschikbaar in meerdere talen; volg de recyclinginstructies

Veelgestelde vragen - BN0821 BRENNENSTUHL

Hoe installeer ik de Brennenstuhl BN0821 zonne-lamp?

Bevestig de montageplaat aan de muur met de meegeleverde schroeven op een hoogte van 1,8 tot 2,5 m. Richt het zonnepaneel naar het zuiden voor maximale zoninstraling. Monteer de lamp op de plaat en vergrendel deze met de sleutel. Belangrijk: laat de batterijen 3 tot 4 dagen opladen vóór het eerste gebruik (schakelaar op OFF).

Welke werkingsmodi zijn beschikbaar?

De schuifschakelaar heeft drie standen: AUTO (automatische inschakeling door bewegingsmelder 's nachts), ON (continu licht, handig als noodverlichting) en OFF (uit voor opslag of opladen van de batterijen).

Waarom gaat mijn lamp 's nachts niet aan ondanks beweging?

Controleer eerst of de batterijen zijn opgeladen (laat de lamp enkele dagen in de zon staan). Zorg ervoor dat de schakelaar op AUTO staat. Als de omgeving te fel is (door een andere lichtbron), kan de schemeringssensor de inschakeling blokkeren. Richt de lamp weg van storend licht.

Hoe vervang ik de batterijen van de lamp?

Zet de schakelaar op OFF. Verwijder de schroeven van het batterijklepje aan de achterkant van de lamp. Vervang de drie batterijen door nieuwe AA Ni-MH 1,2 V exemplaren en let op de polariteit (+/-). Sluit het klepje en laat 3-4 dagen opladen in de zon voordat u de lamp weer gebruikt.

Wat zijn het bereik en de detectiehoek?

De detector heeft een hoek van 100° en een maximaal bereik van 7 meter. Het werkelijke bereik kan variëren afhankelijk van de montagehoogte, omgevingstemperatuur en bewegingsrichting. De sensor is gevoeliger voor dwarsbewegingen dan voor frontale bewegingen.

De lamp gaat aan zonder duidelijke reden, wat moet ik doen?

Warmtebronnen (airconditioning, ventilatiekanalen, warme auto's) of dieren kunnen de detector activeren. Richt de lamp opnieuw of plaats deze verder weg van deze bronnen. Vermijd ook reflecterende oppervlakken (zwembad, witte muur) die valse detecties kunnen veroorzaken.

Wat is de verlichtingsduur na detectie?

De lamp blijft ongeveer 60 seconden branden na de laatste gedetecteerde beweging. Als er tijdens deze periode een nieuwe beweging wordt waargenomen, wordt de teller gereset. In de modus ON blijft het licht continu branden.

Kan ik de lamp gebruiken bij regenachtig weer?

Ja, de lamp heeft een beschermingsgraad IP44, wat beschermt tegen spatwater. Het is dus geschikt voor buitengebruik, maar vermijd onderdompeling.

Hoe reinig ik het zonnepaneel?

Reinig het zonnepaneel regelmatig met een zachte, niet-schurende doek, licht vochtig, om stof en vuil te verwijderen die de oplaadefficiëntie verminderen. Gebruik geen agressieve chemicaliën.

Wat moet ik doen als de lamp helemaal niet aangaat?

Controleer de schakelaar (moet op AUTO of ON staan). Als de batterijen nieuw zijn, zorg ervoor dat ze correct zijn geplaatst en opgeladen. Als het probleem aanhoudt, test dan met opgeladen batterijen in een externe lader. Neem contact op met de klantenservice van Brennenstuhl indien nodig.

GEBRUIKSAANWIJZING BN0821 BRENNENSTUHL

Installatie- en bedieningshandleiding LED-zonnecellamp voor wand SOL O4 PLUS

INLEIDING

De lamp werkt met een ingebouwde bewegingsmelder, die voortdurend waar warmtebronnen zoekt die zich in+zijn detectiegebied bewegen. Zodra een warmtebron (zoals een mens of een auto) in zijn detectiegebied opgemerkt worden, schakelt de lamp in en blijft ze ingeschakeld zolang de warmtebron zich in het detectiegebied beweegt.

MONTAGESUGGESTIES

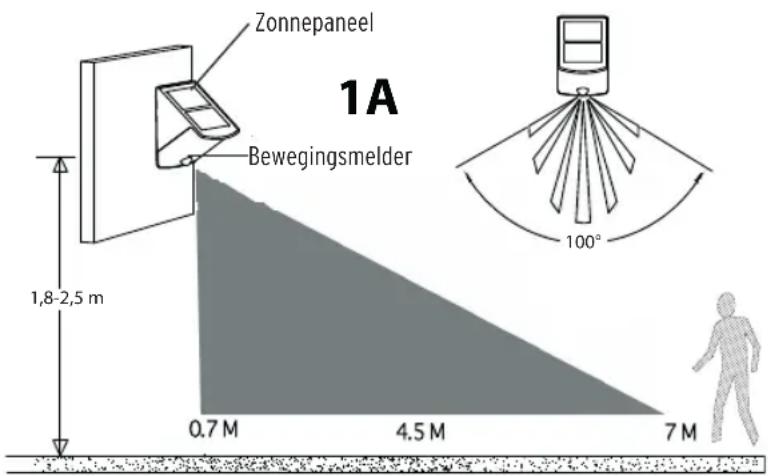

• Idealiter worden de lamp op een hoogte van 1,8 tot 2,5 meter bevestigd, om zo een maximaal detectiegebied te bereiken (zie afb. 1A).

• Om een nicht gewenste inschakeling te vermijden, dient de lamp ver van warmtebronnen zoals airconditioners, andere buitenverlichting, rijdende auto's, dampafvoerkana-len, alsook van sterke elektromagnetische storingsbronnen gemonteerd worden.
• Richt de sensor Niet op reflecterende oppervlakken zoals gladde, witte muren, zwem-baden enz.
• Het detectiegebied van de bewegingsmelder (ong. 7 meter bij een registratiehoek van 100^ ) kan verschillen naargelang de montagehoogte en de montageplaats. Het detectiegebied kan zich ook bij wisselende omgevingstemperaturen veranderen.

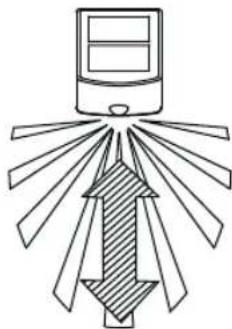

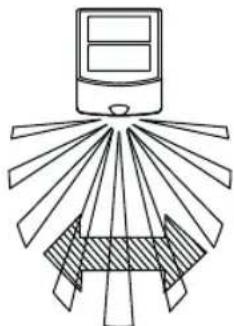

• Houd er bij het uitkiezen van een montageplaats reckening mee, dat de sensor gevoeliger reageert op bewegingen die schuin over het detectiegebied gaan dan op bewegingen die rechtlijkig maar of weg van de sensor gaan (zie afb. 1B).

goede herkenning slechte herkenning

1B

• Bevestig de lamp zo, dat het zonnepaneel overdag maximale RECHTSTREEKSE ZONNE BESTRALING krijgt.

INSTALLATIESTAPPEN

1. Verwijder de montageplaat van de lamp, door de vergrendeling met de bijgevoegde sleutel in de richting OPEN te ontgrendelen.

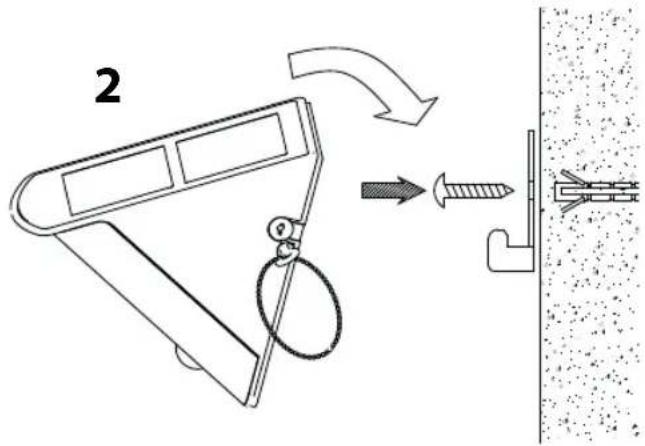

   2.Boor twee gaten in de muur waarop u de lamp wil monteren, en bevestig verrolgens de montageplaat met behulp van de schroeven (zie afb. 2).

1. Bevestig de lamp op de montageplaat en zet deze vast door de sleutel in de richting LOCK te draaien. Verwijder de sleutel en bewaar hem voor toekomstig gebruik.

WERKING

1. De accu's binnenin worden door het zonnepaneel opgeladen. Hoe langer de zonnecel overdag blootgesteld worden aan direct zonlicht, hoe langer de lamp kan werkken. Voor de ingebruikneming van de lamp dienen de accu's minstens 3 tot 4ragen in zonlicht te worden opgeladen (schuifschakelaar op OFF zetten). Alternatief kuren de accu's ook in een reguliere, in handelszaken verkrijgbare lader opgeladen worden.

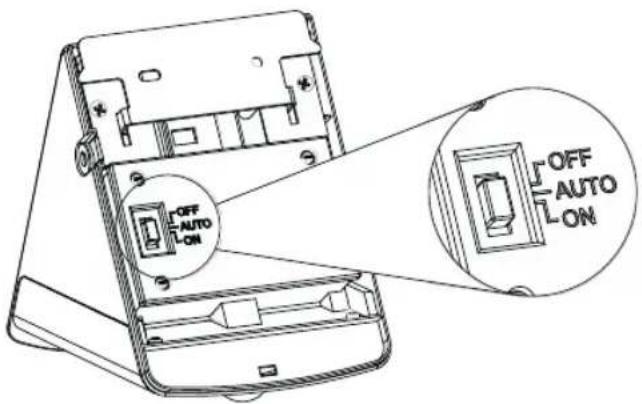

2. Nadat de accu's opgeladen zich, kan de lamp in gebruik genomen worden. De volgende werkingsmodi können met de schuifschakelaar op de rugzijde van de behuizing, ingesteld worden:

AUTO: Normale werking via de geintegreerde bewegingsmelder

ON: Continu Licht (bv. als noodlamp)

OFF: Uitschakelen voor bewaring, en voor het opladen

FUNCTIE

1. Wanner de lamp voor de eerste maal ingeschakeld worden, beginnen de led-lampen te branden en begint de bewegingsmelder zich op te warmen. De led-lampen blijven ong. 40 seconden ingeschakeld, cervolgens knipperen ze driemaal en schakelen dan in werkingsmodus.
2. De lamp is uitgerust met een schemeringsschakelaar, dat betekent dat de lamp in de werkingsmodus AUTO pas inschakelt wonneer het donker is. De led-lampen schakelen zich bij een beweging in het detectiegebied in en blijven ont. 60 seconden na de LASTBEbeweging branden. Wonneer erijdens de belichtingstijd een beweging gedetecteerd wordt, begint de verlichtingstijd opnieuw, en blijven de led-lampen aanvullend 60 secon-den branden.
3. In daglicht of in een verlichte omgeving wordt de lamp Niet door beweging geactiveerd.

VERVANGEN VAN DE OPLAADBARE ACCU'S

1. Zet de schakelaar op de OFF-stand.
2. Verwijder de twee schroeven van het batterijdeksel op de rugkant van de lamp.
3. Verwijder de oude accu's en verrang ze met de drie neue oplaadbare AA Ni-MH 1,2V accu's. Let waar bij op de correcte +/- poolrichting.
4. Vóor de ingebruikneming van de lamp dienen de accu's minstens 3 tot 4ragen in zonlicht te worden opgeladen (schuifschakelaar blijft in OFF positie).

LED-zonnecellamp voor wand SOL 04 PLUS

Handleiding

PROBLEEMOPLOSSING

Probleem: De lamp begint nicht te branden bij beweging in het detectiegebied.

Mogelijkkeoorzaak:Voorgesteldeoplossing

1. Accu's zich leeg Accu's opniew opladen
   2.Nabijgelegenverlichting is te helder. Lamp wegdraaien van de verlichting

Probleem: De lamp schakelt om nicht gekende reden in (loos alarm).

Mogelijkkeoorzaak:Voorgesteldeoplossing

1. Warmtebronnen zoals airconditioners, Plaats de lamp weg ontluchtingsgaten, dampafvoerkanalen, van deze bronnen. andere buitenverlichting, rijdende auto's activeren de sensor.
2. Dieren zoals marters of huisdieren. Het opniewrrichten van de lamp kan helpen.
3. Reflectie van zwembad of Lamp opnieuw richten van reflecterende oppervlakken.

Opgelet: In een droge en koude omgeving zijn bewegingsmelders gevoeliger dan in een vochtige en hare omgeving.

Verlichtingstijd: 60 ± 2 sec.

Detectiehoek: 100°

Reikwijdte: max. 7 meter

Aanspreekgevoeligheid: instelbaar van daglicht tot nacht

Veiligheidsklasse: IP44

AFVALVERWIJDERING

Elektrische apparaten milieuvriendelijk verwijdenen! Elektrische apparaten horen nicht bij het gewone huisvuil! Conform de Europese richtlijn 2002/96/EG betreffende elektrische en elektronische apparatuur要去en afgedankte elektrische apparaten geschieren ingezameld worden en op een milieuuduurzame manier gerecycleerd worden. Vraag bij uw gemeentebestuur maar de möglichkheden voor het verwijdersen van afgedankte apparaten.

Het verkeerd verwijderen van batterijen en accu's kan het milieu beschadigen!

Batterijen en accu's horen Niet bij het gewone huisvuil. Ze konnen giftige zware metalen bevatten en moeten geschieren verwijderd worden. Geef waarom de lege batterijen af bij het inzamelpunt van uw gemeente.
