BRUKSANVISNING BN0821 BRENNENSTUHL

Installations- och bruksanvisning Solcell-LED-Vägglampa SOL 04 PLUS

INLEDNING

Lampan arbetar med att inbyggt rorelselarm som ständigt söker after värmekällor som befinner sig inom overvakningsområdet. Sā snart en värmekälla (som en manniska eller en bil) upptäcks i området, kopplas genast in och forblir tänd sā länge som värmekällan rör sig i overvakningsområdet.

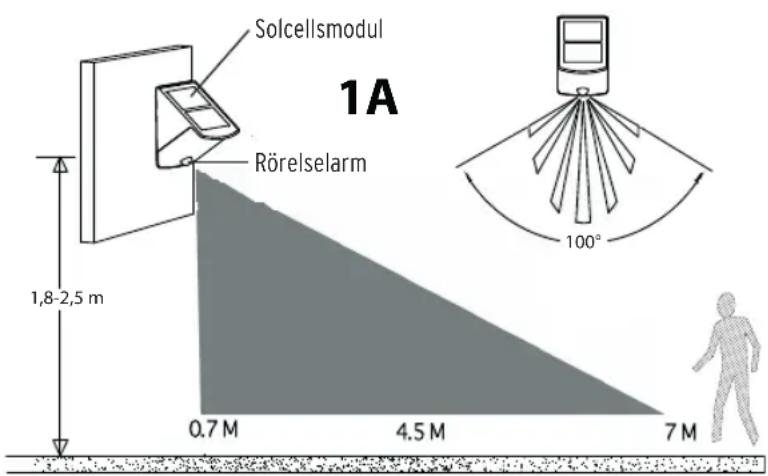

• Lampan bör vara monterad pæ en Höjd fræn 1,8 till 2,5 meter for att kunna naett max-. imalt overvakningsområde (se illustration 1A).

• For att undvika falsklarm bör lampan monteras borta frän värmekällor som t.ex. klimat-anlaggnaring, annan utomhusbelysning, bilar i trafik, luftningsöppninger sälval som kraftiga elektromagnetiska störningsköllor.
• Rikta inte sensorn mot reflekterande ytor, som blanka vita vaggar, pooler osv. Rörelselarmets övervakningsområde (cirka 7 meter vid 100^ infallsvinkel) kanalandras av seende monteringshöjd och plats. Övervakningsområdet kan också Förändras pga. omgivningens temperaturskillnader.
• Innan du bestämmer dig for en viss plats bör du tänka på att rörelselarmet reagerar med större kändighet vid rörelser tvärs over övervakningsområdet an vid rörelser rakt mot ell er bort frän sensorn. (se illustration 1B).

1. Ta bort monteringsplattan genom att satta regeln i laget „OPEN" med hjälp av den bifogade nyckeln.

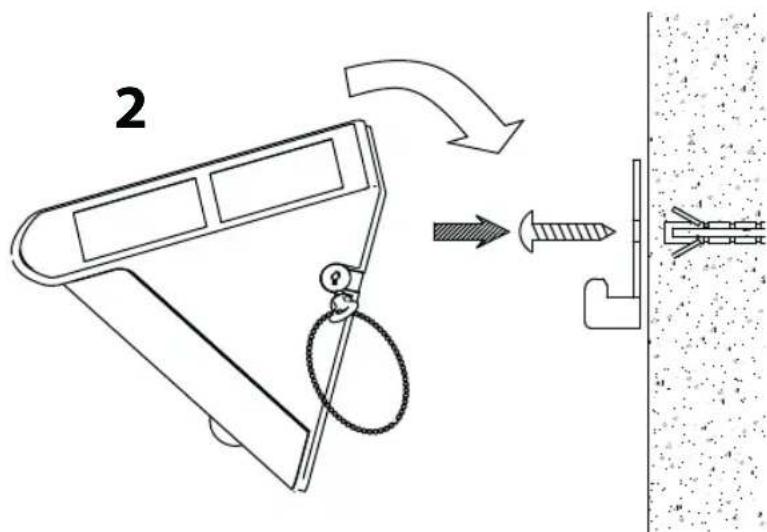

   2.Borra två hal i vöggen där du vill satta upp lampan, och fäst sedan montageplattan med skruvarna. (Se illustration 2).

1. Fäst lampan i montageplattan och säkra den genom att vrida nyckel till laget „LOCK". Tabort nyckel och spara den für framtida bruk.

DRIFT

1. Ladda batterierna genom Solcellsmodulen. Ju langre solcellsmodulen utsatts for direkt dagsljusarto langre kan lampan varapaslagen. Innan lampan anvands skall batterierna laddas under 3-4 dagar i solljus (satt skutreglaget i OFF-laget). Alternativt kan ocksa batterierna laddas med en batteriladdare (finns i handeln).

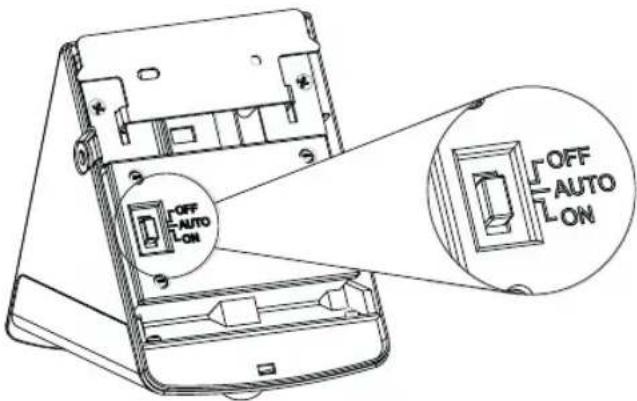

2. När batterierna ar uppladdade kan lampan tas i bruk. Följande driftslagen kan ställas in med skutreglage på hölje ts baksida;

AUTO: Normaldrift med det integrerade rörelselarmet

ON: Permanent Ijus (t.ex. som nödbelysning)

OFF: Avstängning För Förvaring och För laddning av batterierna

FUNKTION

1. När lampan sätts på Första gängen tänds LED:erna och rörelselarmet värms upp. LED:erna Förblir tända i 40 sekunder, sedan blinkar de 3 gänger och overgar i driftsläget.
2. Lampan ar utrustad med ett skymningsrelä, vilket innebär att den tänds nar det ar mörkt, nar driftslaget „AUTO" ar install. LED:erna tänds nar en rörelse äger rum i overvakningsområdet och forblir tända i 60 sekunder after den sista rörelsen. Om en rörelse upptäcks nar lampan ar tänd, börjar lystiden om frän början och LED:erna forblir tända i 60 sekunder.
3. I dagsljus ell er i Ijusa omgivningar kommer lampan inte att aktiveras av rorelser.

BYTE AV ÅTERUPPLADDNINGSBARA BATTERIER

1. Satt omkopplaren i OFF-laget.
2. Avlagsna batterilockets bada skruvar pa baksidan av huvudenheten.
3. Ta bort de gamla batterierna och satt i tre nya Återuppladdningsbara AA Ni-MH 1,2 V batterier. Var noga med att polarisering +/- ar riktig:
4. Innan lampan används maste batterierna laddas upp under minst 3-4 dagar i solljus (skjutreglaget i OFF-laget).

FELSÖKNING

Problem Ljuset tänds inte vid rörelser i overvakningsområdet.

Möjliga orsaker Foreslagna atgärder

1. Batterierna ar urladdade Ladda upp batterierna igen
   2.Omgivande belysning ar alltfor Ijus. Rikta bort encheten fran belysningen

Problem Lampan stängs avutan markbar anledning (falsklarm)

Möjliga orsaker Foreslagna atgärder

1. Värmekällor sasom Placera lampan vid sidan om Ventilationsöppklimatanlaggnaring vidare ningar, Angela, fran dessa källor.ytterbelysning, bilar i rörelseaktiverar sensorn.
2. Djur, t. ex. mardar och husdjur. En ny riktning av lampan kan hjälpa.
3. Reflexer fran en pool Rikta om lampan fran reflekterande ytor.

OBS: I torrt och kallt klimat ar rörelselarmet känsligare an i fuktigare och varmare klimat.

TEKNISKA DATA

Batteri: 3 x AA 1,2 V / 600 mAh

Antal LED:er: 2 × 0.5 W

Brinntid: 60 ± 2 sekunder

Övervakningsvinkel:

Räckvidd:

Reaktionskänslighem:

Skyddsklass:

100°

max. 7 meter

installbar fran dagsljus till natt

IP44

AVFALLSHANTERING

Elektriska apparater scall hanteras med miljohansyn! Elektriska apparater hör inte hemma i hushallsavfallet. Enligt den Europeiska riktlinjen 2002/96/EG om Elektroch gamm elektronisk utrustning maste forbrukade elektroniska apparater samlas skilda for miljörktig Återanvändning. Avfallsmöljigheter for forbrukade apparater erss av dinCOMMUN er stadsdelsforvaltning.

Miljöskador genom felaktig hantering av batterier och ackumulatorer.

Batterier och ackumulatorer hör inte hemma i hushállsavfallet. De kan innehálla giffi tiga tungmetaller och Förstör sopsorteringen. Lämna dārfor forbrukade batterier till

kommunala uppsamlingsstallen.
